Marke	Metz
Modell	Mecablitz 24 AF1 P digital
Produkttyp	Elektronenblitz für Kameras
Kompatibilität	Pentax-Kameras (analog und digital) mit TTL-/P-TTL-Steuerung, auch Samsung kompatibel
Stromversorgung	2 AA-Batterien oder Akkus (NiCd, NiMH, Alkali)
Gewicht	182 g mit Batterien/Akkus
Blitzdauer	1/500 s bis 1/30 000 s
Farbtemperatur	Ca. 5500 K
Blitzanzahl (volle Leistung)	Ca. 200 Blitze mit Alkali-Batterien, ca. 250 Blitze mit NiMH-Akkus 2100 mAh
Ladezeit (volle Leistung)	Ca. 5 s mit Alkali-Batterien, ca. 6 s mit NiMH-Akkus 2100 mAh
Kopfneigung	Vertikal von 45° bis 90° (Rastungen bei 45°, 60°, 75°, 90°)
Hauptfunktionen	TTL-Modus, P-TTL, AF-Hilfslicht, Synchronisation 1./2. Vorhang, indirektes Blitzen, TTL-Belichtungskorrektur, FE-Speicher (bei einigen Kameras)
Pflege	Mit einem weichen, trockenen Tuch oder Silikontuch reinigen. Keine Reinigungsmittel verwenden. Für den Kondensator das Blitzgerät alle 3 Monate für 10 Minuten einschalten.
Sicherheit	Nicht in der Nähe von Augen, brennbaren Gasen oder Flüssigkeiten auslösen. Blitz nicht zerlegen (Hochspannung). Nach einer Blitzserie ist das Reflektorglas heiß.
Ersatzteile / Reparierbarkeit	Das Blitzgerät kann über den METZ-Kundendienst aktualisiert werden. Keine vom Laien reparierbaren Teile.
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Änderungen vorbehalten.

Häufig gestellte Fragen - Mecablitz 24 AF1 P digital METZ

Wie befestige ich den Mecablitz 24 AF-1 P an einer Kamera?

Schalten Sie Kamera und Blitz aus. Schieben Sie den Blitzfuß in den Zubehörschuh bis zum Anschlag, dann drücken Sie die LOCK-Taste zum Verriegeln. Bei S-Modellen rastet ein Sperrhebel automatisch ein.

Wie wechsle ich die Batterien des Blitzes?

Schalten Sie den Blitz mit dem Hauptschalter aus. Öffnen Sie den Deckel des Batteriefachs, indem Sie ihn in Pfeilrichtung schieben. Legen Sie die Batterien oder Akkus unter Beachtung der Polarität ein, dann schließen Sie den Deckel. Verwenden Sie identische Batterien gleicher Kapazität und desselben Herstellers.

Was bedeutet die grüne Bereitschaftsanzeige am Blitz?

Die grüne Anzeige zeigt an, dass der Blitzkondensator geladen ist und der Blitz einsatzbereit ist. Dies wird auch an die Kamera übermittelt und im Sucher angezeigt. Wenn das Foto vor dem Aufleuchten der Anzeige aufgenommen wird, löst der Blitz nicht aus, was zu Unterbelichtung führen kann.

Wie verwende ich den TTL-Modus mit diesem Blitz?

Im TTL-Modus (Through The Lens) wird das durch das Objektiv fallende Licht gemessen. Die Kamera steuert automatisch die Blitzleistung. Schalten Sie den Blitz ein und wählen Sie den gewünschten Modus an der Kamera. Die TTL-Messung berücksichtigt Filter, Blende usw. Die "o.k."-Anzeige leuchtet bei korrekter Belichtung.

Wie mache ich indirektes Blitzen?

Richten Sie den Blitzkopf auf eine reflektierende Fläche (Decke, Wand), indem Sie ihn vertikal um mindestens 60° neigen, um direktes Licht zu vermeiden. Verwenden Sie eine neutralfarbene Fläche, um Farbstiche zu vermeiden. Die Reichweite des Blitzes verringert sich: Reichweite ≈ Leitzahl / (Beleuchtungsabstand × 2).

Was tun, wenn die Ladezeit des Blitzes zu lang ist?

Wenn die Ladezeit 60 Sekunden überschreitet, sind die Batterien oder Akkus wahrscheinlich verbraucht oder leer. Ersetzen Sie die Batterien oder Akkus durch einen kompletten Satz identischer Batterien. Überprüfen Sie, ob die Akkus voll geladen sind.

Wie aktiviere ich die Synchronisation auf den 2. Vorhang (REAR)?

Diese Funktion ist bei einigen Kameras verfügbar. Die Einstellung erfolgt an der Kamera (siehe deren Bedienungsanleitung). Im REAR-Modus wird der Blitz am Ende der Belichtungszeit ausgelöst, was einen Lichtspureffekt bei bewegten, hellen Motiven erzeugt.

Was tun, wenn der Blitz nicht auslöst?

Überprüfen Sie, ob der Blitz korrekt an der Kamera befestigt und die LOCK-Taste eingerastet ist. Stellen Sie sicher, dass der Blitz eingeschaltet und die Bereitschaftsanzeige leuchtet. Überprüfen Sie die Batterien. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung oder kontaktieren Sie den METZ-Kundendienst.

Wie pflege ich den Blitz?

Reinigen Sie ihn mit einem weichen, trockenen Tuch oder Silikontuch. Keine Reinigungsmittel verwenden. Um eine Verschlechterung des Kondensators zu vermeiden, schalten Sie den Blitz etwa 10 Minuten alle drei Monate mit ausreichend geladenen Batterien ein.

Ist dieser Blitz mit einer Nikon-Kamera kompatibel?

Nein, dieses Modell ist spezifisch der Mecablitz 24 AF-1 P, entwickelt für Pentax-Kameras (analog und digital) mit TTL-/P-TTL-Steuerung und Blitzschuh, sowie einige kompatible Samsung-Modelle. Es gibt andere Varianten derselben Serie für Canon (C), Nikon (N), Olympus (O) und Sony (S).

BEDIENUNGSANLEITUNG Mecablitz 24 AF1 P digital METZ

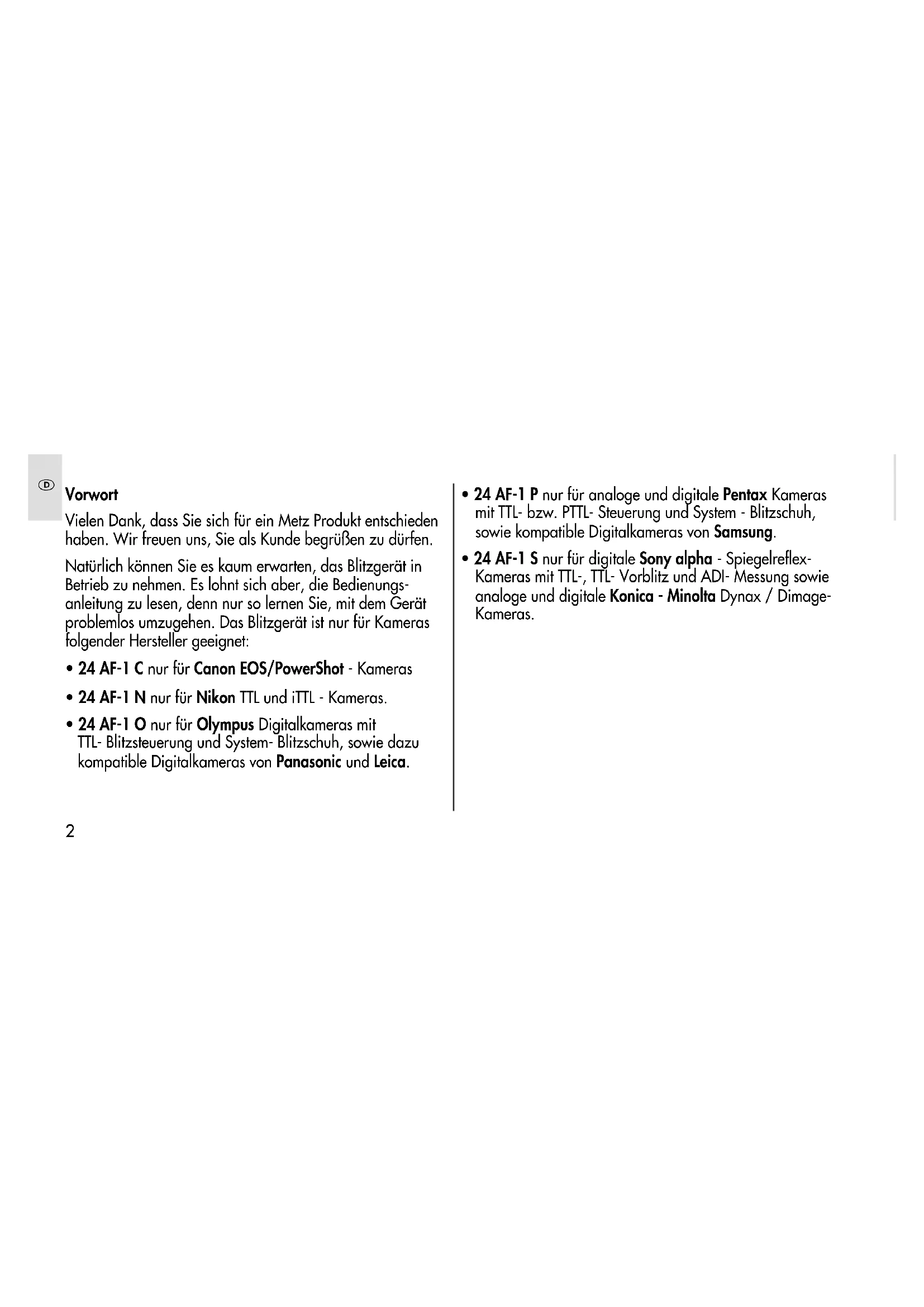

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben. Wir freuen uns, Sie als Kunde begrußen zu dürfen. Nätürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zunehmen. Es loht sich aber, die Bedienungs-anleitung zulesen, Denn nur so lernen Sie, mit dem Gerät problemlos umzugehen. Das Blitzgerät ist nur für Kameras folgender Hersteller geeignet:

24 AF-1 C nur für Canon EOS/PowerShot - Kameras
24 AF-1 N nur für Nikon TTL und iTTL - Kameras.
24 AF-1 O nur für Olympus Digitalk cameras mit TTL- Blitzsteuerung und System- Blitzschuh, sowie dazu kompatible Digitalk cameras von Panasonic und Leica.

• 24 AF-1 P nur für analogue und digitale Pentax Kameras mit TTL-bzw. PTTL- Steuerung und System - Blitzschuh, sowieCompatible Digitalk cameras von Samsung.
  24 AF-1 S nur für digitale Sony alpha - Spiegelreflex-Kameras mit TTL-, TTL-Vorblitz und ADI-Messung sowie analoge und digitale Konica - Minolta Dynax / Dimage-Kameras.

Inhaltsverzeichnis

1 Sicherheitshinweise. 5
2 Dedicated-Funktionen 7
2.1 mecablitz 24 AF-1 C. 7
2.2 mecablitz 24 AF-1 N. 7
2.3 mecablitz 24 AF-1 O. 8
2.4 mecablitz 24 AF-1 P 8
2.5 mecablitz 24 AF-1 S 9
3 Montage des mecablitz. 9
3.1 mecablitz auf der Kamera montieren 9
3.2 mecablitz von der Kamera abnehmer. 10
4 Stromversorgung 10
4.1 Batterien-bzw.Akkuauswahl 10
4.2 Batterien austauschen 11
4.3 Ein- und Ausschalten des Blitzgerätes 11

4.4 Automatische Geräteabschaltung / Auto - OFF . . . 11
5 Dedicated-Funktionen und Blitzbetrieb. 12
5.1 Blitzbereitschaftsanzeige 12
5.2 Automatische Blitzsynchronzeit-Steuerung. 13
5.3 Belichtungskontrollanzeige. 13
5.4 Anzeigen im Kamerasucher 14
5.4.1 mecablitz 24 AF-1 C. 14
5.4.2 mecablitz 24 AF-1 N. 14
5.4.3 mecablitz 24 AF-1 O 15
5.4.4 mecablitz 24 AF-1 P. 15
5.4.5 mecablitz 24 AF-1 S. 15
5.5 Autofokus-Hilfslicht 16
5.6 TTL-Blitzbetrieb bei analogen Kameras 16
5.6.1 Automatisches TTL-Aufhellblitzen bei Tageslicht 17
5.6.2 E-TTL-Blitzbetrieb (Canon) 18

D

5.6.3 i-TTL-Blitzbetrieb (Nikon) 19
5.6.4 TTL-Blitzbetrieb mit Messvorblitzen (Olympus) 20
5.6.5 P-TTL-Blitzbetrieb (Pentax) 20
5.6.6 Vorblitz-TTL und ADI-Messung (Sony) 21
5.6.7 Manuelle TTL-Blitzbelichtungskorrektur 21

6Programmblitzautomatik 22

7Blitztechniken 23

7.1 Indirektes Blitzen 23
7.2 Blitzsynchronisation. 24
7.2.1 Normalsynchronisation 24
7.2.2 Synchronisation auf den 2. Verschlussvorhang (REAR-Betrieb) 24
7.2.3 Langzeitsynchronisation / SLOW 25

8 Wartung und Pflege 25
9 Technische Daten 26
Garantiebestimmungen 28

1 Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelost werden! EXPLOSIONSGEFAHR!
• Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. Niemals während der Fahrt mit einem Blitzgerät fotografiaieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!

• Losen Sie in unmittelbarer Höhe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhauschädigung führen und schwere Sehstorungen verursachen - bis hin zur Blindheit!

• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden!

• Batterien/Akkus nicht übermöbiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!
• Verbrauchte Batterien / Akkus nicht ins Feuer werfen!
• Batterien/Akkus nicht kurzschlieben!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnahmen.
• Trockenbatterien *{durref} nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!

• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!

• Beim Auslösen eines Blitzes darf sich kein Lichtundurchlüssiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibe darf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzlichtes, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.

• Nach mehrfachem Blitzen nicht die Reflextorscheibe berühren. Verbrennungsgefahr!
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.

• Bei Serienblitzaufnahmen mit voller Lichtleistung und den kurzen Blitzfolgezeiten des Akku-Betriebes ist darüber zu achten, dass nach jeweils 15 Blitzen eine Pause von mindestens 10 Minuten eingehalten wird! Somit vermeiden Sie eine Überlastung des Gerätes.

• Der mecablitz darf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerät verwendet werden, wenn diese vollständig ausgeklappt werden kann!

• Bei raschem Temperaturwechsel kann Feuchtigkeits-beschlag auftreten. Gerät akklimatisieren halten!

2 Dedicated-Funktionen

2.1 mecablitz 24 AF-1 C

• Blitzbereitschaftsanseige im Kamerasucher
• Automatische Blitzsynchronzeitumschaltung
• TTL-Blitzsteuerung
  E-TTL-Blitzsteuerung

ΔManuelle TTL-Blitzbelichtungskorrektur

Δ FE-Blitzbelichtungsspeicherung

x Autofokus-Hilfslicht-Steuerung
- Wake - Up - Funktion für das Blitzgerät
- Programmblitzautomatik

Δ Synchronisation auf den 1. oder 2. Verschlussvorhang

Δ = Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.

x = Einige Kameras Unterstützungen nur den kamerainternen AF-Messblitz.

2.2 mecablitz 24 AF-1 N

• Blitzbereitschaftsanseige im Kamerasucher
• Automatische Blitzzynchronzeitumschaltung
• TTL-Blitzsteuerung
  i-TTL-Blitzbetrieb
• Automatische TTL-Aufhellblitz-Steuerung

Δ Manuelle TTL-Blitzbelichtungskorrektur

x Autofokus-Hilfslicht-Steuerung

• Programmblitzautomatik

• Wake - Up - Funktion für das Blitzgerät

Δ Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes

ΔSynchronisation auf den 1. oder 2. Verschlussvorhang

Δ = Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.
x = Einige Kameras unterstützennur den kamerainternen AF-Messblitz.

2.3 mecablitz 24 AF-1 O

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
• Automatische Blitzsynchronzeitssteuerung
• FourThirds-System kompatibel
• Automatikblitz / Zündungssteuerung
• TTL-Blitzsteuerung (TTL mit Messvorblitz)
• Automatische Aufhellblitzsteuerung

Δ Manuelle Blitzbelichtungskorrektur bei TTL

ΔSynchronisation auf den 1. oder 2. Verschlussvorhang (2nd curtain / SLOW2)

x Autofokus-Hilfslicht-Steuerung
Δ Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
- Wake - Up - Funktion für das Blitzgerät
Δ = Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.
x = Einige Kameras unterstützt nur den kamerainternen AF-Messblitz.

2.4 mecablitz 24 AF-1 P

• Blitzbereitschaftsanseige im Kamerasucher/Kameradisplay
• Belichtungskontrollanzeige im Kamerasucher bei TTL
• Automatische Blitzsynchronzeitssteuerung
• Automatikblitz / Zündungssteuerung
• TTL-Bitzsteuerung
• PTTL-Blitzsteuerung
• Automatische TTL-/P-TTL-Aufhellblitzsteuerung
  Manuelle Blitzbelichtungskorrektur bei TTL
  Δ Synchronisation auf den 1. oder 2. Verschlussvorhang
• Autofokus-Hilfslicht-Steuierung
  Δ Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
• Wake-Up-Funktion fur das Blitzgerät Δ = Funktion wird von der Kamera selbst ausgeführlt bzw. muss an der Kamera eingestellt werden.

2.5 mecablitz 24 AF-1 S

• Blitzbereitschaftsanzeige im Kamerasucher
• Automatische Blitzz synchronzeitsteuerung
• Automatikblitz / Zündungssteuerung
• TTL- Blitzsteuerung (Standard- TTL ohne Messvorblitz)
  Vorblitz-TTL und ADI-Messung
• Automatische Aufhellblitzsteuerung

Manuelle Blitzbelichtungskorrektur bei TTL

Δ Synchronisation auf den 1. oder 2.Verschlussvorhang
- Autofokus-Hilfslicht-Steuierung
- Wake-Up-Funktion fur das Blitzgerät

Δ = Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.

3.1 mecablitz auf der Kamera montieren

Kamera und mecablitz mit dem Hauptschalter ausschalten! mecablitz 24 AF-1 C, 24 AF-1 N, 24 AF-1 P und 24AF-1 O

• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schiben. Danach die „LOCK-Taste" zum Veriegeln drücken.

mecablitz 24 AF-1 S

• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben. Die Sicherungsnase am Blitzschuh rastet hörbar ein.
• Entriegelungsknopf „PUSH" liegt nach oben drücken, damit der mecablitz im Zubehörschuh der Kamera klemmt.

3.2 mecablitz von der Kamera abnehmer
Kamera und mecablitz mit dem Hauptschalter ausschalten!
mecablitz 24 AF-1 C, 24 AF-1 N, 24 AF-1 P und 24 AF-1 O

Die beiden seitlichen Kunststoffnasen am Anschlussfuß in Pfeilrichtung drücken und mecablitz gleichzeitig vom Zubehörschuh der Kamera abziehen.

mecablitz 24 AF-1 S

• Entriegelungsknop "PUSH" in Richtung Blitzgerät und gleichzeitig leicht nach unten drücken, bis der Entriegelungsknop "PUSH" einrastet.
• mecablitz aus dem Zubehörschuh der Kamera herausziehen.

4 Stromversorgung

4.1 Batterien-bzw. Akkuauswahl

Der mecablitz kann wahlweise betrieben werden mit:

• 2 NC-Akkus Typ IEC KR6 (AA), sie bieten sehr kurze Blitzfolgezeiten und sparsamen Betrieb, da sie wiederaufladbar sind.
• 2 Nickel-Metall-Hybrid Akkus IEC HR6 (AA), deutlich höhere Kapazität als NC-Akku und weniger umweltschädlich da cadmiumfrei.
• 2 Alkali-Mangan-Trockenbatterien Typ IEC LR6 (AA), wartungsfreie Stromquelle für gemäßte Leistungsanforderungen.

Keine Lithium-Batterien verwenden! Wegen der hoheren Zellenspannung kann das Gerät bzw. die Elektronik beschädigt werden!

Wenn Sie den mecablitz langere Zeit nicht benutzen, entfern- den Sieitte die Batterien aus dem Gerät.

4.2 Batterien austauschen

Die Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit (Zeit vom Auslösen eines Blitzes mit voller Lichtleistung bis zum erneuten Aufleuchten der Blitzbereitschaftsanzeige) über 60 Sekunden ansteigt.

• mecablitz mit dem Hauptschalter ausschalten.
• Den Batteriefachdeckel in Pfeilrichtung schieben.
• Batterien oder Akkus in Längsrichtung entsprechend den angegebenen Batteriesymbolen einsetzen und Batteriedeckel schlieben.

Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die richtige Polarität gemäß den Symbolen im Batteriefach. Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Vertauschte Pole konnen zur

Zerstörung des Gerätes führen! Ersetzen Sie immer alle Batterien durch gleiche Batterien mit gleichem Ladezustand eines Herstellotyps mit gleicher Kapazität!

Verbrauchte Batterien bzw. Akkus gehoren nicht in den Hausmull! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Batterien bzw. Akkus bei entspruchenden Sammelstellen ab!

4.3 Ein- und Ausschalten des Blitzgerätes

Das Blitzgerät wird mit dem Hauptschalter eingescheltet. In der rechten Position „ON" ist das Blitzgerät eingescheltet. Zum Ausschalten den Hauptschalter in die linke Position „OFF" schieren.

4.4 Automatische Geräteabschaltung / Auto - OFF Werksbeitig ist das Blitzgerät so eingestellt, dass es ca. 3 Minuten

• nach dem Einsatz,

• nach dem Auslösen eines Blitzes,

• nach dem Antippen des Kamerauslosers,
• nach dem Ausschalten des Kamerabelichtungsmesssystems...

...in den Standby-Betrieb schaltet (Auto-OFF), um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entladen zu schützen.

Die grüne Blitzbereitschaftsanzeige verlischt.

Das Blitzgerät wird durch Antippen des Kameraauslosers (Wake-Up-Funktion) wieder eingeschaltet.

Wenn das Blitzgerät längerere Zeit nicht benötigt wird, sollte das Gerät grundsätzlich immer mit dem Hauptschalter ausgeschaltet werden!

5 Dedicated-Funktionen und Blitzbetrieb

5.1 Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leuchtet am mecablitz die Blitzbereitschaftsanzeige auf und zeigt damit die Blitzbereitschaft an. Das bedeutet, dass fur die nachste

Aufnahme Blitzlicht verwendet werden kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt im Kamerasucher für eine entsprechende Anzeige (siehe Kamerabedienungsanleitung).

Wird eine Aufnahme gemacht, bevor die Anzeige für die Blitzbereitschaft erscheint, so wird das Blitzgerät nicht ausgelöst und die Aufnahme unter Umständen falsch belichtet.

Bei Blitzbereitschaft kann mit dem Handausloser am mecablitz ein Testblitz ausgelost werden.

5.2 Automatische Blitzsynchronzeit-Steuerung

Je nach Kameratyp und Kamerabetriebsart wird bei Erreichen der Blitzbereitschaft die Verschlusszeit der Kamera automatisch auf die Blitzsynchronzeit umgeschaltet (siehe Kamerabedienungsanleitung).

Kürzere Verschlusszeiten als die Blitzsynchronzeit können nicht eingestellt werden, bzw. werden auf die Blitzsynchronzeit umgeschalte. Verschiedene Kameras verfügen über einen Blitzsynchronzeitbereich, z.B. 1/60 s bis 1/250 s (siehe Kamerabedienungsanleitung).

Welche Blitzsynchronzeit die Kamera einsteuert, ist dann von der Kamerabetriebsart, vom Umgebungslicht und der verwendenten Objektivbrennweite abhängig.

Längere Verschlusszeiten als die Blitzsynchronzeit können je nach Kamerabetriebssart verwendet werden.

5.3 Belichtungskontrollanzeige

Die Belichtungskontrollanzeige „o.k." am mecablitz leuchtet kurzzeitig, wenn die Aufnahme im TTL-Blitzbetrieb richtig belucht wurde!

Erfolggt keine Belichtungskontrollanzeige nach der Aufnahme, so wurde die Aufnahme unterbelichtet und Sie müssen die{nachst keinere Blendenzahl einstellen (z.B. anstatt Blende 11 die Blende 8) oder die Entfernung zum Motiv bzw. zur Reflexfläche (z.B. beim indirekten Blitzen) verkleinern und die Aufnahme wiederholen.

5.4 Anzeigen im Kamerasucher

Die Anzeigedarstellung im Sicher ihrer Kamera kann von nachfolgender Beschreibung abweichen, bzw. sind verschiedene Symbole nur bei bestimmen Kameratypen möglich. Beachten Sie die Kamerabedienungsanleitung!

5.4.1 mecablitz 24 AF-1 C

• Blitzsymbol Blin: Aufforderung zur Verwendung bzw. zum Einsatz des Blitzgerätes.
• Blitzsymbol -euchtet - mecablitz ist einsatzbereit. Einige Kameras verfügen im Sicher über eine Funktion zur Fehlbelichtungswarnung: Blinkt der im Sicher angezeigte Blendenwert, die Verschlusszeit oder beiden Anzeigen, so liegt entweder Über- oder Unterbelichtung vor.

Grundsatzlich zur Fehlbelichtung:

• Bei Überbelichtung: Nicht blitzen!
• Bei Unterbelichtung: Schalten Sie den Blitz zu oder verwenden Sie ein Stativ und eine langere Belichtungszeit. In den verschiedenen Belichtungs- und Automatikprogrammen können unterschiedliche Grunde für Fehlbelichungen vorliegen.

5.4.2 mecablitz 24 AF-1 N

• Grünes Blitzsymbol fuechtet oder ? blinkt: Aufforderung zur Verwendung, bzw. zum Einschalten des Blitzgerätes.

• Grünes Blitzsymbol Feuchtet: Blitzgerät ist blitzbereit.

• Grünes Blitzsymbol feucht nach der Aufnahme weiter, bzw. verlischt kurzzeitig: Die Aufnahme wurde korrekt belichtet.

• Blitzsymbol linkt nach dem Auslösen: Die Aufnahme wurde unterbelichtet.

5.4.3 mecablitz 24 AF-1 O

• Blitzsymbol BIn: Aufforderung zur Verwendung bzw. zum Einschalten des Blitzgerates oder Blitzgerät ist nicht blitzbereit (bei einigen Kameras).
• Blitzsymbol feuchtet: Das Blitzgerät ist blitzbereit (bei einigen K cameras).
• Blitzsymbol leuchtet nicht: Bei blitzbereitem Blitzgerät: Die Kamera unterrückt bei großer Umgebungshelligkeit das Auslösen eines Blitzes.

5.4.4 mecablitz 24 AF-1 P

• Blitzsymbol feuchtet: Das Blitzgerät ist blitzbereit.
• Blitzsymbol leuchtet nicht: Das Blitzgerät ist nicht blitzbereit. Oder bei blitzbereitem Blitzgerät: Die Kamera unterrückt bei großer Umgebungshelligkeit das Auslösen eines Blitzes.

5.4.5 mecablitz 24 AF-1 S

• Blitzsymbol: Das Blitzgerät ist nicht blitzbereit.
• Blitzsymbol Feuchtet: Das Blitzgerät ist blitzbereit.

Lesen Sie zu den Anzeigen im Kamerasucher in der Kamerabedienungsanleitung nach was für ihren Kameratyp gilt.

D

5.5 Autofokus-Hilfslicht

Sobald die Umlichtverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kameraelektronik der Autofokus-Hilfslicht aktiviert.

Der Autofokusscheinwerfer strahlt darauf ein Streifenmuster ab, welches auf das Motiv projiziert wird. Auf diesen Streifenmuster kann dann die Kamera automatisch fokussieren.

Damit der AF-Messblitz durch die Kamera aktiviert werden kann, muss das Kameraobjektiv auf AF geschaltein. An der Kamera muss die AF-Betriebsart „Single-AF" bzw. "ONE-SHOT-AF" eingestellt sein. Zoomobjektive mit geringer Anfangsblendenöffnung schranken die Reichweite des AF-Messblitzes zum Teil erheblich ein!

Das Streifenmuster des AF-Messblitzes unterszt nur denzentralen AF-Sensor der Kamera. Bei den Kamas mit mehreren AF-Messfeldern empfehlen wir nur das mittlere

AF-Messfeld der Kamera zu aktivieren.

Bei einigen Kamas wird im Bedarfsfall ausschließlich nur der in die Kamera integrierte AF-Scheinwerfer aktiviert! In thisem Fall wird der AF-Rotlicht-Scheinwerfer des mecablitz nicht aktiviert.

Beachten Sie hierzu die entsprechenden Angaben in der Kamerabedienungsanleitung.

5.6 TTL-Blitzbetrieb

Im TTL-Blitzbetrieb erreichen Sie auf einfache Art sehr gute Blitzlichtaufnahmen. In dieser Blitzbetriebsart wird die Belichtungsmessung von einem Sensor in der Kamera vorgenommen. Dieser misst das durchs Objektiv (TTL = „Trough The Lens") auf den Film aufreffende Licht. Beim Erreichen der erforderlichen Lichtmenge sendet die Kameraelektronik ein Stopp-Signal an den mecablitz und die Lichtabstrahlung wird sofort unterbrochen. Der Vorteil these Blitzbetriebes liegt

darin, dass alle Faktoren, welche die Belichtung des Films beeinflussen (Aufnahmefilter, Blenden- und Brennweiten-änderungen bei Zoom-Objektiven, Auszugsveränderungen für Nahaufnahmen usw.), automatisch bei der Regelung des Blitzlichtes berücksichtigt werden. Sie brauchen sich nicht um die Blitzeinstellung zu kümmern, die Kameraelektronik sorgt automatisch für die richtige Blitzlichtdosierung. Bei einer korrekt belichteten Blitzlichtaufnahme erfolgt die Belichtungskontrollanzeige „o.k".

Der TTL-Blitzbetrieb wird von allen Kamerabetriebsarten (z.B. "Vollprogramm", "Programm P", Zeitautomatik „Av" bzw. "A", Blendenautomatik „Tv" bzw. "S", Motiv-Kreativ-Programme, Manuell „M" usw.) Unterstützung.

Zum Testen der TTL-Funktion muss sich ein Film in der Kamera befinden! Beachten Sie bei der Filmauswahl ob es für ihre Kamera Einschränkungen hinsichtlich der Filmempfindlichkeit bzw. ISO-Zahl für den TTL-Blitzbetrieb gibt (siehe Kamerabedienungs-anleitung)!

5.6.1 Automatisches TTL-Aufhellblitzen bei Tageslicht

Bei den meisten Kameratypen wird im Vollprogramm, Programmautomatik P, und den Motiv- Krevativ-Programmen bei Tageslicht automatisch der Aufhellblitzbetrieb aktiviert (siehe Kamerabedienungsanleitung).

Mit dem Aufhellblitz konnen Sie lassige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund erreichen. Ein computerge steuertes Messystem der Kamera sorgt für die geeignete Kombination von Verschlusszeit, Arbeitsblende und Blitzleistung.

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt ins Objektiv scheint. Das TTL-Meßsystem der Kamera wurde dadurch getäuscht!

Eine Einstellung oder Anzeige für den automatischen TTL-Auflheltblitzbetrieb am mecablitz erfolgt in dieser Fall nicht.

5.6.2 Canon E-TTL-Blitzbetrieb

Der E-TTL-Blitzbetrieb ist eine weiterentwickelte Variante des "normalen" TTL-Blitzbetriebes. Bei der Aufnahme wird zunachst mit einem Messvorblitz die Reflexion des Motifs gemessen. Das reflektierte Licht des Vorblitzes wird von der Kamera ausgewertet. Entsprechend der Auswertung wird die nachfolgende Blitzbelichtung von der Kamera an die Aufnahmesituation optimal angepasst (siehe Kamerabedienungsanleitung). Der Messvorblitz selbstträgt nicht zur Belichtung bei.

Einstellungen und Anzeigen

• Blitzgerät und Kamera einschalten
• Kameraauslöser antippen damit ein Datenautausch zwischen Blitzgerät und Kamera staatfindet.
• Der E-TTL-Blitzbetrieb wird automatisch aktiviert wenn die Kamera diese Blitzbetriebsart unterstützt.

Blitzbelichtungsspeicherung FE

Einige Canon-Kameras bieten die Mogglichkeit einer Blitzbelichtungsspeicherung FE (FE = flash-exposure). These wird vom Blitzgerät im E-TTL-Blitzbetrieb unterszt. Mit der Blitzbelichtungsspeicherung FE im E-TTL-Blitzbetrieb kann vor der eigentlichen Aufnahme bereits die Dosierung der Blitzbelichtung für die nachfolgende Aufnahme festgelegt werden. Dies ist dann sinnvoll, wenn die Blitzbelichtung auf einen bestimmen Motivausschnitt abgestimmmt werden soll, der nicht unbedingt mit dem Hauptmotiv identisch ist.

Der Motivausschnitt, auf den die Blitzbelichtung abgestimmt werden soll, wird mit dem AF-Sensor-Messfeld in der Kamera anvisiert und scharfgestellt. Mit dem Betätigen der FE-Taste an der Kamera (die Bezeichnung variiert u.U. von Kameratyp zu Kameratyp; siehe Bedienungsanleitung der Kamera) sendet das Blitzgerä einen FE-Testblitz aus. Mit Hilfe des reflektierten Lichtes theseles FE-Testblizes legt die Messelektronik in der Kamera daraufufhin die Lichtleistung fest, mit der die anschließende Blitzbelichtung erfolgen soll. Auf das eigentliche Hauptmotiv kann daraufufhin mit dem AF-Sensor-Messfeld der Kamera scharfgestellt werden. Nach dem Betätigen des Kameraauslosers wird die Aufnahme mit der vorbestimmen Lichtleistung des Blitzgerätes belichtet! Änderungen in der Belichtungssituation, die nach dem FE-Testblitz erfolgen, werden bei der Aufnahme systembedingt nicht mehr berücksichtigt!

Bei verschiedenen Kameras wird die Blitzbelichtungsspeicherung FE im „grünen" Vollprogramm bzw. den Motiv-Programmen nicht unterstützt (siehe Kameraanleitung)!

5.6.3 i-TTL-Blitzbetrieb (Nikon) Der i-TTL-Blitzbetrieb ist eine weiterentwickelte Variante des Standard-TTL- Blitzbetriebes analoger Kameras. Bei der Aufnahme werden vor der eigentlichen Belichtigung mehrere fast unsichtbare Messvorblitze vom Blitzgerät abgegeben. Das reflektierte Licht der Messblitze wird von der Kamera ausgewertet. Entsprechend der Auswertung wird die nachfolgende Blitzbelichtung von der Kamera optimal an die Aufnahmesituation angepasst. Je nach Kameratyp wird vom Blitzgerät automatisch der Standard-TTL- bzw. i-TTL-Blitzbetrieb aktiviert.

Blitzbelichtungs-Messwertspeicher

Einige Kameras verfügen über einen Blitzbelichtungs-Messwertspeicher (FV-Speicher). Dieser wird vom Blitzgerät im i-TTL-Blitzbetrieb unterstützen. Damit kann vor der eigentlichen Aufnahme bereits die Dosierung der Blitzbelichtung für die nachfolgende Aufnahme festgelegt werden. Dies ist z.B. dann Sinnvoll, wenn die Blitzbelichtung auf einen bestimmen Motivausschnitt abgestimmter werden soll, der nicht unbedingt mit dem Hauptmotiv identisch ist.

Die Aktivierung dieser Funktion erfolgt an der Kamera, z.B. in einer Individualfunktion.

5.6.4 TTL- Blitzbetrieb mit Messvorblitz (Olympus)

Bei der Aufnahme werden vor der eigenen Belichtung ein oder mehrere Messblitze vom Blitzgerät abgegeben. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe des Blitzgerätes für den Hauptblitz.

Das Blitzgerät wird von der Kamera automatisch auf diesen Modus eingestellt.

5.6.5 P-TTL-Blitzbetrieb (Pentax)

Beim P-TTL Blitzbetrieb wird vor der eigentlichen Belichtung ein Messvorblitz abgegeben. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe für den Hauptblitz.

Das Blitzgerät wird von der Kamera automatisch auf diesen Modus eingestellt.

5.6.6 Vorblitz-TTL und ADI-Messung (Sony)

These Blitzbetriebsarten werden bei Sony Digitalk cameras verwendet und an der Kamera eingestellt.

Bei der Aufnahme wird vor der eigenen Belichtung ein Messvorblitz ausgelöst. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe für den Hauptblitz. Bei der ADI- Messung gehen zusammen Entfernungsdaten des Objektivs in die Blitzbelichtung mit ein.

Das Blitzgerät stellt sich automatisch auf den an der Kamera gewählten Modus ein.

5.6.7 Manuelle TTL-Blitzbelichtungskorrektur

Die TTL-Blitzbelichtungsautomatik der meisten Kameras ist auf einen Reflexionsgrad des Motifs von 25% (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert, oder ein heller

Hintergrund, der stark reflektiert, konnen zu Über-bzw. Unterbelichtung des Motivs führen.

Um den oben genommen Effekt zu kompensieren, kann an einigen Kameras die TTL-Blitzbelichtung manuell mit einem Korrekturwert der Aufnahmesituation angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig! Die Einstellung des Korrekturwertes erfolgt an der Kamera. Beachten Sie hierzu die Angaben bzw. Einstellhinweise in der Kameraanleitung!

Dunkles Motiv vor hellem Bildhintergrund: Positiver Korrekturwert (ewa 1 bis 2 Blendenwerte). Helles Motiv vor dunklem Bildhintergrund: Negativer Korrekturwert (ewa -1 bis -2 Blendenwerte).

Eine Belichtungskorrektur durch Verändern der Objektivblende ist nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet.

Vergessen Sie nicht die TTL-Blitzbelichtungskorrektur nach der Aufnahme an der Kamera wieder zurück zu stellen!

6 Programmblitzautomatik

In der Programmblitzautomatik steuert die Kamera die Blende, Verschlusszeit und den mecablitz automatisch so, dass in den meisten Aufnahmesituationen, auch im Aufhellblitzbetrieb, zusammen mit dem Blitzlicht ein optimales Aufnahmeergebnis erzielt wird.

Einstellung an der Kamera

Stellen Sie ihre Kamera in die Betriebsart „Vollprogramm", „Programm P", oder ein Motiv-Kreativ-Programm (Landschaft, Portrat, Sport usw.). An der Kamera und am Objektiv die Autofokus-Betriebsart wahlen.

Einstellung am Blitzgerät

Sowie Sie die Einstellungen vorgenommen haben und der mecablitz seine Blitzbereitschaft anziegt, konnen Sie mit den Aufnahmen beginnen.

7 Blitztechniken

7.1 Indirektes Blitzen

Direkt geblitzte Bilder sind nicht Selten an ihrer typisch harten und ausgeprüften Schattenbildung zu erkennen. Oft wird auch der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund strend.

Durch indirektes Blitzen konnen diese Erscheinungen weltgehend vermieden werden, weil das Objekt und der Hintergrund mit zerstreutem Licht which und gleichmäßige ausgeleucht werden kann.

Der Reflextor wird bzw. so geschwenkt, dass er geeignete Reflexflächen (z.B. Decke oder Wände des Raumes) beleucht. Der Reflextor des Blitzgerätes ist bis zu 90^irc vertical schwenkbar.

Beim vertikalen Schwenken des Reflektors ist darauf zu achten, dass um einen genügend großen Winkel geschwenkt wird,

damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60^irc Rastposition schwenken.

Das von den Reflexflächen zerstreut reflektierte Licht ergibt eine weiche Ausleuchtung des Objektes. Die reflektierende Fläche muss farbneutral bzw. weiß sein und sollte keine Strukturen aufweisen (z. B. Holzbalken an der Decke), die zu Schattenbildung führen können. Für Farbeffekte wähln man Reflexflächen in der entsprechenden Farbe.

Beachten Sie, dass die Reichweite des Blitzlichtes beim indirekten Blitzen stark abnimmt. Für normale Zimmerhöhe kann man sich zur Ermittlung der maximen Reichweite mit folgender Faustformel behelfen:

Reichweite = Leitzalh(Beleuchtungsabstand × 2)

7.2 Blitzzynchronisation

7.2.1 Normalsynchronisation

Bei der Normalsynchronisation wird der mecablitz zum Beginn der Verschlusszeit ausgelost (Synchronisation auf den 1.Verschlussvorhang). Die Normalsynchronisation ist der Standardbetrieb und wird von allen Kameras ausgeführrt. Sie ist für die meisten Blitzaufnahmen geeignet. Die Kamera wird abhängig von ihrer Betriebsart auf die Kamerasynchronzeit umgeschaltet. Üblich sind Zeiten zwischen 1/30 s und 1/125 s (siehe Kamerabedienungsanlei-tung). Am mecablitz erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

7.2.2 Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb)

Einige Kameras bieten die Möglichkeit zur Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb). Dabei wird der mecablitz erst zum Ende der Verschlusszeit ausgelost. Dies ist

vor allem bei Belichtungen mit langen Verschlusszeiten (länger als z.B. 1/30 Sekunde) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt him - wie beim Synchronisieren auf den 1.Verschlussvorhang - vor sich aufzubauen.

Mit dem Synchronisieren auf den 2. Verschlussvorhang wird somit bei bewegten Lichtquellen eine „naturlichere" Wiedergabe der Aufnahmesituation bewirkt! In Abhängigkeit von ihrer Betriebsart steuert die Kamera langere Verschlusszeiten als ihre Synchronzeit ein.

Die REAR-Funktion ist nur mit den darauf geeigneten Kameras möglich. Die Einstellung erfolgt an der Kamera (siehe Kamerabedienungsanleitung).

7.2.3 Langzeitsynchronisation / SLOW

Verschiedene Kameras bieten in bestimmen Betriebsarten die Mogglichkeit des Blitzbetriebs mit Langzeitsynchronisation.
These Betriebsart bietet die Mogglichkeit bei geringer Umgebungsfligigkeit den Bildhintergrund stärker zur Geltung zu bringen. Erreicht wird dies durch Kameraverschlusszeiten die dem Umgebungslicht angepasst sind. Dabei werden von der Kamera automatisch Verschlusszeiten, die länger als die Blitzsynchronzeit sind, eingesteuert. Bei verschiedene Kameras wird die Langzeitsynchronisation in bestimten Kameraprogrammen (z.B. Zeitautomatik bzw. Nachtaufnahme-Programm usw.) automatisch aktiviert (siehe Kamerabedienungsanleitung).

Verwenden Sie bei langen Verschlusszeiten ein Stativ, um verwackelte Aufnahmen zu vermeiden!

8 Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen oder siliconbehandelten Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffeile konnten beschädigt werden.

Formieren des Blitz-Kondensators

Der im Blitzgerät eingebaute Blitzkondensator erhält eine physikalische Veränderung, wenn das Gerät längerere Zeit nicht eingeschaltet wird. Aus thisem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Die Batterien bzw. Akkus müssen damit so viel Energie liefern, dass die Blitzbereitschaft langstens 1 Min. nach dem Einsatzen aufleucht.

Fur Fehlfunktionen und Schäden am mecablitz, verursacht durch Verwendung von Zubeñor anderer Hersteller, wird keine Gewährleistung übernommen!

9 Technische Daten

Das Blitzgerät ist über den METZ-Kundendienst updatefähig.

Schwenkbereiche und Raststellungen des Reflextorkopfes: vertical 45^irc - 60^irc - 75^irc - 90^irc

Blitzdauer: 1/500 s - 1/30.000 s

Farbtemperatur: ca. 5500 K

Synchronisation: Niederspannungszündung

Blitzanzahlen (mit voller Lichtleistung):
ca. 200 mit Hochleistungs-Alkali-Mangan-Batterien
ca. 250 mit NiMH Akkus 2100 mA

Blitzfolgezeit (mit voller Lichtleistung): ca. 5 s mit Hochleistungs-Alkali-Mangan-Batterien ca. 6s mit NiMH Akkus 2100 mA

Abmessungen (B× H× T) .. 64× 95× 67mm

Gewicht: 182 g mit Stromquellen
Lieferumfang: mecablitz mit Bedienungsanleitung

Technische Änderungen und Irrtümer vorbehalten!

Batterie-Entsorgung

Batterien/Akkus gehoren nicht in den Hausmull!
Bitte bedienden Sie sich bei der Rückgabe verbrauchter
Batterien/Akkus eines vorhandenen Rücknahmesystems.
Bitte geben Sie nur entladene Batterien/Akkus ab.
Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerat
- nach längerem Gebrauch der Batterien nicht mehr einwandfrei Funktioniert.
Zur Kurzschlußsicherheit sollen die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet,
gebrauchte Batterien zurückzugeben.
Sie können ihre alten Batterien überall dfort unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen
Sammelstellen in ihrer Stadt oder Gemeinde.
These Zeichen finden Sie auf schadstoffhaltigen Batterien:
Pb = Batterie enthalt Blei
Cd = Batterie enthalt Cadmium
Hg = Batterie enthalt Quecksilber
Li = Batterie enthalt Lithium

D

Garantiebestimmungen Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkaufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käfer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatumss durch Vorlage des vom Verkauf maschinen erstalten Original-Kaufbeleges geltend gemacht werden.

6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweeder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513Zirndorf, transportlicher verpackt, unter genauer Schildering derBeanstandung, einzusenden. Sie konnen unter den gleichenBedingungen auch an die autorisierten Kundendienststellen der FirmaMetz-Werke GmbH & Co KG eingesandt werden. Hin- undRücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, sowie eine Reparatur unverhältnismäßig ist, ausgetauscht werden.

Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, sowie im Falle des Vorsatzes oder der groben Fahrlösigkeit zwingend gehaftet wird.

Garantieleistungen bewirken weder eine Veränderung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

1. Unsachgemäß Behandlung und Eingriffe durch den Käufer oder Dritte, schlieben die Garantieverpflichtungen sowie alle weiteren Ansprüche aus.

Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, Mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entwickeln sind.

Ferner sind Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen:

Blitzröhre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

1. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkafer nicht berührt.

Metz-Werke GmbH & Co KG

D

Avant-propos

F

9 Technische gegevens

De flitser kan via de METZ-klantenservice geüppdatet worden.

Zwenkbereiken en klikstanden van de reflector:

vertical 45^irc - 60^irc - 75^irc - 90^irc

Flitsduur: 1/500 s. - 1/30.000 s.

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclbar sind und wieder verwendet werden konnen.

D

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie theses Gerat bei ihrer ortlichen communalen Sammelstelle oder im Recycling Centre.

Bitte halten Sie mit die Umwelt, in der wir leben, zu erhalten.

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
