PowerWave 7.5 - Handyladegerät Anker - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Halterung mit kabellosem Ladegerät
Marke	Anker
Modell	PowerWave 7.5
Ladetechnologie	Kabelloses Qi-Laden
Maximale Ausgangsleistung	10 W (Samsung), 7,5 W (iPhone), 5 W (andere)
Eingangsspannung	5 V / 9 V / 12 V
Eingangsstrom	2 A (5 V / 9 V) oder 5 A (12 V)
Abmessungen (L x B x H)	74,1 x 17,7 x 58,3 mm
Gewicht der Halterung mit Kralle	138 g
Gewicht der alternativen Griffe	21 g
Gewicht des USB-Kabels	40 g
Befestigungsmethode	Dreistufig verstellbare Kralle oder dreiseitige Griffe
LED-Anzeige	Blau dauerhaft (Laden/Standby), blau blinkend (Metallgegenstand/inkompatibel), rot blinkend (Überhitzung)
Smartphone-Kompatibilität	iPhone XS, XR, X, 8, Samsung Galaxy Note/ S Serie, LG G7/V30, usw. (alle Qi-Geräte)
Sicherheitsschutz	Metallerfassung, Überhitzungsschutz
Betriebstemperatur	40 °C nicht überschreiten
Pflege und Reinigung	Mit einem trockenen Tuch oder einer Bürste reinigen
Materialien	Kunststoff und Metall
Farbe	Schwarz (gemäß Abbildung)
Kabellänge	Ca. 1 m (Schätzung)

Häufig gestellte Fragen - PowerWave 7.5 Anker

Wie befestige ich die Halterung an der Lüftungsgitter ?

Verwenden Sie die mitgelieferte dreistufig verstellbare Kralle. Führen Sie sie in die Lüftungsgitter ein, und achten Sie darauf, dass sie fest sitzt. Wenn das Gitter nicht geeignet ist, verwenden Sie die alternativen dreiseitigen Griffe, indem Sie sie in die Fuge der Halterung einsetzen.

Was bedeuten die LED-Anzeigen ?

Das dauerhaft blaue Licht zeigt an, dass das Gerät eingeschaltet ist oder lädt. Ein blinkendes blaues Licht weist auf einen Metallgegenstand oder ein inkompatibles Ladegerät hin. Ein blinkendes rotes Licht zeigt eine Überhitzung an.

Welche Telefone sind mit diesem Ladegerät kompatibel ?

Alle Smartphones, die mit dem Qi-Standard kompatibel sind, können geladen werden, darunter iPhone X, 8 und neuere, Samsung Galaxy Note und S Serie sowie LG G7/V30. Eine detaillierte Liste finden Sie in der Bedienungsanleitung.

Was ist die maximale Ladeleistung ?

Die Leistung hängt vom verwendeten Autoladegerät ab. Mit einem Quick Charge 3.0-Ladegerät erreichen Sie bis zu 10 W für bestimmte Samsung-Geräte, 7,5 W für iPhone und 5 W für andere Geräte.

Kann ich eine dicke Schutzhülle verwenden ?

Die Verwendung einer sehr dicken Hülle kann das kabellose Laden beeinträchtigen. Es wird empfohlen, dicke Hüllen zu entfernen oder dünne, Qi-kompatible Hüllen zu verwenden.

Was tun bei Überhitzung ?

Wenn die rote LED blinkt, ist das Produkt überhitzt. Schalten Sie die Klimaanlage aus oder lassen Sie das Ladegerät abkühlen, bevor Sie den Ladevorgang fortsetzen. Vermeiden Sie direkte Sonneneinstrahlung.

Wie reinige ich das Ladegerät ?

Verwenden Sie ein trockenes Tuch oder eine weiche Bürste, um die Halterung zu reinigen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Funktioniert das Ladegerät mit allen Arten von Lüftungsgittern ?

Nein, nicht-intensive, bogenförmige oder ausfahrbare Lüftungsgitter werden nicht unterstützt. Verwenden Sie die alternativen Griffe, wenn die Standardkralle nicht hält.

Kann ich mein Telefon während der Fahrt laden ?

Ja, aber achten Sie darauf, die Halterung fest zu befestigen und die Sicht nicht zu behindern. Installieren Sie das Produkt nicht während der Fahrt.

Was tun, wenn der Ladevorgang nicht startet ?

Überprüfen Sie, ob Ihr Telefon genau auf der Ladezone zentriert ist, ob die Hülle dünn und Qi-kompatibel ist und ob das Autoladegerät ausreichend Leistung liefert (mindestens 5V/2A). Entfernen Sie alle Metallgegenstände zwischen Telefon und Ladegerät.

BEDIENUNGSANLEITUNG PowerWave 7.5 Anker

DE: Benutzerhandbuch

18 Wichtige Sicherheitsinformationen

19 Auf einen Blick

20 Status-LED

21 Kompatibilität

22 Anbringen Ihres Smartphones

27 Verwenden der alternativen dreiseitigen Halterungsgabel

29 Kabelloses Laden Ihres Smartphones

30 Technische Daten

Deutsch 1716 English

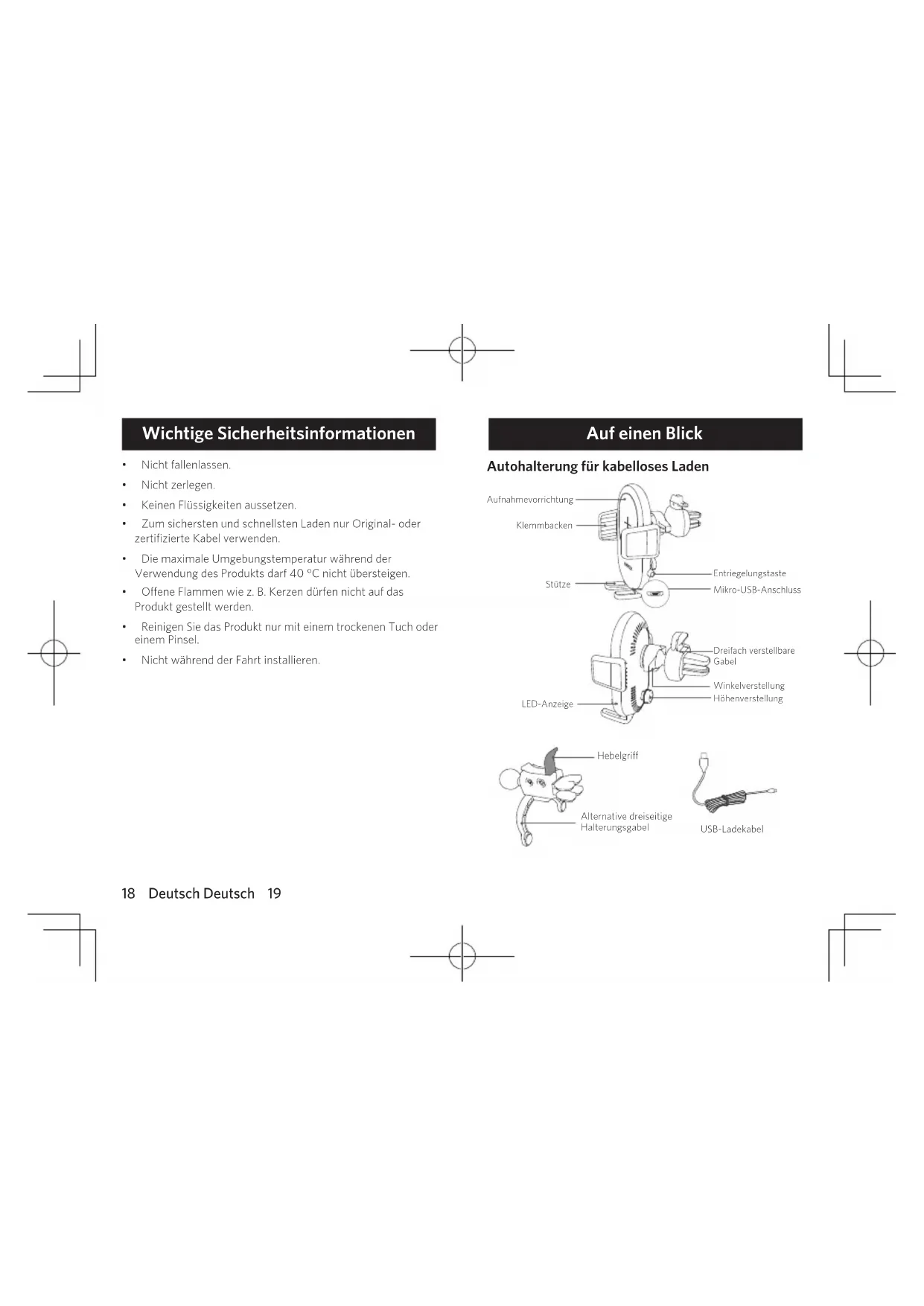

Wichtige Sicherheitsinformationen

• Nicht fallenlassen.
• Nicht zerlegen.
  • Keinen Flüssigkeiten aussetzen.
• Zum sichersten und schnellsten Laden nur Original- oder zertifizierte Kabel verwenden.
  • Die maximale Umgebungstemperatur während der Verwendung des Produkts darf 40 °C nicht übersteigen.
• Offene Flammen wie z. B. Kerzen dürfen nicht auf das Produkt gestellt werden.
• Reinigen Sie das Produkt nur mit einem trockenen Tuch oder einem Pinsel.
• Nicht während der Fahrt installieren.

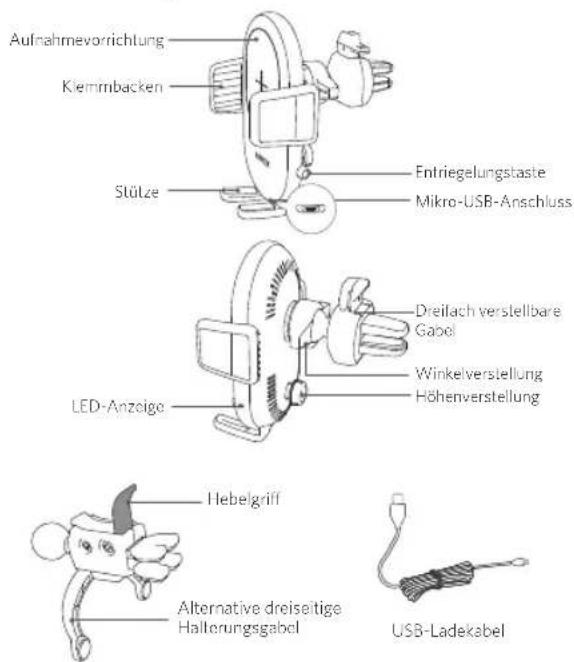

Auf einen Blick

Autohalterung für kabelloses Laden

Status-LED

Die LED-Anzeige zeigt den Status des Ladegeräts an.

Status LED-Anzeige

An Stromversorgung angeschlossen. Leuchtet 3 Sekunden lang blau, dann aus
Mobilgerät wird geladen /Vollständig aufgeladen	Leuchtet blau
- Metall oder andere Fremdkörper erkannt- Nicht-kompatibles Autoladegerät oder Kabel erkannt	Blinkt blau
Überhitzungsproblem erkannt Blinkt rot

Kompatibilität

Überprüfen Sie vor der Verwendung dieses Produkts, ob Ihr Smartphone mit der Qi-Technologie für kabelloses Laden kompatibel ist.

Smartphone		Kfz-Ladegerät		Ausgangsleistung
Qi-kompatible Smartphones	+ 5V 2A= 5W
iPhone XS Max,iPhone XS,iPhone XR,iPhone X,iPhone 8 Plus,iPhone 8,usw.	+	9V ≡A12V ≡5AQquick Charge 3.0	= 7.5W
Samsung Galaxy Note 9,S9+, S9, Note 8,S8+, S8,S7 Edge, S7,usw.	+	9V ≡A12V ≡5AQquick Charge 3.0	= 10W
LGG7+, G7, V35,V30+, V30,usw.

Anbringen Ihres Smartphones

1. Lösen Sie die Höhenverstellung an der Rückseite, um die Höhe des Halterungsfußes anzupassen. Die im unteren Fußbereich gedruckte Skala erleichtert Ihnen die Anpassung an die Abmessungen Ihres Smartphones.

1. Setzen Sie die dreifach verstellbare Gabel in die Lüftungsschlitze Ihres Autos ein. Vergewissern Sie sich, dass die Gabel sicher eingerastet ist.

- Dreifach verstellbar zur Anpassung an mehr Kfz-Modelle

1. Lösen Sie den Schwenkknopf der Winkelverstellung an der Rückseite, stellen Sie die Autohalterung auf die optimale Sichtneigung und ziehen Sie dann den Schwenkknopf fest.

22 Deutsch Deutsch 23

• Anbringung der Autohalterung im Hoch- oder Querformat

1. Drücken Sie die Entriegelungstaste an der Seite der Aufnahmevorrichtung, um die Klemmbacken zu öffnen.

1. Setzten Sie Ihr Smartphone in die Halterung und drücken Sie die Klemmbacken zusammen, sodass das Handy sicher befestigt ist. Stellen Sie den gewünschten Winkel der Halterung ein.

Die beste Ladeleistung erzielen Sie, wenn Sie das Smartphone auf die Qi-Spule in der Mitte der Autohalterung ausrichten. Wenn für Ihr Smartphone keine Skala vorhanden ist oder wenn Sie eine Schutzhülle für Ihr Smartphone verwenden, können Sie den Fuß anpassen, um das Smartphone auf die Qi-Spule auszurichten.

Drücken Sie zur sicheren Befestigung des Smartphones auf die rückwärtige Seite der Klemmbacken, wie in der Abbildung zu sehen.

Die Halterung eignet sich nicht für Kreuz- und Rundgitter oder einfahrbare Lüftungsöffnungen.

Legen Sie keine Fremdkörper (z. B. Metallgegenstände, Kreditkarten, Türschlüssel, Münzen oder NFC-Karten) zwischen Ihr Smartphone und die Oberfläche der Autohalterung, da dies zu Überhitzung führen kann.

Von der Verwendung extrastarker Smartphone-Schutzhüllen wird abgeraten, da diese die kabellose Ladefunktion beeinträchtigen können.

Verwenden der alternativen dreiseitigen Halterungsgabel

Wenn die dreifach verstellbare Gabel nicht in die Lüftungsschlitze Ihres Autos passt, verwenden Sie stattdessen die alternative dreiseilige Halterungsgabel. 1. Lösen Sie den Schwenkknopf auf der Rückseite, und entfernen Sie die dreifach verstellbare Gabel.

1. Stecken Sie die Gelenkkugel der dreiseitigen Halterungsgabel fest in das Gelenk der Autohalterung, und ziehen Sie dann den Schwenkknopf fest.

1. Halten Sie den Hebelgriff gedrückt, um die Gabel fest in die Lüftungsschlitze Ihres Autos einzusetzen. Vergewissern Sie sich, dass die Gabel sicher eingerastet ist.

1. Führen Sie im Abschnitt „Anbringen Ihres Smartphones“ die beschriebenen Schritte 2 bis 5 durch.

Kabelloses Laden Ihres Smartphones

1. Bringen Sie Ihr Smartphone in der gewünschten Position an.
2. Verwenden Sie das USB-Kabel, um die Autohalterung mit einem Autoladegerät zu verbinden.

• Ihr Telefon wird kabellos aufgeladen.

1. Drücken Sie nach dem Gebrauch die Entriegelungstaste, um das Telefon zu entnehmen.

• Die kabellose Ladefunktion reagiert empfindlich auf erhöhte Temperaturen. Wenn es im Auto zu warm ist, kann der Ladevorgang unterbrechen oder verlangsamt werden. Aus diesem Grund wird empfohlen, die Klimaanlage in Ihrem Auto zu aktivieren, um eine Überhitzung zu vermeiden. Eine rot blinkende LED-Anzeige signalisiert eine Überhitzung des Geräts. Lassen Sie es abkühlen, bevor Sie den Ladevorgang fortsetzen.
• Verwenden Sie zum schnellen kabellose Laden ein Quick Charge™-Autoladegerät.

28 Deutsch Deutsch 29

Technische Daten

Eingang	5 V ⇌ 2 A / 9V ⇌ 2A /12 V ⇌ 5 A
Abmessungen (L x B x H) 74,1 x 17,7 x 58,3 mm
Gesamtgewicht- Autohalterung mit dreifachverstellbarer Gabel-dreiseitige Halterungsgabel- USB-Kabel	138 g21 g40 g18 g

Índice

DE 18 Monale beschränkte Herstellergarantie*

DE: Lebenslanger technischer Support

DE: Die gesetzlichen Gewährleistungsprüchten bleiben von der beschränkten Herstellergarantie unberührt.
