Produkttyp	Elektrischer Heizlüfter
Marke	Klarstein
Modell	10029344
Abmessungen (L x H)	32 x 113 cm
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	1600 - 2500 W (2 Stufen)
Stromverbrauch im Standby	0,5 W
Fernbedienungsbatterien	1 x CR2032 (enthalten)
Einstellbarer Temperaturbereich	15 - 35 °C
Timer	1 - 12 Stunden
Oszillation	Ja
Fernbedienung	Ja
Temperatursensor	Infrarot
Pflege	Mit einem feuchten Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Nicht abdecken, nicht in der Nähe von Wasser verwenden, Abschaltung bei übermäßiger Temperatur
Herstellungsland	China
Garantie	2 Jahre

Häufig gestellte Fragen - 10029344 Klarstein

Wie schalte ich das Gerät ein?

Schließen Sie das Gerät an, drücken Sie den Ein-/Ausschalter auf der Rückseite (akustisches Signal), dann drücken Sie die ⏻-Taste auf dem Bedienfeld, um es zu starten.

Wie stelle ich die Temperatur ein?

Im Betrieb drücken Sie zweimal die SET-Taste. Die Anzeige 88° blinkt. Verwenden Sie die Tasten + und -, um die Temperatur zwischen 15 und 35 °C einzustellen. Drücken Sie erneut SET, um zu bestätigen.

Wie verwende ich den Timer?

Drücken Sie einmal SET. Die Zeitanzeige blinkt. Verwenden Sie + und -, um 1 bis 12 Stunden einzustellen. Drücken Sie SET, um zu bestätigen, oder warten Sie 5 Sekunden. Zum Abbrechen stellen Sie auf 0.

Wie aktiviere ich die Oszillation?

Drücken Sie während des Betriebs die Oszillationstaste (Rotationssymbol). Die Anzeige leuchtet, wenn die Oszillation aktiv ist.

Was tun, wenn das Gerät nicht genug heizt?

Überprüfen Sie, ob die eingestellte Temperatur höher als die Raumtemperatur ist. Wenn die Raumtemperatur 2 °C unter dem Sollwert liegt, schaltet das Gerät automatisch wieder auf Heizen.

Wie wechsle ich die Batterie der Fernbedienung?

Entnehmen Sie das Batteriefach der Fernbedienung, legen Sie eine CR2032-Batterie unter Beachtung der Polarität ein, und setzen Sie es wieder ein.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein sauberes, feuchtes Tuch. Keine Reinigungsmittel, Benzin oder Chemikalien verwenden.

Das Gerät schaltet sich von selbst aus, warum?

Der Timer könnte aktiviert sein. Überprüfen Sie die Timereinstellung. Wenn die Raumtemperatur den Sollwert erreicht, schaltet sich das Gerät aus und startet automatisch neu, wenn die Temperatur um 2 °C fällt.

Kann ich das Gerät im Badezimmer verwenden?

Nein, das Gerät nicht in der Nähe einer Badewanne, Dusche oder Wasserquelle verwenden. Stromschlaggefahr.

Was tun, wenn das Gerät einen ungewöhnlichen Geruch oder Geräusch abgibt?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie den Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

BEDIENUNGSANLEITUNG 10029344 Klarstein

Das Gerät nur in gut gedämmten Räumen benutzen.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

INHALT

Technische Daten 2

Sicherheitshinweise 3

Geräteübersicht. 4

Montage 6

Inbetriebnahme 7

Wartung 8

Hinweise zur Entsorgung 9

Konformitätserklärung 9

TECHNISCHE DATEN

Artikelnummer 10029344
Größe 32 x 113 cm
Stromversorgung 220-240 V 50 Hz
Leistungsaufnahme 1600 - 2500 W
Windgeschwindigkeit ≥ 1,6 m/s

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen.
• Kinder unter 3 Jahren müssen ständig vom Gerät ferngehalten werden, sofern sie nicht unter ständiger Beaufsichtigung stehen.
• Kinder zwischen 3 und 7 Jahren dürfen das Gerät ein- oder ausschalten, vorausgesetzt sie wurden in die sichere Bedienung des Gerätes eingewiesen und verstehen die damit verbunden Gefahren. Kinder von 3-7 Jahren dürfen das Gerät nicht an die Stromversorgung anschließen, das Gerät einstellen, reinigen oder Wartungstätigkeiten daran ausführen. Ältere Kinder dürfen Wartungstätigkeiten nur unter Anleitung vornehmen.
• Einige Bereiche des Heizstrahlers können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist in der Gegenwart von Kindern und verletzlichen Personen geboten.
• Dieses Gerät ist nicht mit einem Raumthermostat ausgestattet. Verwenden Sie das Gerät nicht in kleinen Räumen, wenn sie von Personen genutzt werden, die nicht in der Lage sind, den Raum eigenständig zu verlassen, außer Sie werden ständig betreut.
• Setzen Sie sich bei jeglichem Anzeichen einer Fehlfunktion mit dem Kundendienst in Verbindung. Versuchen Sie nicht, dieses Gerät auseinanderzubauen oder Teile durch vom Hersteller zugelassene Komponenten zu ersetzen. Dies könnte das Gerät beschädigen.
• Fassen Sie den Netzstecker oder das Gerät nicht mit nassen Händen an. Dies kann zu einem Stromschlag führen.
• Stecken Sie keine Stangen, oder Gegenstände aus Metall in die Öffnungen, Dies kann zu einem Kriechstrom oder einem Kurzschluss führen oder das Gerät beschädigen.
• Verwenden Sie in der Nähe des Gerätes keine Pestizide oder entflammbaren Sprays. Dies kann das Gerät beschädigen.
• Richten Sie den Auslass des Luftstroms nicht für lange Zeit auf Säuglinge. Dies kann der Gesundheit der Säuglinge schädigen.
• Ziehen Sie nicht am Kabel, wenn Sie den Netzstecker trennen. Dies kann das Netzkabel beschädigen oder zu einem Leckstrom führen.
• Achten Sie darauf, dass sich in der Steckdose keine Fremdkörper befinden. Sonst kommt es zu einem Leckstrom.
• Schalten Sie das Gerät bei einem ungewöhnlichen Geruch oder Geräusch ab. Ziehen Sie den Netzstecker.
• Verwenden Sie kein gebrochenes Netzkabel, dies kann zu einem Leckstrom führen. Wenden Sie sich für Reparaturen an den Kundendienst.
• Knicken Sie das Netzkabel nicht. Stellen Sie keine schweren Gegenstände darauf. Dies kann zu einem Leckstrom führen.
• Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
• In der Gegenwart von Kindern, Tieren oder behinderten Personen, die über keine Selbstkontrolle verfügen, sollten Sie das Gerät nicht verwenden.

• Verwenden Sie eine Steckdose, die den Prüfvorgaben entspricht und die mindestens 13 A bei 220-240 V führt.

• Achten Sie darauf, dass die Spannung der Stromversorgung der des Gerätes entspricht (220-240 V). Achten Sie beim Umstellen des Gerätes auf die Betriebsspannung.

• Es ist untersagt, das Gerät in der Nähe von Badewannen, Sprinklern oder Schwimmbecken zu betreiben.
• Stellen Sie das Gerät nicht zu nah an Wände, Gardinen oder andere entflammbaren Materialien, da es einen Brand auslösen kann.
• Vermeiden Sie, das Gerät zu überheizen. Decken Sie das Gerät nicht ab.
• Decken Sie das Heizgerät nicht mit Heizdecken ab.
• Stecken Sie keine Gegenstände in das Gerät.

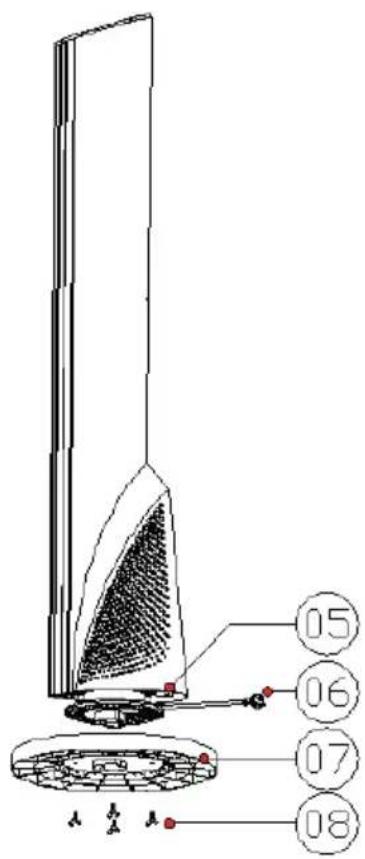

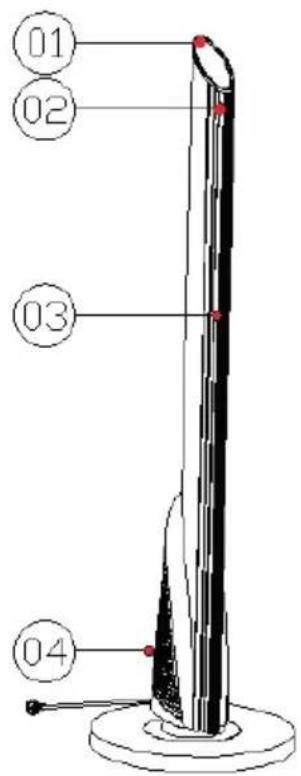

GERÄTEÜBERSICHT

1 Bedienfeld
2 IR-Empfänger
3 Luftauslass
4 Lufteinlass

5 Ein/Aus-Schalter
6 Netzkabel
7 Ständer
8 Flügelschraube

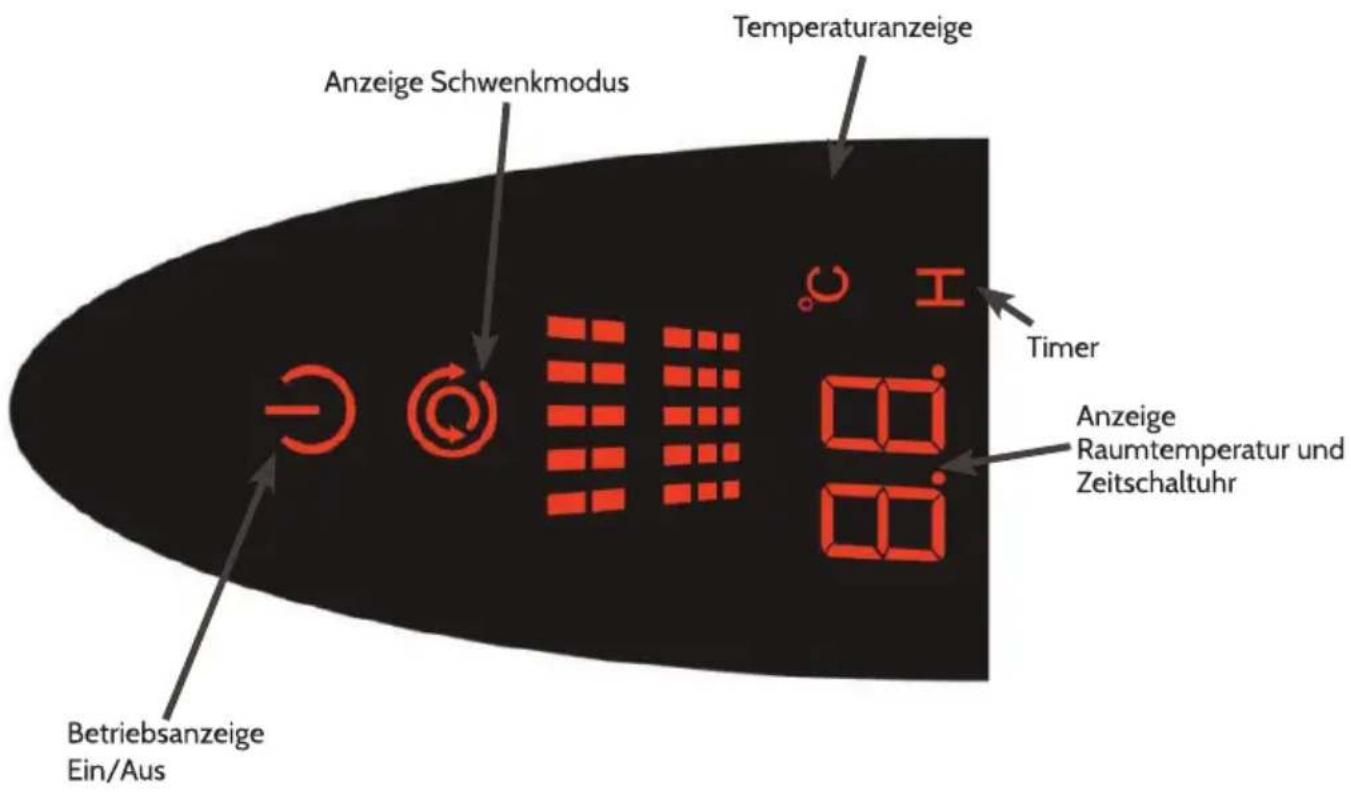

Bedienfeld

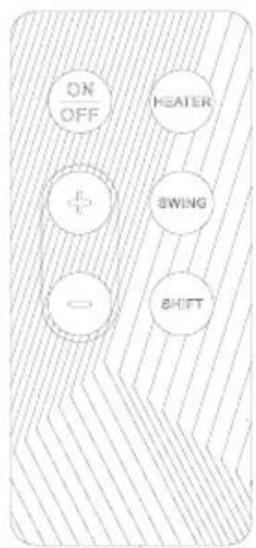

Fernbedienung

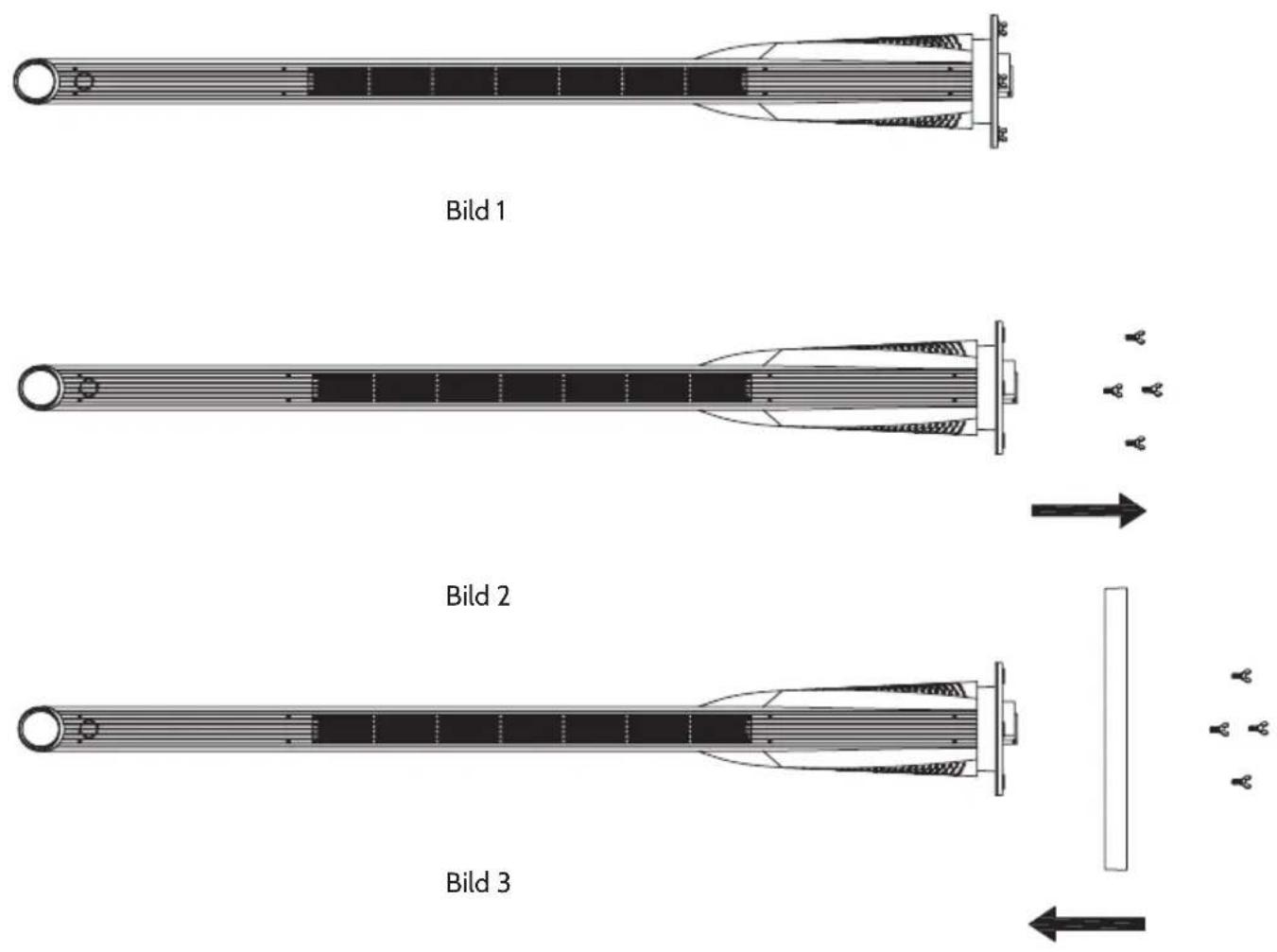

1. Entnehmen Sie die Gegenstände aus der Verpackung, einschließlich folgender vier Teile: Grundgerät, Standfuß, Fernbedienung und Flügelschrauben.
2. Legen Sie das Hauptgerät auf einen Tisch, so dass die Enden hervorragen (siehe Bild 1).
3. Verbinden Sie den Standfuß mit der Halterung des Grundgerätes. Verwenden Sie die Flügelschrauben (siehe Bild 2).
4. Richten Sie das Gerät auf. Stellen Sie es auf einen festen Untergrund.

Bedienelemente

1. Drücken Sie den Ein/Aus-Schalter auf der Rückseite des Gerätes. Das Gerät tritt mit einem Piepton in den Bereitsschaftsmodus. Alle Funktionen und Anzeigen sind noch aus.
2. Im Bereitschaftmodus werden keine Eingaben über das Bedienfeld angenommen außer der Taste 🎨. Drücken Sie 🔊 und das Gerät geht in den Betrieb über. Drücken Sie die Taste erneut, und das Gerät geht wieder in den Bereitschaftsmodus.

Im Betriebmodus sind es folgende Funktionen verfügbar:

Bedientasten

	Wechseln zwischen niedriger Leistung (1600 W) und hoher Leistung (2500 W).Bei niedriger Leistung erscheint in der Anzeige [IMAGE].Bei hoher Leistung erscheint in der Anzeige [IMAGE].
	Ein- und Ausschalten der Oszillation während des Betriebes.Im ausgeschalteten Zustand ist die Oszillations-Anzeige aus.Im eingeschalteten Zustand ist die Oszillations-Anzeige an.
	Einstellen des Timers während des Betriebes (1x drücken).Die Zeitanzeige [IMAGE], schaltet sich ein. Die Anzeige blinkt im 0,5 -Sekunden-Rhythmus. Drücken Sie in dem Moment die Tasten "UP (+)" und "DOWN (-)", um die Zeit in Stufen von 1 Stunde einzustellen (1-12 Stunden).Drücken Sie erneut SET, um die eingestellte Zeit zu bestätigen und die Timer-Einstellung zu verlassen. Wenn Sie keine Taste drücken oder eine andere Taste außer „UP (+)" und „DOWN (-)" wird der Timer mit der eingestellten Zeit nach 5 Sekunden aktiv.Wenn der Timer auf 0 gesetzt wurde, schaltet das Gerät sich ab und geht in den Stand-by-Modus über.Zum Verlassen des Timer-Modus drücken Sie noch einmal SET.

2x

Einstellen der Temperatur (während des Betriebes 2x drücken)

• Die Temperaturanzeige 88 ^1 schaltet sich ein. Die Anzeige blinkt zweimal die Sekunde. Drücken Sie in dem Moment die Tasten „UP (+)“ und „DOWN (-)“, um die Temperatur in Stufen von 1 °C einzustellen (15-28 °C).
• Drücken Sie erneut SET, um die eingestellte Temperatur zu bestätigen und die Temperatur-Einstellung zu verlassen.
• Wenn Sie keine Taste drücken oder eine andere Taste außer „UP (+)“ und „DOWN (-)“ wird die Temperatur angezeigt.

Temperaturfunktionen

• Wenn die Umgebungstemperatur unter -10 °C fällt, erscheint auf der Anzeige „LO“. Wenn die Umgebungstemperatur über 40 °C liegt, erscheint auf der Anzeige „HI“.
• Das Gerät hat erst 10 Sekunden nach dem Einschalten eine Temperaturmessung. Danach geht die Heizfunktion aus. wenn die Umgebungstemperatur über der eingestellten Temperatur liegt oder gleich ist. Die Anzeige geht aus und der Ventilator läuft 10 Sekunden nach. Der Schwenkbetrieb wird dann auch eingestellt, falls er eingeschaltet war. Die anderen Anzeigen bleiben gleich.
• Wenn die Umgebungstemperatur gefallen ist, und 2 °C unter der eingestellten Temperatur liegt, geht das Gerät wieder in den Heizmodus und ein evtl. gewählter Schwenkbetrieb geht wieder an. Die anderen Anzeigen erscheinen auch wieder.
• Wenn die Umgebungstemperatur die voreingestellte Temperatur von 25 °C erreicht, läuft das Gerät nur weiter, wenn Sie eine Temperatur von über 25 °C eingestellt haben.
• Wenn Sie den Timer- und die Temperaturmodus gleichzeitig eingestellt haben, erscheint ein Kreis in der Anzeige. Die Anzeige der Temperatur und der Zeit wechseln sich im 30-Sekunden-Rhythmus ab. Wenn der Timer nicht eingestellt ist oder auf „O“ steht, wird die Zeit nicht angezeigt.

WARTUNG

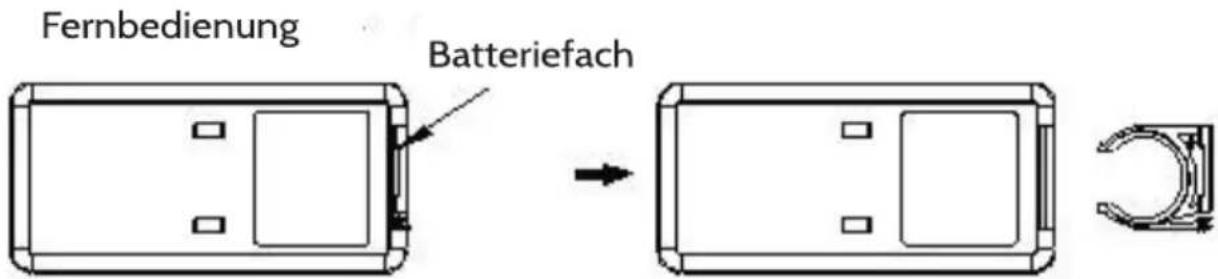

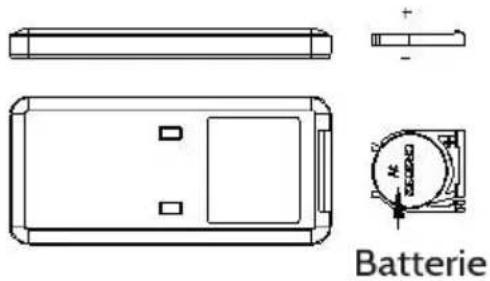

Batteriewechsel der Fernbedienung

• Ziehen Sie das Batteriefach der Fernbedienung heraus
• Achten Sie auf die Polarität und setzen Sie eine CR2032-Knopfzelle in das Batteriefach ein.
• Schieben Sie das Batteriefach wieder in die Fernbedienung.

Reinigung

• Achten Sie darauf, dass das Gerät vor der Reingigung ausgeschaltet ist.
• Verwenden Sie einen sauberen, feuchten Lappen.
• Verwenden Sie keine Reingungsmittel wie Beizmittel, Benzin, chemische Substanzen usw.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16,10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EG (LVD)

2011/65/EU (RoHS)

2012/206/EU (EVPG)

TECHNISCHE PARAMETER

Modellkennung(en) 10029344
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	2,5	kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat			nein
Mindestwärmeleistung P	min	1,5	kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			nein
Maximale kontinuierliche Wärmeleistung	Pmax	2,5	kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung (Ventilator-Motor)	elmax	2,444	kW		Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung el	min	1,583	kW Einstufige Wärmeleistung, keine Raumtemperaturkontrolle			nein
Im Bereitschaftszustand	elSB	0,5	W		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	ja
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	nein
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland
