BEDIENUNGSANLEITUNG Bravia KD55XF7000 SONY

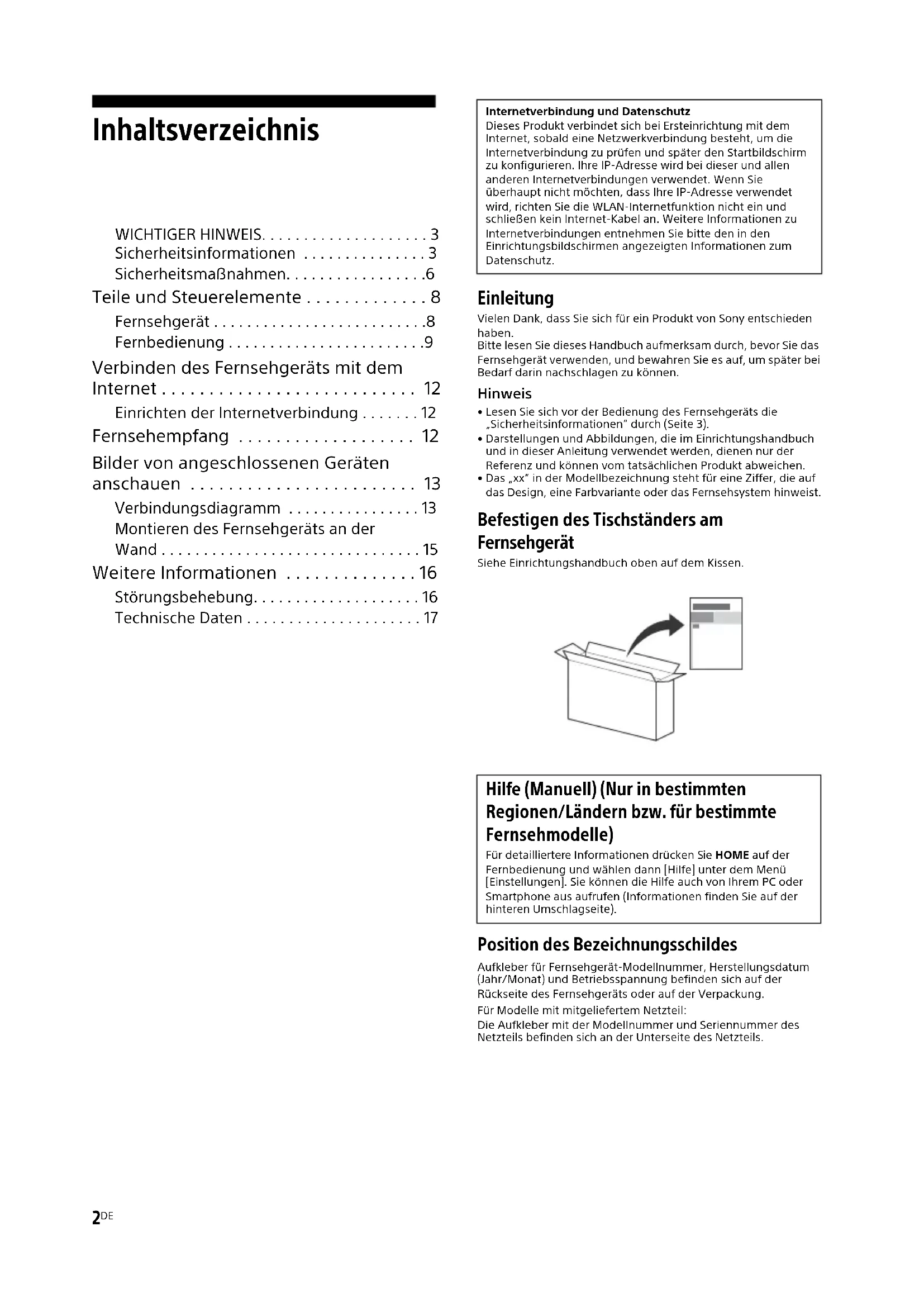

• KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx 4-732-891-21(1) Inhaltsverzeichnis WICHTIGER HINWEIS p. 3
• Sicherheitsinformationen p. 3
• Sicherheitsmaßnahmen p. 6
• Teile und Steuerelemente p. 8
• Fernsehgerät p. 8
• Fernbedienung p. 9
• Verbinden des Fernsehgeräts mit dem Internet p. 12
• Einrichten der Internetverbindung p. 12
• Fernsehempfang p. 12
• Bilder von angeschlossenen Geräten anschauen p. 13
• Verbindungsdiagramm p. 13
• Montieren des Fernsehgeräts an der Wand p. 15
• Weitere Informationen p. 16
• Störungsbehebung p. 16
• Technische Daten Einleitung Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können. Hinweis p. 17

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die „Sicherheitsinformationen“ durch (Seite 3).• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.• Das „xx“ in der Modellbezeichnung steht für eine Ziffer, die auf das Design, eine Farbvariante oder das Fernsehsystem hinweist. Befestigen des Tischständers am Fernsehgerät Siehe Einrichtungshandbuch oben auf dem Kissen. Position des Bezeichnungsschildes Aufkleber für Fernsehgerät-Modellnummer, Herstellungsdatum (Jahr/Monat) und Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung. Für Modelle mit mitgeliefertem Netzteil:Die Aufkleber mit der Modellnummer und Seriennummer des Netzteils befinden sich an der Unterseite des Netzteils.Internetverbindung und DatenschutzDieses Produkt verbindet sich bei Ersteinrichtung mit dem Internet, sobald eine Netzwerkverbindung besteht, um die Internetverbindung zu prüfen und später den Startbildschirm zu konfigurieren. Ihre IP-Adresse wird bei dieser und allen anderen Internetverbindungen verwendet. Wenn Sie überhaupt nicht möchten, dass Ihre IP-Adresse verwendet wird, richten Sie die WLAN-Internetfunktion nicht ein und schließen kein Internet-Kabel an. Weitere Informationen zu Internetverbindungen entnehmen Sie bitte den in den Einrichtungsbildschirmen angezeigten Informationen zum Datenschutz. Hilfe (Manuell) (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle) Für detailliertere Informationen drücken Sie HOME auf der Fernbedienung und wählen dann [Hilfe] unter dem Menü [Einstellungen]. Sie können die Hilfe auch von Ihrem PC oder Smartphone aus aufrufen (Informationen finden Sie auf der hinteren Umschlagseite).3

JEDERZEIT VON DIESEM

GERÄT FERN. Hinweis für Funkgeräte Hiermit erklärt Sony Visual Products Inc., dass die Funkanlagentypen KD-65XF7096, KD-65XF7093, KD-65XF7005, KD-65XF7004, KD-65XF7003, KD-65XF7002, KD-65XF7000, KD-55XF7096, KD-55XF7093, KD-55XF7077, KD-55XF7073, KD-55XF7005, KD-55XF7004, KD-55XF7003, KD-55XF7002, KD-55XF7000, KD-49XF7096, KD-49XF7093, KD-49XF7077, KD-49XF7073, KD-49XF7005, KD-49XF7004, KD-49XF7003, KD-49XF7002, KD-49XF7000, KD-43XF7096, KD-43XF7093, KD-43XF7077, KD-43XF7073, KD-43XF7005, KD-43XF7004, KD-43XF7003, KD-43XF7002, KD-43XF7000 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/ Dieses Rundfunkgerät ist in der EU ohne Verstoß gegen die geltenden Bestimmungen zur Nutzung von Funkfrequenzen einsetzbar. WARNUNG Achtung Es besteht Explosionsgefahr, wenn beim Ersetzen der Batterie ein falscher Batterietyp gewählt wird. Batterien dürfen nicht übermäßiger Hitze, wie Sonnenlicht, einem Feuer oder Ähnlichem oder extrem niedrigem Luftdruck ausgesetzt werden, der zu einer Explosion oder einem Austritt von entzündbaren Flüssigkeiten oder Gasen führen kann. Stabilitätsgefahr Ein Fernseher kann herunterfallen und dadurch schwere oder sogar tödliche Körperverletzungen verursachen. Stellen Sie einen Fernseher niemals auf einem instabilen Untergrund auf. Ein Fernseher kann herunterfallen und dadurch schwere oder sogar tödliche Körperverletzungen verursachen. Viele Verletzungen, insbesondere von Kindern, können vermieden werden, indem einfache Sicherheitsmaßnahmen eingehalten werden, wie z. B.:

• Verwendung von Regalen oder Sockeln, die vom Hersteller des Fernsehers empfohlen werden.

• Ausschließliche Verwendung von Möbeln, die den Fernseher sicher tragen können.

• Sicherstellung, dass der Fernseher nicht über den Rand des unterstützenden Möbelstücks übersteht.

• Keine Aufstellung des Fernsehers auf hohen Möbelstücken (z. B. Schränken oder Bücherregalen) ohne Verankerung des Möbelstücks und des Fernsehers auf einem geeigneten Träger.

• Keine Aufstellung des Fernsehers auf Tüchern oder anderen Materialien, die sich evtl. zwischen dem Fernseher und dem unterstützenden Möbelstück befinden.

• Aufklärung von Kindern über die Gefahren beim Klettern auf Möbelstücke, um den Fernseher oder seine Regler zu erreichen. Wenn Sie Ihren vorhandenen Fernseher behalten und an einem anderen Ort aufstellen, sollten die gleichen Hinweise wie oben genannt beachtet werden. Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. Geräte, die über den Netzanschluss oder über andere Geräte mit Schutzerdungsanschluss an die Schutzerdung der Gebäudeinstallation und über Koaxialkabel an ein Fernsehverteilsystem angeschlossen sind, können unter Umständen eine Brandgefahr darstellen. Der Anschluss an ein Fernsehverteilsystem muss daher über eine Einrichtung erfolgen, die unterhalb eines bestimmten Frequenzbereichs (Trennwandler, siehe EN 60728-11) eine galvanische Trennung gewährleistet. Installation

• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.

• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.

• Stellen Sie das Fernsehgerät so auf, dass der Tischständer des Fernsehgeräts nicht über den Fernsehständer (nicht mitgeliefert) hinausragt. Wenn der Tischständer über den Fernsehständer hinausragt, kann das Fernsehgerät umkippen und herunterfallen, was zu Verletzungen bzw. Schäden am Fernsehgerät führen kann.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung – SU-WL450 WICHTIGER HINWEIS Dieses Produkt wurde von oder für die Sony Visual Products Inc. hergestellt. EU Importeur: Sony Europe Limited. Anfragen an den Importeur oder zur Produktkonformität auf Grundlage der Gesetzgebung in Europa senden Sie bitte an den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Sicherheitsinformationen4

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt, konstruiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen. Transport

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.

• Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nötig.

• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.

• Halten Sie das Fernsehgerät sicher an der Unterseite fest, wenn Sie es anheben oder transportieren.

• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.

• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. Verhinderung des Umkippens KD-65/55XF70xx KD-49/43XF70xx Luftzirkulation

• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.

• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).

• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten. Installation an der Wand Aufstellung auf dem Standfuß Schraube (M6) Wandhalterung 8 mm - 12 mm Rückwärtige Abdeckung des Fernsehgeräts 8 mm - 12 mm

{15 kgf·cm} M6-Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert) Schraube (nicht mitgeliefert) 8 mm - 12 mm

{15 kgf·cm} M6-Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert) Schraube (nicht mitgeliefert) 30 cm 10 cm 10 cm 10 cm Lassen Sie mindestens so viel Platz um das Gerät. 30 cm 10 cm 10 cm Lassen Sie mindestens so viel Platz um das Gerät. 6 cm5

• Um eine ausreichende Belüftung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden: Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf. Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf. Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf. Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt. Netzkabel Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben:

• Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern gelieferte Netzkabel.

• Stecken Sie den Stecker ganz in die Netzsteckdose.

• Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220 V - 240 V Wechselstrom ausgelegt.

• Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel.

• Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren.

• Halten Sie das Netzkabel von Wärmequellen fern.

• Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr. Hinweis

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.

• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermäßig. Die blanken Adern im Inneren des Kabels könnten freiliegen oder brechen.

• Nehmen Sie am Netzkabel keine Veränderungen vor.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel.

• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.

• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen.

• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt. HINWEIS ZUM NETZTEIL (nur Modelle mit mitgeliefertem Netzteil) Warnung Um das Risiko eines Brandes oder Stromschlags zu reduzieren, sollten Sie das Gerät weder Regen noch Feuchtigkeit aussetzen. Stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, auf das Gerät, um die Gefahr eines Brandes oder Stromschlags zu verringern. Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder an einem ähnliche Ort.

• Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Geräts befindet und leicht zugänglich ist.

• Verwenden Sie unbedingt das mitgelieferte Netzteil und Netzkabel.

• Verwenden Sie keine anderen Netzteile. Andernfalls kann es zu einer Fehlfunktion kommen.

• Schließen Sie das Netzkabel an eine leicht zugängliche Netzsteckdose an.

• Wickeln Sie das Netzkabel nicht um das Netzteil. Andernfalls kann die Litze im Inneren durchtrennt werden und/oder es kann zu einer Fehlfunktion des Medienreceivers kommen.

• Berühren Sie das Netzteil nicht mit feuchten Händen.

• Sollten am Netzteil irgendwelche Störungen auftreten, lösen Sie das Netzteil sofort von der Netzsteckdose.

• Solang eine Verbindung zur Netzsteckdose besteht, ist das Gerät nicht vom Netzstrom getrennt, auch wenn das Gerät selbst ausgeschaltet wurde.

• Da sich das Netzteil erwärmt, wenn es längere Zeit verwendet wird, kann es sich sehr heiß anfühlen, wenn Sie es mit der Hand berühren. Verbotene Nutzung Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann. Standorte:

• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch. Umgebungen:

• An heissen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden. Situationen:

• Mit nassen Händen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehör benutzen. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

• Das Fernsehgerät wird so aufgestellt, dass es frei in einen offenen Raum hineinragt. Andernfalls besteht die Gefahr, dass eine Person oder ein Gegenstand dagegenstößt und es kann zu Verletzungen oder Sachschäden kommen.

• Das Fernsehgerät wird an einem feuchten oder staubigen Ort oder in einem Raum mit fettigem Rauch oder Dampf aufgestellt (in der Nähe von Kochstellen oder Luftbefeuchtern). Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.

• Das Fernsehgerät wird an Orten mit extremen Temperaturen aufgestellt, etwa in direktem Sonnenlicht, in der Nähe einer Heizung oder eines Warmluftauslasses. Andernfalls kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät.

• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldämpfe usw. beschädigt werden.

• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht. Die Luftzirkulation wird unterbunden. Wand Wand6

• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feuchtigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in einem solchen Fall vor dem Einschalten des Fernsehgeräts vollständig verdunsten. Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.

• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Anderenfalls könnte es zu einem elektrischen Schlag kommen. Wenn das Gerät nicht benutzt wird

• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.

• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.

• Bei einigen Fernsehgeräten gibt es möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Kinder

• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.

• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden. Falls folgende Probleme auftreten... Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an Ihren Händler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lassen. Wenn:

• Das Netzkabel beschädigt ist.

• Der Stecker nicht fest in der Netzsteckdose sitzt.

• Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist.

• Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen. Hinweis zur Temperatur des LCD-TVs Wenn der LCD-TV längere Zeit genutzt wird, erwärmt sich der Bereich um den Bildschirm herum. Dieser Bereich kann sich heiß anfühlen, wenn Sie ihn mit der Hand berühren. Fernsehen

• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.

• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen. LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99 % und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.

• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.

• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.

• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.

• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.

• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien. Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.

• Sprühen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerät. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerät gelangen und so Schäden am Fernsehgerät verursachen.

• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommen.

• Um eine ausreichende Belüftung zu gewährleisten, wird regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.

• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt. Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bild- und/oder Tonstörungen auftreten.

• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird.

• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein HF-Kabel von unter 30 m Länge für den terrestrischen/Satelliten-/CATV-Eingang verwendet wird. Empfehlung für Stecker des F-Typs Der Vorsprung der inneren Leitung ab dem Verbindungsteil darf höchstens 1,5 mm betragen. Sicherheitsmaßnahmen max. 1,5 mm (Referenzabbildung für Stecker des F-Typs) max. 7 mm7

Vorsichtshinweis zum Umgang mit der Fernbedienung

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.

• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.

• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sie bitte geltende Entsorgungsrichtlinien für Batterien. Wenden Sie sich ggf. an die zuständige Behörde.

• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.

• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf. Drahtlosfunktion des Geräts

• Das Gerät darf nicht in der Nähe medizinischer Geräte (Schrittmacher usw.) betrieben werden, da dies deren Funktionsweise beeinträchtigen kann.

• Obwohl dieses Gerät verschlüsselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schützen. Für etwaige Probleme diesbezüglich kann keine Haftung übernommen werden.

• Dieses Gerät sollte in einem Mindestabstand von 20 cm zwischen der Antenne dieses Geräts und dem Körper einer Person installiert und betrieben werden. Entsorgen des Fernsehgeräts Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Auf einigen Akkus/Batterien wird dieses Symbol eventuell mit einem zusätzlichen chemischen Symbol verwendet. Das chemische Symbol für Blei (Pb) wird hinzugefügt, wenn die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie/der Akku korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling der Batterie/des Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.8

• Ermöglicht den Zugriff auf zahlungspflichtige TV-Dienste. Erläuterungen dazu finden Sie in der Bedienungsanleitung im Lieferumfang des CAM.

• Stecken Sie die Smart-Card nicht direkt in den CAM-Steckplatz des Fernsehgeräts. Sie muss in das Conditional Access Module eingesetzt werden, das Sie von Ihrem autorisierten Händler erhalten haben.

• CAM wird in einigen Ländern/Gebieten nicht unterstützt. Fragen Sie dazu einen autorisierten Händler.

• Möglicherweise wird eine CAM-Meldung angezeigt, wenn Sie nach der Wiedergabe von Internetvideos zu einem Digitalprogramm umschalten. (Betrieb) / + / – Drücken Sie kurz , um das Fernsehgerät einzuschalten. Drücken Sie lange , bis das Fernsehgerät ausgeschaltet wird. Wenn das Fernsehgerät eingeschaltet ist, Lautstärke Drücken Sie die Taste + oder –, um die Lautstärke zu erhöhen/verringern. Sie können auch drücken, bis die Benachrichtigung angezeigt wird. Erhöht/verringert die Lautstärke durch Drücken der Taste + oder –. Input Drücken Sie , bis die Benachrichtigung angezeigt wird. Wechselt die ausgewählte Eingangsquelle durch Drücken der Taste + (auf) oder – (ab). Programm Drücken Sie , bis die Benachrichtigung PROG angezeigt wird. Wählen Sie das Programm durch Drücken der Taste + (auf) oder – (ab). (Sensoren/LED-Anzeige)

• Empfängt Signale von der Fernbedienung. Bedecken Sie den Sensor nicht. Dies kann seine Funktion beeinträchtigen.

• Leuchtet bernsteinfarben auf, wenn der [Abschalttimer]* oder [Einschalttimer]* eingestellt ist gestellt ist oder sich das Fernsehgerät im Modus „Bilderrahmen“* befindet.

• Leuchtet weiß, wenn [Energie sparen]* auf [Bild aus]* eingestellt ist.

• Leuchtet weiß, wenn das Fernsehgerät eingeschaltet ist.

• Leuchtet nicht, wenn sich das Fernsehgerät im Bereitschaftsmodus befindet.

• Blinkt, während die Fernbedienung betätigt wird.

• Leuchtet im Aufnahmemodus rot auf. (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle)
• Für detailliertere Informationen drücken Sie HOME auf der Fernbedienung und wählen dann [Hilfe] unter dem Menü [Einstellungen].Hinweis• Achten Sie darauf, dass das Fernsehgerät vollständig ausgeschaltet ist, bevor Sie das Netzkabel abziehen.• Um das Fernsehgerät vollständig vom Stromnetz zu trennen, ziehen Sie den Stecker aus der Steckdose.• Warten Sie beim Durchführen der Eingangsauswahl einen Augenblick, bis auf den anderen Eingang umgestellt wurde. Teile und Steuerelemente9

Fernbedienung / (Eingangsauswahl / Text halten)

• Zeigt die Eingangsquelle an und wählt sie aus.

• Hält im Textmodus bei der aktuellen Seite an. DIGITAL/ANALOG Schaltet zwischen digitalem und analogem Eingang um. Zifferntasten

• Wählt die Kanäle aus. Geben Sie für Zahlen von 10 und darüber die beiden Ziffern rasch hintereinander ein.

• Geben Sie im Textmodus die dreistellige Seitennummer ein, um die Seite auszuwählen. EXIT Kehrt zum vorherigen Bildschirm zurück oder beendet das Menü. Wenn ein Dienst einer interaktiven Anwendung verfügbar ist, drücken Sie diese Option, um den Dienst zu beenden. Farbtasten Zeigt einen Bedienungsleitfaden an (wenn Farbtasten verfügbar sind). YouTube (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle) Ruft den „YouTube“-Online-Service auf. / (Info / Textanzeige)

• Zeigt Informationen an. Ein einmaliges Drücken zeigt Informationen zum derzeit angeschauten Programm/Eingang an. Ein erneutes Drücken beendet die Anzeige auf dem Bildschirm.

• Im Textmodus werden ausgeblendete Informationen angezeigt (z. B. Antworten auf Quizfragen). SLEEP Drücken Sie die Taste mehrmals, bis das Fernsehgerät die Zeit in Minuten anzeigt ([Aus]/[15 min]/[30 min]/[45 min]/[60 min]/ [90 min]/[120 min]), die es eingeschaltet bleiben soll, bevor es sich ausschaltet. Um den Abschalttimer abzubrechen, drücken Sie mehrmals SLEEP, bis [Aus] angezeigt wird. //// (Auswahl / Eingabe)

• Wählen Sie Elemente aus oder stellen Sie sie ein.

• Bestätigen Sie die ausgewählten Elemente. Die Form der Fernbedienung sowie die Position, Verfügbarkeit und Funktion der Fernbedienungstasten können abhängig von Region/Land/Fernsehgerät-Modell variieren.10

• Kehrt zum vorherigen Bildschirm eines angezeigten Menüs zurück.

• Hält die Wiedergabe an, wenn Foto-/ Musik-/Video-Dateien wiedergegeben werden. HOME Zeigt das Menü an oder hebt die Anzeige auf. +/– (Lautstärke) Stellt die Lautstärke ein. AUDIO Wählen Sie für das aktuelle Programm den Ton der mehrsprachigen Quelle oder Zweiton aus (abhängig von der Programmquelle). (Untertitel) Ändert die Untertitel-Einstellung.

• Bedient Medieninhalte im Fernsehgerät und im angeschlossenen BRAVIA Sync- fähigem Gerät.

• Diese Taste kann auch für die Wiedergabe von VOD-Diensten (Video-on-Demand) verwendet werden. Die Verfügbarkeit ist vom VOD-Dienst abhängig. REC (nicht verfügbar für Italien) Zeichnet das aktuelle Programm mit der USB-Festplattenaufzeichnungsfunktion auf. (TV-Bereitschaft) Schaltet das Fernsehgerät ein oder schaltet es in den Bereitschaftsmodus. SYNC MENU Drücken Sie hier, um das BRAVIA Sync-Menü anzuzeigen und das angeschlossene HDMI- Gerät unter [Geräteauswahl] auszuwählen. Im BRAVIA Sync-Menü können die folgenden Optionen auswählt werden. Gerätesteuerung: Verwenden Sie die [Gerätesteuerung], um Geräte zu bedienen, die mit BRAVIA Sync – Steuerung kompatibel sind. Wählen Sie Optionen aus [Home (Menü)], [Optionen], [Inhaltsliste] und [Ausschalten] aus, um das Gerät zu bedienen. Lautsprecher: Wählt [TV-Lautsprecher] oder [Audiosystem] für die Ausgabe des Fernsehgerätetons an den TV-Lautsprechern oder einem angeschlossenen Audiogerät aus. TV-Steuerung: Verwenden Sie das Menü [TV-Steuerung], um das Fernsehgerät über das Menü [Home (Menü)] oder [Optionen] zu bedienen. Zurück zu TV: Wählen Sie diese Option, um zum Fernsehprogramm zurückzukehren. (Text) Im Textmodus wird ausgestrahlter Text angezeigt. Mit jedem Drücken von durchläuft die Anzeige folgende Elemente: Text Text über TV-Bild (Mischmodus) Kein Text (Textdienst beenden) NETFLIX (Nur in bestimmten Regionen/ Ländern bzw. für bestimmte Fernsehmodelle) Ruft den „NETFLIX“-Online-Service auf. GUIDE (EPG) Zeigt den Digital EPG (digitale elektronische Programmzeitschrift) an. OPTIONS Zeigt eine Liste an, die Tastenkürzel zu einigen Einstellungsmenüs enthält. Die aufgeführten Optionen sind je nach aktuellen Eingang und Inhalt unterschiedlich. (Springen) Kehrt zum vorherigen Kanal oder Eingang zurück, wenn dieser für mehr als 15 Sekunden angeschaut wurde. PROG +/–/ /

• Wählt den nächsten (+) oder vorherigen (–) Kanal.

• Wählt im Textmodus die nächste ( ) oder vorherige ( ) Seite. (Stumm) Stellt den Ton stumm. Ein erneutes Drücken hebt die Stummschaltung auf. TITLE LIST (nicht verfügbar für Italien) Zeigt die Titelliste an.11

(Wide-Modus) Stellt die Bildschirmanzeige ein. Drücken Sie sie mehrmals, um den gewünschten Wide- Modus auszuwählen. Tipp

• Die Zifferntasten 5, , PROG + und AUDIO verfügen über Tastpunkte. Verwenden Sie die Tastpunkte als Bezugspunkte beim Bedienen des Fernsehgeräts. Hinweis

• Wenn Untertitel ausgewählt wurden und der Benutzer über die Text-Taste eine digitale Textanwendung startet, kann es unter bestimmten Bedingungen vorkommen, dass die Untertitel nicht mehr angezeigt werden. Wenn Sie die digitale Textanwendung beenden, wird die Dekodierung der Untertitel automatisch wieder aufgenommen.12

D:\SONY TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\040WAT.fm masterpage: Left KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx 4-732-891-21(1) Einrichten der Internetverbindung Um die Netzwerkfunktionen Ihres Fernsehgeräts verwenden zu können, muss es mit dem Internet verbunden sein. HOME [Systemeinstellungen] [Grundeinstellungen] [Netzwerk] [Netzwerkeinstellung].Für detailliertere Informationen drücken Sie HOME auf der Fernbedienung und wählen dann [Hilfe] unter dem Menü [Einstellungen]. 1 Drücken Sie am Fernsehgerät oder auf der Fernbedienung, um das Fernsehgerät einzuschalten. 2 Drücken Sie DIGITAL/ANALOG, um zwischen den digitalen und analogen Eingängen umzuschalten. 3 Drücken Sie die Zifferntasten oder PROG +/–, um einen Fernsehkanal auszuwählen. 4 Drücken Sie +/–, um die Lautstärke einzustellen Im Digitalmodus Für kurze Zeit wird ein Informationsfeld eingeblendet. In diesem Feld werden möglicherweise folgende Symbole angezeigt. Verbinden des Fernsehgeräts mit dem Internet Fernsehempfang

Datendienst (Angebot des Senders) Radiosender Verschlüsselter Dienst bzw. nur für Abonnenten Mehrere Audiosprachen verfügbar Untertitel verfügbar Untertitel und/oder Ton für Hörgeschädigte verfügbar Empfohlenes Mindestalter für die aktuelle Sendung (3 bis 18 Jahre) Kindersicherung Digitale Programmsperre Audio für Sehbehinderte verfügbar Sprachausgabe für Untertitel verfügbar Mehrkanalaudio verfügbar13

Verbindungsdiagramm Sie können eine breite Palette optionaler Geräte an Ihr Fernsehgerät anschließen. Hinweis

• Je nach Modell des Fernsehgeräts kann der Anschluss eines großen USB-Geräts andere angeschlossene Geräte daneben stören.• Wenn Sie ein großes USB-Gerät anschließen, schließen Sie es nur an die Buchse USB 1 an. Bilder von angeschlossenen Geräten anschauen Kopfhörer/ Audiosystem/ Subwoofer HDMI-Gerät

Zugangs- kontroll- modul Digitale Standbildkamera/ Camcorder/USB- Speichermedium Audiosystem mit ARC/HDMI-Gerät Digitale Standbildkamera/ Camcorder/USB- Speichermedium HDMI-Gerät Kabel/Antenne/ Externe Box

Router Audiosystem mit optischem Audioeingang Videorecorder/ Videospielkonsolen/ DVD-Player/ Camcorder/Externe Box*

Anschlüsse, Bezeichnungen und Funktionen können je nach Region, Land und Modell des Fernsehgeräts variieren.

Unterstützt nur 3-polige Stereo-Miniklinke.

Für ein externes Gerät, das nur einen Anschluss vom Typ SCART AV OUT hat, verwenden Sie einen SCART-Cinch- Adapter. < 12 mm < 21 mm < 14 mm15

Montieren des Fernsehgeräts an der Wand Die Anleitung dieses Fernsehgeräts enthält nur die Schritte, um das Fernsehgerät für die Wandmontage vorzubereiten, bevor es an der Wand angebracht wird. An die Kunden: Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren. An Sony-Händler und -Fachleute: Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts Ihre volle Aufmerksamkeit der Sicherheit. Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert), um das Fernsehgerät an der Wand zu montieren. Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die Installationsanleitung im Lieferumfang der Wandhalterung. Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen (Wandhalterung) auf der Produktseite Ihres Fernsehgerätmodells. www.sony.eu/support/ Für die Montage dieses Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.16

D:\SONY TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm masterpage: Left KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx 4-732-891-21(1) Störungsbehebung Wenn die LED-Anzeige rot blinkt, zählen Sie, wie oft sie blinkt (die Intervallzeit beträgt drei Sekunden). Wenn die LED-Anzeige rot blinkt, setzen Sie das Fernsehgerät zurück, indem Sie das Netzkabel zwei Minuten lang vom Fernsehgerät trennen und das Fernsehgerät dann wieder einschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler oder den Sony- Kundendienst und geben Sie an, wie oft die LED-Anzeige rot blinkt (die Intervallzeit beträgt drei Sekunden). Drücken Sie am Fernsehgerät, um es auszuschalten, trennen Sie das Netzkabel und informieren Sie Ihren Händler oder den Sony-Kundendienst. Wenn die LED-Anzeige nicht blinkt, prüfen Sie die folgenden Elemente. Wenn das Problem bestehen bleibt, lassen Sie Ihr Fernsehgerät von einem qualifizierten Techniker warten. Kein Bild (Bildschirm ist dunkel) und kein Ton Prüfen Sie die Antennen- oder Kabelverbindung. Verbinden Sie das Fernsehgerät mit der Netzsteckdose und drücken Sie am Fernsehgerät oder an der Fernbedienung. Doppelbilder oder Ghosting Prüfen Sie die Antennen-/Kabelverbindung, die Position oder die Ausrichtung. Auf dem Bildschirm sind nur Schnee und Rauschen zu sehen Prüfen Sie, ob die Antenne beschädigt oder verbogen ist. Prüfen Sie, ob die Antenne das Ende ihrer Lebensdauer erreicht hat (drei bis fünf Jahre im normalen Gebrauch, ein bis zwei Jahre am Meer). Verzerrtes Bild (punktierte Linien oder Streifen) Halten Sie das Fernsehgerät von elektrischen Rauschquellen wie etwa Fahrzeugen, Motorrädern, Haartrocknern oder optionalen Geräten fern. Lassen Sie beim Installieren von optionalen Geräten etwas Abstand zwischen dem optionalen Gerät und dem Fernsehgerät. Prüfen Sie die Antennen- oder Kabelverbindung. Halten Sie das Antennenkabel von anderen Anschlusskabel fern. Bild- oder Tonrauschen beim Anschauen eines Fernsehsenders Stellen Sie [AFT] (Automatic Fine Tuning, automatische Feinabstimmung) ein, um einen besseren Empfang zu erhalten. Diese Funktion ist nur für analoge Fernsehkanäle gedacht. Verzerrte Bildkonturen Ändern Sie die gegenwärtige Einstellung von [Film Modus]* auf andere Einstellungen. Das Fernsehgerät schaltet sich automatisch aus (das Fernsehgerät tritt in den Bereitschaftsmodus ein) Prüfen Sie, ob der [Abschalttimer]* aktiviert ist. Prüfen Sie, ob die [Dauer]* mit [Einschalttimer]* oder [Bilderrahmen-Einstellungen]*. Prüfen Sie, ob der [TV-Standby nach Nichtbenutzung]* aktiviert ist. Einige Eingangsquellen lassen sich nicht auswählen Wählen Sie [AV-Einstellungen]* und wählen Sie [Immer]* der Eingangsquelle. Die Fernbedienung funktioniert nicht Ersetzen Sie die Batterien.

• Für detailliertere Informationen drücken Sie HOME auf der Fernbedienung und wählen dann [Hilfe] unter dem Menü [Einstellungen]. Weitere Informationen Bild Allgemeines17

Technische Daten System Bildschirmsystem LCD (Flüssigkristallbildschirm), LED- Hintergrundlicht Fernsehnorm Abhängig von Landes-/Gebietsauswahl/ Fernsehgerätemodell Analog: B/G, D/K, I Digital: DVB-T/DVB-C DVB-T2*

: DVB-S/DVB-S2 Farb-/Videosystem Analog: PAL/SECAM/NTSC3.58 (nur video)/ NTSC4.43 (nur video) Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP/MP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60 Bilder/s) Kanalbereich Abhängig von Landes-/Gebietsauswahl/ Fernsehgerätemodell Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellite*

: IF Frequenz 950-2.150 MHz Tonausgänge 10 W + 10 W Wireless-Technologie Frequenzbänder Software-Version TV: v8.___-____-_.___-____ / v8.___-____* Siehe [Kundenservice & Hilfe] unter dem Menü [Grundeinstellungen]. Eventuelle zukünftige Aktualisierungen der Software/Firmware für dieses Gerät/Zubehör/ Bauteil werden nie deren Erfüllung der Richtlinie 2014/53/EG beeinträchtigen.

• Nur in bestimmten Ländern/Regionen bzw. für bestimmte Fernsehmodelle. Eingangs-/Ausgangsbuchsen Antenne/Kabel 75 Ohm, externer Anschluss für VHF/UHF Satellitenantenne*

• HDMI IN 2 und IN 3 unterstützen High-Quality-HDMI- Formate wie etwa 4K 60p/50p 4:2:0 10 bit, 4:4:4, 4:2:2. PC-Eingang: (Auflösung (Horizontalfrequenz, Vertikalfrequenz)) 640 × 480, 31,5 kHz, 60 Hz 800 × 600, 37,9 kHz, 60 Hz

• Das 1080p-Timing wird als Video-Timing und nicht als Computer-Timing für das Bildschirmformat behandelt, wenn es auf den HDMI-Eingang angewendet wird. Audio: Zweikanal linear PCM: 32/44,1/48 kHz 16/20/ 24 Bit, Dolby Digital, Dolby Digital Plus, DTS ARC (Audiorückkanal) (nur HDMI IN 3) Zweikanal linear PCM: 48 kHz 16 Bit, Dolby Digital, Dolby Digital Plus, DTS DIGITAL AUDIO OUT (OPTICAL) Digitale optische Buchse (Zweikanal linear PCM: 48 kHz 16 Bit, Dolby Digital, DTS) AUDIO OUT / (Stereo-Minibuchse) Kopfhörer, Audio-Ausgang, Subwoofer 1, 2, 3 (HDD REC) (Funktion nicht verfügbar in Italien) USB-Anschluss CAM-Slot (Zugangskontrollmodul) DC IN 19.5 V (nur Modelle mit mitgeliefertem Netzteil) Netzteileingang WLAN (IEEE802.11b/g/n) Frequenzbereich Ausgangsleistung

D:\SONY TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm masterpage: Left KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx 4-732-891-21(1) LAN (Je nach Land/Gebiet) 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/ 100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.) Sonstiges Optionales Zubehör Wandhalterung: SU-WL450 Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % RLF (nicht kondensierend) Stromversorgung, Produktdatenblatt und anderes Stromversorgung außer Modell mit mitgeliefertem Netzteil 220 V - 240 V Wechselstrom, 50 Hz nur Modelle mit mitgeliefertem Netzteil 19,5 V Gleichstrom mit Netzteil Bemessung: Eingang 220 V - 240 V Wechselspannung, 50 Hz Energieeffizienzklasse KD-65XF70xx: A+ KD-55XF70xx: A KD-49XF70xx: A KD-43XF70xx: A Bildschirmgröße (diagonal gemessen) (ca.) KD-65XF70xx: 163,9 cm / 65 Zoll KD-55XF70xx: 138,8 cm / 55 Zoll KD-49XF70xx: 123,2 cm / 49 Zoll KD-43XF70xx: 108,0 cm / 43 Zoll Leistungsaufnahme Im [Standard]-Modus KD-65XF70xx: 106 W KD-55XF70xx: 111 W KD-49XF70xx: 73 W KD-43XF70xx: 64 W Im [Brillant]-Modus KD-65XF7096: 182 W KD-65XF7093: 171 W KD-65XF7005: 182 W KD-65XF7004: 182 W KD-65XF7003: 171 W KD-65XF7002: 171 W KD-65XF7000: 171 W KD-55XF7096: 183 W KD-55XF7093: 172 W KD-55XF7077: 183 W KD-55XF7073: 172 W KD-55XF7005: 183 W KD-55XF7004: 183 W KD-55XF7003: 172 W KD-55XF7002: 172 W KD-55XF7000: 172 W KD-49XF7096: 115 W KD-49XF7093: 100 W KD-49XF7077: 115 W KD-49XF7073: 100 W KD-49XF7005: 115 W KD-49XF7004: 115 W KD-49XF7003: 100 W KD-49XF7002: 100 W KD-49XF7000: 100 W KD-43XF7096: 100 W KD-43XF7093: 95 W KD-43XF7077: 100 W KD-43XF7073: 95 W KD-43XF7005: 100 W KD-43XF7004: 100 W KD-43XF7003: 95 W KD-43XF7002: 95 W KD-43XF7000: 95 W Durchschnittlicher jährlicher Energieverbrauch*

KD-65XF70xx: 155 kWh KD-55XF70xx: 162 kWh KD-49XF70xx: 107 kWh KD-43XF70xx: 93 kWh Leistungsaufnahme in Bereitschaft*

0,50 W Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)

Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/S2-Technologie oder Satellitenantennenanschlüsse.

Energieverbrauch pro Jahr, basierend auf der Leistungsaufnahme des Fernsehers bei 4 Betriebsstunden am Tag für 365 Tage. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehers ab.

Die spezifizierte Leistungsaufnahme bei Bereitschaft wird erreicht, wenn das Fernsehgerät die notwendigen internen Verarbeitungen abgeschlossen hat.

Die angegebene Leistungsaufnahme im Standby- Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. Hinweis

• Die Verfügbarkeit von optionalem Zubehör hängt von Land/Region/Fernsehgerätemodell/Vorrätigkeit ab.

• Entfernen Sie nicht die Dummykarte aus dem Einschub TV CAM (Zugangskontrollmodul), außer Sie möchten eine Smartcard einsetzen, die in einem CAM sitzt.

• Design und technische Daten unterliegen unangekündigten Änderungen. Anmerkungen zu Funktionen für digitale Sender

• Digitalfernsehen (terrestrisches DVB-T, Satellit und Kabel), interaktive Dienste und Netzwerkfunktionen sind möglicherweise nicht in allen Ländern oder Regionen verfügbar. Einige Funktionen sind möglicherweise bei einigen Anbietern und in manchen Netzwerkumgebungen nicht aktiviert oder funktionieren evtl. nicht ordnungsgemäß. Einige TV-Dienstleister verlangen u. U. eine Gebühr für ihre Dienste.

• Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-, H.264/ MPEG-4 AVC- und H.265/HEVC-Codecs. Eine Kompatibilität mit allen Betreibern/ Dienstsignalen, die sich im Laufe der Zeit ändern können, kann jedoch nicht garantiert werden. Informationen zu Warenzeichen

• Die Begriffe HDMI und HDMI High- Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D- Symbol sind Markenzeichen von Dolby Laboratories.

• „BRAVIA“, und BRAVIA Sync sind Marken oder eingetragene Marken der Sony Corporation.

• „Blu-ray Disc“, „Blu-ray“ und das „Blu-ray Disc“-Logo sind Marken der Blu-ray Disc Association.

• Die DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

• TUXERA ist ein eingetragenes Markenzeichen der Tuxera Inc. in den USA und in anderen Ländern.

• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® und Miracast® sind eingetragene Marken der Wi-Fi Alliance.

• Wi-Fi Protected Setup™ ist eine Marke der Wi-Fi Alliance.

• Das Wi-Fi CERTIFIED™-Logo ist ein Gütezeichen der Wi-Fi Alliance.

• Netflix ist eine eingetragene Marke von Netflix, Inc.

• „YouTube“ und das „YouTube-Logo“ sind eingetragene Marken von Google Inc. Nur für Satellitenmodelle:

• DiSEqC™ ist ein Markenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.

• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.20
