Technische Merkmale	Multifunktions-Elektrobackofen, Fassungsvermögen 72 Liter, Leistung 2200 W
Gararten	Umluft, Grill, traditionelle Garung, Auftauen
Abmessungen	Breite: 60 cm, Höhe: 60 cm, Tiefe: 55 cm
Gewicht	Nettogewicht: 35 kg
Bedienung	Digitales Bedienfeld, Timer, einstellbarer Thermostat bis 250B0C
Wartung	Leichte Reinigung mit emaillierter Innenbeschichtung
Sicherheit	Türverriegelungssystem, Schutz vor Überhitzung
Inklusive Zubehör	Gitter, Backblech, Rezeptheft
Garantie	2 Jahre
Allgemeine Informationen	Energieklasse A, CE-konform

Häufig gestellte Fragen - F72 PKM

Wie stelle ich die Temperatur des PKM F72 Ofens ein?

Drehen Sie den Temperaturregler am Bedienfeld, bis die gewünschte Temperatur erreicht ist. Die Temperaturen werden in Grad Celsius angezeigt.

Was tun, wenn der Ofen nicht heizt?

PrFCfen Sie, ob der Ofen richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie auch sicher, dass der Temperaturregler korrekt eingestellt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie reinige ich das Innere des Ofens?

Reinigen Sie das Innere des Ofens mit einem weichen Tuch und einem nicht scheuernden Reinigungsmittel. Vermeiden Sie raue Schw¤mme, die die Oberfl¤che zerkratzen k¶nnten.

Wie benutze ich die Timer-Funktion?

Drehen Sie den Timer-Knopf auf die gewFCnschte Dauer. Der Ofen gibt einen Signalton ab, wenn die Zeit abgelaufen ist.

Der Ofen macht ein seltsames Ger¤usch, was soll ich tun?

Ein leichtes Ger¤usch ist w00¤hrend des Betriebs normal. Wenn das Ger¤usch laut oder ungewF6hnlich ist, ziehen Sie das GerE4t aus der Steckdose und kontaktieren Sie den Kundendienst fFCr Hilfe.

Wie groDF ist das FassungsvermF6gen des PKM F72 Ofens?

Der PKM F72 Ofen hat ein FassungsvermF6gen von 50 Litern, was ihn ideal fFCr das Garen groDFer Mengen an Lebensmitteln macht.

Wie heize ich den Ofen vor?

Stellen Sie die gewFCnschte Temperatur ein und lassen Sie den Ofen etwa 10 bis 15 Minuten leer laufen, bevor Sie Ihre Speisen hineinstellen.

Die Innenbeleuchtung des Ofens geht nicht an, was soll ich tun?

PrFCfen Sie, ob der Ofen eingeschaltet ist. Wenn das Licht immer noch nicht angeht, ist mF6glicherweise die GlFChbirne durchgebrannt und muss ersetzt werden.

VerfFCgt der PKM F72 Ofen FCber eine Umluftfunktion?

Ja, der PKM F72 Ofen ist mit einer Umluftfunktion ausgestattet, die dank eines Ventilators fFCr eine gleichm00DFigere Garung sorgt.

Wie kann ich Glasgeschirr im Ofen verwenden?

Sie kF6nnen Glasgeschirr im PKM F72 Ofen verwenden, solange es hitzebestE4ndig ist. Stellen Sie sicher, dass es als hitzebestE4ndig gekennzeichnet ist.

BEDIENUNGSANLEITUNG F72 PKM

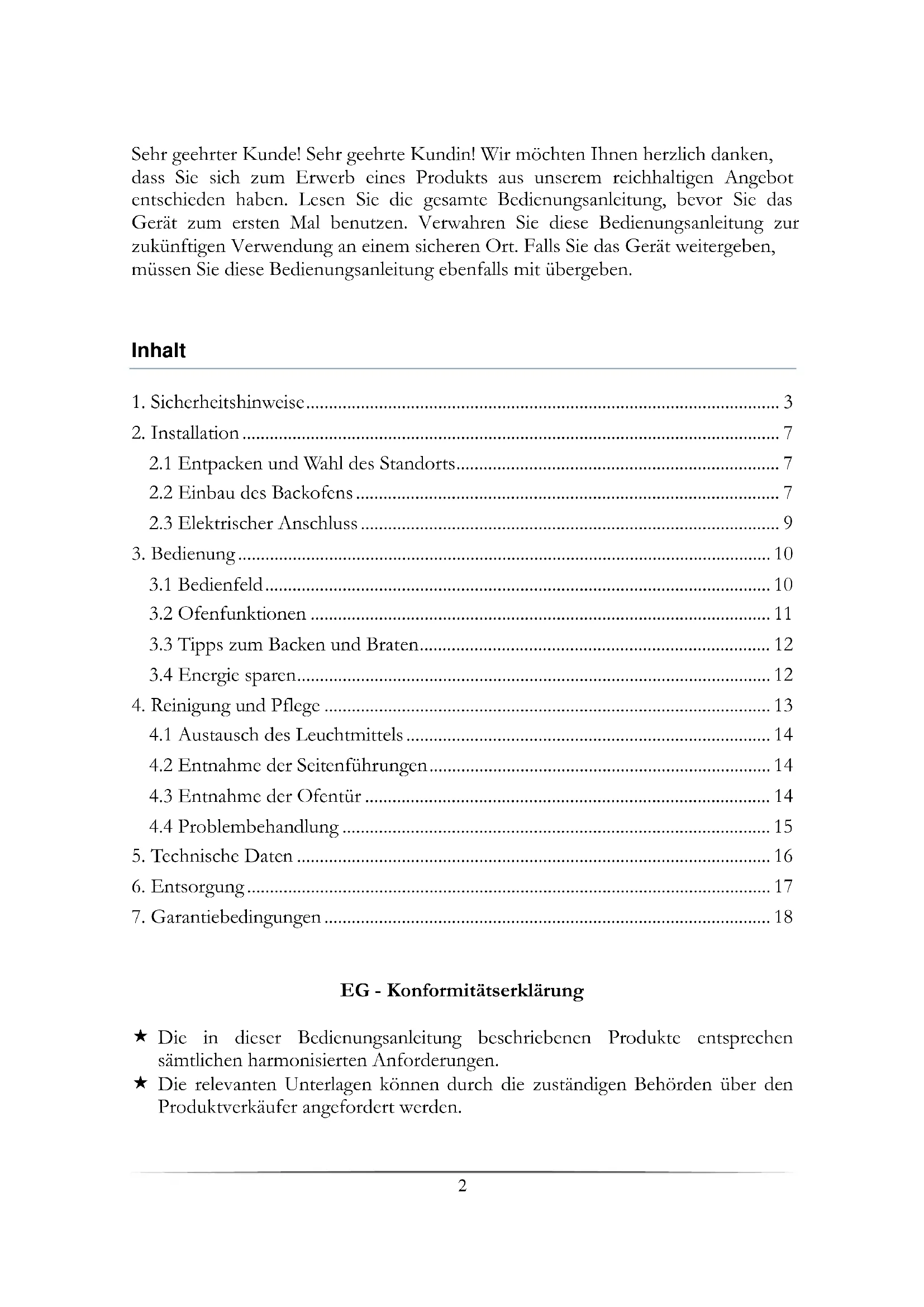

Schr geCHRter Kunde! Schr geCHRte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitschinweise 3
2. Installation 7

2.1 Entpacken und Wahl des Standorts 7
2.2 Einbau des Backofens 7
2.3 Elektrischer Anschluss 9

1. Bedienung 10

3.1 Bedienfeld 10
3.2 Ofenfunktionen 11
3.3 Tipps zum Backen und Braten 12
3.4 Energetic sparen 12

1. Reinigung und Pflege 13

4.1 Austausch des Leuchtmittels 14
4.2 Entnahme der Seitenführungen 14
4.3 Entnahme der Ofentur 14
4.4 Problembehandlung 15

1. Technische Daten 16
2. Entsorgung 17
3. Garantiebedingungen 18

EG-Konformitätserklärung

Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäfer angefordsert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Gerats haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit weiterecht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamtten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituuation, die, wenn sie nicht abgewandt wird, zu mittelschweren oder klineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrschein situation, die ,wenn sie nicht abgewendt wird, eine möglichche bevorstehende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendt wird, cine möglichc Beschädigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümttliche Arbeiter

die zum Anschluss des Geräts an die Stromversorgung notwendig sind,)dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerat darf nicht fur gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dices Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

△GEFAHR!

1. Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen都认为 kennt und sorgfältig besteht.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es darüber keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.
3. Schlieben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.
4. Versuchen Sie nicemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, Kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
5. Wenn das Netzanschlusskabel beschädigt ist, damit es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

WARNUNG!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbciten, die zum Anschluss des Gcrats an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defektskommen, trennen Sie das Gcrat umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
5. Verwenden Sie zum Anschluss des Geräts keine Adapter, Steckdosenleisten oder Verlängerungskabel- BRANDGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Der Kuchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
8. Die Furnierungen von Schranken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 120^ widerstehen.
9. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85^ über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen konnen.
10. Entfernen Sie die Rückwand des Umbaumöbels, um eine adäquate Belüftung um das Gerät herum zu gewährleisten. Das Gerät muss an seiner Rückseite über einen Freiraum von mindestens 45mm verfügen.
11. Schlieben Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Diese Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigcsetzt werden.
12. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.
13. Bcnutzen Sic das Gerat nicht zum Heizen oder zum Trocknen von Waseche.
14. Schlieben Sie das Gerät nicht in der Höhe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.
15. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!
16. Haushaltsausstattungen sowie elektrische Leitungen aller Art)durren niemals das Gerat berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschadigt oder zerstört wird.

17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.

18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder mussen deshalb während der Benutzung des Geräts von dieser fernenhalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

19. Kinder dürfen nicht mit dem Gerät spielen.

20. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Höhe des Geräts aufhalten.

△VORSICHT!

1. Das Gerät wird während des Betriebs heißt. Berühren Sie nicht die halten Teile innerhalb des Ofens.

2. Benutzen Sie keine aggressiven oder atzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tur, da diese die Oberfläche verkratzen und damit Risse im Glas verursachen.

3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.

4. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.

5. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Siestatt dessen das Backblech oder den Rost.

6. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den bereits Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.

7. Benutzen Sie stets Ofenhandschuhe.

8. Das Gerät entspricht der gegenwärftigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsacheändert, dass die Oberflächen des Geräts während der Benutzung heißt werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.

2. Benutzen Sie niemals die Tur selbst zum Transport des Gerats, da Sie dadurch die Scharniere beschädigen.

3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.

4. Merken Sie sich die Positionen aller Teile des Gerats, wenn Sie as unpacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.

5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren darauf vorgeschenen Stellen befinden.

6. Benutzen Sie den Boden, die Schubladen, die Turen etc. des Gerats niemals als

Standfläche oder Stütze.

1. Die Belüftungsöffnungen des Gerats oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
2. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnnte Ofentür... Dadurch beschädigen Sie die Turscharnicrc.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzten Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommt kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemänen Aufbau Ihr's Gcrats.
6. Entfernen Sie vor Inbetriebnahme samentliches Verpackungsmaterial innerhalb und Außerhalb des Ofens.
7. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Einbau des Backofens

GEFAHR!

Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine

Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

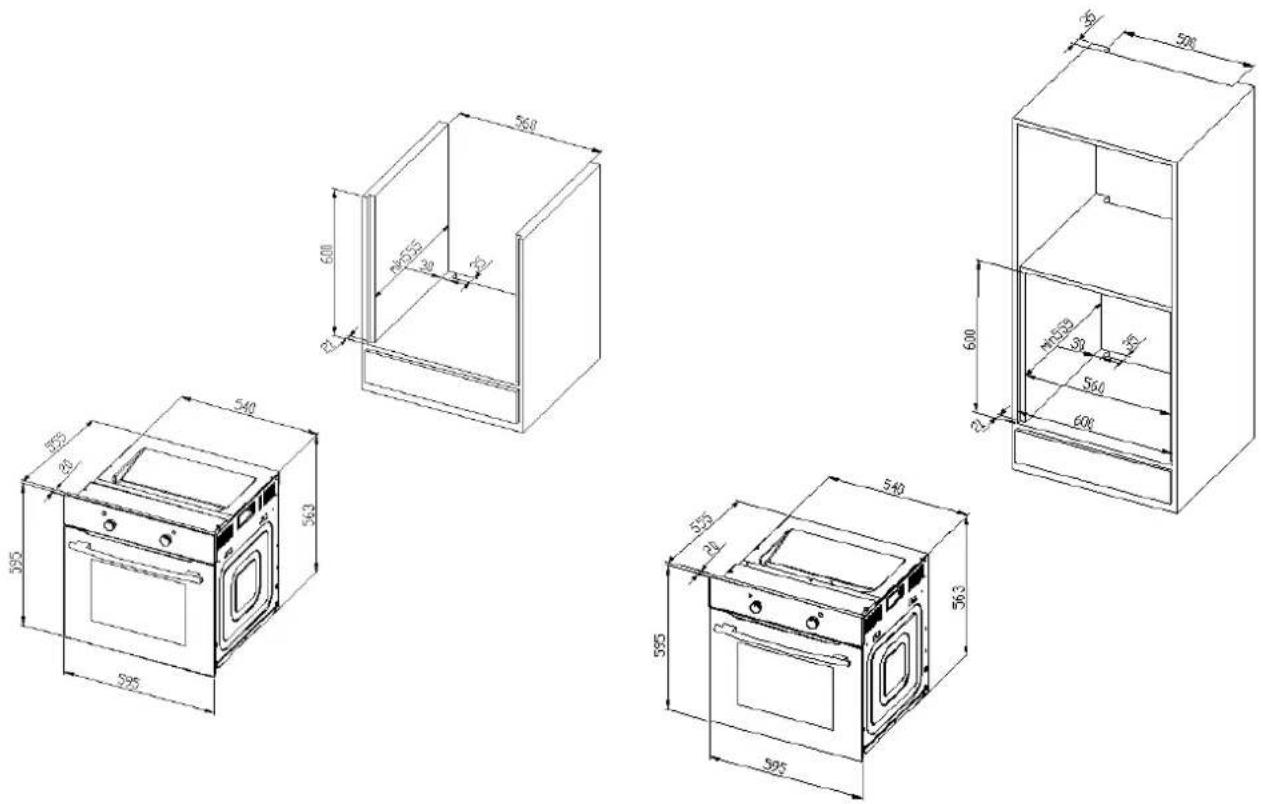

1. Die Öffnung des Umbauschranks muss über die auf Abbildung 1 genannten Abmessungen verfügen. Passen Sie das Gerät in die Öffnung ein.

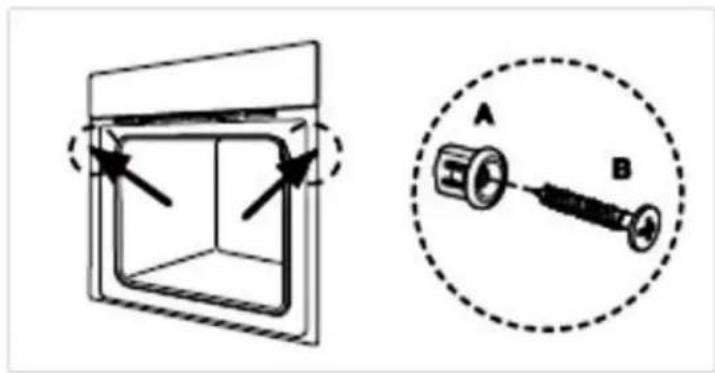

2. Öffnen Sie die Ofentür und entfernen sie die Gummikappen der zwei Schrauben an der Seite des Ofenrahmens.
3. Befestigen Sie den Ofen mit den zwei Schrauben, die in die Locher am Ofenrahmen passen, am Umbauschrank.
4. Bringen Sie nach dem Einpassen des Ofens die Gummikappen wieder an.

Abb.1

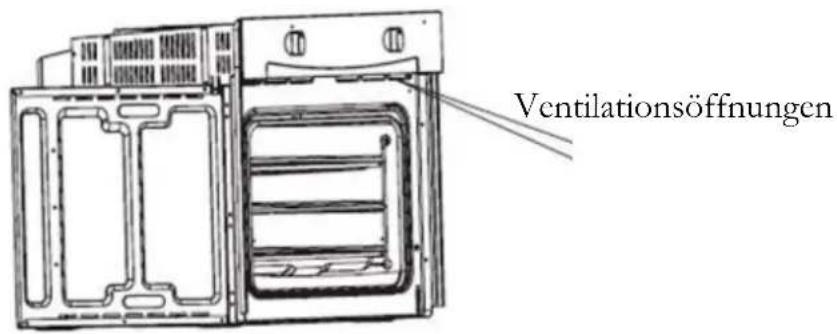

Ventilationsöffnungen

Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von über 70^ C auf. Die Ventilationsöffnungen arbeiten noch für 15 Minuten nach dem Abschalten des Geräts.

2.3 Elektrischer Anschluss

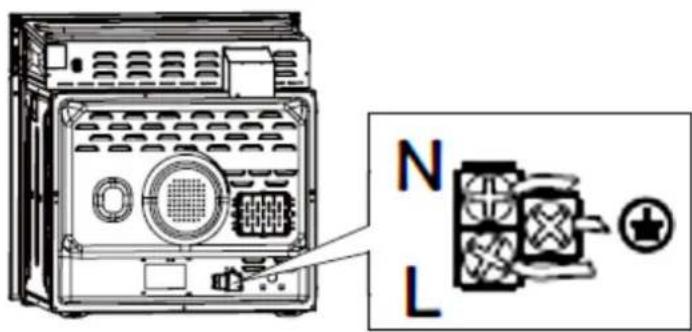

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt. Die Gesamtleistungsaufnahme beträgt 2300W. Das Netzanschlusskabel muss über eine Querschnitt von mindestens 1,5mm^2 verfügen. Die direkte Verbindung zur Energieversorgung muss über einen zweipoligen Schalter mit einer Belastbarkeit von 250V, 20A verfügen. Der Schalter darf an keiner Stelle das gcb-grüne Erdkabel trennen.

Nach der Installation und dem Anschluss muss das Netzanschlusskabel so verlegt sein, dass es an keinier Stelle einen Hochtemperaturbereich berühren kann.

3. Bedienung

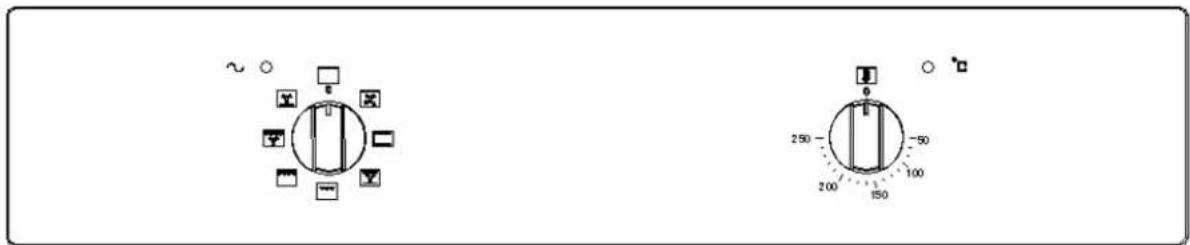

3.1 Bedienfeld

EINSTELLUNG FUNKTIONEN

EINSTELLUNG TEMPERATUR

1. Drehen Sie zum Einstellen einer Funktion den Schalter zum gewünschten Symbol.
2. Drehen Sie zum Einstellen einer Temperatur den Schalter zum gewünschten Wert.
3. Sobald Sie Funktion und Temperatur eingestellt haben, nimmt das Gerät seinen Betrieb auf.
4. Stellen Sie den Temperaturschalter immer auf 0, wenn Sie das Gerät nicht in Betrieb ist.

Für einen sicheren Betrieb des Geräts ist die ordnungsgemäß Positionierung der Einschubelemente erforderlich, damit bei denen Entnahme keinheits Koch/Backgut oder Kochgeschirr herausfallen kann.

3.2 Ofenfunktionen

Symbol

Funktion

Auftauen. Die Zirkulation von Luft bei Raumtemperatur erhögt ein Schnelleres Auftauen Ihres Gefrierguts ohne Hitzezuführ.

Unterhitze mit Umluft gibt die Backhitze an die Unterscite des Lebensmittels ab, ohne es zu braunen. Ideal für Speisen, die langsart zubereitet werden wie Kasserollen, Eintöfe, Backwaren und Pizza, wenn ein knuspriger Pizzaboden gewünscht wird. Die Temperatur kann zwischen 60^ und 120^ eingestellt werden.

Unter- und Oberhitze. Diese Einstellung erhögt konventionelles Kochen/Backen. Die Temperatur kann zwischen 50^ und 250^ eingestellt werden.

Unter- und Oberhitze mit Umluft erhögt eine gleichmäßige Verteilung der Hitze und kann 30-40% Energie sparen. Speisen werden außen leicht gebräunt und bleibeninnen saftig. Diese Funktion ist geeignet, größere Fleischstücke bei einer hohen Temperatur zuzubereiten. Die Temperatur kann zwischen 50^ und 250^ eingestellt werden.

Halber Grill. Das innere Grillclement schaltet sich an und aus, um die Temperatur aufrechtzuerhalten. Die Temperatur kann zwischen 180^ und 240^ eingestellt werden.

Komplettier Grill. Alle Grillelemente sind in Betrieb. Die Temperatur kann zwischen 180^ und 240^ C eingestellt werden.

Komplettter Grill mit Umluft. Alle Grillelemente sind gemeinsam mit der Umluft in Betrieb. Die Temperatur kann zwischen 180^ und 240^ C eingestellt werden.

ECO Modus Ober-Unterhitze mit begrenzter MaximalLeistung

VORSICHT! Beachten Sie unbedingt die folgenden Warnhinweise.

1. Halten Sie die Ofentür geschlossen, wenn Sie eine der Ofenfunktionen benutzen.

2. Stellen Sie kein Kochgeschirr direkt auf den Boden des Ofens, sondern benutzen Sie die Schiebebleche.

3. Die inneren Bestandteile des Ofens werden extrem heiß. Vermeiden Sie es unbedingt, den Ofeninnen zu berühren, während Sie mit ihrem Gargut umgehen.

4. Seien Sie beim Öffnen der Turbesonderss vorsichtig, um nicht mit den halten und dem entweichenden Dampf in Kontakt zu geraten.
5. Tragen Sie bei der Entnahme einer Abtropfschale 1 immer hitzeresistente Ofenhandschuhe.

3.3 Tipps zum Backen und Braten

Wir empfehlen die Nutzung des Backblechs, das mit dem Herd gefelert wurde.
Es ist auch möglich, in Kuchenformen und auf Blichen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es better, schwarze Bleche zu verwenden, welche die Hitze better leiten und die Backzeit verkurzen.
Formen und Bleche mit hellen oder glanzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und unter Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen.
Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlüssen ist, indem Sie ein Holzstächen verwenden (der Kuchen ist ausgcbanken, wenn das Stäbchen trocken und sauber herauskommen, nachdem Sie es in den Kuchen gesteckt haben).
Nach dem Abschalten des Ofens ist es ratsam, den Kuchen für ungebahr 5. Minuten im Ofen zu halten.
Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Ofen zu; keinere Mengen sollen den Sie auf einem Kochfeld zubereiten.
Benutzen Sie backofengeignetes Kochgeschirr. Achten Sie daraufuf, dass auch die Griffe hitzeresistant sind.
Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergieben Sie das Fleisch mit seinem Bratensaft oder freiem Salzwasser.
Gicben Sic nimals kaltes Wasser über das Flcisch.

3.4 Energie sparen

Offnen Sie die Ofentür nicht unnötig oft.
Schalten Sie den Ofenrechtzeitig ab und nutzen Sie die Restwärme.
Benutzen Sie den Ofen nur zur Zubereitung großerer Mengen.

Fleisch mit einem Gewicht von unter 1kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10. Minutes vor Ende der Garzeit ab.
Achten Sie daraufuf, dass die Ofentür richtig geschlossen ist.
Aufgrund von Verunreinigungen an der Turdichtung kann Dort Wärme entweichen. Entfern den Sie deshalb umgehend alle Verunreinigungen.
Schlieben Sie das Gerät nicht in der unmittelbaren Umgebung von Kühlund/oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnöttig ansteigen.

4. Reinigung und Pflege

WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und setzen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Ofen

Reinigen Sie den Ofen nach jeder Benutzung.
Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein weniger Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzten Sie keine aggressiven und atzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
Reinigen Sie die äußerten Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und atzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignct ist.
Alle durch ein Reinigungsmittel an Ihr Hem Gerat verursachten Schaden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

Reinigen Sie die Glasscheibe der Ofentür außerst vorsichtig. Verwenden Sie keine Schucuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrachten können.. Verwenden Sie etwas Spülmittel und warmes Wasser.

4.1 Austausch des Leuchtmittels

1. Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung.

2. Drehen Sie das Leuchtmittel aus der Fassung und ersetzen Sie es durch ein neues derselben Art und Leistung:

Hitzeresistentes Backofenleuchtmittel (300 °C), 200-240V/25W/50Hz.

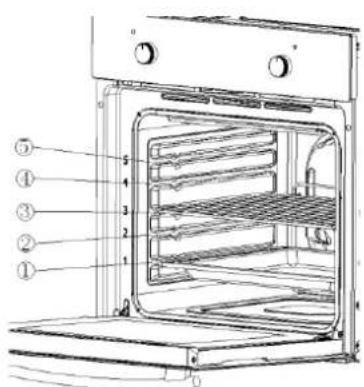

4.2 Entnahme der Seitenführungen

1. Losen Sie die Schrauben der Seitenführungen.

2. Drehen Sie die Seitenführung vertikal, um sie von der Seitenwand des Ofens zu halten.

3. Nehmen Sie die Seitenführung aus dem Loch der Seitenwandbei einem Winkel von ca. 45^ zwischen der Seitenführung und der Seitenwand.

4.3 Entnahme der Ofentür

1. Öffnen Sie die Ofentür. Öffnen Sie die Scharnierabdeckung der Ofentür bis zur maximalen Position.

2. Heben Sie die Tur bei einem Winkel von ca. 15^ gegen den Vordernahmen zur Scharnierabdeckung. Ziehen Sie die Tur darauf auf nach vorne ab.

Ofentür wieder installieren

1. Passen Sie die Tur mit ihren 2 Klammern in den Ofen ein bei einem Winkel von ca. 15^ gegen den Vorderrahmen. Die Mulde der Scharnierklammern muss beim Einpassen in den Winkelhalter eingeführt werden.
2. Offnen Sie die Ofentür und schlieben Sie die Scharnierabdeckungen auf ihre ursprüngliche Position..

4.4 Problembehandlung

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entspruchende Sicherung im Sicherungskosten der Hausstromversorgung).
3. Kontaktieren Sie ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER MÖGLICHE URSACHE	MASSNAHMITEN
Gerät arbeitet überhaupt nicht.
Das Gerät wird nicht mit Strom versorgt.	Überprüfen Sie die entsprechende Sicherung im Sicherungskasten der Hausstromversorgung.
Innenbeleuchting Funktioniert nicht.
Das Leuchtmittel ist locker oder beschädigt.	Das Leuchtmittel festdrehen oder ersetzen.

Lieferant	PKM
Modell	F7-2
Energieeffizienzindex (IEE Backrähre)	94,7
Anzahl Backrähren	1
Wärmequelle je Backrähre	Elektrischer Strom
Geräteart	Einbaubackofen
Bedienpanel	Edelstahlblende
Energieeffizienzklasse	A
Energieverbrauch (konventionell)	0,82 KW/h
Energieverbrauch (Umluft)	0,78 KW/h
Nutzbares Volumen Backrähre	64,00 l
Größe des Geräts	mittel: 35 l ≤ Volumen < 65 l
Funktionen Backofen	Auftaun,Obr und Unterhitze, Oberund Unterhitze mit Umluft,Unterhitzermit Umluft,Grill mitUmluft,Grill,Oberhitze mit Grill
Grill/Umluft/Heißluft	✓	✓
Vollglasinnentüre	✓
Ofcentür/Glasschichten	schwarzes Glas	3
Gehausckühlung	✓
Griff und Knöppe	Aluminium
Gerauschemmission	< 52 db/A
Maximale. Leistung	2,30 KW
Stromspannung/Frequenz	220-240V	50 Hz
Tropfschalc/Grillrost	1	1
Kabellänge	150 cm
Gerätemaße in cm	59,50	59,50
Verpackungsmaße in cm	65,50	66,00
Gewicht netto/brutto	29,00	32,50

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylenüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen, ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Kincnsfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionuntüchtig! Das bedeutet, immer den Netzstecker zieren und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihr dem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihr dem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit diesen Symbol gekennzeichneten Materialien wiedcrverwertbar.

Alle verfügbar Informationen zur sind Mülltrennung erhalten Sie bei ihren örtlichen Beschörden.

für Elektro-Groβgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehn neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenhheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schaden, verursacht durch den Verkäufer, Installatur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

TECHNOLOGIE FÜR DEN HAUSHALT

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
