Technische Merkmale	PKM 90992H Dunstabzugshaube, Wandtyp, hohe Absaugleistung, integrierte LED-Beleuchtung.
Abmessungen	Kompakte Abmessungen, geeignet für die meisten Küchen, Wandmontage empfohlen.
Betriebsarten	Betrieb im Abluft- oder Umluftmodus, je nach Installationsbedarf.
Filtration	Aluminium-Fettfilter, spülmaschinenfest, Aktivkohlefilter für den Umluftbetrieb.
Bedienung	Einfache Bedienung mit Touch-Steuerung, mehrere Absaugleistungsstufen.
Wartung	Regelmäßige Wartung der Filter empfohlen, Reinigung der Außenfläche mit einem weichen Tuch.
Sicherheit	Schutz vor Überhitzung, entspricht den elektrischen Sicherheitsnormen.
Allgemeine Informationen	2 Jahre Herstellergarantie, Kundendienst für technische Unterstützung verfügbar.

Häufig gestellte Fragen - 90992H PKM

Wie reinige ich die Filter der PKM 90992H Dunstabzugshaube?

Um die Filter zu reinigen, nehmen Sie sie aus der Haube heraus und tauchen Sie sie in warmes Seifenwasser. Lassen Sie sie 15 Minuten einweichen, dann brsten Sie sie vorsichtig mit einer Brste ab. Splen Sie sie mit klarem Wasser ab und lassen Sie sie vollstndig trocknen, bevor Sie sie wieder einsetzen.

Warum macht meine PKM 90992H Dunstabzugshaube Gerusche?

Das Gerusch kann von verschiedenen Quellen stammen: ein schmutziger Filter, ein defekter Motor oder Gegenstnde, die im Ventilator stecken. berprfen Sie zunchst die Filter und reinigen Sie sie bei Bedarf. Wenn das Gerusch anhlt, sollten Sie einen Techniker kontaktieren.

Wie installiere ich die PKM 90992H Dunstabzugshaube?

Folgen Sie dem mitgelieferten Installationshandbuch, um die Haube zu installieren. Stellen Sie sicher, dass sie fest an der Wand oder unter den Kchenmbeln befestigt ist und dass der Abluftkanal oder das Filtersystem korrekt angeschlossen ist. Wenn Sie sich mit der Installation nicht sicher sind, wenden Sie sich an einen Fachmann.

Wie hoch ist die Absaugleistung der PKM 90992H Dunstabzugshaube?

Die Absaugleistung der PKM 90992H Dunstabzugshaube betrgt 700 mb3/h, was fr mittelgroeige Kchen geeignet ist.

Wie stelle ich die Geschwindigkeit der PKM 90992H Dunstabzugshaube ein?

Die PKM 90992H Dunstabzugshaube verfgt ber mehrere Geschwindigkeiten, die Sie ber das Bedienfeld an der Vorderseite des Gerts einstellen knnen. Drcken Sie die Tasten, um die Geschwindigkeit je nach Bedarf zu erhohen oder zu verringern.

Die Lichter meiner PKM 90992H Dunstabzugshaube funktionieren nicht, was soll ich tun?

Wenn die Lichter nicht funktionieren, berprfen Sie zunchst, ob die Glhbirnen richtig eingesetzt und funktionstchtig sind. Wenn die Glhbirnen in Ordnung sind, knnte ein elektrisches Problem vorliegen. In diesem Fall wird empfohlen, einen Fachmann zu kontaktieren.

Wie erkenne ich, ob der Aktivkohlefilter meiner PKM 90992H Dunstabzugshaube ersetzt werden muss?

Der Aktivkohlefilter sollte alle 6 bis 12 Monate je nach Nutzung ersetzt werden. Wenn Sie anhaltende Gerche in der Kche bemerken, ist der Filter wahrscheinlich gesttigt und muss ausgetauscht werden.

Wie hoch ist der Schalldruckpegel der PKM 90992H Dunstabzugshaube?

Der Schalldruckpegel der PKM 90992H Dunstabzugshaube betrgt 65 dB bei maximaler Geschwindigkeit, was fr den Hausgebrauch recht leise ist.

BEDIENUNGSANLEITUNG 90992H PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

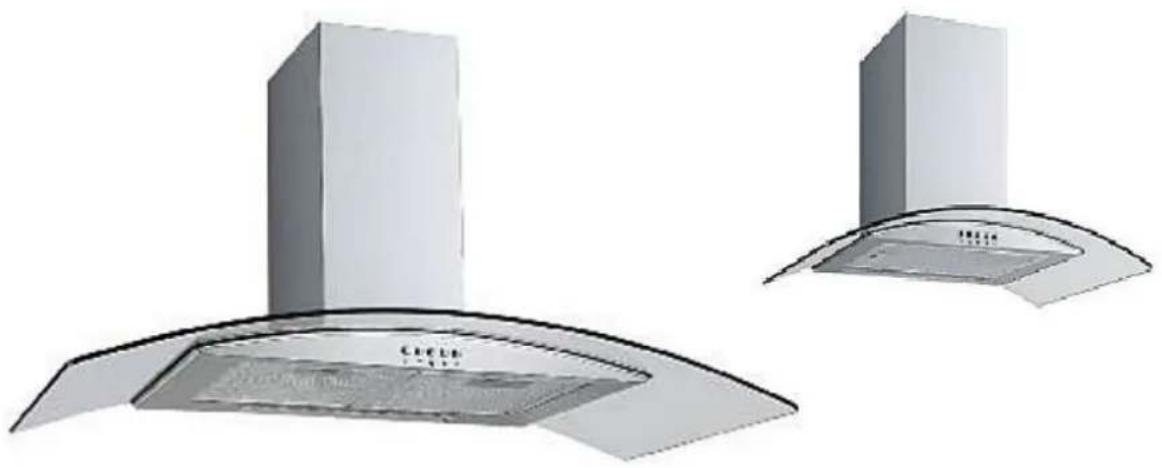

Dunstabzugshaube

Extractor Hood

Hotte

9099-2H/9999-2H

Deutsch

English

François

Seite 2

Page 22

Page 42

www.pkm-online.de

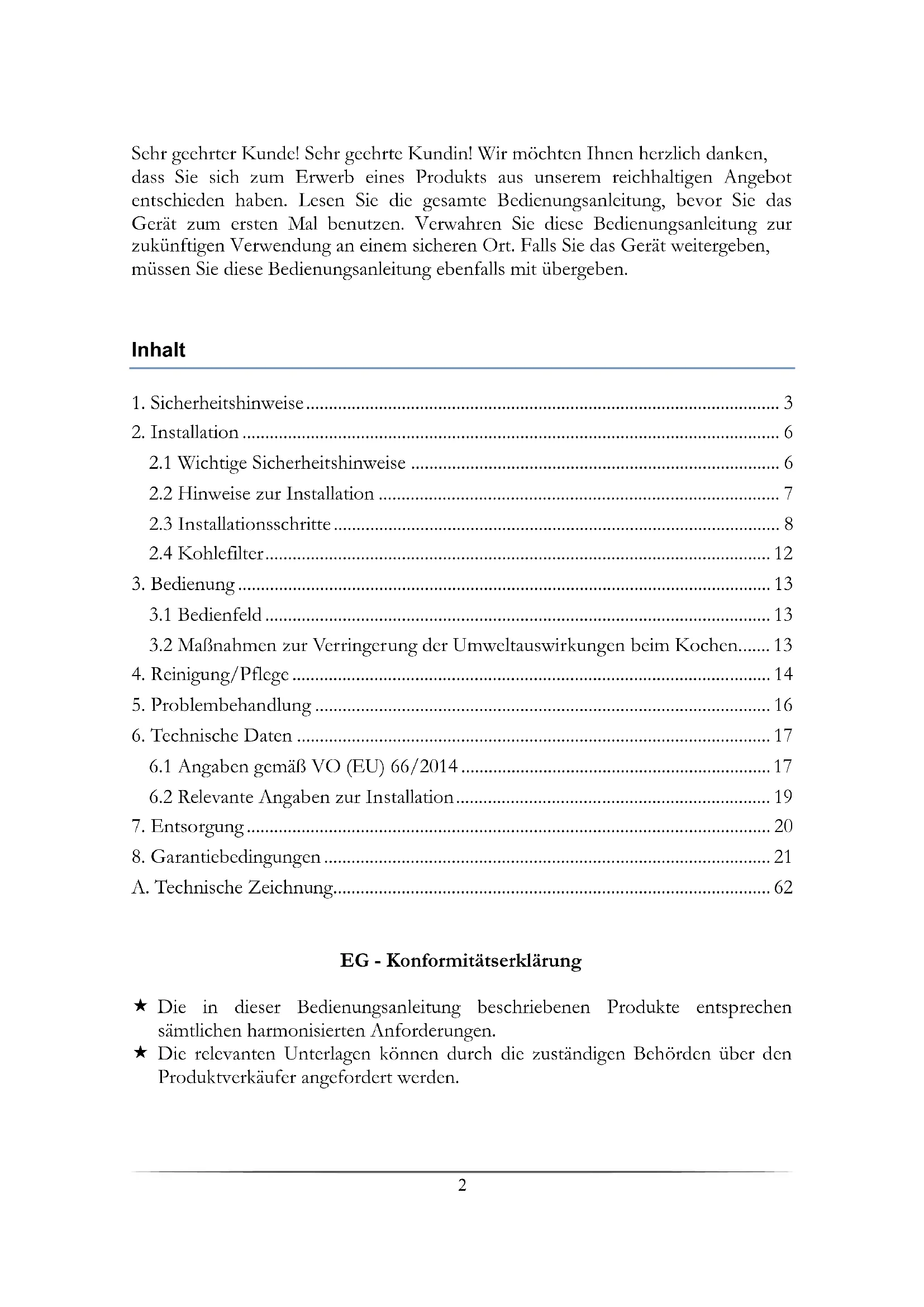

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung)cbenfalls mit übergaben.

Inhalt

1. Sicherheitshinweisc 3
2. Installation 6

2.1 Wichtige Sicherheitshinweise 6
2.2 Hinweise zur Installation 7
2.3 Installationsschritte 8
2.4 Kohlefilter 12

1. Bedienung 13

3.1 Bedienfeld 13
3.2 Maßnahmen zur Verringerung der Umweltauswirkungen beim Kochen...... 13

1. Reinigung/Pflege 14
   5.Problembehandlung 16

2. Technische Daten 17

6.1 Angaben gemäß VO (EU) 66/2014 17
6.2 Relevant Angaben zur Installation 19

1. Entsorgung 20
2. Garantiebedingungen 21

A. Technische Zeichnung 62

EG-Konformitätserklärung

Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäufe angefordert werden.

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitschinweise gründlich durch. Die darin enthaltten Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitschinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituuation, die, wenn sie nicht abgewendt wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrnsituation, die, wenn sie nicht abgewendt wird, eine mögliche bevorstehende Gefährung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendt wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweis, um Unfälle oder eine Beschädigung des Gcrats zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiten die zum Anschluss des Geräts an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerat ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführren von Kuchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht für gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sightbar beschädigt oder hcruntergebnalen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabelarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.
4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfcuer brennnt. Andernfalls konnen giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeder Fall ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzten, ist der gleichzeitige Betrieb ciner raumluftabhängigen Feuerstände unbedenklich.
5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommt sollte:

© Offnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, daß der Unterdruck in dem entsprechenden Raum einen Wert von 4Pa (4*10^-5 bar) nicht überschreiben.

2. Betreiben Sie das Gerät nur mit 220 240 VAC/50Hz. Verwenden Sie bei 220 240 VAC/50Hz Netzbetrieb keine Steckdosenleisten, MCHRfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufwiscen, müssen von ciner qualifizierten Fachkraft (Elcktrotechnikr/-in) ausgewechselt werden.

3. Das Gerätarf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.

4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer clcktrischen Vorsorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein (beachten Sie dazu unbedingt Kapitel 2.1 in dieser Bedienungsanleitung).

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld bereits ein.
7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen konnen das Gerät zerstören und einen Brand verursachen.
8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursichen.
9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko ciner Selfstentzündung.
10. Führn Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
11. Der Abluftschlaucharf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
12. Das Gerätarf ausschließlich mit eingesetzten Fettfiltern betrieben werden, daß sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
13. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
14. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
15. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
16. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielten.

VORSICHT!

1. Zugängliche und berühbare Teile der Haube können heißt werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Führn Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigten oder der Person, die an dem Gerät arbeitet, Schaden zufugen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und

angeschlossen werden.

1. Packen Sie die Kaminteile außerst vorsichtig aus; ansonsten beschädigten Sie die Kaminteile!
2. Entfernen Sie samentliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie darauf vorsichtig vor. Benutzten Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.
3. Eine konstante Pflege und Wartung gewährleistet einen einwandfrei Betrieb und die optimale Leistung Ihres Geräts.
4. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
5. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

2. Installation

2.1 Wichtige Sicherheitshinweise

Erforderlicher Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten	65 cm
Gaskochfeld	75 cm
Kohle- / Öl- / Holzfeuerung	85 cm

WARNUNG! Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzüden. BRANDGEFAHR!

1. Die Mindestabstände benennen nicht eine zwingend notwendige Gesamtm Installationshöhe, sondern nur einen minimalen Wert, der durch die Addition der Höhe des Kochfelds (Fußboden Kochfeld) und des benötigten Mindestabstands der entsprechenden Art des Kochfelds zur Dunstabzugshaube (Kochfeld Dunstabzugshaube) entsticht, also gilt:

(Fu boden Kochfeld) ^+ (Kochfeld Dunstabzugshaube)
= Mindestinstallationshöhe

1. Passen Sie die Gesamtinstallationshöhe dem Körperlangenmaß des Benutzers an. Beachten Sie hierbei, dass sich die Absaugeffizienz des Geräts bei einem schr größten Abstand zum Kochfeld verringgen kann.

WARNING! Unterschieden Sie bei der Installation niemals die Mindestinstallationshöhe.
WARNING! Jeder Benutzer muss darauf auf achten, sich an den Ecken und Kanten des Geräts nicht den Kopf zu stößen; ansonsten kann es zu PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH kommt!

2.2 Hinweise zur Installation

1. WARNUNG! Die Abluftarf nicht in einen Schornstein geleitet werden, der fur Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird.
2. Beachten Sie bei der Ableitung der Umluft immer alle geltenden gesetzlichen und behördlichen Bestimmungen.
3. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrisings übereinstimmen.
4. Sollte Ihr Gerät werkseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
5. Die Abluftleitung solle möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 / 150~mm (siehec Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderer Absaugleistung zu rechnen ist.
6. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^ .
7. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgebung von 1cm / m oder einen Neigungswinkel von 2^0 ein. Ansonsten lauft Kondenswasser in den Motor der Abzugshaube.
9. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerechtet werden.

10. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgebung entstehen. In thisem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung kein den Isolierung gegebenenfalls auch mit ciner Kondenswassersperre aus.

11. Je nach Modell kann ihre Abzugshaube mit einer (oben) oder zwei (oben und hinten) Abzugsoffnungen ausgestellt sein.

12. Die nicht benöttigte Öffnung ist mit einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benöttigte Öffnung gesetzt werden kann.

2.3 Installationsschritte

WARNING! Eine Nichtbeachtung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

WARNUNG! Beschädigten Sie beim Bohren keine elektrischen Leitungen in den Wänden.

HINWEIS! Sie benötigen mindestens zwei Personen zur Installation des Geräts.

Abluftführung nach außen

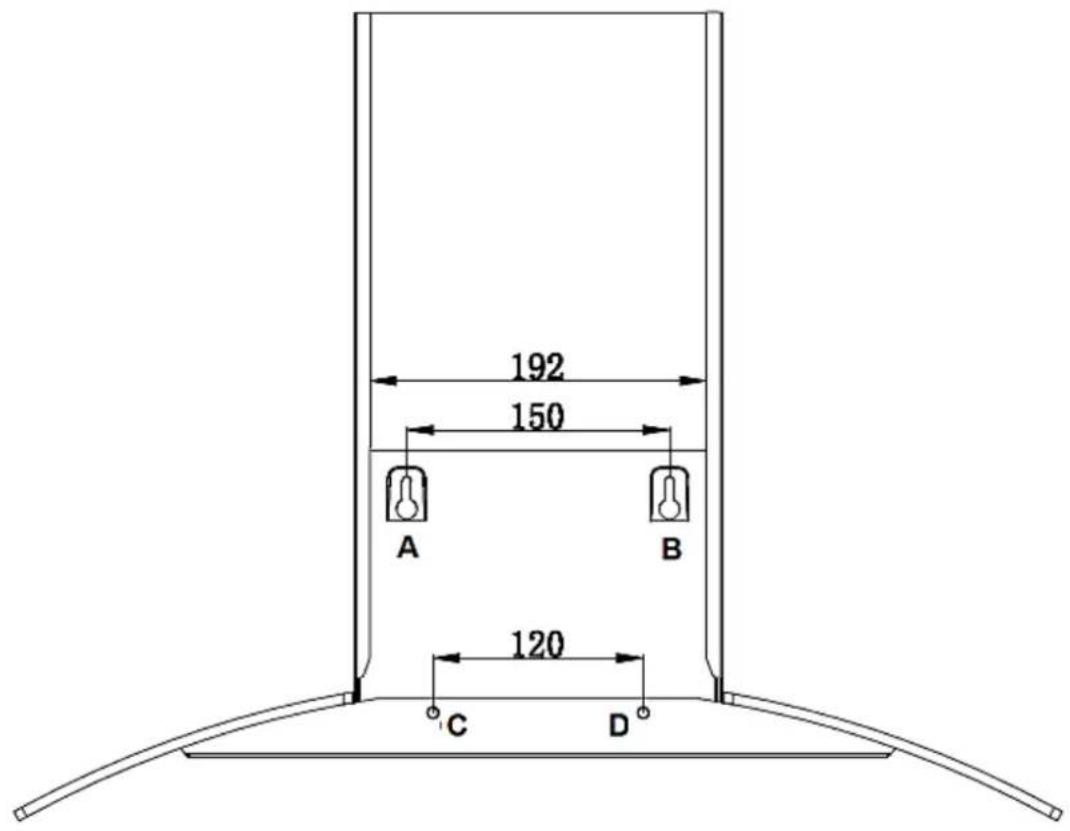

1. Halten Sie die Haube an die Wand und markieren Sie die zu bohrenden Positionen für die Halteöffnungen (A/B).

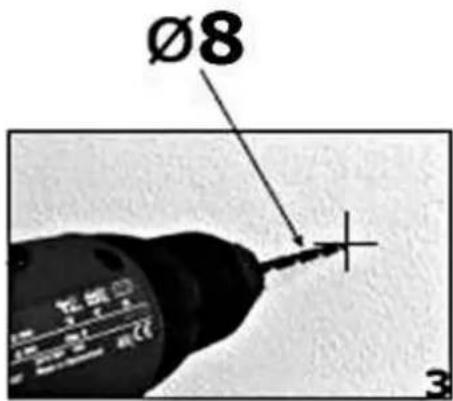

Anmerkung:

A/B Bohrlocher fur die Halteoffnungen. C/D Bohrlocher fur Ankerschrauben.

1. Bohrlocher fur A / B = 8mm

a) Locher bohren. b) Dubeinbringen.

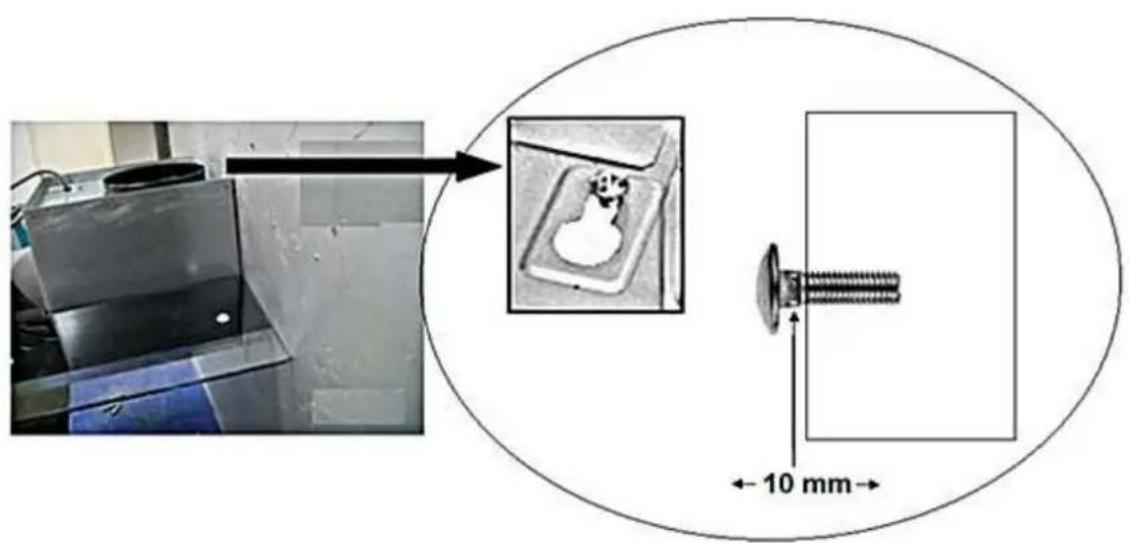

1. Drehen Sie die Schrauben für die Halteöffnung (A/B) fest, aber halten Sie zwischen dem Schraubenkopf und der Wand einen Abstand von 10mm frei. Hängen Sie dann die Haube auf die Schrauben.

1. Zichen Sie die Schrauben für die Halteöffnung (A/B) fest.

2. Schrauben Sie die Ankerschrauben (C/D) durch die entsprechenden Öffnungen in der Haube komplett in die Wand ein.

3. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unter dargestellt am Rückschlagventil an.

1) Abluftschlauch
2) Haube

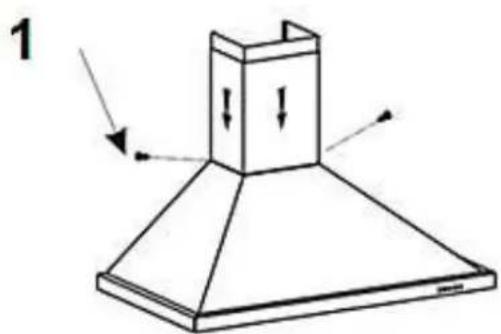

Kamininstallation

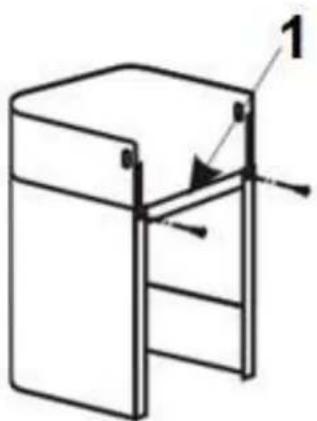

1. Befestigen Sie den unteren Kamin mit 2 Stück 4^*8mm Schrauben.

1) Schraube

1. Lassen Sie den Kamin gleiten bis Sie die erforderliche Höhe erreicht haben. Befestigen Sie dann wie unter dargestellt das Halteiscen 1 mit 2 Stück 4^*8mm Schrauben.

1) Halteeisen 1

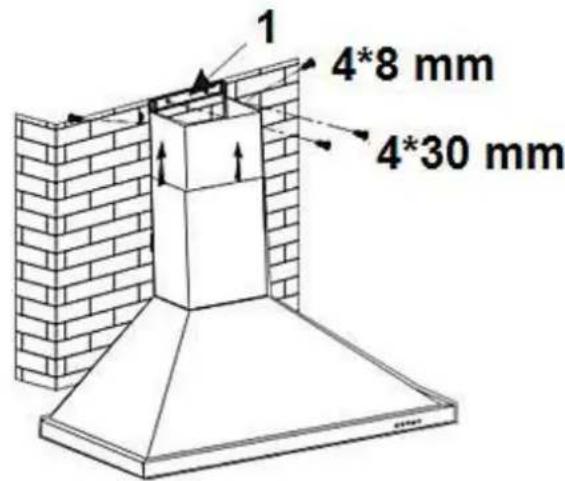

1. Bohren Sie zwei 8mm Locher zur Befestigung des Halteeisens 2. Schrauben Sie Halteceisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest.

2. Befestigen Sie den Kamin mit den zwei Schrauben.

1 Halteisen 2

1. Setzen Sie die Fettfilter ein und schlieben Sie das Netzkabel am Stromnetz an.

Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet.

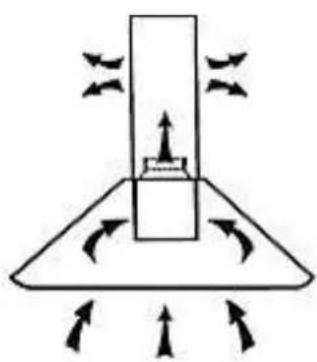

Installationsschritte (Umluft)

1. Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch mit den unter INSTALLATIONSSCHRITTE (ABLUFTFührUNG NACH AUBEN) beschriebenen Abläufen.

2.4 Kohlefilter

Produktkode: CF 150.

WARNUNG! Ziehen Sie vor der Montage den Netzanschlussstecker aus der Netzanschlussdose oder trennen Sie das Gerät mittels der Sicherung von der Stromversorgung (entsprechende Sicherung im Haussicherungskosten).

WARNING! Verwenden Sie Kohlefilter ausschließlich im Umluftbetrieb!

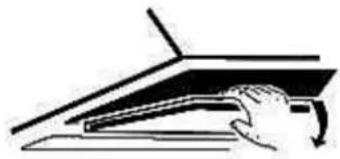

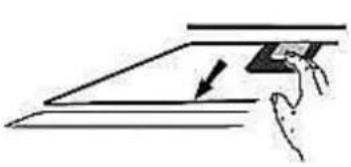

1. Entfernen Sie den/dic Fcttfilter.

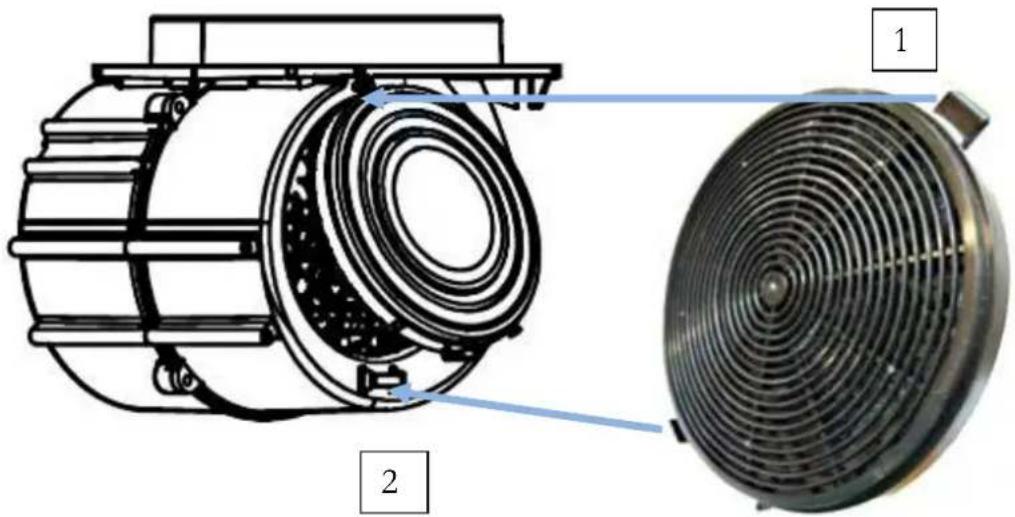

1. Beachten Sie für den nachsten Schritt die folgende Abbildung:

1. Schieben Sie das obere Teil 1 cin.
2. Fixieren Sie den Kohlefilter mit Klemmstück 2.
3. Befestigen Sie den/die Fettfilter wieder.

HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube alle drei bis sechs Monate. Reinigen Sie für einen einwandfreiien Betrieb des Motors die Fettfilter regelmäßig.

3. Bedienung

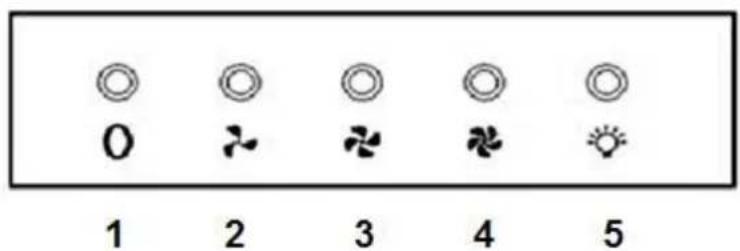

3.1 Bedienfeld

VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

Drücken Sie nie mehrere Leistungsstärkentasten gleichzeitig.

1	Aus
2	Niedrigste Einstellung
3	Mittlerer Einstellung
4	Höchste Einstellung
5	Licht ein/aus

3.2 Maßnahmen zur Verringerung der Umweltauswirkungen beim Kochen.

Bereiten Sie die Speisen in Töpfen oder Pfaffen unter Einsatz von Deckeln zu. Dies gilt auch beim Aufwärmen oder Warmhalten.
Schalten Sie das Gerät nach dem Kochende aus odernehmen Sie die zeitverzögerte Abschaltfunktion (Ausstattung abhängig vom Modell) in Anspruch.

Schalten Sie die Beleuchtung des Geräts nach dem Kochende aus.
Passen Sie die TopfgroBe an den Durchmesser der verwendeten Kochzone oder die Flamme des Brenners (bei Gasgeraten) an.
Verwenden Sie die höchste Motorgeschwindigkeit des Gerats ausschließlich bei einer hohen Koncentration von Kochdünsten.
Da saubere Filter die Effizienz des Gerats steigern, reinigen Sie regelmäßige Fettfilter.
Tauschen Sie Kohlefilter (Verwendung nur im Umluftbetrieb sinnvoll) regelmäßig aus. Achten Sie hierbei auf die Hinwcise des Hcrstellers der Kohlefilter.

4. Reinigung/Pflege

WARNING!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädiger Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gähäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfährungen verursichen.
4. Reinigen Sie glasserne Bestandteile² nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht atzenden und fettlosendem Reinigungsmittel.
6. Beschädigten Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch haufiges Reinigen konnen Farbveränderungen der Metalloberfläche entstehen.

7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.

8. Benutzen Sie keine Scheuermittel.

9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

Fettfilter

WARNING! Bei Nichtbeachtung der Reinigungsanweisungen besteht BRANDGEFAHR!

Aluminiumfilter

Aluminiumfilter mussen nicht ersetzt werden. Einmal pro Monat von Hand oder in der Spülmaschine (30) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen Spülmaschinenreiniger (ph große 7). Filter nicht zusammen mit verschmutzem Geschirr in den Geschirrspüler stellen. Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sieihn wieder vorsichtig einsetzen.

Kohlefilter

Herkömmliche Kohlefilter konnen nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sié auf der Verpackung der Filter.

Austausch des Leuchtmittels

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dūnnes Tuch oder)dūne Stoffhandschuhe.

1. WARNUNG! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnahmen Sie das verbrauchte Leuchtmittel.
4. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

$$ - - - \mathrm {m} = 0, 4 5 \mathrm {m} $$

Erforderlicher Minimalabstand zu Oberflächen wie Topfdeckeln, Topflappen etc. zur Vermeidung freiwerdenden Teile und Brandrisiken.

Zur Vermeidung unangemessen heißtwerdender Teile, Brandrisiken und einer Strahlenbclastung durch UV-Strahlung)dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.

Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.

Überprüfen Sie die fragliche Steckdose, indem Sie ein andere Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchting leuchtet, aber der Motor lauft nicht.

Lüftungsklappe blockiert.
Motorlager defekt.

Blockierung beheben.
Motor ersetzen.

Der Motor riecht verdächtig.

Motor defekt.

Motor ersetzen.

Ölspuren.

Einwegventil undicht.
Übergang Basischacht-Teleskopschacht undicht.

Einwegventil abdichten.
Übergang mit geignectem Mittel abdichten.

Gerät vibriert.

Motor nicht fest montiert.
Haube nicht richtig befestigt.

Motor richtig befestigen.
Haube richtig befestigen.

Ungenügende Abzugsleistung.

Abstand Haube-Kochfeld zu groß.
Zu viel Zugluft aufgrund geöffneter Turen und/oder Fenster.

Haube tiefcr hangen.
Turen und/oder Fenster schlieben.

Gerät ist instabil.

Befestigungsbügel/-schrauben nicht fest montiert.

Befestigungsbügel/-schraubenrichtig montieren

Wenn die Leistung der Haube unzurichend ist und/oder erhöhte Betriebsgeräusache zu horen sind, können damit die folgenden Ursachen vorliegen:

unzureichende Gröbe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 / 150~mm betragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom becintrachtigt werden. Entfern den Sie zum Überprüfen das Gitter.

falls an der Abdeckplatte des Mauerkastens feste und sehr schrag stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wichtigen hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Kuche entnommene Luft ersetzt wird, damit kein Unterdruck entstehen.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilterrechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sieitte das Geschäft, in dem Sie das Gerät erworben haben.

6. Technische Daten

6.1 Angaben gemäß VO (EU) 66/2014

9099-2H

Marke/Warenzeichen	PKM
Modellkennung	9099-2H
Jährlicher Energieverbrauch (AEChood)	51,2	kWh/Jahr
Energieeffizienzklasse (EEIhood)	C
Zeitverlängerungsfaktor (f)	-
Fluidynamische Effizienz (FDEhood)	11,4
Klasse für Fluidodynamische Effizienz	E
Fettabscheidegrad	76,8
Klasse für Fettabscheidegrad	C
Luftstrom bei minimaler Geschwindigkeitim Normalbetrieb	211,8	m3/h (1)
Luftstrom bei maximaler Geschwindigkeitim Normalbetrieb	355,8	m3/h (1)
Luftstrom im Betrieb auf der Intensivstufeoder Schnellaufstufe	-	m3/h (1)
Luftdruck im Bestpunkt (PBEP)	-	Pa
Anschlusswert	102,5	W
Leistungsaufnahme Lichtsystem (W)	2,5	W
Beleuchtungseffizienz (LEhoad)	26,8	lux/Watt
Beleuchtungseffizienzklasse	B
Leistungsaufnahme im Bereitschaftszustand (Ps)	0,00	W
Leistungsaufnahme im Aus-Zustand (Po)	-	W
A-bewertete Luftschallemission bei minimaler verfügbarbarer Geschwindigkeit im Normalbetrieb	57	dB (2)
A-bewertete Luftschallemission bei maximaler verfügbarbarer Geschwindigkeit im Normalbetrieb	69	dB (2)
A-bewertete Luftschallemission im Betrieb auf der Intensivstufe oder Schnelllaufstufe	-	dB (2)

9999-2H

Marke/Warenzeichen	PKM
Modellkennung	9999-2H
Jährlicher Energieverbrauch (AEChood)	52,5	kWh/Jahr
Energieeffizienzklasse (EEIhood)	C
Zeitveränderungsfaktor (f)	-
Fluidodynamische Effizienz (FDEhood)	11,3
Klasse für Fluidodynamische Effizienz	E
Fettabscheidegrad	82,6
Klasse für Fettabscheidegrad	C
Luftstrom bei minimaler Geschwindigkeitim Normalbetrieb	291,6	m3/h (1)
Luftstrom bei maximaler Geschwindigkeitim Normalbetrieb	363,6	m3/h (1)
Luftstrom im Betrieb auf der Intensivstufeoder Schnyllaufstufe	-	m3/h (1)
Luftdruck im Bestpunkt (PBEp)	-	Pa
Anschlusswert	107,5	W
Leistungsaufnahme Lichtsystem (Wl)	2,5	W
Beleuchtungseffizienz (LEhood)	28,4	lux/Watt
Beleuchtungseffizienzklasse	A
Leistungsaufnahme im Bereitschaftszustand (Ps)	0,00	W
Leistungsaufnahme im Aus-Zustand (Po)	0,00	W
Δ-bewertete Luftschallcission bei minimaler verfügbarbarerGeschwindigkeit im Normalbetrieb	56	dB (2)
Δ-bewertete Luftschallcission bei maximaler verfügbarbarerGeschwindigkeit im Normalbetrieb	68	dB (2)
Δ-bewertete Luftschallcission im Betriebauf der Intensivstufe oder Schnyllaufstufe	-	dB (2)

Erklärungen:

(1) Luftschallemission Wird nach dB(A) re 1 pW gemessen.

Für die Ermittlung der Ergebnisse sowie gemäß den Anforderungen an die Kennzeichnung in Bezug auf den Energieverbrauch und in Bezug auf die Anforderungen an das Ökodesign wurden folgende Berechnungs- und Messmethoden angewandt:

Richtlinien des Europäischen Parlaments und des Rates 2010/30/EU; VERORDNUNG NR. 65/2014.
Richtlinien des Europäischen Parlaments und des Rates 2009/125/EG; VERORDNUNG NR.66/2014.
EN 50564 - Elektrische und elektronische Haushalts- und Burogeräte - Messung niedriger Leistungsaufnahmen.
EN 60704-2-13 - Elektrische Geräte für den Hausgebrauch und ähnliche Zwecke - Prüfvorschrift für die Bestimmung der Luftschallemission - Besondere Anforderungen an Dunstabzugshauben.
EN 61591 - Haushalts-Dunstabzugshauben und andere Absauger für Kochdünste - Verfahren zur Messung der Gebrauchseigenschaft.

6.2 Relevant Angaben zur Installation

9099-2H
9999-2H

Stromspannung/Frequenz		AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	2	Aluminium✔
Kohlefilter *		2*CF 150
Abluftschlauch		✔
Befestigungsmaterial		✔
Bedienungsanleitung		✔
Umluftweiche		AT 150-4
Teleskopkamin ausziehbar von-bis		50,00-98,00 cm
Bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Frecic	Mauer Durchführung = 150 mm Ø
	Bohrung = ca. 160 mm Ø
Abmcssungen Gört H*B*T in cm	55,00-103,00*90,00*50,00
Gewicht netto/brutto in kg		19,00/22,00

Stromspannung/Frequency		AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	2	Aluminium	✓
Kohlefilter *		2*CF 150

Abluftschlauch	✓
Befestigungsmaterial	✓
Bedienungsanleitung	✓
Teleskopkamin auszichbar von-bis	46,00-80,00 cm
Bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie	Mauer Durchführung = 150 mm Ø Bohrung = ca. 160 mm Ø
Abmessungen Gerät H*B*T in cm	46,00-80,00*60,00*47,00
Gewicht netto/brutto in kg	9,50/11,00

* Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionsentüchtig! Das bedeutet, immer den Netzsteckerziehen und danach das Stromanschlusskabel am Gerät abschreiben und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Threm Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von ihrem Fachhändler oder bei ihren entspruchenden communitalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei ihren ortlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnct vom Tag des Kaufes Garantie für einwandfricies Material und fchlerfrcie Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt.

Der Garantieanspruch ist vom Käfer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnchmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Hcrabsetzung des Kaufpreiscs). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. geringfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schaden infolge Betriebs- und Bcedierungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkauf, Installeur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Wenden Sie sichitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten

Stand

11.08.2016
