Marke	PKM
Modell	KS120.4A+EB
Produkttyp	Kühlschrank mit Gefrierfach (4 Sterne)
Abmessungen (H x B x T)	88 x 54 x 54 cm
Nettogewicht	29 kg
Gesamtnutzvolumen	105 L
Nutzvolumen Gefrierfach	15 L
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	179 kWh/Jahr
Stromversorgung	220-240 V ~ 50 Hz
Klimaklasse	N/ST (Umgebungstemperatur +16°C bis +38°C)
Gefriervermögen	2 kg in 24h
Lagerzeit bei Störung	10 h
Geräuschpegel	41 dB(A)
Kältemittel	R600a (entflammbar, umweltfreundlich)
Abtauen Kühlschrank	Automatisch
Abtauen Gefrierfach	Manuell
Innenbeleuchtung	Glühlampe 10 W
Anzahl Ablagen	1 Glasablage
Anzahl Türablagen	2 (davon 1 für Flaschen)
Gemüseschublade	1 Glas- oder Kunststoffschublade
Türanschlag wechselbar	Ja (Türanschlag wechselbar)
Höhenverstellbare Füße	Ja
Sicherheitsfunktionen	Türschließung, Belüftung, Installationsanweisungen
Pflege und Reinigung	Reinigung innen und außen mit mildem Reinigungsmittel, Staubentfernung am Kondensator 2x/Jahr
Ersatzteile und Reparierbarkeit	Lampe austauschbar; andere Teile nur durch Kundendienst

Häufig gestellte Fragen - KS120.4A+EB PKM

Wie stelle ich die Temperatur meines PKM KS120.4A+EB Kühlschranks ein?

Drehen Sie den Thermostatknopf auf die gewünschte Position: Position 3 für den Normalbetrieb (mittlere Temperatur). Für mehr Kälte auf 4 oder 5 drehen; für weniger Kälte auf 1 oder 2. Position 0 stoppt den Kompressor, unterbricht aber nicht die Stromversorgung. Warten Sie nach der Installation etwa 4 Stunden, bevor Sie das Gerät in Betrieb nehmen.

Was tun, wenn sich Eis im Kühlschrank bildet?

Der Kühlschrank taut automatisch ab. Wenn eine übermäßige Eisschicht (mehr als 3 mm) entsteht, manuell abtauen: Lebensmittel entnehmen, Netzstecker ziehen, Tücher einlegen, Eis vorsichtig entfernen (ohne scharfe Werkzeuge), reinigen und trocknen. Das Gefrierfach muss regelmäßig manuell abgetaut werden.

Warum macht mein Kühlschrank Geräusche?

Geräusche sind normal: Fließgeräusche des Kältemittels, Klicken des Kompressors, Brummen. Wenn das Geräusch ungewöhnlich wird, überprüfen Sie, ob das Gerät waagerecht steht, keine Wand berührt und die Lebensmittel richtig platziert sind. Warten Sie einige Minuten nach einer Einstellung, bis der Kompressor neu startet.

Wie ändere ich den Türanschlag?

Netzstecker ziehen. Oberes und unteres Scharnier abschrauben, Tür abnehmen, dann das obere Scharnier unten montieren und die Tür umdrehen. Befolgen Sie die Anleitung (Kapitel 3.3). Der Vorgang erfordert zwei Personen.

Was tun bei Stromausfall?

Das Gerät hält die Kühltemperatur bis zu 10 Stunden bei Stromausfall (Lagerzeit). Vermeiden Sie das Öffnen der Tür. Bei längerem Ausfall müssen gefrorene Lebensmittel schnell verbraucht oder entsorgt werden.

Wie reinige ich das Innere des Kühlschranks?

Netzstecker ziehen. Lebensmittel und herausnehmbare Zubehörteile entfernen. Mit warmem Wasser und einem milden Reinigungsmittel reinigen. Mit klarem Wasser nachspülen und abtrocknen. Verwenden Sie niemals Scheuermittel, Lösungsmittel oder Dampfreiniger. Türdichtungen mit Seifenwasser reinigen.

Welche Glühlampe wird für die Innenbeleuchtung verwendet?

Die Innenlampe ist eine Glühlampe mit 10 W. Zum Austausch: Netzstecker ziehen, Abdeckung entfernen, alte Lampe herausdrehen und eine neue gleichen Typs und gleicher Leistung einschrauben.

Wie lagere ich Lebensmittel für eine bessere Haltbarkeit?

Lebensmittel in Frischhaltefolie oder luftdichten Behältern verpacken. Fleisch und Fisch in die kälteste Zone (nahe dem Gefrierfach) legen. Gemüse und Obst in die Gemüseschublade. Keine warmen Speisen einlegen. Mindesthaltbarkeitsdaten beachten.

Warum sammelt sich Wasser im Inneren?

Wasser kann vom automatischen Abtauen stammen. Überprüfen Sie, ob die Ablaufrinne und der Ablaufkanal auf der Rückseite des Kühlabteils nicht verstopft sind. Reinigen Sie sie mit einem weichen Stäbchen. Hohe Luftfeuchtigkeit kann ebenfalls Kondensation verursachen.

Wie spare ich Energie mit diesem Kühlschrank?

Stellen Sie das Gerät an einen kühlen, sonnengeschützten Ort. Lassen Sie Belüftungsraum um das Gerät. Öffnen Sie die Tür so wenig wie möglich. Keine warmen Speisen hineinstellen. Abtauen, wenn die Eisschicht 3 mm überschreitet. Kondensator zweimal jährlich reinigen.

BEDIENUNGSANLEITUNG KS120.4A+EB PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Gebruiksaanwijzing

EINBAUKUHLSCHRANK

RéFRIGERATEUR INTÉGRE

BUILT-IN FRIDGE

INGEBOUWDE KOELKAST

KS 120.4A+ EB

Deutsch	Seite	2
English	Page	33
François	Page	63
Nederlands	Pagina	93

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzten. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 4
   1.1 Signalworter 5
   1.2 Sicherheitsanweisungen 5
2. Klimaklassen 9
3. Installation 9

3.1 Wahl des Standorts 9
3.2 Einbau 10
3.3 Wechsel des Turanschlags 15

1. Bedienung 16

4.1 Temperaturregelung 16
4.2 Betriebsparameter 17
4.3 Hilfreiche Tipps / Energie sparen 17

4.3.1 Bedeutung der * -Kennzeichnung von Gefrierbereichen 18
4.3.2 Lagerung von Lebensmitteln 20

1. Reinigung und Pflege 25

5.1 Abtauen 26
5.2 Austausch des Leuchtmittels 26

6.Problembehandlung. 27
7. Außerbetriebnahme 29
8. Technische Daten 30
9. Entsorgung 31
10. Garantiebedingungen 32

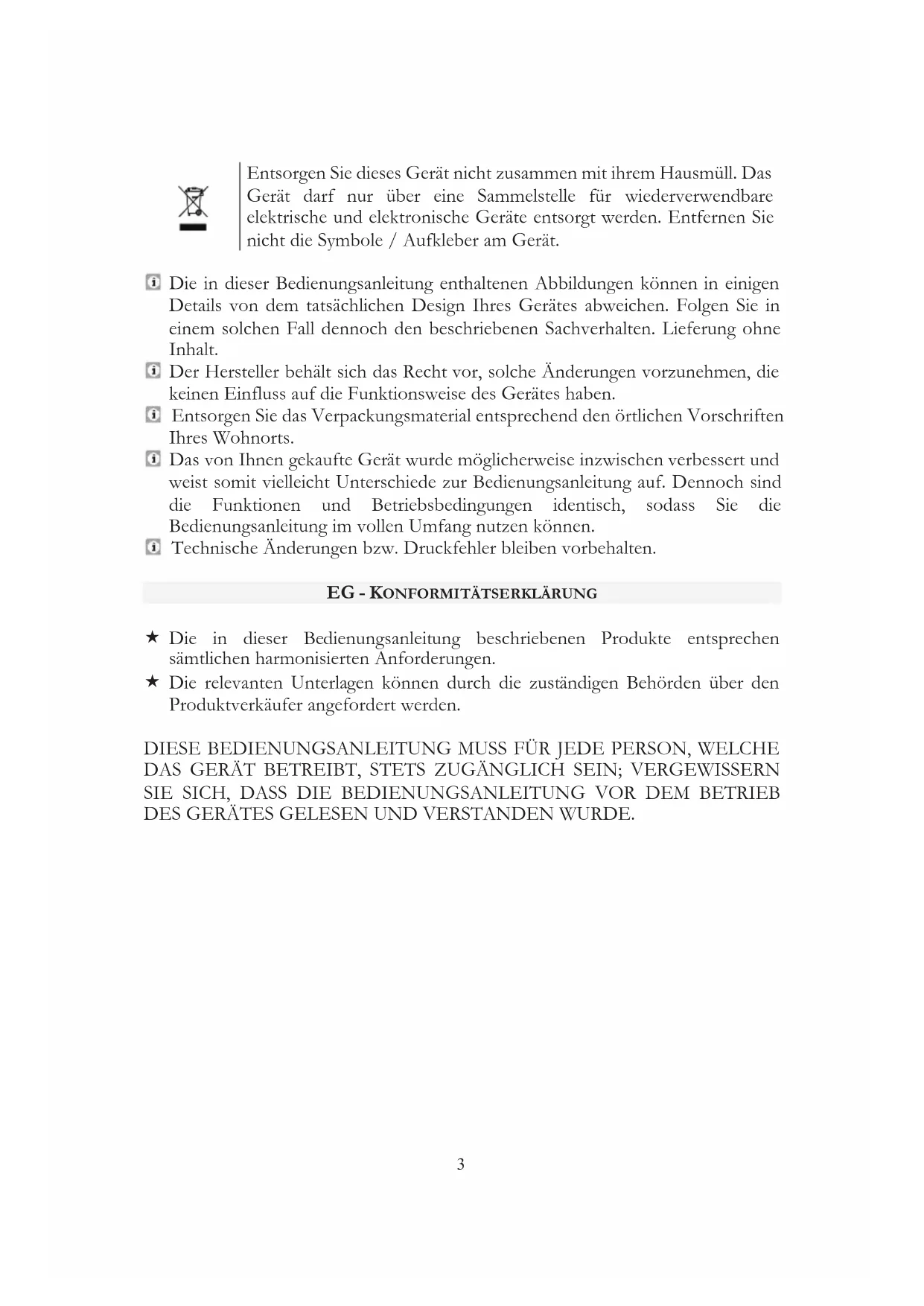

Entsorgen Sie diesen Gerät nicht zusammen mit ihrem Hausmüll. Das Gerätarf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber am Gerät.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gerates abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Gerätes haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit verschiedene Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
3 Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG-KONFORMITÄTSERKLÄRUNG

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäfer angefordert werden.

DIESSE BEDIENUNGSANLEITUNG MULLF RUR JEDE PERSON, WELCHE DAS GERAT BETREIBT, STETS ZUGANGLICH SEIN; VERGEWISERN SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERATES GELESEN UND VERSTANDEN WURDE.

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.

Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbercit ist. Bcfolgen Sie sorgfältig alle Hinweis, um Unfälle oder eine Beschädigung des Gerätes zu vermeiden.
Prufen Sie auf jeder Fall auch das technische Umfeld des Gerätes! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sieveraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiten, die zum Anschluss des Gcrätes an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgehört werden.
Das Gcrat ist ausschlieblich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindernab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder zwischen 3 und 8 Jahren)dürfen Kuhlgeräte be- und entladen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1.1 Signalwörter

GEFAHR!

verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

WARNING!

verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT!

verweist auf cinc

Gefahrensituuation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

HINWEIS! verweist auf cine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerätes zur Folge hat.

1.2 Sicherheitsanweisungen

GEFAHRI!

Zur Verringerung der Stromschlaggefahr.

1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung gefährdet das Leben und die Gesundheit des Gerätebetreibers und/oder kann das Gerät beschädigen.
2. Schlieben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightb are Beschädigungen aufweisen.
3. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert,kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
4. Wenn das Netzanschlusskabel beschädigt ist,arf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/ in) ausgetauscht werden.
5. Benutzen Sie zum Ziehen des Netzsteckers niemals das Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um das Gerät von der Stromversorgung zu trenn en. STROMSCHLAGGEGFAHR!
6. Berühren Sie den Netzanschlussstecker, den Netzschalter oder andere elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR!

Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr, Feuergefahr oder von Personenschäden.

1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine Systemteile des Kühlkeislaufs während des Betriebs oder Transports des Gerätes beschädigt werden.

2. Sollte ein Systemteil Beschädigungen aufweisen,arf sich das Gerä auf keinen Fall in der Nähe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort Kontakt zu Ihrkundendienst auf.

3. Falls es in ihrer Wohnung zum Austritt eines brennbaren Gases kommt sollte:

a) Offnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die Bedienelemente des Gerätes.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
d) Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

1. Halten Sie alle Teile des Gerätes fern von Feuer und sonstigen Zündquellen, wenn Sie das Gerät entsorgen oder außer Betriebnehmen.
2. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Spruhdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion gebracht werden können.
3. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.
4. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
5. Betreiben Sie das Gerät nur mit 220~240V/50Hz/AC. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Verwenden Sie zum Anschluss des Gerätes an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel..
6. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu

geführlichen Unfallen oder einer Beschädigung des Gerätes kommt. Das Gerät muss ordnungsgemäß geerdet sein.

1. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Gerätes beschädigt wird.
2. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
3. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Gerätes ausgestellt sein.
4. Nehmen Sie keine Veränderungen an dem Gerät vor.
5. Schalten Sie vor dem Aufbau und Anschluss des Gerätes unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.
6. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
7. Benutzen Sie keine elektrischen Geräte im Inneren des Gerätes, es sei dann, diese werden vom Hersteller Ihres Kuhlgerätes empfohlenen.
8. Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät.
9. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schadennehmen.
10. Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät. Die Isolierung der Elektrik Ihres Gerätes kann ansonsten durch verschüttetes oder überkochendes Wasser nachhaltig beschädigt werden.
11. Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen oder zu reinigen. Der Dampf kann in Kontakt mit elektrischen Teilen kommt und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!
12. Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um Eisablagerungen zu entfernen. Durch dadurch resultierende Beschädigungen des Innenraums droht STROMSCHLAGGEFAHR!.
13. Kinder dürfen niemals mit dem Gerät spielen.
14. Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Gerätes darauf, dass keine Kinder in das Innere des Gerätes gelangen können. Beachten Sie die davon relevanten Sicherheitshinweise 1. und 4. unter AUßerBETRIEBNAHME, endgültige.
15. Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.

VORSICHT!

1. Stellen oder legen Sie niemals kohlensäurehaltige Getränke in die Niedrigtemperatur-Bereiche des Gerätes (Gefrierteil / Gefrierfach), da diese dort explodieren können.
2. An der Rückseite des Gerätes befinden sich der Kondensator und der Kompressor. Diese Bestandteile können während der normale n Benutzung des Gerätes eine hohe Temperatur erreichen. Schließen Sie das Gerät entsprechend der in dieser Bedienungsanleitung g aufgeführten Anweisungen an. Eine unzureichende Belüftung beeinträchtigt den ordnungsgemänen Betrieb des Gerätes und beschädigt das Gerät. Decken Sie die Ventilationsöffnungen niemals ab.
3. Berühren Sie die stark gekühlten Oberflächen des Gerätes nicht mit nassen oder feuchten Handen, da ansonsten ihre Haut an den Oberflächen festkleben kann.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.
2. Kippen Sie das Gerät nicht über einen Winkel von 45^ hinaus.
3. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus dem Kompressor in den Kühlkreislauf gelangen.
4. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie es an die Stromversorgung anschließen, damit das Öl i n den Kompressor zurückfließen kann.
5. Benutzen Sie niemals die Tur selbst zum Transport des Gerätes, da Sie dadurch die Scharniere beschädigen.
6. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
7. Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
8. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren darauf vorgesehenen Stellen befinden.
9. Benutzen Sie den Boden, die Schubladen, die Turen etc. des Gerätes niemals als Standfläche oder Stütze.
10. Stellen oder legen Sie keine bereits Flüssigkeiten und heißt en Lebensmittel in das Gerät.

11. Die Belüftungsöffnungen des Gerätes oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.

12. Das Typenschildarf niemals unleserlich gemacht oder gar entfernt werden! Falls das Typenschild unleserlich gemacht oder entfernt wurde, entfällt jeglicher Garantieanspruch!

LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURING UND BEWAHREN SIE DIESE SICHER AUF.

Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für Personen- oder Materialschäden übernommen.

2. Klimaklassen

Welcher Klimaklasse Ihr Gerät unterliegt, entnehmer Sieitte dem Kapitel TECHNISCHE DATEN. Die Angaben Dort gewähren einen zuverlassigen Betrieb Ihres Gerätes entsprechend der Angaben der folgenden Tabelle.

KLIMAKLASSE	UMGEBUNGSTEMPERATUR
SN	+100→+320C	z.B. angeheizter Keller
N	+160→+320C	Wohntemperaturbereich
ST	+160→+380C	Wohntemperaturbereich
T	+160→+430C	Wohntemperaturbereich

3. Installation

3.1 Wahl des Standorts

1. Packen Sie das Grot vorsichtig aus. Beachten Sie unbedingt die Hinweisc zur Entsorgung des Gerätes im Kapitel ENTSORGUNG.
2. Da s Zubehör Its Herz Gerätes ist möglicherweise gegen Beschädigungen durch den Transport gesichert (Klebebänder etc.). Entfernen Sie solche Klebebänder außerst vorsichtig. Entfernen Sie mögliche Rückstände der Klebebänder nur mit einem feuchten Tuch und etwas handwarmem Wasser sowie einem milden Reinigungsmittel (s.a. Kapitel REINIGUNG UND PFLEGE). Entfernen Sie keinesfalls irgendwelche Bestandteile der Rückwand des Gerätes!
3. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen Abstan d

zu extremen Hitze- oder Kältequellen auf.

1. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
2. Wahlen Sie für den Aufbau einen trockenen und gut belufteten Raum.
3. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
4. Die Türen müssen sich komplett und ungehindert öffnen halten.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäBen Aufbau.
6. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
7. Das Typenschild befindet sich im Gerät oder außen an der Rückwand.

3.2 Einbau

Es gibt, abhängig vom Liefercrumfang, zwei Möglichkeit für den EinbauGchen. Sie entsprechend der Art Ihres Befestigungszubehörns entweder nach Möglichkeit A oder B vor.
Die Abmessungen ihres Gerates finden Sie im Kapitetechnische Daten.

WARNING! Schalten Sie das Gerät vor dem Einbau aus undziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR!
VORSICHT! Führren Sie den Einbau mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufugen. Kippen Sie das Gerät nicht über einen Winkel von 45^ hinaus.

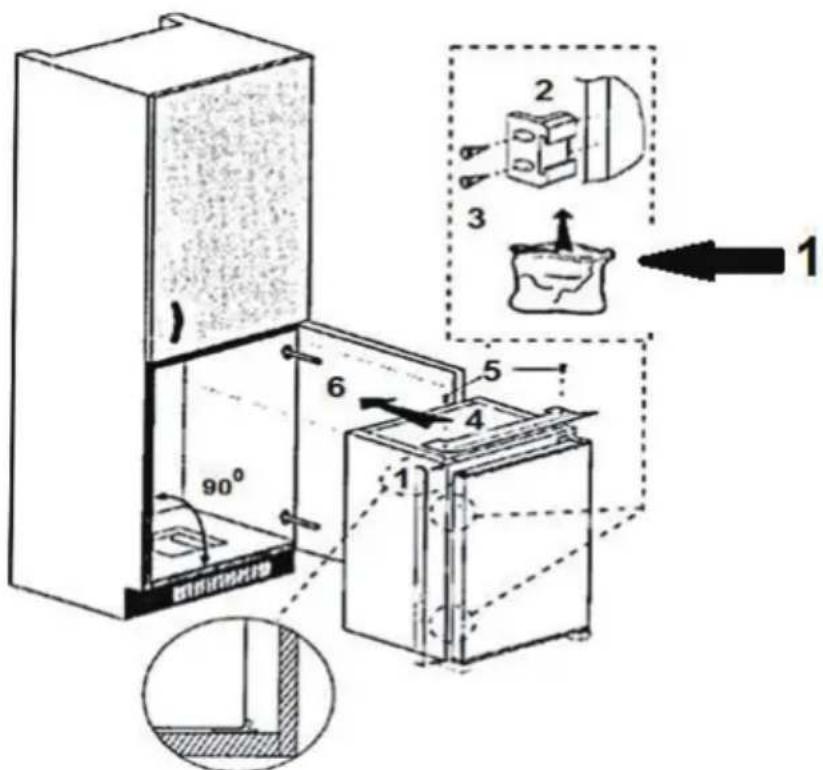

EINBAUA

1. Sc hieben Sie das Gerät behutsam in die Einbaunische und prufen Sie, ob da Gerät sicher und ordnungsgemäß ausgerichtet in der Nische steht.
2. A nschließlich fixieren Si das Grat mittels der Montage der 4 Holzschauben an den in der folgenden Zeichnung aufgeführten Befestigungspunkten.

Befestigungspunkte zum Fixieren des Gerätes durch die bereits fertig montierten Bauteile +B und den mitgelieferten Holzschrauben in der Einbaunische.

1. Der nach dem Einbau entwickelte Zwischenraum zwischen Einbau-Nische und Gerät wird durch Einstecken der im Lieferumfang enthaltenen Plastikprofildchtung ausgegliichen.

Plastikprofildichtung

Seitenansicht im Querschnitt

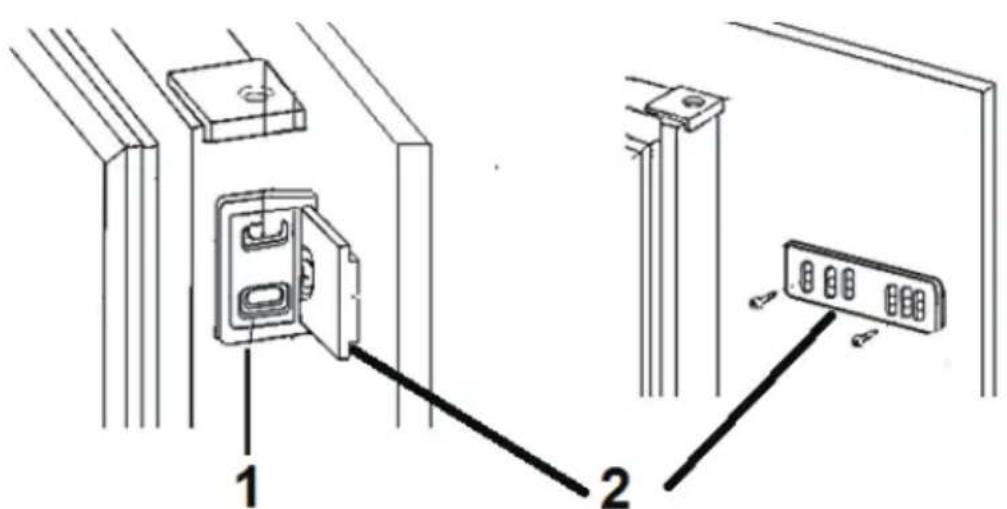

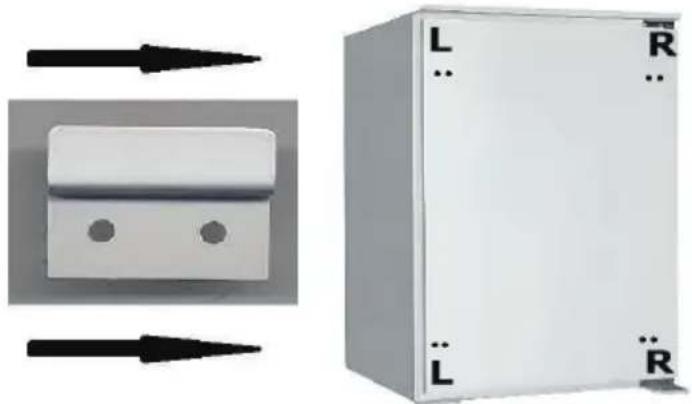

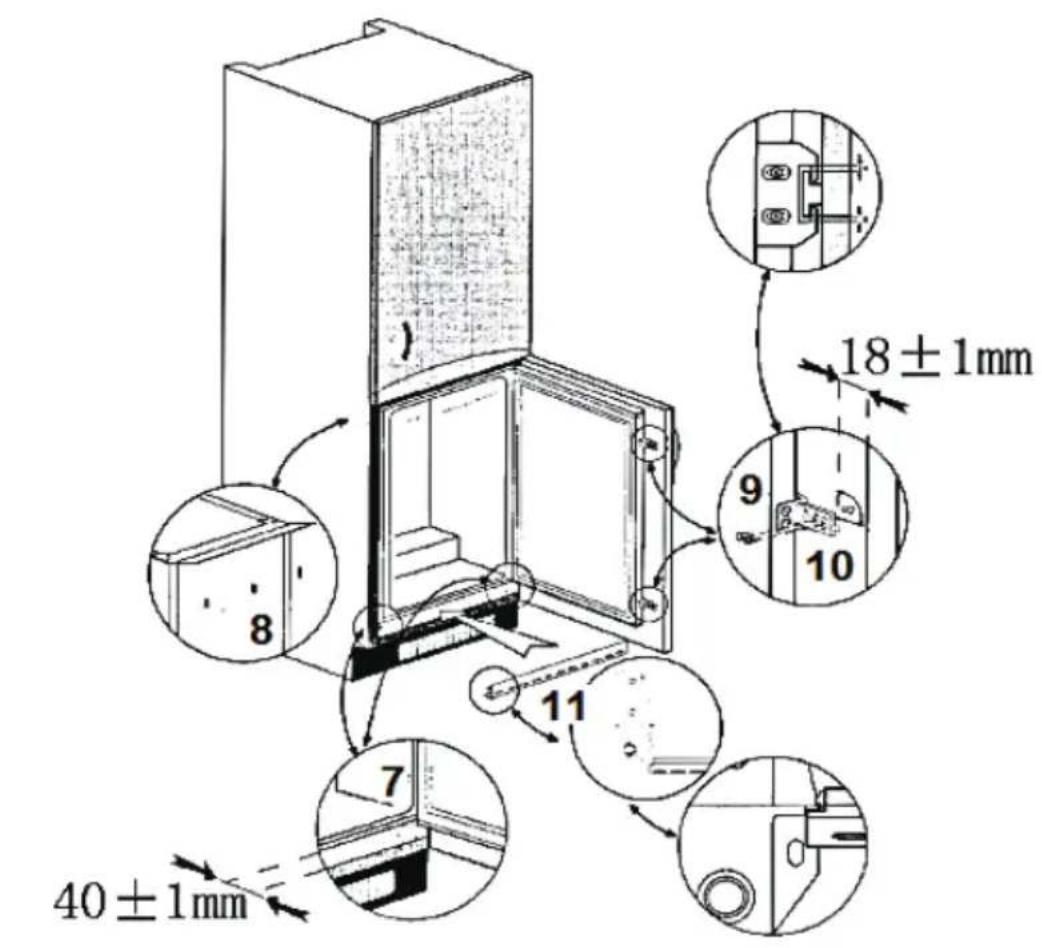

UM DIE SCHLEPPVORRICHTUNG ZUM ÖFFNEN BZW. SCHLIEßen DER TÜR ZUMONTIEREN, GEHEN SIE BITTE SCHRITTWEISE WIE FOLGT VOR:

1. Befestigen Sie die zwei kleinen Scharniere mit den im Liefercumfang enthaltenen Schrauben. Je nach Turanschlag entscheiden Sie sichitte für eine Linksbzw. Rechtsmontage.

1. Montieren Sie nun das lange Scharnier an der Innencite der Mobeltüre. Nehmen Sie wie in der folgenden Zeichnung aufgeführrt das richtige Maß, indem Sie die Scharniere auffinander stecken.

1. Bei der anschließenden Ausrichtung acht den Sieitte darauf, dass die AuBenscite des langen Scharniers ca. 2 cm Abstand zur AuBenseite der Mobelture aufweist. Fixieren Si nund das Scharnier mit den beigefugten Schrauben.

2 cm Abstand

Schwarzer Balken stellt 2 cm Abstand dar.

Sie konnen das lange Scharnier am besten anbringen und ausrichten sowie mit dem kurzen Scharnier verbinden, wenn Sie bereits Turen welt geöffnet haben!

EINBAUB

1: Verpackungsbeutel

1: Scharnicherteil an Kuhlschranktur.
2: Scharnicrteil an Schranktur.

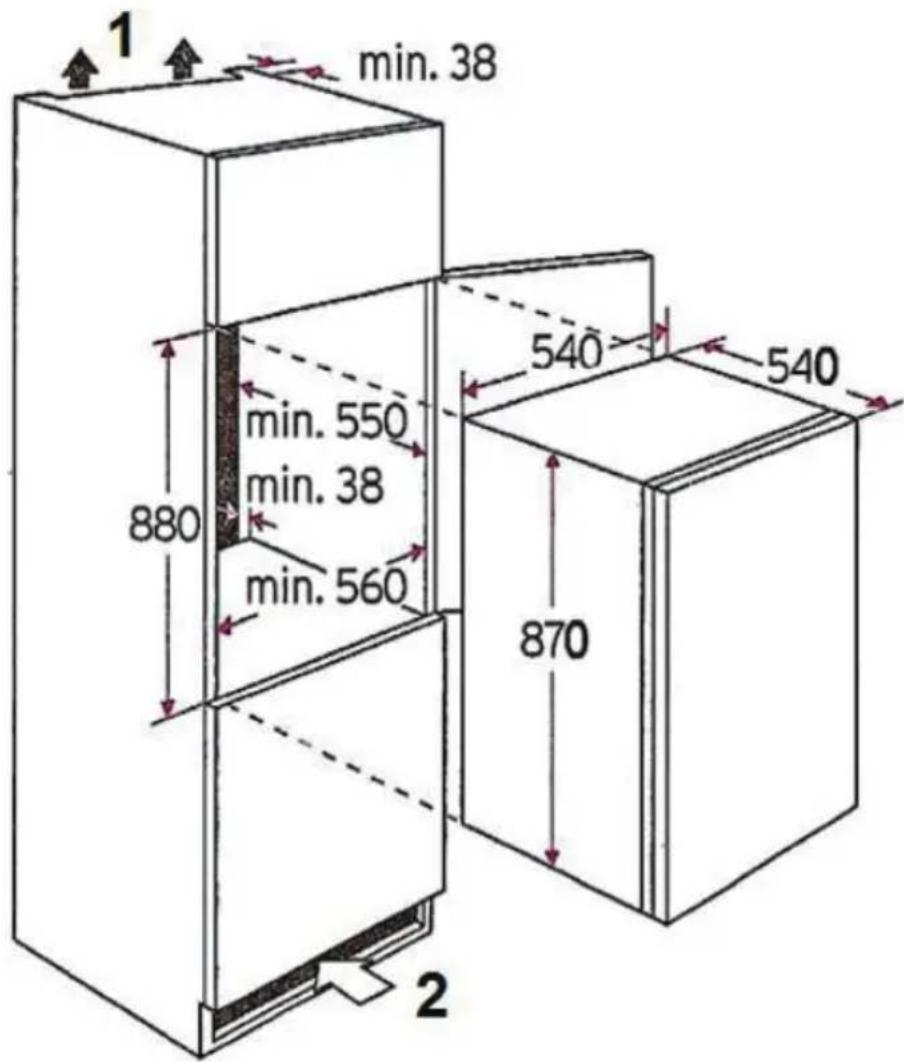

Abmessungen A/B

1: Luftaustritt 200 cm².
2: Luftcintritt im Sockel 200~cm^2

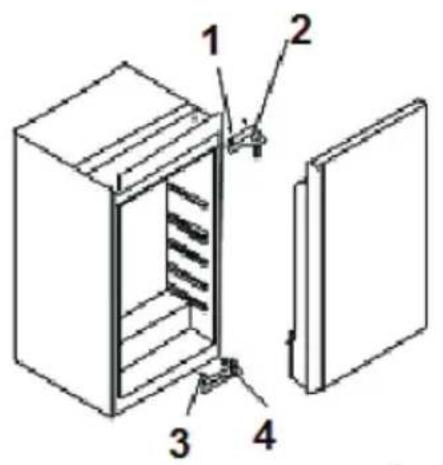

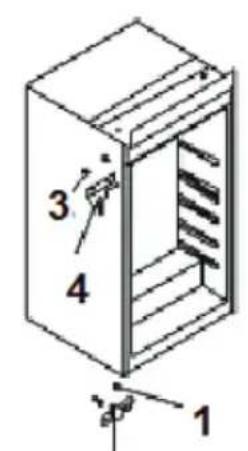

3.3 Wechsel des Turanschlags

WARNUNG! Schalten Sie das Gerät vor dem Wechsel des Turanschlags aus undziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR!

VORSICHT! Führn Sie den Wechsel des Turanschlags mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät/arbeitet, Schaden zufugen. Kippen Sie das Gerät nicht über einen Winkel von 45^ hinaus.

1. Losen und entfernen Sie die zwei Schrauben (1 + 2) und entfernen Sie anschließend das komplette obere Scharnier.
2. Ziehen Sie die Tur nun nach oben, bis diese aus dem unteren Scharnier ausgegeben ist. Stellen Sie die Tur behursam und sichern ab.
3. Losen und entfernen Sie nun die Schrauben (3 + 4) von dem unteren Scharnier und entfernen Sie es bereits vom Gerät.
4. Montieren Sie nun das ehemals obere Scharnier an der unteren Position und befestigen Sie es wieder mit den 2 Montageschrauben und führen Sie alle offen genannten Montageschritte in umgekehrter Reihenfolge aus.
5. Zum Schluss prufen Sieitte, ob die Tur exakt ausgerichtet ist und ob das sie sauber schliebt, bevor Sie die Schrauben endgultig festzichen.

2

HINWEIS! Richten Sie die Tur ordnungsgemäß aus. Die Dichtungen müssen ordnungsgemäß anliegen.

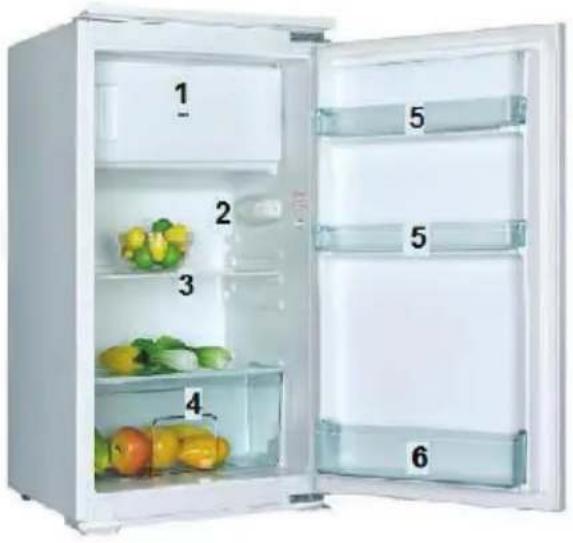

4. Bedienung

1. GEFRIERFACHIKLAPPE
2. THERMOSTAT
3. VERSTELLBARES REGAL
4. GEMUSEFACH
5. TURABIAGEN
6. FLASCHENFACH

4.1 Temperaturregelung

SOBALD SIE DAS GERÄT AUFGEGESTELLT HABEN, WARTEN SIE BITTE 4 STUNDEN, BEVOR SIE ES EINSCHALTEN!

1. Sobald Sie den Kühlschrank eingeschaltet haben, stellen Sie den Thermostat-Schalter auf die Normaltemperatur-Stufe 3. Nach ca. 5 Stunden hat das Gcrät seine normale Betriebstemperatur erreicht und der Kühlschrank ist einsatzfähig.
2. Falls eine höhere (wärmere) Temperatur gewünscht wird, stellen Sie den Thermostat-Schalter von Stufe 3 auf 2, oder, falls gewünscht, noch tiefer.
3. Bei sehr hohen sommerlichen Temperatures, verstellen Sie den Thermostat-Schalter von Stufe 3 auf 4, oder bei Bedarf hoher, um die Kühltemperatur weiter abzuseken.
4. Sollte sich bei einer hohen Thermostat-Einstellung Reif auf der Rückseite bilden, so ist es empfchlenswert die Einstellung auf eine niedrigere Position zurück zu stellen.
5. Die Einstellung 0/OFF/AUS schaltet lediglich den Kompressor ab. Um das Gerät. von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdoseziehen.

WARNUNG! Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um die Eisablagerungen zu entfernen. Durch dadurch resultierende Beschädigungen des Innenaums droht STROMSCHLAGGEFAHR!

4.2 Betriebsparameter

1. Das Gerät kann die entsprechenden Temperaturen nur dann erzeugen, wenn:

a. die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht.
b. die Türen ordnungsgemäß schlieben.
c. Sie die Türen nicht oft und zu lange öffnen.
d. sich die Türdlichtungen in einem ordnungsgemäß Zustand befinden.
e. Sie einen geeigneten Standort gewählt haben.
f. Sie das Gerät nicht überfüllen.
g. Sie kein warmes oder heiges Kuhlgt in das Gerät geben.

1. Hohe Umgebungstemperaturen bei gleichzeitigem Betrieb der kaltesten Einstellungen können dazu führen, dass der Kompressor durchgehend arbeitet, um die Temperatur im Inneren des Gerätes aufrecht zu erhalten.

2. Tauen Sie das Gerät regelmäßig ab, da Eisablagerungen die Leistung verringer n und den Energieverbrauch erhöhen.

4.3 Hilfreiche Tipps / Energie sparen

Legen Sie den Gefrierbereich nicht mit Aluminiumfolie, Wachspapier oder Papierlagen aus, weil Sie dadurch die Zirkulation der Kaltluft beeinträchtigen und das Gerät nicht mehr effektiv arbeiten kann.
Bereits gekochttes Essen kann im Gerät frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen.
Verwenden Sie zum Verpacken farblose, geruchsfose, luftundurchlüssige und widersfähige Materialien.
Andere Lebensmittel, wie Fleisch, Fisch usw., ncigen dazu, trocken zu werden und Gerüche frei zusetzen. Um dies zu verhindern, konnen sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.
Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich. Überfüllen Sie das Groat nicht.
Wickeln Sie einzulagernde Lebensmittel in Frischhaltefolie oder ein geeignetes Papier und ordnen Sie die Lebensmittel einzelnen Bereichen zu. So vermeiden Sie Verunreinigungen, einen Verlust an Wasser und eine Vermischung von Gerüchen.
Lassen Sie bereits Lebensmittel auf Zimmertemperatur abkühlen, bevor Sie diese einlagern, da sonst der Energieverbrauch ansteigt und es zur Ausbildung von Eiskristallen im Inneren kommt.
Achten Sie beim Einkauf von Tiefkuhlprodukten darauf, dass deren Verpackung nicht beschädigt ist und das Produkt ordnungsgemäß gelagert wurde (Verkaufstrufe mit -18^ oder tiefer).
Gefriergut auftauen: je nach der Ausstattung ihrer Kuche und entsprechend dem Verwendungszweck Ihres Gefrierguts.

bei Raumtemperatur

im Kuhlbereich Ihres Gerätes
in einem elektrischen Backofen¹
in einem Mikrowellengerät

Versuchen Sie, die Tur nicht zu halten, besonderss bei feucht-warmen Wetter. Wenn Sie die Tur halten, schreiben Sie diese wieder sobald als möglich.
Überprüfen Sie laufend, ob das Gerät genügend beluftet wird. Das Gerät muss an allen Sciten gut beluftet werden.
Eisablagerungen führen zu einem höheren Stromverbrauch. Tauen Sie Eisablagerungen ab, wenn diese große als 3mm sind.
Legen Sie Gefriergut zum Auftauen in den Kühlschrank und nutzen Sie dadurch die Kälteabstrahlung.

4.3.1 Bedeutung der * -Kennzeichnung von Gefrierbereichen

2-Sterne (^) und 3-Sterne (^) Gefrierbereiche eignen sich zur Lagerung von Tiefkuhlkost (vorgefroren) und Eis oder zur Herstellung von Eis und Eiswurfeln.
1- (), 2- (), und 3-Sternc (*) Gefriericbereiche eignen sich nicht zum Einfrieren frischer Lebensmittel.

BEREICHE	STERNE (*)	ZIELSPEICHER-TEMPERATUR	GEEIGNETE LEBENMITTEL
Tiefkühlbereich	(***) *	-18 °C	➢ Geeignet für Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasser- und Fleischprodukte.➢ Empfohlene Lagerdauer: 3 Monate➢ Geeignet zum Einfrierten von frischen Lebensmitteln.
Tiefkühlbereich	*** -18	°C	➢ Mecresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasser- und Fleischprodukte.➢ Empfohlene Lagerdauer: 3 Monate➢ Nicht geeignet zum Einfrierten von frischen Lebensmitteln.
Tiefkuhlbereich	** -12	°C	➢ Mccrcsfrüchte (Fisch, Garnelen, Schalentiere), Süßwasser- und Fleischprodukte.➢ Empfohlene Lagerdauer: 2 Monate➢ Nicht geeignet zum Einfrierten von frischen Lebensmitteln.
Tiefkuhlbereich	* -6	°C	➢ Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasser- und Fleischprodukte.➢ Empfohlene Lagerdauer: 1 Monat➢ Nicht geeignet zum Einfrierten von frischen Lebensmitteln.
0* - Fach - -6		°C - 0 °C	➢ Geeignet für frische Fleischprodukte (Schwein, Rind, Huhn etc.) und verarbeitete Lebensmittel, die innerhalb desselben Tages oder hochstens innerhalb der nächsten 3 Tage nach Einlagerung verzehrt oder verarbeitet werden.➢ Nicht geeignet zum Einfrierten oder Tiefkühlen von Lebensmitteln oder zum Lagern von gefrorenen Lebensmitteln.

WARNING! Essen Sie keine Lebensmittel, die noch gefroren sind und geben Sie Kindern kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommt.

WARNUNG! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierbereichs kann an der Haut verbrennungsahnliche Symptome hervorrufen.

4.3.2 Lagerung von Lebensmitteln

Die Bedienung Ihres Gerätes wird allgemein in dem Kapitel "BEDIENUNG" ff. beschrieben. Die folgenden Erläuterungen halten Ohnen damit, ihre jeweiligen Lebensmittel richtig zu lagern.
Lebensmittel dürfen nicht mit den Oberflächen im Inneren des Gerätes direkt in Berührung kommt, sondern,müssen separat in Alufolie,Zellophanfolie oder in luftdachten Plastikboxen eingepackt werden.

AUFBEWAHRUNG VON LEBENSMITTELN IM KUHLBEREICH

Der Kuhlbereich hilft, die Lagerzeiten für frische verderbliche Lebensmittte zu verlangern.

DIE RICHTIGE LAGERUNG VON FRISCHEN LEBENSMITTELN SORGT FÜR BESTE ERGEBNISSE

Iergern Sie nur Lebensmittel, die sehr frisch und von gutter Qualität sind.

Stellen Sie sicher, dass die Lebensmittel vor der Lagerung gut verpackt oder abgedeckt sind. Dadurch bleiben die Lebensmittel frisch und es wird verhindert, dass die Lebensmittel austrocknen, sich verfarben oder den Geschmack verlieren. Außen dem wird cinc Geruchsübertragung verhindert.
Gemüse und Obst müssen bei der Lagerung nicht verpackt werden, wenn sie in der Gemüseschublade des Kühraums aufbewahrt werden.
Stellen Sie sichere, dass stark riechende Lebensmittel bei der Lagerung eingewickelt oder abgedeckt sind und von Nahrungsmitteln wie Butter, Milch und Rahm ferngehalten werden, da diese durch starke Gerüche verdorben werden konnen.
Kühlen Sie heiße Speisen ab, bevor Sie sie in das Kühlfach legen.

Für die meisten vorverpackten Milchprodukte wird empfohlen, dass sie bis zum Mindesthaltbarkeitsdatum oder bis zum „Verwenden bis“- Datum verwendet werden. Bewahren Sie sie im Kühlbereich auf und verwenden Sie sie innerhalb der empfohlenen Zeit.
Btter kann durch stark riechende Nahrungsmittel verdorben werden, sodass sie am besten in einem verschlossenen Behälter aufbewahrt wird.
Eier sollenen im Kuhlschrank aufbewahrt werden.

ROTES FLEISCH

Legen Sie frisches rotes Fleisch auf einen Teller und bedecken Sie es mit Wachspapier, Plastikfolie oder Folie.
Bewahren Sie gekochttes und rohes Fleisch auf separates Tellen auf, um zuverhindern, dass der durch das rohe Fleisch verloren gegangene Saft das gegarte Produkt verunreinigt.

GEFLUGEL

Frische, ganze Vogel sollen mit kaltem, fliebendem Wasser voninnen und auBen gespult, getrocknet und abgedeckt auf einen Teller gelegt werden.
Geflügelstücke sollenen auf die gleiche Weise gelagert werden.
Ganzes Geflügel sollte erst unmittelbar vor dem Kochen gefüllt werden, um Lebensmittelvergiftingungen zu vermeiden.

FISCH UND MEERESFRUCHTE

Fisch und Fischfilets sollenn am Tag des Kaufs verwendet werden. Bis zu ihrer endgültigen Verwendung sollenn sie im Kühlbereich auf einem Teller aufbewahrt werden, der locker mit Plastikfolie, Wachspapier oder Folie bedeckt ist.
Wenn Sie Fisch oder Meeresfrüchte über Nacht oder länger lagern möchten, achten Siic entsprechenden darauf auf schr frischen Fisch zu kaufen.

Ganze Fische sollenen mit kaltem Wasser gesplt werden, um lose Schuppen und Schmutz zu entfernen, und dann mit Papiertüchern trocken getupft werden. Geben Sie ganzen Fisch oder Filets in einen verschlussen Plastikbeutel.
Halten Sie Schalentiere jederzeit gekühlt und verwenden Sie sie innerhalb von 1 - 2 Tagen.

VORGEKOCHTE UND / ODER UBRIG GEBLIEBENE LEBENSMITTEL

These sollen in geeigneten, verschlossenen Behältern aufbewahrt werden, damit die Lebensmittel nicht austrocknen.
Nur 1-2 Tage aufbewahren.
Erwärmen SiC Restc nur einmal und bis sie dampfend hciβ sind.

GEMUSESCHUBLAD

Die Gemüseschublade ist der optimale Aufbewährungsort für frisches Obst und Gemüse.
Die olgenden Lebensmittel dürfen nicht über einen längeren Zeitraum bei Temperaturen unter 7^ gelagert werden: Zitrusfrüchte, Melonen, Ananas, Papaya, Passionsfrüchte, Gurken, Paprika und Tomaten.
Bei niedrigen Temperaturen treten unerwünschte Veränderungen, wie Erweichung des Fleisches, Braunung und / oder beschleunigtes Reifen auf.
Kühlen Siekcine Avocados (bis sie reif sind), Bananen und Mangos im Kühlschrank.

EINFRIEREN UND AUFBEWAHREN VON LEBENMITTELN IM GEFRIERFACH

Igern von Tiefkuhlkost.
Eiwurfel herstellen.
Lebensmittel einfrist.

HINWEIS! Stellen Sie sicher, dass die Tur des Gefrierfachs ordnungsgemäß geschlossen wurde.

TIEFKUHLKOST KAUFEN

Die Verpackungarf nicht beschädigt sein.

Achten Sie auf das Mindesthaltbarkeitsdatum oder das „zu verwenden bis“-Datum.
Tiefkuhlkost möglichst in einem isolierten Beutel transportieren und schnell in das Gefrierfach legen.

TIEFKUHLKOST LAGERN

Bci -18^ oder kalter aufbcwahren.

Vermeiden Sie unnötgiges Öffnen der Tur des Gefrierbereichs.

EINFRIEREN FRISCHER LEBENSMITTEL

Nur fische und unbeschädigte Lebensmittel einfrierten.

Um den bestmöglichen Nährwert, den Geschmack und die Farbe zu erhalten, sollte das Gemüse vor dem Einfrieren blanchiert werden. Auberginen, Paprika, Zucchini und Spargel benötigen kein Blanchieren.

HINWEIS! Halten Sie Lebensmittel, die eingefroren werden sollen, von bereits eingefrorenen Lebensmitteln fern.

FOLGENDE LEBENSMITTEL SIND ZUM EINFRIEREN GEEIGNET:

Kuchen und Gebäck.
Fisch und Meeresfrüchte.
Fleisch, Wild, und Geflügel.
Gemüse, Obst, Krauter.
Eier ohne Schalen.

Milchprodukte wie Kase und Butter.
Fertiggerichte und Speisereste wie Suppen, Eintöfe, gekochtes Fleisch und Fisch.
Kartoffelgerichte und Aufläufe.
Desserts.

FOLGENDE LEBENSMITTEL SIND ZUM EINFRIEREN NICT GEEIGNET:

Gemüesorten, die normalerweise roh verzehrt werden, z. B. Salat oder Radieschen.
Eier mit Schale.
Trauben, ganze Apfel, Birnen und Pfirsiche.

Hartgekochtete Eier, Joghurt, Milch, saure Sahne und Mayonnaise.

TIEFKUHLKOST VERPACKEN

Um zu verhindern, dass Lebensmittel ihren Geschmack verlieren oder austrocknen, verpacken Sie sie in eine luftdichte Verpackung.

1. Lebensmittel in eine Verpackung geben.
2. Luft entfernen.
3. Versicgeln Sie die Verpackung.
4. Etikettieren Sie die Verpackung mit Inhalt und Einfrierdatum.

GEEIGNETE VERPACKUNG:

Kunststofffolic, Schlauchfolic aus Polyethylen, Aluminiumfolic.
These Produkte sind im Fachhandel erhältlich.

EMPFOHLENE LAGERZEITEN FÜR TIEFKUHLKOST IM GEFRIERBEREICH

These Zeiten variieren je nach Art der Lebensmittel.
Die Lebensmittel, die Sie einfrieren, können 1 bis 12 Monate aufbewährt werden (Mindestens bei -18 °C).

LEBENMITTEL	AUFBEWAHRUNGS-ZEIT
Speck, Aufläufe, Milch 1 Monat
Brot, Eiscrème, Würstc, Pasteten, zubereitete Schalentiere, öliger Fisch	2 Monate
Nicht fettiger Fisch, Schalentiere, Pizza Gebäck und Muffins	3 Monate
Schinken, Kuchen, Kekse, Rinder- und Lammkoteletts, Geflügelstücke	4 Monate
Butter, Gemüse (blanchiert), Eier und Eigelb, gekochaute Flusskrebs, Hackfleisch (roh), Schweinefleisch (roh)	6 Monate
Obst (trocken oder in Sirup), Eiweiß, Rindfleisch (roh), ganzes Huhn, Lammfleisch (roh), Obstkuchen	12 Monate

WICHTIG HINWEISE!

Wenn Sie frische Lebensmittel mit einem Mindesthaltbarkeitsdatum oder einem „zu verwenden bis“-Datum einfrierten, müssen Sie sie einfrierten, bevor dieser Datum abläuft.
Vergewissern Sie sich, dass die Lebensmittel nicht bereits gefroren waren. Tiefgeflorene Tiefkuhlprodukte)durfen nicht wieder eingefroren werden.
Nach dem Auftauen sollenn Lebensmittel schnell verzehrt werden.

1. WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
2. Halten Sie Ihr Grot immer sauber, damitCs nicht zur Ausbildung unangenchmer Gerüche kommt.
3. Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie deshalb zweimal im Jahr den Kondensator an der Rückwand des Gerätes mit einem Staubsauger oder einem weichen Pinsel.
4. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigten Sie die Oberflächen des Gérâts.

REINIGUNGSMITTEL

1. Sie können im Handel erhältliches Geschirrspulmittel verwenden.
2. Verwenden Sie niemals Scheuermittel, stark parlümierte, bleichende oder alkoholhaltige Reinigungsvprodukte, Wachspituren, Lösungsmittel. Verwenden Sie keine organischen Reinigungsmittel! und keine ätherischen Ole!

AUBEN

1. Reinigen Sie das Geräteäußer mit warmem Wasser. Anschließend sorgfältig abtrocknen.

INNEN

1. Reinigen Sie den Geräteinnenraum mit lauwarmem Wasser und einem weichen Tuch. Anschließend sorgfältig abtrocknen.

TURDICHTUNGEN

Waschen Sic diesemit warmcm Wasser ab. Anschliebcnd sorgfaltig abtrocknen.

WASSERABLAUF-ÖFFNUNG

Überprüfen Sie regelmäßige Öffnung für den Wasserablauf an der Rückwand des Kühlbereichs. Reinigen Sie die Öffnung mit einem weichen Holzstübchen. Verwenden Sie keine schaffkantigen Gegenstände; ansonsten beschädigen Sie das Gerät!

5.1 Abtauen

MANUELLES ABTAUEN (GEFRIERBEREICH)

WARNUNG! Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um die Eisablagerungen zu entfernen. STROMSCHLAGGEFAHR!

1. Nehmen Sie das Gefriergut hers aus und lagern Sie es in einer Kuhlbox.
2. Schalten Sie das Gerät ab, indem Sie den Thermostatshalter auf 0/AUS/OFF stellen und anschließend den Netzstecker aus der Steckdoseziehen.
3. Legen Sie das Gerät mit Tüchern aus, sobald das Eis abzutauen beginnnt. So konnen Sie das Tauwasser auffangen.
4. Entfernen Sie zuerst die groBen Eisstücke. Entfernen Sie anschlieBend die klincren Eisstücke.
5. Wischen Sie das Gerät und die Turdichtungen abschließlich mit trockenen und weichen Tüchern ab und sorgfältig trocken.
6. Nach der Reinigung muss die Tur eine Zeitlang offen bleiben, damit das Gerä durchlüftet.

AUTOMATISCHES ABTAUEN (KÜHLBEREICH)

1. Das Abtauen des Kuhlbereichs erfolgt automatisch. Das dadurch entstehende Wasser fliebt in einen Behälter, der sich an der Rückseite des Gerätes befindet.
2. Falls die Abtau automatik den Anforderungen nicht genugen sollene wie z.B. bei hohen Umgebungstemperaturen und Luftfeuchtegraden, nachmen Si den oben beschricbenen manuellen Abtauvorgang vor.

5.2 Austausch des Leuchtmittels

1. WARNUNG! Schalten Sie das Gerät vor dem Austausch ab undziehen Sie den Netzstecker aus der Steckdose.
2. Abdeckung entfernen.
3. Leuchtmittel entnahmen.
4. Ein neues Leuchtmittel derselben Art und Leistung einsetzen (10W).
5. Abdeckung wieder befestigen.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchung verwendet werden)dürfen.

6. Problembehandlung

FEHLER MÖGLICHE URSACHE	MASSNAHMITEN
GERÄT ARBEITET ÜBERHAUPT NICT.
Das Gerät ist mit dem Netzsteck nicht an der Steckdose angeschlossen. Der Netzstecker ist locker. Die Steckdose wird nicht mit Stron versorgt. Die entsprechende Sicherung is ausgeschaltet. Die Spannung ist zu niedrig.	Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschlieben. Überprüfen Sie die Haussicherung. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben ihrer Stromanbieters.
KOMPRESSOR ARBEITET NICT.
Fehlerhafte Energieversorgung.	Überprüfen der Energieversorgung.
KOMPRESSOR LÄUFT ZU LANGE.
Gerät war kürzlich ausgeschaltet. Zu vile oder zu frübe Lebensmittel im Gerät. Türen zu halten/zu lang geöffnet.	Das Gerät benötigt einige Zeit zum Erreichen der Kühltemperatur. Heiße Lebensmittel entfernen. Türen salten/kurz offen.
INEFFIZIENTE KÜHLLEISTUNG.
Tür wurde zu halten/zu gehalten. Tür ist nicht richtig geschlossen. Eisablagerungen im Gerät. Ungenügende Abstände an der Rückwand und an den Seiten. Im Gerät befindet sich warmes oder frübes Kühlgut. Gerät ist überfüllt. Dichtung ist beschäftigt.	Zu warmer Temperatureinstellung am Thermostat. Wahlen Sie gegebenenfalls eine andere Einstellung. Tür/Türdichtungen überprüfen. Defekte Türdlichtung austauschen Gerät abtauen.
STARKE EISBILDUNG.
Tür ist nicht richtig geschlossen. Dichtung beschäftigt/verunreinigt.	Türe schreiben. Die Dichtung reinigen/austauschen.
DIE NORMALEN GERAUSCHE BEIM SCHLIEßen DER TÜRVERÄNDERN SICH.
Die Turdichtung ist verschmutzt.	Turdichtung reinigen.
KOMPRESSOR STARTET NICTHT SOFORT NACH EINSTELLUNGSEWCHSEL.
Normale Betriebsbedingung.	Der Kompressor startet nach einiger Zeit.
UNGEWÖHNLICHE GERAUSCHBILDUNG.
Das Gerät stehen nicht auf eine flachen und geraden Oberfläche. Das Gerät berührt eine Wand oder einen anderen Gegenstand. Das Kühlgut ist falsch positioniert. Gegenstände sind hinter das Gerät gefallen.	Richten Sie das Gerät neu aus. Richten Sie das Kühlgut neu aus. Entfernen Sie die Gegenstände.

Solle das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Si den Kundendienst.

DIE FOLGENDEN BETRIEBSVORGANGE SIND NORMAL UND KEIN ANZEICHEN EINER FEHLFUNKTION

Die Kuhlflüssigkeit erzeugt ein Gerauschähnlich fliebenden Wassers.
Gelegentlich sind Gerausche zu horen, die durch den Einspritzvorgang in das Kuhlsystem verursacht werden.
Es ist normal, dass die Seitenwände des Gerätes aufgrund des Betriebs des Kühlkrcislaufs warm werden.

AUSGEPRAGTE GERÄUSCHBILDUNG

Bei Erstinbetriebnahme oder warmen Innentemperatren. Der Kompressor arbeitet mit hoher Leistung, um schnell die Kühltemperatur zu erreichen.

KONDENSWASSER IM / AM GERÄT

kann bei hoher Luftfuchtigkeit / schr warmen Außentemperatren entstehen.

KLICKEN

ist immer dann zu horen, wenn sich der Kompressor ein- oder ausschaltet.

SUMMEN

wird vom Kompressor verursacht, während er/arbeitet.

KLOPFEN / KNACKEN

kann durch Ausdehnung und Schrumpfung der Bestandteile des Kühlsystems entstehen und wird infolge von Temperaturschwankungen vor und nach dem Einsatz den Kompressors ausgelost.

7. Außerbetriebnahme

AUBERBETRIEBNAHME, ZEITWEILIGE:

WENN DAS GERAT UBER EINEN LÄNGEREN ZEITRAUM NICT BENUTZT WIRD:

1. Trennen Sie das Gerät von der Stromversorgung. Um das Gerät von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdoseziehen oder eine Abschaltvorrichtung verwenden.
2. Ent fernen Sie samtliche eingelagerten Lebensmittel aus dem Gerät.
3. Reinigen und trocknen Sie das Innere des Gerätes und halten Sie die Tur für einige Tage geöffnet.

BEIEINEM DURCHSCHNITTLICHEN URLAUB (14-21 TAGE):

1. Verfahren Sie entweder wie im Abschnitt oben, oder
2. la sscn Sic das Gcrat in Bctricb und

a. entfernen Sie alle verderblichen Lebensmittel aus dem Kuhlbereich.
b. reinigen Si dc den Kuhlbercic h.
c. la gern Sie alle dafür geeigneten Lebensmittel im Gefrierbereich.

WENNSIEDASGERATBEWEGENWOLLEN:

1. Sichern Sie alle Herausnehmbaren Teile und den Inhalt des Gerätes. Verpacken Sie diese getrennt, falls notig.
2. Transportieren Sie das Grot ausschließlich in einer aufrechten Position. In jeder anderen Position kann der Kompressor beschädigt werden.
3. Beschädigten Sie die Standfähnc nicht.

AUBERBETRIEBNAHME,ENDGÜLTIGE:

1. Trennen Sie das Gerät von der Stromversorgung. Um das Gerät von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose zichen oder eine Abschaltvorrichtung verwenden.

2. S chnciden Sic das Netzanschlusskabel am Gerat ab.

3. Entfernen Sie alle Turen des Gerätes.

4. Lassen Sie alle Regale des Gerätes an ihrem Platz, damit Kinder nicht leicht in das Gerät hinein gelangen konnen.
5. Be achen Sie die Hinweise zur Entsorgung im Kapitel ENTSORGUNG.

8. Technische Daten

TECHNISCHE DATEN*

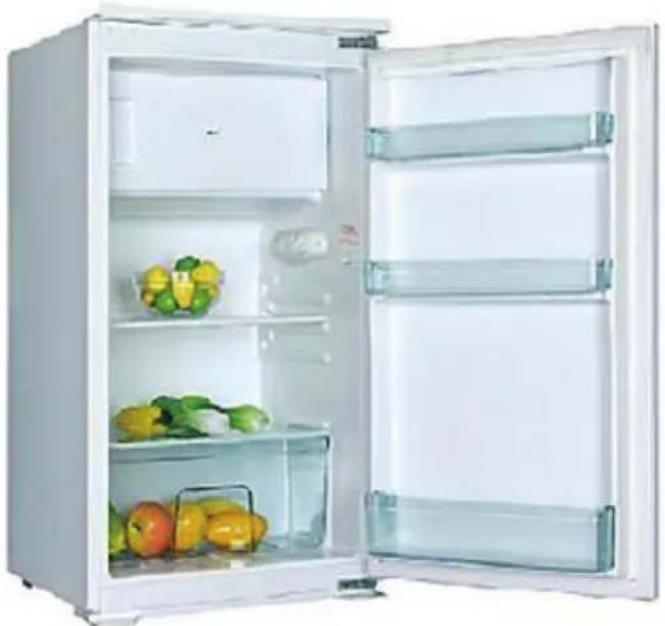

Geräteart	Einbaukühlschrank
Klimaklasse	N/ST
Energicklassc**	Λ+
Energicverbrauch/Jahr in kW/h***	179,00
Stromspannung/Frequenz	220-240W AC/50Hz
Inhalt brutto/netto/Gefrieren in l	122/105/15
Sterne	4****
Gefriervermögen innerhalb 24 h	2,00 kg
Max. Lagerzeit bei Störung	10,00 h
Gerauschemmission	41 dB/A
Regelbarer Thermostat	ja
Kompressor	1
Kühlmittel	R600a
Wechselbarer Türanschlag	ja
Schleppscharniere	ja
Abtauverfahren Kühlen/Gefrieren	automatisch/manuell
Gefrierfachkluppen	1
Glasablagen/Türablagen/Flaschenfach	1/2/1
Gemüseschublade	1
Abmessungen Gört H*B*T in cm	88,00*54,00*54,00
Abmessungen Verpackung H*B*T in cm	94,00*57,00*56,00
Gewicht netto / brutto in kg	29,00/31,00

Technische Änderungen vorbehalten.

* Genäß Verordnung (EU) Nr. 1060/2010
**	Auf einer Skala von A+++ (höchste Effizienz) bis D (geringste Effizienz).
***	Basierend auf Standarttestresultaten für 24 Stunden. Der tatsächliche Energieverbrauch hangt von der Art derutzung sowie dem Aufstellungsord des Gerätes ab.

1. Bit te entsorgen Sie das Gerät unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase. Kühlgereute enthalten in den Kühlsystemen und Isolierungen Kältemittel und Gase, die fachgerecht entsorgt werden müssen. Beschädigten Sie an einem zur fachgerechten Entsorgung vorgesehenen Kühlgät nicht die Kühlrippen und Rohre. Bei Austritt von Kältemittel besteht Brandgefahr.
2. A chten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentuten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
3. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
4. Bev or Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionuntüchtig! Das bedeutet, immer den Netzstecker zieren und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
5. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
6. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
7. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
8. Nähere Informationen erhalten Sie von ihrem Fachhändler oder bei ihren entsprechenden communitalen Entsorgungseinrichtungen.

KUHLMITTEL:

1. Der Kuhlmittelkreislauf des Gerätes enthalt das Kuhlmittel R600a, ein natürliches Gas von hoher Umweltverträglichkeit.
2. WARNUNG! Beschädigten Sie während des Transports keine Komponenten des Kühlkeislaufs. BRANDGEFAHR!

Alle mit diesen Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei ihren ortlichen Behörden.

Das Kuhlmittel R600A ist brennbar.

fur Elektro-GroBgerate der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf herat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garantieanspruch ist vom Käfer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Hcrabsetzung des Kaufpreises). Ersetzte Teile oder ausgctauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingefügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schaden, verursacht durch den Verkäufe, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihren vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschreiben bei Brand oder Explosion.

Garantieleistungen bewirken:weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
