Produkttyp	Geschirrspüler
Marke	Rosieres
Modell	RSIC 269 PN
Kapazität	12 Maßgedecke (Norm EN 50242)
Höhe	82 - 88,5 cm (verstellbar)
Tiefe	55 cm
Breite	59,8 cm
Platzbedarf bei geöffneter Tür	117 cm
Wasserdruck	0,08 - 0,8 MPa
Netzspannung	230 V (siehe Typenschild)
Maximale Leistungsaufnahme	2000 W (siehe Typenschild)
Verfügbare Programme	6 Programme: Vorspülen, Intensiv 65°C, Eco 50°C, Normal 65°C, Normal 50°C, Schon 50°C
Funktion 65°C	Erhöht die Waschtemperatur von 50°C auf 65°C (Intensiv- und Normalprogramm)
Funktion 1/2 Beladung	Spült nur den Oberkorb, reduziert Wasser- und Energieverbrauch
Funktion Schnell	Reduziert die Heizung des letzten Spülgangs, spart 20% Energie, kürzerer Zyklus
Startzeitvorwahl	Programmierbar von 1 bis 12 Stunden
Sicherheit	Überlaufschutz Waterblok
Reinigertypen	Pulver: 8 g Vorspülen, 22 g Hauptspülen
Einstellung Klarspüler	Ja, Index 0-5 (empfohlen 5 für Tests)

Häufig gestellte Fragen - RSIC 269 PN ROSIERES

Wie wähle ich ein Programm am Geschirrspüler Rosieres RSIC 269 PN aus?

Drehen Sie den Programmwahlschalter im Uhrzeigersinn, bis die Markierung mit dem Symbol des gewählten Programms übereinstimmt, und drücken Sie dann die Ein/Aus-Taste. Stellen Sie sicher, dass der Wasserhahn geöffnet und die Tür fest geschlossen ist.

Was macht die Taste 65°C?

Die Taste 65°C ist für die Programme Intensiv 65°C und Normal 65°C verfügbar. Sie erhöht die Waschtemperatur von 50°C auf 65°C für eine bessere Reinigung.

Wie verwende ich die Funktion 1/2 Beladung?

Drücken Sie die Taste 1/2 Beladung, um nur das Geschirr im Oberkorb zu spülen. Bestecke sollten im Unterkorb platziert werden. Diese Funktion reduziert den Wasser- und Energieverbrauch.

Wozu dient die Taste Schnell?

Die Taste Schnell reduziert die Erwärmung des Wassers im letzten Spülgang, was eine natürliche Trocknung ermöglicht, indem die Tür am Ende des Zyklus leicht geöffnet wird. Sie spart etwa 20% Energie und verkürzt die Zyklusdauer.

Wie programmiere ich eine Startzeitvorwahl?

Drehen Sie den Zeitwahlschalter, um die gewünschte Verzögerung (1 bis 12 Stunden) einzustellen, bevor Sie die Ein/Aus-Taste drücken. Der Zyklus beginnt automatisch nach der programmierten Zeit.

Was bedeutet das Symbol S am Drehknopf?

Das Symbol S zeigt das Ende des Zyklus an. Wenn der Drehknopf auf S steht, drücken Sie die Ein/Aus-Taste, um die Stromversorgung zu unterbrechen, bevor Sie die Tür öffnen.

Wie funktioniert die Überlaufschutzvorrichtung Waterblok?

Ein Boden unter dem Gerät sammelt Wasserlecks. Ein pneumatischer Sensor betätigt ein Sicherheitsventil am Wasserhahn, das die Wasserzufuhr auch bei geöffnetem Hahn unterbricht, falls ein Leck auftritt.

Welches Reinigungsmittel und in welcher Menge verwenden?

Verwenden Sie Pulverwaschmittel. Für einen normalen Zyklus geben Sie 8 Gramm in das Vorspülfach und 22 Gramm in das Hauptspülfach. Der Klarspüler kann auf Index 0-5 eingestellt werden.

Wie stelle ich den Klarspüler ein?

Die Einstellung des Klarspülers erfolgt auf einem Index von 0 bis 5. Für Tests wird empfohlen, ihn auf 5 zu stellen. Passen Sie ihn je nach gewünschter Trocknungsqualität an.

Welche Programme sind verfügbar?

Die Programme sind: Vorspülen (Geschirr von morgens/mittags), Intensiv 65°C, Eco 50°C, Normal 65°C, Normal 50°C und Schon 50°C. Jedes Programm hat Temperatur- und Funktionsoptionen.

BEDIENUNGSANLEITUNG RSIC 269 PN ROSIERES

Technische gegevens:

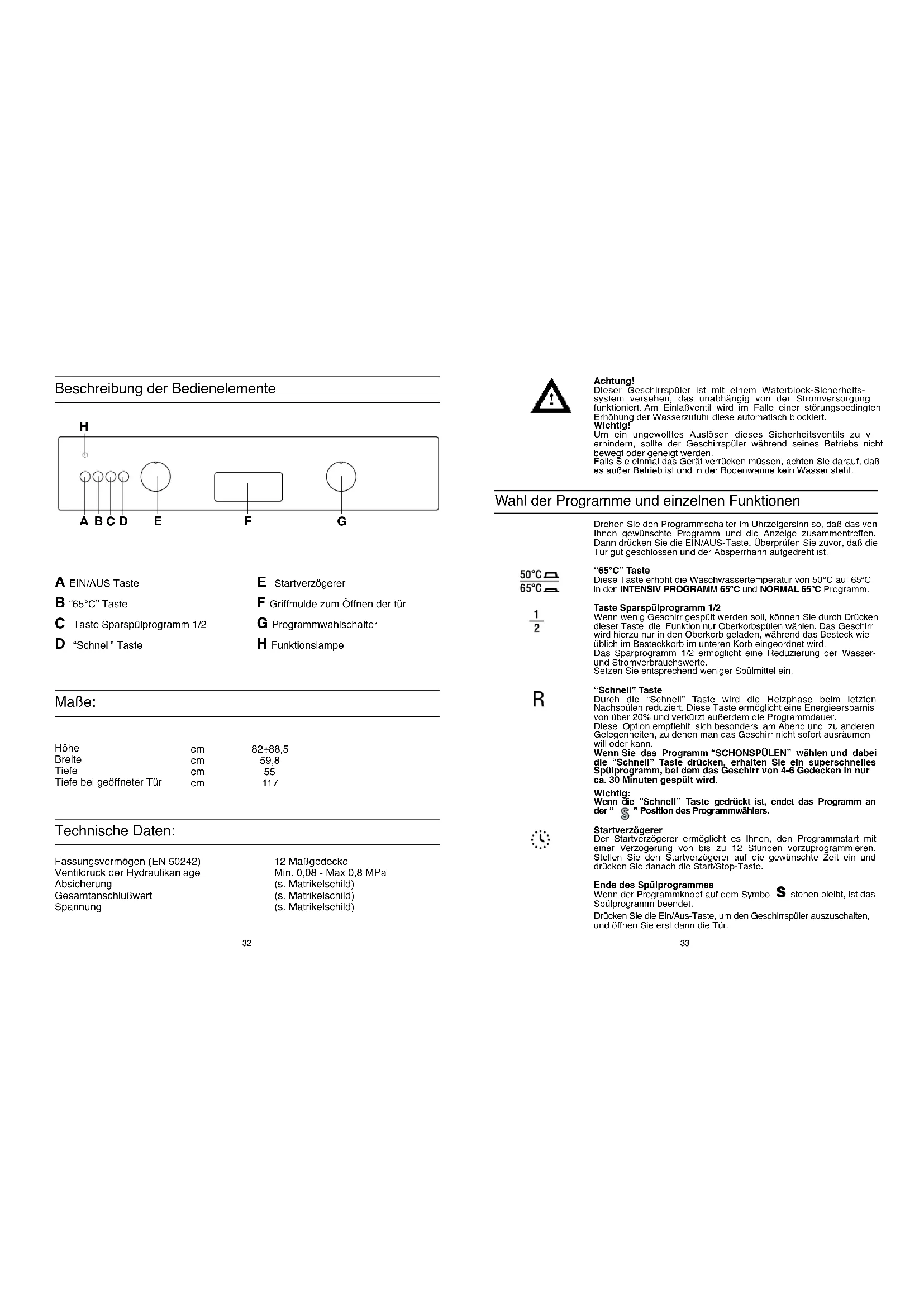

Beschreibung der Bedienelemente

A EIN/AUS Taste
B "65°C" Taste
C Taste Sparspulprogramm 1/2
D "Schnell" Taste

E Startverzogerer
FGriffmulde zum Offnen der turt
G Programmwahlschalter
H Funktionslampe

MaBe:

Höhe	cm	82÷88,5
Breite	cm	59,8
Tiefe	cm	55
Tiefe bei geöffneterTür	cm	117

Technische Daten:

Fassungsvermögen (EN 50242)	12 Maßgemecke
Ventildruck der Hydraulikanlage	Min. 0,08 - Max 0,8 MPa
Absicherung	(s. Matrikelschild)
Gesamtanschlußwert	(s. Matrikelschild)
Spannung	(s. Matrikelschild)

Achtung!

Dieser Geschirrspuler ist mit einem Waterblock-Sicherheitssystem versehen, das unabhängig von der Stromversorgung festkontiert. Am Einlauventil wird im Falle einer störungsbedingten Erhöhung der Wasserzufuhr diese automatisch blockiert. Wicht!

Um ein ungewoltes Auslösen these Sicherheitsventils zu v.
verhindorn,solee der Geschirrspuler während seines Betriebs nicht
bewegt oder genegt werden.
Falls Sie einmal das Gerat verrucken,müssen, athen Sie darauf,dae
e außer Betrieb ist und in der Bodonwonne konin Wasser stelt.

Wahl der Programme und einzelnen Funktionen

Drahen Sie den Programmschalter im Uhrzeitigersinn so, daß das von Ihnen gewünsche Programme und die Anzeuge zusammentreffen. Dann drücken Sie die EIN/AUS-Taste. Überprüften Sie zuvor, daß die Tur gut geschlossen und der Absperhalten aufgedreht ist.

50°C 65°C

1 2

^ 65^ Taste

Diese Tappe erhöht die Waschwasserettematur von 50^ auf 65^ in den INTENSIV PROGRAMM 65^ und NORMAL 65^ Programm.

Taste Sparspulprogramm 1/2

Wenn eigener Geschirn gespelt werden soll, konnen sie durch Drucken dieser Taste die Funktion nur Oberkorpspluten wahren. Das Geschirn wird hierzu nur in den Oberkorb geladon, während das Bestock wie üblich im Besteckkorb im unteren Korb eingeordnet wird. Das Sparprogramm 1/2 erfolgt eine Reduzierung der Wasserund Stromverbrauchserte. Setzen Sie entsprechend weniger Spulmittel ein.

R

"Schnell" Taste

Durch die "Schnell" Taste will die Heizphase beim letzten Nachspullen reduziert. Diese Taste ermöglicht eine Energiersparnis von über 20% und versturkt außerdem die Programmauor. Diese Option empfeht sich besonder man Abend und zu anderen Gelengenheiten, zu denen man das Geschirr nicht sondern ausraumen will oder kann.

Wenn Sie das Programm "SCHONSPULEN" wahlen undabei die "Schnell" Taste drücken, erhalten Sie ein superschnelles Spulprogramm, bel dem das Geschirr von 4-6 Gedecken in nur ca. 30 Minuten gesetzt wird.

Wichtig:

Wenne "Schnell" Taste gedrückt ist, endet das Programm an der " S" Position des Programmwallhlers.

Startverzoger

Der Startverzoger er Michigan ist, den Programmstart mit einer Verzogerung von bis zu 12 Stunden vorzuprogrammieren. Stellen Sie den Startverzogerer auf die gewunschte Zeit ein und drucken Sie danach die Start/Stop-Taste.

Endespulprogrammes

Wenn der Programmknopf auf dem Symbol stehen blebt, Ist das Spilprogramm beendet.

Drucken Sie die Ein/Aus-Taste, um den Geschirrspüller auszuschalten, und offen Sie erst dann dieTür.

Informationen fur Normtests Normprogramm allgemein

GembaEN Norm 50242:

1) Position oberer Geschirrkorb: unter
2) Normale Befüllung
3) Position des Klarspuler-Reglers: 5
4) Benöttige Menge Spulmittel:

• 8 gr für das Vorsprülen
• 22 gr für das Spülprogramm.

LISTE DER PROGRAMME

Symbol

Beschreibung

Arbeitsgänge

Programmabläufe

Ertrittswirksamkeit

Zusatz-funktionen

Reinigungsmittel für Vorsprüprogramm

Spolmitel

Filter-und Arbeitspläteverlegung

Kontrolle des Klasipulverrats

Vorsplänen (warm)

Vorsplänen (kalt)

Haupispülgung

Zwischenspülgung

Nachspäulen (warm) mit Klaersplüter

Kaltwasseranschluss15 Grad. C.

"65°C" Taste

Spasprüliprogramm1/2

"Sohnelt" Taste

1	VORSPÜLEN	Kurzer Vorsprülung, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst am Abend gesetzt werden sollen.
2	= 65°C	INTENSIVPROGRAMM 65°C
2	= 50°C	ECO PROGRAMM 50°C
3	= 65°C	NORMAL 65°C
3	= 50°C	NORMAL 50°C
4	= 50°C	SCHONSPÜLEN 50°C

Das Waterblock-System verhinder einen Wasseraustritt selbst im Störfall und erhöht durch den Schutz vor Wasserschäden die Sicherheit des Spulmaschinenbetriebs.

Funktionsweise:

Das System besteht aus zwei Komponenten: einer Bodenwanne unterhalb des Geräts und einem Sicherheitsventil am Wasserabsperhhann. Im Falle eines störungsbedingten Wasseraustritts, etwa durch eine Undichtigkeit des Wasserschlauchs, tritt das hydraulisch, d.h. auch ohne Stromzufuhr faktursfähige Sicherheitsventil in Funktion und schließt augenblick die Wasserzufuhr.

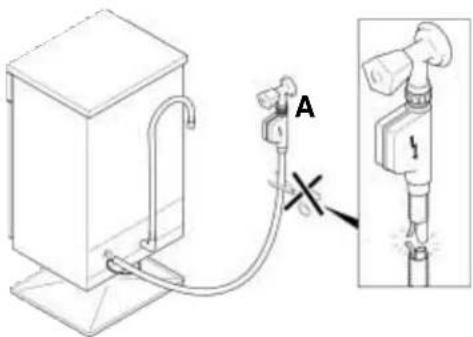

Damit die Sicherheitsvorrichtung einwandfrei Funktionieren kann, muß der Schlauch mit dem Kästchen "A" wie in der Abb. 1 angeschlossen werden. Der Zulaufschaucharf nicht durchgeschritten werden, da er Teile unter Spannung enthalt. Wenn das Kästchen beschadigt werden sollen, ist der Stecker unverzüglich von dem Stromversorgungsnetz zu trennen. Sollte die Länge des Schlauches für den korrekten Anschluss nicht ausreichen, muß dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sichitte hierfür an ihren Werkskundendienst.

Fig. 1

Wir schreiben den Haftung für alle evt. Druckeher aus. Kleiner Änderungen und technische Weiterentwicklung im Daiml vorbehalten.
