BEDIENUNGSANLEITUNG DV8FK6010CW SAMSUNG

Wärmepumpentrockner Benutzerhandbuch DV9*K60****/DV8*K60**** DV6000K-03709D-02_DE.indd 1 3/16/2017 5:02:45 PMInhalt Deutsch2 Inhalt Sicherheitsinformationen 4 Wichtige Informationen zu den Sicherheitshinweisen 4 Wichtige Symbole für Sicherheitshinweise 4 Wichtige Hinweise zur Sicherheit 5 Hinweise zur WEEE-Kennzeichnung 12 Aufstellen des Geräts 13 Auspacken und Installieren des Geräts 13 Siehe Trocknergehäuse 13 Stellen Sie vor der Installation Folgendes sicher: 15 Vor der Inbetriebnahme des Geräts 15 Wichtiger Hinweis für den Installateur 15 Erwägungen zum Aufstellort 16 Aufstellung in einer Nische oder einem Wandschrank 16 Anforderungen an die Stromversorgung 16 Erdung 16 Installation nebeneinander 17 Installationscheckliste 18 Wasser ablaufen lassen, ohne den Wasserbehälter zu verwenden 18 Anschließen des Abwasserschlauchs 19 Installation übereinander 22 Vor der ersten Verwendung 25 Säubern des Filtereinsatzes 25 Fachtrocknung (nur Serie DV9) 26 Beladen Sie den Trockner ordnungsgemäß. 27 Erste Schritte 28 Bedienung 29 Übersicht über das Bedienfeld 29 Mit wenigen einfachen Schritten zu sauberer Wäsche 32 Programmübersicht 33 Hinweise zum Trocknen 35 Spezialfunktionen 36 DV6000K-03709D-02_DE.indd 2 3/16/2017 5:02:45 PMInhalt Deutsch 3 Wartung und Pege 38 Reinigen des Wärmetauschers 38 Bedienfeld 38 Trommel aus rostfreiem Stahl 38 Trocknergehäuse 38 Entfernen des Kondenswassers 39 Reinigen des Wärmetauscherlters

Fehlerbehebung 42 Überprüfen Sie Folgendes, wenn Ihr Trockner die nachstehend beschriebenen Symptome zeigt: 42 Informationscodes 44 Anhang 45 Bedeutung der Pegesymbole 45 Umweltschutzhinweise 46 Technische Daten 47 Verbrauchsdaten 48 Infoblatt für Haushaltswäschetrockner 49 DV6000K-03709D-02_DE.indd 3 3/16/2017 5:02:45 PMSicherheitsinformationen Deutsch4 Sicherheitsinformationen Wir freuen uns, dass Sie sich für einen neuen Wäschetrockner von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihres Wäschetrockners voll nutzen. Wichtige Informationen zu den Sicherheitshinweisen Die Warnungen und wichtigen Sicherheitshinweise in diesem Benutzerhandbuch decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihr Gerät aufstellen, pegen und einsetzen. Wenden Sie sich immer an Ihren Hersteller, wenn Probleme oder Zustände auftreten, die Sie nicht verstehen. Wichtige Symbole für Sicherheitshinweise Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch: WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können. VORSICHT Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können. HINWEIS Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht. Lesen Sie die Anweisungen Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau. Lesen Sie dieses Handbuch aufmerksam durch, und bewahren Sie es an einem sicheren Ort auf, damit Sie die Informationen später schnell wiedernden. Lesen Sie alle Anweisungen sorgfältig durch, ehe Sie dieses Gerät einsetzen. Wie alle mit Strom betriebenen Geräte mit beweglichen Bauteilen besitzt auch dieses Gerät ein gewisses Gefahrenpotenzial. Um dieses Gerät sicher nutzen zu können, müssen Sie sich mit den Bedienungsabläufen vertraut machen und bei der Verwendung Vorsicht walten lassen. WARNUNG – Brandgefahr

• Der Wäschetrockner darf nur von einem qualizierten Techniker angeschlossen werden.

• Installieren Sie den Wäschetrockner gemäß den Anweisungen des Herstellers und den örtlichen Vorschriften.

• Befolgen Sie die Installationshinweise genau, um die Gefahr von Verletzungen oder Tod zu reduzieren. DV6000K-03709D-02_DE.indd 4 3/16/2017 5:02:46 PMSicherheitsinformationen Deutsch 5 Wichtige Hinweise zur Sicherheit WARNUNG Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern:

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern)

mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

2. Bei Verwendung in Europa: Dieses Gerät darf von Kindern ab 8 Jahren

und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät

4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom

Kundendienst bzw. von einer entsprechend qualizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und die

alten dürfen nicht wiederverwendet werden.

6. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen Sie darauf

achten, dass diese nicht durch Teppich verdeckt werden.

7. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen von dem Gerät

ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. DV6000K-03709D-02_DE.indd 5 3/16/2017 5:02:46 PMSicherheitsinformationen Sicherheitsinformationen Deutsch6

8. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der

thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Stromkreis angeschlossen werden, der vom Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.

9. Das Gerät darf nicht verwendet werden, wenn Sie zum Reinigen auch

Industriechemikalien eingesetzt haben.

10. Das Flusensieb muss ggf. häuger gereinigt werden.

11. Achten Sie darauf, dass sich um das Gerät kein Faserstaub ansammelt. (Gilt nicht

für Geräte, deren Abluft aus dem Gebäude abgeleitet wird.)

12. Es muss für eine angemessene Belüftung gesorgt werden, um ein

Zurückströmen von Gasen aus Haushaltsgeräten mit Verbrennung (einschließlich offener Feuer) in den Raum zu verhindern.

13. Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche.

14. Wäschestücke, die mit Speiseöl, Aceton, Benzin, Kerosin, Fleckenentfernern,

Terpentin, Wachsen oder Wachsentfernern verunreinigt sind, sollten mit einer zusätzlichen Menge an Waschmittel mit hoher Temperatur gewaschen werden, bevor Sie sie im Wäschetrockner trocknen.

15. Trocknen Sie im Wäschetrockner keine Wäschestücke wie Schaumgummi

(Latexschwamm), Duschhauben, wasserfeste Textilien, Artikel oder Kleidung mit Gummianteil oder Kissen mit Schaumgummifüllung.

16. Befolgen Sie bei der Verwendung von Weichspülern und ähnlichen Produkten

die Anweisungen auf der jeweiligen Verpackung.

17. Der letzte Teil eines Trockenprogramms erfolgt bei nur geringer Temperatur

(Kühlprogramm), damit die Wäschestücke auskühlen können und nicht beschädigt werden.

18. Entfernen Sie alle Gegenstände aus den Taschen (z. B. Feuerzeuge und

Streichhölzer). DV6000K-03709D-02_DE.indd 6 3/16/2017 5:02:46 PMSicherheitsinformationen Deutsch 7

19. WARNUNG: Halten Sie das Gerät niemals vor dem Ende des Trockenprogramms

an, es sei denn, alle Wäschestücke werden schnell herausgenommen und ausgebreitet, so dass sich die Wärme verteilen kann.

20. Die Abluft darf nicht in einen Kamin zur Ableitung von Rauch aus Geräten

geführt werden, die Gas oder andere Brennstoffe verwenden.

21. Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür oder

einer Tür mit Scharnieren auf der vom Trockner abgewandten Seite aufgestellt werden, sodass die Tür des Trockners nicht mehr vollständig geöffnet werden kann.

22. WARNUNG: Das Gerät darf nicht mit einem externen Schalter, wie z. B. einem

Timer, ausgestattet oder an einen Stromkreis angeschlossen werden, der vom Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird. Nur Wärmepumpenmodell: Die Anleitung muss außerdem inhaltlich den folgenden Hinweis enthalten: WARNUNG: Halten Sie die Lüftungsöffnungen im Gehäuse des Geräts insbesondere bei Einbau ungehindert offen. WARNUNG: Beschädigen Sie nicht das Kältemittelsystem. Wichtige Warnhinweise für die Installation WARNUNG Die Installation dieses Geräts muss von einem qualizierten Techniker oder einem dazu befugten Dienstleister durchgeführt werden.

• Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Bränden, Explosionen oder Störungen des Geräts. Schließen Sie das Netzkabel an eine Steckdose an, die den örtlichen Elektrovorschriften entspricht. Verwenden Sie die Steckdose nur für dieses Gerät und benutzen Sie keine Verlängerungskabel.

• Wenn Sie eine Steckdose gemeinsam mit anderen Geräten benutzen (mit Hilfe einer Steckerleiste oder eines Verlängerungskabels) können Stromschläge oder Brände die Folge sein.

• Stellen Sie sicher, dass Netzspannung, Frequenz und Stromstärke den Angaben in den technischen Daten des Geräts entsprechen. Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Stecken Sie den Netzstecker fest in die Steckdose. DV6000K-03709D-02_DE.indd 7 3/16/2017 5:02:46 PMSicherheitsinformationen Sicherheitsinformationen Deutsch8 Entfernen Sie mit einem trockenen Tuch regelmäßig alle Fremdkörper wie Staub oder Wasser vom Netzstecker und von den Kontakten.

• Ziehen Sie den Netzstecker heraus, und reinigen Sie ihn mit einem trockenen Tuch.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn Verpackungsmaterial kann für Kinder gefährlich sein.

• Wenn ein Kind sich eine Tüte über den Kopf zieht, kann es ersticken. Dieses Gerät muss ordnungsgemäß geerdet sein. Erden Sie das Gerät nicht an einem Gasrohr, Wasserrohr aus Kunststoff oder der Telefonleitung.

• Andernfalls besteht die Gefahr von Stromschlägen, Bränden, Explosionen oder Störungen des Geräts.

• Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht. Stellen und bewahren Sie das Gerät niemals so auf, dass es Wettereinüssen ausgesetzt ist. Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom Kundendienst bzw. von einer qualizierten Fachkraft ausgewechselt werden, um Gefahren zu vermeiden. Dieses Gerät muss so aufgestellt werden, dass der Netzstecker auch nach der Installation zugänglich ist. Ziehen Sie nicht am Netzkabel, und knicken Sie es nicht zu stark. Verdrehen bzw. verknoten Sie das Netzkabel nicht. Verlegen Sie das Netzkabel nicht über scharfe Metallkanten, stellen Sie keine schweren Gegenstände darauf, verlegen Sie das Netzkabel nicht zwischen Objekten, und schieben Sie das Netzkabel nicht in den Raum hinter dem Gerät.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Ziehen Sie nicht am Netzkabel, wenn Sie den Stecker aus der Steckdose ziehen.

• Fassen Sie beim Herausziehen den Stecker selbst an.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Dieses Gerät muss ordnungsgemäß geerdet sein. Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht. Beachten Sie zum Erden des Geräts die Installationshinweise. Stellen Sie Ihr Gerät auf einem festen und ebenen Untergrund auf.

• Andernfalls besteht die Gefahr von starken Schwingungen, Geräuschentwicklung und Störungen des Geräts. Da die Inhaltsstoffe von Haarsprays zur Beeinträchtigung der wasserbindenden Eigenschaften des Wärmetauschers führen können, ist Kondenswasserbildung an den äußeren Flächen des Geräts möglich, wenn ein Kühlvorgang läuft. Stellen Sie das Gerät deshalb nicht in Kosmetiksalons o. ä. auf. Stellen Sie das Gerät so auf, dass der Netzstecker, der Wasserzulauf und die Abussrohre zugänglich sind. DV6000K-03709D-02_DE.indd 8 3/16/2017 5:02:46 PMSicherheitsinformationen Deutsch 9 Wichtige Warnhinweise für die Verwendung WARNUNG Erlauben Sie Kindern oder Haustieren nicht, in oder auf dem Gerät zu spielen. Entfernen Sie vor der Entsorgung des Geräts außerdem den Türverschlusshebel.

• Andernfalls besteht die Gefahr, dass Kinder hinfallen und sich verletzen.

• Wenn Kinder im Produkt eingeschlossen werden, besteht Erstickungsgefahr. Versuchen Sie nicht, in das Innere des Geräts hinein zu greifen, während sich die Trommel dreht. Setzen Sie sich nicht auf das Gerät, und lehnen Sie sich nicht gegen die Gerätetür.

• Dadurch kann das Gerät umkippen und Verletzungen verursachen. Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde. Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche. Trinken Sie nicht das kondensierte Wasser. Halten Sie das Gerät niemals vor dem Ende des Trockenprogramms an, es sei denn, alle Wäschestücke werden schnell herausgenommen und ausgebreitet, so dass sich die Wärme verteilen kann. Trocknen Sie keine Wäsche, die durch entammbare Materialien wie Benzin, Kerosin, Waschbenzin, Verdünner, Alkohol usw. verunreinigt ist.

• Andernfalls besteht die Gefahr eines Stromschlags, eines Brands oder einer Explosion. Lassen Sie nicht zu, dass Haustiere mit dem Trockner spielen oder Bauteile abkauen.

• Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen. Wenn Sie das Gerät entsorgen, entfernen Sie vorher die Gerätetür und das Netzkabel.

• Andernfalls besteht die Gefahr von Verletzungen oder von Beschädigungen des Netzkabels. Berühren Sie den Netzstecker nicht mit nassen Händen.

• Andernfalls besteht die Gefahr von Stromschlägen. Im Fall eines Gaslecks (z. B. durch Stadtgas, Propangas, Erdgas usw.) lüften Sie den Raum sofort, ohne das Gerät oder den Netzstecker zu berühren.

• Verwenden Sie in einem solchen Fall keinen Lüfter.

• Jeder Funke kann zu einer Explosion oder zu einem Brand führen. Führen Sie an diesem Gerät keine Reparaturen aus, tauschen Sie keine Teile und nehmen Sie keine Servicearbeiten vor, es sei denn, dies wird in den Anweisungen für Reparaturen durch den Benutzer explizit empfohlen. Sie müssen außerdem ausreichend qualiziert sein, um dieses Gerät warten zu dürfen. Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern.

• Verwenden Sie ausschließlich Normsicherungen (KEINESFALLS Überbrückungen aus Kupfer, Stahldraht usw.).

• Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum.

• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder Störungen des Geräts. Das von Ihnen erworbene Gerät ist nur zum Gebrauch im Haushalt bestimmt. DV6000K-03709D-02_DE.indd 9 3/16/2017 5:02:47 PMSicherheitsinformationen Sicherheitsinformationen Deutsch10 Die Verwendung zu kommerziellen Zwecken stellt eine missbräuchliche Nutzung des Geräts dar. In diesem Fall fällt das Gerät nicht unter die Standardgarantie von Samsung, und Samsung kann nicht für Fehlfunktionen oder Schäden aufgrund dieser missbräuchlichen Verwendung verantwortlich gemacht werden. Wenn das Gerät ungewöhnliche Geräusche, Brandgeruch oder Rauch entwickelt, trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Erlauben Sie Kindern (oder Haustieren) nicht, in oder auf dem Gerät zu spielen. Die Gerätetür kann von innen nicht leicht geöffnet werden, und Kinder können ernsthaft verletzt werden, wenn sie im Innern eingeschlossen sind. Warnhinweise für die Verwendung VORSICHT Stellen oder legen Sie weder sich selbst noch irgendwelche Gegenstände (Wäsche, brennende Kerzen, angezündete Zigaretten, Geschirr, Chemikalien, Metall usw.) auf das Gerät.

• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder Störungen des Geräts. Berühren Sie beim oder kurz nach dem Trocknen nicht das Glas der Gerätetür oder die Innenseiten der Trommel, da diese heiß sind.

• Andernfalls besteht Verbrennungsgefahr. Drücken Sie die Tasten nicht mit Hilfe scharfer Gegenstände wie Stiften, Messern, Fingernägeln usw.

• Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen. Trocknen Sie keine Wäschestücke mit Formelementen aus Gummi (Latex) oder anderen Gummitexturen.

• Beim Erhitzen von Formelementen aus Gummi besteht Brandgefahr. Trocknen Sie keine Wäsche, die mit Panzen- oder Bratenöl verunreinigt ist, da ein großer Teil des Öls beim Waschen der Wäsche nicht entfernt wird. Führen Sie außerdem das Kühlprogramm aus, damit die Wäsche nicht mehr heiß ist.

• Die Oxidationswärme des Öls kann einen Brand auslösen. Stellen Sie vor Verwendung des Geräts sicher, dass die Taschen aller zu behandelnden Kleidungsstücke leer sind.

• Harte bzw. spitze Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben oder Steine können schwere Schäden an Ihrem Gerät verursachen. Trocknen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren Metallapplikationen (wie z. B. Reißverschlüsse, Haken und Ösen sowie Knopeisten). Trocknen Sie Stoffgürtel, Schürzenbänder, Bügel-BHs usw. bei Bedarf in einem Wäschenetz, um zu verhindern, dass sich während des Trockenvorgangs die Nähte lösen und/oder die Wäschestücke beschädigt werden. Von der Verwendung von Einlegepapier für Trockner zur Verringerung der statischen Auadung wird abgeraten. Dieses könnte zu Schäden an Ihrer Wäsche oder am Gerät führen. DV6000K-03709D-02_DE.indd 10 3/16/2017 5:02:47 PMSicherheitsinformationen Deutsch 11

• Andernfalls kann es zu Schäden an der Wäsche kommen. Verwenden Sie den Trockner nicht in der Nähe gefährlicher Stäube (wie Kohlenstaub, Getreidestaub usw.).

• Andernfalls besteht die Gefahr eines Stromschlags, eines Brands oder einer Explosion. Legen Sie niemals brennbare Materialien in die Nähe des Geräts.

• Andernfalls besteht die Gefahr der Beschädigung von Bauteilen, von Giftgasen, die aus dem Gerät austreten, eines Stromschlags, eines Brands oder einer Explosion.

• Das Gerät sollte nicht hinter abschließbaren Türen aufgestellt werden. Berühren Sie beim oder kurz nach dem Trocknen nicht Rückseite des Gerätes.

• Das Gerät ist noch heiß und Sie könnten sich verbrennen. Enthält uorierte Treibhausgase. Hermetisch abgeschlossene Ausrüstung. Sorgen Sie dafür, dass keine Gase in die Atmosphäre entweichen. Kältemittel (Typ): R-134a (Treibhauspotenzial [GWP] = 1430) Kältemittel (Einfüllmenge): 0,4 kg, 0,572 tCO

Wichtige Warnhinweise für die Reinigung WARNUNG Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät. Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.

• Andernfalls können Verfärbungen, Verformungen, Schäden, Stromschläge oder Brände die Folge sein. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder Wartungsarbeiten durchführen.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Reinigen Sie den Filtereinsatz bevor und nachdem Sie den Trockner verwenden bzw. verwendet haben. Lassen Sie das Innere des Geräts regelmäßig durch einen zugelassenen Servicetechniker reinigen. Reinigen Sie den Wärmetauscher einmal im Monat mit einer weichen Bürste oder einem Staubsauger. Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr. Das Innere des Trockners sollte regelmäßig durch qualizierte Servicemitarbeiter gereinigt werden. DV6000K-03709D-02_DE.indd 11 3/16/2017 5:02:47 PMSicherheitsinformationen Sicherheitsinformationen Deutsch12 Hinweise zur WEEE-Kennzeichnung Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezischen Auagen wie z. B. REACH nden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html DV6000K-03709D-02_DE.indd 12 3/16/2017 5:02:47 PMAufstellen des Geräts Deutsch 13 Aufstellen des Geräts Auspacken und Installieren des Geräts Lassen Sie das Gerät von einer Fachkraft installieren. Wenn das Gerät mangelhaft aufgestellt, eingestellt oder angeschlossen wird, haftet der Installateur für die daraus resultierenden Kundendienstanfragen. Es wird empfohlen, die Installation von einer qualizierten Fachkraft durchführen zu lassen, insbesondere, wenn Arbeiten am Hauptwasserhahn oder eine Aufstellung als Stapelbausatz erforderlich sind. Für Probleme in Folge der Installation, für deren Behebung ein Kundendienstbesuch notwendig ist, wird der Installateur verantwortlich gemacht. Vergewissern Sie sich, dass alle für die Installation benötigten Voraussetzungen erfüllt sind (220-240 V / 50 Hz). Es wird eine geerdete Netzsteckdose benötigt. Weitere Informationen erhalten Sie im Abschnitt „Anforderungen an die Stromversorgung“ auf Seite 16. Siehe Trocknergehäuse

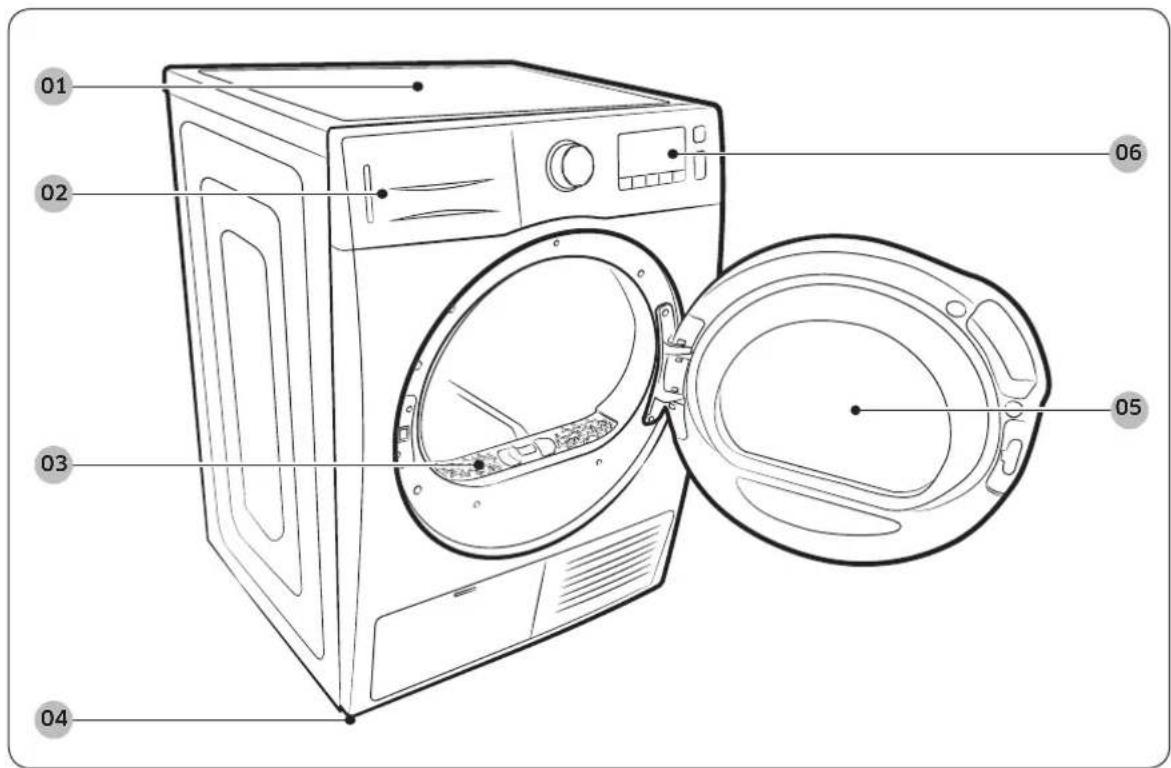

01 Arbeitsäche 02 Wasserbehälter 03 Filtereinsatz 04 Nivellierfüße 05 Gerätetür 06 Bedienfeld DV6000K-03709D-02_DE.indd 13 3/16/2017 5:02:47 PMAufstellen des Geräts Aufstellen des Geräts Deutsch14 Bauteile Schlauchführung Kabelbinder Schlauchanschluss Langer Abwasserschlauch (2 m) Bedienungsanleitung Fachtrocknung (Serie 9) DV6000K-03709D-02_DE.indd 14 3/16/2017 5:02:48 PMAufstellen des Geräts Deutsch 15 Stellen Sie vor der Installation Folgendes sicher:

• Verbinden Sie das Netzkabel des Geräts erst nach Abschluss der Installation mit der Steckdose.

• Kontrollieren Sie das Gerät vor der Installation auf sichtbare Beschädigungen.

• Wenn Teile beschädigt aussehen, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

• Transportieren Sie das Gerät nicht allein.

• Achten Sie auf die Kanten des Trockners, da diese scharf sein können.

• Installieren Sie das Gerät nicht an einem Ort, wo er Frost ausgesetzt ist. Kaltes Wasser kann das Gerät beschädigen.

• Verwenden Sie das Gerät nur in geschlossenen Räumen.

• Kippen Sie das Gerät beim Hochheben nicht auf eine Seite, und bewegen Sie es nicht so, dass die internen Bauteile erschüttert werden. Andernfalls kann es zu Schäden an den internen Bauteilen des Geräts kommen. Vor der Inbetriebnahme des Geräts

• Prüfen Sie, ob sich noch Zubehörteile in der Trommel benden.

• Stecken Sie den Stecker erst unmittelbar vor der Inbetriebnahme des Geräts in die Steckdose.

• Versperren Sie nicht die Luftzufuhröffnung im Kühlergrill auf der Vorderseite des Geräts.

• Stellen Sie keine entammbaren Gegenstände in die Nähe des Geräts, und halten Sie die Umgebung sauber.

• Halten Sie das Gerät waagerecht.

• Entfernen Sie nicht die verstellbaren Nivellierfüße des Geräts. Diese sind notwendig, um das Gerät waagerecht einzustellen. Wichtiger Hinweis für den Installateur Lesen Sie die folgenden Anweisungen sorgfältig durch, ehe Sie das Gerät installieren. Bewahren Sie sie so auf, dass Sie sie später schnell wiedernden. WARNUNG Um jegliche Gefahr des Erstickens von Kindern auszuschließen, bauen sie die Gerätetür aus allen Geräten aus, die entsorgt werden sollen. DV6000K-03709D-02_DE.indd 15 3/16/2017 5:02:48 PMAufstellen des Geräts Aufstellen des Geräts Deutsch16 Erwägungen zum Aufstellort Dieses Gerät arbeitet nach dem Kondensationsprinzip, sodass die Luft im Trockner kondensiert und transportiert wird und dadurch keine externe Belüftung erforderlich ist. Deshalb kann dieser Trockner – anders als ein konventioneller Trockner, bei dem ein Entlüftungssystem benötigt wird – an jedem Aufstellort installiert und verwendet werden, an dem die Temperatur zwischen 5 °C und 35 °C beträgt. Aufstellung in einer Nische oder einem Wandschrank Für sicheren und ordnungsgemäßen Betrieb benötigt Ihr Gerät die folgenden Mindestabstände: Seitlich – 25 mm Hinten – 51 mm Oben – 25 mm Vorne – 490 mm Wenn Sie eine Waschmaschine und einen Trockner zusammen aufstellen möchten, muss in der Nische oder dem Wandschrank vorn eine Luftöffnung von mindestens 490 mm frei bleiben. Anforderungen an die Stromversorgung HINWEIS Das Gerät muss an eine Stromversorgung mit 220 bis 240 VAC mit 50 Hz angeschlossen werden. WARNUNG

• Bei unsachgemäßem Anschluss des Erdungsleiters besteht die Gefahr von elektrischem Schlags. Wenn Sie Fragen oder Bedenken hinsichtlich der ordnungsgemäßen Erdung haben, wenden Sie sich an einen qualizierten Elektriker oder Kundendienstmitarbeiter. Tauschen Sie den mit Ihrem Gerät gelieferten Stecker nicht aus – sollte er nicht in die Steckdose passen, lassen Sie von einem qualizierten Elektriker eine passende Steckdose installieren.

• Um unnötige Brandgefahr und das Risiko von Stromschlägen oder Verletzungen auszuschließen, müssen die elektrischen Anschlüsse und die Erdung den örtlichen Vorschriften und Bestimmungen entsprechen. Sollten solche örtlichen Vorschriften und Bestimmungen fehlen, so liegt es in Ihrer Verantwortung, für eine den Anforderungen entsprechende Stromversorgung zu sorgen. Erdung Ihr Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Ihr Gerät verfügt über einen dreipoligen Netzstecker mit Schutzkontakt, den Sie mit einer ordnungsgemäß installierten und geerdeten Steckdose verbinden. DV6000K-03709D-02_DE.indd 16 3/16/2017 5:02:48 PMAufstellen des Geräts Deutsch 17 HINWEIS Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Durch unsachgemäß geerdete Geräte kann es zu Stromschlägen kommen. Wenn Sie Fragen oder Bedenken hinsichtlich der ordnungsgemäßen Erdung haben, wenden Sie sich an einen qualizierten Elektriker oder Kundendienstmitarbeiter. Manipulieren Sie niemals den mitgelieferten Netzstecker. Wenn er nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualizierten Elektriker, um eine geeignete Steckdose zu installieren. WARNUNG Wenn das Gerät nicht geerdet wird, besteht die Gefahr eines Brands oder elektrischen Schlags. Installation nebeneinander Für ordnungsgemäße Installation empfehlen wir, einen Fachbetrieb zu beauftragen. Vorgehensweise:

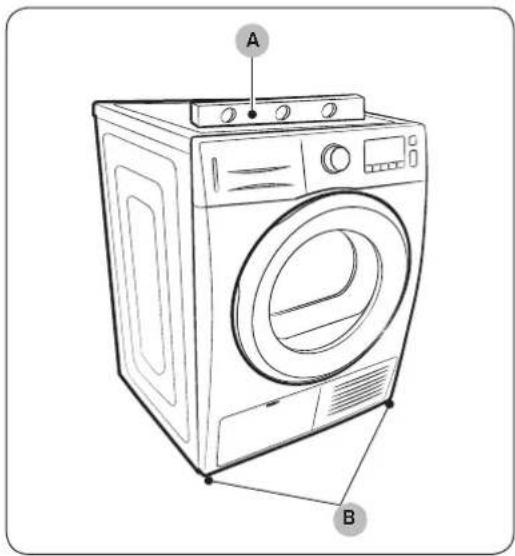

A. Wasserwaage B. Nivellierfüße

1. Bewegen Sie das Gerät zu einem geeigneten

Aufstellort. Überlegen Sie sich, den Trockner und die Waschmaschine nebeneinander zu installieren. Legen Sie zwei der Polster aus dem Karton auf den Boden. Drehen Sie Ihr Gerät so auf die Seite, dass es auf beiden Polstern liegt.

2. Stellen Sie das Gerät wieder aufrecht hin.

3. Überprüfen Sie mit einer Wasserwaage (A),

ob der Trockner waagerecht steht. Wenn nicht, stellen Sie die Nivellierfüße (B) auf der Unterseite des Trockners ein. Verstellen Sie die Füße, bis der Trockner waagerecht steht. VORSICHT

• Um eine optimale Leistung zu gewährleisten, muss der Trockner waagerecht stehen.

• Um Vibrationen, Geräuschentwicklung und unerwünschte Bewegungen des Trockners zu minimieren, muss der Boden waagerecht und ausreichend stabil sein. DV6000K-03709D-02_DE.indd 17 3/16/2017 5:02:49 PMAufstellen des Geräts Aufstellen des Geräts Deutsch18 A B HINWEIS

• Um den Trockner auf dieselbe Höhe wie die Waschmaschine einzustellen, drehen Sie die Nivellierfüße (A) zunächst gegen den Uhrzeigersinn vollständig hinein und (B) dann durch Drehen im Uhrzeigersinn wieder heraus.

• Verstellen Sie die Nivellierfüße nur so weit wie notwendig, um den Trockner waagerecht auszurichten. Wenn Sie die Nivellierfüße weiter als notwendig herausdrehen, kann dies zur Vibrationen des Trockners führen.

4. Lesen Sie den Abschnitt „Anforderungen an die Stromversorgung“ auf Seite 16.

Vor Betrieb oder Test.

5. Kontrollieren Sie mit einer Wasserwaage, ob Ihr Gerät waagerecht steht, und führen Sie ggf.

die notwendigen Einstellungen mit den Nivellierfüßen durch.

6. Stecken Sie den Netzstecker in die Steckdose, und testen Sie das Gerät anhand der folgenden Checkliste.

Installationscheckliste

• Das Gerät ist mit der Netzsteckdose verbunden und korrekt geerdet.

• Das Gerät steht waagerecht und sicher auf dem Boden.

• Starten Sie den Wäschetrockner, um sich zu vergewissern, dass er läuft, heizt und abgeschaltet wird.

• Überprüfen Sie außerdem, ob im Display die Fehlermeldung „HC“ angezeigt wird, nachdem 20 Minuten lang das Programm ZEITL. TROCKNEN ausgeführt wurde. Wasser ablaufen lassen, ohne den Wasserbehälter zu verwenden Gehen Sie folgendermaßen vor, um das Gerät ohne den Wasserbehälter zu verwenden: Installieren Sie den Abwasserschlauch so, dass das Wasser gut abießen kann.

• Andernfalls besteht die Gefahr, dass das Wasser überläuft und Sachschäden verursacht. DV6000K-03709D-02_DE.indd 18 3/16/2017 5:02:49 PMAufstellen des Geräts Deutsch 19 Anschließen des Abwasserschlauchs Der Trockner kann das Kondenswasser direkt über den Abwasserschlauch aus dem Gerät herauspumpen. Gehen Sie folgendermaßen vor, um den Abwasserschlauch anzuschließen:

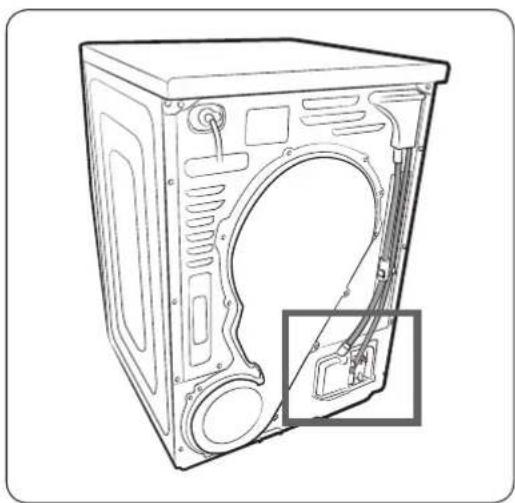

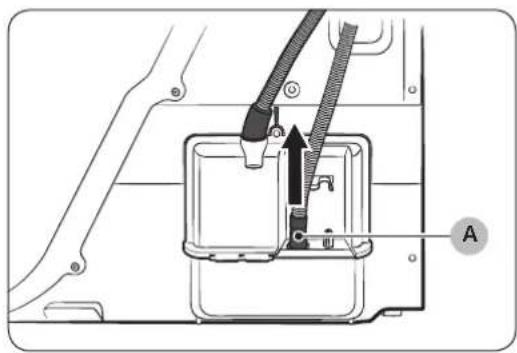

1. Lösen Sie den Abwasserschlauch (A).

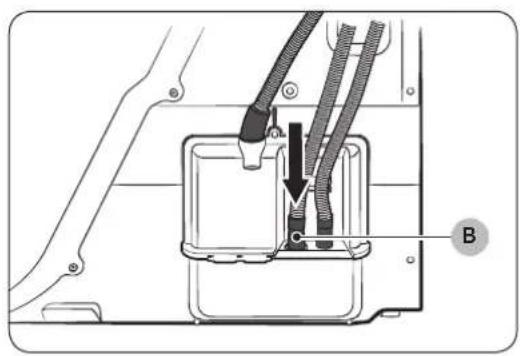

2. Schließen Sie den Abwasserschlauch (A) an die

andere Öffnung an. DV6000K-03709D-02_DE.indd 19 3/16/2017 5:02:49 PMAufstellen des Geräts Aufstellen des Geräts Deutsch20

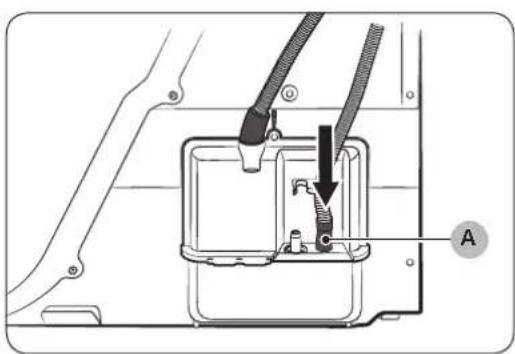

3. Schließen Sie den Zubehörschlauch (langer

Abwasserschlauch) an den Stutzen neben dem Anschluss an, an den der Abwasserschlauch (B) angeschlossen ist. VORSICHT

• Achten Sie beim Anschließen des Abwasserschlauchs an die Ablaufstelle darauf, dass diese sich max. 90 cm über dem Schlauchanschluss benden darf, da die Pumpe das Wasser nur in eine Höhe von bis zu 90 cm pumpen kann. Wenn die Ablaufstelle mehr als 90 cm hoch ist, kann das Wasser möglicherweise nicht ordnungsgemäß abgepumpt werden. In diesem Fall erscheint im Display der entsprechende Fehlercode.

• Nachdem Sie den Abwasserschlauch angeschlossen haben, können Sie das Kondenswasser durch den angeschlossenen Abwasserschlauch über den Abwasserauslass, über das Podest oder über den Abuss am Podest abießen lassen. DV6000K-03709D-02_DE.indd 20 3/16/2017 5:02:50 PMAufstellen des Geräts Deutsch 21 Anschließen des Abwasserschlauchs VORSICHT Verwenden Sie für den Abwasserschlauch keine Verlängerung.

• Verwenden Sie einen langen Schlauch, anstatt kürzere Schlauchstücke miteinander zu verbinden, da an Verbindungsstellen Wasser austreten kann. Wenn es sich nicht vermeiden lässt, den Schlauch zu verlängern, dichten Sie die Verbindungsstellen mit Silikon ab. (Verwenden Sie kein Isolierband zum Abdichten.) Sie können das Ende des Abwasserschlauchs auf drei unterschiedliche Arten anschließen:

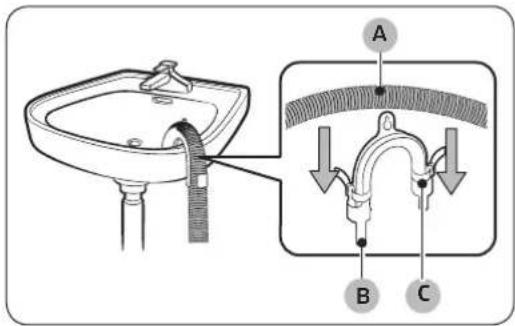

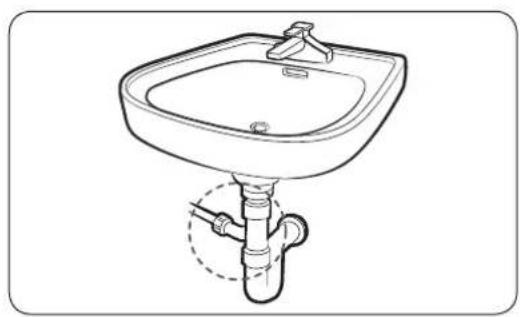

1. Schlauch in ein Spülbecken hängen: Hängen

Sie den Abwasserschlauch in eine Höhe von maximal 90 cm. Wenn das Ende des Abwasserschlauchs über dem Boden verlegt werden muss, empfehlen wir eine Höhe von

90 cm (*). Damit der Abwasserschlauch gekrümmt bleibt, setzen Sie ihn in die mitgelieferte Kunststoff-Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an der Wand oder am Hahn, oder xieren Sie sie auf andere Weise, sodass der Schlauch nicht aus dem Becken rutschen kann.

2. Bringen Sie den Abwasserschlauch (A) und die

Schlauchführung (B) an, und befestigen Sie sie mit dem Kabelbinder (C).

3. Sie können das Kondenswasser durch

den angeschlossenen Zubehörschlauch (langer Abwasserschlauch) direkt über den Abwasserauslass abießen lassen. Abwasserschlauch anschließen: Sie können das beim Trocknen entstehende Kondenswasser sofort abießen lassen, indem Sie den Abwasserschlauch an den Abwasserstutzen anschließen.

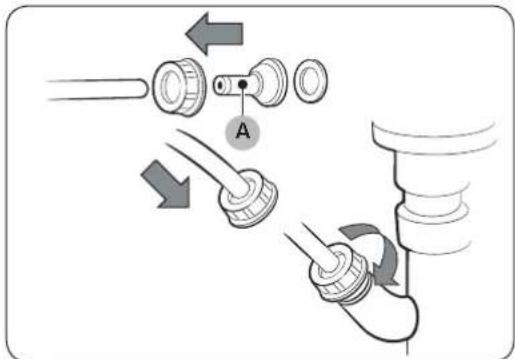

1. Montieren Sie den Schlauchanschluss (A) und

den Schlauch. VORSICHT Achten Sie darauf, dass Schlauchanschluss und Zubehörschlauch fest mit einander verbunden sind, da ansonsten Wasser austreten kann. DV6000K-03709D-02_DE.indd 21 3/16/2017 5:02:51 PMAufstellen des Geräts Aufstellen des Geräts Deutsch22

2. Schließen Sie das Schlauchende an den

Abwasserstutzen an. Installation übereinander Wenden Sie sich beim Kauf des zusätzlichen Stapelbausatzes an unser Samsung-Kundendienstzentrum oder Ihren örtlichen Händler. (Artikelnummer SK-DH / SK-DA / SKK-DF) Die Ausführung des Stapelbausatzes hängt vom jeweiligen Modell ab. Verwenden Sie das Gerät frühestens nach 1 Stunde, wenn Sie es bei der Installation des Stapelbausatzes kippen, damit sich das Öl im Kompressor stabilisieren kann.

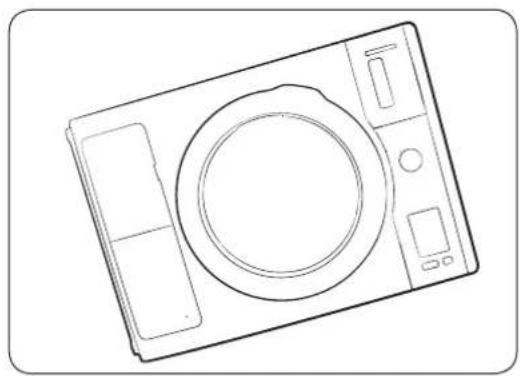

1. Legen Sie das Gerät vorsichtig auf die Seite.

Verwenden Sie das Verpackungsmaterial als Polster, damit Sie die Oberächen des Geräts nicht zerkratzen.

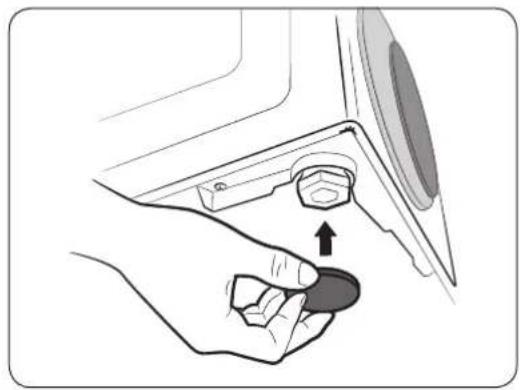

2. Bringen Sie die Gummipolster auf der

Unterseite des Geräts an.

• Nehmen Sie dazu die 4 Gummipolster im Zubehörpaket. Setzen Sie die Gummipolster in die Öffnungen auf der Unterseite der Nivellierfüße ein.

• Erwerben Sie zusätzlich den Stapelbausatz.

3. Stellen Sie das Gerät wieder aufrecht hin.

VORSICHT Der Stapelbausatz kann nur für Samsung-Geräte verwendet werden. DV6000K-03709D-02_DE.indd 22 3/16/2017 5:02:52 PMAufstellen des Geräts Deutsch 23

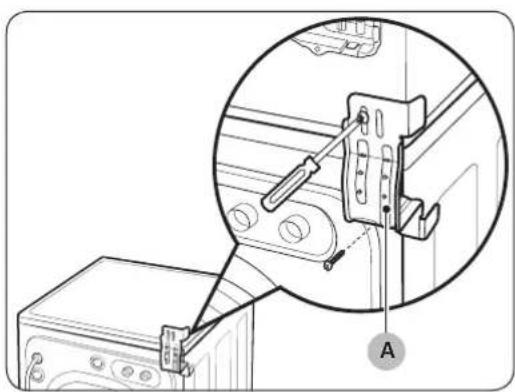

A. Klammer für Stapelaufstellung

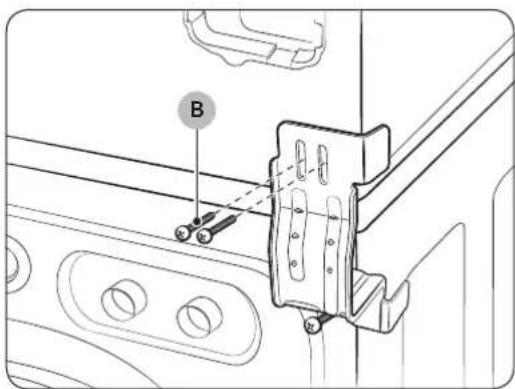

4. Bringen Sie die Klammer am Gerät an.

• Entfernen Sie links auf der Rückseite des Geräts die Befestigungsschraube des Gerätedeckels. Richten Sie die Bohrung der Klammer über der Gewindebohrung für die Befestigungsschraube aus, und setzen Sie die Schraube wieder ein.

• Wiederholen Sie den obigen Arbeitsschritt für die rechte Seite. HINWEIS Ziehen Sie die Schraube noch nicht fest, damit die Klammer einfacher über die Bohrung am Gerät gebracht werden kann.

5. Stellen Sie den Trockner mit den Klammern auf

die Waschmaschine. WARNUNG

• Heben Sie den Trockner auf die Waschmaschine. Schützen Sie das Bedienfeld der Waschmaschine mit etwas Pappe o. Ä. Achten Sie darauf, den Trockner ausreichend hoch zu heben, damit er nicht gegen das Bedienfeld der Waschmaschine stößt. Verletzungsgefahr. Da das Gerät schwer und sperrig ist, empfehlen wir, den Trockner mit mehr als zwei Personen auf die Waschmaschine zu heben. Andernfalls können Verletzungen die Folge sein.

• Richten Sie die Bohrungen in der Klammer über den Bohrungen auf der Rückseite des Trockners aus. Ziehen Sie die M4 x 12-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher an.

• Ziehen Sie zuerst die Schrauben der Waschmaschinenhalteklammer und dann alle Schrauben des Stapelbausatzes fest. DV6000K-03709D-02_DE.indd 23 3/16/2017 5:02:52 PMAufstellen des Geräts Aufstellen des Geräts Deutsch24

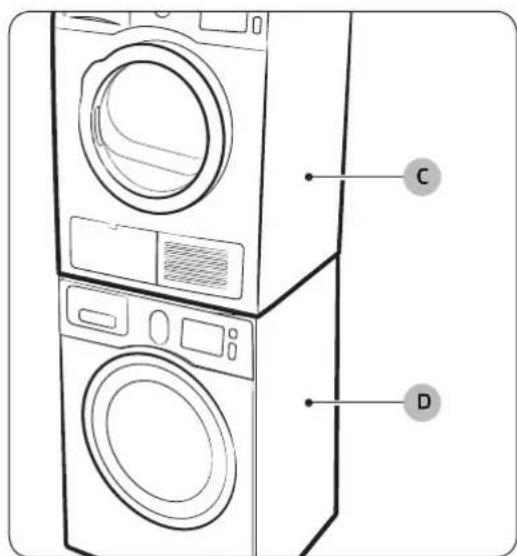

C. Wäschetrockner D. Waschmaschine

6. Schließen Sie die Installation ab.

• Informationen zum Abschließen der Waschmaschineninstallation entnehmen Sie bitte der Installationsanleitung der jeweiligen Waschmaschine.

• Informationen zum Abschließen der Trocknerinstallation entnehmen Sie bitte der Installationsanleitung des jeweiligen Trockners.

• Schieben oder heben Sie den Geräteturm aus Waschmaschine und Trockner vorsichtig an die gewünschte Stelle. Benutzen Sie Filzpolster oder andere Hilfsmittel zum Schieben, die beim Bewegen des Geräteturms helfen und den Fußboden schützen.

• Schieben Sie den Trockner nicht mehr, nachdem Sie ihn auf der Waschmaschine befestigt haben. Sie könnten sich beim Verschieben des Trockners die Finger einklemmen. DV6000K-03709D-02_DE.indd 24 3/16/2017 5:02:53 PMVor der ersten Verwendung Deutsch 25 Vor der ersten Verwendung Säubern des Filtereinsatzes

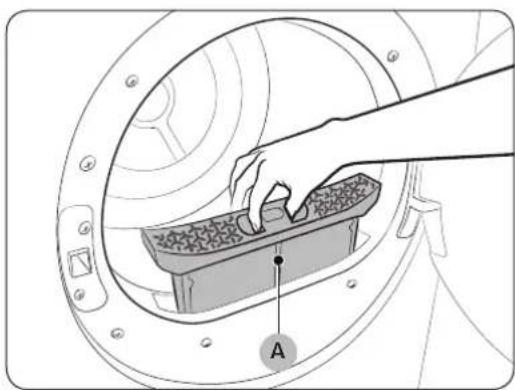

1. Öffnen Sie die Gerätetür, und ziehen Sie den

Filtereinsatz (A) nach oben heraus.

2. Öffnen und reinigen Sie den Filtereinsatz.

• Reinigen Sie den Filtereinsatz, nachdem Sie den Trockner verwendet haben. VORSICHT

• Wenn Sie den Filtereinsatz nicht entsprechend dem angegebenen Reinigungsintervall säubern, verringert sich die Trockenleistung und es besteht Brandgefahr. Achten Sie deshalb darauf, stets die Reinigungsintervalle für den Filtereinsatz einzuhalten.

• Reinigen Sie den Filtereinsatz nach jedem Trocknen.

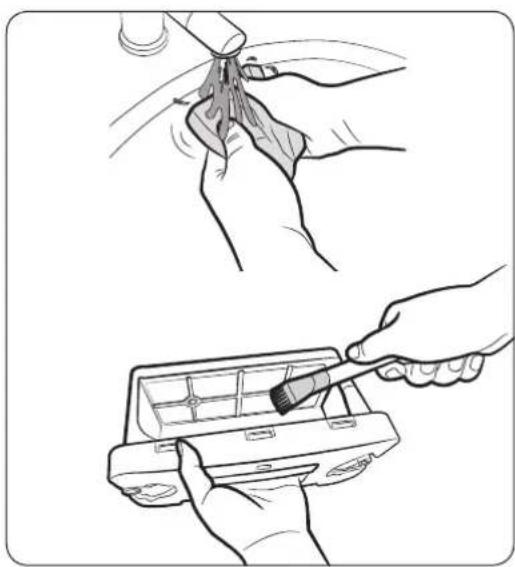

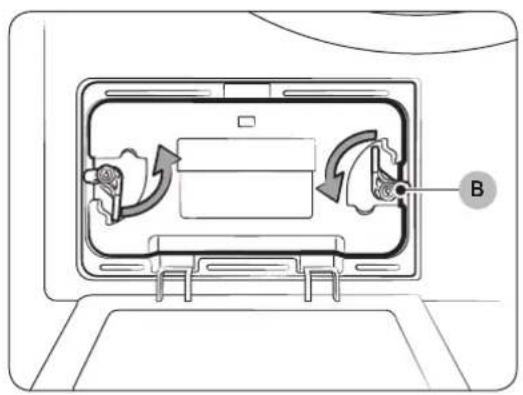

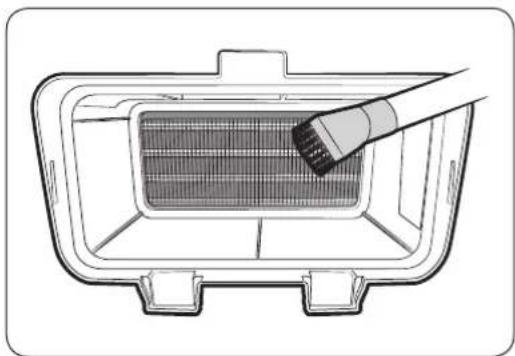

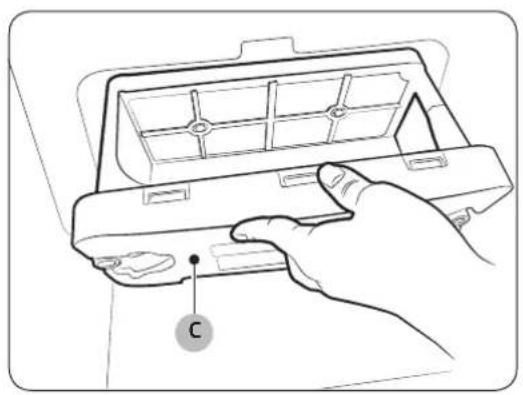

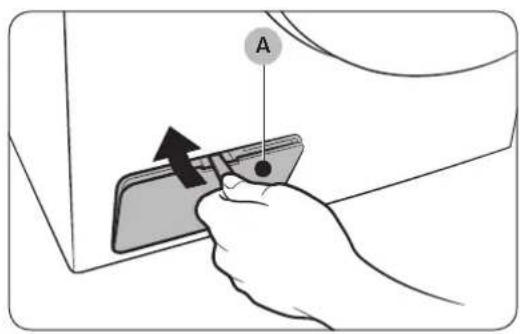

• Reinigen Sie den Wärmetauscherlter nach je 2 Programmzyklen. Weitere Informationen hierzu nden Sie im Abschnitt „Reinigen des Wärmetauscherlters “ auf Seite 40. HINWEIS

• Wenn die Oberäche des Filtereinsatzes feucht ist, verwenden Sie ihn erst, nachdem er vollständig getrocknet ist. DV6000K-03709D-02_DE.indd 25 3/16/2017 5:02:53 PMVor der ersten Verwendung Vor der ersten Verwendung Deutsch26 Fachtrocknung (nur Serie DV9) Einsetzen des Trocknerfachs

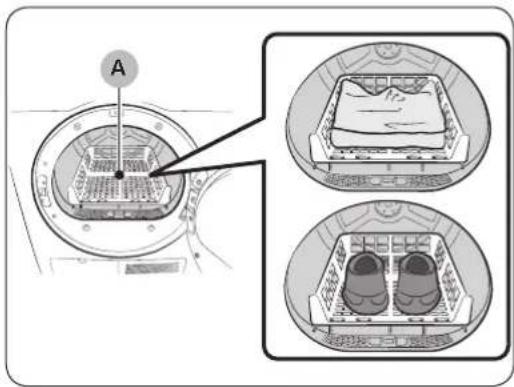

1. Öffnen Sie die Gerätetür.

2. Legen Sie das Trocknerfach so in die Trommel,

dass die Frontlippe des Trocknerfachs über dem Filtereinsatz liegt.

3. Setzen Sie die hinteren Füße in die zwei

Vertiefungen an der Rückwand des Trockners, und drücken Sie dann mittig auf das Trocknerfach, um es zu xieren.

4. Legen Sie die zu trocknenden Kleidungsstücke

so in das Fach, dass ausreichend Platz für eine optimale Luftzirkulation bleibt.

5. Schließen Sie die Gerätetür.

6. Drücken Sie die Ein/Aus.

7. Stellen Sie den Programmwahlschalter auf

ZEITL. TROCKNEN, und wählen Sie durch Drücken der Taste Dauer die Programmdauer aus. HINWEIS

• Sie können eine Programmdauer von bis zu 150 Minuten einstellen. Wählen Sie die Programmdauer entsprechend der Feuchtigkeit und dem Gewicht der Kleidungsstücke. Möglicherweise muss der Timer erneut gestellt werden, wenn eine längere Trockenzeit erforderlich ist. (Wir empfehlen, für die Fachtrocknung das Programm ZEITL. TROCKNEN zu verwenden.)

8. Drücken Sie die Start/Pause-Taste.

DV6000K-03709D-02_DE.indd 26 3/16/2017 5:02:54 PMVor der ersten Verwendung Deutsch 27 Empfehlungen zum Trocknerfach Elemente Hinweis: (Max. 1,5 kg) Waschbare Sweatshirts (Falten und ach in das Trocknerfach legen) Bei Verwendung der Fachtrocknung müssen Sie die zu trocknenden Kleidungsstücke falten und in das Fach legen, damit sie nicht knittern. Spielzeuge mit Füllung (gefüllt mit Baumwolle oder Polyester) Spielzeuge mit Füllung (gefüllt mit Schaum oder Gummi) Kopfkissen mit Schaumgummi Turnschuhe Um Sportschuhe zu trocknen, stellen Sie die Schuhe mit den Sohlen nach unten in das Trocknerfach. WARNUNG Wenn Sie Kleidungsstücke mit Schaumgummi-, Kunststoff- oder Gummiteilen bei hoher Temperatur trocknen, kann die Wäsche beschädigt werden und es besteht Brandgefahr. VORSICHT Um Beschädigungen des Geräts zu vermeiden, verwenden Sie zum Trocknen von Schuhen stets die Fachtrocknung Beladen Sie den Trockner ordnungsgemäß.

• Trocknen Sie nur eine Wäscheladung gleichzeitig.

• Mischladungen mit schweren und leichten Gewebearten trocknen unterschiedlich. Dies kann dazu führen, dass die leichten Kleidungsstücke bereits trocken sind, während die schweren am Ende des Trockenprogramms noch feucht sind.

• Geben Sie ähnliche Sachen in Ihren Trockner, wenn nur ein oder zwei Kleidungsstücke getrocknet werden müssen. Damit verbessern Sie die Bewegung in der Trommel und somit die Trocknungswirkung.

• Durch ein Überladen des Geräts schränken Sie die Bewegung der Wäsche in der Trommel ein. Dies führt zu ungleichmäßiger Trocknung und bei manchen Gewebearten zu übermäßigem Verknittern.

• Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde.

• Ungewaschene Textilien sollten nicht getrocknet werden.

• Textilien, die mit Öl, Alkohol, Benzin usw. in Kontakt gekommen sind, dürfen nicht getrocknet werden. DV6000K-03709D-02_DE.indd 27 3/16/2017 5:02:54 PMVor der ersten Verwendung Vor der ersten Verwendung Deutsch28 Erste Schritte

1. Beladen Sie den Trockner – NICHT Überladen.

2. Schließen Sie die Gerätetür.

3. Wählen Sie das geeignete Programm und die gewünschten Zusatzoptionen für die Wäsche aus.

4. Drücken Sie die Start/Pause-Taste.

5. Die Trockneranzeige leuchtet.

6. Die geschätzte Programmdauer erscheint in der Anzeige.

Die angezeigte Zeit wird von Zeit zu Zeit an die tatsächliche restliche Trockenzeit angepasst. HINWEIS

• Nach Abschluss des Programms erscheint im Display die Meldung „End“ (Ende) (bzw. „0“).

• Durch Drücken der Ein/Aus brechen Sie das laufende Programm ab und halten den Trockner an.

• Die LEDs „Trocknen“, „Kahlluft“ und „Knitterschutz“ leuchten, solange das entsprechend Programm läuft. DV6000K-03709D-02_DE.indd 28 3/16/2017 5:02:55 PMBedienung Deutsch 29 Bedienung WARNUNG Um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verhindern, lesen Sie vor der Verwendung dieses Geräts die wichtigen Sicherheitshinweise. Wenn Sie die Option Knitterschutz nicht ausgewählt haben, nehmen Sie die Wäsche unmittelbar nach Ende des Wasch- und Trockenvorgangs aus dem Gerät. Wenn Sie die Wäsche nicht sofort aus der Waschtrommel entnehmen, kann es zu Knitter- und Faltenbildung kommen. Übersicht über das Bedienfeld

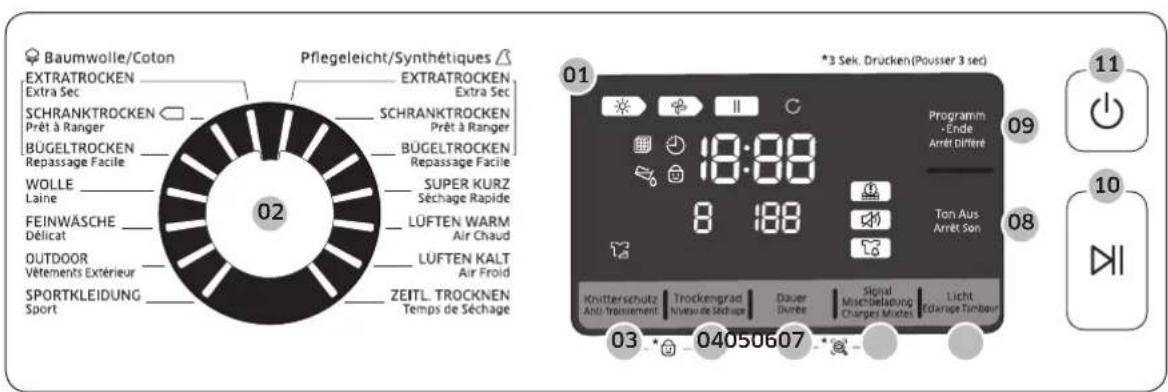

01 Grasche Digitalanzeige Hier werden die Restzeit für das laufende Programm, alle Programminformationen sowie Infomeldungen angezeigt. Wenn Sie die Taste Start/Pause drücken, wird im Display die geschätzte Restzeit des aktuellen Programms angezeigt. Die geschätzte Restzeit kann während der Dauer des Programms schwanken. Die Trockenprogrammanzeige leuchtet, bis der Trockenvorgang beendet ist. Wenn Ihr Trockner sich in der Kühlphase bendet, leuchtet die Kühlprogrammanzeige. Die Knitterschutzanzeige leuchtet, solange Ihr Trockner das Programm Knitterschutz ausführt.

olange der Trockner im Programm Knitterschutz läuft, wird in der Zeitanzeige ein großer Kreis angezeigt. Wenn das Programm beendet ist, wird in der Zeitanzeige „End“ (Ende) oder „0“ angezeigt. Drücken Sie auf die Start/Pause- Taste oder die Taste Ein/Aus, um den Trockner ausschalten. Öffnen Sie dann die Gerätetür. 02 Programmwahlschalter Beim Einschalten des Trockners ist als Standardprogramm SCHRANKTROCKEN für Baumwolle eingestellt. Wählen Sie mit dem Programmwahlschalter das gewünschte Programm aus. DV6000K-03709D-02_DE.indd 29 3/16/2017 5:02:55 PMBedienung Bedienung Deutsch30 03 Knitterschutz Im Knitterschutzprogramm wird die Wäsche am Ende des Trockenvorganges ungefähr 120 Minuten lang intervallgesteuert in kalter Luft bewegt, um die Entstehung von Knittern in der Wäsche zu reduzieren. Drücken Sie die Taste Knitterschutz, um diese Funktion zu aktivieren. Wenn Knitterschutz aktiviert ist, leuchtet die entsprechende Anzeige auf dem Bedienfeld. Die auf diese Weise getrocknete Wäsche knittert nicht, weil die Trommel nach dem Trocknen in regelmäßigen Abständen rotiert wird. (Hinweis: Solange der Trockner im Programm Knitterschutz läuft, wird in der Zeitanzeige ein großer Kreis angezeigt.) 04 Trockengrad Durch Drücken der Taste Trockengrad können Sie den gewünschten Trockengrad für die Programme Baumwolle und Pegeleicht einstellen. Wählen Sie durch ggf. mehrmaliges Drücken der Taste die gewünschte Einstellung (Stufe 1 bis 3) aus. Große oder sperrige Ladungen erfordern möglicherweise Trockenstufe 3, damit alle Sachen vollständige trocken werden. Stufe 3 ist das höchste Niveau. Trockenstufe 1 dient zum teilweisen Trocknen von Sachen, die zum Trocknen ach hingelegt oder aufgehängt werden. 05 Dauer Bei Verwendung der Programme ZEITL. TROCKNEN, LÜFTEN WARM, LÜFTEN KALT kann die Zeit durch Drücken der Taste Dauer eingestellt werden. 30 Min. > 60 Min. > 90 Min. > 120 Min. > 150 Min. Die Optionen für 120 Min. und 150 Min. stehen in den Programmen LÜFTEN WARM und LÜFTEN KALT nicht zur Verfügung. Außer bei den Programmen ZEITL. TROCKNEN, SUPER KURZ, LÜFTEN WARM und LÜFTEN KALT kann die Trockendauer nicht eingestellt werden, da die genauen Zeiten anhand der sich ändernden Feuchtigkeit in der Maschine bestimmt werden. 06 Signal Mischbeladung Der Benutzer wird mit einem Signalton benachrichtigt, wenn der durchschnittliche Trockengrad „feucht“ (zu 80 % trocken) erreicht ist und die Wäsche verschiedene Arten von Materialien und Gewebearten enthält. In diesem Fall blinkt die Anzeige für Signal Mischbeladung

HINWEIS Dies ist nur in Verbindung mit den Programmen SCHRANKTROCKEN oder EXTRATROCKEN verfügbar. 07 Licht Die Trommel wird beim Trocknen beleuchtet. HINWEIS Die Beleuchtung kann nicht nur während, sondern auch nach dem Trockenvorgang eingeschaltet werden. Wenn Sie die Licht nicht innerhalb von 5 Minuten wieder ausschalten, übernimmt das Gerät dies automatisch für Sie. DV6000K-03709D-02_DE.indd 30 3/16/2017 5:02:56 PMBedienung Deutsch 31 08 Ton Aus Die Funktion Ton Aus können Sie bei jedem Programm wählen. Wenn diese Funktion aktiv ist, sind die Signaltöne für alle Programme deaktiviert. Diese Einstellung bleibt auch dann erhalten, wenn das Gerät mehrmals nacheinander ein- und ausgeschaltet wird. 09 Programm-Ende Wählen Sie durch ggf. mehrmaliges Drücken der Taste Programm-Ende die gewünschte Einstellung für das Programm-Ende aus. (Verzögerung von 1 bis 24 Stunden in Schritten von einer Stunde.) Die angezeigte Zeit gibt an, wann das Trockenprogramm endet. Weitere Informationen erhalten Sie auf Seite 36. 10 Start/Pause Drücken Sie diese Taste, um ein Trockenprogramm zu starten. Wenn Sie die Taste im laufenden Betrieb des Trockners einmal drücken, wird das Gerät angehalten. Drücken Sie diese Taste erneut, um das Programm fortzusetzen. 11 Ein/Aus Drücken Sie diese Taste, um Ihren Trockner ein- bzw. auszuschalten. Wenn das Gerät eingeschaltet ist und innerhalb von 10 Minuten keine Benutzereingabe erfolgt, wird das Gerät automatisch ausgeschaltet. HINWEIS Wenn Sie Wäsche in das Gerät füllen, die gerade gewaschen und geschleudert wurde und stark in sich verknotet ist, verringert sich möglicherweise die Trockenleistung und die Gerätetür könnte sich öffnen. Wir empfehlen Ihnen, die Wäsche zu entwirren, ehe Sie sie in die Trommel geben. HINWEIS Bedeutung der Anzeigen im Display: Trockenvorgang läuft Kindersicherung ein/aus Kühlvorgang läuft Knitterschutz Anhalten Alarm für Reinigung des Wärmetauscherlters Knitterschutz läuft Ton ein/aus Filtereinsatz überprüfen Signal Mischbeladung Programm-Ende Smart Check Kondenswasser wird entfernt DV6000K-03709D-02_DE.indd 31 3/16/2017 5:02:57 PMBedienung Bedienung Deutsch32 Mit wenigen einfachen Schritten zu sauberer Wäsche

1. Drücken Sie auf Ein/Aus, um das Gerät

2. Drehen Sie den Programmwahlschalter auf das

gewünschte Programm.

3. Ändern Sie ggf. die Programmeinstellungen

(Trockengrad und Dauer).

4. Wahlweise können Sie Optionen auch

durch Drücken der entsprechenden Taste (Knitterschutz, Licht, Signal Mischbeladung und/ oder Programm-Ende) aktivieren.

5. Halten Sie Start/Pause gedrückt. Die

Trockneranzeigen leuchtet auf, und die verbleibende Programmdauer wird im Display angezeigt. HINWEIS Welche Optionen und Einstellwerte zur Verfügung stehen, richtet sich nach dem gewählten Programm. Ändern eines laufenden Programms

1. Drücken Sie die Taste Start/Pause, um den

Betrieb zu unterbrechen.

2. Wählen Sie ein anderes Programm aus.

3. Halten Sie die Taste Start/Pause gedrückt, um

ein neues Programm zu starten. DV6000K-03709D-02_DE.indd 32 3/16/2017 5:02:57 PMBedienung Deutsch 33 Programmübersicht Programm Beschreibung Max. Füllmenge (in kg) DV9 DV8 Baumwolle Für durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw.

Baumwolle EXTRATROCKEN Dieses Programm ist für unempndliche Gewebearten und Kleidung gedacht, die sehr trocken werden soll.

SCHRANKTROCKEN Hiermit lassen sich Baumwollsachen, Unterwäsche und Leinen hervorragend trocknen (für Jeans NICHT geeignet).

BÜGELTROCKEN In diesem Programm wird das Trocknen bei einer für das Bügeln geeigneten Restfeuchtigkeit beendet.

Pegeleicht Dieses Programm ist für leicht oder durchschnittlich verschmutzte Blusen, Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben geeignet. 4,5 4 Pegeleicht EXTRATROCKEN Dieses Programm ist für unempndliche Gewebearten und Kleidung gedacht, die sehr trocken werden soll. 4,5 4 SCHRANKTROCKEN Verwenden Sie dieses Programm für Hemden, Blusen, Bettwäsche und Tischtücher. (Für Jeans NICHT geeignet). 4,5 4 BÜGELTROCKEN In diesem Programm wird das Trocknen bei einer für das Bügeln geeigneten Restfeuchtigkeit beendet. 4,5 4 WOLLE Dieses Programm ist ausschließlich für maschinen- und trocknergeeignete Wollprodukte bestimmt.

FEINWÄSCHE Das Programm FEINWÄSCHE wurde speziell für Damenunterwäsche entwickelt. 1,5 1,5 DV6000K-03709D-02_DE.indd 33 3/16/2017 5:02:58 PMBedienung Bedienung Deutsch34 Programm Beschreibung Max. Füllmenge (in kg) DV9 DV8 OUTDOOR Dieses Programm ist für wasserdichte Kleidungsstücke wie Berg-, Ski- und Sportbekleidung bestimmt. Es ist für Funktionsstoffe und Fasern wie Spandex, Stretch und Mikrofaser bestimmt. Wir empfehlen, das Trockenprogramm OUTDOOR zu verwenden, nachdem Sie die Wäsche mit einem Programm für Outdoor-Kleidung gewaschen haben.

SPORTKLEIDUNG Dieses Programm ist für leichte Sportbekleidung, z. B. Trainingsanzüge, geeignet.

SUPER KURZ In diesem Programm wird automatisch eine Trockendauer von 60 Minuten eingestellt.

Dieses Programm eignet sich für kleine Wäschestücke, vorgetrocknete Wäsche und normales Gewebe bei einer Programmdauer von 30 Minuten.

Dieses Programm ist für alle Kleidungsstücke bestimmt, die aufgefrischt, aber nicht erwärmt werden sollen.

ZEITL. TROCKNEN Bei Verwendung der Funktion ZEITL. TROCKNEN können Sie die gewünschte Programmdauer auswählen. Drehen Sie den Programmwahlschalter auf ZEITL. TROCKNEN, und drücken Sie dann die Taste Dauer, um die Trockenzeit einzustellen. Drücken Sie die Taste Dauer mehrmals, um nacheinander die verschiedenen möglichen Zeiteinstellungen anzuzeigen. Die Trockendauer kann in Schritten von jeweils 30 Minuten bis auf maximal 150 Minuten eingestellt werden. Vielleicht möchten Sie Ihre Wäsche nach dem Trockenprogramm weiter trocknen. Wählen Sie ZEITL. TROCKNEN, um die Trocknungszeit zu verlängern. Die Programmdauer unterscheidet sich je nach Wäschezustand.

HINWEIS Bessere Trocknung erreichen Sie, indem Sie die Wäsche vor dem Trocknen auf Links drehen. Wenn Sie den Trockner überladen, erzielen Sie nur unzureichende Trocknung. DV6000K-03709D-02_DE.indd 34 3/16/2017 5:02:58 PMBedienung Deutsch 35 Hinweise zum Trocknen Beachten Sie beim Trocknen spezieller Kleidungsstücke die Pegehinweise auf dem Etikett oder die Anweisungen des Herstellers. Wenn kein Pegeetikett vorhanden ist, verwenden Sie die nachfolgenden Angaben. Bettlaken und Bettdecken

• Befolgen Sie die Pegeanweisungen auf den Etiketten, oder trocknen Sie die Wäschestücke bei hoher Temperatur und dem Programm SCHRANKTROCKEN für Baumwolle.

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet sind, ehe Sie sie verwenden oder weglegen.

• Um gleichmäßige Trocknung zu erzielen, ist möglicherweise eine Neuanordnung erforderlich. Bettwäsche

• Verwenden Sie das Programm SCHRANKTROCKEN für Baumwolle, und geben Sie immer nur ein Laken in den Trockner, damit es gut verwirbelt wird.

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet sind, ehe Sie sie verwenden oder weglegen. Stoffwindeln

• Verwenden Sie das Programm SCHRANKTROCKEN für Baumwolle, und stellen Sie eine hohe Temperatur ein, um weiche und kuschelige Windeln zu erhalten. Wäsche mit Daunenfüllung (Jacken, Schlafsäcke, Bettdecken usw.)

• Verwenden Sie das Programm SCHRANKTROCKEN für Baumwolle und stellen Sie eine niedrige Temperatur ein.

• Wenn Sie ein paar trockene Handtücher dazugeben, verkürzen Sie die Trockenzeit und absorbieren Feuchtigkeit. Schaumgummi (Rutschsicherungen, gefüllte Spielzeuge, Schulterpolster usw.)

• KEINESFALLS bei hoher Temperatur trocknen. Verwenden Sie dafür das Programm LÜFTEN KALT (keine Wärmezufuhr). WARNUNG

• Wenn Sie ein Gummiteil mit Wärme trocknen, kann es beschädigt werden oder einen Brand verursachen. Kopfkissen

• Verwenden Sie das Programm SCHRANKTROCKEN für Baumwolle.

• Geben Sie ein Paar trockene Handtücher hinzu, um die Verwirbelung zu unterstützen und das Wäschestück aufzuschütteln.

• Kapok- oder Schaumstoffkissen KEINESFALLS mit Heißluft trocknen. Verwenden Sie dafür das Programm LÜFTEN KALT. Kunststoff (Duschvorhänge, Gartenmöbelabdeckungen usw.)

• Verwenden Sie das Programm

oder ZEITL. TROCKNEN

Der Trocknungsgrad wird gesenkt, um die Wäsche zu schützen. UNBEDINGT VERMEIDEN:

• Glasfaserstoffe (Gardinen, Vorhänge usw.).

• Wolle, sofern nicht auf dem Etikett gestattet.

• Wäschestücke mit erheblichen Mengen an Panzen- oder Bratenöl. DV6000K-03709D-02_DE.indd 35 3/16/2017 5:02:58 PMBedienung Bedienung Deutsch36 Spezialfunktionen Kindersicherung Mit dieser Funktion können Sie verhindern, dass Kinder mit dem Trockner spielen. Aktivieren/Deaktivieren Um die Kindersicherung zu aktivieren/deaktivieren, drücken Sie die Tasten Knitterschutz und Trockengrad gleichzeitig drei Sekunden lang. „Kindersicherung “ leuchtet auf, wenn diese Funktion aktiviert wird. HINWEIS

• Sobald Sie die Stromversorgung einschalten, ist die Kindersicherung verfügbar.

• Wenn Sie die Kindersicherung aktivieren, reagiert bis zum Deaktivieren dieser Funktion keine Taste außer Ein/Aus.

• Wenn Sie den Trockner wieder einschalten, ist die Kindersicherung weiterhin aktiv.

• Wenn außer Ein/Aus keine Taste reagiert, kontrollieren Sie die Kindersicherungsanzeige , um zu prüfen, ob die Funktion aktiviert ist. Programm-Ende Sie können eine Zeit innerhalb von 1 bis 24 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen das Trockenprogramm beendet sein soll. Die angezeigte Zeit gibt an, wann das Trockenprogramm endet.

1. Stellen Sie das Trockenprogramm für

Ihre Wäsche entweder manuell ein, oder wählen Sie eines der sensorgesteuerten Automatikprogramme aus.

2. Drücken Sie die Taste Programm-Ende so oft,

bis die gewünschte Verzögerungszeit eingestellt ist. Wenn die Verzögerungszeit eingestellt ist, wird die Verzögerungszeitvorwahl aktiviert.

3. Drücken Sie die Start/Pause-Taste. Die Anzeige

„Programm-Ende “ blinkt, und die Uhr läuft, bis die eingestellte Zeit verstrichen ist.

4. Wenn Sie die Programmendevorwahl abbrechen

möchten, drücken Sie die Taste Ein/Aus. Schalten Sie anschließend den Trockner wieder ein. DV6000K-03709D-02_DE.indd 36 3/16/2017 5:02:58 PMBedienung Deutsch 37 Smart Check Mit dieser Funktion können Sie den Status des Trockners mit Hilfe Ihres Smartphones überprüfen. HINWEIS Die Funktion Smart Check wurde für folgende Smartphones optimiert: Geräte der Serien Galaxy und iPhone (von einigen Modellen nicht unterstützt) Herunterladen der Samsung Smart Washer-App Laden Sie die Samsung Smart Washer-App aus dem Android Market oder dem Apple App Store herunter, und installieren Sie sie auf dem Mobilgerät. Sie nden die App ganz einfach, indem Sie nach „Samsung Smart Washer“ suchen. Verwenden von Smart Check

1. Wenn die Funktion Smart Check nicht ausgeführt

werden kann, halten Sie die Tasten Dauer und Signal Mischbeladung gleichzeitig 3 Sekunden lang gedrückt. Alternativ können Sie die Funktion Smart Check ausführen, wenn nach dem Einschalten des Trockners noch keine Taste gedrückt wurde.

2. Die LED-Anzeigen im Display leuchten

nacheinander 2 bis 3 Sekunden lang auf. Anschließend wird der Smart Check-Code im Display des Trockners angezeigt.

3. Führen Sie die App Samsung Smart Washer auf

Ihrem Smartphone aus, und tippen Sie auf Smart Check. HINWEIS Je nach eingestellter Sprache wird „Smart Check“ möglicherweise als „Smart Care“ bezeichnet.

4. Richten Sie die Kamera Ihres Smartphones

auf den Smart Check-Code, der im Display des Trockners angezeigt wird. HINWEIS

• Wenn sich im Display das Licht einer Lampe, Glühbirne oder einer Leuchtstoffröhre spiegelt, kann das Smartphone den Smart Check-Code möglicherweise nicht erkennen.

• Wenn Sie das Smartphone in einem zu großen Winkel zum Display halten, wird der Infocode möglicherweise nicht erkannt. Für ein optimales Ergebnis halten Sie das Smartphone so, dass das Smartphone parallel oder nahezu parallel zum Display ausgerichtet ist.

5. Wenn das Smartphone richtig ausgerichtet

ist, wird der Smart Check-Code automatisch erkannt, und die Details zum Status Ihres Trockners, der festgestellte Zustand sowie die empfohlenen Gegenmaßnahmen werden auf Ihrem Smartphone angezeigt.

6. Wenn das Smartphone den Smart Check-Code

auch nach dem zweiten Mal nicht erkennt, geben Sie den im Display Ihres Trockners angezeigten Smart Check-Code manuell in die App „Samsung Smart Washer“ ein. DV6000K-03709D-02_DE.indd 37 3/16/2017 5:02:58 PMWartung und Pege Deutsch38 Wartung und Pege WARNUNG Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät. Verwenden Sie zum Reinigen des Geräts nicht Benzol, Verdünner, Alkohol oder Aceton.

• Andernfalls kann es zu Verfärbungen, Verformungen, Schäden, einem Stromschlag oder Brand kommen. Vergewissern Sie sich vor dem Reinigen des Geräts, dass der Netzstecker aus der Steckdose gezogen ist. HINWEIS Während des Trockenprogramms kann am Bedienfeld und der Gerätetür Feuchtigkeit kondensieren. Reinigen des Wärmetauschers Reinigen Sie die scharfkantige Oberäche des Wärmetauschers mit einer weichen Bürste oder einem Staubsauger. (Wir empfehlen, den Wärmetauscher mindestens einmal monatlich zu reinigen.) VORSICHT Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr. Bedienfeld Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch. Verwenden Sie keine Scheuermittel. Sprühen Sie keine Reinigungsmittel direkt auf das Bedienfeld. Die Oberäche des Bedienfelds kann durch bestimmte Vorbehandlungsmittel und Fleckentferner beschädigt werden. Wenden Sie solche Mittel nur in sicherer Entfernung vom Trockner an, und wischen Sie eventuelle Reste bzw. versehentlich aufgesprühte Rückstände sofort auf. Trommel aus rostfreiem Stahl Um die Trommel aus rostfreiem Stahl zu reinigen, verwenden Sie ein feuchtes Tuch mit einem milden, für Oberächen aus rostfreiem Stahl geeigneten Reinigungsmittel. Wischen Sie Rückstände von Reinigungsmitteln auf, und trocknen Sie die Trommel mit einem sauberen Tuch. Trocknergehäuse Der ganze Trockner besitzt ein Hochglanznish. Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch. Verwenden Sie keine Scheuermittel. Schützen Sie die Oberäche vor scharfen Gegenständen, da diese das Hochglanznish zerkratzen oder beschädigen können. Stellen Sie keine schweren oder scharfen Gegenstände oder eine Waschmitteltonne auf den Trockner. Bewahren Sie sie stattdessen auf dem gekauften Podest oder in einer separaten Aufbewahrungsbox auf. DV6000K-03709D-02_DE.indd 38 3/16/2017 5:02:59 PMWartung und Pege Deutsch 39 Entfernen des Kondenswassers

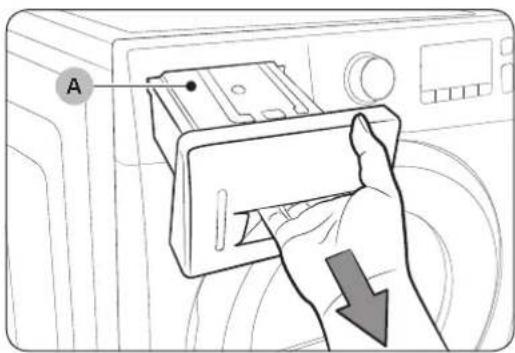

1. Ziehen Sie den Wasserbehälter nach vorne

heraus. VORSICHT Achten Sie darauf, das Wasser aus dem Behälter nicht zu verschütten. Der Wasserbehälter (A) ist schwer. Halten Sie ihn deshalb mit beiden Händen fest, wenn Sie ihn aus dem Gerät entfernen.

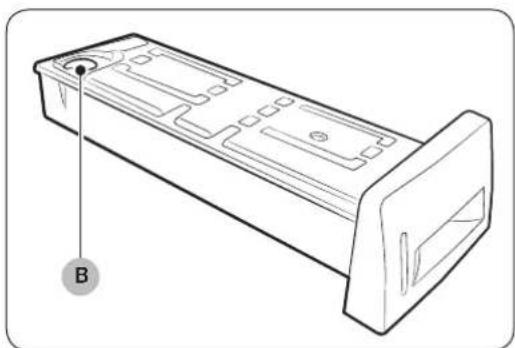

2. Sie können das kondensierte Wasser entfernen,

indem sie es durch den Abuss (B) auslaufen lassen.

• Lassen Sie das Kondenswasser nach jedem Trocknen aus dem Wasserbehälter ab. WARNUNG Sie sollten das Wasser nach jedem Einsatz des Geräts ablassen, da ansonsten die Gefahr eines Wasseraustritts besteht. HINWEIS Wenn Sie den Wasserbehälter geleert haben und auf Start/Pause drücken, erlischt im LED-Display das Symbol zur Anzeige des maximalen Füllstands im Wasserbehälter (

DV6000K-03709D-02_DE.indd 39 3/16/2017 5:02:59 PMWartung und Pfege Wartung und Pfege Deutsch40 Reinigen des Wärmetauscherlters

1. Öffnen Sie die Abdeckung (A). Verwenden Sie

dazu einen Schraubendreher oder eine Münze.

2. Öffnen Sie die Befestigungshebel (B).

3. Entnehmen Sie den Filter des Wärmetauschers (C).

DV6000K-03709D-02_DE.indd 40 3/16/2017 5:03:00 PMWartung und Pfege Deutsch 41

4. Wenn Sie vergessen, den Wärmetauscherlter

in regelmäßigen Abständen zu reinigen, werden Sie zu gegebener Zeit durch eine leuchtende oder blinkende Anzeige am Display daran erinnert. Überprüfen Sie den Wärmetauscherlter, und reinigen Sie ihn nötigenfalls, um Verstopfungen durch Flusen vorzubeugen. VORSICHT

• Entnehmen Sie den Schwamm aus der Filtereinheit, und reinigen Sie ihn durch Auswringen unter ießendem Wasser. Reinigen Sie das Filtergitter mit einer weichen Bürste. Lassen Sie den Wärmetauscherlter nach der Reinigung mit Wasser vollständig trocknen, bevor Sie ihn wieder einsetzen.

• Reinigen Sie den Wärmetauscherlter nach jedem zweiten Programm.

• Wenn die Anzeige leuchtet oder blinkt, überprüfen Sie den Wärmetauscher, und reinigen Sie den Filter nötigenfalls, um Verstopfungen durch Flusen vorzubeugen.

5. Reinigen Sie ihn mit einer weichen Bürste

oder einem Staubsauger. (Wir empfehlen, den Wärmetauscher mindestens einmal monatlich zu reinigen.) VORSICHT Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr. VORSICHT Wenn Sie den Wärmetauscherlter nach dem Reinigen wieder einsetzen, vergewissern Sie sich, dass die Befestigungshebel geschlossen sind. DV6000K-03709D-02_DE.indd 41 3/16/2017 5:03:00 PMFehlerbehebung Deutsch42 Fehlerbehebung Überprüfen Sie Folgendes, wenn Ihr Trockner die nachstehend beschriebenen Symptome zeigt: Problem Lösung Das Gerät funktioniert nicht.

• Prüfen Sie, ob die Gerätetür fest geschlossen ist.

• Vergewissern Sie sich, dass das Netzkabel mit einer Strom führenden Steckdose verbunden ist.

• Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem Sicherungskasten.

• Wenn Sie während des Programms die Tür geöffnet haben, drücken Sie noch einmal auf Start/Pause.

• Lassen Sie das Kondenswasser aus dem Wasserbehälter ab.

• Säubern Sie den Filtereinsatz Das Gerät heizt nicht auf.

• Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem Sicherungskasten.

• Wählen Sie eine andere Temperatureinstellung als LÜFTEN KALT aus.

• Überprüfen Sie den Filtereinsatz und den Wärmetauscherlter, und reinigen Sie sie nötigenfalls.

• Möglicherweise bendet sich der Trockner in der Abkühlungsphase des Programms. Die Wäsche wird nicht getrocknet.

• Prüfen Sie alle obigen Punkte und außerdem:

• Überladen Sie den Trockner nicht. 1 Waschmaschinenladung = 1 Trocknerladung.

• Trennen Sie schwere Wäsche von leichter.

• Große Teile wie Laken oder Bettdecken müssen möglicherweise neu angeordnet werden, um gleichmäßige Trocknung zu erzielen.

• Vergewissern Sie sich, dass das Wasser aus dem Trockner richtig abläuft, damit das Gerät das Wasser aus der Wäsche adäquat herausziehen kann.

• Möglicherweise ist die Wäschemenge zu klein, um richtig verwirbelt zu werden. Geben Sie ein paar Handtücher dazu.

• Säubern Sie den Filtereinsatz

• Reinigen Sie den Wärmetauscherlter. Das Gerät entwickelt laute Geräusche.

• Überprüfen Sie die Wäsche auf Gegenstände wie Münzen, lose Knöpfe, Nägel usw., und entfernen Sie diese sofort.

• Achten Sie darauf, dass der Trockner, wie in der Installationsanleitung beschrieben, genau waagerecht steht.

• Es ist aufgrund der hohen Luftgeschwindigkeit in der Trommel und am Lüfter normal, dass der Trockner summt. DV6000K-03709D-02_DE.indd 42 3/16/2017 5:03:00 PMFehlerbehebung Deutsch 43 Problem Lösung Die Wäsche wird ungleichmäßig getrocknet.

• Nähte, Taschen und andere, ähnlich schwere Teile werden möglicherweise nicht ganz trocken, wenn der Rest der Wäsche bereits den gewählten Trockengrad erreicht hat. Dies ist normal. Wählen Sie, falls nötig, das Programm EXTRATROCKEN.

• Wenn ein schweres Wäschestück zusammen mit einer Ladung leichter Wäsche (z. B. ein Handtuch zusammen mit Bettlaken) getrocknet wird, ist es möglich, dass das schwere Wäschestück nicht ganz trocken wird, wenn der Rest der Wäsche schon den gewählten Trockengrad erreicht hat. Trennen Sie schwere Wäsche von leichter, um optimale Trocknung zu erreichen. Das Gerät entwickelt schlechte Gerüche.

• Haushaltsgerüche von Farben, Lacken, starken Reinigungsmitteln usw. können zusammen mit der Umgebungsluft in den Trockner gelangen. Das ist normal, da der Trockner Luft aus dem Zimmer ansaugt, erhitzt, durch die Trommel zieht und dann nach außen befördert.

• Wenn solche Gerüche in der Luft liegen, lüften Sie das Zimmer vor dem Einsatz des Trockners gründlich durch. Das Gerät wird ausgeschaltet, ehe die Wäsche trocken ist.

• Die Wäschemenge im Gerät ist zu gering. Geben Sie weitere Sachen oder einige Handtücher hinzu, und starten Sie das Programm neu.

• Die Wäschemenge im Gerät ist zu groß. Nehmen Sie einige Sachen heraus, und starten Sie den Trockner neu. Auf der getrockneten Wäsche benden sich Flusen.

• Stellen Sie sicher, dass der Filtereinsatz vor jedem Einsatz gereinigt wird. Bei manchen Wäschestücken, die viele Flusen erzeugen, kann es notwendig sein, den Filtereinsatz auch während des Programms zu reinigen.

• Manche Gewebearten erzeugen besonders viele Flusen (z. B. Frotteehandtücher). Diese sollten getrennt von Kleidung getrocknet werden, die in besonderem Maße Flusen anzieht (z. B. schwarze Leinenhosen).

• Teilen Sie größere Ladungen zum Trocknen in mehrere kleinere Ladungen auf.

• Kontrollieren Sie die Taschen gründlich, ehe Sie die Wäsche trocknen. Die Kleidung ist trotz Knitterschutz verknittert.

• Kleine Ladungen mit 1 bis 4 Wäschestücken sind am besten geeignet.

• Laden Sie weniger Wäsche in den Trockner. Laden Sie ähnliche Wäschesorten in den Trockner. Gerüche bleiben auch nach dem Kaltluftprogramm in der Kleidung.

• Kleidungsstücke mit starken Gerüchen sollten gewaschen werden. DV6000K-03709D-02_DE.indd 43 3/16/2017 5:03:00 PMFehlerbehebung Fehlerbehebung Deutsch44 Informationscodes Es werden möglicherweise Fehlercodes angezeigt, damit Sie besser verstehen können, was gerade mit Ihrem Trockner geschieht. Code Bedeutung Lösung tC Fehler: Temperatursensor. Reinigen Sie den Filtereinsatz oder den Wärmetauscherlter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. TC5 Fehler: Temperatursensor des Kompressors. Schalten Sie das Gerät nach 2-3 Minuten ein, und starten Sie den Vorgang noch einmal von Beginn an. dC Gerätetür während des Betriebs geöffnet. Schließen Sie die Gerätetür und schalten Sie den Trockner wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. HC Kompressor überhitzt. Setzen Sie sich mit dem Kundendienst in Verbindung. 9C2 Stromspannung zu niedrig. Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Der Wasserbehälter ist voller Wasser. Die Abwasserpumpe ist defekt. Leeren Sie den Wasserbehälter, schalten Sie das Gerät wieder ein, und starten Sie dann den Vorgang von Beginn an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Bei Codes, die oben nicht aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie sich bitte mit dem Samsung-Kundendienst oder Ihrem Fachhändler in Verbindung. Lassen Sie das Gerät nicht von unautorisierten Technikern reparieren oder demontieren. DV6000K-03709D-02_DE.indd 44 3/16/2017 5:03:00 PMAnhang Deutsch 45 Anhang Bedeutung der Pfegesymbole Die folgenden Symbole sind Pegehinweise für Bekleidung. Die Pegehinweise für Wäsche umfassen Symbole für das Waschen, Bleichen, Trocknen und Bügeln sowie ggf. Reinigungshinweise. Die Verwendung dieser Symbole gewährleistet, dass die Angaben von inländischen Kleidungsherstellern und Importeuren einheitlich sind. Befolgen Sie die Pegehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu maximieren und Probleme beim Waschen zu vermindern. Waschprogramm Normal Bügelfrei / Knitterfrei / Knitterschutz Empndliches/Feinwäsche Handwäsche Wassertemperatur** Heiß Warm Kalt HINWEIS ** Die Punktsymbole geben die geeignete Waschtemperatur für verschiedene Wäsche an. Der Temperaturbereich für „Heiß“ beträgt 41-52 °C, für „Warm“ 29-41 °C und für „Kalt“ 16-29 °C. (Die Wassertemperatur muss mindestens 16 °C betragen, damit das Waschmittel wirken und effektiv reinigen kann.) Bleichmittel Jedes Bleichmittel (bei Bedarf) Nur chlorfrei (farbecht) Bleichmittel (bei Bedarf) Trockenprogramm Normal Bügelfrei / Knitterfrei / Knitterschutz Empndliches/Feinwäsche Besondere Hinweise Trocknen auf der Leine / Aufhängen Tropftrocken Liegend trocknen Temperatureinstellung Hoch Mittel Niedrig Jede Temperatur Keine Wärme/Luft DV6000K-03709D-02_DE.indd 45 3/16/2017 5:03:01 PMAnhang Anhang Deutsch46 Temperaturen beim Bügeln oder Dampfbügeln Hoch Mittel Niedrig Warnsymbole für das Waschen Nicht waschen Nicht wringen Chlorbleiche nicht möglich Nicht im Trockner trocknen Kein Dampf (beim Bügeln) Nicht bügeln Chemische Reinigung Chemische Reinigung Nicht chemisch reinigen Trocknen auf der Leine / Aufhängen Tropftrocken Liegend trocknen Umweltschutzhinweise Dieses Gerät ist aus wiederverwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die vor Ort einzuhaltenden Vorschriften und Gesetze. Schneiden Sie das Netzkabel durch, damit das Gerät nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass Tiere und kleine Kinder versehentlich in der Trommel eingeschlossen werden. DV6000K-03709D-02_DE.indd 46 3/16/2017 5:03:01 PMAnhang Deutsch 47 Technische Daten

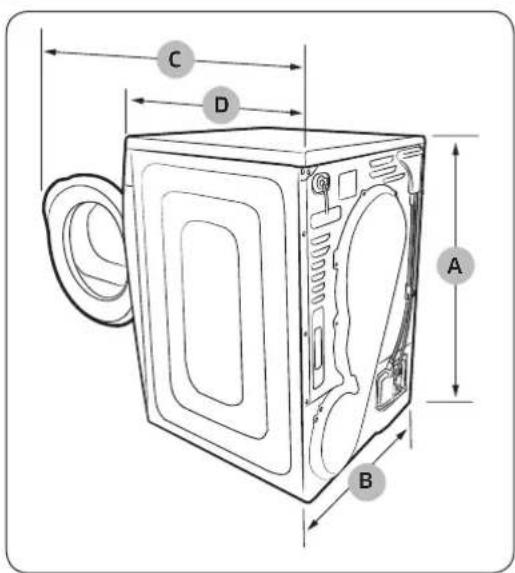

TYP FRONTLADER ABMESSUNGEN A. Höhe 85,0 cm B. Breite 60,0 cm C. Tiefe bei um 90° geöffneter Tür 109,4 cm D. Tiefe 60,0 cm GEWICHT 50 kg

ANFORDERUNGEN AN DIE STROMVERSORGUNG

-240 V bei 50 Hz 950-1100 W

-35 °C DV6000K-03709D-02_DE.indd 47 3/16/2017 5:03:01 PMAnhang Anhang Deutsch48 Verbrauchsdaten Modell Programm Füllmenge (kg)* Energieverbrauch (kWh) Maximale Dauer (Minuten) Serie DV9 Baumwollprogramm für schranktrockene Wäsche** 9 2,2 190 4,5 1,12 120 Baumwollprogramm für bügelfertige Wäsche 9 1,7 155 Pegeleicht für schranktrockene Wäsche 4,5 0,85 78 Serie DV8 Baumwollprogramm für schranktrockene Wäsche** 8 1,98 170 4 1,04 110 Baumwollprogramm für bügelfertige Wäsche 8 1,54 140 Pegeleicht für schranktrockene Wäsche 4 0,78 72

1. *: Trockengewicht der Wäsche

**: Testprogramm nach EN 61121:2013

2. Alle Daten ohne Sternchen wurden mit Hilfe von EN 61121:2013 berechnet.

Die Verbrauchsdaten können von den obigen Nennwerten abweichen, wenn Wäschemenge, Textilart, Restfeuchtigkeit nach dem Schleudern oder abweichende Stromversorgungsdaten vorliegen und zusätzliche Optionen gewählt werden. DV6000K-03709D-02_DE.indd 48 3/16/2017 5:03:01 PMAnhang Deutsch 49 Infoblatt für Haushaltswäschetrockner Datenblatt für Haushaltswäschetrockner Gemäß der Richtlinie (EU) Nr. 392/2012 HINWEIS Die Sternchen „*“ kennzeichnen Modellvarianten und können für Ziffern (0-9) oder Buchstaben (A-Z) stehen. Samsung Modellbezeichnung DV9*K60**** DV8*K60**** Füllmenge kg 9,0 8,0 Typ Kondensator Energieefzienzklasse A+++ (höchste Efzienz) bis D (geringste Efzienz) A++ Energieverbrauch Jährlicher Energieverbrauch (AE_C)

kWh/Jahr 258,0 235,0 Automatische Trockengraderkennung Ja Energieverbrauch (E_dry) im Standard-Baumwollprogramm mit vollständiger Befüllung kWh 2,20 1,98 Energieverbrauch (E_dry.1/2) im Standard-Baumwollprogramm mit teilweiser Befüllung kWh 1,12 1,04 Standby und eingeschalteter Ruhezustand Leistungsaufnahme im Aus-Zustand (P_o) bei vollständiger Befüllung W 0,50 Leistungsaufnahme im unausgeschalteten Zustand (P_l) bei vollständiger Befüllung W 5,00 Dauer des eingeschalteten Ruhezustands Min. 10 Die Informationen auf dem Etikett und dem Datenblatt beziehen sich auf folgende Programme

Baumwolle + SCHRANKTROCKEN + (Knitterschutz aus) Programmdauer des Standardprogramms Gewichtete Programmdauer im Standard-Baumwollprogramm mit vollständiger und teilweiser Befüllung Min. 150 136 Programmdauer (T_dry) des Standard-Baumwollprogramms bei vollständiger Befüllung Min. 190 170 Programmdauer (T_dry.1/2) des Standard-Baumwollprogramms bei Teilbefüllung Min. 120 110 Kondensationsefzienzklasse A (höchste Efzienz) bis G (geringste Efzienz) B Durchschnittliche Kondensationsefzienz mit vollständiger Befüllung % 81 Durchschnittliche Kondensationsefzienz mit teilweiser Befüllung % 81 Gewichtete Kondensationsefzienz % 81 Schallleistungspegel Trocknen bei vollständiger Befüllung dB (A) re 1 pW 65 Einbaugerät Nein Name des Herstellers Samsung Electronics Co., Ltd. DV6000K-03709D-02_DE.indd 49 3/16/2017 5:03:01 PMAnhang Anhang Deutsch50

1) Energieverbrauch von 258 kWh (9 kg) bzw. (235 kWh (8 kg)), auf der Grundlage von 160 Trocknungszyklen

für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.

2) Das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung ist das
