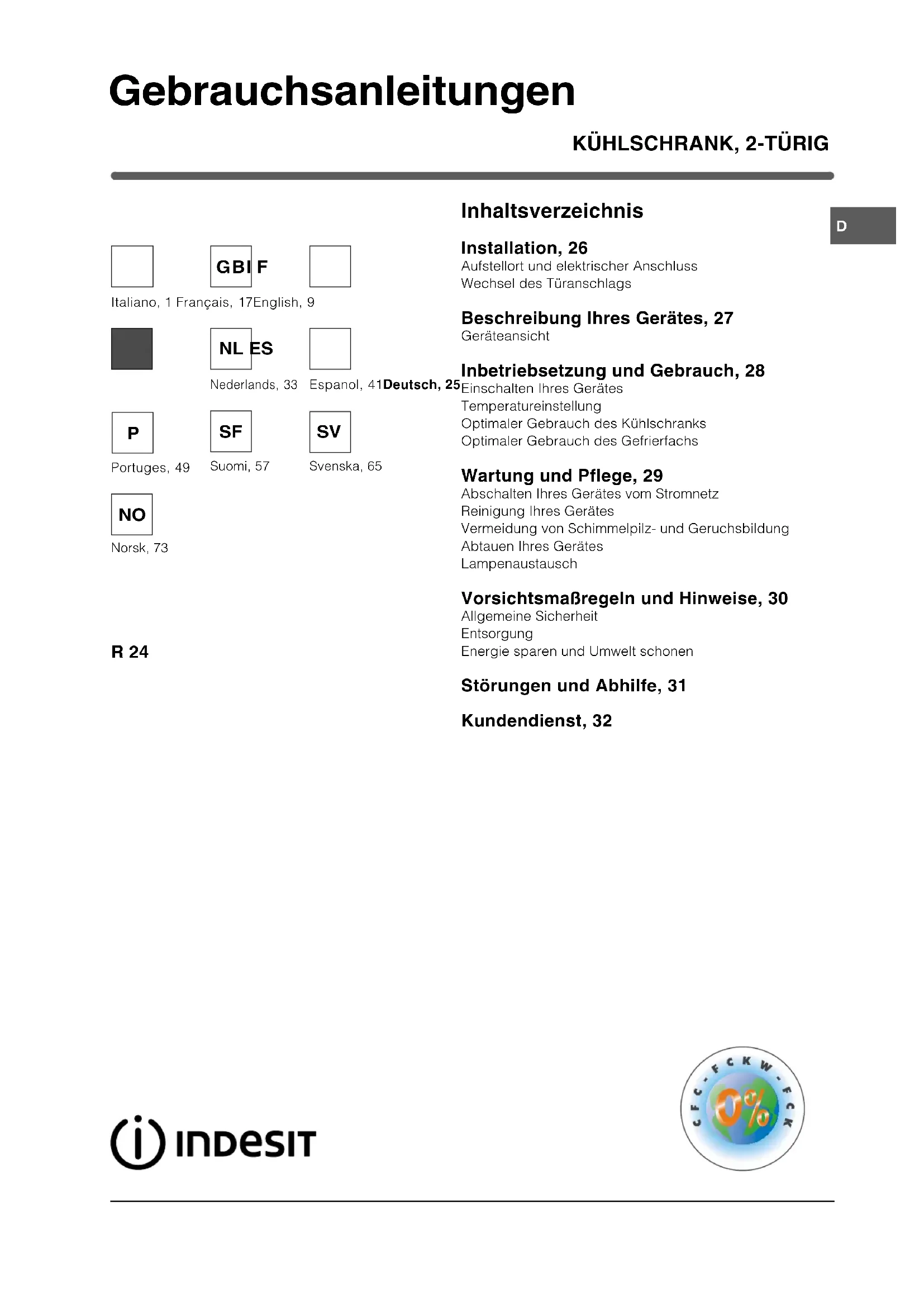

BEDIENUNGSANLEITUNG R 24 (EU) INDESIT

Aufstellort und elektrischer Anschluss Wechsel des Turanschlags

Beschreibung Ihres Gerätes, 27

Geräteansicht

NL ES

Nederlands, 33

Inbetriebsetzung und Gebrauch, 28

Einschalten Ihres Gerates

Temperatureinstellung

Optimaler Gebrauch des Kuhlschranks

Optimaler Gebrauch des Gefrierfachs

Portuges, 49

Suomi, 57

Svenska, 65

Wartung und Pflege, 29

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerates

Vermeidung von Schimmelpilz- und Geruchsbildung

Abtauen Ihres Gerätes

Lampenaustausch

Norsk, 73

VorsichtsmaBregeln und Hinweise, 30

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

R24

Störungen und Abhilfe, 31

Kundendienst, 32

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rateziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zuziehen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen)dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnöttig zu erhöhen
3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.
4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Fuß aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerald an das Elektronetz anschließen. Vor Einfugen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unter links) angegebene max. Leistungsaufnahme des Gerätesträgt (z.B. 150 W);
• die Netzpannung den auf dem Typenschild (befindlich in der Kuhlzone unter links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann{lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlangerungen oder Vielfachsteckdosen.

!Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabelarf nicht gebogenzw.eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und dart nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtuneve Verantwortung ab, falls die vorschriften nicht eingehalten werden sollenn.

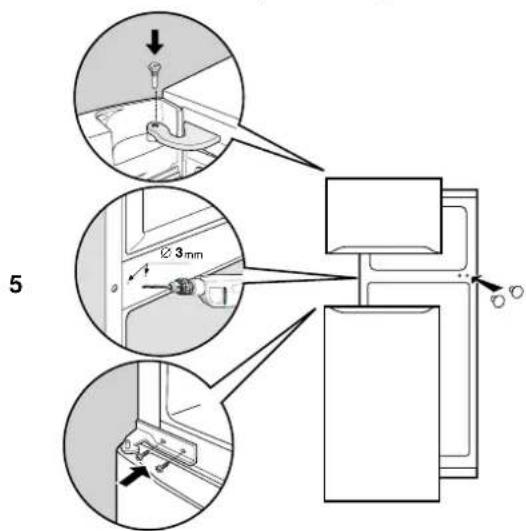

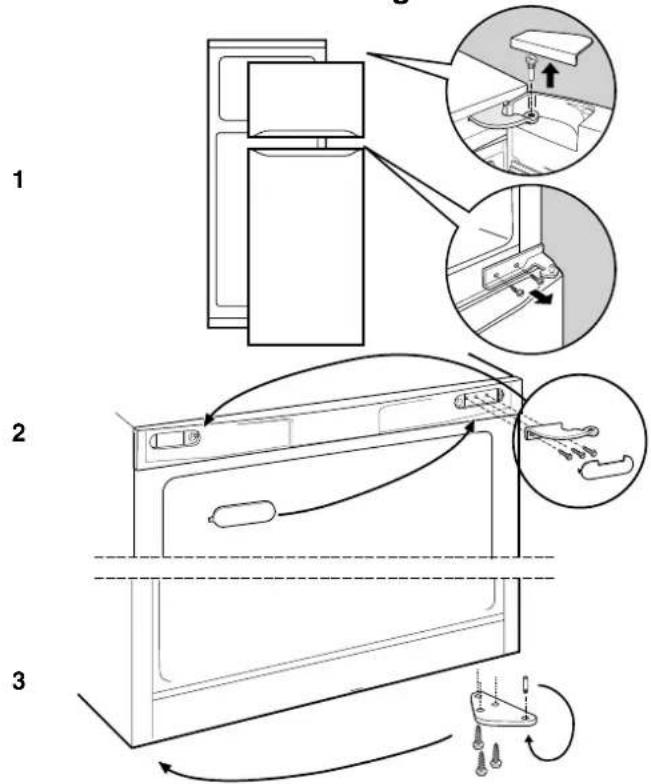

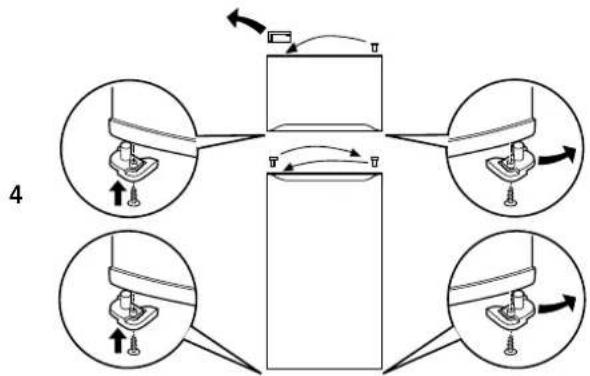

Wechsel des Turanschlags

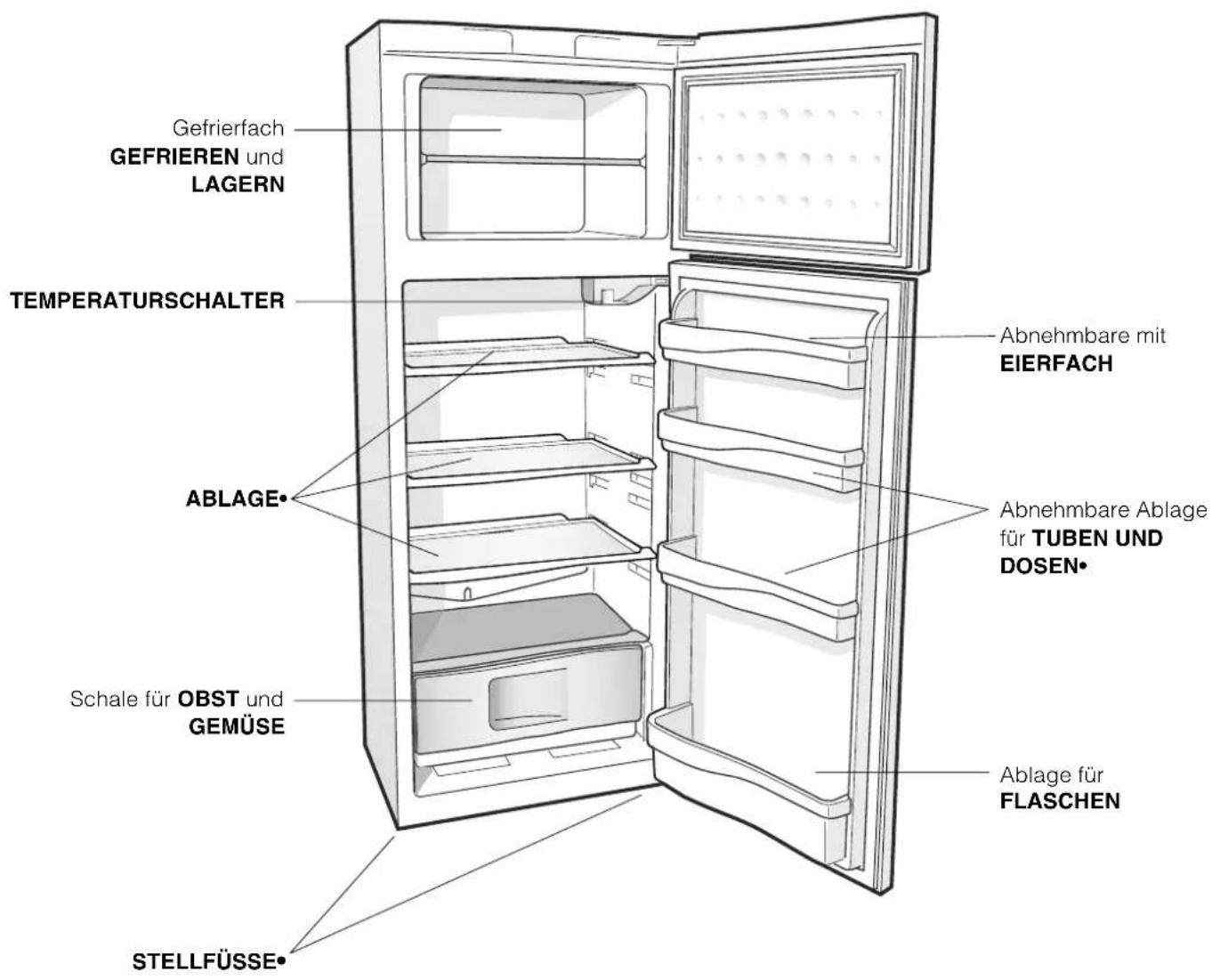

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

• Unterschiedliche Anzahl und Platzierung.

Inbetriebsetzung und Gebrauch

D

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).
! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchting einschaltet.
2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden konnen die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des hermostatenschalters.

1 = hochste Temperatur 5 = kalteste Temperatur

Es empfeht sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kuhlteils ein Rückwandverdampfer integriert. Diese ist davon abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet vollig normal. Beides ist ganz normal. Wird der

TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reinführung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut).

Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

Lebensmittel	Lagerplatz im Kühlschrank
Fleisch und gesäuberter Fisch	Im Fach oberhalb der Obst- und Gemüseschale
Frischkäse	Im Fach oberhalb der Obst- und Gemüseschale
Gekochtte Speisen	In jedem beliebigen Fach
Salami, Toastbrot, Schokolade	In jedem beliebigen Fach
Obst und Gemüse	In der Obst- und Gemüseschale
Eier	Im entsprechenden Türbord
Butter und Margarine	Im entsprechenden Türbord
Flaschen, Getränke, Milch	Im entsprechenden Türbord

Optimaler Gebrauch des Kühlschranks

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein (siehe Beschreibung).
• Legen Sie nur abgekühte, hochstenfalls lauwarme, niemals frei Speisen ein (siehe VorsichtsmaBregeln und Hinweise).
  -itte beachten Sie, dass gekochtte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie wurden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursichen.

ABLAGEN: glattflachig oder in Gitterform.

Sie konnen Herausgezogen und dank entsprechender Führungen (siehe Abbildung), hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Hohenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Optimaler Gebrauch des Gefrierfachs

• An- oder aufgetautes Gefriergutarf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
• Frische Lebensmittel dürfen nicht mit den bereits gefrorenen Lebensmitteln in Berührung geraten; frische Lebensmittel mussen auf das Gefrierfachrost gelegt werden, und möglichst nahe an den Wänden (seitlich oder hinten), an denen die Temperatur unter 18^ sinkt, und die Speisen demnach schnell und schonend eingefroren werden.
• Lagern Sie im Gefrierfachitte keine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren konnten sie platzen.
  Die Hochstmenge an Lebensmitteln, die tätiglich eingefroren werden kann, ist auf dem Typenschild (befindlich im Kuhlschrank unter links) ersichtlich (Beispiel: Kg/24h 4).

! Wahrend des Schnellgefrierens sollte das Öffnen der Tur vermieden werden.

! Auch während eines Stromausfalls oder einer Störung sollte die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkuhlgut halt sich so unverändert für ungebärn 9-14 Stunden.

! Liegt die Umgebungstemperatur für längerere Zeit unter 14^ , können die zur langzeitigen Konservierung im Gefrierfach erforderlichen Temperatoren nicht kompletter erreicht werden; demnach ist die Haltbarkeitszeit verringgert.

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigung- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden.

Es genugt nicht, den Temperaturschalter auf Position (Gerät ausgeschelt) zu drehen, um jeglichen Stromkontakt auszuschlieben.

Reinigung Ihres Gerätes

Das Gehäuse des Gerätes, außen und innen, sowie die Turdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge geträkten Schwamm gereinigt werden. Vermeiden Sie Lose-, Scheuer-, Bleichmittel oder Ammoniak.
- Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließlich sorgfältig klarsprülen und trockenreiben.
- Auf der Geräterückseite konnte sich Staub ablagern. Diese kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestallen Staubsaugers entfernt werden, jedoch nicht ohne das Kuhlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenaum und halten Sie die Gerätetür offenstellen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschreiben. Beschleunigen Sie diesen Prozess nicht durch Einsatz von anderen Gegenständen als den mitgelieferten Schaber. Sie konnten das Gerät beschädigen.

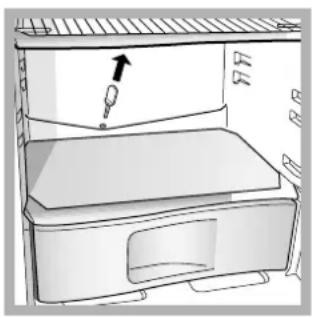

Abtauen des Kuhlschranks

Der Kuhlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine keine Ablauföffnung (siehe Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese keine Öffnung sollen jederoch regelmäßig

gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Abtauen des Gefrierfachs

Entfernen Sie den Reif in regelmäßigen Abständen mit dem entsprechenden Schaber. Ist die Reitschicht jederoch zu dick, muss manuell abgetaut werden:

1. Drehen Sie den TEMPERATURSCHALTER auf Position
2. Wickeln Sie das Gefrier- bzw. Tiefkuhlgut dicht ein und legen Sie es in einen anderen Gefrierschrank oder bewahren Sie es an einem ähnlich kalten Ort auf.
3. Lassen Sie die Geräte tür offen stehen, bis der Reif*vollig aufgetaut ist. Dies kann durch Einstellen eines Topfes mit warmem Wasser beschleunigt werden.
4. Reinigen Sie das Gefrierfach gründlich und trocknen Sie es sorgfältig aus, bevor Sie das Gerät wieder einschalten-.

Lampenaustausch

Zum Austausch der Lampe der Kuhlschrankbeleuchting muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

Vorsichtsmaßregeln und Hinweise

D

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründer geliefert und sollen den aufmerksam gelesen werden.

Cees Gerat entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89 (elettromagnetische Verträglichkeit) und nachfolgenden Änderungen.

Allgemeine Sicherheit

• Dieses Gerat ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.
• Der Kuhl-/ und Gefrierkombiarfand nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Esist gefährlich,das Gerat Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füben.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerästecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungsumwand Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genegt nicht, den TEMPERATURSCHALTER auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschlieben.
• Bei etwaigen Störungen versuchen Sieitte nicht,das Gerat selbst zu reparieren.
• Verwenden Sie im Innern der Fächer nur den mitgelieferten Schaber, alle anderen Werkzeuge sind zu vermeiden.
  Eiswurfel nicht sofort in den Mundnehmen.
• Erlauben Sie Kindern nicht, mit dem Gerät zu speilen. Auf keinen Fall dürfen sie sich auf die Gefrierfachschalen setzen, oder sich an die Tür hängen.
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Entsorgung des Altgerätes: BEFOLGEN SIE DIE EINSCHLÄGIGEN GESETZLICHEN LANDESBESTIMMUNGEN. Der Kältekreislauf enthalt das Gas Isobutan (R600A). Wird these freigesetzt, besteht Brandgefahr. DIE ROHRE DÜRFEN DEMNACH NICT BESCHÄDIGT WERDEN.
• Bevor Sie das Gerät der Entsorgung zuführen, ist es unbrauchbar zu machen. Trennen Sie demnach das Anschlusskabel durch und entfern den Sie das Turschloss.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
• Offnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder Herausnahmen. Bei jeder Türoeffnung besteht wertvolle Energie verloren.
• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät: sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer higheren Leistung zwingen, was eine unnottige Verschwendung an Energie bedeutet.
• Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.
• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lessen (siehe Wartung).

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sichitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Die Innbeleuchting schaltet nicht ein.

Die Kuhlleistung des Kuhlschranks und des Gefrierfachs ist zu gering.

Der Kuhlschrank kuhlz zu stark, das Kuhlgut gefriert.

Der Motor lauft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

Auf dem Boden des Kühlschranks steht Wasser.

Mögliche Ursachen / Abhilfe:

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.
  Die Turen schlieben nicht gut bzw. die Dichtungen sind verschlissen.
  Die Turen werden zu oft geöffnet.
• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
• Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.
• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
• Das Kuhlgut kommt mit der Rückwand in Berührung.
  Die Tur ist nicht richtig geschlossen oder wird zu halten geöffnet.
  Die Umgebungstemperatur ist sehr hoch.
  Die Reifschicht ist stärker als 2-3 mm (siehe Wartung).
• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.
• Das Kuhlmittel verursacht ein leises Gerausch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.
  Die Tauwasserablauföffnung ist verstopf ( siehe Wartung).

Bevor Sie sich an den Kundendienst wenden:

• Prufen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
• Ist dies nicht der Fall, dann kontaktieren Sie die Inlands-Sammelnummer 199.199.199.

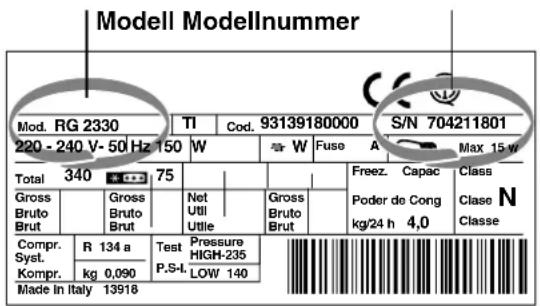

Geben SieitteFolgendesan:

die Art der Störung
das Geratemodell (Mod.)
die Modellnummer (S/N).

Entnehmen Sie diese Datenitte dem

Typenschild (befindlich im Kuhlraum unter links).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und halten Sie ausschließlich Original-Ersatzteile einbauen.
