BEDIENUNGSANLEITUNG XAVAX200C2 SONY

Zum Deaktivieren der Demo-Anzeige (Demo) schlagen Sieitte auf Seite 15 nach.

Informationen zum Anschluss und zur Installation finden Sie auf Seite 30.

Für mögliche spätere Service-Anfragen, notieren Sie sichitte vor der Installation Ihres Gerates hier die Seriennummer: S/N:

Hinweis: Die 7-stellige Seriennummer findsieben auf der Verpackung des Gerates oder unterauf dem Gerat selbst.

Installieren Sie das Gerät aus Sicherheitsgründen unbedingt im Armaturenbrett des Fahrzeugs, Denn die Rückseite des Geräts erwartt sich bei Betrieb.

Erläuterungen dazu finding Sie unter „Anschluss/Installation" (Seite 30).

Eigenschaften der Laserdiode

Emissionsdauer: kontinuierlich
- Laserausgangsleistung: weniger als 390~ W (Gemessen im Abstand von etwa 70~mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7mm .)

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

Achtung

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

VORSICHT

Die Verwendung optischer Instrumente zusammen mit diesen Produkt stellt ein Gesundheitsrisiko für die Augen dar. Der Laser-Strahl, den dieser CD/DVD-Player generiert, kann die Augen schädigen. Versuchen Sie daher nicht, das Gerät zu zerlegen. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

Hergestellt in China

C

Hiermit erklart Sony Corporation, dass diese Funktion der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

Dieses Gerät ist auf den Gebrauch mit der/den zulässigen Softwareversion(en) ausgelegt, die in der EU-Konformitätserklärung angegeben ist/sind. Die Software, mit der these Gerät ausgestattet ist, entspricht den grundlegenden Anforderungen der Richtlinie 2014/53/EU.

Die Softwareversion kann unter dem Punkt Firmware-Konfiguration des Menüs Allgemeine Einstellungen überprüft werden.

Die Gültigkeit des CE-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsrums (EWR).

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

EU Importeur: Sony Europe Limited.
Anfrage an den Importeur oder zur Produktkonformität auf Grundlage der Gesetzgebung in Europa senden Sieitte an den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der

Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist daraufhin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestriichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/ der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus

entnahmen Sie die Batterie/den Akkuitte
entsprechend dem Kapitel uber die sichere
Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten
Annahmestelle fur das Recycling von Batterien/ Akkus ab. Weitere Informationen uber das Recycling theses Produkte oder der Batterie/des Akkus erhalten Sie von ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gkauft haben. Hinweis fur Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr uberkleben Sieitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkurzungen Li oder CR.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügbar

Halten Sie nach dem Ausschalten der Zündung unbedingt HOME am Gerät gedrückt, bis die Anzeige erlischt.
Andernfalls wird das Display nicht ausgeschaltet und der Autobatterie wird Strom entzogen.

Haftungsausschluss für von Dritten angebotene Dienste

Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fälle keine Haftung.

Wichtiger Hinweis

Achtung

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR IRGENDWELCHE SCHÄDEN. DIESER HAFTUNGSAUSSCHLUSS GILT OHNE JEDE EINSCHRÄNKUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTIS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN UND ZEITAUFWAND DES KÄUFERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTIS, DER HARDWARE UND/ODER SEINER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Sehr geehrte Kunden,这意味着 Produkt enthalt einen Funksender.

Laut UNECE-Regelung Nr. 10 konnen Fahrzeughersteller bestimmte Bedingungen bezüglich des Einbaus von Funksendern in Fahrzeuge festlegen.

Bevor Sie diesen Produkt in Ihr Fahrzeug einbauen, schlagen Sieitte im Betriebshandbuch des Fahrzeugs nach oder Fragen Sie den Fahrzeughersteller oder ihren Fahrzeughändler.

Notrufe

These BLUETOOTH-Freisprecheinrichtung fur das Auto und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, arbeiten mit Radiosignalen, Mobilfunk- und Festnetzen sowie benutzerprogrammierten Funktionen, bei denen nicht unter allen Umständen eine Verbindung garantiert werden kann. Verlassen Sie sich daher bei wichtigen Mitteilungen (wie z. B. medizinischen Notfallen) nicht ausschließlich auf elektronische Geräte.

BLUETOOTH-Kommunikation

Von einem BLUETOOTH-Gerät ausgehende Mikrowellen können den Betrieb von medizinischen Geräten beeinflussen. Schalten Sie体系建设 Gerät und andere BLUETOOTH-Geräte an folgenden Orten aus. Andernfalls besteht Unfallgefahr.
- An Orten mit entzündlichen Gasen, in einem Krankenhaus, Zug, Flugzeug oder an einer Tankstelle.
- In der Nähe von automatischen Turen oder Feuermeldern.
- Dieses Gerät unterstützt dem BLUETOOTH-Standard entsprechende Sicherheitsfunktionen, um die Verbindungssicherheit bei BLUETOOTH-Funkverbindungen zu gewährleisten. Je nach Einstellung bieten diese jedoch möglicherweise keinen ausreichenden Schutz. Seien Sie bei der Kommunikation mit BLUETOOTH-Funktechnologie also vorsichtig.
- Für Sicherheitslücken bei der Übertragung von Informationen während der BLUETOOTH-Kommunikation kann keine Haftung übernommen werden.

Sollten an Ihr hem Gerät Probleme auftreten oder sollenn Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony-Handler.

Inhalt

Achtung 2

Lage und Funktion der Teile und Bedienelemente 5

Vorbereitungen

Vornehmen der Anfangseinstellungen. 7

Vorbereiten eines BLUETOOTH-Geräts 7

Anschlieben von Kameras 8

Radioempfang

Radioempfang. 9

Verwenden von Tuneroptionen 9

Wiedergabe

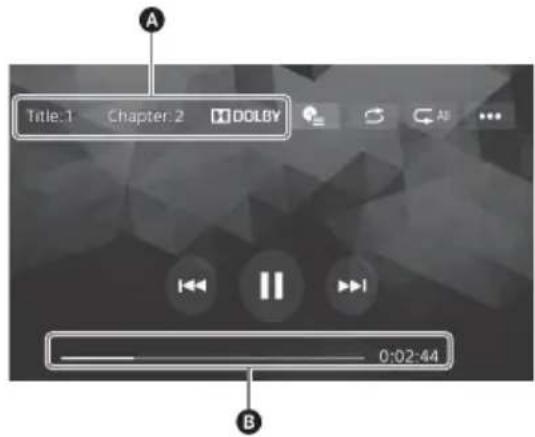

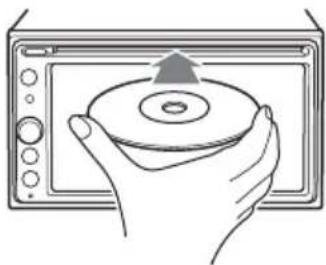

Wiedergeben von Discs 10

Wiedergabe mit einem USB-Gerät 11

Wiedergabe mit einem BLUETOOTH-Gerat 11

Suchen und Wiedergeben von Titeln 11

Weitere Einstellungen während der Wiedergabe 12

Telefonieren mit

Freisprecheinrichtung

Entgegennehmen eines Anrufs 13

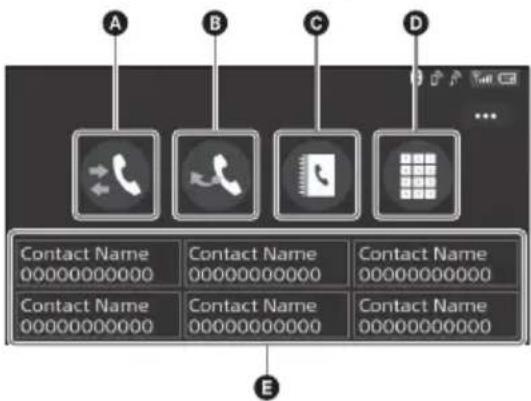

Tätigen eines Anrufs 13

Während eines Anrufs verfügbare Funktionen 13

Weitere nützliche Funktionen

Android Auto 14

Bedienung mit dem Finger 15

Einstellungen

Grundlegende Einstellschritte 15

Allgemeine Einstellungen 15

Klangeinstellungen 17

Visuelle Einstellungen. 17

Weitere Informationen

Aktualisieren der Firmware 18

Sicherheitsmaßnahmen 18

Technische Daten 21

Störungsbehebung 23

Meldungen 27

Listeder Sprachcodes. 29

Anschluss/Installation

Vorsichtsmaßnahmen 30

Teileliste fur die Installation. 30

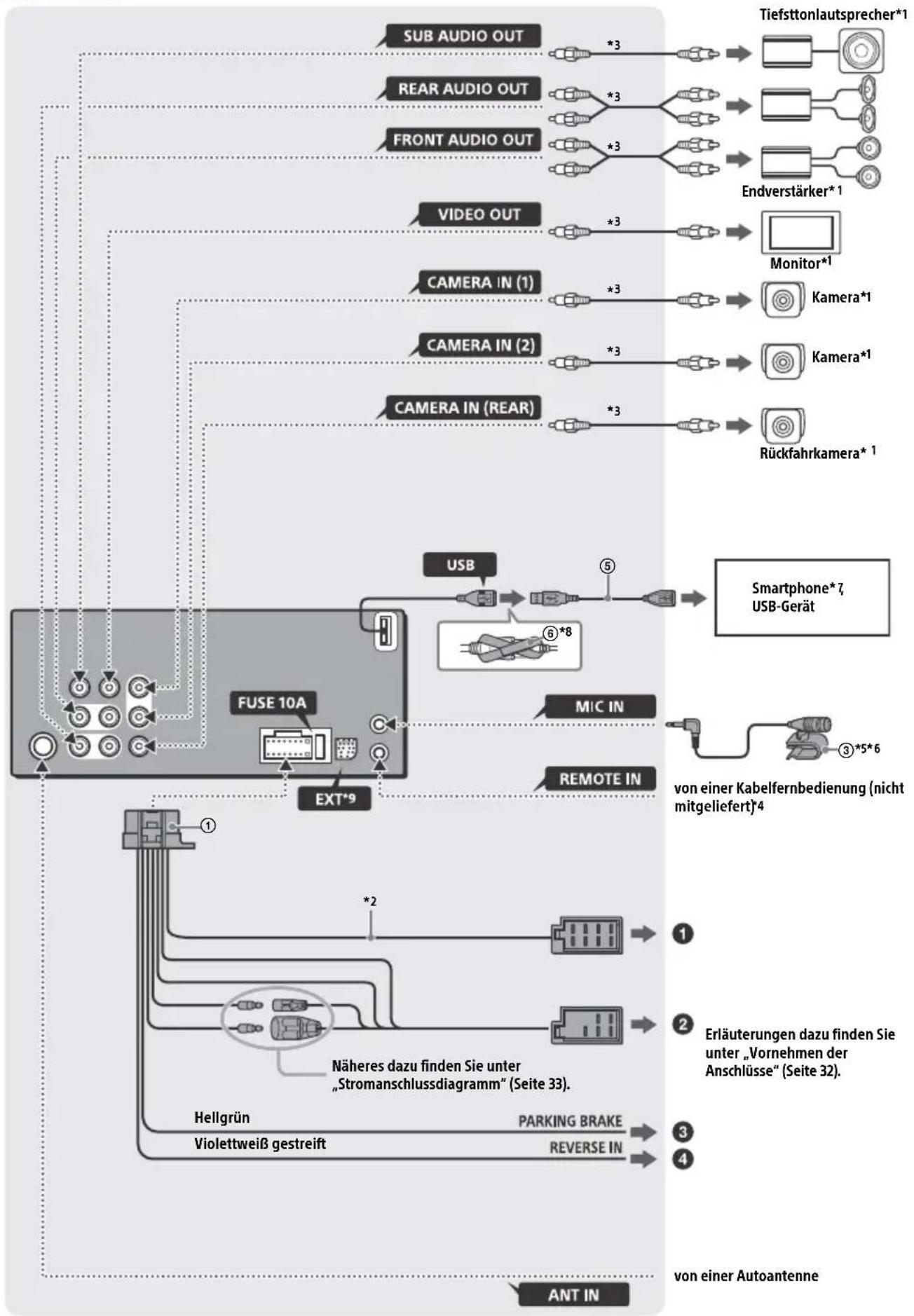

Anschluss 31

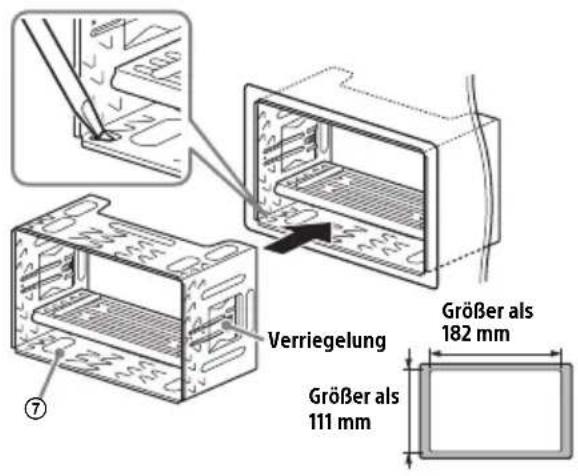

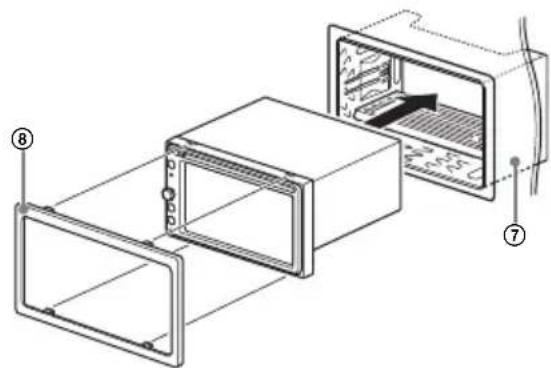

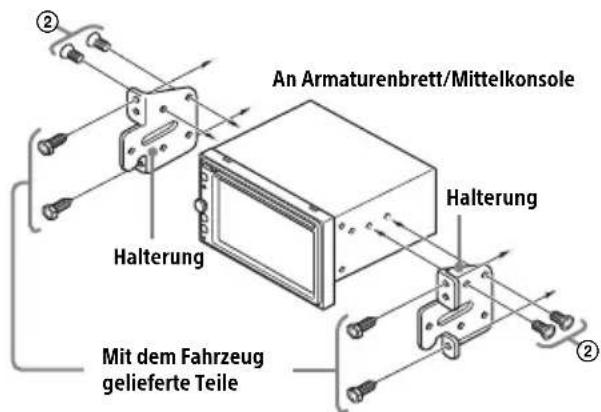

Installation 34

Lage und Funktion der Teile und Bedienelemente

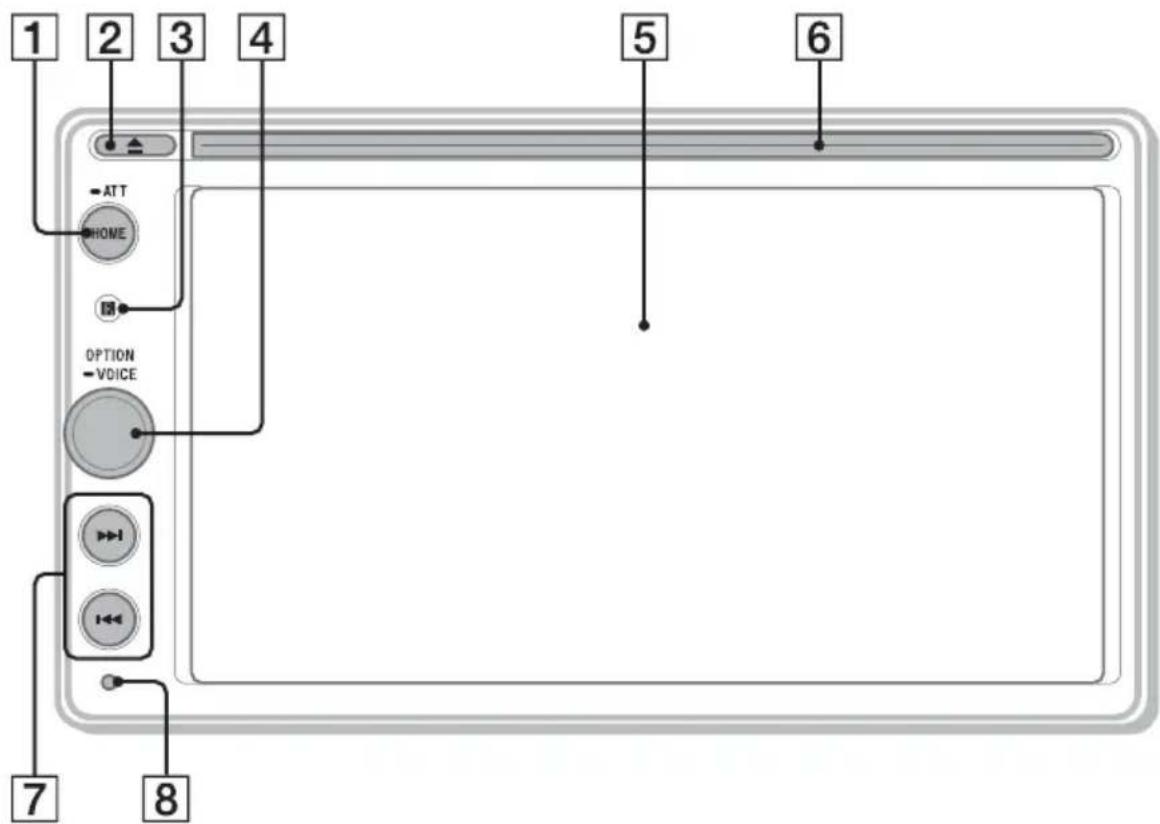

Hauptgerät

1 HOME

-Aufrufen des HOME-Menus.
-EinschaltendesGerats.
- Halten Sie die Taste zum Ausschalten des Geräts mehr als 2 Sekunden lang gedrückt.

ATT (Dampfen des Tons)

Halten Sie die Taste zum Dämpfen des Tons 1 Sekunde (weniger als 2 Sekunden) lang gedrückt.

Zum Beenden der Funktion halten Sie die Taste erneut gedrückt oder drehen den Lautstärkeregler.

2 (Disc auswerfen)

3 Empfänger für die Fernbedienung

4 Lautstärkeregler

Drehen Sie zum Einstellen der Lautstärke den Regler, wenn Ton ausgegeben wird.

OPTION

Drucken Sie den Regler, wenn Sie den OPTION-Bildschirm aufrufen wollen (Seite 6).

VOICE

Halten Sie den Regler zum Aktivieren der Sprachbefehlfunktion fur Android Auto™ gedrückt.

Display/Touchscreen

6 Disc-Einschub

71/>I (Zurück/Weiter)

Zurück-/Weiterschalten zur vorherigen bzw. nachsten Option.
Zum Schnellen Rück-/Vorlauf müssen Sie die Taste gedrück halten.

8 Rucksetztaste

Drucken Sie die Rücksetztaste mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Bildschirmanzeigen

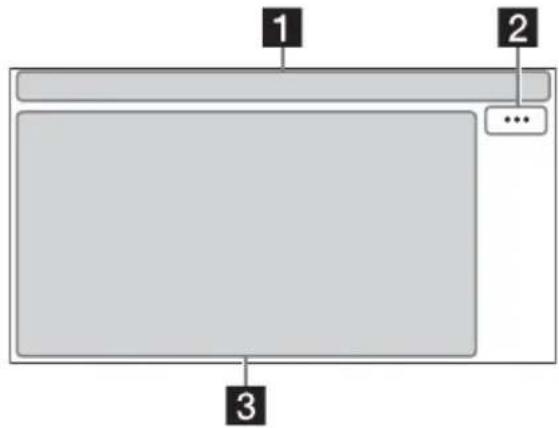

Wiedergabebildschirm:

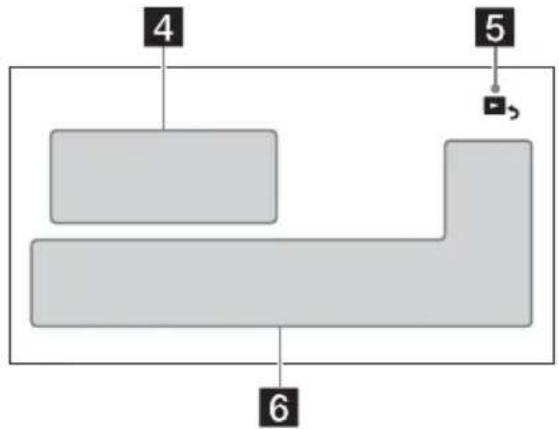

HOME-Bildschirm:

OPTION-Bildschirm:

1 Statusanzeigen

ATT	Leuchtet, wenn die Tondämpfung eingeschaltet ist.
AF	Leuchtet, wenn AF (Alternativefrequenzen) zur Verfügung stehen.
TA	Leuchtet, wenn aktuelle Verkehrsinformationen (TA: Verkehrs durchsagen) zur Verfügung stehen.
®	Leuchtet, wenn die Wiedergabe mit einem Audiogerät über A2DP (Advanced Audio Distribution Profile) möglich ist.
→	Leuchtet, wenn Freisprechanrufe über HFP (Handsfree Profile) möglich sind.
Y,II	Gibt die Signalstärke des verbundenen Mobiltelefons an.
100	Gibt die Akkurestladung des verbundenen Mobiltelefons an.
8	Leuchtet, wenn das Bluetooth®-Signal eingeschaltet ist. Blinkt, wenn die Verbindung besteht.

2 --(Signalquellenoption)

Aufrufen des Optionsmenus für die Signalquelle. Welche Optionen zur Verfugung stehen, hängt von der Signalquelle ab.

3 Anwendungsspezifischer Bereich

Anzeige der Bedienelemente/Anzeigen fur die Wiedergabe oder Anzeige des Gerätestatus. Die angezeigten Optionen untersenden sich je nach Signalquelle.

4 Uhr (Seite 15)

5 Zurück zum Wiedergabebildschirm)

Umschalten vom HOME-Bildschirm zum Wiedergabebildschirm.

6 TastenzumAuswahlen von Signalquelle und Einstellungen

Wechseln der Signalquelle oder Vornehmen verschiedener Einstellungen.

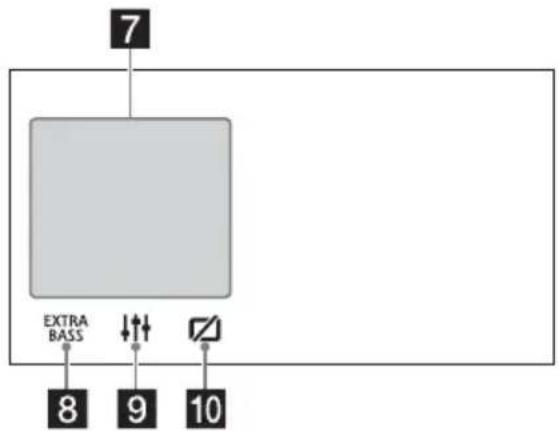

7 Quellenauswahltasten

Wechseln der Signalquelle.

8EXTBEXTRA BASS)

Ändern der Einstellung EXTRA BASS (Seite 17).

9 (EQ10/Subwoofer)

Ändern der Einstellung EQ10/Subwoofer (Seite 17).

10 Monitor aus)

Ausschalten des Monitors. Wenn der Monitor ausgeschaltet wird, berühren Sie einen beliebigen Teil des Bildschirms, umihn wieder einzuschalten.

Vorbereitungen

Vornehmender Anfangseinstellungen

Sie mussen die Anfangseinstellungen vornehmen, bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetaucht oder die Verbindungen gewechselt haben.

Wenn der Bildschirm mit den Anfangseinstellungen beim Einsatzden des Geräts nicht erscheint, initialisieren Sie das Gerät, indem Sie es auf die werkseitigen Einstellungen zurücksetzen (Seite 16).

1 Berühren Sie [Sprache] und stellen Sie die Sprache für die Anzeigen ein.
2 Berühren Sie [Demo] und berühren Sie zum Auswahlen dann [AUS], um den Demomodus zu deaktivieren.
3 Berühren Sie [Datum/Uhrzeit einstellen] und stellen Sie Datum und Uhrzeit ein.
4 Wenn das Einstellen von Datum und Uhrzeit abgeschlossen ist, berühren Sie [OK]. Der Start-Sicherheitshinweis erscheint.
5 Lesen Sie den Start-Sicherheitshinweis durch. Wenn Sie mit allen Bedingungen einverstanden sind, berühren Sie [Schließen]. Die Einstellung ist damit abgeschlossen.

Präzisere Einstellungen können Sie später im Einstellmenu vornehmen (Seite 15).

Vorbereiten eines BLUETOOTH-Geräts

Je nach dem BLUETOOTH-kompatiblen Gerät, also z. B. Smartphone, Mobiltelefon oder Audiogerät (im Folgenden als „BLUETOOTH-Gerät" bezeichnet, sofern nicht anders angegeben), können Sie Musik wiedergeben oder Freisprechanrufe tätigten. Einzelheiten zum Verbinden schlagen Sieitte in der Bedienungsanleitung zu dem anderen Gerät nach.

Drehen Sie vor dem Herstellen der Verbindung die Lautstärke an thisem Gerät herunter. Andernfalls erfolgt die Tonausgabe unter Umständen unvermittelt mit hoher Lautstärke.

Pairing und Herstellen einer Verbindung mit einem BLUETOOTH-Gerät

Wenn Sie zum ersten Mal eine Verbindung zu einem BLUETOOTH-Gerät herstellen wollen, ist eine gegenseitige Registrierung (das so genannte „Pairing“) erforderlich. Durch das Pairing konnen theses und andere Geräte einander erkennen.

1 Platzieren Sie das BLUETOOTH-Gerat maximal 1 m von diesen Gerät entfernt.
2 Drucken Sie HOME und berühren Sie dann [Einstell].
3 Berühren Sie. 因
4 Berühren Sie [Bluetooth-Verbindung] und setzen Sie das Signal dann auf [EIN]. Das BLUETOOTH-Signal wird eingeschaltet und leuchtet in der Statusleiste these Geräts.
5 Berühren Sie [Pairing].

blinkt, wenn sich theses Gerät im Bereitschaftsmodus für das Pairing befindet.

6 Führn Sie das Pairing bei dem BLUETOOTH-Gerat durch, so dass es these Gerät erkennt.
7 Wahlen Sie [XAV-AX200] im Display des BLUETOOTH-Geräts aus.

Wird der Name Ihres Modells nicht angezeigt, fangen Sie nochmals mit Schritt 5 an.

8 Wenn am BLUETOOTH-Gerät ein Password* eingegeben werden muss, geben Sie [0000] ein.

• Das Password wird bei manchen BLUETOOTH-Geräten auch „Kennwort“, „PIN-Code“, „PIN-Nummer“ oder „Passcode“ usw. genannt.

Nach erfolgreichem Pairing leuchtet Ostetig.

9 Wahlen Sie an dem BLUETOOTH-Gerät, zu dem eine BLUETOOTH-Verbindung hergestellt werden soll, diesen Gerät aus.

oder Heuchtet auf, wenn die Verbindung hergestellt wurde.

Hinweise

• Dieses Gerät kann immer nur mit einem BLUETOOTH-Gerät verbunden sein.
  Zum Trennen der BLUETOOTH-Verbindung deaktivieren Sie die Verbindung von thisem Gerat oder vom BLUETOOTH-Gerat aus.

Herstellen einer Verbindung zu einem BLUETOOTH-Gerät, mit dem ein Pairing ausgeführrt wurde

Sie müssen zu dem Gerät, mit dem ein Pairing ausgeführrt wurde, eine Verbindung herstellen, um es nutzen zu konnen. Bei einigen Geräten wird die Verbindung nach dem Pairing automatisch hergestellt.

1 Drücken Sie HOME und berühren Sie dann [Einstell.].
2 Berühren Sie.
3 Berühren Sie [Bluetooth-Verbindung] und dann [EIN].

Vergewissern Sie sich, dass in der Statusleister\ deses Gerats aufleuchtet.

4 Aktivieren Sie die BLUETOOTH-Funktion am BLUETOOTH-Gerät.
5 Stellen Sie vom BLUETOOTH-Gerät aus die Verbindung zu dieser Gerät her.

oder Heuchtet in der Statusleiste.

So stellen Sie eine Verbindung zu dem zuletzt verbundenen Gerät von diesen Gerät aus her

Wenn das BLUETOOTH-Signal aktiviert ist und die Zündung des Fahrzeugs eingeschaltet wird,ucht these Gerät das zuletzt verbundene BLUETOOTH-Gerät und die Verbindung wird automatisch hergestellt.

Hinweis

Beim Streaming von BLUETOOTH-Audiodaten konnen Sie von thisem Gerat aus keine Verbindung zum Mobiltelefon herstellen. Stellen Sie die Verbindung zu thisem Gerat stattdessen vom Mobiltelefon aus her.

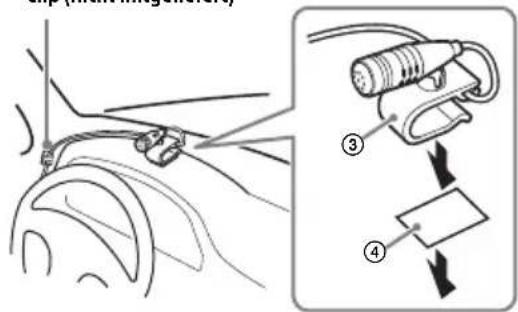

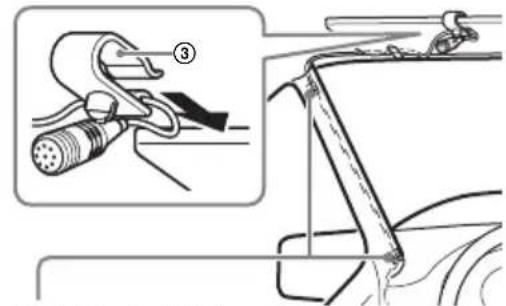

So installieren Sie das Mikrofon

Erläuterungen dazu finden Sie unter „Installierend des Mikrofons" (Seite 33).

Anschlieben von Kameras

Wenn Sie gesondert erhältliche Kamas an die Anschlüsse CAMERA IN anschließen, können Sie die Bilder von den Kamas anzeigen halten.

Erläuterungen dazu finding Sie unter „Anschluss/Installation" (Seite 30).

So zeigen Sie Bilder von den Kameras an

1. Drucken Sie HOME und berühren Sie [Kamera] und dann [1], [2] oder [Heck].

Radioempfang

Radioempfang

Wenn Sie Radio horen möchten, drücken Sie HOME und berühren Sie dann [Tuner].

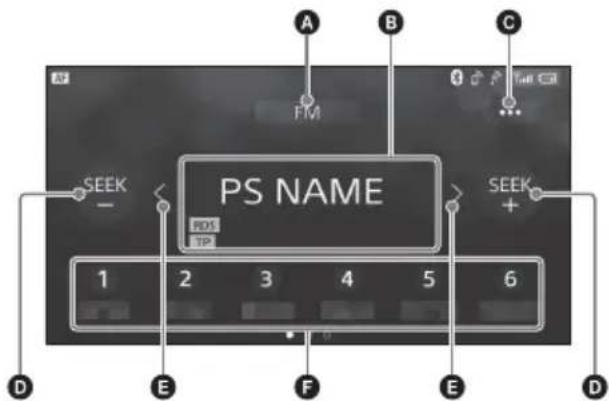

Bedienelemente/Anzeigen fur den Radioempfang

Aktueller Frequenzbereich

Wechseln des Frequenzbereichs (FM oder AM).

3 Aktuelle Frequenz, Programmdienstname, RDS-Anzeige (Radio Data System)

*BeimRDS-Empfang.

(Tuneroption)

Aufrufen des Optionsmenü für den Tuner.

SEEK-/SEEK+

Automatischer Sendersuchlauf.

E

Manueller Sendersuchlauf.

Damit die Frenquenzen schnell durchlaufen, berühren Sie die Tasten eine Zeit lang.

F Speichernummern

Auswahlen eines gespeicherten Senders.

Wischen Sie nach rechts/links, um die anderen gespeicherten Sender anzuzeigen.

Berühren Sie die Nummer eine Zeit lang, um die aktuelle Frequenz unter einem Speicherplatz abzulegen.

Sendereinstellung

1 Wahlen Sie den gewünschten Frequenzbereich (FM oder AM).

2 Stellen Sie Sender ein.

Automatische Sendersuche

Berühren Sie SEEK-/SEEK+.

Der Suchlauf stoppt, wenn ein Sender empfangen wird.

Manuelle Sendersuche

Berühren Sie eine Zeit lang, bis die Frequenz in etwa erreicht ist, und berühren Sie dann so oft, bis die gewünschte Frequenz genau eingestellt ist.

Manuelles Speichern von Sendern

1 Halten Sie, während der zu speichernde Sender empfangen wird, die gewünschte Speichernummer gedrückt.

Empfangen gespeicherter Sender

1 Wahlen Sie den Frequenzbereich aus und berühren Sie dann die gewünschte Speichernummer.

Verwenden von Tuneroptionen

Die folgenden Funktionen stehen zur Verfügung, wenn Sie berühren.

BTM

Sender werden in der Reihenfolge der Frequenzen unter den Speichernummern gespeichert. Für FM (UKW) konnen 18 Sender, für AM 12 Sender gespeichert werden.

Local

Wahlen Sie [EIN], wenn nur Sender mit starken Signalen eingestellt werden sollen. Um alle Sender einzustellen, wahren Sie [AUS].

AF*

Wahlen Sie [EIN], wenn in einem Netzwerk der Sender mit den stärksten Signalen ausgewählt und ständig neu eingestellt werden soll.

TA*

Wahlen Sie [EIN], um gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) zu empfangen.

Regional*

Wahlen Sie [EIN], wenn bei aktivierter AF-Funktion der aktuelle Sender eingestellt bleiben soll. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, wahlen Sie [AUS]. Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfugung.

PTY*

Wahlen Sie aus der PTY-Liste einen Programmtyp aus, um nach einem Sender zuuchen, der den ausgewählten Programmtyp ausstrahlt.

• Nur beim FM-Empfang (UKW) verfügbar.

So empfangen Sie Katastrophenwarnungen

Wenn die Funktion AF oder TA aktiviert ist, unterbrechen Katastrophen warningsen automatisch die ausgewählte Signalquelle.

Wiedergabe

Wiedergeben von Discs

Bei bestimmten Disc-Type n sind bestimmte Funktionen unter Umständen anders oder eingeschränkt.

1 Legen Sie eine Disc mit der beschrifteten Seite nach oben ein.

Die Wiedergabe beginnt automatisch.

Wenn ein DVD-Menu angezeigt wird

Berühren Sie die gewünschte Option im DVD-MENU. Sie können auch den Menüsteuerbildschirm verwenden. Diese können Sie aufrufen, indem Sie das Display außerhalb des DVD-Menus berühren. Berühren Sie / / / zum Bewegen des Cursor und dann zum Bestätigen.

Beispiel fur Anzeigen bei der Wiedergabe (DVD)

A Titelnummer, Kapitelnummer, Audioformat
Statusanzeige, verstrichene Spieldauer

Zum Einblenden der Anzeigen berühren Sie das Display.

Hinweis

Um bei der Anzeige des Bildschirms von Android Auto usw. zum DVD-Wiedergabebildschirm zu schalten, drücken Sie HOME und berühren dann [Disc].

Wechseln von Audiosprache/-format

Während der Wiedergabe einer DVD Video konnen Sie die Audiosprache wechseln, wenn auf der Disc Tonspuren in mehreren Sprachen aufgezeichnet sind. Sie konnen außer dem das Audioformat wechseln, wenn auf der Disc mehrere Audioformate aufgezeichnet sind (z. B. Dolby Digital).

Berühren Sie während der Wiedergabe den Bildschirm und dann

Berühren Sie Audio so oft, bis die gewünschte Audiosprache/das gewünschte Audioformat erscheint.

Beispiel: Dolby Digital 5.1 ch

A Audiosprache

Audioformat/Kanalanzahl

Wenn dieselbe Sprache mehrmals angezeigt wird, sind auf der Disc mehrere Audioformate aufgezeichnet.

Wiedergabe mit einem USB-Gerät

Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) (wie z. B. USB-Flash-Laufwerke, digitale Medienplayer) verwenden, die dem USB-Standard entsprechen.

Hinweise

• USB-Geräte, die mit einem der Dateisysteme FAT12/16/32 formatiert wurden, werden unterstützt.
• Einzelheiten zur Kompatibilität des USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.
• Erläuterungen zu den Unterstützungen Dateiformaten finden Sie in „Unterstützte Formate für USB-Wiedergabe" (Seite 20).
  1 Drehen Sie die Lautstärke an thisem Gerät herunter.
  2 Schlieben Sie das USB-Gerät an den USB-Anschluss an.
  3 Drücken Sie HOME und berühren Sie dann [USB]. Die Wiedergabe beginnt.

So trennen Sie die Verbindung zum Gerät

Schalten Sie diesen Gerät aus oder die Zündung in die Position ACC off und trennen Sie dann die Verbindung zum USB-Gerät.

Wiedergabe mit einem BLUETOOTH-Gerät

Sie können die Inhalte auf einem angeschlossenen Gerät wiedergeben, das BLUETOOTH A2DP (Advanced Audio Distribution Profile) unterstützen.

1 Stellen Sie eine BLUETOOTH-Verbindung zu dem Audiogerät her (Seite 8).
2 Drücken Sie HOME und berühren Sie dann [BT-Audio].
3 Starten Sie am Audiogerät die Wiedergabe.

Hinweise

• Bei manchen Audiogeräten werden Informationen wie Titel, Titelnummer, verstrichene Spieldauer und Wiedergabestatus möglicherweise nicht an thisem Gerät angezeigt.
• Auch wenn die Signalquelle an thisem Gerät gewechselt wird, stoppt die Wiedergabe am Audiogerät nicht.

Angleichen des Lautstärkegegels des BLUETOOTH-Geräts an andere Signalquellen

Sie können die Lautstärkeunterschiede zwischen thisem Gerat und dem BLUETOOTH-Gerat verringern:

Berühren Sie während der Wiedergabe und stellen Sie [Eingangspegel] auf einen Wert zwischen -8 und +8 ein.

Suchen und Wiedergeben von Titeln

Wiedergabewiederholung und Zufallswiedergabe

1 Berühren Sie während der Wiedergabe so oft (Wiedergabewiederholung) oder (Zufallswiedergabe), bis der gewünschte Wiedergabemodus angezeigt wird. Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnnt.

Je nach ausgewählter Signalquelle und angeschlossenem Gerät stehen unterschiedliche Wiedergabemodi zur Verfügung.

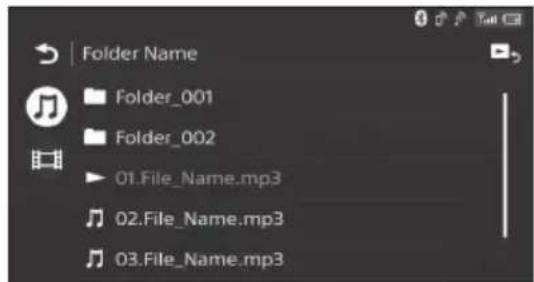

Suchen nach einer Datei im Listenbildschirm

1 Berühren Sie während der CD-DA- oder USB-Wiedergabe. Der Listenbildschirm mit dem gerade wiederergegebenen Element wird angezeigt.

Wenn Sie Audio) oder Video) berühren, werden die Elemente nach Datetyp aufgelistet. (Nur verfügbar bei der USB-Wiedergabe.)

2 Berühren Sie das gewünschte Element.

Die Wiedergabe beginnt.

Weitere Einstellungen während der Wiedergabe

Zu jeder Signalquelle stehen weitere Einstellungen zur Verfügung, die Sie durch Berühren von aufrufen konnen. Welche Optionen zur Verfügung stehen, hangt von der Signalquelle ab.

Picture EQ

Damit stellen Sie die Bildqualität nach ihrer Geschmack ein: [Dynamisch], [Standard], [Theater], [Custom]. (Steht nur zur Verfügung, wenn die Parkbremse betätigt und die Wiedergabe von USB-Video oder DVD-Video gestartet wurde.)

Bildseitenverhältnis

Damit konnen Sie das Bildseitenverhältnis fur den Bildschirm theses Gerats auswahlen. (Stegt nur zur Verfugung, wenn die Parkbremse betatigt und die Wiedergabe von USB-Video oder DVD-Video gestartet wurde.)
Normal
Ein 4:3-Bild wird auf dem 16:9-Bildschirm in OriginalgroBe und mit seitlichen Rändern angezeigt.
Zoom
Zeigt ein 16:9-Bild an, das in das Format 4:3 Letter Box konvertiert wurde.
Voll
Ein 16:9-Bild wird in OriginalgroBe angezeigt.
Titel
Das Bild wird horizontal vergroBert, so dass Untertitel auf den Bildschirm passen.

DVD-Audiogel

Damit stellen Sie den Audioausgangspegel bei einer im Dolby Digital-Format bespielen DVD auf einen Wert zwischen -8 und +8 ein, um den Lautstärkepegel verschiedene Discs auszugleichen. (Nur verfügbar bei der DVD-Wiedergabe.)

Telefonieren mit Freisprecheinrichtung

Wenn Sie ein Mobiltelefon zusammen mit diesen Gerät nutzen wollen, verbinden Sie es mit diesen Gerät. Erläuterungen dazu finden Sie unter "Vorbereiten eines BLUETOOTH-Geräts" (Seite 7).

Hinweis

Die im Folgenden erläuterten Freisprechfunktionen stehen nur zur Verfügung, wenn die Funktion Android Auto deaktiviert ist. Wenn die Funktion Android Auto aktiviert ist, verwenden Sie die Freisprechfunktionen der Anwendung.

Entgegenheiten eines Anrufs

1 Berühren Sie, wenn ein Anruf eingegt.

Das Telefongesprach beginnt.

Hinweis

Das Rufzeichen und die Stimme des Geschäftseinnehmers werden nur über die Frontlautsprecher ausgegeben.

Zurückweisen/Beenden eines Anrufs

Berühren Sie

Tätigen eines Anrufs

1 Drücken Sie HOME und berühren Sie dann [Telefon].
2 Berühren Sie eins der Anrufsbole auf der BLUETOOTH-Telefonanzeige.

A 一 ( Anrufliste\*

Wahlen Sie einen Kontakt aus der Anrufliste. Das Gerat speichert die letzten 20 Anrufe.

Wahlwiederholung)

Sie konnen den letzten angerufenen Kontakt automatisch erneut anrufen.

(Telefonbuch)*

Wahlen Sie einen Kontakt aus der Liste der Name/Nommern im Telefonbuch. Wenn die Namensliste in alphabetischer Reihenfolge angezeigt werden soll, damit Sie den gewünschten Kontaktuchen können, berühren Sie

EingebenderTelefonnummer

Geben Sie die Telefonnummer ein.

3 Lieste der gespeicherten Telefonnummern

Wahlen Sie den gespeicherten Kontakt aus. Informationen zum Speichern von Kontakten finden Sie unter,Speichern von Telefonnummern" (Seite 13).

• Das Mobiltelefon muss PBAP (Phone Book Access Profile) unterstützen.

3 Berühren Sie .

Das Telefongesprach beginnt.

Speichern von Telefonnummern

Sie konnen bis zu 6 Kontakte in der Speicherliste speichern.

1 Wahlen Sie auf dem Telefonbildschirm die Telefonnummer, die in der Kurzwahl gespeichert werden soll, im Telefonbuch aus.

Eine Bestätigungsanzeige erscheint.

2 Berühren Sie [Zu Stand. hinzf.].
3 Wahlen Sie die Liste der gespeicherten Telefonnummern, in der die Telefonnummer gespeichert werden soll.

Der Kontakt wird in der Liste der gespeicherten Telefonnummern gespeichert.

Während eines Anrufs verfügbare Funktionen

So stellen Sie die Lautstärke des Rufzeichens ein

Drehen Sie den Lautstärkeregler, während ein Anruf eingegt.

So stellen Sie die Lautstärke der Stimme des Geschäftsteilnehmers ein

Drehen Sie während des Anrufs den Lautstärkeregler.

So stellen Sie die Lautstärke für den anderen Geschäftsteilnehmer ein (Einstellen der Mikrofonverständlung)

Berühren Sie während eines Anrufs über die Freisprecheinrichtung und setzen Sie dann [Mikrofonverstärkung] auf [Hoch], [Mittel] oder [Niedrig].

So wechseln Sie zwischen Freisprechmodus und normalem Telefonmodus

Berühren Sie während eines Anrufs um zwischen dem Telefonieren über diesen Gerät und über das Mobiltelefon zu wechseln.

Hinweis

Bei manchen Mobiltelefonen steht diese Funktion möglicherweise nicht zur Verfügung.

So behmen Sie einen eingehenden Anruf automatisch entgegen

Berühren Sie *und setzen Sie dann [Automatisch antwerten] auf [EIN].

Weitere nützliche Funktionen

Android Auto

Android Auto erweitert die Android™-Plattform mit zweckmäßigen Funktionen für die Nutzung im Auto.

Hinweise zur Verwendung von Android Auto

• Ein Android-Mobiltelefon mit Android 5.0 oder hoher ist erforderlich. Aktualisieren Sie das Betriebssystem vor dem Gebrauch auf die neuste Version.
• Ihr Android-Mobiltelefon muss Android Auto Unterstützung. Einzelheiten dazu finden Sie in der List der kompatiblen Modelle auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.
• Laden Sie die App Android Auto von Google Play™ herunter.
• Einzelheiten zu Android Auto finden Sie in der Anleitung zu Ihr dem Android-Mobilitelefon oder auf der Website von Android Auto.
• Da die GPS-Funktion auf Ihrem Android-Mobiltelefon verwendet wird, platzieren Sie das Android-Mobiletefon so, dass GPS-Signale gut empfangen werden können.
  -Android Auto ist in manchen Ländern bzw. Regionen möglichcherweise nicht erhältlich.

1 SchlieBen Sie Ihr Android-Mobiltelefon an den USB-Anschluss an.

2 Drücken Sie HOME und berühren Sie dann das Symbol für Android Auto.

Die Android Auto-Schnittstelle wird in voller Groß im Display these Geräts angezeigt. Bedienen Sie die Anwendungen über den Berührungsbildschirm.

Bedienung mit dem Finger

Sie konnen früig verwendete Funktionen auch ausführren, wenn Sie in der Empfangs-/ Wiedergabeanzeige folgende Fingerbewegungen machen.

Hinweis

Die im Folgenden erläuterte Bedienung mit dem Finger liegt auf dem Bildschirm von Android Auto nicht zur Verfügung.

Vorgehen Funktion

→ Wischen von links nach rechts	Radioempfang: Sender vorwärtsuchen. (Entspricht dem Gedrückthalten von ➔I.)
	Video-/Audio-Wiedergabe: Um eine Datei/einen Titel vorwärts springen. (Entspricht ➔I.)
← Wischen von rechts nach links	Radioempfang: Sender rückwärtsuchen. (Entspricht dem Gedrückthalten von ➔I.)
	Video-/Audio-Wiedergabe: Um eine Datei/einen Titel rückwärts springen. (Entspricht ➔I.)
↑ Nach oben wischen	Radioempfang: Gespeicherte Sender einstellen (vorwärts).
	USB-Video-/USB-Audio-Wiedergabe: Zum nachsten Ordner wechseln.
↓ Nach unterwischen	Radioempfang: Gespeicherte Sender einstellen (rückwärts).
	USB-Video-/USB-Audio-Wiedergabe: Zum vorherigen Ordner wechseln.

Einstellungen

Grundlegende Einstellschritte

Sie können Optionen in den folgenden Konfigurationskategorien einstehen:

Allgemeine Einstellungen,
Klangeinstellungen, Visuelle Einstellungen

1 Drücken Sie HOME und berühren Sie dann [Einstell.].
2 Berühren Sie das Symbol für die gewünschte Kategorie.

Welche Optionen eingestellt werden konnen,
hängt von der Signalquelle und den
Einstellungen ab.

3 Bewegen Sie die Scrollleiste nach oben und unter und wahren Sie die gewünschte Option.

So schalten Sie zur vorherigen Anzeige zusammen.

Berühren Sie

So rufen Sie den Wiedergabebildschirm auf Berühren Sie

Allgemeine Einstellungen

Sprache

Zum Auswahlen der Anzeigesprache: [English], [Espanol], [Français], [Deutsch], [Italiano], [Nederlands], [Portugues], [Pycckn], [1nu

[简体中文]

繁體中文

中国

Demo

Zum Einstellen des Demo-Modus: [AUS], [EIN].

Datum/Uhrzeit

Datumsformat

Zum Auswahlen des Formats: [DD/MM/YY], [MM/DD/YY], [YY/MM/DD].

Uhrzeitformat

Zum Auswahlen des Formats: [12-Stunden], [24-Stunden].

Datum/Uhrzeit einstellen

Zum manuellen Einstellen von Datum und Uhrzeit.

Signalton

Zum Aktivieren des Signaltons: [AUS], [EIN].

Dimmer

Zum Dimmen des Displays: [AUS], [Automatisch], [EIN].

([Automatisch] steht nur zur Verfügung, wenn die Steuerleitung für die Beleuchtung angeschlossen ist, und funktioniert, wenn die Scheinwerfer eingeschaltet sind.)

Dimmerpegel

Zum Einstellen des Helligeitspegels bei aktiviertem Dimmer: -5 bis +5.

Touchscreen-Kalibrierung

Zum Vornehmen der Touchscreen-Kalibrierung, wenn sich ein Element durch Berühren des Monitors nicht auswahlen{lss.

Kameraeingang

Zum Auswahlen der an die Kameraeingänge angeschlossenen Kameras: [Heck], [1], [2]. Zudem zum Auswahlen der Ansicht von den Kameras: [AUS], [Normal], [Umgekehrt] (Spiegelbild).

Leitungseinstellung Heckkamera

Zum Einstellen der Länge und/oder Position der Markierungslinien auf dem Bild von der Rückfahrkamera durch Berühren der Pfeilmarkierungen.
Zum Ausblenden von Markierungslinien berühren Sie 80 oft, bis die Markierungslinie ausgeblendet wird.

Lenkbetätigung

Zum Auswahlen des Eingangsmodus für die angeschlossene Fernbedienung. Um eine Fehlfunktion zu vermeiden, achten Sie vor dem Gebrauch daraufuf, dass der Eingangsmodus mit der angeschlossenen Fernbedienung übereinstimmt.

Custom

Eingangsmodus für die Lenkradfernbedienung (gehen Sie wie unter [Lenkbet. ben.def.] erlautert vor, um Funktionen für die angeschlossene Fernbedienung zu registrierten).

Preset

Eingangsmodus fur die Kabelfernbedienung, ausgenommen die Lenkradfernbedienung.

Lenkbet. ben.def.

Der Lenkradtasten-Bildschirm erscheint.

1 Halten Sie die Taste gedrückt, deren Funktion einer Lenkradtaste zugewiesen werden soll. Die Taste leuchtet auf dem Bildschirm auf (Bereitschaft).
2 Halten Sie die Taste der Lenkradfernbedienung gedrückt, der Sie die Funktion zuweisen möchten. Die Taste auf dem Bildschirm leucht in einer anderen Farbe (hervorgehoben oder mit einem orangefarbenen Kreis versehen).
3 Registrieren Sie wie in Schritt 1 und 2 erläutert weitere Funktionen.

(Nur verfügbar, wenn [Lenkbetätigung] auf [Custom] gesetzt ist.)

Hinweise

• Beim Vornehmen von Einstellungen steht die angeschlossene Fernbedienung nicht zur Verfügung, auch wenn bereits eine Funktionen registriert wurden. Verwenden Sie die Tasten an thisem Gerät.
• Wenn beim Registrieren ein Fehler auftritt, werden alle registrierten Informationen gelöscht. Führren Sie die Registrierung nochmals von vorne aus.
• These Funktion steht unter Umständen nicht bei allen Fahrzeugen zur Verfügung. Einzelheiten zur Kompatibilität Ihres Fahrzeugs finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Bluetooth-Verbindung

Zum Aktivieren des BLUETOOTH-Signals: [AUS], [EIN], [Pairing] (Wechsel in den Bereitschaftsmodus für das Pairing).

Bluetooth-Geräteinfo.

Zum Anzeigen der Informationen des Geräts, das mit diesen Gerät verbunden wurde. (Nur verfügbar, wenn [Bluetooth-Verbindung] auf [EIN] gesetzt ist und ein BLUETOOTH-Gerät mit diesen Gerät verbunden ist.)

Clock Time

Zum Einstellen der Uhrzeit mithilfe von RDS-Daten: [AUS], [EIN].

Bluetooth zurücksetzen

Zum Initialisieren aller BLUETOOTH-Einstellungen wie Pairing-Informationen, Anruflste, Beste der verbundenen BLUETOOTH-Geräte usw.

Zurücksetzen auf Werk

Zum Zurücksetzen aller Werte auf die werkseitigen Einstellungen.

Firmware-Version

Zum Aktualisieren und Prufen der Firmwareversion.

Open Source-Lizenzen

Zum Anzeigen der Softwarelizenzen.

Klangeinstellungen

EXTRA BASS

Zum Verständen der Basse synchron mit dem Lautstärkepegel: [AUS], [1], [2].

EQ10/Subwoofer

Zum Auswahlen einer Equalizer-Kurve und Einstellen des Pegels des Tiefsttonlautsprechers.

EQ10

Zum Auswahlen der Equalizer-Kurve: [AUS], [R&B], [Rock], [Pop], [Dance], [Hip-Hop], [Electronica], [Jazz], [Soul], [Country], [Custom].

Mit [Custom] wird die Equalizer-Kurve eingestellt: -6 bis +6.

Subwoofer

Zum Einstellen des Lautstärkegegels des

Tiefsttonlautsprechers: [AUS], -10 bis +10.

Balance/Fader

Zum Einstellen des Balance-/Fader-Pegels.

Balance

Zum Einstellen der Tonbalance zwischen den linken und den rechten Laufsprechern: [L15] bis [R15].

Fader

Zum Einstellen der Tonbalance zwischen den Front- und den Hecklautsprechern: [Front 15] bis [Heck 15].

Crossover

Zum Einstellen der Grenzfrequenz und der Phase des Tiefsttonlautsprechers.

Hochpassfilter

Zum Auswahlen der Grenzfrequency für die Front-/Hecklautsprecher: [AUS], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Tiefpassfilter

Zum Auswahlen der Grenzfrequenz fur den Tiefsttonlautsprecher: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Subwooferphase

Zum Auswahlen der Phase des Tiefsttonlautsprechers: [Normal], [Umgekehrt].

DSO (Dynamische Klangraumverbesserung)

Zum Verbessern der Audioausgabe: [AUS], [Niedrig], [Mittel], [Hoch].

Visuelle Einstellungen

Hintergrundbild

Zum Ändern des Hintergrunds durch Berühren der gewünschten Farbe oder zum Einstellen der gewünschten Fotodate auf einem USB-Gerat des Typ's MSC (Massenspeicherklasse) als Hintergrund.

DVD-Menüsprache

Zum Auswahlen der Standardsprache fur das Disc-Menu: [Englisch], [Chinesisch], [Deutsch], [Französisch], [Italienisch], [Spanisch], [Portugiesisch], [Holländisch], [Dänisch], [Schwedisch], [Finnisch], [Norwegisch], [Russisch], [Andere].

(Stegt nur zur Verfügung, wenn keine Signalquelle ausgewählt ist.)

DVD-Audiosprache

Zum Auswahlen der Standardsprache für die Tonspur: [Englisch], [Chinesisch], [Deutsch], [Französisch], [Italienisch], [Spanisch], [Portugiesisch], [Holländisch], [Dänisch], [Schwedisch], [Finnisch], [Norwegisch], [Russisch], [Andere].

(Stegt nur zur Verfugung, wenn keine Signalquelle ausgewählt ist.)

DVD-Untertitelsprache

Zum Auswahlen der Standardsprache für die DVD-Untertitel: [Englisch], [Chinesisch], [Deutsch], [Französisch], [Italienisch], [Spanisch], [Portugiesisch], [Holländisch], [Dänisch], [Schwedisch], [Finnisch], [Norwegisch], [Russisch], [Andere]. (Stehn nur zur Verfügung, wenn keine Signalquelle ausgewähl ist.)

Farbeinstellungen

Zum Wechseln des Farbsystems je nach dem angeschlossenen Monitor (SECAM wird nicht unterstützt): [NTSC], [PAL].

(Stegt nur zur Verfügung, wenn keine Signalquelle ausgewählt ist.)

Typ Heckmonitor

Zum Auswahlen eines passenden

Bildseitenverhältnisses für den angeschlossenen

Monitor.

(Stegt nur zur Verfügung, wenn die Signalquelle ausgeschaltet ist.)

16:9

Zum Anzeigen von Bildern im Breitbildformat.

These Option ist geeignet, wenn Sie einen

Breitbildmonitor oder einen Monitor mit

Breitbildmodus anschließen.

Letterbox

Zum Anzeigen von Bildern im Breitbartfeldformat mit Balken am oberen und unteren Bildschirmrand.

These Option ist geeignet, wenn Sie einen 4:3-Monitor anschließen.

Pan Scan

Zum Anzeigen von Bildern im Breitbartfeldformat, so dass sie den Bildschirm fullen. Bereiche, die nicht auf den Bildschirm passen, werden automatisch abgeschritten.

Anzeige Album-Illustration

Zum Anzeigen des Album-Covers als

Hintergrund bei der USB-Musikwiedergabe:

[AUS], [EIN].

Weitere Informationen

Aktualisieren der Firmware

Zum Aktualisieren der Firmware rufen Sie die Support-Website auf, die auf der hinteren

Umschlagseite angegeben ist, und gehen nach den online angezeigten Anweisungen vor.

Es dauert einige Minuten, bis die

Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position AUS.

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne gekparkt war.
  Die Motorantenne wird automatisch ausgefahren.
• Wenn Sie das Fahrzeug mit dem installierten Gerät entsorgen oder einem Dritten überlassen, setzen Sie durch eine Initialisierung der Einstellungen alle Werte auf die werkseitigen Einstellungen darüber (Seite 16).

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangen.

Sicherheitshinweise

• Beachten Sie stets die örtlichen Verkehrsregeln und -vorschriften.
  Während der Fahrt

Bedieren Sie das Gerät während der Fahrt nicht und schauen Sie nicht daraufuf. Andernfalls konnten Sie abgelenkt werden und einen Unfall verursachen. Wenn Sie auf das Gerät schauen oder es bedienen wollen, parken Sie das Fahrzeug zuvor an einer sicheren Stelle.
- Verwenden Sie die Einstellfunktionen nicht und führen Sie auch keine anderen Funktionen aus, die Sie vom Straβenverkehr ablenken können.
- Schauen Sie aus Sicherheitsgründen beim Rückwärtsfahren unbedingt nach hinteren und achten Sie auf die Umgebung, undzar auch dann, wenn eine Rückfahrkamera angeschlossen ist. Verlassen Sie sich nicht allein auf die Rückfahrkamera.

-Beider Bedienung des Geräts

• Greifen Sie nicht mit der Hand oder den Fingern in das Gerät und stecken Sie keine Fremdkörper hinein. Andernfalls kann es zu Verletzungen oder zu Schäden am Gerät kommt.
  -Bewahren Sie kline Gegenstände außerhalb der Reichweite von Kindern auf.

• Achten Sie darauf, dass alle Fahrzeuginsassen die Sicherheitsgarte anlagen, damit es bei einer plottlichen Bewegung des Fahrzeugs nicht zu Verletzungen kommt.

Unfallverhütung

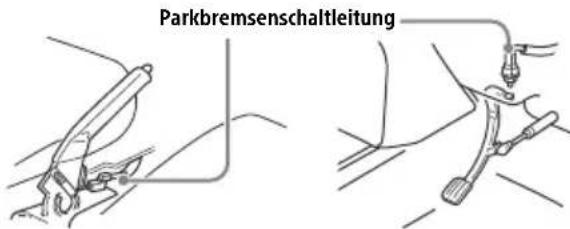

Das Bild erscheint erst, nachdem Sie das Fahrzeug geparkt und die Parkbremse betätigthaben.
Wenn das Fahrzeug während der
Videowiedergabe zu fahren beginnt, erscheint die folgende Warnmeldung und Sie konnen das Video nicht anzeigen.

[Video ist zu ihrer Sicherheit gespert.]

Der an VIDEO OUT angeschlossene Monitor bleibt während der Fahrt eingeschaltet. Sie können das Video nicht anzeigen, aber Sie können den Ton horen.

Bedieren Sie das Gerät während des Fahrens nicht und schauen Sie auch nicht auf den Monitor.

Hinweise zu Lizenz

Dieses Produkt umfasst Software, die Sony gemäß einer Lizenzvereinbarung mit dem Urheberrechteinhaber verwendet. Wir sind dazu verpflichtet, den Inhalt der Vereinbarung den Kunden gemäß den Anforderungen des Urheberrechteinhabers der Software besteht zu geben. Ausfuhrliche Informationen zu den Softwarelizenzen finden Sie auf Seite 16.

Hinweise zu Software, die der GNU GPL/ LGPL unterliegt

Dieses Produkt enthalt Software, die der folgenden GNU General Public License (im Folgenden als "GPL" bezeichnet) oder der GNU Lesser General Public License (im Folgenden als "LGPL" bezeichnet) unterliegt. Diese legen fest, dass Kunden das Recht haben, sich den Quellcode der besagten Software in Einklang mit den Bestimmungen der GPL oder LGPL, die in thisem Gerät angezeigt wird, anzueignen,ihn zu verändern und weiterzugegeben. Der Quellcode für die oben aufgeführte Software ist über das Internet verfügbar. Umihn herunterzuladen, besuchen Sieitte die folgende URL und wahlen Sie die Modellbezeichnung "XAV-AX200". URL: http://www.sony.net/Products/Linux/ Beachten Sieitte, dass Sony keine Anfrage bezüglich des Inhalts des Quellcodes beantwerten oder daraufuf reagieren kann.

Hinweise zum LCD-Bildschirm

• Lassen Sie den LCD-Bildschirm nicht Nass werden und schützen Sieihn vor Flüssigkeiten. Andernfalls kann es zu einer Fehlfunktion kommt.

• Drücken Sie nicht zu stark auf den LCD-Bildschirm. Andernfalls kann es zu Bildverzerrungen oder anderen Fehlfunktionen kommt. Das Bild kann verschwommen sein oder der LCD-Bildschirm kann beschädigt werden.
• Berühren Sie den LCD-Bildschirm ausschließlich mit dem Finger und nicht mit Gegenständen. Andernfalls kann er beschädigt werden oder zerbrechen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays.
• Verwenden Sie das Gerät nicht außerhalb des zulässigen Temperaturbereichs von 0^ - 40^ .
• Wenn Ihr Fahrzeug in sehr warmer oder sehr kalter Umgebung geparkt war, ist das Bild unter Umständen verschwommen. Der Monitor ist jedoch nicht beschädigt und sobald sich die Temperatur im Wageninneren normalisiert, wird auch das Bild wieder scharf.
• Auf dem Monitor konnen unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte" konnen bei allen LCD-Bildschirmen auftreten. Der LCD-Bildschirm wird in einer Hochprüzisionstechnologie hergestellt, so dass über 99,99% der Segmente korrekt Funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01%) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Abspielbare Discs

Discs

DVD*: DVDVIDEO

CD:CD-DA

• DVD' wird in dieser Bedienungsanleitung als allgemeine Bezeichnung für DVD VIDEOs verwendet.

Hinweise zu Discs Unterstützunge Formate für USB-

• Setzen Sie Discs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslüssen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.
  Reinigen Sie Discs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie bereits von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel.
• Dieses Gerät ist auf die Wiedergabe von Discs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-Discs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und können dazu mit dieser Gemärung nicht wiedergegeben werden.
• Auf thisem Gerät NICHT abspielbare Discs
• Discs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche Discs verwenden, kann es zu einer Fehlfunktion kommt oder die Disc kann beschädigt werden.
• Discs mit außergewöhnlichen Formen (z.B. Herzfürmige, quadratische oder sternfürmige Discs). Falls Sie es doch versuchen, kann das Gerät beschädigt werden.
  -8-cm-Discs.

Wiedergabe

WMA(.wma)*2

Bitrate: 48 Kbps - 192 Kbps (unterstutz variable)
Bitrate (VBR))*3

Abtastfrequenz*4: 44,1 kHz

MP3(.mp3)*2

Bitrate: 48 Kbps - 320 Kbps (unterstützt variable)
Bitrate (VBR))*3

Abtastfrequenz*4:32kHz,44,1kHz,48kHz

AAC(m4a)

Bitrate: 40 Kbps - 320 Kbps (unterstützt variable)
Bitrate (VBR))*3

Abtastfrequenz*4:8kHz-48kHz

Bit pro Sample (Quantisierungsbit): 16 Bit

• FLAC (.flac)

Abtastfrequenz*4:8kHz-96 kHz

Bit pro Sample (Quantisierungsbit): 8 Bit, 12 Bit, 16 Bit, 20 Bit, 24 Bit

WAV(.wav)

Abtastfrequency*4:8kHz-48kHz

Bit pro Sample (Quantisierungsbit): 16 Bit, 24 Bit Xvid (.avi)

Video-Codec: MPEG-4 Advanced Simple Profile Audio-Codec: MP3 (MPEG-1 Layer3)

Bitrate: max. 4 Mbps

Bildrate: max. 30 fps (30p/60i)

Auflosung: max. 720 × 576^*5

• MPEG-4 (.mp4)

Video-Codec: MPEG-4 Advanced Simple Profile, AVC Baseline Profile

Audio-Codec: AAC

Bitrate: max. 4 Mbps

Bildrate: max. 30 fps (30p/60i)

Auflosung: max. 720 × 576^*5

WMV(.wmv, .avi)

Video-Codec: WMV3, WVC1

Audio-Codec: MP3, WMA

Bitrate: max. 6 Mbps

Bildrate: max. 30 fps

Auflosung: max. 720 × 576^*5

FLV (.flv)

Video-Codec: Sorenson H.263, AVC Baseline

Profile

Audio-Codec: MP3, AAC

Bitrate: max. 660 Kbps

Bildrate: max. 30 fps

Auflosung: max. 720 × 480^ 5

• MKV (.mkv)

Video-Codec: MPEG-4 Advanced Simple Profile,

AVC Baseline Profile

Audio-Codec: WMA, MP3, AAC

Bitrate: max. 5 Mbps

Bildrate: max. 30 fps

Auflösung: max. 720 × 576^*5

1 Urheberrechtlich geschützte Dateien und Mehrkanalaudiodateien können nicht wiedergegeben werden.
2 Dateien mit DRM (Digital Rights Management – Urheberrechtsschutzcodierung) können nicht wiedergegeben werden.
3 Abhängig von der Abtastfrequenz sind auch Nicht-Standard-Bitraten oder nicht-garantierte Bitraten eingeschlossen.
4 Die Abtastfrequenz entspricht möglicherweise nicht allen Encodern.
*5 These Zahlen geben die maximale Auflösung von abspielbaren Videos an und beziehen sich nicht auf die Display-Auflösung des Players. Die Display-Auflösung liegt bei 800 × 480 .

Hinweis

Manche Dateien werden möglicherweise nicht wiedergegeben, auch wenn ihr Dateifornat von dieser Gerät untersucht wird.

Sollten an Ihrm Gerät Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony-Handler.

Technische Daten

Monitor

Display-Typ: LCD-Breitbild-Farbmonitor

Abmessungen: 6,4 Zoll

System: TFT-Aktivmatrix

Anzahl der Pixel:

1.152.000 Pixel (800× 3 RGB) × 480)

Farbsystem:

PAL/NTSC/SECAM/PAL-M mit

Auswahlautomatik für Anschluss CAMERA IN

Tuner

FM

Empfangsbereich: 87,5 MHz -108,0 MHz

Antennenanschluss:

Anschluss fur Außenantenne

Zwischenfrequenz: 150kHz

Nutzbare Empfindlichkeit: 10 dBf

Trennscharfe: 70 dB bei 400kHz

Signal-Rauschabstand: 70 dB (mono)

Kanaltrennung bei 1 kHz: 30 dB

Frequenzgang: 20Hz - 15.000Hz

AM

Empfangsbereich: 531 kHz - 1.602 kHz

Antennenanschluss:

Anschluss fur AuBenantenne

Zwischenfrequenz:

9.267 kHz oder 9.258 kHz/4,5 kHz

Empfindlichkeit: 44 V

DVD/CD-Player

Signal-Rauschabstand: 80 dB

Frequenzgang: 20Hz - 20.000Hz

Gleichlaufschwankungen: unterhalb der

Messgrenze

Harmonische Verzerrung: 0,05%

Regionalcode: An der Geräteunterseite

USB-Player

Schnittstelle: USB (High-Speed)

Maximale Stromstrake: 1,5 A

Drahtlose Kommunikation

Kommunikationssystem: BLUETOOTH-Standard Version 2.1

Sendeleistung: BLUETOOTH-Standard Leistungsklasse 2 (max. +4 dBm)

Maximale Kommunikationsreichweite*1: Sichtlinie ca. 10 m

Frequenzbereich: 2,4-GHz-Frequencybereich (2,4000 GHz - 2,4835 GHz)

Modulationsverfahren: FHSS

Ko mpatible BLUETOOTH-Profile*2: A2DP (Advanced Audio Distribution Profile) 1.2 AVRCP (Audio Video Remote Control Profile) 1.5 HFP (Handsfree Profile) 1.6 PBAP (Phone Book Access Profile) 1.1

Entsprechender Codec: SBC (.sbc)

1 Die tatsächliche Reichweite hangt von verschiedenen Faktoren ab, wie z.B. Hindernissen zwischen Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw.
2 BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen den Geräten an.

Endverträker

Ausgabe: Lautsprecherausgabe

Lautsprecherimpedanz: 4 -8

Maximale Ausgangsleistung: 55W× 4 (an 4

Allgemeines

Ausgabe: Audioausgangsanschluss (FRONT, REAR, SUB) Steueranschluss für Motorantenne/ Endversteller (REM OUT)

Eingänge: Steueranschluss für Beleuchtung Eingang fur Lenkradsteuerung Antenneneingang Mikrofoneingang Steueranschluss fur Parkbremse Rückfahreingang Kameraeingange USB-Anschluss Externer Eingang

Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung)

Nennstromaufnahme: 10 A

Abmessungen: ca. 178mm× 102mm× 168mm (B/H/T)

EinbaumaBe: ca. 178mm× 100mm× 164mm (B/H/T)

Gewicht: ca. 1,7 kg

Lieferumfang:
Hauptgerät (1)
Montageteile und Anschlusszubehr (1 Satz)
Mikrofon (1)

Sonderzubehör/gesondert erhältliche Geräte:
Kabel für Lenkradfernbedienungseingang:
RC-SR1
Navigationsmodul: XA-NV400

Ihr Handler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie ihren Handler nach ausfuhrlichen Informationen.

Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.

Regionalcode

Das Regionalcodesystem dient dem Urheberrechtsschutz von Software. Der Regionalcode befindet sich an der Geräteunterseite. Nur DVDs, die mit dem gleichen Regionalcode wie das Gerät gekennzeichnet sind, können mit thisem Gerät wiedergegeben werden.

DVDs mit dem Regionalcode wiedergegeben werden.

Wenn Sie versuchen, eine andere DVD wiederzugegeben, erscheint die Meldung [Keine Disc-Wiedergabe möglich, falscher Regionalcode.] auf dem Monitorbildschirm. Einige DVDs sind möglicherweise nicht mit einem Regionalcode gekennzeichnet, die DVDs können aber zusdem nicht auf allen Playern wiedergegeben werden.

Urheberrechte

Amerikanische und ausländische Patente unter Lizenz der Dolby Laboratories.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

DOLBY AUDIO

In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Der Bluetooth®-Schriftzug und die Bluetooth-Logos sind eingetragene Markenzeichen und Eigentum der Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Rechteinhaber.

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieser Produkte ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

"DVDVIDEO"ist ein Markenzeichen.

Android, Android Auto, Google und Google Play sind Markenzeichen der Google LLC.

Dieses Produkt verwendet Schriftdaten, die Eigentum der Monotype Imaging Inc. sind und von Sony in Lizenz verwendet werden. Solche Schriftdaten dürfen ausschließlich in Verbindung mit diesen Produkt verwendet werden.

DIESES PRODUKT WIRD UNDER DER MPEG-4 VISUAL PATENT PORTFOLIO-LIZENZ FÜR DEN PRIVATEEN UND NICT KOMMERZIELLEN GEBRAUCH DURCH DEN BENUTZER LIZENZIERT, UND ZWAR FÜR DAS DECODIEREN VON VIDEODATEN, DIE DEM MPEG-4 VISUAL STANDARD ("MPEG-4 VIDEO") ENTSPRECHEN UND VON EINEM BENUTZER IM PRIVATEEN, NICT KOMMERZIELLEN RAHMEN CODIERT WURDEN UND/ODER VON EINEM VIDEOANBIETER STAMMEN, DER ÜBER EINE LIZENZ VON MPEG LA ZUM ANBIETEN VON MPEG-4-VIDEOS VERFÜGT. FÜR EINEN ANDEREN ZWECK WIRD KEINE LIZENZ ERTEILT ODER IMPLIZIT GEWÄHRT. WEITERERE INFORMATIONEN, AUCH ZU WERBE-, INTERNEN UND KOMMERZIELLEN ZWECKEN SOWIE LIZENZEN, SIND BEI MPEG LA, LLC, ERHÄLTLICH. WEITERERE INFORMATIONEN FINDEN SIE UNDER: HTTP://WWW.MPEGLA.COM

Alle anderen Markenzeichen sind Markenzeichen der jeweiligen Rechteinhaber.

Störungsbehebung

Anhand der folgenden Checkliste konnen Sie die meisten Probleme, die möglicherweise an ihrer Gerät auftreten, selbst beheben.
Bevor Sie die folgende Checkliste durchgehen, überprüfen Sieitte zunachst, ob Sie das Gerät richtig angeschlossen und bedient haben. Einzelheiten zum Gebrauch der Sicherung und zum Ausbau den Geräts aus dem Armaturenbrett finden Sie unter „Anschluss/Installation" (Seite 30). Wenn das Problem sich nicht beheben{lsst, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Allgemeines

Das Gerät wird nicht mit Strom versorgt.

Überprüfen Sie die Sicherung.
Die Verbindung wurde nicht richtig hergestellt. Schlieben Sie die gelbe und die rote Stromversorgungsleitung an.

Kein Signalon ertont.

Ein gesondert erhältlicher Endversteller ist angeschlossen und Sie verwenden nicht den integrierten Versteller.

Der Speicherinhalt wurde gelöscht.

Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Die Sicherung ist durchgebrannt. Vom Gerät sind Störgeräusache zu horen, wenn der Zündschlüssel gedreht wird.

Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte angeschlossen.

Die Anzeige wird ausgeblendent bzw. erscheint nicht auf dem Monitor.

Der Dimmer ist auf [EIN] eingestellt (Seite 16).
Die Anzeige wird ausgeblendent, wenn Sie HOME gedrückt halten.
- Drücken Sie HOME an thisem Gerät.
Die Monitorausschaltung ist aktiviert (Seite 6). Berühren Sie eine beliebige Stelle auf dem Display, um den Monitor wieder einzuschalten.

Das Display reagiert nicht richtig auf Berührung.

Berühren Sie immer nur eine Stelle auf dem Display. Wenn Sie das Display an zwei oder mehr Stellen gleichzeitig berühren, Funktioniert es nicht richtig.
Kalibrieren Sie den Touchscreen des Monitors (Seite 16).
Berühren Sie das druckempfindliche Bedienfeld fest.

Menüoptionen können nicht ausgewählten werden.

Nicht verfügbar Menüoptionen werden grau angezeigt.

Die Funktionstasten Funktionieren nicht.

Drucken Sie die Rücksetztaste (Seite 5).

Radioempfang

Sender laissen sich nicht empfangen. Der Ton ist stark gestört.

Die Verbindung wurde nicht richtig hergestellt.
- Schlieben Sie das REM OUT-Kabel (blau-weiß gestreift) oder eine Stromversorgungsleitung für Zubehörigeräte (rot) an die Stromversorgungsleitung für den Antennenverträker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/ Seitenfensterscheibe integrierten Radioantenne ausgestattet ist).
- Prufen Sie die Verbindung der Autoantenne.
- Wenn die Motorantenne nicht automatisch ausgefahren wird, prufen Sie die Verbindung der Motorantennen-Steuerleitung.

Das Sendesignal ist zu schwach.

RDS

Bei der PTY-Funktion wird [PTY nicht gefunden.] angezeigt.

Der aktuelle Sender ist kein RDS-Sender.
Es wurden keine RDS-Daten empfangen.
Der Sender gibt den Programmtyp nicht an.

Der Sendersuchlauf startet nach ein paar Sekunden Radioempfang.

Der Sender ist kein Verkehrsfunk sender (TP) oder die Sendesignale sind zu schwach.
- Deaktivieren Sie TA (Seite 9).

Es sind keine Verkehrsdurchsagen zu horen.

Aktivieren Sie TA (Seite 9).
Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt.

• Stellen Sie einen anderen Sender ein.


EsistkeinBildzusehendasBildistverauscht.

Eine Verbindung wurde nicht richtig vorgenommen.
Überprüfen Sie die Verbindung zwischen diesen und dem anderen Gerät und stellen Sie den Eingangswahlschalter am anderen Gerät auf die Signale von diesen Gerät ein.
Die Disc ist beschädigt oder verschmutzt.

Das Gerät ist nicht richtig installiert.
- Installieren Sie das Gerät in einem Winkel von unter 45^ an einem stabilen Teil des Fahrzeugs.
Die Parkleitung (hellgrün) ist nicht mit der Parkbremsenschaltleitung verbunden oder die Parkbremse wurde nicht betätig.

Das Bild passt nicht auf den Bildschirm.

Das Bildseitenverhältnis{lsst sich bei der Wiedergabesignalquelle nicht andern.

Im Fondmonitor ist kein Bild zu sehen/ist das Bild verraucht.

Das falsche Farbsystem ist eingestellt.
- Stellen Sie je nach angeschlossen Monitor als Farbsystem [PAL] oder [NTSC] ein (Seite 17).
Das Bild von einer Kamera wird an thisem Gerät angezeigt.
- Wenn das Bild einer Kamera an thisem Gerät angezeigt wird, erscheint auf dem Fondmonitor kein Bild.
Im Fondmonitor kann lediglich ein mit dieser Gerät wiedergegebenes DVD-/USB-Video angezeigt werden.
Solange das Bild von einer Kamera oder vom Navigationssystem des Fahrzeugs an thisem Gerat angezeigt wird, lassst sich das Bild des DVD-/USB-Video im Fondmonitor nicht anziegen.

Ton

Esistkein Ton zu horen/Ton setzt aus/Ton ist gestört.

Eine Verbindung wurde nicht richtig vorgenommen.
Überprüfen Sie die Verbindung zwischen diesen und dem angeschlossenen Gerät und stellen Sie den Eingangswählschalter am anderen Gerät auf die Signale von diesen Gerät ein.
Die Disc ist beschädigt oder verschmutzt.
Das Gerät ist nicht richtig installiert.

• Installieren Sie das Gerät in einem Winkel von unter 45^ an einem stabilen Teil des Fahrzeugs.

Das Gerät befindet sich im Pausemodus oder im Modus zum Vorwärts-/Rückwartssuchen.
Die Einstellungen für die Ausgänge wurden nicht korrekt vorgenommen.
Der DVD-Audiopegel ist zu niedrig (Seite 12).
Die Lautstärke ist zu niedrig.
Die ATT-Funktion ist aktiviert.
Das Format wird nicht Unterstützung.

• Sehen Sie nach, ob das Format von diesen Gerät unterstützen wird (Seite 20).

Der Ton ist gestört.

Halten Sie die verschiedene Kabel voneinander fern.

Disc-Funktionen

Die Disc lassst sich nicht abspielen.

Die Disc ist beschädigt oder verschmutzt.
Die Disc ist nicht abspielbar.
Die DVD kann aufgrund des Regionalcodes nicht wiedergegeben werden.
Das Disc-Format und die Dateiversion sind nicht mit diesen Gerät kompatibel (Seite 19).
Drucken Sie und behmen Sie die Disc Heraus.

Bestimmte Funktionen setzen sich nicht ausführten.

Bei manchen Discs halten sich Funktionen wie Stopp, Suchen, Wiederholungs- oder Zufallswiedergabe nicht ausführten. Naheres dazu schlagen Sieitte in den mit der Disc geleiferten Anweisungen nach.

Die Sprache für die Tonspur/Untertitel oder der Blickwinkellässt sich nichtändern.

Berühren Sie während der Wiedergabe undnehmen Sie dann die gewünschten Einstellungen vor.
Auf der betreffenden DVD sind Tonspur oder Untertitel nicht in mehreren Sprachen vorhanden bzw. es gibt nicht mehrere Blickwinkel.
BeiderDVDisteinWechselnichtzulässig.

Die Disc lassst sich nicht auswerfen.

Die Disc lassst sich nicht einlagen.

Halten Sie die Auswurftaste für die Disc gedruckt.

USB-Wiedergabe

Die Wiedergabe über einen USB-Hub Funktioniert nicht.

SchlieBen Sie USB-Geräte ohne USB-Hub an diesen Gerät an.

Die Wiedergabe ist nicht möglich.

Trennen Sie das USB-Gerät von thisem Gerät und schreiben Sie es dann wieder an.

Es dauert länger, bis am USB-Gerät die Wiedergabe beginnt.

Die Dateien auf dem USB-Gerät sind sehr groß oder befinden sich in einer komplizierten Datei-/ Ordnerstruktur.

Der Ton setzt aus.

Bei einer hohen Bitrate kommt es möglicherweise zu Tonaussetzern.

Audiodateien können nicht wiedergegeben werden.

USB-Geräte, die mit einem anderen Dateisystem als FAT12, FAT16 oder FAT32 formatiert wurden, werden nicht unterstützt.*
* Dieses Gerät unterstützt FAT12, FAT16 und FAT32, aber möglicherweise unterstützen nicht alle USB-Geräte diese FAT-Systeme. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum USB-Gerät oder wenden Sie sich an den Hersteller.

Die Wiedergabe von einem an den USB-Anschluss angeschlossenen Smartphone ist nicht möglich.

Die USB-Verbindung steht nur für Android-Mobiltelefone und USB-Geräte im MSC-Modus zur Verfügung. Stellen Sie bei einem anderen Smartphone als einem Android-Mobiltelefon eine BLUETOOTH-Verbindung her (Seite 7).

BLUETOOTH-Funktion

Ein anderes BLUETOOTH-Gerät kann these Gerät nicht erkennen.

Setzen Sie [Bluetooth-Verbindung] auf [EIN] (Seite 16).
WahrendeineVerbindung zu einemBLUETOOTHGeratbesteht,kanndiesesGeratvonkeinemanderenGeraterkanntwerden.BeendenSie dieaktuelleVerbindungundlassenSiedannomoderenGeratausnachthisemGeratsuchen.
Je nach Smartphone oder Mobiltelefon mussen Sie these Gerät möglicherweise aus der Seite der verbundenen Smartphones oder Mobiltelefone Löschen und dann erneut ein Pairing ausführten (Seite 7).

Es kann keine Verbindung hergestellt werden.

Schlagen Sie die Erläuterungen zum Pairing und zum Herstellen einer Verbindung im Handbuch zu dem anderen Gerät usw. nach und führen Sie den Vorgang erneut aus.

Der Name des erkannten Geräts wird nicht angezeigt.

Je nach dem Status des anderen Geräts wird den Name möglicherweise nicht angezeigt.

EsistkeinRufzeichenzuhoren.

Erhöhen Sie die Lautstärke, während ein Anruf eingegt.

Die Stimme des Geschäftseinnehmers ist sehr leise.

Erhöhen Sie die Lautstärke während eines Telefongesprächs.

Der Geschäftseinnehmer teilt Ihnen mit, dass die Lautstärke zu hoch oder zu niedrig ist.

Stellen Sie den Pegel für [Mikrofonverstärkung] ein (Seite 13).

Bei Telefongesprächen ist ein Echo oder Rauschen zu horen.

Verringern Sie die Lautstärke.
Wenn Umgebungsgeräusche das Telefongesprach überlagern, versuchen Sie, diese Gerausche zu reduzieren.

• Wenn beispiselsweise das Fenster geöffnet ist und Straβenlärn hereindringt, schließen Sie das Fenster.
• Wenn die Klimaanlage laut ist, drehen Sie diese herunter.

Die Tonqualität beim Telefonieren ist nicht gut.

Die Tonqualität beim Telefonieren hängt von den Empfangsbedingungen des Mobiltelefons ab.
- Fahren Sie bei schlechtem Empfang mit dem Auto an eine Stelle, an der der Empfang fur das Mobiltelefon better ist.

Die Lautstärke des verbundenen BLUETOOTH-Geräts ist zu niedrig oder zu hoch.

Der Lautstärkepegel variiert je nach BLUETOOTH-Gerät.
Verringern Sie die Lautstärkeunterschiede zwischen thisem Gerat und dem BLUETOOTH-Gerat (Seite 11).

Beim Audio-Streaming kommt es zu Tonsprüngen oder die BLUETOOTH-Verbindung schlägt fehl.

Verringern Sie den Abstand zwischen diesen Gerät und dem anderen BLUETOOTH-Gerät.
Wenn sich das BLUETOOTH-Gerät in einem Etui befindet, das die Signalübertragung stört,nehmen Sie es während des Betriebs aus dem Etui.
In der Höhe werden einige BLUETOOTH- oder andere Geräte (z. B. Amateurfunkgeräte) verwendet, die Funkwellen ausstrahlen.
- Schalten Sie die anderen Geräte aus.
- Vergroßern Sie den Abstand zwischen diesen Gerät und anderen Geräten.
Der Wiedergabeton setzen einen Moment lang aus, wenn these Gerät mit einem Mobiltelefon verbunden wird. Dies ist keine Fehlfunktion.

Das verbundene BLUETOOTH-Gerät lassst sich beim Audio-Streaming nicht steuern.

Überprüfen Sie, ob das verbundene BLUETOOTH-Gerät das Profil AVRCP unterstützt.

Eine Funktionen stehen nicht zur Verfügung.

Vergewissern Sie sich, dass das verbundene Gerät die betreffenden Funktionen untersucht.

Ein Anruf wird unbeabsichtigt entgegenommen.

Das verbundene Telefon ist so eingestellt, dass automatisch ein Anruf gestartet wird.
[Automatisch antwerten] ist an thisem Gerät auf [EIN] gesetzt (Seite 14).

Das Pairing ist aufgrund einer Zeitüberschreitung fehlgeschlagen.

Je nach dem verbundenen Gerät ist das Zeitlimit für das Pairing sehr kurz. Versuchen Sie, das Pairing in der vorgegebenen Zeit abzuschließen.

Das Pairing ist nicht möglich.

Nach dem Initialisieren these Geräts kann möglicherweise kein Pairing zwischen diesen und einem anderen BLUETOOTH-Gerät ausgeführten werden, wenn sich die Pairing-Informationen these Geräts auf dem BLUETOOTH-Gerät befinden. Löschen Sie in dieser Fall die Pairing-Informationen these Geräts vom BLUETOOTH-Gerät und führen Sie das Pairing dann erneut durch.

Die BLUETOOTH-Funktion lasst sich nicht verwenden.

Schalten Sie die Zündung aus. Warten Sie eine Weile und drehen Sie die Zündung dann in die Position ACC.

Bei einem Anruf über die Freisprecheinrichtung wird über die Laufsprecher des Fahrzeugs kein Ton ausgegeben.

Wenn der Ton über das Mobiltelefon ausgegeben wird, stellen Sie these so ein, dass der Ton über die Lautsprecher des Fahrzeugs ausgegeben wird.

Android Auto

Das Symbol für Android Auto erscheint nicht auf dem HOME-Bildschirm.

Überprüfen Sie Ihr Android-Mobiltelefon und akzeptieren Sie die Haftungsausschlüsse und Genehmigungsanforderungen zur Nutzung von Android Auto auf Ihr Android-Mobiltelefon.
Die App Android Auto ist nicht auf Ihrem Android-Mobiletelefon installiert.

• Laden Sie die App Android Auto herunter und installieren Sie sie auf Ihr hem Android-Mobiletelefon.

Ihr Android-Mobiltelefon ist nicht mit Android Auto kompatibel.
- Ein Android-Mobiltelefon mit Android 5.0 oder höher ist erforderlich. Einzelheiten dazu finding Sie in der(Liste der kompatiblen Modelle auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.
Trennen Sie Ihr Android-Mobiltelefon vom USB-Anschluss und schlieBen Sie es wieder an.
Android Auto ist in manchen Ländern bzw. Regionen möglichwerse nicht erhältlich.

Meldungen

Allgemeines

Wdg.这点 Inhalts nicht möglich.

Die zurzeit ausgewählten Inhalte können nicht wiedergegeben werden oder werden bis zum nachsten Inhalt übersprungen.
- Das Dateifornat der Inhalte wird nicht understands. Überprüfen Sie, welche Dateiformate understands werden (Seite 20).

Gerat reagiert nicht

Dieses Gerät erkennt das angeschlossene USB-Gerät nicht.

Trennen Sie das USB-Gerät von diesen Gerät und schließen Sie es dann wieder an.
- Überprüfen Sie, ob das USB-Gerät von thisem Gerät unterstützen wird.

Keine spielbaren Daten

Auf dem USB-Gerät befinden sich keine Daten, die wiedergegeben werden können.
-Speichern Sie Musikdaten/-dateien auf dem USB-Gerat.

Uberstromwarning b. USB-Eing.

Das USB-Gerat ist überlastet.

• Losen Sie das USB-Gerät.
• Zeigt an, dass das USB-Gerät nicht einwandfrei Funktioniert oder dass ein nicht Unterstützunges Gerät angeschlossen ist.

USB-Gerät nicht Unterstützung

Einzelheiten zur Kompatibilität des USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

USB-Hub nicht Unterstützung

USB-Hubs werden von dieser Gerät nicht understandsit.

BLUETOOTH

Bluetooth-Gerät wurde nicht gefunden.

Dieses Gerät kann ein BLUETOOTH-Gerät, zu dem eigentlich eine Verbindung hergestellt werden kann, nicht erkennen.
- Überprüfen Sie die BLUETOOTH-Einstellung am zu verbindenden Gerät.
Die Listeder registrierten BLUETOOTH-Geräte enthaltkein Gerät.
- Führn Sie das Pairing mit einem BLUETOOTH-Gerät aus (Seite 7).

Freisprechanlage ist nicht verfügbar.

EsbestehtkeineVerbindungzueinem Mobittelefon.
- Stellen Sie eine Verbindung zu einem Mobiltelefon her (Seite 8).

Beim Verwenden einer Disc

Disc-Fehler

Dieses Gerät kann die Daten aufgrund eines Fehlers nicht einlesen.
Die Daten sind beschädigt.
Die Disc ist beschädigt.
Die Disc ist mit diesen Gerät nicht kompatibel.
Die Disc ist verschmutzt oder falsch herum eingelegt.
- Reinigen Sie die Disc bzw. legen Sie sie korrekt ein.
Die Disc kann aufgrund eines Problems nicht wiedergegeben werden.
- Legen Sie eine andere Disc ein.
Die Disc ist mit diesen Gerät nicht kompatibel.
- Legen Sie eine kompatible Disc ein.
Drucken Sie und erhmen Sie die Disc heraus.

Keine Disc-Wiedergabe möglich, falscher Regionalcode.

Die Wiedergabe der DVD ist aufgrund des unterschiedlichen Regionalcodes nicht zulässig.

Der Sound im Audioformat ist nicht hörbar.

Discs im DTS-Format werden nicht unterstützt. Wenn Sie das DTS-Format auswahlen, wird kein Ton ausgegeben.

-Mit DTS formatierte Discs konnen auf thisem Gerat nicht wiedergegeben werden.

Verwenden Sie eine Disc in einem kompatiblen Format (Seite 19).

Lenkradfernbedienung

Erneut versuchen

Beim Registrieren ist ein Fehler aufgetreten und alle registrierten Informationen werden gelöscht. - Führn Sie die Registrierung nochmals von vorne aus.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben{lsst, wenden Sie sich an einen Sony-Handler.

Wenn Sie das Gerät aufgrund einer Störung bei der Disc-Wiedergabe zur Reparatur bringen, bringen Sieitte auch die Disc mit, die eingelegt war, als das Problem zum ersten Mal auftrat.

Listeder Sprachcodes

Listeder Sprachcodes

Die Schreibung der einzelnen Sprachen entspricht der ISO-Norm 639: 1988 (E/F).

Code Sprache	Code Sprache	Code Sprache	Code Sprache
1027 Afar	1183 Irish	1347 Maori	1507 Samoan
1028 Abkhazian	1186 Scots Gaelic	1349 Macedonian	1508 Shona
1032 Afrikaans	1194 Galician	1350 Malayalam	1509 Somali
1039 Amharic	1196 Guarani	1352 Mongolian	1511 Albanian
1044 Arabic	1203 Gujarati	1353 Moldavian	1512 Serbian
1045 Assamese	1209 Hausa	1356 Marathi	1513 Siswati
1051 Aymara	1217 Hindi	1357 Malay	1514 Sesotho
1052 Azerbaijani	1226 Croatian	1358 Maltese	1515 Sundanese
1053 Bashkir	1229 Hungarian	1363 Burmese	1516 Swedish
1057 Byelorussian	1233 Armenian	1365 Nauru	1517 Swahili
1059 Bulgarian	1235 Interlingua	1369 Nepali	1521 Tamil
1060 Bihari	1239 Interlingue	1376 Dutch	1525 Telugu
1061 Bislama	1245 Inupiak	1379 Norwegian	1527 Tajik
1066 Bengali;	1248 Indonesian	1393 Occitan	1528 Thai
Bangla	1253 Icelandic	1403 (Afan)Oromo	1529 Tigrinya
1067 Tibetan	1254 Italian	1408 Oriya	1531 Turkmen
1070 Breton	1257 Hebrew	1417 Punjabi	1532 Tagalog
1079 Catalan	1261 Japanese	1428 Polish	1534 Setsswana
1093 Corsican	1269 Yiddish	1435 Pashto;	1535 Tonga
1097 Czech	1283 Javanese	Pushto	1538 Turkish
1103 Welsh	1287 Georgian	1436 Portuguese	1539 Tsonga
1105 Danish	1297 Kazakh	1463 Quechua	1540 Tatar
1109 German	1298 Greenlandic	1481 Rhaeto-	1543 Twi
1130 Bhutani	1299 Cambodian	Romance	1557 Ukrainian
1142 Greek	1300 Kannada	1482 Kirundi	1564 Urdu
1144 English	1301 Korean	1483 Romanian	1572 Uzbek
1145 Esperanto	1305 Kashmiri	1489 Russian	1581 Vietnamese
1149 Spanish	1307 Kurdish	1491 Kinyarwanda	1587 Volapük
1150 Estonian	1311 Kirghiz	1495 Sanskrit	1613 Wolof
1151 Basque	1313 Latin	1498 Sindhi	1632 Xhosa
1157 Persian	1326 Lingala	1501 Sangho	1665 Yoruba
1165 Finnish	1327 Laothian	1502 Serbo-	1684 Chinese
1166 Fiji	1332 Lithuanian	Croatian	1697 Zulu
1171 Faroeese	1334 Latvian;	1503 Singhalese
1174 French	Lettish	1505 Slovak
1181 Frisian	1345 Malagasy	1506 Slovenian	1703 Nicht angegeben

Anschluss/Installation

Vorsichtsmaßnahmen

SchlieBen Sie alle Masseleitungen an einen gemeinsamen Massepunkt an.

• Achten Sie darauf, dass die Leitungen nicht unter einer Schraube oder zwischen beweglichen Teilen, wie z. B. in einer Sitzschiene, eingeklemmt werden.
  Schalten Sie, bevor Sie irgendwelche Anschluss vornehmen, die Zündung des Fahrzeugs aus, um Kurzschluss zu vermeiden.
  SchlieBen Sie die Stromversorgungsleitung 1 an\ deses Gerat und die Lautsprecher an, bevor Sie\ sie an den Hilfsstromanschluss anschreiben.
  Aus Sicherheitsgrunden mussen alle lose, nicht angeschlossenen Leitungen mit Isolierband abgeklebt werden.

Sicherheitsmaßnahmen

Wahlen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht hinterlich ist.
Installieren Sie das Gerät nicht an einer Stelle, and der es Staub, Schmutz, übermögen Erschütterungen oder hohen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht oder in der Nähe der Heizung.
-Verwenden Sie ausschließlich die mitgelieferten Montageteile. Nur mit diesen Teilen{lsst sich das Gerät sichere montieren.

Hinweis zur Stromversorgungsleitung (gelb)

Wenn Sie这点 Gerät zusammen mit anderen Stereokomponenten anschließen, muss der Autostromkreis, an den die Geräte angeschlossen sind, einen hohenen Ampere-Wert aufweisen als die Summe der Ampere-Werte der Sicherungen an den einzelnen Komponenten.

Einstellen des Montagewinkels

Achten Sie daraufuf, dass der Montagewinkel geringer ist als 45^

Teileliste für die Installation

①

(2)

5 × . 8 ~mm

×4

(3)

(4)

5

(6)

⑦

(8)

(9)

×2

• In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführrt.
  Bewahren Sie die Lösenschlüssel (9) zur späteren Verwendung auf. Sie benötigen sie auch, wenn Sie das Gerät aus dem Fahrzeug ausbauen wollen.

Anschluss

1 Nicht mitgeliefert
2 Lautsprecherimpedanz: 4 Ω - 8 Ω × 4
3 Cinchkabel (nicht mitgeliefert)
4 Verwenden Sie je nach Fahrzeugtyp einen Adapter für eine per Kabel angeschlossene Fernbedienung (nicht mitgeliefert). Einzelheiten zum Verwenden der Kabelfernbedienung finden Sie unter „Verwenden der Kabelfernbedienung" (Seite 33).
5 Führn Sie das Mikrofoneingangskabel so, dass es beim Fahren nicht hinderlich ist, unabhängig davon, ob es gerade in Gebrauch ist oder nicht. Sichern Sie das Kabel mit einer Kabelklemme usw., falls es durch den Fußbraum geführt werden muss.
6 Weitere Informationen zum Installieren des Mikrofons finden Sie unter „Installieren des Mikrofons" (Seite 33).
*7 Wenn Sie ein Smartphone an das Hauptgerät anschließen wollen, ist ein geeignetes Kabel (nicht mitgeliefert) erforderlich.

*9 Für das Navigationsmodul XANV400 (nicht mitgeliefert)

Vornehmen der Anschlüsse

Wenn Sie eine Motorantenne ohne Relaiskästchen verwenden und these Gerät mit dem mitgelieferten Stromversorgungsverbindungskabel ① anschließen, kann die Antenne beschädigt werden.

An den Laufsprecheranschluss des Fahrzeugs

1	Heckloutsprecher(rechts)	⊕	Violett
2		⊗	Violettschwarz gestreift
3	Frontloutsprecher(rechts)	⊕	Grau
4 ⊙			Grauschwarz gestreift
5	Frontloutsprecherlinks)	⊕	Weiß
6 ⊙			Weißschwarz gestreift
7	Heckloutsprecherlinks)	⊕	Grün
8 ⊕			Grünsschwarz gestreift

2 An den Stromanschluss des Fahrzeugs

12	Kontinuierliche Stromversorgung	Gelb
13	Steuerung für Motorantenne/Endverträker (REM OUT)	Blauweiß gestreift
14	Geschaltete Beleuchtungsstrom-versorgung	Orangeweiß gestreift
15	Geschaltete Stromversorgung	Rot
16	Masse Schwarz

An die Parkbremsenschaltleitung

Die Montageposition der Parkbremsenschaltleitung hangt vom Fahrzeug ab.

Die Parkleitung (hellgrün) des Stromversorgungsverbindungskabels ① muss unbedingt an die Parkbremnsenschaltleitung angeschlossen werden.

Bei Handbremse Bei FuBbremse

An den +12-V-Stromversorgungsanschluss des Rückfahrscheinwerferkabels am Fahrzeug (nur bei Anschluss einer Rückfahrkamera)

Anschluss für Stromversorgung des Speichers

Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit Strom versorgt.

Laatsprecheranschluss

• Schalten Sie das Gerät vor dem Anschlieben der Laufsprecher aus.
  -Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden.

Monitoranschluss

Wenn ein Fondmonitor verwendet werden soll,
erden Sie die Parkbremsenschaltleitung.

Stromanschlussdiagramm

Stellen Sie die Position des Hilfsstromanschlusses bei ihrer Fahrzeug fest und nehmen Sie die Anschlüsse entsprechend dem Fahrzeug richtig vor.

Hilfsstromanschluss

Normaler Anschluss
Gelb Gelb

12	Kontinuierliche Stromversorgung	Gelb
15	Geschaltete Stromversorgung	Rot

Wenn die Position der roten und gelben Leitung vertauscht ist

Gelb Gelb

12	Geschaltete Stromversorgung	Gelb
15	Kontinuierliche Stromversorgung	Rot

Bei einem Fahrzeug mit Zündschloss ohne Zubehörposition ACC oder I

Stellen Sie die Anschlüsse her, schlieBen Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung des Fahrzeugs. Sollten beim AnschlieBen des Geräts Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an den Fahrzeughändler.

Installieren des Mikrofons

Damit bei Freisprechanrufen ihre Stimme übertragen werden kann, müssen Sie das Mikrofon ③ installieren.

Clip (nicht mitgeliefert)

Vorsichtsmaßnahmen

• Es ist sehr gefährlich, wenn sich das Kabel um die Lenksäule oder den Schalthebel wickelt. Achten Sie unbedingt daraufuf, dass das Kabel und andere Teile beim Fahren nicht hinderlich sind.
• Wenn Ihr Auto mit Airbags oder anderen Aufprallschutzsystemen ausgestattet ist, wenden Sie sich vor der Installation an den Handler, bei dem Sie diesen Gerät erworben haben, oder an den Autohandler.

Hinweis

Reinigen Sie die Oberfläche des Armaturenbretts mit einem trockenen Tuch, bevor Sie das doppelseitige Klebeband 4 anbringen.

Verwendend der Kabelfernbedienung

Bei Verwendung der Lenkradfernbedienung

Das Verbindungskabel RC-SR1 (nicht mitgeliefert muss vor dem Gebrauch angeschlossen werden.

1 Zum Aktivieren der Lenkradfernbedienung wahlen Sie [Allgemeine Einstellungen] [Lenkbet. ben.def.] und nehmen die Registrierung vor (Seite 16). Wenn die Registrierung abgeschlossen ist, steht die Lenkradfernbedienung zur Verfügung.

Hinweise zum Anschlieben des Verbindungskabels RC-SR1 (nicht mitgeliefert)

• Einzelheiten dazu finding Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Schlieben Sie alle Kabeladern ordnungsgemäß an die entsprechenden Adern an. Bei einem falschen Anschluss kann das Gerät beschädigt werden.
• Es empfieht sich, den Handler oder einen erfahrenen Techniker zu Rate zuziehen.

Bei Verwendung der Kabelfernbedienung

1 Zum Aktivieren der Kabelfernbedienung setzen Sie [Lenkbetätigung] unter [Allgemeine Einstellungen] auf [Preset] (Seite 16).

Verwendend der Rückfahrkamera

Die Rückfahrkamera (nicht mitgeliefert) muss vor dem Gebrauch installiert werden. Das Bild von einer an den Anschluss CAMERA IN (REAR) angeschlossenen Rückfahrkamera wird in folgenden Fälle angezeigt:

Der Rückfahrscheinwerfer des Fahrzeugs leuchtet (oder der Schaltebel befindet sich in der Position R (Rückwartsgang)).
- Sie drücken HOME und berühren [Kamera] und dann [Heck].

Installation

Montierendes Geratsim Armaturenbrett

Vergewissern Sie sich vor der Montage, dass die Verriegelungen an beiden Seiten der Halterung ⑦ um 3,5mm nachinnengebogen sind.
Informationen zum Vorgehen bei japanischen Fahrzeugen finden Sie unter „Montieren des Gerats in einem japanischen Fahrzeug" (Seite 34).

1 Platzieren Sie die Halterung ⑦ im Armaturenbrett und biegen Sie dann die Klammern nach auBen, um einen sicheren Halt zu gewährleisten.

2 Montieren Sie das Gerät an der mitgelieferten Halterung ⑦.

Hinweise

• Wenn die Verriegelungen gerade oder nach außen gebogen sind, ist das Gerät nicht sicher installiert und kann hereausrutschen.
• Achten Sie darauf, dass die 4 Verriegelungen an der Schutzumrandung (8) fest in den Kerben am Gerät sitzen.

Montieren des Geräts in einem japanischen Fahrzeug

Dieses Gerät lassst sich möglicherweise in einigen japanischen Fahrzeugen nicht einbauen. Wenden Sie sich in einem solchen Fall an ihren Sony-Handler.

Wenn Sie这点es Gerat an den eingebauten Halterungen des Fahrzeugs montieren, befestigen Sie es mit den mitgelieferten Schrauben ② in den für den jeweiligen Fahrzeugtyp geeigneten Schraubenbohrungen: T für TOYOTA und N für NISSAN.

Hinweis

Um Fehlfunktionen zu vermeiden, verwenden Sie zum Einbau den Geräts nur die mitgelieferten Schrauben ②.

Austauschen der Sicherung

Wenn Sie eine Sicherung ausauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Diese ist auf der Originalsicherung angegeben. Wenn die Sicherung

durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung bereits falls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an ihren Sony-Handler.

Technische gegevens 21

Problemen oplossen. 23

Meldingen 27

Taalcodelijst. 28

Hiermee kurz u automatisch afstemmen.

E

Hiermee cunt u handmatig afstemmen.

Hiermee kurz u automatisch deIRST gebelde person opniewu opbellen.

(telefoonboek)*

Algemeneinstellungen

Taal

Hiermee kunt u de weergavetaal selecteren:

[English], [Espanol], [Français], [Deutsch],

[Italiano], [Nederlands], [Portugues], [Pycckn],

[Inb][]

繁體中文

中国

Demo

Hiermee kunt u de demonstratie inschakelen:

[UIT], [AAN].

Datum/tijd

Datumformulaat

Hiermee kunt u de indeling selecteren:

[ \text{[DD/MM/YY]}, \text{[MM/DD/YY]}, \text{[YY/MM/DD]}. ]

Tijdformaat

Hiermee kunt u de indeling selecteren: [12-uurs], [24-uurs].

Opmerkingen overeiligkeit

Frequentiebereik: 20Hz - 15.000Hz

AM

Afstembereik: 531 kHz - 1.602 kHz

Antenneaansluiting:

Frequeniebereik: 20Hz - 20.000Hz

Harmonische verrorming: 0,05%

Gewicht: Ong. 1,7 kg

Audiobestanden können nicht aufgespeeld worden.

Apparaat reageert nicht

Hiermit erklärt Sony Corporation, dass diese Funktion der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

Eληνικα

Me tnv npouo a Sony Corporation 8nawvei oT, auT n oukeun nnpoi Touc opouc tnC odnyia c 2014/53/EU. To npec keiuevo tnc 8nawoc oumuopphioc E E diatioetai otnv akolouon ioosel6a oTo diakiktuo: http://www.compliance.sony.de/

Magyar

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu dieser Produkt abrufen möchten, rufen Sieitte folgende Website auf:

Ondersteuningssite

Registrieren Sie Ihr Produkt jetzt bei:

Registerer uw product nu online via:

http://www.sony.eu/mysony
