BEDIENUNGSANLEITUNG FRE CB 380 X TEKA

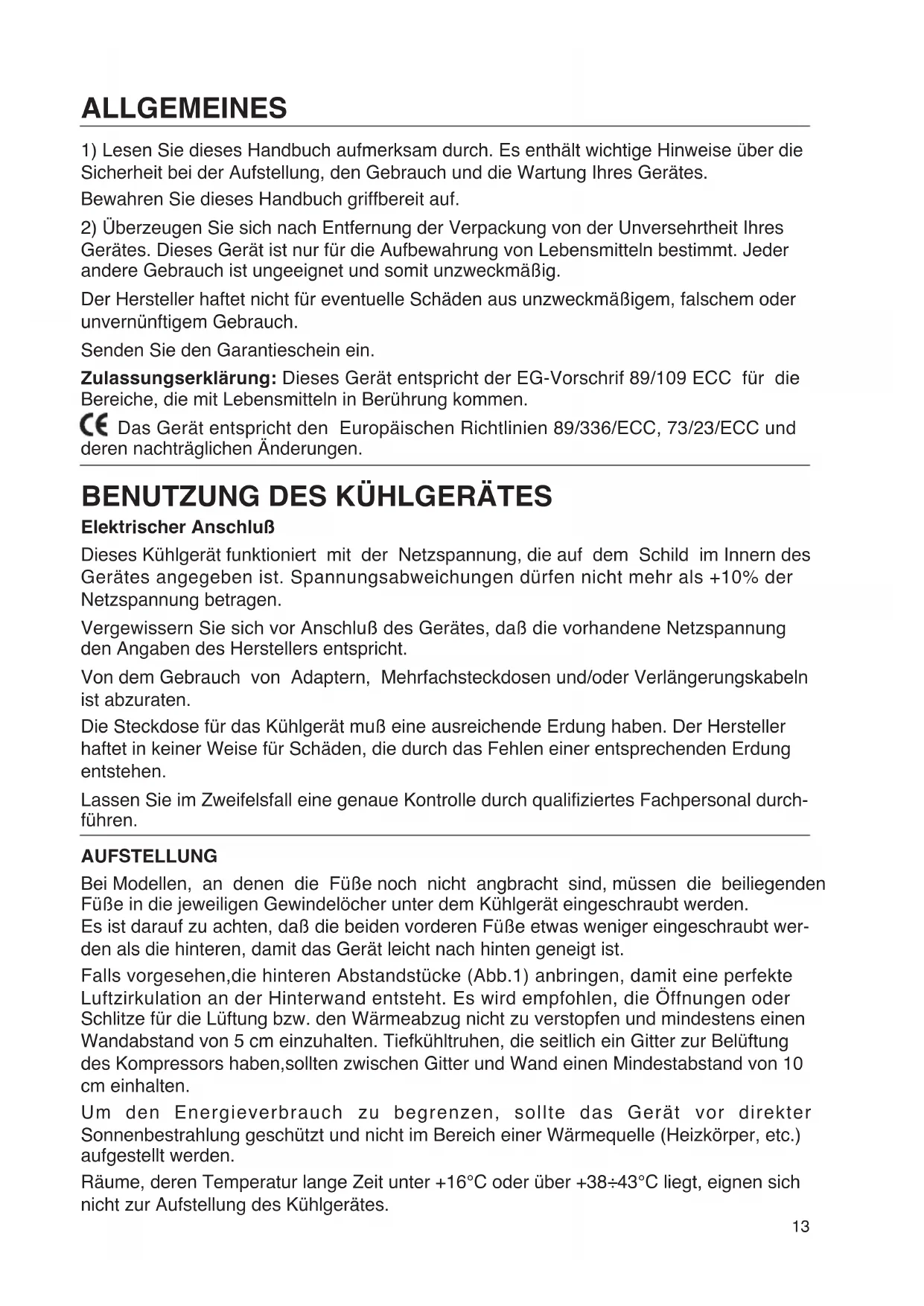

1) Lesen Sie dieses Handbuch aufmerksam durch. Es enthält wichtige Hinweise über die

Sicherheit bei der Aufstellung, den Gebrauch und die Wartung Ihres Gerätes. Bewahren Sie dieses Handbuch griffbereit auf.

2) Überzeugen Sie sich nach Entfernung der Verpackung von der Unversehrtheit Ihres

Gerätes. Dieses Gerät ist nur für die Aufbewahrung von Lebensmitteln bestimmt. Jeder andere Gebrauch ist ungeeignet und somit unzweckmäßig. Der Hersteller haftet nicht für eventuelle Schäden aus unzweckmäßigem, falschem oder unvernünftigem Gebrauch. Senden Sie den Garantieschein ein. Zulassungserklärung: Dieses Gerät entspricht der EG-Vorschrif 89/109 ECC für die Bereiche, die mit Lebensmitteln in Berührung kommen. Das Gerät entspricht den Europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachträglichen Änderungen.

BENUTZUNG DES KÜHLGERÄTES

Elektrischer Anschluß Dieses Kühlgerät funktioniert mit der Netzspannung, die auf dem Schild im Innern des Gerätes angegeben ist. Spannungsabweichungen dürfen nicht mehr als +10% der Netzspannung betragen. Vergewissern Sie sich vor Anschluß des Gerätes, daß die vorhandene Netzspannung den Angaben des Herstellers entspricht. Von dem Gebrauch von Adaptern, Mehrfachsteckdosen und/oder Verlängerungskabeln ist abzuraten. Die Steckdose für das Kühlgerät muß eine ausreichende Erdung haben. Der Hersteller haftet in keiner Weise für Schäden, die durch das Fehlen einer entsprechenden Erdung entstehen. Lassen Sie im Zweifelsfall eine genaue Kontrolle durch qualifiziertes Fachpersonal durch- führen. AUFSTELLUNG Bei Modellen, an denen die Füße noch nicht angbracht sind, müssen die beiliegenden Füße in die jeweiligen Gewindelöcher unter dem Kühlgerät eingeschraubt werden. Es ist darauf zu achten, daß die beiden vorderen Füße etwas weniger eingeschraubt wer- den als die hinteren, damit das Gerät leicht nach hinten geneigt ist. Falls vorgesehen,die hinteren Abstandstücke (Abb.1) anbringen, damit eine perfekte Luftzirkulation an der Hinterwand entsteht. Es wird empfohlen, die Öffnungen oder Schlitze für die Lüftung bzw. den Wärmeabzug nicht zu verstopfen und mindestens einen Wandabstand von 5 cm einzuhalten. Tiefkühltruhen, die seitlich ein Gitter zur Belüftung des Kompressors haben,sollten zwischen Gitter und Wand einen Mindestabstand von 10 cm einhalten. Um den Energieverbrauch zu begrenzen, sollte das Gerät vor direkter Sonnenbestrahlung geschützt und nicht im Bereich einer Wärmequelle (Heizkörper, etc.) aufgestellt werden. Räume, deren Temperatur lange Zeit unter +16°C oder über +38÷43°C liegt, eignen sich nicht zur Aufstellung des Kühlgerätes.Achten Sie darauf, daß eine ausreichende Luftzirkulation gewährleistet ist. Der Hersteller haftet nicht für Fehler, die aus fehlerhafter Aufstellung resultieren. HINWEISE ZUR KORREKTEN UND HYGIENISCHEN EINLAGERUNG VON LEBENS- MITTELN Der korrekte Gebrauch des Kühlschrankes und die Beachtung einiger einfacher Regeln bei der Lagerung von Lebensmitteln leisten einen wesentlichen Beitrag zur besseren Aufbewahrung des Kühlgutes. Hinweise zur korrekten Einlagerung Leicht verderbliche Speisen sollten im kältesten Bereich des Kühlschrankes (in der Regel unten, direkt über den Gemüseschalen) gelagert werden. Bereits gegartes, noch warmes Kühlgut sollte in luftdichte Behälter eingefüllt und erst nach Abkühlung in den mittleren Bereich des Kühlschrankes eingelagert werden. Obst und Gemüse sind in den dafür vergesehenen Gemüseschalen im unteren Bereich des Kühlschrankes aufzubewahren. Hinweise zur hygieneschen Aufbewahrung Entfernen Sie die Umverpackung der Lebensmittel, bevor Sie diese in den Kühlschrank einlagern. Frische Lebensmittel sollten vor Einlagerung in Folie eingewickelt werden, damit sie län- ger frisch bleiben und eine Geruchsbildung vermieden wird. Lagern Sie die Lebensmittel so ein, daß die Luftzirkulation im Inneren des Kühlschrankes gewährleistet ist. Reinigen Sie den Kühlschrankinnenraum in regelmäßigen Abständen. Benutzen Sie hier- zu einen umweltfreundlichen milden Haushaltsreiniger. Zur Beseitigung eventueller Gerüche und Bakterien können Sie Essigwasser benutzen.

INFORMATIONEN ZUR UMWELTFREUNDLICHEN ENTSORGUNG

Entsorgung der Verpackung Entsorgen Sie bitte die Verpackung ordnungsgemäß, indem Sie die verschiedenen Materialien (Styropor, Pappe, Kartonage usw) vorsortieren und getrennt in den dafür vor- gesehenen Abfallbehältem deponieren. Wenn Sie das Gerät nach Jahren außer Betrieb nehmen, muß das Kältemittel entsorgt werden, bevor es zur Deponie transportiert wird. Bitte wenden Sie sich an Ihren Fach- händler oder die vorhandenen kommunalen Entsorgungseinrichtungen. Achtung Dieses Gerät ist FCKW-frei. Der Kältekreislauf ist mit dem FKW R 134a gefüllt oder ande- renfalls mit dem Naturgas R 600 a (zusätzlich FKW-frei). Genauere Informationen ent- nehmen Sie bitte dem Typenschild im Innern des Geräts. Für die Reinigung dürfen keine anderen Gegenstände oder Verfahren eingesezt werden als die in dem entsprechenden Abschnitt dieser Bedienungsanleitung baschriebenen,um Beschädigungen des Geräts zu vermeiden. Für die Geräte mit dem Kältemittel Isobutan (R 600 a) gilt Isobutan ist ein umweltfreundliches, aber brennbares Naturgas Es ist deshalb unver- zichtbar sicherzustellen, daß: - das Gerät in einem Raum aufgestellt wird, in dem mindestens 3 Kubikmeter Rauminhalt

frei sind; - die Belüftungsöffnungen des Gerätes freigelassen und gereinigt werden; - der Kühlkreislauf des Geräts nicht beschädigt wird, weder intern durch das Benutzen schneidender oder stechender Gegenstäde noch extern durch das unsachgemäße Reinigen des Verflüssigers.

BENUTZUNG DES KÜHLSCHRANKTEILS

Um Aroma, Nährwert und Frische aller unterzubringenden Lebensmittel in der besten Weise zu bewahren, empfehlen wir, sie vorsichtshalber in Aluminium- oder Plastikfolie einzuwickeln oder in die dafür vorgesehenen Behälter mit Deckel hineinzulegen. Dies verhindert außerdem, daß die Gerüche einander überlagern. Wir raten, die Lebensmittel wie im folgenden beschrieben unterzubringen: Fleisch im allgemeinen, Wurstwaren, Fisch: auf der Abstellfläche (Gitterrost oder Glasboden) über der Obst- und Gemüseschale . Gekochte Lebensmittel, Kuchen usw.: auf den darüber liegenden Abstellflächen. Bier und Milchprodukte: in der Türinnenseite des Gerätes. Obst und Gemüse: Damit sie länger frisch bleiben, empfiehlt es sich, Obst und Gemüse in durchlöcherten Plastikbeuteln in der Gemüseschale zu lagern. Produkte in Dosen: Nachdem die Dose geöffnet worden ist, den restlichen Inhalt heraus- nehmen und in einem anderen Behältnis aufbewahren, das nicht aus Metall besteht. Wichtig: Sorgen Sie für eine freie Luftzirkulation zwischen den unterschiedlichen Ver- packungen. Gekochte Lebensmittel nur im abgekühlten Zustand und Flüssigkeiten nur in Behältern mit Deckeln einlegen. ZEICHENERKLÄRUNG Kühlschrank Das Tiefkühlfach eignet sich für die Aufbewahrung von Lebensmitteln für kurze Zeit, ca. eine Woche. Kühlschrank Das Tiefkühlfach eignet sich für die Aufbewahrung von Lebensmitteln für einen mittleren Zeitraum, ca.einen Monat. Kühlschrank Das Tiefkühlfach eignet sich für das Einfrieren und Tiefkühlen von Lebensmitteln für lange Zeit, ca. drei Monate. Kühlschrank Das Tiefkühlfach eignet sich für die Aufbewahrung von Lebensmitteln, entsprechend den Angaben der Einfriertabelle. TEMPERATURREGELUNG Raumtemperatur, Häufigkeit der Türöffnungen und Menge der zu kühlenden Lebensmittel beeinflussen die Innentemperatur des Kühlgerätes. Die Innentemperatur wird durch einen Thermostaten geregelt. Durch Drehen des Thermostatknopfes kann die Temperatureinstellung verändert werden. Bei Einstellung "0" ist die Kühlung ausgeschaltet. Es wird empfohlen, den Thermostat auf eine mittlere Position einzustellen. Wird der Temperaturknopf im Uhrzeigersinn weiter gedreht, erhält man eine niedrigere Temperatur.

❋16 Wenn die Raumtemperatur sehr hoch ist und das Gerät auf eine sehr niedrige Temperatur eingestellt ist, kann es vorkommen, daß der Kompressor ununterbro- chen läuft, was zu einer Reifbildung führen kann. In diesem Fall muß der Thermostatknopf auf eine höhere Temperatur eingestellt werden. SCHALTBRETT FÜR EINGBAUGERÄTE MIT EINEM UND ZWEI KOMPRESSOREN (Abb. 2) Bei der Ausführung mit zwei Kompressoren befindet sich der Temperaturregler für den Kühlbereich im Inneren des Kühlschrankes, während der Gefrierschrank über das Schaltbrett It. Abb. 2 gesteuert wird. Der Thermostat “D” steuert den Gefrierschrank. Auf der Position “0” ist der Gefrierschrank nicht in Betrieb. Durch Drehen des Knopfes im Uhrzeigersinn schaltet sich das Gerät ein, und die grüne Betriebsleuchte “A” leuchtet auf. Wenn der Knopf auf die Position “S” (Schnellgefrieren) gedreht wird, leuchtet die gelbe Kontrollampe “C’ auf, und der Kompressor schaltet auf Dauerbetrieb für 50 Stunden. Nach diesen 50 Stunden beginnt die Leuchte “C” zu blinken, um anzuzeigen, daß die Schnellgefrierphase beendet ist und der Thermostatknopf wieder auf Normalstellung gebracht werden muß. Die rote Leuchte “B” leuchtet auf, wenn die Tempreratur im Gefrierschrank nicht tief genug ist. Dies kann folgende Ursachen haben: - das Gerät ist gerade in Betrieb genommen worden, und die Temperatur ist noch nicht erreicht - die Tür ist offen geblieben bzw. ist nicht richtig geschlossen - einzufrierendes Kühlgut wurde gerade eingeführt. Die rote Kontrollampe schaltet sich aus, sobald die richtige Temperatur wieder erreicht wurde. Die Ausführung mit einem Kompressor verfügt über einen einzelnen Regler, vgl. Abb. 2. Der Thermostat “D” steuert sowohl den Kühlschrank als auch den Gefrierschrank. Auf der Position “0” sind Kühlschrank und Gefrierschrank nicht in Betrieb. Durch Drehen des Knopfes im Uhrzeigersinn schaltet sich das Gerät ein, und die grüne Betriebsleuchte “A” leuchtet auf. Wenn der Knopf auf die Position “S” (Schnellgefrieren) gedreht wird, leuchtet die gelbe Kontrollampe “C” auf, und der Kompressor schaltet auf Dauerbetrieb für 6 Stunden. Nach diesen 6 Stunden beginnt die Leuchte “C” zu blinken, um anzuzeigen, daß der Thermostatknopf wieder auf Normalstellung gebracht werden muß. Die rote Leuchte “B” leuchtet auf, wenn die Temperatur im Gefrierschrank nicht tief genug ist. Dies kann folgende Ursachen haben: - das Gerät ist gerade in Betrieb genommen worden, und die Temperatur ist noch nicht erreicht - die Tür ist offen geblieben bzw. ist nicht richtig geschlossen - einzufrierendes Kühlgut wurde gerade eingeführt. Die rote Kontrollampe schaltet sich aus, sobald die richtige Temperatur wieder erreicht wurde. SCHALTBRETT (Abb.4B – Abb.13) KÜHL-/GEFRIERKOMBINATION MIT 2 KOMPRESSOREN Der Thermostat “A” steuert den Gefrierbereich. Durch Drehen des Schalters im Uhrzeigersinn wird der Gefrierschrank eingeschaltet. Die grüne Kontrolleuchte “B” und die rote Alarmleuchte “C” leuchten auf. Die rote Alarmleuchte “C” schaltet sich automati-17 sch ab, wenn die vorgesehene Innentemperatur erreicht wird. Bei den Modellen mit Schaltbrett wie in der Abb. 4b, leuchtet die gelbe Kontrolleuchte “E” auf, wenn die Schnellgefriertaste “F” gedrückt wird. Bei den Modellen mit Schaltbrett wie in der Abb. 13, dagegen, leuchtet sie auf , wenn man den Schalter “A” auf die Position “SUPER” dreht. Der Thermostat “H” steuert den Kühlbereich. Auf der Position “0” ist der Kühlschrank nicht im Betrieb. Durch Drehen des Schalters “H” im Uhrzeigersinn schaltet sich der Kühlschrank ein, und die grüne Kontrollampe “G” leuchtet auf. SCHALTBRETT (Abb.4) KÜHL-/GEFRIERKOMBINATION MIT 1 KOMPRESSOR MIT ELEKTROVENTIL Der Thermostat “A” steuert den Gefrierbereich. Auf der Position “0” wird der Betrieb bei- der Bereiche, Kühl- und Gefrierteil, abgestellt. Durch Drehen des Schalters “H” im Uhrzeigersinn auf eine der anderen Positionen außer “0” wird der Betrieb des Kühlbereichs reguliert. Durch Drehen des Schalters “A” im Uhrzeigersinn wird der Gefrierbereich eingeschaltet. Die grüne Kontrolleuchte “B” leuchtet Auf und die rote Alarmleuchte “C” blinkt. Dieser Vorgang ist nur bei der Inbetriebnahme des Gerätes vorzunehmen. Die vier grünen Kontrolleuchten “D” zeigen die Temperatur im Gefrierteil an. Die ange- zeigte Temperatur entspricht in etwa der im Gefrierschrank gemessenen Durchschnittstemperatur. Die gelbe Kontrolleuchte “E” leuchtet auf, wenn die Schnellgefriertaste ”F” ca. 4 Sekunden lang gedrückt wird, wodurch der Kompressor im Dauerbetrieb läuft. Der Thermostat “H” steuert den Kühlbereich. Auf der Position “0” ist der Kühlbereich außer Betrieb. Durch Drehen des Schalters “H” im Uhrzeigersinn schaltet sich der Kühlschrank ein, und die grüne Kontrolleuchte “G” leuchtet auf (nur wenn der Thermostatschalter “A” auf einer beliebigen Position außer “0” steht). Der Kühlschrank funktioniert nur, wenn die grüne Kontrolleuchte “B” eingeschaltet ist. Alarmsignal: Wenn das rote Lämpchen “C” blinkt und eine der vier grünen Leuchten “D” eingeschaltet ist, heißt das, daß im Gefrierschrank wegen Stromausfalls oder einer ande- ren Störung für eine Zeitlang eine Temperatur über 0°C herrschte. Um die blinkende rote Leuchte abzuschalten, drücken Sie einige Sekunden lang die Taste “F”. Damit Ihr Gefrierschrank korrekt betrieben wird, empfehlen wir, den Thermostatknopf so einzustellen, daß auf dem Thermometer die grüne Kontrolleuchte “X” aufleuchtet. So wird Ihr Gefriergut bei optimaler Temperatur aufbewahrt. SCHALTBRETT (Abb.13) KÜHL-/GEFRIERKOMBINATION MIT 1 KOMPRESSOR MIT ELEKTROVENTIL Der Thermostat “A” steuert den Gefrierbereich. Auf der Position “0” wird der Betrieb bei- der Bereiche, Kühl- und Gefrierteil, abgestellt. Durch Drehen des Schalters “H” im Uhrzeigersinn auf eine der anderen Positionen außer “0” wird der Betrieb des Kühlbereichs reguliert. Durch Drehen des Schalters “A” im Uhrzeigersinn wird der Gefrierbereich eingeschaltet. Die grüne Kontrolleuchte “B” leuchtet auf und die rote Alarmleuchte “C” blinkt. Sie schal- tet sich erst dann wieder aus, wenn die vorgesehene Temperatur im Gefrierschrank errei- cht wurde. Die gelbe Leuchte “E” leuchtet auf, wenn der Schalter “A” auf die Position “SUPER” gedreht wird, wodurch der Kompressor im Dauerbetrieb läuft. Der Thermostat “H” steuert den Kühlbereich. Auf der Position “0” ist der Kühlbereich außer Betrieb. Durch Drehen des Schalters “H” im Uhrzeigersinn schaltet sich der Kühlschrank ein, und die grüne Kontrolleuchte “G” leuchtet auf (nur wenn derThermostatschalter “A” auf einer beliebigen Position außer “0” steht). Der Kühlschrank funktioniert nur, wenn die grüne Kontrolleuchte “B” eingeschaltet ist. SCHALTBRETT (Abb. 4– Abb.4b – Abb.13) Die rote Alarmleuchte “C” zeigt an, daß die Temperatur im Gefrierschrank nicht tief genug ist. Das kann folgende Ursachen haben: - Das Gerät wurde gerade in Betrieb genommen - Die Tür wurde offen gelassen - Neues Gefriergut wurde eingeführt Der Gefrierschrank muß eine Temperatur von mindestens -18°C gewährleisten. WICHTIG: Die Zahlen auf dem Thermostatknopf (A) stehen in keiner Verbindung mit den Temperaturen auf den 4 grünen Kontrollampen (D). SCHALTBRETT (Abb. 12) Der Thermostat "A" steuert sowohl den Kühlschrank als auch den Gefrierschrank. Auf Position "0" sind Kühlschrank und Gefrierschrank nicht in Betrieb. Durch Drehen des Thermostatknopfes im Uhrzeigersinn wird das Gerät eingeschaltet. Die grüne Kontroll- Lampe (B) leuchtet auf. AUFBEWAHRUNG Bei einigen Geräten befindet sich über dem obersten Verdampfergitter ein zusätzliches 2-Sterne-Gefrierfach, das durch einen Aufkleber entsprechend gekennzeichnet ist. Das -Zeichen zeigt an, daß die Möglichkeit besteht, die Tiefkühlprodukte bei nie- driger Temperatur für lange Zeit aufzubewahren und auch frische Lebensmittel einzufrie- ren. Die Aufbewahrungszeiten sind eng mit der Beibehaltung der Temperatur verbunden, deswegen beeinflussen eventuelle Veränderungen die Aufbewahrungsdauer. Bei Stromausfall darf auf keinen Fall die Tür oder der Deckel geöffnet werden. Innerhalb von 10-12 Stunden verderben die eingefrorenen Lebensmittel nicht. Bei längeren Unterbrechungen müssen die Lebensmittel in Papier für Lebensmittel eingewickelt und möglichst in einem Kühlschrank oder zumindest an einem kühlen Ort aufbewahrt werden. In diesem Fall ist es ratsam, die Lebensmittel innerhalb von 24 Stunden zu verzehren oder sie zu kochen und dann wieder einzufrieren. GEFRIEREN Kombinationen mit Schaltbrett (Abb.2 – Abb.4 – Abb.4b – Abb.13) Um frische Produkte einzufrieren, empfehlen wir, das bereits tiefgefrorene Gefriergut ins Aufbewahrungsfach zu verlegen. 24 Stunden bevor das neue Gefriergut eingeführt wird, gehen Sie wie folgt vor: Schaltbrett (Abb.4 – Abb.4b) Aktivieren Sie die Funktion Schnellgefrieren durch Drücken der Taste “F” für ca. 4 Sekunden. Die gelbe Kontrolleuchte “E” leuchtet auf, um anzuzeigen, daß die Schnellgefrierphase angefangen hat. Nach 50 Stunden wird diese automatisch abge- schaltet und das Gerät kehrt zum Normalbetrieb zurück (die gelbe Leuchte “E” schaltet sich aus). Die Funktion Schnellgefrieren kann auch manuell unterbrochen werden: drücken Sie hierzu die Taste „F“ ca. 4 Sekunden lang. Schaltbrett (Abb.13) Schalten Sie die Funktion Schnellgefrieren ein durch Drehen des Schalters „A“ auf die Position „SUPER“. Die gelbe Kontrolleuchte “E” leuchtet auf, um anzuzeigen, daß die

❋19 Schnellgefrierphase angefangen hat. Nach 50 Stunden wird diese automatisch abge- schaltet (die gelbe Leuchte „E“ schaltet sich aus). Um das Gerät auf die ursprüngliche Einstellung zurückzusetzen, drehen Sie den Schalter „A“ auf eine der Stufen für normalen Betrieb, außer SUPER. Schaltbrett (Abb.2) Einbau-Kombination mit 2 Kompressoren Schalten Sie die Funktion Schnellgefrieren ein durch Drehen des Schalters „D“ im Uhrzeigersinn auf die Position „S“. Die gelbe Kontrollampe „C“ leuchtet auf. Nach 50 Stunden, wenn die Schnellgefrierphase beendet ist, fängt die Leuchte „C“ an zu blinken, um anzuzeigen, daß der Thermostatknopf auf die Position für normalen Betrieb zurückversetzt werden muß. Kühl-Gefrierkombinationen ohne Schaltbrett bzw. mit Schaltbrett wie in Abb. 12 Lagern Sie die bereits tiefgefrorenen Lebensmittel falls notwendig um, um Platz für das Gefriergut zu schaffen. Je nach Menge der einzufrierenden Lebensmittel und Außentemperatur muß der Kompressor beim Gefrieren sehr niedrige Temperaturen erzeugen. Um zu vermeiden, daß beim Einfrieren auch im Kühlteil die Temperatur zu nie- drig wird, ist zu empfehlen, am Anfang der Gefrierphase den Thermostat um eine 1/2 Stufe herunterzuschalten. Ist der Gefriervorgang beendet, schalten Sie den Thermostat wieder auf die ursprüngliche Temperaturstufe zurück. Ausführung als Einbaugerät mit einem Kompressor und Schaltbrett (Abb. 2) Zusätzlich zu den o.g. Erläuterungen zu den Kühl-/Gefrierkombinationen ohne Schaltbrett gilt für diese Ausführung: Zum besseren Einrieren des Tiefkühlgutes bei Raumtemperaturen über 30°C wird empfohlen, ca. 6 Stunden vor dem Einfrieren den Thermostatknopf auf die Position “S” für Schnelles Einfrieren einzustellen. Wenn 6 Stunden abgelaufen sind (wenn die Lampe „C“ blinkt), bringen Sie den Thermostat auf eine beliebige Stellung für normalen Betrieb außer „S“. FÜR ALLE MODELLE: Die maximale Menge von Lebensmitteln, die laut europäischen Richtlinien eingefroren werden kann, ist auf dem Typenschild angegeben. Unsere Geräte werden It. ISO-Norm 8187 und DIN EN 28187 geprüft. Für Normprüfungszwecke beachten Sie bitte, daß die optimalen Gefrier-und Aufbewahrungsbedingungen gegeben sind, wenn alle Gefrierkörbe bis auf den untersten entfernt werden. ABTAUEN Die Kühlzelle taut automatisch ab, während der Kompressor außer Betrieb ist. In diesen Pausen fließen die Wassertropfen, die sich aufgrund des auftauenden Eises bilden, in die dafür vorgesehene Schale, die sich oberhalb des Kompressors befindet, der mit der ent- stehenden Wärme die Verdampfung bewirkt. Es ist ratsam, die Lebensmittel oder die Behälter nicht direkt an die Rückwand zu stellen. Für das Abtauen des Tiefkühlfaches wie folgt vorgehen: a) 24 Stunden vor dem Abtauen die Temperatur herunterregeln oder den Schalter auf "schnelles Einfrieren" stellen, damit die Temperatur der Nahrungsmittel möglichst weit sinkt. b) Die eingefrorenen Lebensmittel in Gefrierbeutel legen und in einem Kühlschrank oder in einem kühlen Raum unterbringen. c) Den Thermostat auf "0" stellen und, falls vorgesehen, den grünen Schalter ausschalten. d) Die Tür geöffnet lassen. e) Nach dem Abtauen das Innere des Gerätes trocknen und die vorher entnommenen Nahrungsmittel wieder hineinlegen.20 f) Den Kühlschrank in die anfängliche Position bringen, und das Gerät mit hoch eingestell- tem Thermostat laufen lassen. Abb. 9) Wichtig: Der Tiefkühler besitzt ein Abflußsystem des Tauwassers, das aus einem herausziehbaren Tropfenfänger am unteren Rand der Zelle besteht. Abb. 10) Wichtig: Bei einigen Modellen fließt das Abtauwasser vom Inneren des Gerätes über ein mit einem kleinen Stopfen abgedichteten Röhrchen zu einer Tauwasserführung im Sockel nach außen. Bei einigen Modellen muß die Abflußrinne aus dem Sockel heraus- gezogen und nach dem Abtauen wieder eingeführt werden (S. Abb. 10b). Vergessen Sie nicht, beim Abtauen den Stopfen vom Röhrchen zu entfernen, damit das Abtauwasser abfließen kann. Bringen Sie den Stopfen nach dem Abtauen wieder an. Getränkespender Bei einigen Modellen mit Getränkespender ist an der Innentür ein Flaschenbehälter mit Tropfenauffangschale angebracht. Montage-und Bedienungsanleitungen:

1) Abb. 8A - Das Gitter "K" bis zum Stopper nach vorne ziehen und den Behälter "H" von

der Innentür nach oben herausnehmen.

2) Abb. 8B - Den Spender "Z" aus dem Behälter "H" herausziehen, auf die Flasche

schrauben und in den Behälter zurückstecken.

3) Abb. 8A - Den Behälter "H" von oben nach unten in die beiden Halterungen an der Innentür

einrasten lassen und durch Drücken des Gitters "K" nach unten in der Innentür befestigen.

4) Abb. 8A - Nun ist der Getränkespender einsatzbereit. Zur Flüssigkeitsentnahme halten

Sie ein Glas unter dem Spender und drücken Sie das Glas nach oben.

5) Abb. 8A - Zur Reinigung der Tropfenauffangschale ziehen Sie das Gitter "K" nach

vorne heraus, säubern Sie die Auffangschale und schieben Sie das ebenfalls gereinigte Gitter wieder hinein. HINWEIS: Bei häufiger Nutzung des Spenders mit zuckerhaltigen Getränken sollte dieser ab und zu mit Wasser gereinigt werden. REINIGUNG Um eine Geruchsbildung zu vermeiden, ist eine periodische Reinigung des Geräteinneren wenigstens 2 bis 3 Mal pro Jahr angebracht. a) Vor Beginn eines jeden Säuberungs- oder Wartungsvorganges ist das Gerät durch Herausziehen des Steckers vom Stromnetz zu trennen. Das Stellen des Thermostaten auf "0" ist nicht ausreichend! b) Die Lebensmittel und die Eiswürfel aus dem Gerät herausnehmen. c) Abwarten, bis das Eis auf dem Verdampfer getaut ist. d) Das Geräteinnere mit lauwarmem Wasser mit einem Zusatz von 1 bis 2 Löffeln Natron reinigen, nachspülen und trocknen. ACHTUNG: Keine Scheuer-, Spül- oder Lösungsmittel verwenden! e) Die Lebensmittel wieder ins Gerät legen und das Gerät wieder anschalten. f) Reinigen Sie ab und zu die Wasserabflußöffnung mit dem eigens dazu bestimmten Zubehörteil (Abb. 5). Lassen Sie das Zubehörteil in der Wasserabflußöffnung stecken. Soll das Gerät längere Zeit nicht benutzt werden, ist nach gründlicher Reinigung die Tür anzulehnen und der Stecker nicht wieder in die Steckdose zu stecken. TECHNISCHER KUNDENDIENST Für eventuelle Reparaturen sollten Sie sich nur an einen vom Hersteller autorisierten Kundendienst wenden und die Verwendung von Originalersatzteilen verlangen.21 Eine Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen. Falls Ihr Kühlgerät nicht funktionieren sollte oder nicht normal läuft, kontrollieren Sie bitte folgende Punkte, bevor Sie den Kundendienst rufen:

1) Kommt Strom aus der Steckdose, an der das Gerät angeschlossen ist? Prüfen Sie

dies mit einem Spannungsmesser oder evtl. mit einer Lampe.

2) Sitzt der Netzstecker richtig in der Steckdose? Evtl. wieder richtig einstecken.

3) Steht der Thermostat auf "0"? Stellen Sie den Thermostatschalter wieder auf Betrieb.

4) Ist die Eisschicht auf dem Verdampfer und im Tiefkühlfach dicker als 4-5 mm? Tauen

Sie das Gerät ab (siehe "Abtauen").

5) Liegen die Lebensmittel so im Gerät, daß die Luft zirkulieren kann? Evtl. die

Lebensmittel anders hineinlegen.

6) Kann die Luft an der Geräterückseite frei um den Kondensator zirkulieren? Evtl. das

Gerät weiter von der Wand abrücken. Sollte Ihr Gerät trotzdem nicht funktionieren, rufen Sie den Kundendienst unter Nennung Ihres Modells (siehe Schild im Geräteinnenraum bzw. Garantieunterlagen); nur so wird ein schneller Service möglich sein. Wichtig: Die Erhitzung der Außenwand der Tiefkühlzelle deutet auf richtiges Funktionieren hin. WECHSELBARER TÜRANSCHLAG (nur bei einigen Modellen) siehe Abb. 3

1) Es ist ratsam, den Kühlschrank hinzulegen oder um 45° zu neigen, da an dem unteren

Teil des Gerätes gearbeitet werden muß, um das untere Scharnier zu entfernen.

2) Falls vorhanden, den Sockel entfernen.

3) Das untere Scharnier (und die entsprechenden Unterlegscheiben) lösen durch Lockern

der Schrauben A, (wie in Abb. 3).

4) Die untere Tür anlehnen.

5) Das mittlere Scharnier und die entsprechenden Unterlegscheiben durch Lockern der

Schrauben B, wie in Abb. 3 lösen.Bei den Modellen mit großer oberer Tür (Abb. 7d) öff- nen Sie die Tür, entfernen Sie den Stöpsel M und den Verschluß L. Entfernen Sie erst dann die Schrauben, die das mittlere Scharnier befestigen.

6) Die obere Tür abnehmen. Wenn ein Türstopper vorhanden ist (Abb. 7e), entfernen Sie

den Türstopper N auf der rechten Seite durch Drehen der entsprechenden Schraube. Entnehmen Sie aus der Zubehörtüte den linken Türstopper und befestigen Sie ihn mit der vorhin entfernten Schraube.

7) Die Kunststoffabdeckung vom Bedienfeld abnehmen, die das linke obere Scharnier

8) Den Stift C vom rechten oberen Scharnier abschrauben und links wieder anbringen.

Bei den Modellen mit großer oberer Tür (Abb. 7c) entfernen Sie die Stöpsel F-G, den Bolzen D und das obere Scharnier durch Drehen der entsprechenden Schrauben. Entnehmen Sie aus der Zubehörtüte das obere linke Scharnier H und befestigen Sie es am Gehäuse mit den vorhin entfernten Schrauben; montieren Sie den Bolzen D mit der entsprechenden Unterlegscheibe sowie die Stöpsel F-G. Durchbohren Sie die Membrane des Stöpsels G, damit das Scharnier durchdringen kann.

9) Die Tür wieder anbringen und zwar in umgekehrter Reihenfolge vorgehen (6-5-4-3-2).

Achtung: Auch die Abstandsunterlegscheiben zwischen Tür und Scharnier anbringen.

10) Die eventuell vorhandenen Griffe können durch Drehen der entsprechenden

Schrauben von der linken zur rechten Seite versetzt werden. Bei Griffen mit der Markenbezeichnung “M” (s. Abb. 7b) versetzen Sie diese über Kreuz von links nach rechts. Ziehen Sie den Markenaufkleber vom linken Griff ab. Entnehmen Sie den neuen Aufkleber vom mitgelieferten Zubehör, entfernen Sie die Schutzfolie und kleben Sie ihn auf den rechten Griff in den dafür vorgesehenen Bereich.11) Das Gerät wieder senkrecht stellen. Anmerkung: Mit dem mittleren Scharnier können die Türen genau ausgerichtet werden. WECHSELBARER TÜRANSCHLAG (nur bei einigen Modellen) siehe Abb. 7 Für Modelle, bei denen das untere Scharnier jeweils rechts und links montiert ist.

1) Es ist ratsam, den Kühlschrank um 45° zu neigen.

2) Entfernen Sie die Schrauben (A), die das mittlere Scharnier befestigen. Bei den Modellen

mit großer oberer Tür (Abb. 7d) öffnen Sie die Tür, entfernen Sie den Stöpsel M und den Verschluß L. Entfernen Sie erst dann die Schrauben, die das mittlere Scharnier befestigen.

3) Nehmen Sie die obere Tür ab. Wenn ein Türstopper vorhanden ist (Abb. 7e), entfernen

Sie den Türstopper N auf der rechten Seite durch Drehen der entsprechenden Schraube. Entnehmen Sie aus der Zubehörtüte den linken Türstopper und befestigen Sie ihn mit der vorhin entfernten Schraube.

4) Nehmen Sie das mittlere Scharnier ab.

5) Nehmen Sie die untere Tür ab.

6)Entfernen Sie von der Bedienblende und vom Sockel die jeweilige Kunststoffverblendung, die das obere linke bzw. untere linke Türscharnier abdeckt.

7) Schrauben Sie den Bolzen (B) des unteren rechten Scharniers ab und montieren Sie

dieses unten links wieder.

8) Schrauben Sie den Bolzen (B) des unteren rechten Scharniers ab und montieren Sie

dieses links wieder. Bei den Modellen mit großer oberer Tür (Abb. 7c) entfernen Sie die Stöpsel F-G, den Bolzen D und das obere Scharnier durch Drehen der entsprechenden Schrauben. Entnehmen Sie aus der Zubehörtüte das obere linke Scharnier H und befesti- gen Sie es am Gehäuse mit den vorhin entfernten Schrauben; montieren Sie den Bolzen D mit der entsprechenden Unterlegscheibe sowie die Stöpsel F-G. Durchbohren Sie die Membrane des Stöpsels G, damit das Scharnier durchdringen kann.

9) Montieren Sie die Türen wieder: befolgen Sie dabei die o.g. Schritte in umgekehrter

Reihenfolge (5-4-3-2). Bringen Sie auch die Distanzmuttern an, wo diese vorhanden sind.

10) Die eventuell vorhandenen Griffe können durch Drehen der entsprechenden

Schrauben von der linken zur rechten Seite versetzt werden. Bei Griffen mit der Markenbezeichnung “M” (s. Abb. 7b) versetzen Sie diese über Kreuz von links nach rechts. Ziehen Sie den Markenaufkleber vom linken Griff ab. Entnehmen Sie den neuen Aufkleber vom mitgelieferten Zubehör, entfernen Sie die Schutzfolie und kleben Sie ihn auf den rechten Griff in den dafür vorgesehenen Bereich.

11) Stellen Sie das Gerät wieder senkrecht auf.

MONTAGE DER DEKORPLATTEN BEIM 370 - 410 LITER KÜHLSCHRANK Maße der einzusetzenden Platten (siehe Abb. 11) Höhe Breite Stärke in mm. in mm. in mm. 370 L Gefrierschranktür 709 588 max 3 Kühlschranktür 976 588 max 3 410 L Gefrierschranktür 709 588 max 3 Kühlschranktür 1134 588 max 3 Notwendiges Werkzeug: Kreuzschraubenzieher

Ausführung: a) Den Rahmen der Gefrierschranktür abnehmen durch Lösen der Schrauben auf der rechten Türseite. b) Die oberen und unteren Schrauben lockern. c) Die Platte in den entsprechenden Schlitz des Rahmens einschieben. d) Den Rahmen wieder anbringen durch Anziehen der Schrauben, die oberen und unte- ren Schrauben festschrauben. Das gleiche gilt für die Kühlschranktür. SOLLTE DIE INNENLAMPE NICHT MEHR FUNKTIONIEREN, ERSETZEN SIE DIESE UNTER BEACHTUNG FOLGENDER SCHRITTE: - Ziehen Sie den Stecker aus der Steckdose heraus. - Nehmen Sie die Schutzabdeckung der Lampe ab. Bei den Modellen mit Deckenleuchte ziehen Sie hierzu die Befestigungslaschen nach vorne und nach unten, bei den Modellen mit seitlich angebrachter Lampenfassung drücken Sie das Unterteil nach unten und ziehen Sie es dann nach oben. - Schrauben Sie die Glühbirne ab und ersetzen Sie diese mit einer Original-Ersatzbirne. - Montieren Sie die Schutzabdeckung und stecken Sie den Stecker wieder in die Steckdose.GENERAL INFORMATION
