Serie 4 EasyComfort TDS4070 - Bügeleisen BOSCH - Kostenlose Bedienungsanleitung

Marke	Bosch
Modell	Serie 4 EasyComfort TDS4070
Produkttyp	Dampfbügelstation (Bügeleisen mit Dampferzeuger)
Verwendung	Dampf- und Trockenbügeln, alle bügelbaren Stoffe
Dampffunktion	Dauerndampf und SteamBoost (starker Dampfstoß durch Doppelklick)
Vertikaldampf	Ja, für Kleidung auf Bügeln und Vorhänge
Energiesparmodus	Eco-Modus mit Kontrollleuchte
Automatische Abschaltung	Nach 8 Minuten Inaktivität (Sicherheit und Energieeinsparung)
Entkalkung	Calc'nClean-System mit Kontrollleuchte und eigenem Behälter, automatischer Vorgang
Sicherheit	Bügeleisenverriegelung SecureLock, heiße Oberflächenanzeige, vor dem Befüllen Netzstecker ziehen, außerhalb der Reichweite von Kindern
Reinigung	Bügelsohle und Gehäuse mit feuchtem Tuch; keine Scheuermittel oder Chemikalien verwenden
Stromversorgung	Netzstecker mit Schutzkontakt (Nennspannung nicht angegeben)
Netzkabel	Länge nicht angegeben, mit integrierter Aufbewahrung
Dampfschlauch	Länge nicht angegeben, mit integrierter Aufbewahrung
Mitgeliefertes Zubehör	Calc'nClean-Behälter zur Entkalkung
Wasserkompatibilität	Leitungswasser; kann mit destilliertem Wasser gemischt werden (1:1 oder 1:2 je nach Härtegrad)
Pumpengeräusch	Normal beim Pumpen des Wassers
Erste Inbetriebnahme	Leichter Rauch möglich (Fettrückstände) – normal, verschwindet nach einigen Minuten

Häufig gestellte Fragen - Serie 4 EasyComfort TDS4070 BOSCH

Wie fülle ich den Wassertank?

Öffnen Sie den Einfülldeckel (9) und gießen Sie Leitungswasser bis zur max-Markierung ein (nicht überfüllen). Schließen Sie den Deckel. Verwenden Sie niemals Chemikalien, Duftstoffe oder Essig.

Was tun, wenn die <b>Calc'nClean</b>-Leuchte blinkt?

Die Leuchte zeigt an, dass eine Entkalkung erforderlich ist. Sie können eine Weile trocken weiterbügeln. Um den Dampf wieder zu aktivieren, führen Sie den Entkalkungsprozess durch: Füllen Sie den Wassertank, schalten Sie das Gerät ein, drücken Sie die Calc'nClean-Taste 2 Sekunden, warten Sie, bis die Betriebsanzeige dauerhaft leuchtet, setzen Sie das Bügeleisen auf den Calc'nClean-Behälter und drücken Sie die Dampftaste 2 Sekunden. Der Zyklus dauert etwa 3 Minuten.

Wie verwende ich die <b>SteamBoost</b>-Funktion?

Drücken Sie zweimal schnell (Doppelklick) auf die Dampfauslösetaste (12). Es wird ein kräftiger Dampfstoß erzeugt, um schwierige Falten zu glätten.

Was tun, wenn kein Dampf austritt?

Überprüfen Sie, ob der Wassertank nicht leer ist. Falls die Calc'nClean-Leuchte blinkt, führen Sie die Entkalkung durch. Andernfalls drücken und halten Sie die Dampfauslösetaste, bis Dampf austritt (das Wasser muss den Schlauch füllen).

Wie entkalke ich das Gerät?

Füllen Sie den Wassertank, schalten Sie das Gerät ein, drücken Sie die Calc'nClean-Taste 2 Sekunden, warten Sie, bis die Betriebsanzeige dauerhaft leuchtet, setzen Sie das Bügeleisen auf den Calc'nClean-Behälter und drücken Sie die Dampftaste 2 Sekunden. Der Vorgang dauert 3 Minuten. Wischen Sie die Bügelsohle danach mit einem feuchten Tuch ab.

Kann ich duftendes Wasser oder Essig verwenden?

Nein, dies kann das Gerät beschädigen und die Garantie aufheben. Verwenden Sie ausschließlich Leitungswasser, gegebenenfalls gemischt mit destilliertem Wasser bei sehr hartem Wasser.

Warum raucht mein Bügeleisen beim ersten Gebrauch?

Das ist normal: Einige Komponenten wurden ab Werk leicht gefettet und erzeugen beim Erhitzen etwas Rauch. Dies hört nach einigen Minuten auf.

Wie kann ich beim Bügeln Energie sparen?

Verwenden Sie den Eco-Modus (Taste (3)) für die meisten Kleidungsstücke. Bügeln Sie Stoffe noch feucht, und wenn Sie einen Trockner verwenden, wählen Sie das Programm Trockenbügeln.

Wie verstaut man das Gerät nach Gebrauch?

Ziehen Sie den Netzstecker und lassen Sie es abkühlen. Leeren Sie den Wassertank. Stellen Sie das Bügeleisen auf die Station, Bügelsohle auf die Ablagefläche (10). Falls Sie die SecureLock-Verriegelung haben, fixieren Sie das Bügeleisen. Wickeln Sie den Schlauch und das Kabel in die Aufbewahrungsfächer.

Kann das Bügeleisen im Vertikaldampf-Modus verwendet werden?

Ja, zum Entfalten von Kleidung auf Bügeln oder Vorhängen. Halten Sie das Bügeleisen senkrecht in 15 cm Abstand zum Stoff und drücken Sie die Dampftaste in Abständen von 5 Sekunden. Richten Sie den Dampf niemals auf Personen oder Tiere.

BEDIENUNGSANLEITUNG Serie 4 EasyComfort TDS4070 BOSCH

Gebrauchsanleitung

Betriebsanleitung

Allgemeine Sicherheitshinweise

Das Bügeleisen darf nicht unbeaufsichtigt gelassen werden, während es am Netz angeschlossen ist.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät mit Wasser füllen oder Restwasser nach dem Gebrauch ausgießen. Das Bügeleisen muss auf einer stabilen Oberfläche benutzt und abgestellt werden.

Wenn das Bügeleisen auf die Abstellvorrichtung gestellt wird, stellen Sie sicher, dass die Fläche, auf der die Abstellvorrichtung steht, stabil ist. Das Bügeleisen darf nicht benutzt werden, wenn es heruntergefallen ist, sichtbare Schäden aufweist oder undicht ist. Um gefährliche Situationen zu vermeiden, dürfen alle Reparaturen am Gerät, z. B. der Austausch eines defekten Netzkabels, nur von qualifiziertem Personal eines autorisierten technischen Kundendienstes durchgeführt werden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Das Bügeleisen und seine Anschlussleitung müssen während des Einschaltens oder Abkühlens außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahrt werden.

Dieses Gerät ist nur für den Hausgebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel ausgelegt.

VORSICHT: Heiße Oberfläche.

Die Oberfläche wird während des Gebrauchs heiß.

Wichtig

• Lesen Sie die Bedienungsanleitung für das Gerät sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
• Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt, eine gewerbliche Nutzung ist ausgeschlossen.
• Verwenden Sie dieses Gerät nur für den vorgesehenen Zweck, d. h. als Bügeleisen. Die Verwendung für andere Zwecke ist unsachgemäß und gefährlich. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße und falsche Verwendung zurückzuführen sind.
• Bevor Sie das Gerät ans Netz anschließen, vergewissern Sie sich bitte, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
• Dieses Gerät muss an einen geerdeten Anschluss angeschlossen werden. Wenn Sie ein Verlängerungskabel benutzen, achten Sie bitte darauf, dass dieses über eine bipolare 16-A-Steckverbindung mit Erdungsanschluss verfügt.
• Halten Sie das Gerät zum Auffüllen des Wassertanks nicht unter den Wasserhahn.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. • Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit.
• Schützen Sie das Gerät vor Witterungseinflüssen (Regen, Sonne, Frost etc.).
• Dieses Gerät wird sehr heiß und erzeugt bei der Benutzung Dampf, was bei unsachgemäßer Nutzung zu Verbrühungen oder Verbrennungen führen kann.
• Achten Sie darauf, dass das Netzkabel nicht mit der heißen Bügeleisensohle in Kontakt kommt.

Entsorgungshinweise

Die Lieferung unserer Produkte erfolgt in optimierter Verpackung. Dies bedeutet im Wesentlichen, dass umweltschonende Materialien verwendet werden, die als sekundäre Rohmaterialien beim örtlichen Entsorgungsservice abzugeben sind. Nähere Information zur Entsorgung von Haushaltsgeräten erhalten Sie bei Ihrer Gemeindeverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten in der EU vor.

Beschreibung

1. „Calc'n Clean“-Entkalkungstaste mit Anzeigelampe
2. „on/off“-Taste mit Anzeigelampe
3. Energiespartaste „Eco“ mit Anzeigelampe
4. Versorgungsschlauch
5. Netzkabel
6. Netzkabel- und Versorgungsschlauch-Staufächer
7. Wassertank
8. Markierung für maximalen Füllstand
9. Befülldeckel
10. Bügeleisenablage
11. Bügeleisen-Verriegelungssystem „SecureLock“ *
12. Dampfstoßtaste
13. Bügelsohle
14. „Calc'nClean"-Behälter

Vorwort

EasyComfort für einfaches, schnelles und sicheres Bügeln.

Entdecken Sie mit EasyComfort die neue Art des Bügelns und sparen Sie sich das Einstellen der Bügeltemperatur und langes Vorsortieren! Ab jetzt werden alle bügelbaren Materialien, egal, ob sehr feine Wäsche oder besonders dicke Stoffe, mit einer einzigen Temperatureinstellung im Handumdrehen faltenfrei. So bleibt mehr Zeit für andere Dinge.

Gebrauch Ihres Gerätes

1. Befüllen des Wassertanks

Das Gerät ist für den Gebrauch mit normalem Leitungswasser ausgelegt.

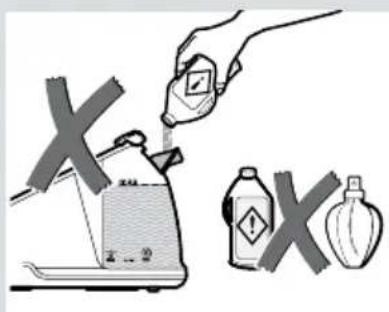

Wichtig: Keine Zusätze verwenden! Der Zusatz von anderen Flüssigkeiten wie Parfüm, Essig, Stärke, Kondenswasser von Wäschetrocknern oder Klimageräten oder Chemikalien führt zu Beschädigungen des Geräts. Jegliche Beschädigung, die auf die Verwendung der oben erwähnten Produkte zurückgeht, führt zum Gewährleistungsverlust!

1 Befülldeckel (9) öffnen. 2 Wassertank (7) befüllen. Niemals über die Markierung „max“ für den maximalen Füllstand (8) befüllen! 3 Befülldeckel schließen.

Tipp: Zur Verlängerung der optimalen Dampffunktion können Sie Leitungswasser mit destilliertem oder entsalztem Wasser im Verhältnis 1:1 mischen. Falls das Leitungswasser in Ihrer Gegend sehr hart ist, mischen Sie Leitungswasser mit destilliertem oder entsalztem Wasser im Verhältnis 1:2.

2. Aufheizen

1 Sofern Ihre Dampfbügelstation mit einem Bügeleisen-Verriegelungssystem (11*) ausgestattet ist, entriegeln Sie das Bügeleisen durch Drücken der Taste 🔒. 2 Wickeln Sie den Versorgungsschlauch (4) und das Netzkabel (5) ab. Stecken Sie das Netzkabel in eine geerdete Steckdose. 3 Drücken Sie die Taste (2), um das Gerät einzuschalten. Die blinkende Anzeigelampe (2) zeigt den Aufheizvorgang an. 4 Sobald das Gerät betriebsbereit ist, leuchtet die Anzeigelampe (2) dauerhaft. Es ertönen zwei Pieptöne.

Wichtig: In den ersten Sekunden der Verwendung ist die Dampfmenge gering, sie steigert sich stufenweise.

3. Bügeln

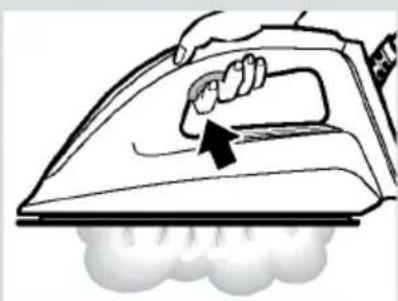

1 Um mit Dampf zu bügeln, die Dampfstoßtaste (12) drücken.

Wichtig: Wenn Sie das Bügeleisen auf die Unterlage (10) setzen, darauf achten, dass die Hinterkante zuerst in den oberen Bereich des Bedienpanels eingesetzt wird, wie in der Abbildung dargestellt.

Tipp: Die effizienteste Art, mit Dampferzeugern zu bügeln, besteht darin, bei der Vorwärtsbewegung die Dampffunktion zu verwenden (der Dampf durchdringt den Stoff und gibt diesem Volumen) und die Rückwärtsbewegung ohne Dampf auszuführen (der Stoff wird fixiert). So wird sichergestellt, dass der überschüssige Dampf freigegeben wird und der Stoff schneller trocknet und somit einen langfristigen Knitterschutz erhält. Die Bildung von Kondenswasser kann vermieden oder zumindest minimiert werden.

Achtung: Bügeln mit zu viel Dampf kann zur Bildung von Kondenswasser und Tropfen vom Bügeltisch oder jeder anderen durchlässigen Oberfläche führen. Um Verbrennungen und Schäden durch Wassertropfen zu vermeiden, folgen Sie bitte den Anweisungen in der Bedienungsanleitung.

„SteamBoost“-Funktion

Diese Anwendung verfügt über eine spezielle Funktion für schwierige Falten.

1. Drücken Sie die Dampfstoßtaste (12) zweimal kurz hintereinander (Doppelklick). Es werden kraftvolle Dampfstöße ausgelöst.

Vertikaldampf

Zur Entfernung von Falten aus hängenden Kleidungsstücken, Vorhängen usw.

1. Halten Sie das Bügeleisen senkrecht in einem Abstand von 15 cm vom zu behandelnden Kleidungsstück. 2. Drücken Sie die Dampfstoßtaste (12) mehrmals in Abständen von mindestens fünf Sekunden.

Achtung: Richten Sie den Dampfstrahl niemals auf getragene Kleidungsstücke, Personen oder Tiere.

Durch Auswahl des Energiesparmodus können Sie Energie und Wasser sparen und dabei bei den meisten Kleidungsstücken gute Bügelergebnisse erzielen.

1. Drücken Sie die Energiespartaste „Eco“ (3). Die Anzeigelampe leuchtet auf. 2. Um in den normalen Energiemodus zurückzukehren, drücken Sie die Taste „Eco“ erneut. Wir empfehlen, den normalen Energiemodus nur für dicke und sehr zerknitterte Stoffe zu verwenden.

Tipps zum Energiesparen:

• Wenn Sie Ihre Kleidung vor dem Bügeln im Wäschetrockner trocknen, verwenden Sie das Programm „Bügeltrocken“ des Trockners.
• Bügeln Sie die Stoffe nach Möglichkeit, solange sie noch feucht sind, und reduzieren Sie die Dampfeinstellung. Der Dampf wird dann mehr durch den Stoff als durch das Bügeleisen erzeugt.

5. Automatische Abschaltung

Zu Ihrer Sicherheit und um Energie zu sparen, schaltet sich das Bügeleisen automatisch aus, wenn es 8 Minuten lang nicht verwendet wird. Es sind drei Pieptöne zu hören und alle Anzeigelampen (1, 2, 3) blinken.

1 Zum Wiedereinschalten der Dampfstation die Dampfstoßtaste (12) erneut drücken.

Reinigung und Pflege

Dieses Gerät ist mit einer automatischen Reinigungs-Warnanzeige ausgestattet, die angibt, dass Kalkpartikel aus dem Inneren der Dampfkammer entfernt werden müssen.

Wenn sie sich einschaltet, sind drei Pieptöne zu hören und die "Calc'nClean"-Anzeige (1) beginnt zu blinken, dies zeigt an, dass der Reinigungsprozess ausgeführt werden sollte. Sie können noch einige Zeit weiter

bügeln. Nach Ablauf dieses Zeitraums, können Sie dann nur noch trocken bügeln (ohne Dampf).

Um wieder mit Dampf bügeln zu können, führen Sie den folgenden Entkalkungsvorgang aus:

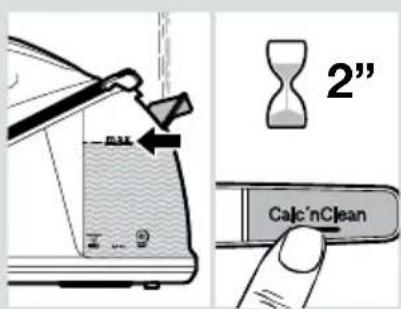

1 Füllen Sie den Tank (7) mit Wasser. 2 Netzstecker (5) einstecken und zum Einschalten des Geräts Taste (2) drücken. 3 Entkalkungstaste (1) 2 Sekunden lang drücken. Die Anzeigelampe leuchtet dauerhaft. 4 Warten, bis die Anzeigelampe (2) aufhört zu blinken, dauerhaft leuchtet und zwei Pieptöne zu hören sind. 5 Setzen Sie das Bügeleisen auf den "Calc'nClean"-Behälter (14). Stellen Sie sicher, dass die Oberfläche, auf der der Behälter abgestellt wird, stabil ist.

Warnungen:

• Nehmen Sie das Bügeleisen nicht vom Behälter, bevor der Vorgang beendet ist. Kochendes Wasser und Wasserdampf treten aus der Bügelsohle und lösen eventuell vorhandenen Kalkstein und/oder Ablagerungen.
• Der Behälter darf nur verwendet werden, um den Entkalkungsvorgang auszuführen. Er darf nicht als Gestell für das Bügeleisen beim Bügeln eingesetzt werden.

6 Dampfstoßtaste (12) 2 Sekunden lang gedrückt halten. Der Entkalkungsvorgang startet automatisch. Während dieses Vorgangs sind kurze Pieptöne zu hören.

7 Nach ca. 3 Minuten hört das Bügeleisen auf, Dampf auszustoßen. Es ist ein langer Piepton zu hören, um anzuzeigen, dass der Entkalkungsprozess abgeschlossen ist. Das Gerät schaltet sich automatisch aus.

8 Für die Reinigung der Bügelsohle (13) reiben Sie jegliche Rückstände sofort ab, indem Sie das noch heiße Bügeleisen über ein feuchtes Baumwolltuch ziehen.

Wischen Sie das Gehäuse des Bügeleisens mit einem Tuch ab.

Achtung: Der Behälter wird während des Entkalkungsvorgangs heiß.

9 Lassen Sie ihn abkühlen und leeren Sie dann den Behälter.

2. Reinigung des Geräts

Reinigen Sie Ihr Gerät regelmäßig.

Achtung! Verbrennungsgefahr!

1 Bei geringfügiger Verschmutzung das Gerät mit einem feuchten Baumwolltuch abwischen und anschließend abtrocknen. 2 Damit die Bügelsohle glatt bleibt, sollten Sie den Kontakt mit scharfen Metallgegenständen vermeiden. Verwenden Sie zur Reinigung der Bügelsohle niemals Topfreiniger oder Chemikalien.

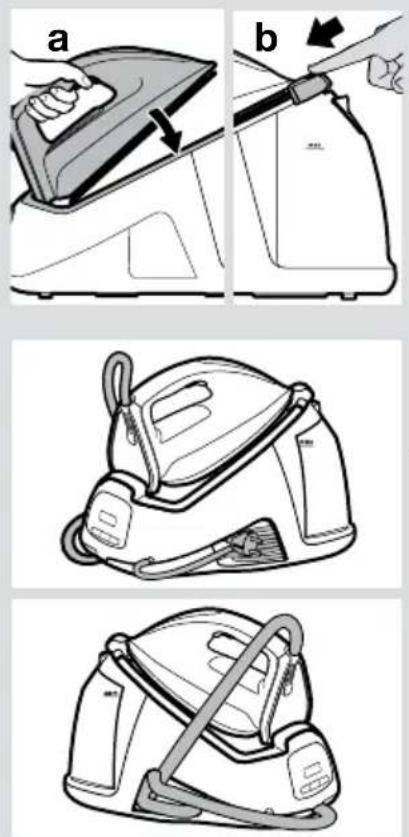

Aufbewahrung des Geräts

1 Netzstecker aus der Steckdose ziehen und Gerät abkühlen lassen. Wassertank (7) entleeren. 2 Bügeleisen aufrecht auf die Ablage der Dampfstation (10) abstellen. Sofern Ihr Gerät mit einem Bügeleisen-Verriegelungssystem (11*) ausgestattet ist, Bügeleisen verriegeln. Zunächst das Hinterteil und dann die Spitze einsetzen und durch Schieben des Verriegelungssystems das Bügeleisen verriegeln. 3 Packen Sie den Versorgungsschlauch (4) und das Netzkabel (5) in das Staufach (6).

Problem Mögliche	Ursachen Lösung
Nach dem Einschalten entsteht Rauch am Bügeleisen.	1. Bei erstmaliger Verwendung: Bestimmte Gerätekomponenten sind werksseitig geschmiert, was beim ersten Einschalten zu einer geringfügigen Rauchentwicklung führen kann.	1. Das ist normal und hört nach ein paar Minuten auf.
Das Bügeleisen produziert keinen Dampf.	1. Bei der ersten Verwendung ist der Schlauch (4) noch nicht ganz mit Wasser gefüllt.2. Die “Calc’nClean”-Anzeige (1) beginnt zu blinken. Der Entkalkungsvorgang wurde nicht vollständig ausgeführt.	1. Drücken und halten Sie die Dampfstoßtaste (12) bis Dampf austritt.2. Führen Sie einen Reinigungszyklus durch (siehe Abschnitt „Entkalkung”).
Durch die Löcher in der Bügelsohle tritt Schmutz aus.	1. Es haben sich Kalk oder Mineralien im Bügeleisen abgelagert.2. Es wurden chemische Produkte oder Zusätze verwendet.	1. Einen Reinigungszyklus durchführen (siehe Abschnitt „Entkalkung”).2. Niemals Produkte zum Wasser hinzufügen (siehe Abschnitt „Befüllen des Wassertanks”. Bügelsohle mit einem feuchten Tuch abwischen.
Die Anzeige „Calc’nClean” (1) schaltet sich nicht aus.	1. Der Entkalkungsprozess wurde unterbrochen.	1. Entkalkungsprozess erneut starten und vollständig durchführen.
Das Gerät gibt Pumpgeräusche von sich.	1. Wird Wasser in das Bügeleisen gepumpt.2. Der Wassertank ist leer.	1. Das ist normal.2. Füllen Sie den Wassertank.
Das Bügeleisen produziert zu wenig Dampf.	1. Das Bügeleisen ist erst kurz zuvor eingeschaltet worden.	1. Dies ist normal, das Bügeleisen produziert stufenweise immer mehr Dampf, bis sich die Dampfentwicklung stabilisiert hat.

Wenn oben genannte Hinweise das Problem nicht lösen, setzen Sie sich mit unserem Kundendienst in Verbindung.

Sie können sich diese Gebrauchsanleitung von den lokalen Webseiten von Bosch herunterladen.
