BEDIENUNGSANLEITUNG ZKK8412K ZANKER

• Le joint d'étanchéité magnétique est solidement fixé. Important Si la température ambiante est basse (en hiver, par exemple), la taille du joint diminue. Inversement, si la température ambiante augmente, la taille du joint augmente. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. 38Inhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39 Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41 Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 42 Praktische Tipps und Hinweise _ _ _ _ _ _ _ _ _ _ _ 43 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 44 Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 45 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 48 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 48 Hinweise zum Umweltschutz _ _ _ _ _ _ _ _ _ _ _ _ 51 Änderungen vorbehalten Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für die optimale Ge- räteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation auf- merksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät be- nutzen, mit der Bedienung und den Sicherheitsvor- schriften vertraut sind. Heben Sie die Benutzerinforma- tion gut auf und übergeben Sie sie bei einem Weiter- verkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ih- res Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kin- dern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschlie- ßen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türla- sche) an der Tür oder auf dem Deckel ersetzt, ma- chen Sie den Schnappverschluss vor dem Entsor- gen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise Vorsicht! Die Belüftungsöffnungen müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewahrung von Lebensmit- teln und/oder Getränken in einem normalen Haus- halt bestimmt, wie in der vorliegenden Gebrauchsan- weisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Ge- räte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu be- schädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umwelt- freundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Käl- tekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreis- laufs: – Offene Flammen und Zündfunken vermeiden – Den Raum, in dem das Gerät installiert ist, gut lüf- ten

• Änderungen der technischen Eigenschaften oder am Gerät sind gefährlich. Ein defektes Netzkabel kann 39Kurzschlüsse und einen Brand verursachen und/ oder zu Stromschlägen führen. Warnung! Elektrische Bauteile (Netzkabel, Ste- cker, Kompressor) dürfen nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker

nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschä- digter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker

des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere

Steckdose. Es besteht Brand- und Stromschlag- gefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenab-

deckung 16) , der Innenbeleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuch- ten Händen Tiefkühlgut, da dies zu Hautverletzun- gen oder Kälteverbrennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrahlung ausset- zen.

Die Leuchtmittel 17) in diesem Gerät sind Speziallam- pen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüs- sigkeiten in dem Gerät. Explosionsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftaus- lass auf der Rückwand. 18)

• Ein aufgetautes Produkt darf nicht wieder eingefro- ren werden.

• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers soll- ten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrier- schrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdo- se.

• Reinigen Sie das Gerät nicht mit Metallgegenstän- den.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie ei- nen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühl- raum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Ge- räts an. Montage Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Mel- den Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in die- sem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden ste- hen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsge- fahr. Halten Sie sich für die Belüftung an die Installa- tionsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennun- gen durch Berührung von heißen Bauteilen (Kom-

18) Wenn das Gerät mit dem Frost-Free-System ausgestattet ist.

40pressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 19) Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizier- ten Elektriker oder einem Elektro-Fachmann durch- geführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Iso- liermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt wer- den. Die Isolierung enthält entzündliche Gase: das Ge- rät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwal- tung. Nicht das Kälteaggregat beschädigen, insbeson- dere nicht in der Nähe des Wärmetauschers. Die Mate- rialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt werden. Betrieb Einschalten des Geräts Stecken Sie den Stecker in die Wandsteckdose. Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O". Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu er- reichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen. eine mittlere Einstellung ist im Allgemeinen am besten geeignet. Allerdings muss für eine exakte Einstellung berücksich- tigt werden, dass die Temperatur im Innern des Gerä- tes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebensmittel

• und vom Standort des Geräts. Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch. Erste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswa- schen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

19) Falls ein Wasseranschluss erforderlich ist.

41Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird. Täglicher Gebrauch Einfrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tief- gefrorenen Lebensmitteln für einen längeren Zeitraum. Für das Einfrieren frischer Lebensmittel ist eine Ände- rung der mittleren Einstellung nicht erforderlich. Möchten Sie den Gefriervorgang beschleunigen, dre- hen Sie bitte den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu errei- chen. Wichtig! In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung. Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Ge- frierfach hinein legen. Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden. Gefrierkalender Die Symbole zeigen verschiedene Arten gefrorener Le- bensmittel an. Die Zahlen geben die Lagerzeiten in Monaten für das entsprechende Gefriergut an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem Einfrie- ren ab, ob der obere oder der untere Wert für die ange- zeigte Lagerzeit gilt. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufge- taut werden. Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank entnommen und an- schließend sofort gekocht oder gegart werden: in die- sem Fall dauert der Garvorgang allerdings etwas län- ger. Eiswürfelbereitung Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Gefrierfach. Wichtig! Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien aus Metall. Verstellbare Ablagen Die Wände des Kühl- schranks sind mit einer Reihe von Führungs- schienen ausgestattet, die verschiedene Mög- lichkeiten für das Einset- zen der Ablagen bieten. Positionierung der Türeinsätze Die Türeinsätze können in verschiedener Höhe positio- niert werden; damit ermöglichen Sie das Lagern ver- schieden großer Lebensmittelpackungen. Bitte nehmen Sie die Einstellungen wie folgt vor: 42Ziehen Sie den Türeinsatz langsam in Pfeilrichtung, bis er sich herausheben lässt. Dann setzen Sie ihn in die gewünschte Position ein. Praktische Tipps und Hinweise Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur ein- gestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energie- verbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie beste Ergebnisse:

• Legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank.

• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark rie- chen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann. Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmitte- lechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur ei- nen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese kön- nen abgedeckt auf eine Ablage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemü- se gründlich und legen Sie es in die speziell dafür vor- gesehene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luft- dichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für ei- nen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrier- enden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich ge- waschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie ge- rade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmitte- lechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch un- gefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach; 43• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frost- brand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzel- nen Packung zu notieren, um einen genauen Über- blick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Prüfen Sie sorgfältig, dass die im Handel erworbe- nen gefrorenen Lebensmittel sachgerecht gelagert wurden.

• Achten Sie unbedingt darauf, die eingekauften gefro- renen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefrierschrank zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpa- ckung sollte nicht überschritten werden. Reinigung und Pflege Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlenwasser- stoffe; Wartungsarbeiten und Nachfüllen von Käl- temittel dürfen daher nur durch vom Hersteller autori- siertes Fachpersonal ausgeführt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regel- mäßigen Abständen und kontrollieren Sie, dass die- se sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemika- lien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüs- sigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Abtauen des Kühlschranks Bei normalem Betrieb wird Reif bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rücksei- te des Geräts über dem Motorkompressor, wo es ver- dampft. Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt und auf die gelager- ten Lebensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet. 44Abtauen des Gefrierschranks Auf den Ablagen des Gefrierschranks und im In- nern des oberen Fachs wird sich stets etwas Reif bilden. Wichtig! Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat. Entfernen Sie den Reif wie nachstehend erläutert:

1. Schalten Sie das Gerät aus.

2. Nehmen Sie das gesamte Gefriergut heraus, ver-

packen Sie es in mehrere Schichten Zeitungspa- pier und lagern Sie es an einem kühlen Ort.

3. Lassen Sie die Tür offen.

4. Ist das Geräteinnere vollständig abgetaut, trocken

Sie die nassen Oberflächen gründlich ab und set- zen Sie den Stopfen wieder ein.

5. Schalten Sie das Gerät ein.

6. Drehen Sie den Temperaturregler auf eine höhere

Einstellung, um die maximal mögliche Kühlung zu erreichen, und lassen Sie das Gerät zwei bis drei Stunden mit dieser Einstellung laufen.

7. Legen Sie die ausgelagerten Lebensmittel wieder

in das Fach hinein. Wichtig! Verwenden Sie bitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschädigt werden könnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen. Stillstandzeiten Bei längerem Stillstand des Gerätes müssen Sie fol- gendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung

• entnehmen Sie alle Lebensmittel

tauen Sie das Gerät ab 20) , Reinigen Sie das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um das Ent- stehen unangenehmer Gerüche zu vermeiden. Möchten Sie bei einer längeren Abwesenheit den Ge- frierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Ge- friergut bei einem möglichen Stromausfall nicht im In- nern des Gerätes verdirbt. Was tun, wenn … Während des Gerätebetriebs kann es zuweilen zu ge- ringfügigen Problemen kommen, für die kein Techniker gerufen werden muss. Die folgende Tabelle gibt Ihnen eine Übersicht über kleinere Störungen, die nicht von Fachpersonal behoben werden müssen. Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Zirkulationsgeräusche). Dies ist normal und kein Grund zur Beunruhigung. Wichtig! Das Gerät arbeitet nicht kontinuierlich; wenn sich der Kompressor ausschaltet, bedeutet dies also nicht, dass es einen Stromausfall gibt. Aus diesem Grund dürfen Sie erst dann elektrische Teile des Geräts berühren, wenn Sie den Stromkreis unterbrochen haben. Störung Mögliche Ursache Abhilfe Der Kompressor läuft ständig Der Temperaturregler kann falsch eingestellt sein Stellen Sie eine höhere Temperatur ein Die Tür schließt nicht richtig oder ist nicht fest geschlossen Prüfen Sie, ob die Türen gut schließen und die Dichtungen unbeschädigt und sauber sind

20) Falls dies vorgesehen ist.

45Störung Mögliche Ursache Abhilfe Die Tür wurde zu häufig geöffnet Lassen Sie die Tür nicht länger als un- bedingt erforderlich offen In das Gerät eingelegte Lebensmittel waren noch zu warm Lassen Sie Lebensmittel auf Raum- temperatur abkühlen, bevor Sie diese einlagern Die Temperatur in dem Raum, in dem sich das Gerät befindet, ist zu hoch für einen effizienten Betrieb Versuchen Sie, die Temperatur des Raums zu senken, in dem sich das Gerät befindet Wasser fließt auf die hintere Platte des Kühlschranks Beim automatischen Abtauen taut die Eisschicht auf der hinteren Platte Das ist normal Wasser fließt in das Kühl- schrankfach Der Ausflusskanal kann verstopft sein Reinigen Sie den Ablauf Die eingelegten Lebensmittel verhin- dern, dass das Wasser zum Kollek- tor fließt Legen Sie die Lebensmittel so, dass diese die hintere Platte nicht direkt be- rühren Wasser fließt auf den Boden Das Tauwasser läuft nicht in die Ver- dampferschale über dem Kompres- sor Setzen Sie den Tauwasserablauf auf die Verdampferschale Die Lampe funktioniert nicht. Die Lampe ist im Standby-Modus. Öffnen und schließen Sie die Tür. Die Lampe ist defekt. Siehe hierzu "Austauschen der Lam- pe". Es ist zu warm im Kühl- schrank Der Temperaturregler kann falsch eingestellt sein Stellen Sie eine niedrigere Temperatur ein Die Tür schließt nicht richtig oder ist nicht fest geschlossen Prüfen Sie, ob die Tür gut schließt und die Dichtung unbeschädigt und sauber ist In das Gerät eingelegte Lebensmittel waren noch zu warm Lassen Sie Lebensmittel auf Raum- temperatur abkühlen, bevor Sie diese einlagern Es wurden gleichzeitig zu große Mengen an Lebensmitteln zum Küh- len eingelegt Legen Sie immer kleinere Mengen an Lebensmitteln in den Kühlschrank Es zirkuliert keine Kaltluft im Innern Sorgen Sie für eine Zirkulation der Kaltluft im Innern Es ist zu kalt im Kühlschrank Der Temperaturregler kann falsch eingestellt sein Stellen Sie eine höhere Temperatur ein Zu starke Reif- und Eisbil- dung Die Produkte ist nicht korrekt ver- packt Verpacken Sie die Produkte besser 46Störung Mögliche Ursache Abhilfe Die Türen schließen nicht richtig oder sind nicht fest geschlossen Prüfen Sie, ob die Türen gut schließen und die Dichtungen unbeschädigt und sauber sind Der Temperaturregler kann falsch eingestellt sein Stellen Sie eine höhere Temperatur ein Es ist zu warm im Gefrier- schrank Der Temperaturregler kann falsch eingestellt sein Stellen Sie eine niedrigere Temperatur ein Die Tür schließt nicht richtig oder ist nicht fest geschlossen Prüfen Sie, ob die Tür gut schließt und die Dichtung unbeschädigt und sauber ist Es wurden zu große Mengen an Le- bensmitteln gleichzeitig zum Einfrie- ren eingelegt Legen Sie kleinere Mengen an Le- bensmitteln in den Gefrierschrank. In das Gerät eingelegte Lebensmittel waren noch zu warm Lassen Sie Lebensmittel auf Raum- temperatur abkühlen, bevor Sie diese einlagern. Die einzufrierenden Packungen lie- gen zu dicht aneinander Legen Sie die Produkte so hinein, dass die Luft frei um sie zirkulieren kann Es ist zu kalt im Gefrier- schrank Der Temperaturregler kann falsch eingestellt sein Stellen Sie eine höhere Temperatur ein Das Gerät funktioniert über- haupt nicht. Das Gerät kühlt nicht. Weder die Kühlung noch die Beleuchtung funkti- onieren Das Gerät kann ausgeschaltet wor- den sein Schalten Sie das Gerät ein Der Stecker ist nicht richtig in die Steckdose gesteckt Stecken Sie den Netzstecker korrekt in die Steckdose Das Gerät bekommt keinen Strom Versuchen Sie, ein anderes elektri- sches Gerät an die Steckdose anzu- schließen Es liegt keine Spannung an der Netzsteckdose an (versuchen Sie bitte, ob ein anderes Gerät dort funk- tioniert) Rufen Sie einen Elektriker Lampe wechseln Vorsicht! Trennen Sie den Netzstecker von der Netzversorgung.

Schraube an der Lampenabde- ckung.

Lampenabde- ckung ab (siehe hierzu die Abbil- dung).

3. Ersetzen Sie die alte Lampe durch eine Lampe der

gleichen Leistung (die maximal erlaubte Leistung steht auf der Lampenabdeckung), die speziell für Haushaltsgeräte vorgesehen ist.

4. Bringen Sie die Lampenabdeckung an.

5. Ziehen Sie die Schraube an der Lampenabde-

6. Stecken Sie den Netzstecker in die Steckdose.

7. Öffnen Sie die Tür. Prüfen Sie, dass die Lampe

brennt. Technische Daten Abmessungen der Einbaunische Höhe 1225 mm Breite 560 mm Tiefe 550 mm Lagerzeit bei Störung 20 Std. Spannung 230-240 V Frequenz 50 Hz Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Ener- gieplakette. Montage Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse überein- stimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerä- tes, ob die Netzspannung und -frequenz Ihres Hausan- schlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausge- stattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte ge- mäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben ge- nannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. 48Wechseln des Türanschlags Die Tür des Geräts öffnet sich nach rechts. Wenn Sie möchten, dass sich die Tür nach links öffnet, gehen Sie vor dem Einbau des Geräts bitte nach den folgenden Anweisungen vor:

• Lösen Sie den oberen Scharnierstift und ent- fernen Sie das Distanz- stück.

• Entfernen Sie den obe- ren Scharnierstift und die obere Tür.

• Lösen Sie das mittlere Scharnier.

• Entfernen Sie die unte- re Tür.

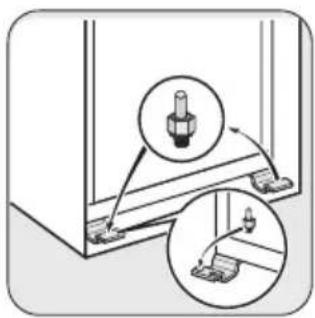

• Lösen Sie den unteren Scharnierstift. Auf der gegenüberliegen- den Seite:

• Bringen Sie den unte- ren Scharnierstift an.

• Bringen Sie die untere Tür an.

• Ziehen Sie das mittlere Scharnier fest.

• Bringen Sie die obere Tür an.

• Legen Sie das Distanz- stück ein und ziehen Sie den oberen Schar- nierstift fest. Anforderungen an die Belüftung 50 mm min. 200 cm

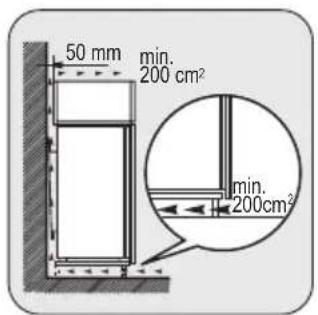

Hinter dem Gerät muss genug Platz für eine ausrei- chende Luftzirkulation sein.

Achten Sie daher bitte darauf, dass der Abstand hinter dem Gerät wie folgt ist: Tiefe 50 mm Breite 540 mm Wichtig! Mit der unteren Scharnierabdeckung (im Beipack) können Sie sicherstellen, dass der Abstand zwischen Küchenmöbel und Gerät korrekt ist. Vorsicht! Vergewissern Sie sich, dass das Netzkabel nicht eingeklemmt wird. Führen Sie diese Schritte aus: 49x

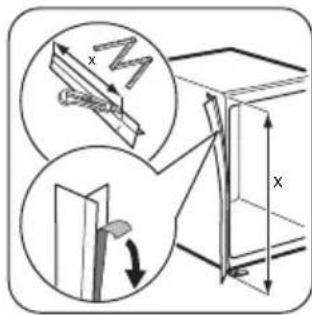

Schneiden Sie bei Bedarf den Dichtungsstreifen zu und bringen Sie ihn, wie in der Abbildung gezeigt, am Gerät an.

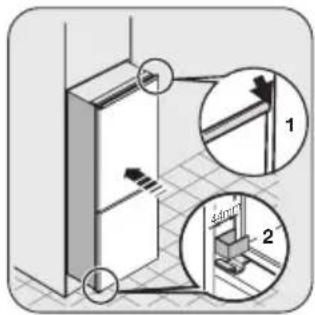

44mm Der Abstand zwischen dem unteren Teil des Kü- chenmöbels und dem Ge- rät muss 44 mm betragen. Setzen Sie das Gerät in die Einbaunische.

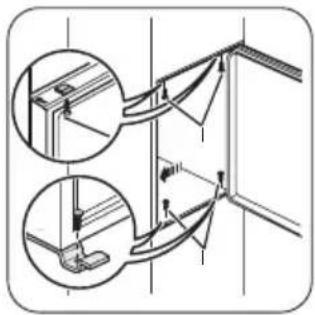

Befestigen Sie das Gerät mit 4 Schrauben in der Einbaunische. Entfernen Sie das ent- sprechende Teil aus der Scharnierabdeckung (E).

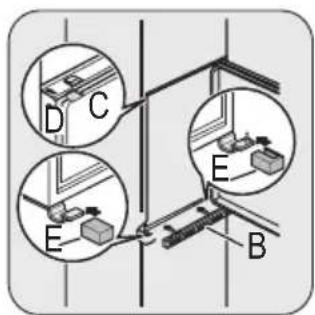

Setzen Sie die beiliegen- den Abdeckkappen (C, D) in die Befestigungs- und Scharnierlöcher ein. Bauen Sie das Belüf- tungsgitter (B) ein. Stecken Sie die Schar- nierabdeckungen (E) auf das Scharnier auf.

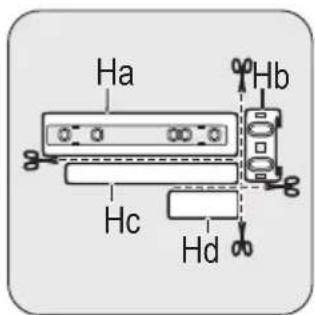

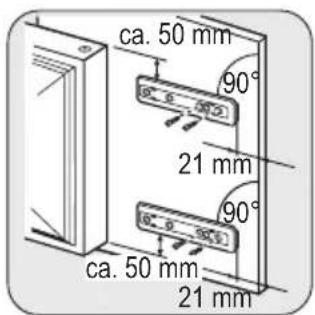

Trennen Sie die Teile Ha, Hb, Hc und Hd ab. ca. 50 mm ca. 50 mm 21 mm 90° 21 mm 90° Montieren Sie Teil Ha an der Innenseite des Kü- chenmöbels.

Drücken Sie Teil Hc auf Teil Ha. 50Ha

8 mm Öffnen Sie die Gerätetür und die Möbeltüre in ei- nem Winkel von 90°. Setzen Sie das Führungs- stück (Hb) in die Füh- rungsschiene (Ha) ein. Bringen Sie die Gerätetür und die Möbeltüre zusam- men und markieren Sie die Bohrungen.

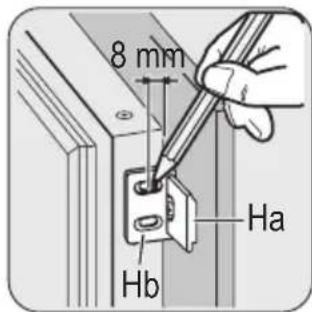

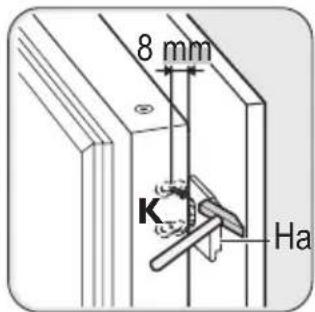

8 mm Nehmen Sie die Halterun- gen wieder ab. Markieren Sie 8 mm ab der Türau- ßenkante die Stelle, an der der Nagel (K) einge- setzt werden muss.

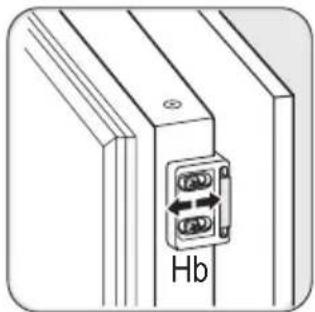

Setzen Sie das Führungs- stück erneut auf die Füh- rungsschiene und schrau- ben Sie es mit den mitge- lieferten Schrauben fest. Richten Sie die Möbeltür und die Gerätetür anhand der Schlitze im Führungs- stück Hb aus.

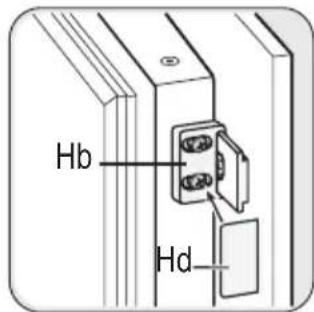

Drücken Sie Teil Hd auf Teil Hb. Führen Sie eine Endkontrolle durch, um sicherzustel- len, dass:

• Alle Schrauben fest angezogen sind

• Der magnetische Dichtungsstreifen fest am Gerät anliegt. Wichtig! Bei niedriger Umgebungstemperatur (zum Beispiel im Winter) schrumpft die Dichtung. Bei höherer Umgebungstemperatur dehnt sich die Dichtung aus. Hinweise zum Umweltschutz Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. 51www.electrolux.com/shop 222319974-A-472010
