BEDIENUNGSANLEITUNG OZ 128TS ZEROWATT

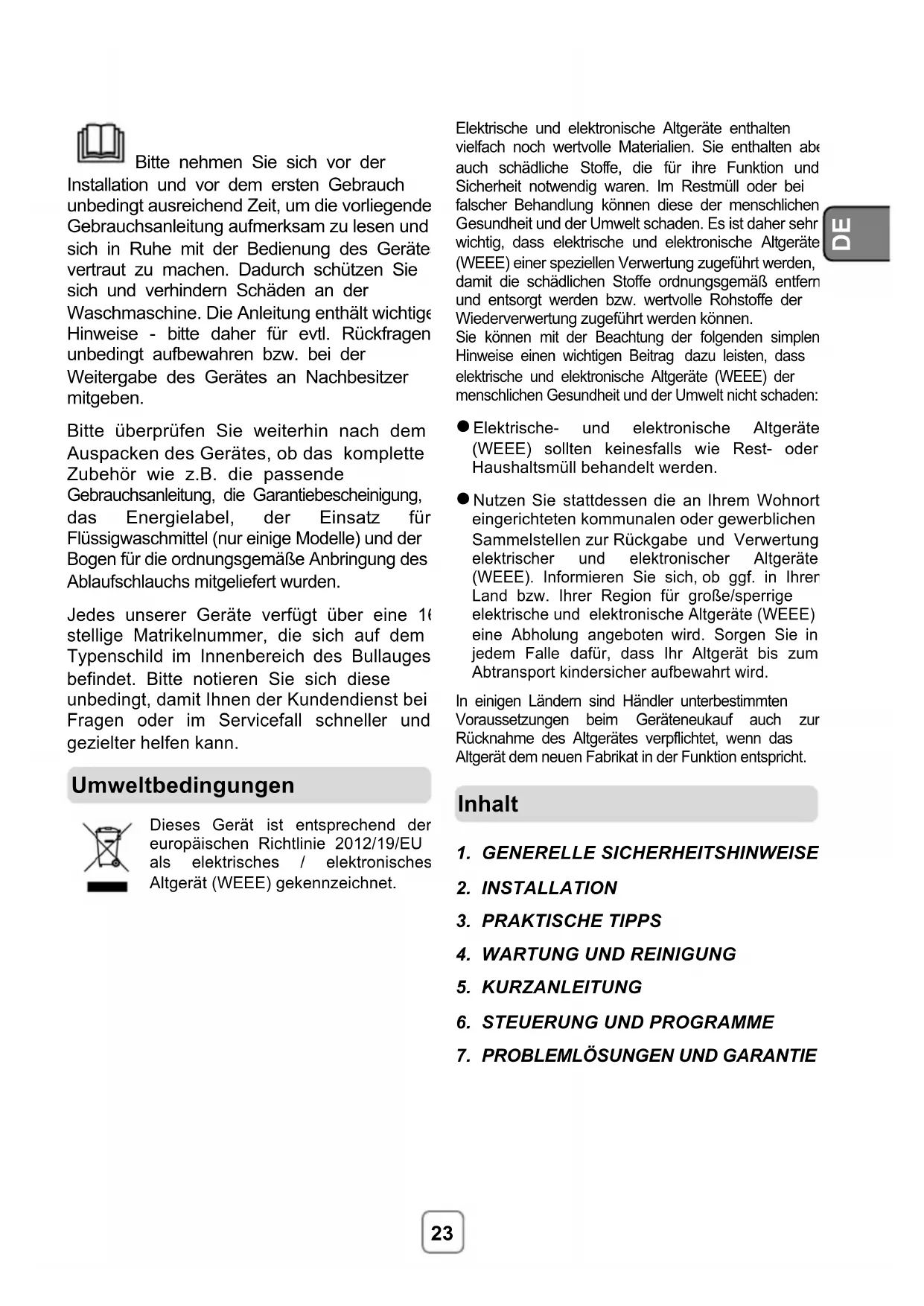

BittenehmenSie sichvor der

Installation und vor dem ersten Gebrauch unbedingt ausreichend Zeit, um die vorliegende Gebrauchsanleitung aufmerksam zulesen und sich in Ruhe mit der Bedienung des Geräte vertraut zu machen. Dadurch schützen Sie sich und verhindern Schäden an der Waschmaschine. Die Anleitung enthalt wichtige Hinweise -itte davon für evtl. Rückfragen unbedingt aufbewahrenbzw. bei der Weitergabe des Gerätes an Nachbesitzer mitgeben.

Bitte überprüfen Sie weiterhin nach dem Auspacken des Gerätes, ob das komplette Zubehör wie z.B. die passende Gebrauchsanleitung, die Garantiebescheinigung, das Energielabel, der Einsatz für Flüssigwaschmittel (nur eine Modelle) und der Bogen für die ordnungsgemäße Anbringung des Ablaufschlauchs mitgeliefert wurden.

Jedes unserer Geräte verfügt über eine 16 stellige Matrikelnummer, die sich auf dem Typenschild im Innebereich des Bullauges befindet.itte notieren Sie sich diese unbedingt, damit ihren der Kundendienst bei Fragen oder im Servicefall schneller und gezielter halten kann.

Umweltbedingungen

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU als elektrisches / elektronisches Altgerät (WEEE) gekennzeichnet.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten ab auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Es ist Daher sehr wichtig, dass elektrische und elektronische Altgeräte (WEEE) einer speziellen Verwertung zugeführrt werden, damit die schädlichen Stoffe ordnungsgemäß entfern und entsorgt werden bzw. wertvolle Rohstoffe der Wiederverwertung zugeführrt werden konnen.

Sie konnen mit der Beachtung der folgenden simplen Hinweise einen wichtigen Beitrag dazu leisten, dass elektrische und elektronische Altgeräte (WEEE) der menschlichen Gesundheit und der Umwelt nicht schaden:

• Elektrische- und elektronische Altgeräte (WEEE) sollen keinesfalls wie Rest- oder Haushaltsmüll behandelt werden.
• Nutzen Siestattdessen die an Ihrwohnort eingerichteten communalen oder gewerblichen Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte (WEEE). Informieren Sie sich, ob ggf. in ihrer Land bzw. Ihrer Region für große/sperrige elektrische und elektronische Altgeräte (WEEE) eine Abholung angeboten wird. Sorgen Sie in jedem Falle davon, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

In einigen Ländern sind Handler unterbestimmen Voraussetzungen beim Geräteukauf auch zur Rücknahme des Altgerätes verpflichtet, wenn das Altgerät dem neuen Fabrikat in der Funktion entspricht.

Inhalt

1. GENERELLE SICHERHEITSHINWEISE
2. INSTALLATION
3. PRAKTISCHE TIPPS
4. WARTUNG UND REINIGUNG
5. KURZANLEITUNG
6. STEUERUNG UND PROGRAMME
7. PROBLEMLOSUNGEN UND GARANTIE

1. GENERELLE SICHERHEITSHINWEISE

• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z.B:

• Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen;

-Ferienhauser;

• Gäste von Hotels, Motels und anderen Wohneinrichtungen;

• Gäste von Apartments/ Ferienwohnungen, Bed and Breakfast Einrichtungen Eine andere Nutzung als die normale Haushaltsnutzung, wie z.B. gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im Falle der oben erwähnten Einrichtungen ausgeschlossen.

Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken.

Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnaheutzung hervorgerufen werden sollenn (selbst wenn sie in einem Haushalt erfolgen), werden, soweit vom Gesetz erhöglich, vom Hersteller nicht anerkannt.

• Kinder unter 8 Jahren sowie Personen, die aufgrund ihrer

physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Waschmaschine sicher zu bedieren,)dürfen die Waschmaschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen, sich in der Höhe aufhalten oder das Gerät saubermachen. Kinder sollenn nicht mit dem Gerät speien. Reinigung und Benutzewartung sollenn nicht von Kindern ohne Einführung, ausgeführt werden.

• Kinder sollen über das Gerät aufgeklärt werden, damit Sienicht mit dem gerätten.
• Kinder unter 3 Jahren dürfensich nicht unbeaufsichtigt in derNähe des Gerätes aufhaltenoder speien.
• Wenn das Netzkabel beschädigt ist, muss das Gerät zum Hersteller gebracht werden und von zuständigen Personen repariert werden, um eventuelle Gefahren zu vermeiden.
• Verwenden Sie nur die mit dem Gerät zusammen gefelften Schläuche.
• Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck konstant zwischen min. 0,05 MPa und max. 0,8 MPa liegen.
• Vergewissern Sie sich, dass ein Teppich nicht die Maschine

und Ventilatorenöffnungen, behindert.

• Das Gerät ist abgeschaltet, wenn sich der Referenzpunkt auf dem Bedenknauf in der Position AUS/OFF befindet. In jeder anderen Stellung ist das Gerät eingeschaltet und betriebsbereit (nur für Modelle mit Bedenknebel).
• Nach der Installation, sollte das Gerät so positioniert sein, dass der Stecker frei zugänglich ist.
  Die maximale Beladungskapazität (trockene Kleidung lt. Normtest) hängt von dem jeweiligen Gerätemodell ab (s. Bedienblende).
• Für die technischen Daten des Produktes schauen Sieitte auf der Internetseite des Herstellers nach.

Sicherheitsanweisungen

• Bevor Sie die Waschmaschine reinigen, ziehen Sie das Gerät vor und drehen Sie die Wasserzufuhr ab.
• Überprüfen Sie, ob der Strom abgeschaltet ist oder holen Sie sich professionelle Hilfe dazu.
• Gebrauchen Sie keine Wandler, Mehrfachsteckdosen oder erweiterte Kabel.

WARNING:

Wasser kann eine hohe Temperatur während des Waschvorgangs annehmen.

• Stellen Sie sicher, dass sich kein Wasser mehr in der Trommel befindet, wenn Sie das Bullauge öffnen.
• Bringen Sie keine Schnur an, um die Maschine vorzuziehen.
• Setzen Sie das Gerät keinem Regen, direktem Sonnenlicht oder anderen Wetterelementen aus.
• Heben Sie die Maschine nicht an den Drehknöpfen oder dem Bullauge an; halten Sie das Bullauge nicht im Wagen. Wirempfehlen, die Maschine, immer zu zweit anzuheiten.
• Im Falle einer Störung schalten Sie die Maschine aus, schreiben Sie die Wasserzufuhr undändern Sie nichts mehr an dem Gerät. Kontaktieren Sie umgehend den Kundendienst und verwenden Sie nur Originale als Ersatzteile.

Mit der Anbringung des CEZeichens am Gerat zeigen wir an, dass wir samtliche für theseus Produkt geltenden und notwendigen europäischen Sicherheits-, Gesundheits- und Umweltstandards einhalten und hierfür haftbar sind.

2. INSTALLATION

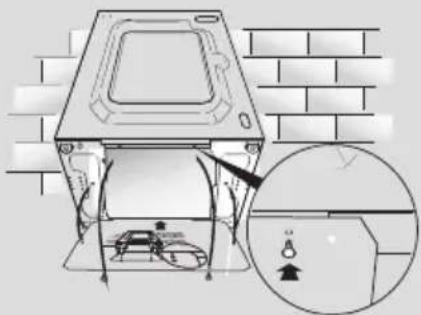

• Schneiden Sie die Transportbefestigungender beiden Schläuche und des Netzkabels vorsichtig durch und achten darauf, dass diese damit nicht versehentlich beschädigt werden.
• Losen Sie die 2 bzw. 4 Schrauben (A) auf der Geräterückseite und entfern den die 2 bzw. 4 Distanzstücke (B) wie in Abbildung 1 gezeigt.
• Schreiben Sie 2 bzw. 4 Öffnungen anschließend mit den beigefugter Abdeckungen.

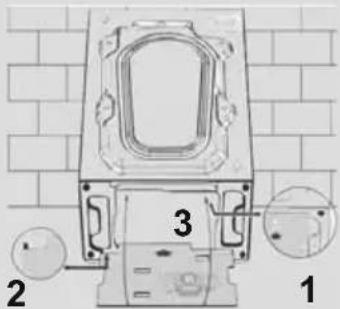

• Wenn es sich bei ihrem Ger um ein Einbaumodell handelt,itte nach dem Entfernen der Schlauchtransportbefestigungen die 3 bzw.Schrauben (A) losen und die 3 bzw.4 Distanzstücke (B) entfernen.
• Je nach Modell fallen eine oder mehrere der Distanzstücke in da Gerät. Das Gerät dann vorsichtig nach vome neigen und die Distanzstücke entfern. Die Öffnungen anschließend mit den beigeführten Abdeckungen schreiben.

WARNING:

Bewahren Sie die Verpackung abseits von Kindern auf.

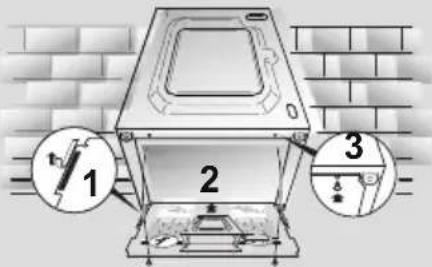

• Bringen Sie die Kunststoffdeckung wie in Abb. 2 beschreiben unter dem Gerät an (je nach Modell wahren Sie die Variante A, B oder C).

①

(2)
A

B

C

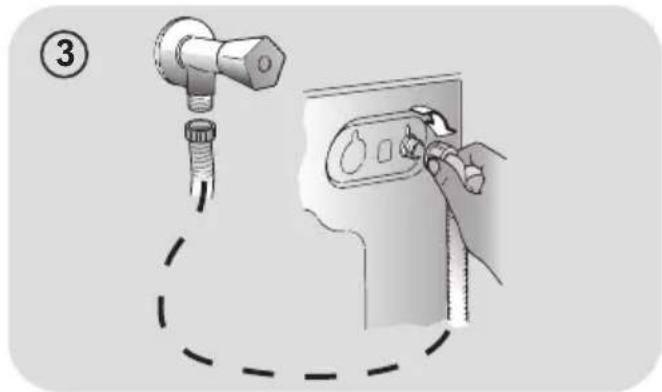

Wasseranschluss

• Bitte das Gerät ausschließlich mit dem mitgelieferten Zulaufschlauch (keinesfall-alten Schlauch benutzen) mit dem Wasseranschluss verbinden (s. Abbildung 3).
• Einige Modelle enthalten ein oder mehrere der folgenden Eigenschaften:

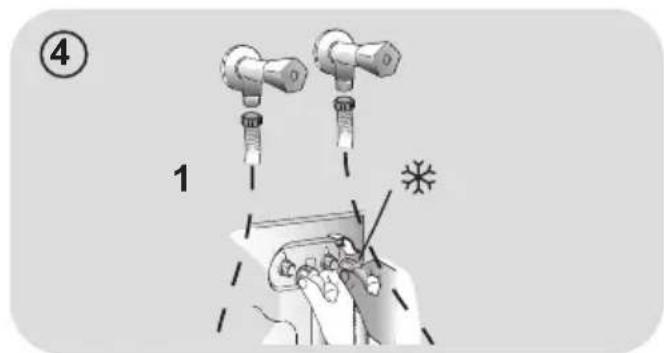

HEIB&KALT (Abbildung 4):

Wasserverbindungseinstellungen mit heiz und kalt für höhere Energieeinsparungen. Verbinden Sie den grauen Schlauch m dem Wasserhahn und den roten mit dem HeiSwasserhahn. Die Waschmaschine kann auch nur mit dem Kaltwasserhahr verbunden werden: In diesen Fall brauche einzelProgramme etwas länger, um zu starten.

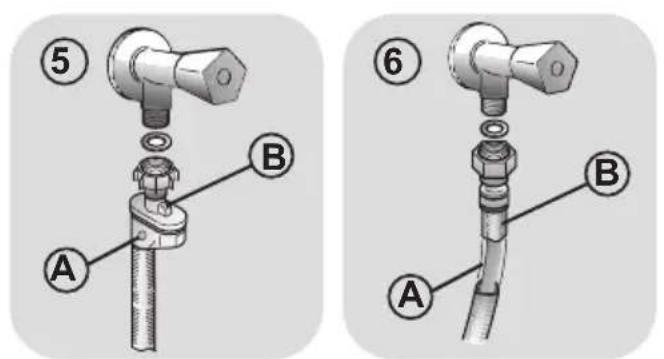

WASSERSTOP (Abbildung 5): Im Falle eines defekten Schlauches stoppt die Wasserzufuhr. In thisem Fall erscheint auf dem Fenster „A" ein rotes Feld und der Schlauch muss entfernt werden. Um die Schraubenmutter zu losen, drücken Sie de Entsicherungsknopf „B".

WASSERSCHUTZ (Abbildung 6): Sollte Wasser aus dem Hauptschlauch „A" austreten, schützt die Höhe „B" vor kompletten Wasseraustritt.

• Am Ende diesen Vorganges kontaktieren Sie den Kundenservice, damit der Schlauch ausgewechselt wird.

Aufstellung des Gerätes

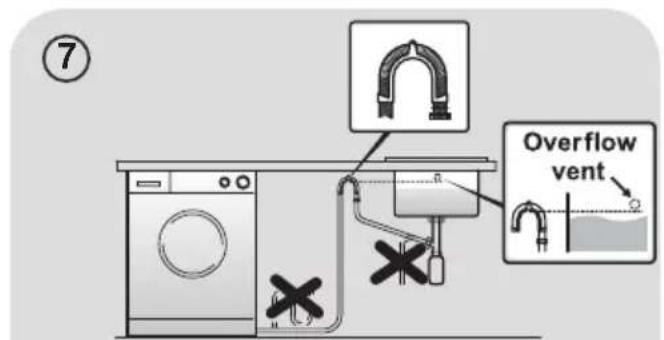

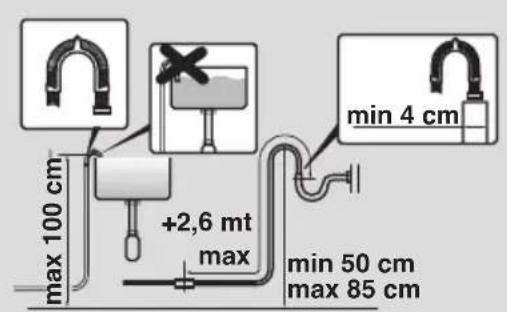

Seien Sie mit dem Abstand zwischen Waschmaschine und Wand vorsichtig, da der Schlauch eingequetscht werden konnte. Es sollte ein Mindestabstand von 50 cm eingehalten werden (Abbildung 7).

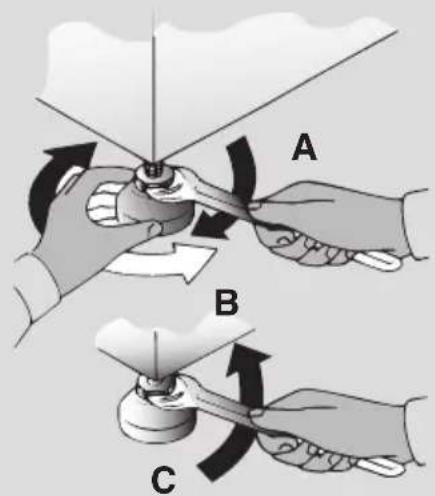

• Justieren Sie die Höhe der Standfällie wie in Abbildung 8 beschreiben:

a. Drehen Sie die Schraubenmuttern im Uhrzeigersinn, um diese zu halten.
b. Drehen Sie den Standfuß, um die Höhe einzustellen.
c. Sichern Sie den Standfuß durch Drehen der Schraubmuttern gegen den Uhrzeigersinn bis zum festen Sitz.

WARNING:

Bitte versuchen Sie keinesfalls den Wasserablaufschlauch selbst zu wechseln, sondern setzen sich hierfür mit dem Kundendienst in Verbindung.

Waschmittelschublade

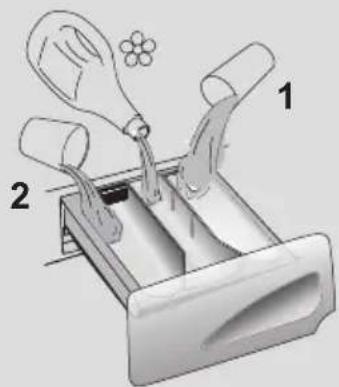

Die Waschmittelschublade ist in drei Fächer aufgeitlt (Abbildung 9):

• Fach "1": ist für das in der Vorwässe benötige Waschmittel vorgesehen;
  Fach "s": ist für spezielle Wäscheuszatzstoffe wie Weichspüler etc.

WARNING:

Benutzen Sie im mittleren Fach ausschließlich Flüssigprodukte!

• Fach "2": ist für das in der Hauptwäsche benötige Waschmittel vorgesehen.

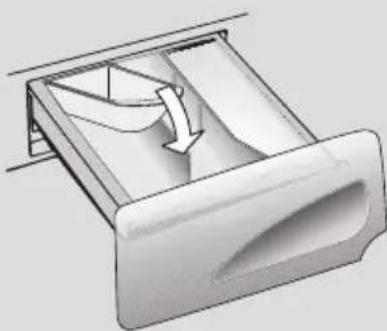

Je nach Modell ist im Lieferumfang des Geräte ein spezieller Einsatz für Flüssigwaschmittel enthalten (Abbildung 10), der die Einsprülung des Waschmittels in die Trommel richtig reguliert. Bei Einsatz von flüssigen Waschmitteln den Einsatz in Fach "2" einlagen. In Kombination mit dem Programm "Spülen" kann dieser Einsatz auch für den Bleichvorgang genutzt werden (s. Beschreibung).

WARNING:

Einige flüssige Waschmittel verteilen sich nur schwer oder langsam in der Waschladung.itte nutzen Sie ggf.Die vom Waschmittelhersteller zur Verfugung gestellt den Dosiervorrichtungen (Abbildung 11).

(8)

(9)

(10)

⑪

3. PRAKTISCHE TIPPS

Beladungstipps

WARNING: Beim Sortieren der Wäsche, beachten Sie folgende Punkte:

-Wurden metallische Objekte aus der Wäsche entfernt;
- ReiBverschlüsse geschlossen;
- Kissen auf links gezogen;
- Clips von Vorhängen entfernt;
- Waschanweisungen auf Schildchen in der Kleidung gelesen.

• Wir empfehlen beim Waschen von Teppichen/Läufern, Oberbetten und anderen schweren Textilien den Schleudervorgang gänzlich abzustellen, um mögliche Schäden am Gerät zu vermeiden.
• Beim Waschen von Wolle unbedingt vorher prufen, ob diese waschmaschinengeignet ist (s. Pflegesymbol in der Wäsche).

Hilfreiche Empfehlungen für den Nutzer

Einen umweltfreundlichen und ökonomischen Gebrauch Ihres Gerätes schaffen.

Maximieren Sie die Füllmenge

• Erzielen Sie den besten Energie-, Wasser- und Waschmittelverbrauch, in dem sie ihre Waschmaschine immer voll fällen. Sichern Sie 50% Energie beim Waschen einer vollen Ladung im Gegensatz zu zwei halben Ladungen.

Wann ist eine Vorwässe wirklich notwendig?

In der Regel nur für stark verschmutzte Wäsche!

Wenn Sie normal oder weniger verschmutzte Wasche waschen, spare Sie zwischen 5% und 15% Strom, wenn Sie keine Vorwäsche wahlen.

Ist heiBes Waschen erforderlich?

Das Vorbehandeln von Flecken kann ein geheiges Waschen ersetzen und man kann bis zu 50% Energie bei einem 60 Grad Waschgang sparen.

Nachfolgend ein kurzer Ratgeber mit Tipps und Empfehlungen für den Waschmittelgebrauch in den verschiedenen Programmen/Temperatureinstellungen.

Beachten Sie jedoch unbedingt die Angaben des Waschmittelherstellers zur Dosierung und korrekten Anwendung.

Beim Waschen von weißen Sachen, empfehlen wir das 60 Grad

Baumwollprogramm und ein normales Waschpulver.

Für Waschvorgänge zwischen 40 und 60 Grad muss ein für die Verschmutzung der Wäsche passendes Waschmittel ausgewählten werden. Normale Waschpulver konnen für weitere oder leichte Farben verwendet werden, während flüssige Waschmittel für Farbschutz geeignet sind.

Für Waschvorgänge unter 40 Grad empfehlen wir den Gebrauch von flüssigen Waschmitteln, die für niedrige Temperaturen geeignet sind.

Zum Waschen von Wolle oder Seide empfehlen wir nur den Gebrauch von Spezial- und Feinwaschmitteln.

4. WARTUNG UND REINIGUNG

Um die Waschmaschine von außen zu reinigen, nutzen Sie ein feuchtes Tuch mit leichten Reinigungsmitteln. Das Geräterfordert keine besondere Reinigung von außen: reinigen Sie ledigious die Schubladen für Waschmittel und den Filter.

Reinigung der Waschmittelschublade

• Wir empfehlen die Schubladen zu reinigen, um Restmengen und Rückstände von Zusatzstoffen zu vermeiden.
• Der Filter ist damit ausgelegt, Rückstände und Ablagerungen von der Wäsche fernzuhalten. Reinigen Sie diesen wenn möglich von Hand.

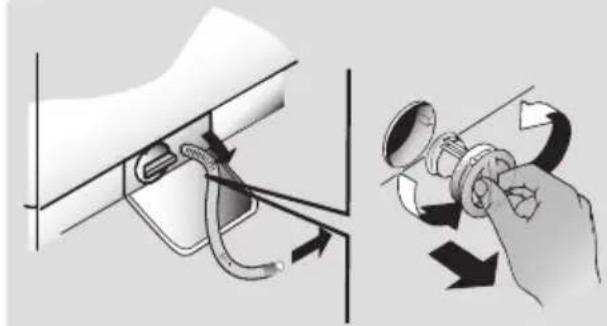

Reinigung der Klammerfalle

Die Waschmaschine besitzt eine spezielle Vorrichtung zum Auffangen von großeren Gegenständen (z.B. Knopfe/Münzen), welche die Pumpe oder den Ablaufschlauch verstopfen können.
Nur bei einigen Modellen: Schlauch herausziehen, Stöpsel entfern und Restwasser in einem Behälter auffangen.
- Bevor Sie die Klammerfalle öffnen, empfehlen wir, den Boden mit einer saugfähigen Unterlage auszulegen.
Drehen Sie den Verschluss gegen den Uhrzeigersinn.
- Entnehmen und Reinigen die Abdeckung mit dem Grobschmutzfilter und drehen sie anschließend im Uhrzeigersinn wieder ein.

Wiederholen Sie die restlichen Schritte in umgekehrter Reihenfolge, um die Teile wieder einzubauen.

Vorschläge für anhaltenden Nichtgebrauch

• Sollte die Maschine in einem überhitzen Raum gelagert sein, halten Sie das gesamte Wasser aus den Schläuchen.
• Ziehen Sie alle Stecker aus der Maschine.
  Trennen Sie den Schlauch von dem Riegel und fullen Sie das gesamte Wasser in eine Schüssel.
• Sichern Sie den Schlauch wieder mit den Riegeln.

5. KURZANLEITUNG

Dieses Gerät verfügt über eine moderne Mengenautomatik, die automatisch die benötigte Wassermenge, den Energieverbrauch und die Waschdauer anpasst.

Programmausbahl

• Schalten Sie Ihr Gerät ein und wahlen Sie das benötigte Programm aus.
• Stellen Sie wenn nötig eine Waschtemperatur ein.
• Drücken Sie den Button START/PAUSE um den Waschvorgang zu starten.

Sollte die Maschine während des Waschvorgangs ausgehen, starten Sie sie später erneut; das Waschprogramm wurde gespeichert.

• Am Ende des Programms erscheint die Nachricht "End" auf der Anzeige bzw. bei einigen Modellen schalten sich alle Waschgang-Anzeigelampen an.

Warten bis die Anzeige TÜRVERRIEGELUNG erloschen ist, bevor die Tur geöffnet wird.

Schalten Sie die Waschmaschine nun aus..

Für jeder Waschtyp sehen Sie in der Tabelle die passenden Sequenzen.

Technische Daten

Wasserdruck:

min 0,05 Mpa / max 0,8 Mpa

Schleuderdrehzahl:

Siehe Typenschild.

Gesamtanschlußwert/Absicherung/ Spannung:

Siehe Typenschild.

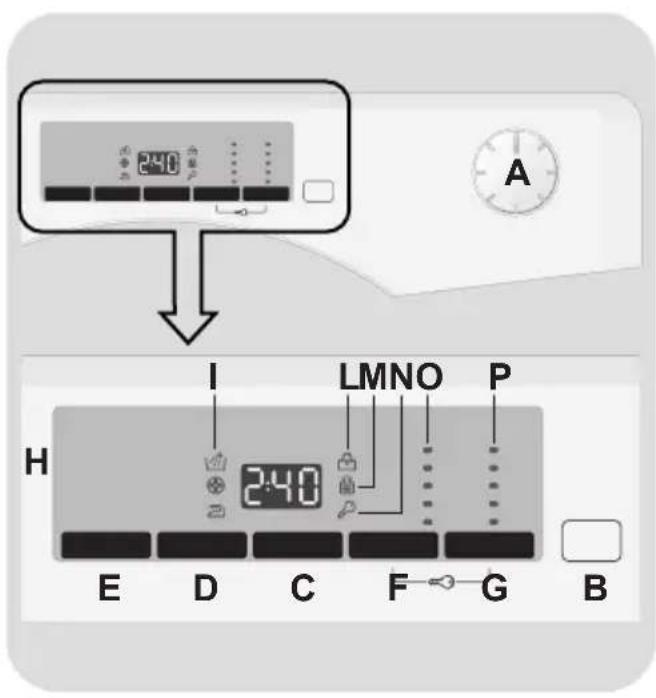

6. STEUERUNG UND PROGRAMME

A Programmwahlschalter mit Position AUS (OFF)
B Taste START/PAUSE
C Taste STARTZEITVORWAHL
D OPTIONSTASTEN
E Taste KURZPROGRAMME/ VERSCHMUTZUNGSGRAD
F Taste WASCHTEMPERATURWAHL
G Taste SCHLEUDERDREHZAHLWAHL F+G TASTENSPERRE
H Anzeigebereich
OPTIONSANZEIGELAMPEN
L Anzeige TÜRVERRIEGELUNG
M Anzeige KG LOAD
N Anzeige TASTENSPERRE
O Anzeigen WASCHTEMPERATUR
P Anzeigen SCHLEUDERDREHZAHL

Bullauge öffnen

Eine Sicherheitsvorrichtung verhindert, dass das Bullauge unmittelbar nach Beendigung des Waschvorganges geöffnet werden kann. Nach zwei Minuten erlischt die Anzeige "Tüverriegelung" und das Bullauge kann geöffnet werden.

Programmwahlschalter mit Position AUS (OFF)

Im Displaybereich werden die gewählten Programmparameter und Optionen angezeigt. Um Energie zu sparen wird die Helligkeit des Displays während des Waschvorganges und wenn langere Zeit keine Bingaben vorgenommen wurden verringert.

Um das Gerät auszuschalten,itte den Programmwahlschalter auf die Position AUS stellen.

• Drücken Sie die Taste START/PAUSE, um das gewählte Waschprogramm zu beginnen.
  Die Position des Programmwahlschaltersändert sich während des komplettenProgrammablaufs nicht.
• Um das Gerät auszuschalten,itte den Programmwahlschalter auf die Position AUS stellen.

Der Programmwahlschalter muss am Ende jeder Waschvorganges oder vorder Wahl eines neuen Waschprogramms auf die Position AUS gedreht werden.

Taste START/PAUSE

ZUERST das Bullauge schliessen und dann die Taste START/PAUSE drucken.

• Drucken Sie die Taste START/PAUSE, um das gewählte Waschprogramm zu beginnen.

Wenn die Taste START/PAUSE gedrückt wurde, kann es einige Sekunden dauern, bevor der Waschvorgang beginnt.

WASCHE NACHLEGEN ODER ENTNEHMEN, NACHDEM DAS PROGRAMM BEGONNEN HAT (PAUSE)

Die Taste START/PAUSE fur mindestens 2 Sekunden gedrückt halten (einege der Anzeigeleuchten sowie die Restlaufzeitanzeige beginnen zu blinken, während das Programm unterbrochen ist).
- Nach 2 Minuten wird die Turverriegelung automatisch deaktiviert und das Bullauge kann geöffnet werden.

Bitte überprüfen Sie vor dem Öffnender Tur, dass der Wasserstand unterhalb der Türoeffnung liegt, um das Herausflieben von Wasser zuverhindern.

Nachdem Entnehmen oder Nachlegenvon Wäsche das Bullauge wieder schließen und die Taste START/PAUSE erneut drücken (Programm wird an der ursprünglichen Stelle fortgesetzt).

WASCHPROGRAMM ABBRECHEN

Um ein Programm zu beenden, den Programmwahlschalter auf die Position AUS stellen.

Taste STARTZEITVORWAHL

• Der Programmstart kann zwischen 1 Stunde und 24 Stunden verzögert werden.

• Um den Programmstart zu verzögern,itte diesen Schritten folgen:

• Stellen Sie das gewünschte Programm ein.

• Drücken Sie die Taste STARTZEITVORWAHL einmal, um die Funktion zu aktivieren (es erscheidt die Anzeige h00 auf dem Display). Für eine einstündige Verzögerung drücken Sie die Taste erneut (im Display erscheidt die Anzeige h01). Wiederholen Sie diesen Vorgang so oft, bis die gewünschte Verzögerung im Display erscheidt. Zum Zurücksetzen der Startzeitvorwahr die Tasteso oft drucken, bis im Display wieder die Anzeige h00 erscheidt.
• Durch das Drucken der Taste START/PAUSE bestätigten Sie ihre Auswahl. Der Countdown beginnt und das Programm startet automatisch.
  Die eingestellte Startzeitvorwahr kann unterbrochen werden, indem der Programmwahler auf AUS gestellt wird.

Sollte es eine Unterbrechung der Stromversorgung während eines laufenden Waschvorgangs geben, werden die Einstellungen gespeichert, um das Programm bei Wiederinbetriebnahme automatisch fortzusetzen.

Die Optionstaten sollenn vor dem Drucken der START/PAUSE-Taste gewählt werden.

OPTIONSTASTEN

Mit dieser Taste haben Sie die Auswahl zwischen drei Optionen:

- EXTRA SPÜLEN

• Mit dieser Option können Sie am Ende des Waschgangs noch ein weiteres Mal spulen. Diese Option wurde für Menschen mit empfindlicher undSENSibler Haut entwickelt, bei denen schonkleinste Waschmittelrückstände zu Hautreizungen oder Allergien führen.
  Der Einsatz dieser Funktion ist auch ratsam für Gegenstände von Kindern und für den Fall stark verschmutzter Wasche, für die eine größere Menge an Waschmittel notwendig ist, oder beim

Waschen von Hand- und Badetüchern, deren Fasern meistens die Tendenz haben, das Waschmittel zu speichern.

- HYGIENE+

Sie können diese Funktion nur aktivieren, wenn Sie als Waschtemperatur 60^ eingestellt haben. Mit dieser Option wird während des gesamten Waschgangs ihre Kleidung mit konstanter Temperatur gewaschen.

-LEICHTBÜGELN

Durch das Zuwahlen dieser Option{lsst sich die Knitterbildung durch Weglassen der Zwischenschleudergänge bzw. Durchführung des Endschleuderns bei reduzierter Schleuderdrehzahl weitestgehend reduzieren.

Wenneine Option ausgewählt wurde, die mit dem ausgewählten Programm nicht kompatibel ist, dann blinkt die Optionsanzeigelampe zuerst und gehen dann aus.

Taste KURZPROGRAMME/ VERSCHMUTZUNGSGRAD

Mit dieser Taste haben Sie je nach ausgewähltem Programm die Auswahl zwischen zwei verschiedenen Optionen.

- KURZPROGRAMME

Die Taste wird aktiv, wenn Sie das Programm KURZ (14/30/44 Min.) mit dem Knopf auswahlen, und ermöglicht Ohnen, eine der drei angezeigten Zeiten auszuwahlen.

- VERSCHMUTZUNGSGRAD

• Sobald das Programm ausgewählt wurde, wird die eingestellte Waschzeit für diesen Programm automatisch angezeigt.
• Mit dieser Option haben Sie je nach Verschmutzungsgrad des Stoffs die Auswahr zwischen 3 Waschintensitätsstufen, die die Länge des Programms verändern (sie kann nur bei einigen Programmen genutzt werden - siehe Programmtabelle).

Taste WASCHTEMPERATURWAHL

• Mit dieser Taste können Sie die Temperatur des Waschgangs verändern.
• Um die Stoffe zu schützen, kann die für jederstProgramm erlaubte Höchsttemperatur nicht übersritten werden.
• Wenn Sie eine Kaltwäsche durchführten wollen, müssen alle Anzeigelampen ausgeschalten sein.

Taste SCHLEUDERDREHZAHLWAHL

Durch das Drucken dieser Taste kann die Höchstgeschwindigkeit gesenkt und, wenn Sie wollen, der Schleudergang abgebrochen werden.
- Wenn das Etikett keine spezifischen Angaben macht, kann die in dem Programm erwartete maximale Schleudergeschwindigkeit verwendet werden.

Um eine Schädigung des Stoffes zu vermeiden, kann die für jederProgramm erlaubte Höchstgeschwindigkeit nicht übersritten werden.

• Drücken Sie für die Reaktivierung des Schleudergangs die Taste, bis Sie die gewünschte Schleudergeschwindigkeit eingestellt haben.
• Sie können die Schleudergeschwindigkeit ohne ein Anhalten der Maschine ändern.

Eine Überdosierung von Waschmittel kann zu übermöiger Schaumbildung führen. Wenn das Gerät übermögen Schaum entdeckt, kann es die Schleuderphase aussetzen oder die Dauer des Programms verlangern und den Wasserverbrauch erhöhen.

Die Maschine ist mit einem speziellen elektronischen Gerät ausgestattet, welches den Schleudergang im Falle einer Unwucht verhindert. Dadurch werden Lärn und Schwingungen in der Maschine verringgert und die Lebensdauer ihrer Waschmaschine verlangert.

TASTENSPERRE

• Drücken Sie gleichzeitig die Tasten WASCHTEMPERATURWAHL und SCHLEUDERDREHZAHLWAHL für ungebahr 3 Sekunden, dann konnen die Tasten der Maschine gespeppt werden. Auf diese Art konnen Sie versehentliche oder ungewolte Änderungen vermeiden, wenn eine Taste auf der Anzeige während eines Waschgangs aus Versehen gedrückt wird.
  Die Tastensperre kann ganz einfach durch das gleichzeitige Drucken der zwei Tasten oder durch das Abschalten des Geräts aufgehoben werden.

Anzeigebereich

Im Displaybereich werden wichtige Informationen für den Benutzer angezeigt.

1) OPTIONSANZEIGELAMPEN

Die Anzeigelampen zeigen die Optionen an, die mit der entsprechenden Taste ausgewählt werden können.

2) PROGRAMMDAUXER

• Sobald ein Waschprogramm ausgewählt wurde, wird automatisch die Standardprogrammlaufzeit im Display angezeigt.
• Nachdem das Programm gestartet wurde, wird die Programmlaufzeit nach einigen Minuten den jeweiligen Programmbedingungen angepasst.

Die Mengenautomatik berechnet die Programmlaufzeit anhand diverser Parameter wie Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäsheart, -menge und -verschmutzung, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewährten Optionen etc.

3) ANZEIGETURVERRIEGELUNG

Die Anzeige beginnt zu leuchten, sobald das Bullauge richtig geschlossen.

ZUERST das Bullauge schliessen und dann die Taste START/PAUSE drucken.

• Wenn die Taste START/PAUSE gedrück wird blinkt die Anzeige zuerst kurz auf und leuchtet dann permanent.

Wird die START/PAUSE Taste nicht innerhalb von 7 Sekunden nach dem Schlieben des Bullauges gedrückt, muss das Programm neu gestartet werden.

• Eine Sicherheitsvorrichtung verhindert, dass das Bullauge unmittelbar nach Beendigung des Waschvorganges geöffnet werden kann. Nach zwei Minuten erlischt die Anzeige TÜRVERRIEGELUNG und das Bullauge kann geöffnet werden. Drehen Sie am Ende des Waschvorganges den Programmwahlschafter auf die Position AUS.

4) ANZEIGE "Kg LOAD" - Anzeige MENGENAUTOMATIK (nur in Baumwoll- und Synthetikprogrammen)

Während der ersten Minuten des Waschprogramm ermittelt die moderne

Mengenautomatik alle Waschparameter Verbrauchswerte Dieses wird durch die Anzeige "Kg LOAD" im Display visualisiert.

• Alle Verbrauchswerte und Programmschritte werden dahingehend automatisch optimiert und angepasst:

• Benötigte Wassermenge nach Art und Menge der eingefüllten Wäsche

• Programmdauer nach Art und Menge des eingefüllten Wäsche

• Anzahl und Intensität der Spülgänge nach Art und Menge des eingesetzten Waschmittels

• Trommeldrehrhythmus nach Art und Menge der eingefüllten Wäsche

• Zusätzliche Spülgänge bei übermäßiger Schaumbildung

• Schleuderdrehzahl nach Art und Menge der eingefüllten Wäsche, um Unwuchten zu vermeiden.

Die Anzeigelampe zeigt an, dass die Tur verriegelt ist.

6) ANZEIGEN WASCHTEMPERATUR

Das zeigt die Waschtemperatur des ausgewählten Programms an, das mit der entsprechenden Taste (falls erlaubt) geändert werden kann. Wenn Sie eine Kaltwäsche durchführten wollen, müssen alle Anzeigelampen ausgescheltet sein.

7) ANZEIGEN SCHLEUDERDREHZAHL

Das zeigt die Schleudergeschwindigkeit des ausgewählten Programms an, das mit der entsprechenden Taste geändert oder weggelassen werden kann.

Programmübersicht

PROGRAMM		(Max.)* (siehe Steuertafel)								1) (MAX.)	2	1
		5kg	6kg	7kg	8kg	9kg	10kg	11kg	12kg		2
+ Pre	Kochwäsche 2)	5	6	7	8	9	10	11	12	90°	●	●
	Baumwolle + 2) Vorwäschme	5	6	7	8	9	10	11	12	60°	●	●
Eco 20°	Baumwolle ** 2)	5	6	7	8	9	10	11	12	60°	●	●
	Eco 20°	5	6	7	8	9	10	11	12	20°	●	●
Mischwäschesche 2)		2,5	3	3,5	4	4,5	5	5,5	6	60°	●	●
Feinwäschesche		2	2	2,5	2,5	2,5	2,5	2,5	3	40°	●	●
Spülen		-	-	-	-	-	-	-	-	-	△	●
Schleudern		-	-	-	-	-	-	-	-	-
Abpumpen		-	-	-	-	-	-	-	-	-
14/30/44 Min.	14' Kurz 3) 14/30/44 Min. 30' 44'	1	1	1	1,5	1,5	1,5	1,5	2	30°	●	●
		1,5	2	2,5	2,5	2,5	2,5	2,5	3	30°	●	●
		3	3	3,5	3,5	3,5	3,5	3,5	4	40°	●	●
Dunkle Wäsche		2,5	3	3,5	4	4,5	5	5,5	6	40°	●	●
Hemden 2)		2,5	3	3,5	4	4,5	5	5,5	6	30°	●	●
Seide		1	1	1	2	2	2	2	2,5	30°	●	●
Wolle		1	1	1	2	2	2	2	2,5	40°	●	●
Handwäschesche		1	1	1	2	2	2	2	2,5	30°	●	●

Bitte beachten Sie folgende Hinweise:

• Die maximale Beladungskapazität (trockene Kleidung lt. Normtest) hangt von dem jeweiligen Gerätemodell ab (s. Bedienblende).

**STANDARDDBAUMWOLLPROGRAMME fur Prufung und Energieetikettierung gemäß Richtlinie (EU) 1015/2010 und 1061/2010.

BAUMWOLLPROGRAMM mit einer Waschtemperatur von 60^

BAUMWOLLPROGRAMM mit einer Waschtemperatur von 40^

TheseProgramme eignen sich zur Reinigung normalverschmutzter Baumwollwäsche und sind die effizientestenProgramme in Bezug auf den kombinierten Energie- und Wasserverbrauch zum Waschen von Baumwollwäsche.

Die Temperaturangaben zu den Programmen sind auf die Angaben auf dem Waschetikett abgestimmt. Die tatsächliche Wassertemperatur kann ggf. leicht abweichen.

(Nur für Modelle mit entsprechenden Waschmittelfach für Flüssigwaschmittel)

Wenn nur eine begrenzte Menge von Textilien mit Flecken behaftet ist, die mit einem flüssigen

Vorreinigungs- oder Bleichmittel gehandelt werden soll, kann eine entsprechende Fleckenbehandlung mit dem Gerät durchgeführt werden. Gießen Sie das Vorreinigungs-/Bleichmittel in die Vorrichtung für Flüssigwaschmittel und setzen diese in das mit der Ziffer "2" markierte Fach der Waschmittelschublade. Wahlen Sie anschließend das Programm SPULEN aus und starten den Vorgang.

Wenn der Spulvorgang beendet ist, den Programmwahler auf die Position AUS stellen, die restliche Wasche hinzufugen, das gewünschte Waschprogramm auswahlen und starten.

1) Wenn ein Programm ausgewählt wurde, wird auf der Anzeige die empfohlene Waschtemperatur angezeigt, die mit der entsprechenden Taste (falls erlaubt) geändert werden kann. Die für jeder Programm erlaubte Hochsttemperatur kann jedoch nicht übersritten werden.
2) Für die aufgeführten Programmekann über die Optionsteste VERSCHMUTZUNGSGRAD die Dauer und Intensität des Waschprogramms angepasst werden.
3) Nachdem der Programmwahler auf die Position KURZ gestellt wurde, können Sie über die Taste KURZPROGRAMME eines der drei KURZPROGRAMME (14/30/44 Minuten) auswahlen.

Programmausbahl

Das Gerät bietet eine Vielzahl an

Programmen und Optionen, um

verschiedene Textilarten in allen

Verschmutzungsgraden optimal zu reinigen.

Kochwäsche

Für die grundliche Pflege von strapazierfahigen Textilien.

Baumwolle + Vorwäsche

Dieses Programm wurde zur Entfernung von

hartnackigen Flecken aus weißer Baumwolle

konzipiert. Die Vorwäsche garantiert die

Entfernung von hartnackigen Flecken. Geben Sie in das Fach "1" die Menge an Waschmittel, die 20% des für den Hauptwachgang genutzten Waschmittels entspricht.

Baumwolle

Effizientestes Waschprogramm (kombinerter Energie-/Wasserverbrauch) für die Reinigung normal verschmutzter Baumwollwäsche.

Eco 20^

Dieses Programm ermodlich es, bei einer Waschtemperatur von nur 20^ verschiedene.

Textilarten und-farben gemeinsam und besonders sparsam in einem Waschgang z waschen. Verwendung von Waschmittel mit Kaltwaschfunktion notwendig.

Mischwäsche

Für pflegeleichte Textilien aus Baumwolle

Leinen, Synthetik oder Mischgewebe bei reduzierter Waschtemperatur bzw. Schleuderdrehzahl.

Feinwäsche

Lange Einweichphasen in Kombination mit sanften Trommelbewegungen und hohem Wasserstand bei verringerter

Waschtemperatur und Schleuderrehzahl garantieren optimale Pflege für Feinwäsche.

Spulen

Es werden 3 Spülgänge mit Zwischenschleudern

(Schleuderdrehzahl kann mit der Taste

SCHLEUDERDREHZAHLWAHL reduzier

oder ganz abgestellt werden) durchgeführt.

Schleudern

Dieses Spezialprogramm fuhrt einen

Intensivschleudergang aus (die Schleuderdrehzahl

kann evtl. durch Drucken der entsprechenden

Taste reduziert werden).

Abpumpen

Das Programm pump das Wasser nur ab.

Kurz (14/30/44 Min.)

Die Kurzprogramme sind für die Kleinere und leicht verschutze Wäscheposten ausgelegt.

Die Menge des verwendeten Waschmittels

bitte entsprechend anpassen. Über die

Taste KURZPROGRAMME kann das

gewünschte Programm (14/30/44 Minuten)

ausgewählt werden.

Dunkle Wäsche

Dunkle Textilien aus Baumwolle oder

Mischgewebe werden in thisem Programm

besonderss farbschonend gewaschen.

Verwendung von Flüssigwaschmittel empfohlen.

Hemden

DiesesProgramm eignet sich zum

gemeinsamen Waschen von Hemden/Blusen aus Baumwolle, Synthetik und synthetischen

Mischfasern. Die Kombination aus einem höheren Wasserstand mit einem optimierten

Trommeldrehrhythmus minimiert die

Knitterbildung während des Waschgangs und erzielt optimale Waschergebnisse auch bei niedrigen Waschtemperaturen. Die

Schleuderdrehzahl kann damit individuell nach unten reguliert werden, um das anschließende

Bügeln aller zu vereinfachen.itte die Hinweise zu max. Fullmenge in der

Programmtabelle beachten.

Seide

Für die besonders schonende Reinigung

aller maschinenwaschbaren, empfindlicher

Textilien, die keine Wolle enthalten. Der

Waschprozess ist optimal an die

Erfordernisse der Seidefasern angepasst.

Wolle

Für die besonderss schonende Reinigung

aller maschinenwaschbaren Wolltextilien (s.

Wäscheetikett) mit langen Programmpausen.

Handwäsche

Handwäscheprogramm für alle

maschinenwaschbaren Textilien mit dem

Handwäschepflegesymbol auf dem

Wäscheetikett.

7. PROBLEMLOSUNGEN UND GARANTIE

Wenn Sie der Meinung sind, das Gerät wurde nicht korrekt Funktionieren, dann finden Sie in der beigelegten Kurzanleitung eine praktische Tipps, wie die häufigsten Probleme zu beheben sind.

FEHLER-BERICHT

• Geräte mit Display: die Störung wird durch den Buchstaben E zusammen mit einer Nummer angezeigt (Beispiel: Error 2 = E2)
• Geräte ohne Display: die Störung wird angezeigt, indem die LED so*häufig blinken, wie es dem Fehlercode entspricht, gefolgt von einer Pause von 5 Sekunden (Beispiel: Error 2 = 2 × Blinken - Pause - 2 x Blinken - usw...)

Fehleranzeige	Mögliche Ursachen und praktische Lösungen
E2 (mit Display)2 x Blinken derLED (ohne Display)	Das Gerät erhält kein Wasser.
	Stellen Sie safer, dass der Wasserhahn geöffnet ist.
	Stellen Sie safer, dass der Schlauch für den Wasserzulauf nicht geknicht oder eingeklemmt ist.
	Wasser-Anschlüsse nicht in der korrekten Höhe (s. unter Installation)
	Wasserhahn des Wasserzulaufs schliessen, am Gerät aufschrauben und prüfen, ob der "Sandfilter" sauber ist und nicht verstopft.
E3 (mit Display)3 x Blinken derLED (ohne Display)	Wasser in der Waschmaschine lauft nicht ab.
	Stellen Sie safer, dass der Filter nicht verstopft ist.
	Stellen Sie safer, dass der Schlauch nicht geknicht, oder eingeklemmt ist.
	Vergewissern Sie sich, dass die Abflüsse im Haus nicht verstopft sind und Wasser ohne Probleme ablaufen kann. Prüfen Sie, ob das Wasser im Waschbecken abläuft.
E4 (mit Display)4 x Blinken derLED (ohne Display)	Es gibt zu viel Schaum und/oder Wasser.
	Überprüfen Sie, ob Sie eventuell zuviel Waschmittel benutz haben oder ein für Waschmaschinen ungeeignetes Waschmittel.
E7 (mit Display)7 x Blinken derLED (ohne Display)	Probleme mit der Tür.
	Stellen Sie safer, dass die Tür richtig geschlossen ist. Stellen Sie safer, daß keine Wäsche im Gerät das Schließen der Tür befindert.
	Falls die Tür sich nicht öffnenläst, das Gerät ausschalten, den Stecker aus der Steckdoseziehen, 2-3 Minuten warten und die Tür noch einmal öffnen.
Alle anderenCodes	Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. Schalten Sie das Gerät wieder ein und starten Sie ein Programm. Wenn der Fehler erneut auftritt, wenden Sie sichitte an ein autorisiertes Kunden-Service-Center.
Problem	Mögliche Ursachen und praktische Lösungen
Die Waschmaschine verfügbar nicht/startet nicht	Stellen Sie sicher, dass das Gerät an einer funktionierenden Steckdose angeschlossen ist.
	Stellen Sie sicher, dass das Gerät eingeschalten ist.
	Stellen Sie sicher, dass die Steckdose funktioniert, und testen Sie das mit einem anderen Gerät (eine Lampe)
	Es kann sein, dass die Tür nicht korrekt geschlossen ist: öffnen und schließen Sie es noch einmal.
	Überprüfen Sie, ob das gewünschte Programm richtig gewählt und die Start-Taste gedrückt ist.
	Stellen Sie sicher, dass sich das Gerät nicht im Pause-Modus befindet.
Wasser ist auf den Boden in der Höhe Waschmaschine ausgelaufen.	Dies kann an einem Leck in der Dichtung zwischen Wasserhahn und Schlauch liegen; in diesen Fall die Dichtung erneuern und alles gut festziehen.
	Stellen Sie sicher, dass der Filter richtig geschlossen ist.
Die Trommel der Waschmaschine dreht sich nicht.	Falls die Wäsche nicht optimal in die Maschine geladen wurde, kann folgenden passieren:· Es wird versucht, das Gewicht auszubalandzieren, und dadurch verlangsamt sich die Umdrehungszahl.· Drehzahl der Trommel wird langsamer, um Vibrationen und Lärm zu verringn.· Trommel schaltet sich ab, um die Waschmachine zu schützen. Stellen Sie sicher, dass die Wäsche gleichmäßig verteil ist. Falls dies nicht so ist, entwirren Sie die Wäsche, fällen Sie die Maschine erneut und starten Sie das Programm noch einmal.
	Dies konnte daran liegen, dass das Wasser noch nicht komplette eingelauften ist: warten Sie ein paar Minuten. Falls dies Problem sich nicht behebenläßt, schauen Sie unter Abschnitt Fehler 3.
	Einige Modelle verfügen über eine Funktion "Nicht schleudern": stellen Sie sicher, dass diese nicht aktiviert ist.
	Stellen Sie sicher, dasschts nicht aktiviert ist, was das Schleuder beeinträchtigt.
	Zu viel Waschmittel können den Beginn des Schleuderorgangs verzöbern.
Während des Schleuderns hört man starke Vibrationen / Géräutsche.	Eventuell steth die Waschmaschine nicht vollständig eigenen: falls notwendig, die Fußeneinstellen, wie in der Anleitung beschreiben.
	Stellen Sie sicher, dass Befestigungsschrauben, Gummistopfen und Schlauchveränderungen für den Transport entfern wurden.
	Stellen Sie sicher, daß keine Fremdkörper in die Tromm (Münzen, Scharnere, Knöpfe, usw...) gelangen.

Die Standard-Garantie des Herstellers umfasst Fehler, welche durch elektrische oder mechanische Fehler des Produktes verursacht wurden, als Handlung oder Unterlassung des Herstellers. Falls ein Fehler durch Faktoren außerhalb des gelieferten Produktes verursacht wurde, durch Fehlbedienung oder als Resultat einer nicht beachteten Gebrauchsanleitung, kann eine Gebühr erhoben werden.

Bei der Nutzung von phosphatfreien Waschmitteln können folgende Dinge resultieren:

• Trüberes Abwasser: Dieder Effekt ist bedingt durch die suspendierten Zeolithe, was jeder keine negativen Auswirkungen auf die Wascheffizienz hat.
  -WeiBer Schleier auf der Kleidung am Ende des Waschvorgangs: Dies ist normal, da das Waschmittel nicht von der Wasse aufgenommen wird.
• Schaumbildung im letzten Spülgang: Dies ist nicht zwingend ein Zeichen für ein schlechtes Spülergebnis.
• Übermäßige Schaumbildung: Dies tritt)\ haufig beim Einsatz von anionischen Tensiden in Waschmitteln auf.\ Starten Sie in den vorgenommen Fäller keinen erneuten Waschvorgang, da die nicht halten wird.

Wenn das Problem fortbesteht oder wenn Sie einen technischen Defekt vermuten, kontaktieren Sie umgehend ein autorisiertes Kundendienstzentrum.

Es empfeihlt sich immer Originalersatzteile zu benutzen, die in unseren autorisierten Kundendienstzentren erhältlich sind.

Garantie

Die Garantiezeit des Gerätes entspricht den jeweiligen gesetzlichen Vorschriften. Nähere Angaben zu Art und Umfang der Garantiebedingungen finden Sie im Garantieheft.itte das Original der Kaufrechnung fur die Garantieersatzansprüche aufbewahren, um diese im Bedarfsfall unserem Werkskundendienst vorzulegen. OhneThese Nachweise konnen wir und unser Werkskundendienst den Anspruch nicht anerkennen

Wir schreiben die Haftung fur alle evtl. Druckfehler aus.
Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.
