Produkttyp	Kühl-Gefrierkombination (Gefrierteil unten)
Marke	Bosch
Modell	KGN39VI3B
Klimaklasse	SN (10 °C bis 32 °C), N (16 °C bis 32 °C), ST (16 °C bis 38 °C), T (16 °C bis 43 °C)
Stromversorgung	220-240 V, 50 Hz, 10-16 A, Schutzkontaktstecker
Schutzklasse	I
Kältemittel	R600a (brennbar, umweltfreundlich)
Abtausystem	NoFrost vollautomatisch (kein Eis im Gefrierfach)
Innenbeleuchtung	LED (keine Wartung, Reparatur nur durch Kundendienst)
Temperaturbereich Kühlschrank	+2 °C bis +8 °C
Temperaturbereich Gefrierschrank	-16 °C bis -24 °C (Werkeinstellung -18 °C)
Sonderfunktionen	Superkühlen, Supergefrieren (automatisch und manuell), Eco-Modus, Tür- und Temperaturalarm
Maximale Gefrierleistung	Auf dem Typenschild angegeben (24 h)
Innenausstattung	Gemüsefach mit Feuchtigkeitsregler, Kaltlagerfach, Flaschenablage, Eiswürfelbehälter, Gefrierkalender, Kühlakkus, Frühstücksset (je nach Modell)
Reinigung	Warmes Wasser und Neutralreiniger; keinen Dampfreiniger oder Scheuerschwämme verwenden. Ablagen und Behälter sind nicht spülmaschinengeeignet.
Sicherheit	Keine elektrischen Geräte im Innenraum verwenden; keine brennbaren Produkte lagern; Kältekreis nicht beschädigen
Reparierbarkeit	Nur durch Hersteller oder Kundendienst; nur Originalersatzteile verwenden
Verwendung	Haushaltsgebrauch, max. 2000 m Höhe
Betriebsgeräusche	Brummen (Motor), Plätschern (Kältemittel), Klicken (Schaltung), Knacken (Abtauen)

Häufig gestellte Fragen - KGN39VI3B BOSCH

Wie stelle ich die Temperatur von Kühl- und Gefrierschrank ein?

Verwenden Sie die Temperatureinstelltaste des Kühlschrankfachs (2), um zwischen +2 °C und +8 °C einzustellen, und die Taste des Gefrierschrankfachs (6), um zwischen -16 °C und -24 °C einzustellen. Die eingestellte Temperatur wird auf der entsprechenden Anzeige angezeigt. Die Werkseinstellung empfiehlt einen Mittelwert für den Kühlschrank und -18 °C für den Gefrierschrank.

Wie aktiviere ich das Supergefrieren?

Drücken Sie wiederholt die Temperatureinstelltaste des Gefrierschrankfachs (6), bis die Super-Anzeige (7) leuchtet. Das Supergefrieren wird bei großen Mengen nach etwa 2 1/2 Tagen automatisch deaktiviert, bei kleinen Mengen sobald die Lebensmittel durchgefroren sind.

Was tun, wenn der akustische Alarm ertönt?

Der Alarm kann ein Türalarm (wenn die Tür länger als eine Minute offen bleibt) oder ein Temperaturalarm (wenn die Gefriertemperatur zu hoch ist) sein. Zum Deaktivieren drücken Sie die Temperatureinstelltaste des Gefrierschranks (6). Überprüfen Sie, ob die Tür richtig geschlossen ist und die Lüftungsöffnungen nicht blockiert sind.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches Tuch, warmes Wasser und ein neutrales Reinigungsmittel. Verwenden Sie niemals Dampfreiniger, Scheuermittel oder Lösungsmittel. Reinigen Sie die Türdichtung mit klarem Wasser und trocknen Sie sie. Ablagen und Behälter können herausgenommen und separat gereinigt werden (nicht spülmaschinengeeignet).

Wie verwende ich das Gemüsefach mit Feuchtigkeitsregler?

Stellen Sie die Luftfeuchtigkeit mit dem Schieber ein: hohe Position für hohe Feuchtigkeit (ideal für Gemüse), niedrige Position für niedrige Feuchtigkeit (für Obst oder wenn das Fach sehr voll ist). Wenn sich Kondenswasser bildet, entfernen Sie das Wasser und passen Sie die Einstellung an.

Was tun, wenn die Innenbeleuchtung nicht funktioniert?

Die LED-Beleuchtung schaltet sich nach etwa 10 Minuten automatisch aus, wenn die Tür offen bleibt. Schließen und öffnen Sie die Tür erneut. Wenn die Beleuchtung aus bleibt, ist sie möglicherweise defekt und muss vom Kundendienst repariert werden.

Wie taue ich Lebensmittel auf?

Sie können bei Raumtemperatur, im Kühlschrank, im Backofen (mit oder ohne Umluft) oder in der Mikrowelle auftauen. Tauen Sie niemals teilweise oder vollständig aufgetaute Lebensmittel wieder ein, ohne sie vorher gegart zu haben.

Was ist die maximale Gefrierleistung?

Die maximale Gefrierleistung in 24 Stunden ist auf dem Typenschild im Inneren des Geräts angegeben. Um sie zu erreichen, aktivieren Sie 24 Stunden vorher das Supergefrieren, entfernen Sie die Behälter und stapeln Sie die Lebensmittel direkt auf der Ablage und am Boden des Fachs.

Warum macht mein Gerät Geräusche?

Die folgenden Geräusche sind normal: Brummen des Motors, Plätschern des Kältemittels, Klicken beim Schalten, Knacken beim Abtauen. Wenn das Gerät im Supergefriermodus lauter ist, ist das normal. Wenn ungewöhnliche Geräusche auftreten, überprüfen Sie, ob es gerade steht und keine Möbel berührt.

Wie aktiviere ich den Eco-Modus?

Drücken Sie die Temperatureinstelltaste des Gefrierschranks (6), bis die Anzeige Eco leuchtet. Das Gerät stellt den Kühlschrank automatisch auf +8 °C und den Gefrierschrank auf -16 °C ein, um Energie zu sparen.

BEDIENUNGSANLEITUNG KGN39VI3B BOSCH

deGebrauchsanleitung Kuhl- und Gefrierkombination

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 5
Hinweise zur Entsorgung 8
Lieferumfang 9
Aufstellort 9
R aumtemperatur und Belüftung beachten 9
Geratanschlieben 10
Gerat kennenlernen 11
Gerat einschalten 12
Temperatur einstellen 12
eco 12
Alarmfunktionen 13
Nutzinhalt 13
Der Kuhlraum 13
Super-Kühlen 15

Gefrierraum 15
Max.Gefriervermögen 15
Gefrieren und Lagern 16
Frische Lebensmittel einfrierten 16
Super-Gefrieren 17
Gefriergut auftauen 18
Ausstattung 18
Aufkleber "OK" 19
Gerat ausschalten und stilllegen 19
Gerat reinigen 20
Beleuchtung (LED) 20
Energie sparen 21
Betriebsgeräusche 22
Kleine Störungen selbst beheben .... 23
Kundendienst 25

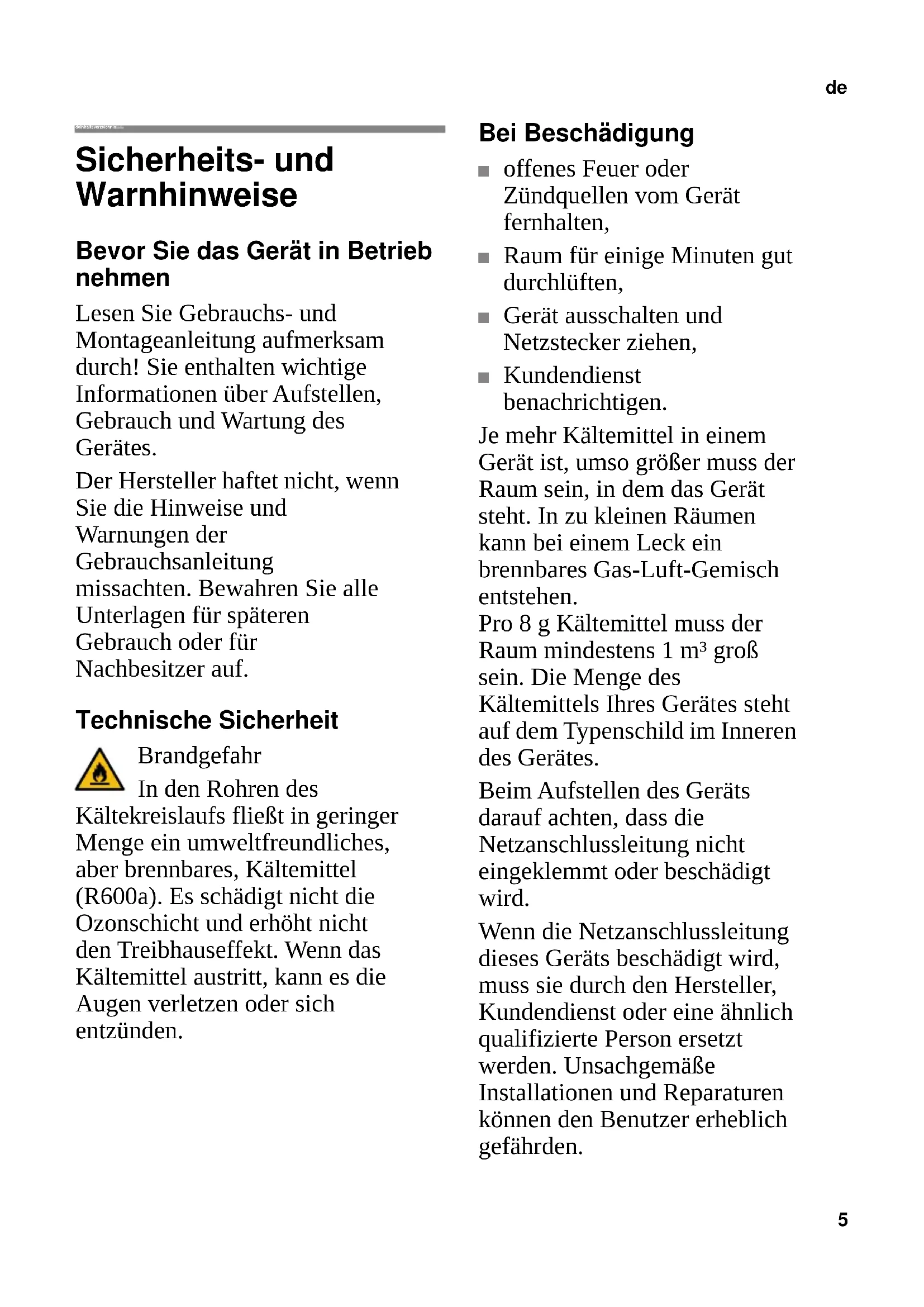

Sicherheits- und Warnhinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Technische Sicherheit

Brandgefahr

In den Rohren des

Kältekreislaufs fließt in geringer Menge ein umweltfreundliches, aber brennbares, Kältemittel (R600a). Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Wenn das Kältemittel austritt, kann es die Augen verletzen oder sich entzünden.

Bei Beschädigung

offenes Feuer oder Zündquellen vom Geräfernhalten,
- Raum für eineige Minuten gut durchlügen,
Gerätausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät stehen. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8g Kältemittel muss der Raum mindestens 1m^3 gross sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Innerend des Gerätes.

Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

Wenn die Netzanschlussleitung\ deses Geräts beschädigt wird,\ mussie durch den Hersteller,\ Kundendienst oder eineähnlich\ qualifizierte Person ersetzt\ werden. Unsachgemäß\ Installationen und Reparaturen\ konnen den Benutzer erheblich\ gefährden.

de

Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Keine Mehrfachsteckdosen, Verlangerungskabel oder Adapter verwenden.

Brandgefahr Portable

Mehrfachsteckdosen oder portable Netzeile konnen überhitzen und zum Brand führen.

Keine portablen
Mehrfachsteckdosen oder
portablen Netzeile hinter dem Gerät platzieren.

Beim Gebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!

Abgesehen von den Herstellerangaben keine zusätzlichen Maßnahmen ergreifen, um die Abtauung zu beschleunigen. Explosionsgefahr!
Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzüden oder zu Augenverletzungen führen.
Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Kunststoffe und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffe und Turdichtung werden sonst porös.

- Vermeidung von Risiken für Kinder und gefährdete Personen:

Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben.

Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben.

Eine für die Sicherheit
verantwortliche Person muss
Kinder und gefährdete
Personen am Gerät
beaufsichtigen oder anleiten.
Nur Kinder ab 8 Jahren das
Gerät benutzen setzen.

Bei Reinigung und Wartung Kinder beaufsichtigen.

Niemals Kinder mit dem Gerätspielen halten.

Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.
Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonderss kohlensäurehaltige Getränke). Flaschen und Dosen können platzen!

• Nie Gefriergut(sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund behmen. Gefrierverbrennungsgefahr!
• Vermeiden Sie längeren
  Kontakt der Höhe mit dem
  Gefriergut, Eis oder den
  Verdampferrohren usw.
  Gefrierverbrennungsgefahr!

Kinder im Haushalt

• Verpackung und deren Teilen nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
  Das Gerät ist kein Spielzeug für Kinder!
  Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Geräteignet sich

zum Kuhlen und Gefrieren von Lebensmitteln,
zur Eisbereitung.
Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das hämischte Umfeld bestimmt.

Der Kältekreislauf ist auf Dichtheit geprüft.

de

Dieses Gerät entspricht den einschlädigigen Sicherheitsbestimmungen für Elektrogeräte und ist funkentstört.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei der Gemeindeverwaltung.

Altgerät entsorgen

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warning

Bei ausgedienten Geräten

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.
3. Ablagen und Behälter nicht hersausnahmen, um Kindern das Hineinklettern zu erschwen!
4. Kinder nicht mit dem ausgedienten Gerät speiten{lassen. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Geräterworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Standgerät
Ausstattung (modellabhängig)
Beutel mit Montagematerial
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Aufstellort

Als Aufstellort eignet sich ein trockener, beluftbarer Raum. Der Aufstellort sollt nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Höhe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstelleniben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- und Gasherden 3 cm.
Zu Öl- oder Kohleanstellherden 30 cm.

Der Boden am Aufstellortarf nicht nachgeben.Boden eventuell verstarken. Eventuelle Bodenunbenheiten mit Unterlagen ausgleichen.

Wandabstand

Gerät so aufstellen, dass ein Türoffnungswinkel von 90^ gewährleistet ist.

Ruumtemperatur und Belüftung beachten

Raumtemperatur

Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.

Die Klimaklasse ist auf dem Typenschild zu finden, Bild 13.

Klimaklassenzulässige Raumtemperatur

SN +10°C bis 32°C

N+16°C bis 32°C

ST+16°C bis 38°C

T + 16°C bis 43°C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

de

Belüftung

Bild 3

Die Luft an der Rückwand und an den Seitenwänden des Gerätes erwartt sich. Die erwärmtte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen

Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Warning

Stromschlaggefahr!

Falls die Länge der Netzanschlussleitung nicht ausreicht, verwenden Sie auf keinen Fall Mehrfachsteckdosen oder Verlängerungskabel. Kontaktieren Sie stattdessen den Kundendienst für Alternativen.

Das Gerät entspricht der Schutzklasse I. Über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein.

Überprüfen Sie bei Geräten, die in nicht-europäischen Ländern betrieben werden, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild 13.

Warning

Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.

Zum Gebrauch unserer Geräte konnen sinus- und Netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellosungen (z. B. bei Schiffen oder Gebirgs Hutten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

Gerät kennenlernen

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanleitung gilt für mehrere Modelle.

Die Ausstattung der Modelle kann variieren.

Abweichungen bei den Abbildungen sind möglich.

Bild 1

• Nicht bei allen Modellen.

A Kuhlraum
B Gefrierraum
1-9 Bedienelemente
10 Ablage für keine Flaschen
11 Ablage für große Flaschen
12 Beleuchting
13* Flaschenablage
14 Kaltlagerfach
15 Gemüsebehälter mit Feuchtigkeitsregler
16 Gefriergutbehälter (klein)

Bedienelemente

Bild 2

1 Anzeige alarm

Wird hervorgehoben, wenn es im Gerät zu warm ist.

2 Temperatur-Einstelltaste Kuhlraum

Mit der Taste wird die Temperatur des Kühraums eingestellt.

3 Anzeige Super

Leuchtet, wenn das Super-Kühlen in Betrieb ist.

4 Temperaturanzeige Kuhlraum

Die Zahlen entsprechen den eingestellen Kuhlraum-Temperaturen in ^ C

5 Anzeige eco

Wird hervorgehoben, wenn der eco-Modus im Kuhlraum eingeschaltet ist.

6 Temperatur-Einstelltaste Gefrierraum

Mit der Taste wird die Temperatur des Gefrierraums eingestellt.

7 Anzeige Super Gefrierraum

Sie leuchtet, wenn das Super-Gefrieren in Betrieb ist.

8 Temperaturanzeige Gefrierraum

Die Zahlen entsprechen den eingestellen Gefrierraum-Temperaturen in ^ C

9 Anzeige eco

Wird hervorgehoben, wenn der eco-Modus im Gefrierraum eingeschaltet ist.

Gerä einschalten

Bild 2

1. Stecken Sie den Stecker in die Steckdose.
2. Es ertont ein Warnton. Die Temperaturanzeige 8 blinkt.
3. Drucken Sie die Temperatur-Einstelltaste 2. Der Warnton schaltet ab.

Wenn der Gefrierraum die eingestellte Temperatur erreicht hat, leuchtet die Temperaturanzeige 8.

Vom Werk aus sind folgende Einstellungen empfohlen:

Kuhlraum: mittlere Einstellung
Gefrierraum: -18 °C

Lagern Sie empfindliche Lebensmittel im Kühlraum.

Hinweise zum Betrieb

Nach dem Einsatzten kann es mehrere Stunden dauern, bis die eingestillten Temperaturen erreicht sind.
Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.
Die Stirnseiten des Gehäuses werden teilweise leicht beheizt, dies verhindert Schwitzwasserbildung im Bereich der Turdichtung.
Lässt sich die Gefrierraum-Tür nach dem Schließen nicht那么简单 wieder öffnen, warten Sie einen Moment, bissich der entwickelte Unterdruck ausgegliedchen hat.

Temperatur einstellen

Kuhlraum

Die Temperatur ist von +2^ bis +8^ einstellbar.

Temperatur-Einstelltaste 2 so oft drücken, bis die gewünschte Kühlraum-Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf der Temperaturanzeige 4 angezeigt.

Hinweis

Um die gewählte Temperatur zu erreichen, öffnen Sie die Belüftungsöffnungen zu 1/3, Bild 6.

Gefrierraum

Die Temperatur ist von -16 °C bis -24 °C einstellbar.

Temperatur-Einstelltaste 6 so oft drücken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf Temperaturzeige 8 angezeigt. Vom Werk aus empfehlen wir im Gefrierraum eine Einstellung von -18^

eco

Mit der eco-Funktion schalten Sie das Gerät in den energiesparenden Betrieb um.

Das Gerät stellt automatisch auf folgende Temperaturen ein:

Kuhlraum: + 8 °C
Gefrierraum: - 16 °C

Eco einschalten

Temperatur-Einstelltaste 6 so oft drücken, bis die Anzeige "eco" hervorgehoben ist.

Alarmfunktionen

Bild 2

Türalarm

Der Turalarm (Dauerton) schaltet sich ein, wenn die Geräte tür länger als eine Minute offen stehen. Durch Schließen der Tür schaltet sich der Warnton wieder ab.

Temperatorialarm

Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist und das Gefriergut gefährdet ist.

Die Temperaturanzeige Bild 2/8 blinkt.

Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten:

Bei Inbetriebnahme des Gerätes.
Beim Einlagen groBer Mengen frischer Lebensmittel.
Bei zu lange geöffneter Gefrierraum-Tür.

Hinweis

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die maximale Lagerdauer nicht mehr voll nutzen.

Alarm abschalten

Bild 2

Temperatur-Einstelltaste 6 drücken, um den Warnton abzuschalten.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihr Hem Gerät auf dem Typenschild. Bild 13

Gefriervolumen vollständig nutzen

Um die maximale Menge an Gefriergut unterzubringen, können Sie die Behälter entnehmer. Die Lebensmittel können Sie dann direkt auf der Ablage und dem Gefrierraum-Boden stapeln.

Hinweis

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen konnten an der Rückwand festfrierten.

Ausstattungsteile herausnahmen Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und hersausnahmen. Bild 9

Der Kuhlraum

Der Kühlraum ist der ideale Aufbewahrungsord für Fleisch, Wurst, Fisch, Milchprodukte, Eier, fertige Speisen und Backwaren.

Beim Einlagern beachten

Lagern Sie frische, universehre Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.
Bei Fertigprodukten und abgefällten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten.

de

Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfarbungen der Kunststoffe im Kuhlraum werden dadurch vermieden.
- Warme Speisen und Getränke erst abkühlen setzen, dann ins Gerät stellen.

Hinweis

Luftaustrittsöffnungen nicht mit Lebensmitteln blockieren, um die Luftzirkulation nicht zu beeinträchtigen. Lebensmittel, die unmittelbar vor den Luftastrittsöffnungen gelagert werden, können durch die ausströmende Kaltluft gefrieren.

Kältezonen im Kuhlraum beachten

Durch die Luftzirkulation im Kühraum entstehen Zonen unterschiedlicher Kälte:

Kälteste Zonen sind vor den Luftaustrittsöffnungen und im Kaltlagerfach, Bild 1/14.

Hinweis

Lagern Sie in den kältesten Zonen empfindliche Lebensmittel (z. B. Fisch, Wurst, Fleisch).

Wärmsste Zone ist an der Türganz offen.

Hinweis

Lagern Sie in der wärmten Zone z. B. Hartkäse und Butter. Hartkäse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Gemüsebehälter mit Feuchtigkeitsregler

Bild 7

Um das optimale Lagerklima für Obst und Gemüse zu schaffen, können Sie die Luftfeuchtigkeit im Gemüsebehalter einstehen:

überwiegend Gemüse sowie bei Mischbeladung oder geringer Beladung - hohe Luftfeuchtigkeit
überwiegend Obst sowie bei hoher Beladung - niedrige Luftfeuchigkeit

Hinweise

Kälteempfindliches Obst (z. B. Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollen den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschranks bei Temperaturen von circa +8^ bis +12^ gelagert werden.
- Je nach Lagermenge und Lagergut kann sich im Gemüsebehälter Kondenswasser bilden. Kondenswasser mit einem trockenen Tuch entfernen und Luftfeuchtigkeit im Gemüsebehälter über den Feuchtigkeitsregler anpassen.

Kaltlagerfach

Bild 6

Im Kaltlagerfach herschen tiefere Temperaturen als im Kuhlraum. Es konnen auch Temperaturen unter 0^ auftreten.

Ideal zum Lager von Fisch, Fleisch und Wurst. Nicht für Salate und Gemüse und kälteempfindliche Waren geeignet.

Die Temperatur der Kaltlagerfacher konnen Sie mit Hilfe der Belüftungsöffnung variieren.

Temperaturregler nach oben schieben, um die Temperatur zu verringn.

Temperaturregler nach unten schiben, um die Temperatur zu erhöhen. Bild 6

Super-Kühlen

Beim Super-Kühlen wird der Kuhlraum ca. 15 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt.

Das Super-Kühlen einschalten z. B.

vor dem Einlagen groBer Mengen Lebensmittel.
zum Schnellkühlen von Geträngen.

Hinweis

Ist das Super-Kühlen eingeschaltet, kann es zu erhöhten Betriebsgeräussenkommen.

Ein- und Ausschalten

Bild 2

Temperatur-Einstelltaste 2 so oft drücken, bis die Anzeige Super 3 leuchtet.

Gefrierraum

Den Gefrierraum verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswürfeln.
Zum Einfrieren von Lebensmitteln.

Hinweis

Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Tur taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!

Max. Gefriervermögen

Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild. Bild 13

Voraussetzungen für max. Gefriervermögen

Super-Gefrieren vor dem Einlagen der frischen Ware einschalten (siehe Kapitel Super-Gefrieren).
■ Behälter entnahmen; Lebensmittel direkt auf der Ablage und dem Gefrierraumboden stapeln.
Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrierten. Dort werden sie besondersschnell und damit auch schonend eingefroren.

Gefrieren und Lagern

Tiefkuhlkost einkaufen

• Verpackungarf nicht beschädigt sein.
  Haltbarkeitsdatum beachten.
• Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
  Tiefkuhlkost möglichst in einer Isoliertasche transportieren und Schnell in den Gefrierraum legen.

Beim Einordnen beachten

Größere Mengen Lebensmittel vorzugsweise im obersten Gefriergutbehälter einfrierten. Dort werden sie besondersschnell und somit auch schonend eingefroren.
Die Lebensmittel großflächig in den Fächern bzw. Gefriergutbehältern verteilen.

Hinweis

Bereits gefrore Nebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt. Gegebenenfalls durchgefrore Nebensmittel in die Gefriergutbehälter umstapeln.
Um die Luftzirkulation im Gerät sicherzustellen, Gefriergutbehälter bis zum Anschlag einschieben.

Kleinere Lebensmittelmenge einfrierten

Wie Sie Kleinere Lebensmittelmengeneinfrieren, damit sie am Schnellsten durchgefroren werden, finden Sie im Abschnitt Automatisches SuperGefrieren.

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrierten nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrieren geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Krauter, Eier ohne Schale, Milchprodukte wie Kase, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrierten nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft hersausdrücken.
3. Verpackung dicht verschlieben.
4. Verpackung mit Inhalt und Einfrierdatum beschreiben.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen.
These Produkte finden Sie im Fachhandel.

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier, Cellophan, Mullbeutel und gebrauchte Einkaufstuten.

Zum Verschlieben geeignet:

Gummiringe, Kunststoff-Klipse, Bindfaden, kaltebestandige Klebebänder, o. ä.

Beutel und Schlauch-Folien aus Polyethylen konnen mit einem FolienschweiBerat verschweiBt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Kase, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate

Super-Gefrieren

Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.

Das Gerät arbeitet nach dem Einsatz des Super-Gefrierens ständig. Die Gefrierraum-Temperaturen werden deutlich kälter als im Normalbetrieb.

Super-Gefrieren einschalten

In Abhängigkeit von der einzufrierenden Lebensmittelmenge, können Sie das Super-Gefrieren unterschiedlich nutzen.

Hinweis

Ist das Super-Gefrieren eingeschaltet,
kann es zu vermehrten
Betriebsergebnissen kommt.

Automatisches Super-Gefrieren

Kleinere Lebensmittelmengen werden am schnellsten durchgefroren, wenn Sie sie wie folgt einfrieren:

im untersten Gefriergutbehälter
links

Das automatische Super-Gefrierenschaltet sich beim Einfrierten warmer Lebensmittel automatisch ein.

Manuelles Super-Gefrieren Bild 2

Frieren Sie großere Mengen Lebensmittel vorzugsweise im obersten Fach ein. Dort werden sie besondersschnell und somit auch schonend eingefroren.

Schalten Sie eine Stunden vor dem Einfrieren der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschten Temperaturanstieg zu vermeiden.

de

Soll das max. Gefriervermögen genutzt werden, schalten Sie das SuperGefrieren 24 Stunden vor dem Einfrierender frischen Ware ein.

Temperatur-Einstelltaste Gefrierraum 6 so oft drücken, bis die Anzeige Super Gefrierraum 7 leuchtet.

Super-Gefrieren ausschalten

Bild 2

Temperatur-Einstelltaste Gefrierraum 6 so oft drücken, bis die gewünschte Temperatur angezeigt wird.

Das Super-Gefrieren ist nun ausgeschaltet.

Nach Ablauf des Super-Gefrierens schaltet das Gerät automatisch auf Normalbetrieb.

Beim automatischen Super-Gefrieren: Sobald die einzufrierende Kleinere Lebensmittelmenge durchgefroren ist.
Beim manuellen Super-Gefrieren: Nach ca. 212 Tagen.

Gefriergut auftauen

Je nach Art und Verwendungszweck können Sie zwischen folgenden,Möglichkeiten wahlen:

bei Raumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerät

Achtung

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneute eingefroren werden.

Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Ausstattung

Ablagen und Behälter

Sie können die Ablagen des Innenraums und Behälter der Tur nach Bedarf variieren: Ablage nach vorneziehen, absenken und seitlich herausschwenken. Behälter anheben und hersausnahmen.

Sonderausstattung

(nicht bei allen Modellen)

Flaschenablage

Bild 5

In der Flaschenablage konnen Sie Flaschen sicher ablegen.

Eisschale

Bild 11

1. Eisschale 3/4 mit Trinkwasser füssen und in den Gefrierraum stellen.
2. Festgeflorene Eisschale nur mit stumpfem Gegenstand offen (Löffelstiel).
3. Zum Losen der Eiwürfel Eisschale kurz unter fließendes Wasser halten oder leicht verwinden.

Gefrierkalender Bild 10

Um Qualitätsminderungen des Gefriergutes zu vermeiden, überschreiben Sie die Lagerdauer nicht. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Beachten Sie bei handelsüblicher Tiefkuhlkopf das Herstellungs- oder Haltbarkeitsdatum.

Kälteakku

Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärnung des eingelagerten Gefriergutes. Die langste Lagerzeit wird erreicht, in dem Sie den Kälteakku im obersten Fach auf die Lebensmittel legen.

Der Kälteakku kann auch zum vorübergehenden Kuhlhalten von Lebensmitteln, z. B. in einer Kuhltasche, Herausgenommen werden.

Fruhstücks-Set Bild 12

Die Behälter des Frühstücks-Sets können einzeln herausgenommen und befüllt werden.

Aufkleber "OK"

(nicht bei allen Modellen)

Mit dem Aufkleber "OK" konnen Sie prufen, ob im Kühlfach die für Lebensmittel empfohlenen sicheren Temperaturbereiche +4^ oder kälter erreicht sind. Wenn der Aufkleber nicht "OK" zeigt, Temperatur schrittweise verringn.

Hinweis

Nach Inbetriebnahme des Geräts kann es bis zu 12 Stunden dauern, bis die eingestellte Temperatur erreicht ist.

Korrekte Einstellung

Gerätausschalten und stilllegen

Gerätausschalten

Netzsteckerziehen oder Sicherung ausschalten.

Kuhlmaschine schaltet ab.

Gerät stillegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Netzsteckerziehen oder Sicherung ausschalten.
2. Gerat reinigen.
3. Geräte turen offen setzen.

Gerät reinigen

Achtung

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden.

Auf den metallischen Oberflächen könnte Korrosion entstehen.

• Nie Ablagen und Behälter im Geschirrspüler reinigen.
  Die Teile konnen sich verformen!

Das Reinigungswasserarf nicht infolgende Bereiche gelangen:

Bedienelemente
■ Beleuchtung
Lüftungsöffnungen
Öffnungen in der Trennplatte

Gehen Sie wie folgt vor:

1. Netzsteckerziehen oder Sicherung ausschalten.
2. Gefriergut Herausnahmen und an einem kühlen Ort lagern. Kälteakku (wenn vorhanden) auf die Lebensmittel legend.

3. Das Spülwasserarf nicht in die Bedienelemente,Beleuchtung, Luftungsöffnungen oder in die Öffnungen der Trennplatte gelangen! Gerätmit einem weichen Tuch, lauwarmem Wasser und etwas pHneutralem Spulmittel reinigen.

4. Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.

5. Nach dem Reinigen Gerät wieder anschließen.
6. Gefriergut wieder einlagen.

Ausstattung

Zum Reinigen setzen sich alle variablen Teile des Gerätes Herausnahmen.

Ablagen in der Tur herausnehmen Bild 4

Ablagen nach oben anheben und herausnahmen.

Glasablagen herausnehmen

Die Glasablagen nach vorneziehen und herausnehmer.

Behalter herausnehmen Bild 8

Behalter bis zum Anschlag herausziehen, vorne anheiten und hersausnahmen.

Gefriergutbehälter herausnehmen Bild 9

Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und hersausnahmen.

Beleuchtung (LED)

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet.

Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführrt werden.

Energie sparen

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähhe einer Wärmequelle stehen (z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
- Warme Lebensmittel und Getränke erst abkühlen setzen, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kuhlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Gerat so kurz wie möglich öffnen.
Um die niedrigste Energieaufnahme zu erreichen: keinen seitlichen Wandabstand einhalten.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebsgeräusche

Ganznormale Geräusche

Hinweis

Wenn das Super-Gefrieren eingeschaltet ist, kann es zu vermehrten Betriebsgeräussen kommt.

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde, surrende oder gurgelnde Gerausche

Kältemittel flieBt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventileschalten ein/aus.

Knacken

Automatische Abtauung erfolgt.

Gerausche vermeiden

Das Gerät stehtuneben

Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfälle oder legen Sie etwas unter.

Das Gerät "steht an"

Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Behalter oder Abstellflächen wackeln oder klemmen

Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäßleicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe
Temperatur weicht stark von der Einstellung ab.		In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten.Ist die Temperatur zu warm, prüfen Sie nach weniger Stunden, ob eine Temperaturannaherung erfolgt ist.Ist die Temperatur zu kalt, prüfen Sie am{nachsten Tag die Temperatur nochmal.
Warnton ertont.Temperaturanzeige blinkt.Bild 2/8	Störung - im Gefrierraum istes zu warm!Gefahr für das Gefriergut.Gerät ist geöffnet. Gerät schlieben.	Zum Abschalten des Warntones Temperatur-Einstelltaste Bild 2/6 drücken.
	Be- undEntlüftungsöffnungen sindverdeckt.	Be- und Entlüftung sicherstellen.
	Es wurden zu weitereLebensmittel auf einmal zumGefrieren eingelegt.	Max. Gefriervermögen nicht überschreiben.
		Nach Beheben der Störung hört dieTemperaturanzeige auf zu blinken.
Die Temperatur imGefrierraum ist zu warm.	Häufiges Öffnen des Gerätes. Gerät nicht unnötig öffnen.
	Die Be- undEntlüftungsöffnungen sindverdeckt.	Hindernisse entfernen.
	Einfrieren größere Mengenfrischer Lebensmittel.	Max. Gefriervermögen nicht überschreiben.
Die Beleuchtung faktioniert nicht.	Die LED-Beleuchtung ist defekt.	Siehe Kapitel Beleuchtung (LED).
	Gerät war zu lange geöffnet. Beleuchtung wird nach ca. 10 Minuten abgeschaltet.	Nach Schließen und Öffnen des Gerätes ist die Beleuchtung wieder an.
Reduzierte Leuchtkraft der Bedienelemente.	Wenn das Gerät für einige Zeit nicht bedient wurde, wechselt die Anzeige der Bedienblende in den Energiesparmodus.	Sobald das Gerät wieder benutzt wird, z. B. Tür öffnen, schaltet die Anzeige wieder auf normale Beleuchtung.
Keine Anzeige leuchtet. Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest.		Netzstecker anschlossen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.
Gerät kühlt nicht, Temperaturanzeige und Beleuchtung leuchten.	Ausstellungsmodus ist eingeschaltet.	Temperatur-Einstelltaste Bild 2/2 für 10 Sekunden gedrückt halten, bis ein Bestätigungston ertört. Überprüfen Sie nach einiger Zeit, ob Ihr Gerät kühlt.
Gefrierraum-Tür war lange Zeit offen; Temperatur wird nicht mehr erreicht.	Der Verdampfer (Kälteerzeuger) im NoFrost-System ist so stark vereist, dass er nicht mehr vollautomatisch abtaut.	Zum Abtauen des Verdampfers, Gefriergut mit den Fächern entnehmer und gut isoliert an einem kühlen Platz lagern. Gerät ausschalten und von der Wand wegrücken. Gerätetur offen setzen. Nach ca. 20 Min. beginnnt das Tauwasser in die Verdunstungsschale auf der Geräterückseite zu laufen. Um ein Überlaufen der Verdunstungsschale in thisem Fall zu vermeiden, Tauwasser mit einem Schwamm aufsaugen. Wenn kein Tauwasser mehr in die Verdunstungsschale lauft, ist der Verdampfer abgetaut. Innenraum reinigen. Gerät wieder in Betriebnehmen.
Automatisches Super-Gefrieren schaltet sich nicht ein.		Das Gerät entscheidet selbstständig, ob das automatische Super-Gefrieren notwendig ist, und schaltet es automatisch an oder aus.

Kundendienst

Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an.

Sie finden diese Angaben auf dem Typenschild. Bild 13

Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

D 089 69 339 339

A0810550511

CH 0848 840 040

Technische verilgheit

Brandgevaar

Ze können verrormen!

Kleine storingen sich verhelen
