BEDIENUNGSANLEITUNG KGN393IDA BOSCH

deGebrauchsanleitung Kuhl- und Gefrierkombination 5

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 5

Hinweise zur Entsorgung 8

Lieferumfang 9

Aufstellort 9

R aumtemperatur und Beluftung beachten 9

Gerat anschlieben 10

Gerat kennenlernen 10

Gerä einschalten 11

Temperatur einstellen 12

Sonderfunktionen 12

Alarmfunktion 13

Nutzinhalt 13

Der Kuhlraum 13

Super-Kühlen 15

Gefrierraum 15

Gefriervermögen 15

Gefrieren und Lagern 15

Frische Lebensmittel einfrierten 16

Super-Gefrieren 17

Gefriergut auftauen 18

Ausstattung 18

Aufkleber "OK" 19

Gerat ausschalten und stilllegen 19

Abtauen 19

Gerat reinigen 19

Beleuchtung (LED) 20

Energie sparen 20

Betriebsgeräuche 20

Kleine Störungen selbst beheben ... 21

Geräte-Selbsttest 23

Kundendienst, Erzeugnis-/

Fertigungsummer

und technische Daten 23

en Table of contents

Sicherheits- und Warnhinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Technische Sicherheit

Brandgefahr

In den Rohren des

Kältekreislaufs fließt in geringer Menge ein umweltfreundliches, aber brennbares, Kältemittel (R600a). Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Wenn das Kältemittel austritt, kann es die Augen verletzen oder sich entzünden.

Bei Beschädigung

offenes Feuer oder Zündquellen vom Geräf fernhalten,
- Raum für eine Minute gut durchlufen,
Gerat ausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1m^3 groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Innerend des Gerätes.

Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

Wenn die Netzanschlussleitung theses Gerats beschadigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäß Installationen und Reparaturen konnen den Benutzer erheblich gefährden.

de

Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Keine Mehrfachsteckdosen, Verlangerungskabel oder Adapter verwenden.

Brandgefahr Portable

Mehrfachsteckdosen oder portable Netzeile konnen überhitzen und zum Brand führen.

Keine portablen
Mehrfachsteckdosen oder
portablen Netzeile hinter dem Gerät platzieren.

Beim Gebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!

Abgesehen von den Herstellerangaben keine zusätzlichen Maßnahmen ergreifen, um die Abtauung zu beschleunigen. Explosionsgefahr!
Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzüden oder zu Augenverletzungen führen.
Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Kunststoffe und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffe und Turdichtung werden sonst porös.

- Vermeidung von Risiken für Kinder und gefährdete Personen:

Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht
genügend Wissen über die
sichere Bedienung des
Gerätes haben.

Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben.

Eine für die Sicherheit
verantwortliche Person muss
Kinder und gefährdete
Personen am Gerät
beaufsichtigen oder anleiten.
Nur Kinder ab 8 Jahren das
Gerät benutzen setzen.

Bei Reinigung und Wartung Kinder beaufsichtigen.

Niemals Kinder mit dem Gerätspielen halten.

Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonderss kohlensäurehaltige Getränke). Flaschen und Dosen können platzen!
Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.

• Nie Gefriergut(sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund behmen. Gefrierverbrennungsgefahr!
• Vermeiden Sie längeren
  Kontakt der Höhe mit dem
  Gefriergut, Eis oder den
  Verdampferrohren usw.
  Gefrierverbrennungsgefahr!

Kinder im Haushalt

• Verpackung und deren Teilen nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
  Das Gerät ist kein Spielzeug für Kinder!
  Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Geräteignet sich

zum Kuhlen und Gefrieren von Lebensmitteln,
zur Eisbereitung.
Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das hämischte Umfeld bestimmt.

Der Kältekreislauf ist auf Dichtheit geprüft.

de

Dieses Gerät entspricht den einschlägigen

Sicherheitsbestimmungen für Elektrogeräte und ist funkentstört.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei der Gemeindeverwaltung.

Altgerät entsorgen

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warning

Bei ausgedienten Geräten

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.
3. Ablagen und Behälter nicht hersausnahmen, um Kindern das Hineinklettern zu erschwen!
4. Kinder nicht mit dem ausgedienten Gerät speiten{lassen. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Geräterworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Standgerat
Ausstattung (modellabhängig)
Beutel mit Montagematerial
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Aufstellort

Als Aufstellort eignet sich ein trockener, beluftbarer Raum. Der Aufstellort sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Höhe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellennehmen einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- und Gasherden 3cm
Zu Öl- oder Kohleanstellherden 30~cm

Der Boden am Aufstellortarf nicht nachgeben.Boden eventuell verstarken. Eventuelle Bodenunbenheiten mit Unterlagen ausgleichen.

Wandabstand

Gerät so aufstellen, dass ein Türoeffnungswinkel von 90^ gewährleistet ist.

Ruumtemperatur und Belüftung beachten

Raumtemperatur

Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.

Die Klimaklasse ist auf dem Typenschild zu finden, Bild 12.

Klimaklasse zulässige
Raumtemperatur

SN +10 °C bis 32 °C

N +16 °C bis 32 °C

ST +16 °C bis 38 °C

T +16 °C bis 43 °C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kalteren Raumtemperaturen betrieben, konnen Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

de

Belüftung

Bild 3

Die Luft an der Rückwand und an den Seitenwänden des Gerätes erwartt sich. Die erwärmtte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen

Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Warning

Stromschlaggefahr!

Falls die Länge der Netzanschlussleitung nicht ausreicht, verwenden Sie auf keinen Fall Mehrfachsteckdosen oder Verlängerungskabel. Kontaktieren Sie stattdessen den Kundendienst für Alternativen.

Das Gerät entspricht der Schutzklasse I. Über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein.

Überprüfen Sie bei Geräten, die in nicht-europäischen Ländern betrieben werden, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild 12.

Warning

Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.

Zum Gebrauch unserer Geräte konnen sinus- und Netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellosungen (z. B. bei Schiffen oder Gebirgs Hutten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

Gerät kennenlernen

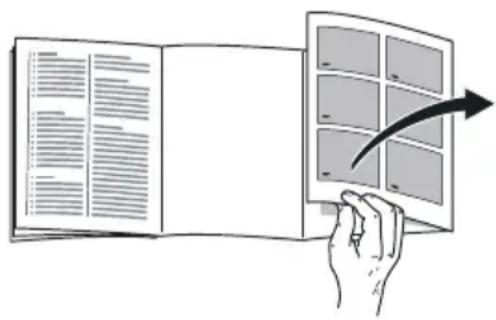

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanleitung gilt für mehrere Modelle.

Die Ausstattung der Modelle kann variieren.

Abweichungen bei den Abbildungen sind möglich.

Bild 1

• Nicht bei allen Modellen.

A Kuhlraum

B Gefrierraum

1-7 Bedienelemente
8^ Butter- und Kasefach
9 Ablage für keine Flaschen
10 Ablage für große Flaschen
11 Beleuchting
12 Vario-Türablage
13* Flaschenablage
14 Kaltlagerfach
15 Gemüsebehälter mit Feuchtigkeitsregler
16 Gefriergutbehälter

Bedienelemente

Bild 2

1 Auswahltaste Kuhlraum

Um Einstellungen für den Kühlraum vornehmen zu können, Auswahltaste drucken.

2 Auswahltaste Gefrierraum

Um Einstellungen für den Gefrierraum vornehmen zu können, Auswahltaste drucken.

3 Temperaturanzeige Kuhlraum

Die Zahlen entsprechen den eingestellen Kuhlraum-Temperaturen in ^ C

4 Alarm-Taste

Dient zum Abschalten des Warntons (siehe Kapitel Alarmfunktion).

5 Einstell-Tasten

Mit den Tasten , + "und , - "konnen Sie die Temperatur des Kuhl- und Gefrierraums einstellen. Zusätzlich konnen die Sonderfunktionen ein- und ausgeschaltet werden.

6 Temperaturanzeige Gefrierraum

Die Zahlen entsprechen den eingestellten Gefrierraum-Temperaturen in ^ C

7 Tastensperr-Funktion Lock

Wenn these Funktion eingeschaltet ist, sind keine Einstellungen über die Bedienelemente möglich.

Gerä einschalten

1. Stecken Sie zuerst den Stecker in den Anschluss auf der Rückseite des Gerätes. Prufen Sie, dass der Stecker ganz eingesteckt ist.
2. Stecken Sie dann das andere Ende des Kabels in die Steckdose.

Das Gerät ist nun eingeschaltet und es eront ein Warnton.

Um den Warnton abzuschalten, drucken Sie die Taste alarm off.

Die Anzeige alarm off erlischt, sobald das Gerät die eingestellte Temperatur erreicht hat.

Die voreingestellten Temperaturen werden nach mehreren Stunden erreicht. Vorher keine Lebensmittel in das Gerät legen.

Vom Werk aus sind folgende Temperaturen empfohlen:

de

Gefrierraum: -18 °C
Kuhlraum: +4^ C

Hinweise zum Betrieb

Nach dem Einsatzten kann es mehrere Stunden dauern, bis die eingestillten Temperaturen erreicht sind.
Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.
Lässt sich die Tur nach dem Schlieben nicht sofort wieder öffnen, warten Sie einen Moment, bis sich der entwickelten und eingeführten hat.
Die Stirnseiten und die Seitenwände des Gehäuses werden teilweise leicht beheizt. Dies verhindert Schwitzwasserbildung.

Temperatur einstellen

Bild 2

Kuhlraum

Die Temperatur ist von +2^ bis +8^ einstellbar.

1. Mit Auswahltaste Kuhlraum 1 den Kuhlraum auswahlen.
2. Mit Temperatur Einstelltaste 5 die gewünschte Kuhlraum-Temperature einstellen.

Hinweis

Um die gewählte Temperatur zu erreichen, öffnen Sie die Belüftungsöffnungen zu 1/3, Bild 6.

Gefrierraum

Die Temperatur ist von -16 °C bis -24 °C einstellbar.

1. Mit Auswahltaste Gefrierraum 2 den Gefrierraum auswahlen.
2. Mit Temperatur Einstelltaste 5 die gewünschte Gefrierraum-Temperature einstellen.

Sonderfunktionen

Bild 2

eco-Funktion

Mit der eco-Funktion schalten Sie das Gerät in den energiesparenden Betrieb um.

1. Wahlen Sie den Kuhlraum oder Gefrierraum mit den Auswahltasten aus.
2. Drücken Sie so oft auf +, bis die Anzeige "eco" leuchtet.

Das Gerät stellt automatisch folgende Temperaturen ein:

Kuhlraum: + 8 °C
Gefrierraum: - 16 °C

Tastensperr-Funktion Lock

Zum Einsatzen und Ausschalten der Tastensperre, drucken Sie die Taste lock 5 Sekunden lang.

Bei eingeschalteter Funktion leuchtet die Anzeige lock.

Das Bedienfeld ist nun vor ungewollter Bedienung geschützt.

Ausnahme der Tastensperre:

Zum Ausschalten der Tastensperre kann die Taste lock gedrückt werden.

Alarmfunktion

In folgenden Fällen kann ein Alarm ausgelöst werden.

Turalarm

Der Türalarm schaltet sich ein und die Anzeige Alarm 2/4 leuchtet, wenn das Gerät zu lange offen liegt. Durch Schließen des Geräts schaltet sich der Türalarm wieder ab.

Temperatorialarm

Ein Intervalton ertont und die Alarm-Taste leuchtet.

Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist und das Gefriergut gefährdet ist.

Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten bei:

Inbetriebnahme des Gerätes.
Einlagen großer Mengen frischer Lebensmittel.

Hinweis

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die maximale Lagerdauer nicht mehr voll nutzen.

Alarm abschalten

Bild 2

Alarm-Taste 4 drücken, um den Warnton abzuschalten.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild. Bild 12

Gefriervolumen vollständig nutzen

Um die maximale Menge an Gefriergut unterzubringen, können Sie die Behälter entnehmer. Die Lebensmittel können Sie dann direkt auf der Ablage und dem Gefrierraum-Boden stapeln.

Hinweis

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen konnten an der Rückwand festfrieren.

Ausstattungsteile herausnahmen Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheiten und hersausnahmen. Bild 10

Der Kuhlraum

Der Kühlraum ist der ideale Aufbewahrungsord für Fleisch, Wurst, Fisch, Milchprodukte, Eier, fertige Speisen und Backwaren.

Beim Einlagern beachten

Lagern Sie frische, universehre Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.
Bei Fertigprodukten und abgefällten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten.

de

Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfarbungen der Kunststoffe im Kuhlraum werden dadurch vermieden.
- Warme Speisen und Getränke erst abkühlen setzen, dann ins Gerät stellen.

Hinweis

Luftaustrittsöffnungen nicht mit Lebensmitteln blockieren, um die Luftzirkulation nicht zu beeinträchtigen. Lebensmittel, die unmittelbar vor den Luftastrittsöffnungen gelagert werden, können durch die ausströmende Kaltluft gefrierten.

Kältezonen im Kuhlraum beachten

Durch die Luftzirkulation im Kühraum entstehen Zonen unterschiedlicher Kälte:

Kälteste Zonen sind vor den Luftaustrittsöffnungen und im Kaltlagerfach, Bild 1/14.

Hinweis

Lagern Sie in den kältesten Zonen empfindliche Lebensmittel (z. B. Fisch, Wurst, Fleisch).

Wärmsste Zone ist an der Türganz offen.

Hinweis

Lagern Sie in der wärmten Zone z. B. Hartkäse und Butter. Hartkäse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Gemüsebehälter mit Feuchtigkeitsregler

Bild 8

Um das optimale Lagerklima für Obst und Gemüse zu schaffen, können Sie die Luftfeuchtigkeit im Gemüsebehalter einstehen:

überwiegend Gemüse sowie bei Mischbeladung oder geringer Beladung - hohe Luftfeuchtigkeit
überwiegend Obst sowie bei hoher Beladung - niedrige Luftfeuchigkeit

Hinweise

Kälteempfindliches Obst (z. B. Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollen den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschranks bei Temperaturen von circa +8^ bis +12^ gelagert werden.
- Je nach Lagermenge und Lagergut kann sich im Gemüsebehälter Kondenswasser bilden. Kondenswasser mit einem trockenen Tuch entfernen und Luftfeuchtigkeit im Gemüsebehälter über den Feuchtigkeitsregler anpassen.

Kaltlagerfach

Bild 6

Im Kaltlagerfach herrschen tiefere Temperaturen als im Kuhlraum. Es konnen auch Temperaturen unter 0^ aufreten.

Ideal zum Lagern von Fisch, Fleisch und Wurst. Nicht für Salate und Gemüse und kalteempfindliche Waren geeignet.

Die Temperatur der Kaltlagerfacher konnen Sie mit Hilfe der Belüftungsöffnung variieren. Temperaturregler nach oben schiben, um die Temperatur zu verringn. Temperaturregler nach unten schiben, um die Temperatur zu erhöhen. Bild 6

Super-Kühlen

Beim Super-Kühlen wird der Kuhlraum ca. 6 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt.

Das Super-Kühlen einschalten z. B.

vor dem Einlagen großer Mengen Lebensmittel.
zum Schnellkühlen von Geträngen.

Ein- und Ausschalten

Bild 2

1. Wahlen Sie den Kuhlraum mit der fridge-Taste aus.
2. Drücken Sie die Temperatur-Einstelltaste 5 so oft, bis die Anzeige Super leuchtet.

Sie müssen das Super-Kühlen nicht ausschalten. Nach 6 Stunden wird automatisch auf die vorher eingestellte Temperatur umgestellt.

Gefrierraum

Den Gefrierraum verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswurfeln.
Zum Einfrieren von Lebensmitteln.

Hinweis

Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Tür taut das Gefriergut auf und der Gefrierraum vereist stark. Außendem: Energieverschwendung durch hohen Stromverbrauch!

Gefriervermögen

Angaben über das Gefriervermögen
finden Sie auf dem Typenschild. Bild 12

Voraussetzungen für das Gefriervermögen

Super-Gefrieren 24 Stunden vor dem Einlagen der frischen Ware einschalten (siehe Kapitel Super-Gefrieren).
Größere Mengen Lebensmittel vorzugsweise im untersten Fach einfrierten. Dort werden sie besondersschnell und damit auch schonend eingefroren.

Gefrieren und Lagern

Tiefkuhlkost einkaufen

• Verpackungarf nicht beschädigt sein.
  Haltbarkeitsdatum beachten.
• Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
  Tiefkuhlkost möglichst in einer Isoliertasche transportieren und Schnell in den Gefrierraum legen.

Beim Einordnen beachten

Größere Mengen Lebensmittel vorzugsweise im untersten Gefriergutbehälter einfrierten. Dort werden sie besondersschnell und somit auch schonend eingefroren.
Die Lebensmittel großflächig in den Fächern bzw. Gefriergutbehältern verteilen.

Hinweis

Bereits gefrore Nebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt. Gegebenenfalls durchgefrore Nebensmittel in die Gefriergutbehälter umstapeln.
Um die Luftzirkulation im Gerät sicherzustellen, Gefriergutbehälter bis zum Anschlag einschieben.

Kleinere Lebensmittelmenge einfrierten

Wie Sie Kleinere Lebensmittelmengeneinfrieren,damit sie am Schnellsten durchgefroren werden,finden Sie im Abschnitt Automatisches SuperGefrieren.

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrieren nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Krauter, Eier ohne Schale, Milchprodukte wie Kase, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöppe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrierten nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft hersausdrücken.
3. Verpackung nicht verschreiben.
4. Verpackung mit Inhalt und Einfrierdatum beschreiben.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen.
These Produkte finden Sie im
Fachhandel.

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier, Cellophan, Mullbeutel und gebrauchte Einkaufstuten.

Zum Verschlieben geeignet:

Gummiringe, Kunststoff-Klipse, Bindfaden, kaltebestandige Klebebänder, o. ä.

Beutel und Schlauch-Folien aus

Polyethylen konnen mit einem

FolienschweiBerat verschweit werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen,
Backwaren:
bis zu 6 Monate
Kase, Geflügel, Fleisch:
bis zu 8 Monate
Gemüse, Obst:
bis zu 12 Monate

Super-Gefrieren

Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.

Das Gerät arbeitet nach dem Einsatz des Super-Gefrierens ständig. Die Gefrierraum-Temperaturen werden deutlich kälter als im Normalbetrieb.

Super-Gefrieren einschalten

In Abhängigkeit von der einzufrierenden Lebensmittelmenge, können Sie das Super-Gefrieren unterschiedlich nutzen.

Hinweis

lst das Super-Gefrieren eingeschaltet, kann es zu vermehrten

Betriebsergebnissenkommen.

Automatisches Super-Gefrieren

Kleinere Lebensmittelmengen werden am schnellsten durchgefroren, wenn Sie sie wie folgt einfrierten:

im untersten Gefriergutbehälter
links

Das automatische Super-Gefrierenschaltet sich beim Einfrierten warmer Lebensmittel automatisch ein.

Manuelles Super-Gefrieren

Bild 2

Frieren Sie großere Mengen Lebensmittel vorzugsweise im untersten Fach ein. Dort werden sie besondersschnell und somit auch schonend eingefroren.

Schalten Sie eine Stunden vor dem Einfrieren der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwänschten Temperaturanstieg zu vermeiden.

Soll das Gefriervermögen gemäß Typenschild genutzt werden, schalten Sie das Super-Gefrieren 24 Stunden vor dem Einfrieren der frischen Ware ein.

1. Mit der Auswahltaste 2 den Bereich Gefrierraum auswahlen.
2. Temperatur-Einstelltaste 5 so oft drücken, bis die Anzeige Super leuchtet.

Super-Gefrieren ausschalten

Bild 2

1. Mit der Auswahltaste 2 den Bereich Gefrierraum auswahlen.
2. Temperatur-Einstelltaste 5 so oft drücken, bis die gewünschte Temperatur angezeigt wird.

Das Super-Gefrieren ist nun ausgeschaltet.

Nach Ablauf des Super-Gefrierenschaltet das Gerät automatisch auf Normalbetrieb.

de

Beim automatischen Super-Gefrieren: Sobald die einzufrierende Kleinere Lebensmittelmenge durchgefroren ist.
Beim manuellen Super-Gefrieren: Nach ca. 2 1/2 Tagen.

Gefriergut auftauen

Je nach Art und Verwendungszweck können Sie zwischen folgenden,Möglichkeiten wahlen:

bei Raumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerat

Achtung

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Ausstattung

Ablagen und Behälter

Sie können die Ablagen des Innenraums und Behälter der Tur nach Bedarf variieren: Ablage nach vorneziehen, absenken und seitlich herausschwenken. Behälter anheiten und hersausnahmen.

Sonderausstattung

(nicht bei allen Modellen)

Flaschenablage

Bild 5

In der Flaschenablage konnen Sie Flaschen sicher ablegen.

Eisschale

Bild 11

1. Eisschale 34 mit Trinkwasser füssen und in den Gefrierraum stellen.
2. Festgeflorene Eisschale nur mit stumpfem Gegenstand offen (Löffelstiel).
3. Zum Losen der Eiwürfel Eisschale kurz unter fließendes Wasser halten oder leicht verwinden.

Gefrierkalender

Um Qualitätsminderungen des Gefriergutes zu vermeiden, überschreiben Sie die Lagerdauer nicht. Die Lagerdauer hangt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Beachten Sie bei handelsüblicher Tiefkuhlkost das Herstellungs- oder Haltbarkeitsdatum.

Kälteakku

Der Kälteakku kann zum vorübergehenden Kuhlhalten von Lebensmitteln, z. B. in einer Kühltasche, Herausgenommen werden.

Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärung des eingelagerten Gefriergutes.

Vario-Turablage

Bild 7

Die Position der Vario-Türablage konnen Sie seitlich verschieben, um in der unteren Ablage entsprechend hohe Flaschen zu lagern.

Aufkleber "OK"

(nicht bei allen Modellen)

Mit dem Aufkleber "OK" konnen Sie prufen, ob im Kühlfach die für Lebensmittel empfohlenen sicheren Temperaturbereiche +4^ oder kälter erreicht sind. Wenn der Aufkleber nicht "OK" zeigt, Temperatur schrittweise verringn.

Hinweis

Nach Inbetriebnahme des Geräts kann es bis zu 12 Stunden dauern, bis die eingestellte Temperatur erreicht ist.

Korrekte Einstellung

Gerätausschalten und stilllegen

Gerätausschalten

Die Taste _, + ^n für 10 Sekunden drücken. Die Kuhlmaschine schaltet ab.

Um die Kuhlmaschine wieder einzuschalten, die Taste „+“ für 10 Sekunden drücken.

Gerät stillegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Netzsteckerziehen oder Sicherung ausschalten.
2. Gerat reinigen.
3. Gerätetüren offen setzen.

Abtauen

Das Abtauen wird automatisch ausgeführrt.

Gerät reinigen

Achtung

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden.

Auf den metallischen Oberflächen könnte Korrosion entstehen.

• Nie Ablagen und Behälter im Geschirrspüler reinigen.

Die Teile konnen sich verformen!

Das Reinigungswasserarf nicht infolgende Bereiche gelangen:

Bedienelemente
Beleuchtung
Lüftungsöffnungen
Öffnungen in der Trennplatte

Gehen Sie wie folgt vor:

1. Netzsteckerziehen oder Sicherung ausschalten.
2. Gefriergut Herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn vorhanden) auf die Lebensmittel legend.
3. Das Spülwasserarf nicht in die Bedienelemente,Beleuchtung, Luftungsöffnungen oder in die Öffnungen der Trennplatte gelangen! Gerätmit einem weichen Tuch, lauwarmem Wasser und etwas pHneutralem Spülmittel reinigen.

de

1. Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.
2. Nach dem Reinigen Gerät wieder anschließen.
3. Gefriergut wieder einlagen.

Ausstattung

Zum Reinigen setzen sich alle variablen Teile des Gerätes Herausnahmen.

Ablagen in der Tur herausnahmen Bild 4

Ablagen nach oben anheben und herausnahmen.

Glasablagen herausnehmen

Die Glasablagen nach vorneziehen und herausnehmer.

Behalter herausnehmen Bild 8

Behalter bis zum Anschlag herausziehen, vorne anheiten und hersausnahmen.

Gefriergutbehälter herausnahmen Bild 10

Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und hersausnehmer.

Beleuchtung (LED)

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet.

Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführrt werden.

Energie sparen

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähereiner Wärmequelle stehen (z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
Warme Lebensmittel und Getränke erst abkühlen setzen, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Gerat so kurz wie möglich öffnen.
Um die niedrigste Energieaufnahme zu erreichen: keinen seitlichen Wandabstand einhalten.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebseräusche

Ganznormale Geräusche

Hinweis

Wenn das Super-Gefrieren eingeschaltet ist, kann es zu vermehrten Betriebsgeräuschen kommt.

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde,aurae oder gurgelnde Gerausche

Kältemittel flieBt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventileschalten ein/aus.

Knacken

Automatische Abtauung erfolgt.

Gerausche vermeiden

Das Gerät stehtuneben

Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfälle oder legen Sie etwas unter.

Das Gerät "steht an"

Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Behalter oder Abstellflächen wackeln oder klemmen

Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäßleicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe
Temperatur weicht stark von der Einstellung ab.	In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten aussenhalten.Ist die Temperatur zu warm, prüfen Sie nach weniger Stunden, ob eine Temperaturannaherung erfolgt ist.Ist die Temperatur zu kalt, prüfen Sie am{nachsten Tag die Temperatur nochmal.
Im Kühlraum oder im Kaltlagerfach ist es zu kalt.	Temperatur im Kühlraum wärmer stellen.Temperaturregler für das Kaltlagerfach nach unten schiben. Bild 6
Die Temperatur imGefrierraum ist zu warm.	Häufiges Öffnen des Gerätes. Gerät nicht unnötg öffnen.
	Die Be- und Entlüftungsöffnungen sind verdeckt.
	Einfrieren größerer Mengenfrischer Lebensmittel.
Störung Möglich Ursache Abhilfe
Gerät kühlt nicht, Temperaturanzeige und Beleuchting leuchten.	Ausstellungsmodus ist eingeschaltet.	Alarm-Taste Bild 2/4 für 10 Sekunden gedrückt halten, bis ein Bestätigungston ertört. Überprüfen Sie nach einiger Zeit, ob Ihr Gerät kühlt.
Die Seitenwände des Geräts sind warm.	In den Seitenwänden verlaufen Rohre, die sich während des Kuhlvorgangs erhitzen.	Das ist normales Geräteverhalten, keine Störung. Möbel, die das Gerät berühren, werden durch die Wärme nicht beschädigt.
Die Beleuchtung funktioniert nicht.	Die LED-Beleuchtung ist defekt.	Siehe Kapitel Beleuchtung (LED).
	Gerät war zu lange geöffnet. Beleuchtung wird nach ca. 10 Minuten abgeschaltet.	Nach Schließen und Öffnen des Gerätes ist die Beleuchtung wieder an.
Keine Anzeige leuchtet. Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest.		Netzstecker anschließen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.
Gefrierraum-Tür war lange Zeit offen; Temperatur wird nicht mehr erreicht.	Der Verdampfer (Kälteurzeuger) im NoFrost- System ist so stark vereist, dass er nicht mehr vollautomatisch abtaut.	Zum Abtauen des Verdampfers, Gefriergut mit den Fächern entnehmer und gut isoliert an einem kühlen Platz lagern. Gerät ausschalten und von der Wand weitrücken. Gerätetur offen setzen. Nach ca. 20 Min. beginnt das Tauwasser in die Verdunstungsschale auf der Geräterückseite zu laufen. Um ein Überlaufen der Verdunstungsschale in thisem Fall zu vermeiden, Tauwasser mit einem Schwamm aufsaugen. Wenn kein Tauwasser mehr in die Verdunstungsschale lauft, ist der Verdampfer abgetaut. Innenraum reinigen. Gerät wieder in Betriebnehmen.
Automatisches Super- Gefrieren schaltet sich nicht ein.		Das Gerät entscheidet selbstständig, ob das automatische Super-Gefrieren notwendig ist, und schaltet es automatisch an oder aus.

Geräte-Selbsttest

Ihr Gerät verfügbar über ein automatisches Selftestprogramm, das Ihnen Fehlerquellen anzeigt, die nur von ihrem Kundendienst behoben werden können.

Geräte-Selbsttest starten

1. Gerät ausschalten und 5 Minuten warten.
2. Gerät einschalten und innerhalb der ersten 10 Sekunden die

Einstelltaste „-” für 3-5 Sekunden gedrückt halten, bis ein akustisches Signal ertont.

Das Selftestprogramm startet.

Während der Selfsttest lauft, ertont ein langes akustisches Signal.

Wenn der Selftest beendet ist und zweimal ein akustisches Signal ertont, ist Ihr Gerät in Ordnung.

Ertönen 5 akustische Signale, handelt essich um einen Fehler. Benachrichtigen Sie den Kundendienst.

Geräte-Selbstest beenden

Nach Ablauf des Programmes Goes das Gerät in den Regelbetrieb über.

Kundendienst, Erzeugnis-/ Fertigungsummer und technische Daten

Kundendienst

Wenn Sie Fragen haben, eine Störung am Gerät nicht selbst beheben konnen oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst.

Viele Probleme können Sie durch die Information zur Störungsbehebung in dieser Anleitung oder auf unserer Webseite selbst begeben. Falls dies nicht der Fall ist, wenden Sie sich an unseren Kundendienst.

Wir finden immer eine passende Lösung und versuchen unnötige Besuche der Kundendiensttechniker zu vermeiden.

Wir stellen sicher, dass Ihr Gerät mit Original-Ersatzteilen von geschulten Kundendiensttechnikern im Garantiefall und nach Ablauf der Herstellergarantie repariert wird.

Aus Sicherheitsgründenarf nur geschultes Fachpersonal Reparaturen am Gerat durchfuhren.Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

de

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsaums.

Hinweis

Der Einsatz des Kundendiensts ist im Rahmen der jeweils lokal geltenden Herstellergarantiebedingungen kostenlos. Die Mindestdauer der Garantie (Herstellergarantie für Privatverbraucher) im Europäischen Wirtschaftsaum beträgt 2 Jahre (mit Ausnahme von Dänemark und Schweden, Dort beträgt die Dauer 1 Jahr) gemäß den geltenden lokalen Garantiebedingungen. Die Garantiebedingungen haben keine Auswirkungen auf andere Rechte oder Ansprüche, die Ihnen nach lokalem Recht zustehen.

Detaillerte Informationen über die Garantiezeit und die Garantiebedingungen in Ihr Land erhalten Sie bei unserem Kundendienst, Ihr hem Handler oder auf unserer Webseite.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts\ finden Sie im beiliegenden\ Kundendienstverzeichnis oder auf\ unserer本网站e.

Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Bild 12

Um ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

Technische Daten

Kältemittel, Nutzinhalt und weitere technische Angaben befinden sich auf dem Typenschild. Bild 12

Weitere Informationen zu Ihr Modell\ finden Sie im Internet unter https://www.bsh-group.com/energylabel (gilt nur für Länder im Europäischen Wirtschaftsaum). These Webadresse verLINKt auf die offizielle EU-Produktdatenbank EPREL, deren Webadresse zum Zeitpunkt der Drucklegung noch nicht verfügbar. War.itte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schragstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

D 08969339339

A0810550511

CH0848840040

Autodiagnostic de l'ordinateil

Technische verilgheit

Brandgevaar

Ze können verrormen!

Kleine storingen sich verhelen
