BEDIENUNGSANLEITUNG Flexa BHS21600 BOSCH

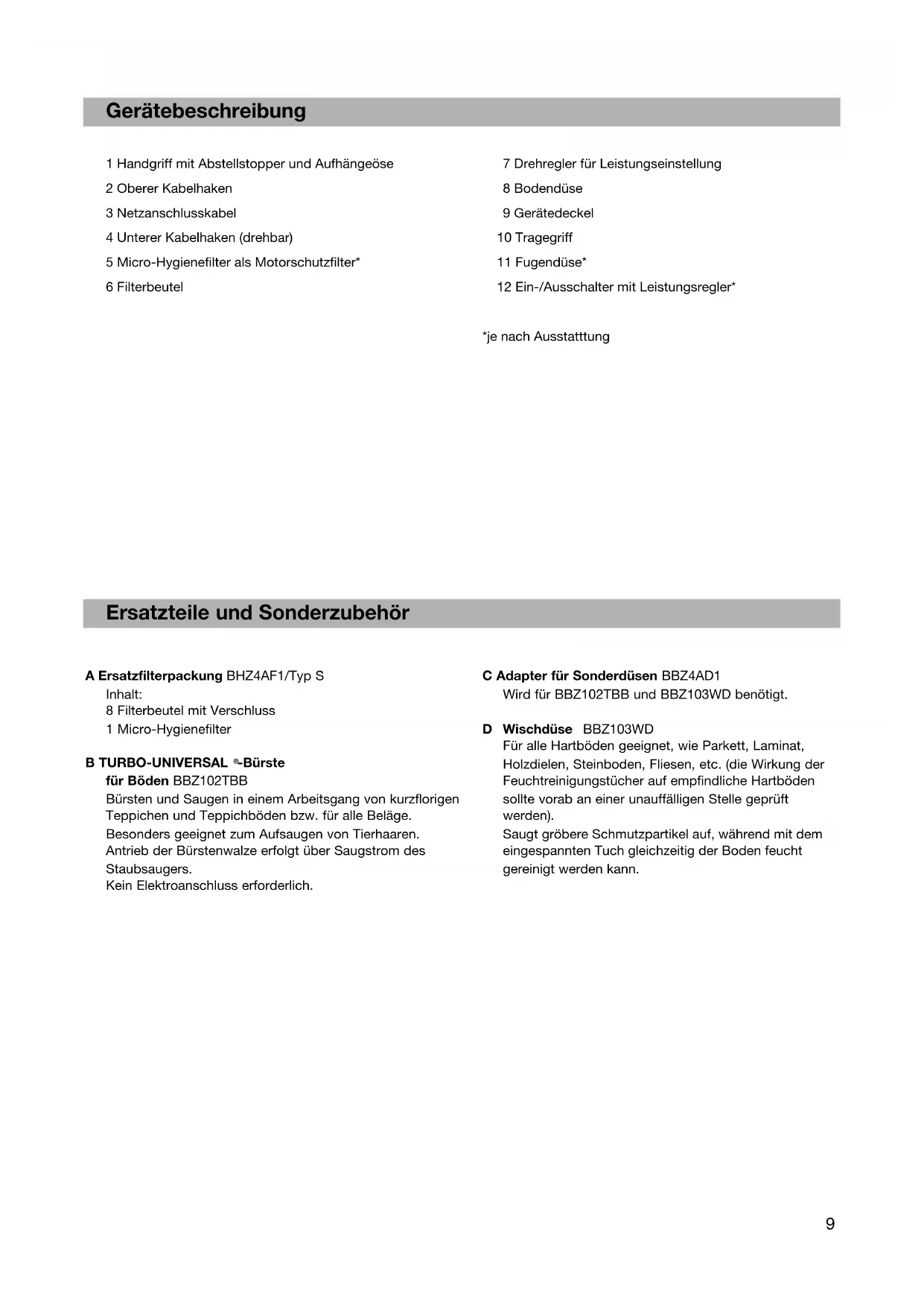

1 Handgriff mit Abstellstopper und Aufhängeose
2 Oberer Kabelhaken
3 Netzanschlusskabel
4 Unterer Kabelhaken (drehbar)
5 Micro-Hygienefilter als Motorschutzfilter*
6 Filterbeutel

7 Drehregler für Leistungseinstellung
8 Bodendüse
9 Geratedeckel
10 Tragegriff
11 Fugendüse
12 Ein-/Ausschalter mit Leistungsregler

*je nach Ausstattung

Ersatzteile und Sonderzubehör

A Ersatzfilterpackung BHZ4AF1/Typ S

Inhalt:

8 Filterbeutel mit Verschluss

1 Micro-Hygienefilter

B TURBO-UNIVERSAL Bürste

für Böden BBZ102TBB

Bürsten und Saugen in einem Arbeitsgang von kurzflorigen Teppichen und Teppichböden bzw. für alle Beläge.

Besonderss geeignet zum Aufsaugen von Tierhaaren.

Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers.

Kein Elektroanschluss erforderlich.

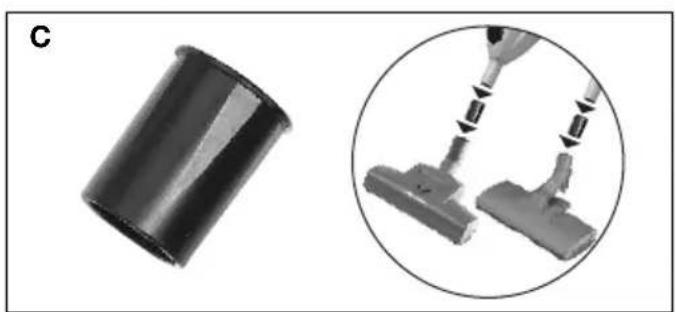

C Adapter für Sonderüden BBZ4AD1

Wird fur BBZ102TBB und BBZ103WD benötigt.

D Wischduse BBZ103WD

Für alle Hartboden geeignet, wie Parkett, Laminat, Holzdielen, Steinboden, Fliesen, etc. (die Wirkung der Feuchtreinigungstücher auf empfindliche Hartboden sollen vorab an einer unauffälligen Stelle geprüft werden).

Saugt großere Schmutzpartikel auf, während mit dem eingespannten Tuch gleichzeitig der Boden feucht gereinigt werden kann.

Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BHS entschieden haben.

In dieser Gebrauchsanweisung werden verschiedene BHS - Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen.

Sie sollenn nur das Original Zubehör von Bosch verwenden, das speziell für ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen.

Die Gebrauchsanweisungitte aufbewahren.

Bei Weitergabe des Staubsaugers an Dritteitte

Gebrauchsanweisung mitgeben.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist nur für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt.

Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Deshalb beachten Sieitte unbedingt die nachfol-genden Hinweise!

Der Staubsaugerarfnurbedientwerdenmit:

Original-Filterbeutel
■ Original-Ersatzteilen, - Zubehor oder-Sonderzubehör

Sicherheitshinweise

Dieser Staubsauger entspricht den anerkannten Regel der Technik und den einschlädigen Sicherheitsbestimmungen.

Staubsauger nur gemäß Typenschild anschließen und in Betriebnehmen.
■ Niemals ohne Filterbeutel saugen. Gerät kann beschädigt werden!
Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielten.

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Der Staubsaugerarf nichtbenutztwerden fur:

das Absaugen von Menschen oder Tieren
das Aufsaugen von:

• gesundheitsschädlichen, scharfkantigen,因为他们 oder gluhenden Substanzen
• feuchten oder flüssigen Substanzen
• leicht entflammbaren oder explosiven Stoffen und Gasen
• Asche, Ruß aus Kachelöfen und Zentral-Heizungs-anlagen

• Tonerstaub aus Druckern und Kopierern.

• Vermeiden Sie das Saugen mit Handgriff, Düsen und Rohr in Kopfnähe.
  => Es besteht Verletzungsgefahr!

• Stellen Sie das Gerät beim Saugen auf eine feste, sichere Unterlage.

• Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers stehen.
  In folgenden Fällen ist das Gerät sofort außer Betrieb zunehmen und der Kundendienst zu kontaktieren:

• wenn die Netzanschlußleitung beschädigt ist.

• wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist
• wenn das Gerät heruntergefallen ist.

Das Netzanschlusskabel nicht zum Tragen/Transportieren des Staubsaugers benutzen.
■ Bei mehrstündigem Dauerbetrieb Netzanschlusskabel vollständig ausziehen.
- Nicht am Netzanschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
Das Netzanschlusskabel nicht über scharfe Kantenziehen und nicht einquetschen.
Vor allen Arbeiten an Staubsauger und Zubehör. Netzsteckerziehen.
■ Beschädigten Staubsauger nicht in Betriebnehmen.
Beim Vorliegen einer Störung Netzsteckerziehen.
Um Gebährdungen zu vermeiden, * dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgefuhrt werden.
Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen.
Staubsauger ist für Baustellenbetrieb nicht geeignet. => Einsatzen von Bauschutt kann zur Beschädigung des Gerätes führen.
Gerat ausschalten, wenn nicht gesaugt wird.
Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.

de

• Plastiktuten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen (Erstickungsgefahr).
  Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Filterbeutel, Motorschutzfilter, Ausblasfilter etc.) geben.

Hinweise zur Entsorgung

Verpackung

Die Verpackung schützt den Staubsauger vor Beschäftigung auf dem Transportweg. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recybar. Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

Altgerat

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr ausgedientes Gerät be Ihrhem Handler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sieitte bei Ihrhem Handler oder ihrer Gemeindeverwaltung.

Entsorgung Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmüll verboten sind, konnen Sie über den normalen Hausmüll entsorgt werden.

Bitte beachten

Die Netzsteckdose muß über eine Sicherung von mindestens 16 A abgesichert sein. Sollte die Sicherung beim Einsatzen des Gerätes einmal ausgelost werden, so kann dies daran liegen, daß gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, in dem Sie vor dem Einsatzen des Gerätes die niedrigste Leistungsstufe einstellen und erst danach

Bitte Bildseiten ausklappen!

Vor dem ersten Gebrauch

Bild 1

Handgriff auf den Staubsauger stecken und hörbar verrasten bis sich derunte Kabelhaken montieren laßt. Das Kabel muss damit durch die Aussparung an der Handgriffseite geführt werden, da es sonst beschädigt werden können.

Achtung: Nach dem Verrasten kann der Handgriff nicht mehr vom Gerät entfern werden.

Bild 2

Unteren Kabelhaken am Gerät montieren.

Bild 3

Handstaubsauger in den Stutzen der Bodendus stecken.

Inbetriebnahme

Bild 4

Für den Kabel-Schnellabwurf den oberen Kabelhaken nach unten drehen.

Bild 5

Netzstecker einstecken.
Staubsauger am Schalter ein-/ausschalten.

Bild 6

Die Saugkraft kann durch Drehen am Drehregler variiert werden.

Bild 7

Bei Modellvarianten, die mit einer Elektronik ausgestattet sind, kann die Saugkraft zusätzlich über den kombinierten Leistungsregler/ Ein-Ausschalter reguliert werden.

Saugen

Bild 8

Bodendüse einstellen:
Schalten Sie den Umschalter an der Bodendüse auf:

für Saugen auf Teppichen / Teppichboden

fur Saugen von glatten Boden wie Parkett, Dielen, Fliesen o.a.

Achtung!

Bodendusen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Flieben) einem gewissen Verschleiß. Deshalb sollen den Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensohlen konnen Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

Bild 9

Saugen mit Zubehör*

Fugendüse

Zum Reinigen von Fugen und Ecken.

Nach der Arbeit

Bild 10

Netzsteckerziehen.

Kabel auf die Kabelhaken an der Geräterückseite aufwickeln.

Bild 11

a) Das Gerät kann am Tragegriff transportiert werden.
b) Zum Verstauen kann das Gerät am Handgriff aufgehängt oder mit Hilfe des Abstell stoppers sich an der Wand abgestellt werden.

Filterwechsel

Filterbeutel austauschen

Läbt die Saugkraft des Gerätes merklich nach, muss der Filterbeutel gewechselt werden.

Bild 12

Deckel in Pfeilrichtung offen und vom Gerat abheben.

Bild 13

Filterbeutel durch Ziehen an der Verschlusslasche verschlieben, Herausnahmen und neuen Filterbeutel einlagen.

Achtung: Deckel schlieft nur mit eingelegtem
Filterbeutel.

Nach dem Aufsagen feiner Staubpartikel (wie z. B.

Gips, Zement, usw.), Microfilter reinigen oder austauschen.

Micro-Hygienefilter austauschen

Wann tausche ich aus: Bei jeder neuen Ersatzfilterpackung.

Bild 14

Deckel offen (siehe Bild 12).
Filterhalterung herausziehen und aufklappen.
Alten Micro-Hygienefilter entsorgen und neuen Micro-Hygienefilter einlagen.
Filterhalterung in Gerät einsetzen und Deckel schlieben.

Pflege

Vor jeder Reinigung des Staubsaugers, muß dieser ausgeschaltet und der Netzstecker gezogen werden.
Staubsauger und Zubehörteile aus Kunststoff konnen mit einem handelsüblichen Kunststofffreiniger gegflect werden.

Keine Scheuermittel, Glas oder Allzweckreiniger
verwenden.

Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden.
Technische Änderungen vorbehalten.

Your vacuum cleaner

BSH Hausgeräte Service GmbH

Zentralwerkstatt

furkleineHausgerate

Trautskirchener Strasse 6-8

90431 Nurnberg

Online Auftragsstatus, Filterbeutel

Konfigurator und weitere weltere

Infos unter: www.bosch-home.de

Reparaturservice*

(Mo-Fr 8.00-18.00 erreichbar)

Tel.: [phone]

mailto:cp-servicecenter@

bshg.com

Ersatzteilbestellung

(365 Tage rund um die Uhr erreichenbar)

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

*) 3,9 Ct./Min. aus dem Festnetz,

Mobilfunk max. 0,42 €/Min

AT Osterreich, Austria

BSH Hausgeräte

Gesellschaft mbH

Werkskundendienst

für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]*

Fax:[phone]

mailto:vie-stoerungsannahme@

bshg.com

Hotline fur Espresso-Geräte:

Tel.: [phone]*

www.bosch-home.at

*innerhalb Österreichs zum Regionaltarif

AU Australia

BSH Home Appliances Pty. Ltd.

7-9 Arco Lane

mailto:ch-info.hausgeraete@

bshg.com

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.bosch-home.com

CY Cyprus, Kūntpoc

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:bsh.service.cyprus@

cytanet.com.cy

CZ Ceska Republika, Czech Republic

Tel.: [phone]*

Bundesrepublik Deutschland siehe letzte Seite.

Ausland: Für diesen Gerät gelten die von der Vertretung unseres Hauses in dem Kaufland herausgegebenen Garantiebedingungen. Einzelheiten hierüber teilt Ihnen der Handler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall aber die Vorlage des Kaufbeleges erforderlich.

"Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor."

en

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

Für Produktinformationen sowie Anwendungsund Bedienungsfragen aus Deutschland:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Tel.: [phone]* oder unter

*) 0,14 €/Min. aus dem Festnetz,

Mobilfunk max. 0,42 €/Min.

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler berufen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhlampen.

Eine Garantiepflicht wird nicht ausgelost durch gingefugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursucht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort konnen nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelwert.
2. Garantieleistungen bewirken weder eine Verlangerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist fur eingebaute Ersatzteile endet mit der Garantiefrist fur das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Freqenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verflugung.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34/81739 München//Germany
