BEDIENUNGSANLEITUNG KA62NV40 SIEMENS

Kuhl- und Gefrierkombination

Fridge-freezer

de Montage- und Gebrauchsanleitung

en Installation instructions and instructions for use

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 4

Hinweise zur Entsorgung 5

Lieferumfang 6

Gerat aufstellen 6

AufstellmaBe 7

Türoffnungswinkel 7

Gerat ausrichten 8

Gerat anschließen 8

Gerateturen und Griffe demontieren 9

Gerat kennenlernen 10

Gerat einschalten 12

Temperatur einstellen 12

Alarmfunktion 12

Nutzinhalt 13

DerGefrierraum 13

Max. Gefriervermögen 13

Frische Lebensmittel einfrierten 13

Super-Gefrieren 14

Gefriergut auftauen 14

Der Kuhlraum 14

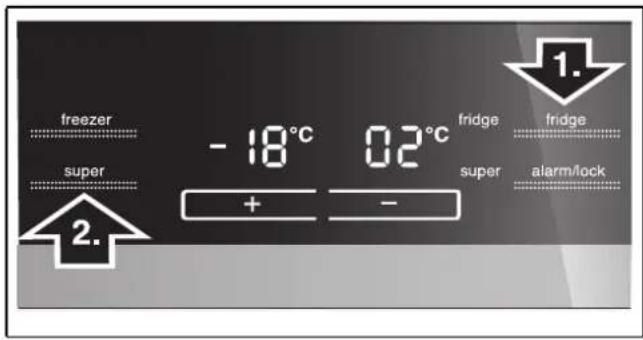

Super-Kühlen 15

Ausstattung des Gefrierraums 15

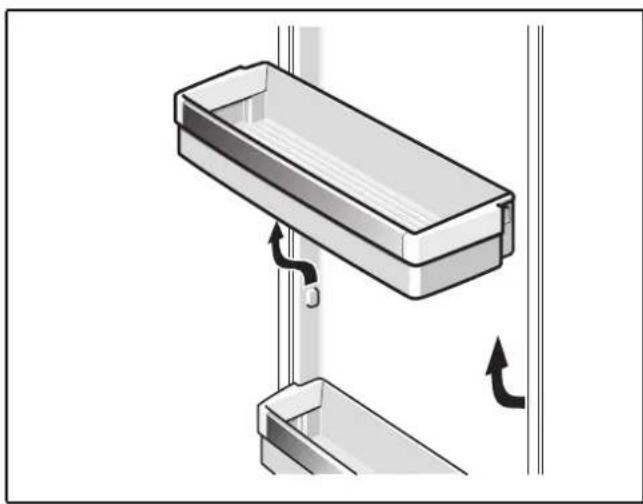

Variable Gestaltung des Innenraums 16

Gerat ausschalten und stilllegen 16

Abtauen 16

Gerat reinigen 17

Beleuchtung 17

Energie sparen 18

Betriebsgeräusche 18

Kleine Störungen selbst beheben 19

Geräte-Selbstest 20

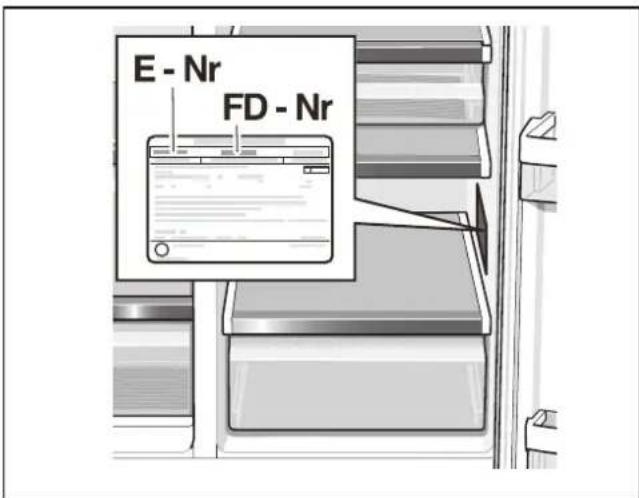

Kundendienst 20

Sicherheitsund Warnhinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch!
Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Technische Sicherheit

Das Gerät enthalt in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

Bei Beschädigung

offenes Feuer oder Zündquellen vom Gerät fernhalten,
- Raum für eine Minute gut durchlüften,
Gerät ausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.

Je mehr Kältemittel in einem Gerät ist, umso größter muss der Raum sein, in dem das Gerät liegt. In zu klinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1m^3 groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes.

Wenn die Netzanschlussleitung theses Gerates beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eineähnlich qualifizierte Person ersetzt werden. Unsachgemäß Installationen und Reparaturen konnen den Benutzer erheblich gefährden.

Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Eine Veränderung der Netzanschlussleitungarf nur uber den Kundendienst bezogen werden.

Beim Gebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefasrt!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!
  Keine spitzen und scharfkantigen Gegenstände verwenden, um Reif- und Eisschachten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen.
  Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
• Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
  Zum Reinigen Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
  Kunststoffeile und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffeile und Turdichtung werden sonst poros.
  Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.

- Vermeidung von Risiken für Kinder und gefährdete Personen:

Gefährdet sind Kinder, Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben.

Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben.

Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten.

Nur Kinder ab 8 Jahren das Gerät benutzen setzen.

Bei Reinigung und Wartung Kinder beaufsichtigen.

Niemals Kinder mit dem Gerät spielendenassen.

• Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonderss kohlensäurehaltige Getränke). Flaschen und Dosen können platzen!
• Nie Gefriergut(sofort, nachdem es aus demGefriererraumgenommen wird, in den Mund behmen. Gefrierverbrennungsgefahr!
• Vermeiden Sie längeren Kontakt der Hande mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr!

Kinder im Haushalt

• Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkarton Folien!
  Das Gerät ist kein Spielzeug für Kinder!
  ■ Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich

zum Kuhlen und Gefrieren von Lebensmitteln,
zur Eisbereitung.

Dieses Gerät ist für den tatsächlichen Gebrauch im Privathaushalt und das tatsächliche Umfeld bestimmt.

Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf Dichtheit geprüft.
Dieses Erzeugnis entspricht den einschlädigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24).

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor
Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei der Gemeindeverwaltung.

Altgerat entsorgen

Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warnung

Bei ausgedienten Geräten

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfern.
3. Ablagen und Behälter nicht hersausnahmen, um Kindern das Hineinklettern zu erschweren!
4. Kinder nicht mit dem ausgedienten Gerät speilen lessen. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Standgerat
Ausstattung (modellabhangig)
Beutel mit Montagematerial
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Gerät aufstellen

Transport

Das Gerät ist schwer. Beim Transport und bei der Montage sichern!.

Auf Grund des Gewichts und der Abmessungen des Gerätes und um das Risiko von Verletzungen oder Schaden am Gerät zu minimieren, sind mindestens zwei Personen für die sichere Aufstellung des Gerätes erforderlich.

Aufstellort

Zum Aufstellen eignet sich ein trockener, beluftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Naze einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- oder Gasherden 3 cm.
Zu OI- oder Kohleanstellherden 30 cm.

Beim Aufstellen geben einem anderen Kuhl- oder Gefriergerät ist ein seitlicher Mindestabstand von 25mm erforderlich, um Schwitzwasserbildung zu vermeiden.

Wird das Gerät oben mit einer Blende oder einem Schrank überbaut, ist ein Spalt von 30 mm vorzusehen, damit das Gerät bei Bedarf aus der Nische Herausgezogen werden kann.

Die erwartte Luft an der Rückseite des Gerätes, muss ungehindert abziehen konnen.

Untergrund

Achtung

Das Gerat ist sehr schwer.

Ausfuhrung: 119 kg

Der Boden am Aufstellortarf nicht nachgeben, Boden eventuell verstärken.

Damit die Turen bis zum Anschlag geöffnet werden konnen, sind beim Aufstellen in einer Raumecke oder Nische seitliche Mindestabstände einzuhalten (siehe Kapitel AufstellmaBe).

Übersteigt die Tiefe der benachbarten Kucheneinrichtung 60 cm, sind seitliche Mindestabstände einzuhalten, um den vollen Türoffnungswinkel auszunutzen (siehe Kapitel Türoffnungswinkel).

Ruumtemperatur und Belüftung beachten

Raumtemperatur

Die Klimaklasse stehen auf dem Typenschild. Sie gibt an, innerhalb welcher Raumtemperaturen das Gerät betrieben werden kann. Das Typenschild befindet sich rechts unter im Kühlraum.

Klimaklasse zulässige Raumtemperatur

SN+10°C bis 32°C

N+16°C bis 32°C

ST +16°C bis 38°C

T+16°C bis 43°C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzenden angegebenen Klimaklasse voll Funktionsfähig. Wirde ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

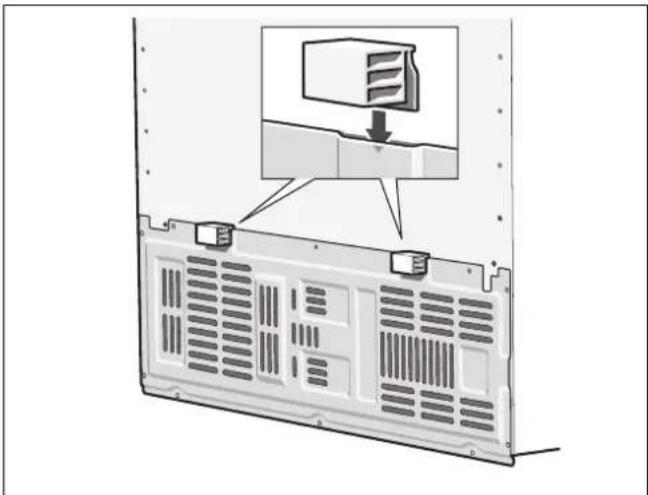

Belüftung

Auf keinen Fall Belüftungs- und Entlüftungsöffnungen an der Rückwand des Gerätes abdecken. Die erwärmtte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch.

Stecken Sie die beiliegenden Abstandshalter auf die vorgesehene Halterung der Geräterückseite. Dadurch wird der Mindestabstand zur Wand eingehalten.

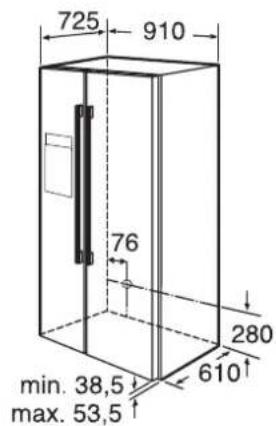

Aufstellmaße

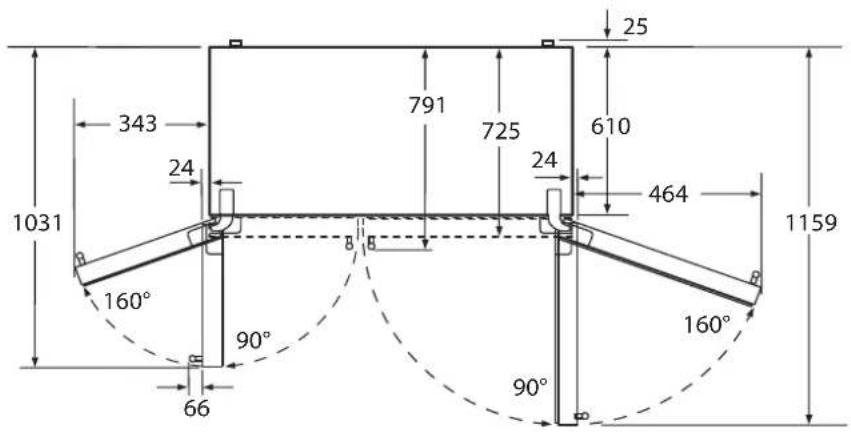

Türoffnungswinkel

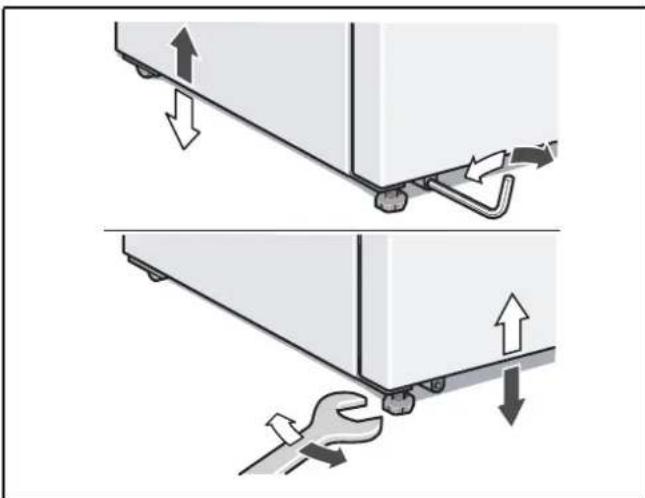

Gerätausrichten

Damit das Gerät einwandfrei Funktioniert, muss es mit einer Wasserwaage eben ausgerichtet sein.
Stegt das Gerät schief, kann dies dazu führen, dass das Wasser aus dem Eisbereiter lauft, ungleiche Eiwürfel hergestellt werden oder die Türen nicht richtig schlieben.

Zum Ausrichten des Gerätes:

1. Gerat auf den vorgesehenen Platz stellen.
2. Vordere FüBe mit einem Sechskantschluss ausrichten.
3. Hintere FüBe mit einem Imbusschlüssel ausrichten.

Gerät anschlieben

Das Gerät von einem Fachmann nach beiliegender Montageanleitung aufstellen und anschließen setzen. Die Transportsicherungen der Ablagen und Absteller erst nach dem Aufstellen entfern.

Wasseranschluss unbedingt vor dem elektrischen Anschluss durchführren.

Neben den gesetzlich vorgeschreibenben nationalen Vorschriften sind die Anschlussbedingungen der ortlichen Elektrizitäts- und Wasserwerke einzuhalten. Nach dem Aufstellen des Gerätes mindestens 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenaum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Keine Veränderungskabel oder Verteiler benutzen. Zum Anschluss des Gerätes ist eine fest installierte Steckdose erforderlich.

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10 A bis 16 A Sicherung oderHigher abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist auf dem Typenschild zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Das Typenschild befindet sich im Gerät rechts unter. Ein eventuell notwendiger Austausch der Netzanschlussleitungarf nur durch einen Fachmann erfolgen.

Warning

Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.
Zum Gebrauch unserer Geräte konnen sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgsätten), die kein den direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

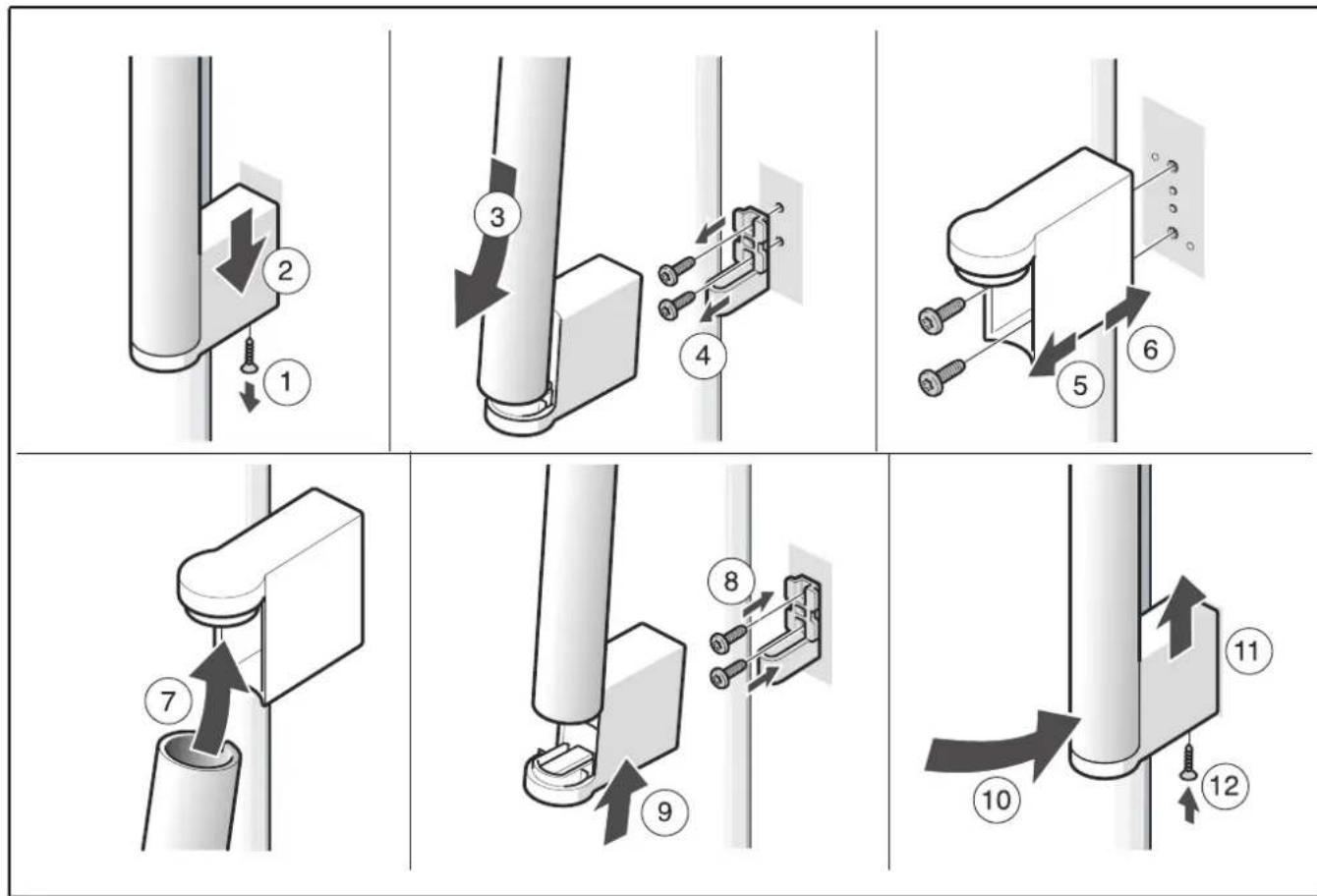

Gerätūren und Griffe demontieren

Wenn das Gerat nicht durch die Wohngungstur passt, konnen die Gerateturen und Griffe abgeschraubt werden.

Achtung

Das Abschrauben der Geräteturen darf nur durch den Kundendienst erfolgen.

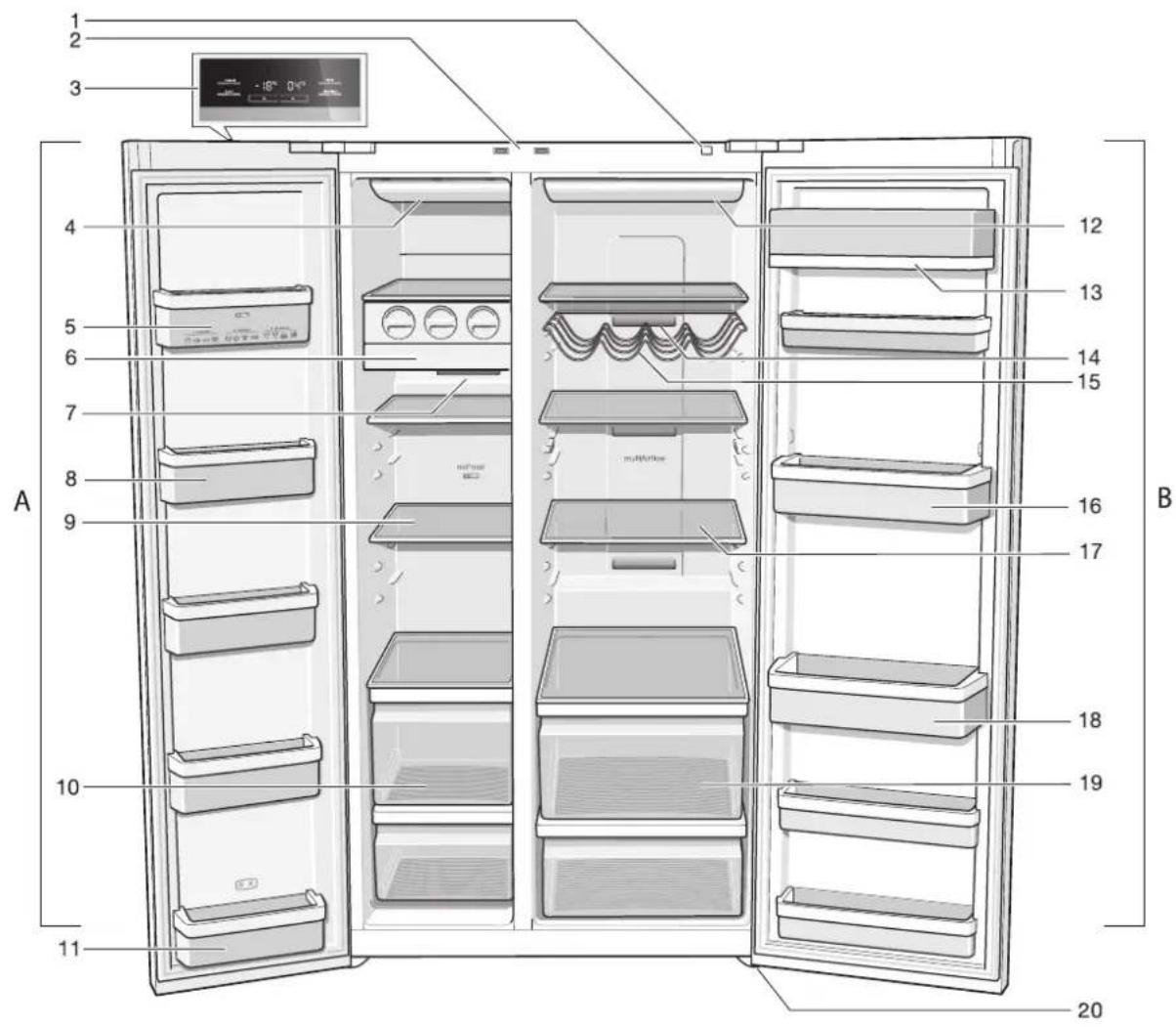

Gerät kennenlernen

These Gebrauchsanleitung gilt fur mehrere Modelle. Abweichungen bei den Abbildungen sind mochlich.

• Nicht bei allen Modellen.

A Gefrierraum
B Kühlraum
1 Ein-/Aus-Taste
2 Lichtschalter Kuhl- und Gefrierraum
3 Bedien- und Anzeigefeld
4 Beleuchting Gefrierraum

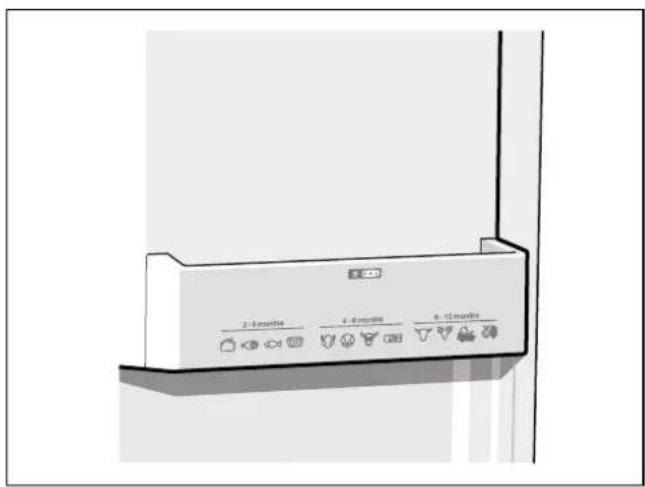

5 Gefrierkalender

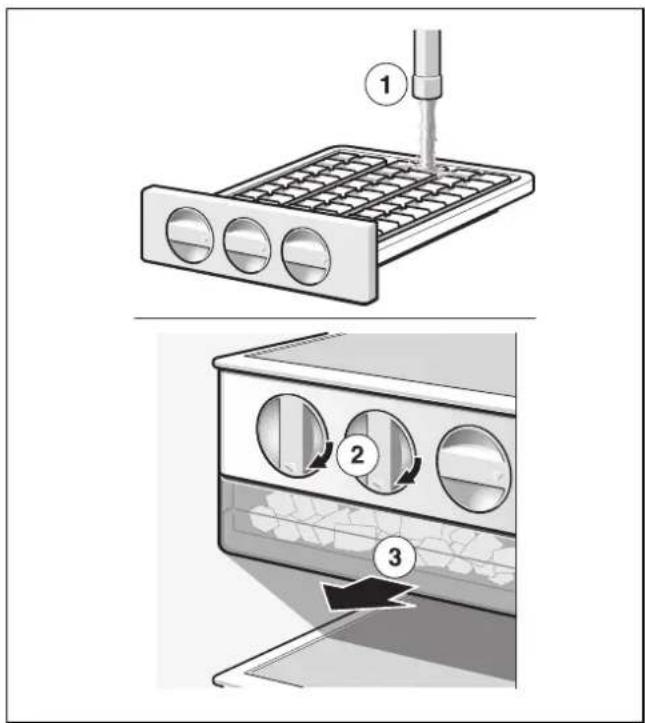

6 Eisbereiter
7 Luftastrittsöffnung
8 Turablage
9 Glasablage im Gefrierraum

10 Gefriergutbehalter
11 Turablage (2-Sterne-Fach) zur kurzfristigen Lagerung von Lebensmitteln und Speiseeis.
12 Beleuchtung Kuhlraum
13Butter- und Kasefach
14 Luftastrittsöffnung
15 Flaschenablage *
16 Turablage
17 Glasablage im Kuhlraum
18 Ablage fur groBe Flaschen
19 Gemüsebehälter
20 SchraubfüBe

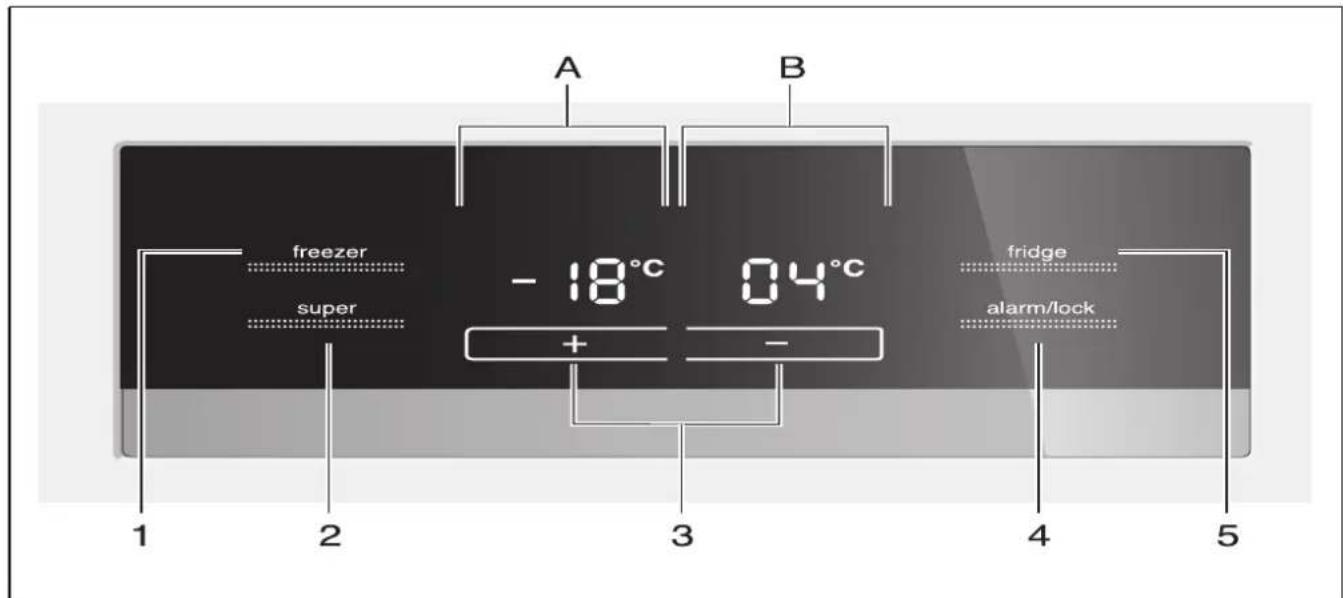

Bedien- und Anzeigefeld

Das Bedien- und Anzeigefeld an der Türe besteht aus einem Berührungsfeld. Durch Berühren eines Tastenfeldes wird die entsprechende Funktion ausgelöst.

A Anzeigefeld Gefrierraum

B Anzeigefeld Kuhlraum

1 Freezer-Taste

Um Einstellungen für den Bereich Gefrierraum vornehmen zu konnen, Taste so lange drücken, bis im Anzeigefeld Gefrierraum „freezer" leuchtet.

2 Super-Taste

Zum Einsatz der Funktionen Super-Kühlen (Kühlraum) oder Super-Gefrieren (Gefrierraum) (siehe Kapitel Super-Kühlen bzw. siehe Kapitel Super-Gefrieren).

3 Einstell-Tasten +/-

Die Tasten dieren zum Einstellen der Temperaturen des Kuhl- und Gefrierraums.

4 Alarm/lock-Taste

Die Tastes dient zum

Abschalten des Warntons (siehe Kapitel Alarmfungtion)
Ein- und Ausschalten der Tastensperre.

Zum Ein- und Ausschalten der Tastensperre, die Taste 5 Sekunden lang drücken. Bei eingeschalteter Funktion leuchtet im Anzeigefeld "lock".

Ausnahme der Tastensperre:

Bei einem Warnton kann die Alarm/lock-Taste gedrückt werden.

5 Fridge-Taste

Um Einstellungen für den Bereich Kuhlraum vornehmen zu können, Taste so lange drücken, bis im Anzeigefeld Kuhlraum „fridge" leuchtet.

Gerä einschalten

Das Gerät mit der Ein/Aus-Taste einschalten. Es ertont ein Warnton.

Drucken Sie die Alarm/lock-Taste. Der Warnton schaltet ab.

Die Anzeige „alarm“ erlischt, sobald das Gerät die eingestellte Temperatur erreicht hat.

Die voreingestellten Temperaturen werden nach mehreren Stunden erreicht. Vorher keine Lebensmittel in das Gerät legen.

Vom Werk aus sind folgende Temperaturen empfohlen:

Gefrierraum: -18 °C
Kuhlraum: +4°C

Temperatur einstellen

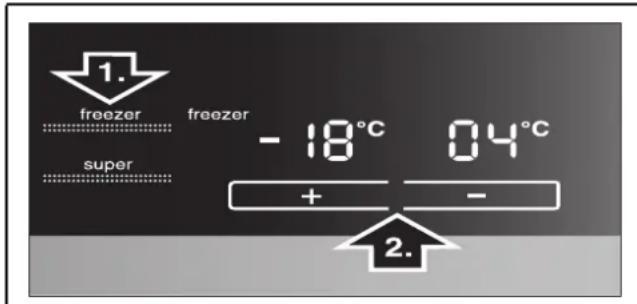

Gefrierraum

Der Gefrierraum ist von -14 °C bis -24 °C einstellbar.

Wir empfehlen eine Einstellung von -18 °C.

Der zuletzt angezeigte Wert wird vom System gespeichert.

1. Die Freezer-Taste so lange drucken, bis auf dem Anzeigefeld Gefrierraum „freeze" leuchtet.
2. Mit den Einstell-Tasten + (wärmer) oder - (kühler) die Temperatur einstellen.

Kuhlraum

Der Kuhlraum ist von +2^ bis +8^ einstellbar.

Die Temperatur lassst sich in Schritten von 1^ einstehen.

Der zuletzt angezeigte Wert wird vom System gespeichert.

Wir empfehlen eine Einstellung von +4^

Empfindliche Lebensmittel sollenn nicht warmer als +4^ gelagert werden.

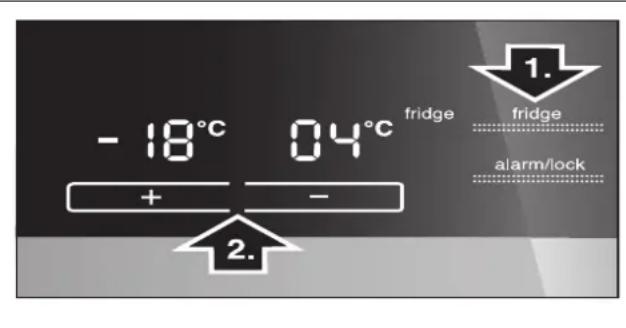

1. Die Fridge-Taste so lange drucken, bis auf dem Anzeigefeld Kuhlraum „fridge" leuchtet.
2. Mit den Einstell-Tasten + (wärmer) oder - (kühler) die Temperatur einstehen.

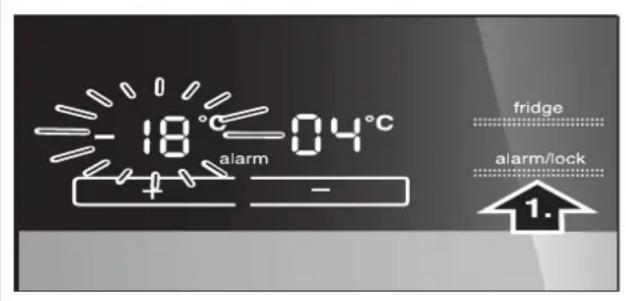

Alarmfunktion

Durch Drücken der Alarm/lock-Taste schaltet sich der Warnton ab.

In folgenden Fällen kann ein Alarm ausgelost werden:

Turalarm

Wenn das Gerät länger als eine Minute offen stehen, schaltet sich der Turalarm (Dauerton) ein. Durch Schlieben der Tur oder Drücken der Alarm-Taste ##CP0004## schaltet sich der Warnton wieder ab.

Temperatorialarm

Der Temperaturalarm schaltet sich ein, wenn es im Gefrier- und Kuhlraum zu warm ist und die Lebensmittel gefahrdet sind.

Ohne Gefahr für das Gefriergut kann das akustische und optische Signal erfolgen bei:

Inbetriebnahme des Gerätes.
Einlagen großer Mengen frischer Lebensmittel.

Gefrierraum

Auf dem Anzeigefeld blinkt die eingestellte Temperatur des Gefrierraums und „alarm“ wird angezeigt.

Die Temperaturanzeige zeigt für 10 Sekunden die wärmtste Temperatur an, die im Gefrierraum geherrscht hat. Danach wird wieder die eingestellte Temperatur angezeigt.

Die Anzeige „alarm“ erlischt, sobald die eingestellte Temperatur wieder erreicht ist.

Hinweis

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertigericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die maximale Lagerdauer nicht mehr voll nutzen.

Kühlraum

Auf dem Anzeigefeld wird „alarm“ angezeigt.

Achtung

Wenn es im Kuhlraum zu warm geworden ist, erwärmtes Kuhlgut vor dem Verzeh erreitzen. Rohe Lebensmittel im Zweifel nicht mehr verwenden.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihr Gemät auf dem Typenschild (siehe Bild im Kapitel Kundendienst).

Gefriervolumen vollständig nutzen

Um die maximale Menge an Gefriergut unterzubringen, können Sie den obersten Gefriergutbehälter aus dem Gerät herausnahmen. Die Lebensmittel können Sie dann direkt auf den Ablagen und im unteren Gefriergutbehälter stapeln.

Der Gefrierraum

Den Gefrierraum verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswürfeln.
Zum Einfrieren von Lebensmitteln.

Hinweis

Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Tur taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch! Nach dem Schlieben der Gefrierraum-Tür entstehen ein Unterdruck, dadurch entsteht ein saugendes Gerausch. Warten Sie zwei bis drei Minuten, bis sich der Unterdruck ausgegliedchen hat.

Wir empfehlen, den Eiwurfelbehälter im Gerät zu belassen. Damit ist eine optimale Temperaturverteilung im Gefrierraum gewährleistet.

Tiefkuhlkost einkaufen

Verpackungarf nicht beschädigtsein.
Haltbarkeitsdatum beachten.
- Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
Tiefkuhlkost möglichst in einer Isoliertasche transportieren und schnell in den Gefrierraum legen.

Max. Gefriervermögen

Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild (siehe Bild im Kapitel Kundendienst)

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrierten nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, solte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erfolderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Krauter, Eier ohne Schale, Milchprodukte wie Kase, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrierten nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft hersausrücken.
3. Verpackung dicht verschlieben.
4. Verpackung mit Inhalt und Einfrierdatum beschreiben.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus Polyethylen, AluFolie, Gefrierdosen.

These Produkte finden Sie im Fachhandel.

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier, Cellophan, Mullbutel und gebrauchte Einkaufstuten.

Zum Verschlieben geeignet:

Gummiringe, Kunststoff-Klipse, Bindfaden, kaltebestandige Klebebänder, o. a.

Beutel und Schlauch-Folien aus Polyethylen konnen mit einem FolienschweiBerat verschweBt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Käse, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate

Super-Gefrieren

Lebensmittel sollen möglichst Schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.

Schalten Sie eine Stunden vor dem Einlagen der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschen Temperaturanstieg zu vermeiden.

Im Allgemeinen genugen 4-6 Stunden.

Das Gerät arbeitet nach dem Einsatzen ständig, im Gefrierraum wird eine sehr kalte Temperatur erreicht. Soll das max. Gefriervermögen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlagen der frischen Ware einschalten.

Sie konnen Kleinere Mengen Lebensmittel (bis zu 2 kg) ohne Schnell-Gefrieren einfrierten.

Hinweis

Ist das Super-Gefrieren eingeschaltet, kann es zu vermehrten Betriebsgeräuschenkommen.

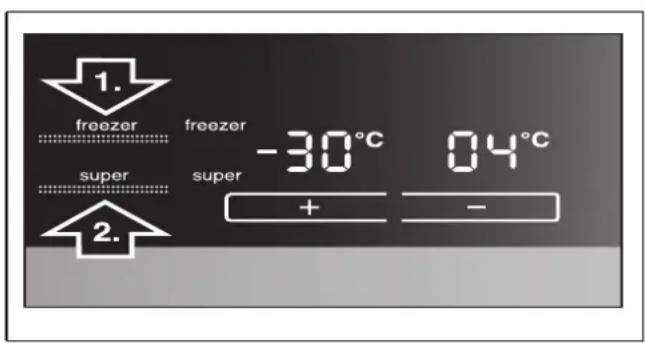

Super-Gefrieren einschalten

1. Die Freezer-Taste so lange drucken, bis auf dem Anzeigefeld Gefrierraum „freeze" leuchtet.
2. Super-Taste drucken.

Ist das Super-Gefrieren eingeschaltet, wird auf dem Anzeigefeld „super" angezeigt.

Super-Gefrieren ausschalten

1. Die Freezer-Taste so lange drucken, bis auf dem Anzeigefeld Gefrierraum „freeze" leuchtet.
2. Super-Taste drucken.

Ist das Super-Gefrieren ausgeschelt, erlischt die Anzeige „super" auf dem Anzeigefeld.

Hinweis

Das Super-Gefrieren schaltet nach ca. 212 Tagen automatisch ab.

Gefriergut auftauen

Je nach Art und Verwendungszweck können Sie zwischen folgenden Möglichkeit wahren:

bei Raumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerat

Achtung

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertigericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Der Kuhlraum

Der Kuhlraum ist der ideale Aufbewahrungssort für fertige Speisen, Backwaren, Konserven, Kondensmilch und Hartkase.

Beim Einordnen der Lebensmittel beachten

Lebensmittel gut verpackt oder abgedeckte einordnen. Dadurch bleiben Aroma, Farbe und Frische erhalten. Außer dem werden Geschmacksübertragungen und Verfärbungen der Kunststoffe vermieden.
Warme Speisen und Getränke erst abkühlen halten, dann ins Gerät stellen.
- Luftastrittsöffnungen nicht mit Lebensmitteln blockieren, um die Luftzirkulation nicht zu beeintachtigen. Lebensmittel, die unmittelbar vor den Luftastrittsöffnungen gelagert werden, können durch die ausströmende Kaltluft gefrierten.
■ Kunststoffeile und Turdichtungen nicht mit Öl oder Fett verschmutzen.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.

Super-Kühlen

Beim Super-Kühlen wird der Kuhlraum ca. 6 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt.

Das Super-Kühlen einschalten z. B.

vor dem Einlagen groBer Mengen Lebensmittel.
zum Schnellkühlen von Geträken.

Hinweis

Ist das Super-Kühlen eingeschaltet, kann es zu erhöhten Betriebsgeräuschenkommen.

Super-Kühlen einschalten

1. Die Fridge-Taste so lange drucken, bis auf dem Anzeigefeld Kuhlraum „fridge" leuchtet.
2. Super-Taste drucken.

Ist das Super-Kühlen eingeschaltet, wird auf dem Anzeigefeld „super" angezeigt.

Super-Kühlen ausschalten

1. Die Fridge-Taste so lange drucken, bis auf dem Anzeigefeld Kühlraum „fridge" leuchtet.
2. Super-Taste drucken.

Ist das Super-Kühlen ausgeschaltet, erlischt die Anzeige „super" auf dem Anzeigefeld.

Ausstattung des Gefrierraums

(nicht bei allen Modellen)

Gefrierkalender

Um Qualitätsminderungen des Gefriergutes zu vermeiden, überschreiben Sie die Lagerdauer nicht. Die Lagerdauer hangt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Beachten Sie bei handelsüblicher Tiefkuhlkost das Herstellungsoder Haltbarkeitsdatum.

Eisbereiter

1. Eisschale Herausnehmen, zu 3 / 4 mit Trinkwasser fullen und wieder einsetzen.
2. Sind die Eiswurfel gefroren, Drehgriffe der Eisschalen mehrmals nach rechts drehen und loslassen. Die Eiswurfel lösen sich und fallen in den Vorratsbehälter.
3. Eiswürfel aus dem Vorratsbehälter entnahmen.

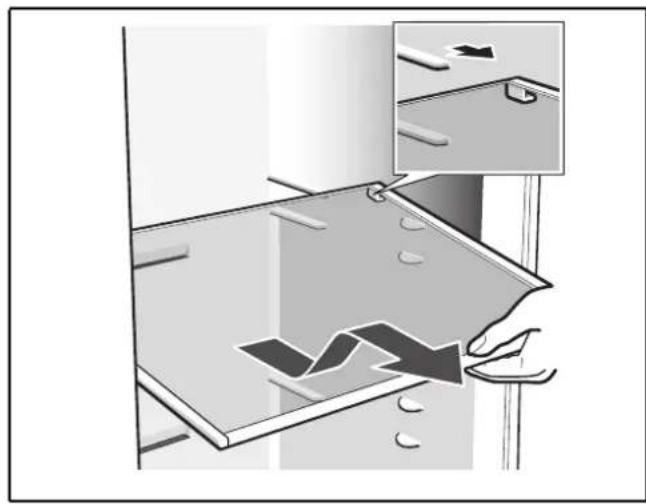

Variable Gestaltung des Innenraums

Sie konnen die Ablagen des Innenraums und die Turablagen nach Bedarf variieren.

Ablage nach vorneziehen, absenken und seitlich herausschwenken.

Türablage anheiten und herausnahmen.

Gerätausschalten und stilllegen

Gerä ausschalten

Ein/Aus-Taste drucken.

Netzsteckerziehen.

Gerät stillegen

Wenn Sie das Gerat langere Zeit nicht benutzen:

1. Alle Lebensmittel aus dem Gerät Herausnahmen.
2. Gerat ausschalten.
3. Netzsteckerziehen oder Sicherung ausschalten.
4. Gerat innen reinigen (siehe Kapitel Gerat reinigen).
5. Gerätesen offen setzen, um Geruchsbildung zu vermeiden.

Abtauen

Gefrierraum

Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.

Kuhlraum

Das Abtauen wird automatisch ausgeführrt.

Das Tauwasser lauft über das Ablaufloch in e

Verdunstungsschale an der Rückseite des Gerätes.

Gerät reinigen

Warning

Nied das Gerät mit einem Dampfreinigungsgerät reinigen!

Achtung

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.

Achtung

Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen konnte Korrosion entstehen.

Achtung

Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen!

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
3. Gefriergut herausnehmer und an einem kühlen Ort lagern. Käteakku (wenn beiliegend) auf die Lebensmittel legen.
4. Warten, bis die Reifschicht abgetaut ist.
5. Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasserarf nicht in die Beleuchtung gelangen.
6. Die Turdichtung nur mit klarem Wasser abwischen und danach grundlich trocken reiben.
7. Nach dem Reinigen Gerät wieder anschlieben und einschalten.
8. Gefriergut wieder einlegen.

Ausstattung

Zum Reinigen halten sich alle variablen Teile des Gerätes Herausnahmen (siehe Kapitel Variable Gestaltung des Innenraums).

Hinweis

Zum Herausnehmen und Reinigen der Behälter, die Turen vollständig über 90^ öffnen.

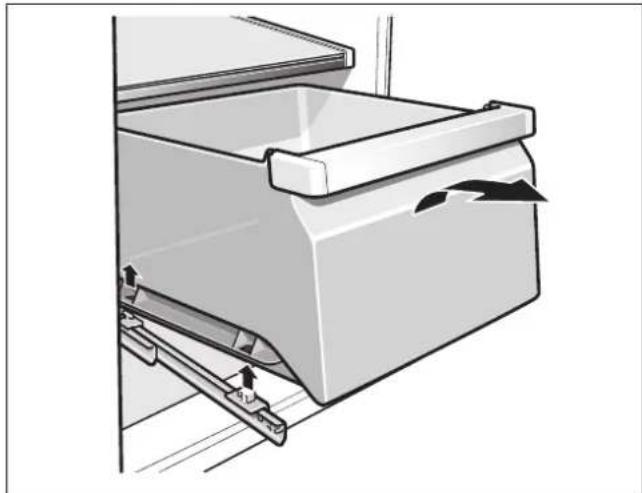

Herausnehmen des Behalters

Behalter ganz Herausziehen, durch Hochheiten aus der Halterung losen und herausnahmen.

Beim Einsetzen den Behälter auf die Auszugsschienen legen und in den Innenaum schieben. Behälter rastet durch Niederrücken ein.

Beleuchtung

(nicht bei allen Modellen)

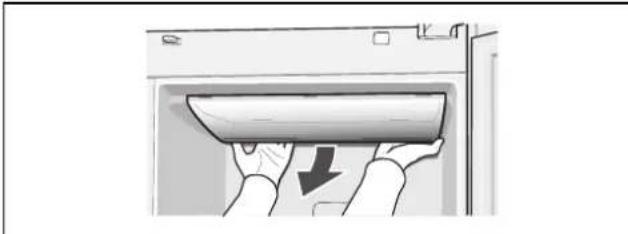

Glühlampen im Kuhl- und Gefrierraum wechseln

1. Gerät mit Ein-/Aus-Taste ausschalten.
2. Netzsteckerziehen bzw. Sicherung ausschalten.
3. Abdeckblende abnehmen.

1. Gluhlampe wechseln (Ersatzlampe: 220-240 V Wechselstrom, Sockel E14, Watt siehe defekte Lampe).
2. Abdeckblende wieder montieren.

Energie sparen

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
Die Be- und Entlüftungsöffnungen des Gerätes nicht zustellen.
Warme Lebensmittel und Getränke erst abkühlen lessen, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kuhlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Gerat so kurz wie möglich öffnen.
Darauf achten, dass die Gefrierraum-Tür immer geschlossen ist.
Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen (siehe Kapitel Gerät aufstellen, Abschnitt Belüftung). Ein reduzierter Wandabstand schrankt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügiger erhöhen.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebsgeräusche

Ganznormale Geräusche

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde, surrende oder gurgelnde Gerausche

Kätemittel fließdurch die Rohre.

Klicken

Motor, Schalter oder Magnetventile schalten ein/aus.

Gerausche vermeiden

Das Gerät steht uneben

Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfälle oder legen Sie etwas unter.

Das Gerät "steht an"

Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Behalter oder Abstellflächen wackeln oder klemmen

Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäße weniger auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben konnen.

Führn Sie einen Geräte-Selbsttest durch (siehe Kapitel Geräte-Selbsttest).

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe
Temperatur weicht stark von der Einstellung ab.
Keine Anzeige leuchtet. Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest.	In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten.Ist die Temperatur zu warm, prüfen Sie nach weniger Stunden, ob eine Temperaturannaherung erfolgt ist.Ist die Temperatur zu kalt, prüfen Sie am nachsten Tag die Temperatur nochmal.
Anzeigefeld zeigt „E..“ an. Elektronik hat einen Fehler erkannt. Kundendienst rufen.
Warnton erfort, Temperaturanzeige des Gefrierraums blinkt.Im Gefrierraum ist es zu warm!Gefahr für das Gefriergut!
Gefrierraum-Tür ist geöffnet. Türe schließen.
Be- und Entlüftungsöffnungen sind verdeckt. Hindernisse entfernen.
Es wurden zu viele Lebensmittel auf einem zum Gefrieren eingelegt.	Max. Gefriervermögen nicht überschreiben.
HinweisAn- und aufgetautes Gefriergut kann erneut eingefroren werden, wenn Fleisch und Fisch nicht länger als einen Tag, anderes Gefriergut nicht länger als drei Tage über +3 °C warm waren.
Die Beleuchting fungkioniert nicht. Der Lichtschalter klemmt. Prüfen, ob der Lichtschalter sich bewegen{lssst.
Die Beleuchting ist defekt. (Siehe Kapitel Beleuchting.)
Das Gerät hat keine Kühleistung.Die Beleuchting fungkioniert nicht.Die Anzeige leuchtet nicht.	Gerät ist ausgeschelt. Ein/Aus-Taste drücken.
	Stromausfall Prüfen, ob Strom vorhanden ist.
	Sicherung ist ausgeschelt. Sicherung überprüfen.
	Netzstecker sitzt nicht fest. Prüfen, ob Netzstecker fest sitzt.
Die Kätemaschine schaltet immer*hälfiger und länger ein.	Häufiges Öffnen des Gerätes. Gerät nicht unnöttig öffnen.
	Die Be- und Entlüftungsöffnungen sindverdeckt.
	Einfrieren größer Mengen frischer Lebensmittel.

Geräte-Selbsttest

Ihr Gerät verfügbar über ein automatisches Selftestprogramm, das Ihnen Fehlerquellen anzeigt, die nur von Ihr Kundendienst behoben werden konnen.

Geräte-Selbsttest starten

1. Gerat ausschalten und 5 Minuten warten.
2. Gerät wieder einschalten.
3. Die Einstell-Tasten + und - für 5 Sekunden gleichzeitig drucken.

Das Selftest-Programm startet. Erscheint auf dem Anzeugefeld „E.,“, handelt es sich um einen Fehler. Benachrichtigen Sie bei dieser Fehleranzeige den Kundendienst.

Geräte-Selbsttest beenden

Die Einstell-Tasten + und - erneut für 5 Sekunden gleichzeitig drücken.

Kundendienst

Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerates an.

Sie finden diese Angaben auf dem Typenschild.

Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahrten zu vermeiden. Sie spare die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

D08921751751

A0810550522

CH0848840040

en Table of Contents

Technische veiligheid

Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG

Manufactured by BSH Hausgeräte GmbH under Trademark License of Siemens AG
