BEDIENUNGSANLEITUNG EQ.6 plus extraKlasse TE653F08DE SIEMENS

de Gebrauchsanleitung

en Instruction manual

fr Mode d'emploi

Lieferumfang (siehe Seite 5)

Sehr geehrte Kaffeeeliebhaberin,
sehr geehrter Kaffeeeliebhaber,

herzlichen Glückwunsch zum Kauf dieser Kaffeevollautomaten aus dem Hause Siemens.

These Gebrauchsanleitung beschreiben.
verschiedene Geratevarianten, die sich im Detail untersenden.

Bitte auch die beiliegende Kurzanleitung beachten. Sie kann in einem speziellen Aufbewährungsfach 16 bis zum nachsten Gebrauch verstaut werden.

Zur Verwendung dieser Gebrauchsanleitung:

Die Umschlagseite dieser Anleitung konnen Sie vorne ausklappen. Dort finden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird.

Beispiel: Bruheinheit 14

Displayanzeigen und Symbole werden in dieser Anleitung ebenfalls speziell darge-. stellt. So konnen Sie erkennen, dass essich um Texte oder Symbole handelt, die am Gerat angezeigt werden oder aufgedruckt sind.

Beispiel Displaytexte: Espresso Beispiel Bedienelemente: [start/stop]

Inhalt

Bestimmungsgemäßer Gebrauch. 3

Wichtige Sicherheitschinweise 3

Lieferumfang. 5

Auf einen Blick. 5

Überblick - Bedienelemente. 6

Display. 7

Inbetriebnahme 8

Eigene Einstellungen „Favorit" 9

Kindersicherung 9

Getränkezubereitung. 9

Zubereitung von Kaffeegetränken 11

Zubereitung mit Milch 11

Spezielle Getränke 12

Zubereitung mit gemahlenem Kaffee 13

Mahlgrad einstellen 14

Menu 14

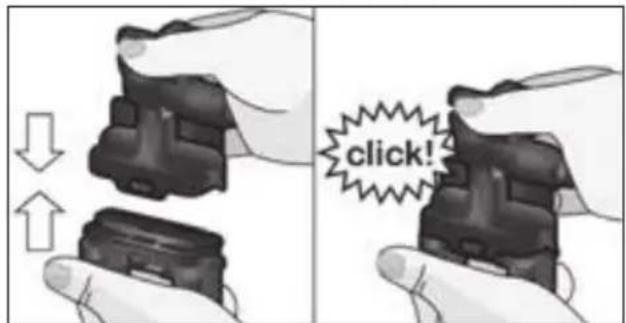

Pflege und tägliche Reinigung. 17

Milchsystem reinigen 18

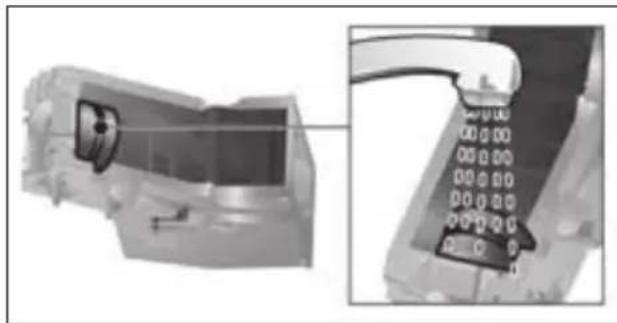

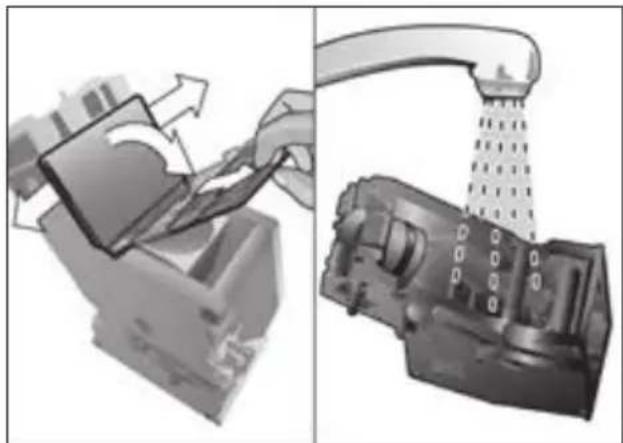

Brüheinheit reinigen (Bild G) 19

Service-Programme 20

Milchsystem reinigen 20

Entkalken 20

Reinigen 21

calc'nClean 21

Tipps zum Energiesparen 22

Frostschutz 23

Aufbewährung Zubehör 23

Zubehör 23

Entsorgung 23

Garantiebedingungen 23

Einfache Probleme selbst beheben.....24

Technische Daten 26

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt.

Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden.

Wichtige

Sicherheitshinweise

Die Gebrauchsanleitungitte sorgfaltig durchlesen, danach handeln und auf bewahren! Bei Weitergabe des Gerats diese Anleitung beilegen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedieren. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden, es sei dann, sie sind 8 Jahre oder alter und werden beaufsichtigt.

Warning Stromschlaggefahr!

Das Gerätarf nur über eine vorschrifsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschrifsmäßig installiert ist.
Gerät nur gemäß Angaben auf dem Typen schild anschließen und betreiben.
Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen.
■ Reparaturen am Gerät, wie z. B. eine beschädigte Netzanschlussleitung auswechseln,)dürfen nur durch unseren Kundendienst ausgeführrt werden, um Gefahr-dungen zu vermeiden.
Gerät oder Netzkabel niemals in Wasser tauchen.
- Im Fehlerfall sofort den Netzsteckerziehen oder die Netzspannung ausschalten.
Es darf keine Flüssigkeit auf die Gerätesteckverbindung überlaufen.
Die speziellen Hinweise zur Reinigung in der Anleitung sind zu beachten.

Warning Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete, die elektronische Implantate wie z. B. Herzschritt-macher oder Insulinpumpen beeinflussen können. Träger von elektronischen Implantatenitte einen Mindestabstand von 10 cm zum Gerät und, bei Entnahme, zu folgenden Teilen einhalten: Milchbehälter, Milchsystem, Wassertank, Tropfschale und Brüheinheit.

Warning Erstickungsgefahr!

Kinder nicht mit Verpackungsmaterial speiten lassen. Kleinteile sicheraufbewahren, sie konnen verschluckt werden.

Warning Verletzungsgefahr!

Nicht in das Mahlwerk greifen.
Fehlanwendung des Gerätes kann zu Verletzungen führen.

Warning Verbrennungsgefahr!

Das Milchsystem wird sehr heiß. Nach Benutzung zuerst abkühlen setzen und erst dann berühren.
Nach dem Gebrauch konnendie Oberflächen von Heiz-element oder Wärmeplatte noch eine Zeit heiß sein.
■ Frisch zubereitete Getränke sind sehr heiß. Bei Bedarf etwas abkühlen{lassen.

Lieferumfang

(Bild A auf den Ausklappseiten)

a Kaffeevollautomat
Gebrauchsanleitung
Kurzanleitung
Milchschlauch und Ansaugrohr
Wasserhärtestreifen

Pulverlöffel

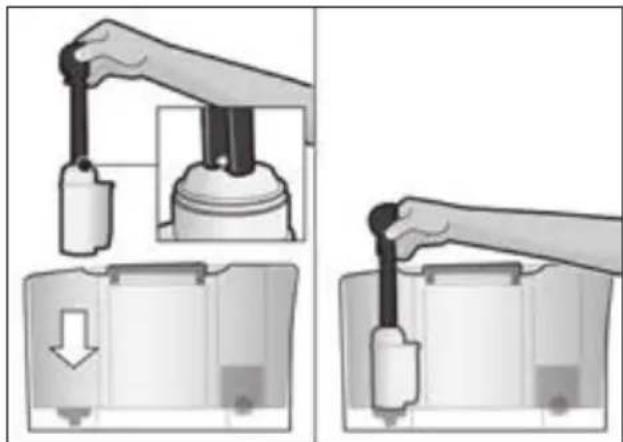

Wasserfilter
Milchbehälter mit „freshLock“ Deckel *
Entkalkungstabetten*

Auf einen Blick

(Bilder B, C, D, E, F und G auf den Ausklappseiten)

1 Netzschalter ①
2 Bedienfeld (siehe folgende Seite)
3 Display
4 Getränkeauslauf (Kaffee, Milch, HeiSwasser),hohenverstellbar

a) Abdeckung
b) Milchsystem/Kaffeeauslauf (zweiteilig)
c) Milchschlauch
d) Ansaugrohr

5 Abnehmbarer Wassertank
6 Deckel für Wassertank
7 Aufbewahrungsfach für Pulverlöfel
8 Pulverlöffel (Einsetzhilfe für Wasserfilter)
9 Bohnenbehälter
10 Aromadeckel

11 Drehwahler fur Mahlgradeinstellung
12 Pulverschublade (Kaffeepulver / Reinigungstablette)
13 Turzur Brüheinheit
14 Brüheinheit

a) Verriegelung
b) Abdeckung

15 Auswurfhebel
16 Aufbewährungsfach für Kurzanleitung
17 Tropfschale

a) Blende
b) Tropfblech (zweiteilig)
c) Kaffeesatzbehälter
d) Schwimmer

18 Kabelstaufach
19 Typenschild (E.-Nr.; FD)

• Die Gebrauchsanleitung beschreiben
  verschiedene Varianten.
  Mit * gekennzeichnete Positionen sind nur in bestimmten Gerätemodellen vorhanden.

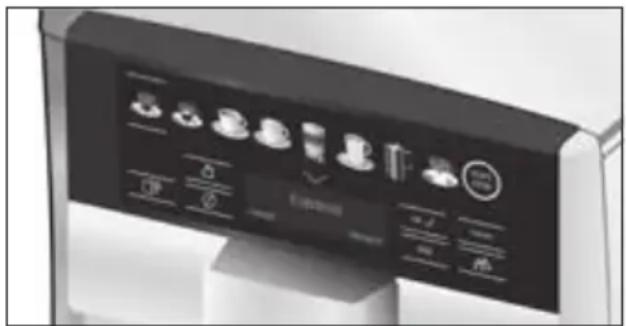

Überblick - Bedienelemente

(Bild B auf den Ausklappseiten)

Die folgenden Symbole sind je nach Betriebszustand des Geräts zu sehen bzw. hinterleuchtet:

Espresso Latte Macchiato
Espresso Macch. Milchkaffee
Caffe Crema Milchschaum
Cappuccino	Spezielle Getränke (siehe Kapitel „Spezielle Getränke"). Spezielle Getränke (siehe Kapitel „Spezielle Getränke").
[ start/stop] - Start-Stopp-Taste [√] - Auswahl nach unten
[ √] - Zurück	menu [menu] - Menu öffnen
[ √p] - Bezug von zwei Tassen gleichzeitig	ok√ [ok√] - Bestätigen/Speichern
[ ∅] - Kaffeestärke einstellen	ml [ml] - Tassengröbe auswahlen
[ ∙] - Favorit aufrufen (kurz berühren) und Kindersicherung (mindestens 3 Sekunden berühren).

Netzschalter ①

Mit dem Netzschalter ① wird das Gerä ein- oder ausgeschaltet. Das Gerä spült automatisch, wenn es ein- und ausgeschaltet wird.

Das Gerät spült nicht, wenn:

es beim Einsatzen noch warm ist.
vor dem Ausschalten kein Kaffee bezogen wurde.

Das Gerät ist betriebsbereit, wenn im Bedienfeld die Symbole und das Display leuchten.

Bedienfeld (Touchfeld)

Im Bedienfeld kann ganz einfach durch Berühren der Symbole und Zeichen navigiert werden.

Es ertont ein akustisches Signal.

Der Signalon kann ein und ausgeschaltet werden (siehe Kapitel „Menu - Tastentüne").

Getränkeauswahl

Durch Berühren des entsprechenden Symbols wird das gewünschte Getränk direkt ausgewählt (siehe Kapitel „Getränkezubereitung").

Start-Stopp-Taste

Durch Berühren von [start/stop] wird die Getränkezubereitung oder ein Service-Programm gestartet. Durch erneutes Berühren von [start/stop] während der Getränkezubereitung wird der Bezug vorzeitig gestoppt.

Menu

Durch Berühren von [menu] wird das Menu aufgerufen, die Navigationssymbole werden aktiviert und leuchten. Durch Berühren von [√], [ok√] und [ü] wird im Menu navigiert und es werden Informationen abgerufen oder Einstellungen vorgenommen (siehe Kapitel „Menu").

Getränkeoptionen

Durch Berühren von [0] oder [ml] wird die Stärke oder Menge des Geträns angepasst, durch Berühren von [P] werden zwei Tassen gleichzeitig zubereitet, sobald mit [start/stop] der Bezug gestartet wird (siehe Kapitel „Getränke zubereitung").

,Favorit" und Kindersicherung

Durch kurzes Berühren von [] werden personalisierte Getränke aufgerufen (siehe Kapitel „Eigene Einstellungen Favorit"). Berührt man [] mindestens 3 Sekunden, wird die Kindersicherung aktiviert oder deaktiviert (siehe Kapitel „Kindersicherung").

Display

Im Display werden die gewählten Getränke und Einstellungen sowie Meldungen zum Betriebszustand angezeigt.

Espresso

normal

mittelgroß

Bitte Wassertank füllen

Die Meldung erlischt, sobald die Handlung durchgeführt wurde.

Inbetriebnahme

Allgemeines

Nur reines, kaltes Wasser ohne Kohlen-säure und ausschließlich geröstete Bohnen in die entsprechenden Behälter fullen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen ver wenden, sie verstufen die Brüheinheit.

Bei diesen Gerät ist die Wasserhärte ein stell bar. Ab Werk ist die Wasserhärte 4 ein gestellt. Die Wasserhärte des verwen deten Wassers mit beiliegendem Prüfstreifen feststellen. Wird ein anderer Wert als Wasser härte 4 angezeigt, das Gerät nach Inbetriebnahme entsprechend programmieren (siehe unter Kapitel „Menu - Wasserhärte").

Gerät in Betriebnehmen

Vorhandene Schutzfolien entfern.
Den Kaffeevollautomat auf eine ebene und für das Gewicht ausreichende, Wasser feste Fläche stellen.
Die Luftungsschlitze des Gerats mussen frei bleiben.

Wichtig: Das Gerät nur in frostfreien Räumen verwenden. Wurde das Gerät bei Temperaturen unter 0^ C transportiert oder gelagert, mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird.

Netzstecker (Kabelstaufach 18) an der Steckdose anschließen. Die Länge kann durch Zurückschieben und Herausziehen passend eingestellt werden. Das Gerät dazu mit der Rückseite z. B. an die Tischkante stellen und das Kabel entweder nach untenziehen, oder nach oben schieren.

Deckel Wassertank 6 hochklappen.
Wassertank 5 abnehmer, ausspulen und mit frischem, kaltem Wasser fullen. Die Markierung „max" beachten.
Den Wassertank 5 gerade aufsetzen und ganz nach unter drucken.
Den Deckel Wassertank 6 wieder schließen.

• Bohnenbehälter 9 mit Kaffeebohnen fällen.
  Das Gerät mit dem Netzschalter 1 ① einschalten.

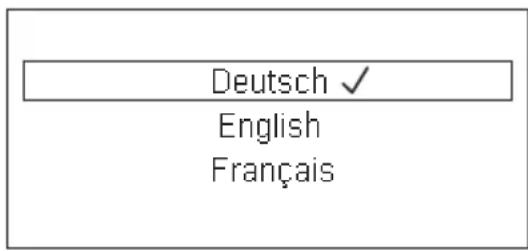

Das Bedienfeld und das Display werden aktiviert. Im Display erscheint die voreingestelle Sprache, in der die weiteren Display-texte angezeigt werden. Es stehen mehrere Sprachen zur Auswahr.

• [✓] so oft berühren, bis die gewünschte Sprache im Display gekennzeichnetist.

[ start/stop] berühren, um die Auswahl zu bestätigen.

Die gewählte Sprache ist gespeichert. Das Markenlogo leuchtet im Display 3. Das Gerät heizt nun auf und spült, etwas Wasser lauft aus dem Getränkeauslauf 4.

Das Gerät ist betriebsbereit, wenn im Bedienfeld die Symbole und das Display leuchten.

Der Kaffeevollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer ausgewählten Zeit automatisch ab (siehe Kapitel „Menu - Selfstabschaltung").

i Bei der ersten Benutzung, nach der Durchführung eines ServiceProgramms oder wenn das Gerät langere Zeit nicht in Betrieb war, hat das erstige Getränk noch nicht das volle Aroma und sollte nicht getrunkenwerden.
i Nach Inbetriebnahme des Kaffee-vollautomaten wird eine feinporige und standfeste „Crema" erst nach dem Bezug einiger Tassen dauerhaft erreicht.
Bei längerem Gebrauch ist es normal, dass sich an den Luftungs-schlitzen Wassertropfen bilden.

Eigene Einstellungen „Favorit“

Die Anzahl der Favoriten ist abhängig vom Geräte modell. Unter dem Menüpunkt „Favorit“ konnen individuelle (personalisierte) Getränke abgespeichert und geändert werden (siehe Kapitel „Menü - Favorit“).

Individuelles Getränk abrufen

[nn] kurz berühren.
Einen bereits mit eigenen Einstellungen hinterlegten Favoriten auswahlen.
[ start/stop] berühren, um den Getränkebezug zu starten.

Kindersicherung

Um Kinder vor Verbrühenungen und Ver brennungen zu schützen, kann das Gerät gespeitrt werden.

[ ] mindestens 3 Sekunden berühren. Im Display 3 erscheint ein Schlüssel. Die Kindersicherung ist aktiviert. Nun ist keine Bedienung mehr möglich.
[α] mindestens 3 Sekunden berühren. Der Schlüssel im Display 3 verschwindet wieder. Die Kindersicherung ist deaktiviert. Das Gerät kann wie gewohnt bedient werden.

Getränkezubereitung

Dieser Kaffeevollautomat mahlt für jeder Bruhvorgang frischen Kaffee. Für eine optimale Qualität die Bohnen kuhl und verschlüssen aufbewahren oder tiefgefrieren.

Wichtig: Täglich frisches, kaltes Wasser in den Wassertank 5 füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank 5 sein.
Tasse(n), vor allem kleine, dickwandige Espressotassen z. B. mit HeiSwasser vorwärmen.
i Bei einigen Einstellungen wird der Kaffee in zwei Schritten zubereitet (siehe , aromaDouble Shot".Bitte warten, bis der Vorgang komplett abgeschlossen ist.

Es können verschiedene Getränke ganz einfach auf Tastendruck zubereitet werden.

Getränkeauswahl

Durch Berühren des entsprechenden Symbols wird das gewünschte Getränk direkt ausgewählt. Das gewährte Getränk wird durch Linien ober- und unterhalb des Symbols gekennzeichnet. Die Getränkebezeichnung und die aktuell eingestillten Werte für Kaffeestärke und Tassengröbe werden im Display 3 angezeigt.

Folgende Getränke stehen zur Auswahl:

Caffe Crema Milchschaum

Cappuccino

de Getränkezubereitung

Durch mehrmaliges Berühren der Taste „Spezielle Getränke“ konnen nacheinander verschiedene Getränke ausgewählt werden:

HeiSwasser Americano

Warme Milch * Flat White *

Kaffeekanne* Cafe Cortado*

Mit * gekennzeichnete Positionen sind nur in bestimmten Geratemodellen vorhanden.

Kaffeestärke anpassen, Pulverkaffee auswahlen

Durch Berühren von [Ø] wird die Stärke des Kaffeegeträns individuell eingestellt oder die Zubereitung mit Pulverkaffe ausgewählt.

Folgende Einstellungen sind möglich:

sehr mild sehr stark

mild doubleshot stark

normal doubleshot stark+

stark Pulverfach

Durch Berühren des entsprechenden Symbols das gewünschte Getränk auswahlen.
[0] so oft berühren, bis die gewünschte

Einstellung z. B. stark oder Pulverfach (siehe Kapitel „Zubereitung mit gemahlenem Kaffee") im Display angezeigt wird.

aromaDouble Shot

Je länger der Kaffee gebruft wird, desto mehr Bitterstoffe und unerwünsche Aromen werden gelost. Geschmack und Bekommlichkeit des Kaffees werden dadurch beeinträchtigt. Für extra starken Kaffee verfügt das Gerät deswegen über eine spezielle aromaDouble Shot-Funktion. Nach der Hälfte der lubereiteten Menge werden erneut Kaffeebohnen gemahlen und gebruft, so dass jeweils nur die wohlschmeckenden und gut bekommlichen Aromastoffe gelost werden.

Die Funktion aromaDouble Shot kann für alle Getränke mit einem Kaffeeanteil von mind. 35 ml Kaffeefullmenge ausgewählt werden. Für keine Getränke, wie z. B. einen kleinen Espresso oder bei Einstellung auf [P] ist die Funktion nicht verfügbar.

Tassengröbe auswahlen

Durch Berühren von [ml] wird die Fullmenge des Geträns individuell ausgewählt. Folgende Einstellungen sind möglich:

klein mittelgroβ groB

Durch Berühren des entsprechenden Symbols das gewünschte Getränk ausgehalten.
- [ml] so oft berühren, bis die gewünschte Einstellung im Display angezeigt wird.

Ein Pfeil oder Pfeileiben der Einstellung,z.B. ^ 巴 巴 ^ 巴 zeigen an, dass die vom Werk voreingestelle Fullmenge (siehe Kapitel ,Menu - TassengrOe einstellen") verändert wurde.

Zwei Tassen auf einmal

Durch Berühren von [ p] werden nach Auswahl eines Kaffeegeträns oder Kaffe-Milch-Geträns (bei bestimmtem Gerätotyp nur Kaffeegeträne) zwei Tassen gleichzeitig zubereitet, sobald mit [start/stop] der Bezug gestartet wird. Die Einstellung wird im Display angezeigt.

Durch Berühren des entsprechenden Symbols das gewünschte Getränk auswahlen.
[PP] berühren.
Zwei vorgewärmte Tassen links und rechts unter den Getrankeauslauf 4 stellen.
[ start/stop] berühren, um den Getränkebezug zu starten.

Das ausgewählte Getränk wird gebruft und lauft anschließend in die beiden Tassen.

i Das Getränk wird in zwei Schritten (zwei Mahlvorgänge) zubereitet.itte warten, bis der Vorgang komplett abgeschlossen ist.
i Abhängig vom Gerättyp ist die Funktion „Zwei Tassen auf einmal" nur für Kaffeegetrände und nicht für Kaffee-Milch-Getrände verfügbar.

Zubereitung von Kaffeegeträken

Das Gerät muss betriebsbereit sein.

Vorgewärme Tasse unter den Getränkeauslauf 4 stellen.
Durch Berühren des entsprechenden Symbols das gewünschte Kaffeogetränk Espresso oder Caffe Crema auswahlen.

Im Display werden die Getränkebezeichnung und die aktuell eingestillten Werte für Kaffeestärke und Tassengröbe angezeigt.

Caffe Crema

normal

mittelgroß

i Tassengröse und Kaffeestärke konnen durch Berühren von [ml] und [0] verändert werden. Bei Auswahl Pulverfach wie unter „Zuberei tung mit gemahlenem Kaffee" beschrieben vorgehen.

Zum Beispiel:

• [ml] so oft berühren, bis groß im Display angezeigt wird.
• [] so oft berühren, bis mild im Display angezeigt wird.

[ start/stop] berühren, um den Getränkebezugzustarten.

Der Kaffee wird gebruft und lauft anschließend in die Tasse.

Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestoppt werden.

Zubereitung mit Milch

Dieser Kaffeevollautomat besitzt ein integriertes Milchsystem. Damit konnen Kaffegetränke mit Milch oder auch Milchschaum und warme Milch zubereitet werden.

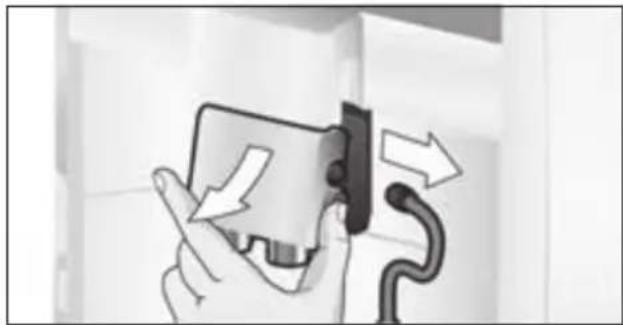

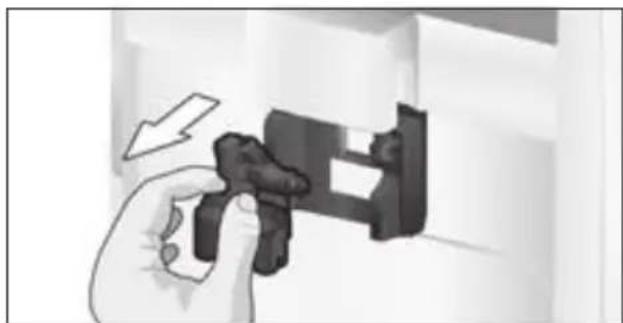

Verbrennungsgefahr!

Ober- und Unterveril des Milch systems 4b werden sehr heißt. Nach Benutzung zuerst abkühlen setzen und erst dann berühren.

Achtung!

Getrocknete Milchreste sind schwer zu entfernen, deshalb unbedingt nach jeder Benutzung reinigen (siehe Kapitel „Milchsystem reinigen").
i Be der Zubereitung mit Milch kann es zu pfeifenden Geräuschen kommt. These sind durch das Milo system 4b technisch bedingt.
Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestoppt werden.

Das Gerät muss betriebsbereit sein.
Milchschlauch und Ansaugrohr müssen angeschlossen sein.

Das Ansaugrohr 4d in den Milchbehälter einfahren.
Vorgewärmtte Tasse oder Glas unter den Getränkeauslauf stellen.

Kaffeegetränke mit Milch

Durch Berühren des entsprechenden Symbols Espresso Macch., Milchkaffee, Latte Macchiato oder Cappuccino auswahlen.

Im Display werden die Getränkebezeichnung und die voreingestellen Werte für Tassengröße und Kaffeestärke angezeigt.

i Tassengröse und Kaffeestärke konnen durch Berühren von [ml] und [0] verändert werden. Bei Auswahl Pulverfach wie unter „Zubereitung mit gemahlenem Kaffee" beschreiben vorgehen.

de Getränkezubereitung

[ start/stop] berühren, um den Getränkebezug zu starten.

Zuerst wird Milch bzw. Milchschaum in die Tasse bzw. das Glas ausgegeben. Anschließlich wird der Kaffee gebruft und lauft in die Tasse bzw. das Glas.

Durch einmaliges Berühren von [start/stop] kann der Milchbezug oder Kaffeebezug vorzeitig gestoppt werden; zweimaliges Berühren von [start/stop] stoppt den kompletten Getränkebezug.

Milchschaum

Durch Berühren des Symbols

Milchschaum auswahlen.

Durch Berühren von [ml] die Tassengröse einstellen.
[ start/stop] berühren, um den Getränkebezug zu starten.

Milchscham flieBt aus dem Getränkeauslauf.

Spezielle Getränke

Durch mehrmaliges Berühren der Taste „spezielle Getränke“ konnen nacheinander verschiedene Getränke ausgewählt werden. Mit * gekennzeichnete Positionen sind nur in bestimmten Gerätemodellen vorhanden.

HeiBwasser

Vor dem Bezug von bereits Wasser sollen das Milchsystem gereinigt und der Milchschlauch abgezogen werden (siehe Kapitel „Milchsystem reinigen"). Wird das Milchsystem nicht gereinigt, können geringe Mengen von Milch mit dem Wasser ausgegeben werden.

Verbrennungsgefahr!

Das Milchsystem 4b wird sehr heißt.

Nach Benutzung zuerst abkühlen lessen und erst dann berühren.

Das Gerät muss betriebsbereit sein.

Tasse oder Glas unter den Getränkeauslauf 4 stellen.

Symbol ,spezielle Getränke" so oft berühren, bis HeiBwasser im Display erscheint.
Durch Berühren von [ml] die Tassen-gröbe einstellen.
[ start/stop] berühren, um den Getränkebezugzustarten.

Erscheint die Meldungitte Milchschlauch abziehen, wie folgt vorgehen:

Den Milchschlauch 4c abziehen und [start/stop] erneut berühren.

HeiBes Wasser flieBt aus dem Auslauf 4.

Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestoppt werden.

Warme Milch *

Bitte zuerst das Kapitel „Zubereitung mit Milch“ durchlesen und beachten.

AnschlieBend:

Symbol ,spezielle Getränke" so oft berühren, bis Warme Milch im Display erscheint.

Durch Berühren von [ml] die Tassen-groBe einstellen.

[ start/stop] berühren, um den Getränkebezugzustarten.

Warme Milch fliebt aus dem Auslauf 4.

Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestopt werden.

Americano*

Vorgewärme Tasse unter den Getränkeauslauf 4 stellen.
Symbol ,spezielle Getränke" so oft berühren, bis Americano im Display erscheint.
Einstellungen wie Tassengröse und Stärke wie im Kapitel „Zubereitung von Kaffeegeträken" vornehmen.
[ start/stop] berühren, um den Getränkebezugzustarten.

Der Kaffee wird gebruft und lauft anschließend in die Tasse.

Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestoppt werden.

Flat White * oder Cafe Cortado *

Bitte zuerst das Kapitel „Zubereitung mit Milch" durchlesen und beachten.

AnschlieSeBend:

Tasse oder Glas unter den Getränkeauslauf 4 stellen.
■ Symbol „spezielle Getränke“ so oft berühren, bis Flat White oder Cafe Cortado im Display erscheint.
Einstellungen wie Tassengröbe und Stärke wie im Kapitel „Zubereitung von Kaffeegeträken" vornehmen.
[ start/stop] berühren, um den Getränkebezugzustarten.

Zuerst wird Milch in die Tasse bzw. das Glas ausgegeben. Anschließlich wird der Kaffee gebruft und lauft in die Tasse bzw. das Glas.

Durch einmaliges Berühren von [start/stop] kann der Milchbezug oder Kaffeebezug vorzeitig gestopt werden. Zweimaliges Berühren von [start/stop] stoppt den kompletten Getränkebezug.

Kannenkunft*

Kanne unter den Getränkeauslauf 4 stellen.
■ Symbol „spezielle Getränke“ so oft berühren, bis Kaffeekanne im Display erscheint.
Durch Berühren von [ ] die Kaffeestärke einstehen.
Durch Berühren von [ml] die Menge (4 oder 6 Tassen) einstellen.
[ start/stop] berühren, um den Getränkebezugszustarten.

Der Kaffee wird gebruft und lauft anschließend in die Kanne.

Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestoppt werden.

Zubereitung mit gemahlenemKaffee

Dieser Kaffeevollautomat kann auch mit gemahlenem Kaffee (kein löslicher Kaffee) betreiben werden.

i Be der Zubereitung mit gemahlenem Kaffee ist die Einstellung der Kaffee-Stärke, der Bezug von zwei Tassen auf einmal und aromaDouble Shot nicht verfügbar.

Das Gerät muss betriebsbereit sein.

Vorgewärme Tasse unter den Getränkeauslauf 4 stellen.
Durch Berühren des entsprechenden Symbols ein Kaffeegtränk oder Kaffee-Milch-Getränk auswahlen.

• [] so oft berühren, bis Pulverfach im Display angezeigt wird.

Die Pulverschublade 12 öffnen.
Maximal 2 gestrichene Pulverlöffel mit Kaffeepulver einfllen.

Achtung!

Keine Kaffeebohnen oder los lichen Kaffee einfullen.

Die Pulverschubblade 12 schlieben.
[ start/stop] berühren, um den Getränkebezugzustarten.

Der Kaffee wird gebruht und lauft anschließend in die Tasse.

Durch erneutes Berühren von [start/stop] kann der Getränkebezug vorzeitig gestoppt werden.

Mahlgrad einstellen

Mit dem Drehwahler 11 für Mahlgradeinstellung kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden.

Achtung!

Den Mahlgrad nur bei laufendem Mahlwerk verstellen! Das Gerät kann sonst beschädigt werden.

Verletzungsgefahr!

Nicht in das Mahlwerk greifen.

■ Bei laufendem Mahlwerk den Drehwahler

11 zwischen feinem Kaffeepulver (a: Drehen gegen den Uhrzeigersinn) und groberem Kaffeepulver (b: Drehen im Uhrzeigersinn) einstellen.

Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar.

Bei dunkel gerösteten Bohnen einen feineren,bei helleren Bohnen einen groberen Mahlgrad einstellen.

Menu

Das Menu dient dazu, Einstellungen individuell zuändern, Informationen abzurufen oder Vorgänge zu starten.

Durch Berühren von [menu] das Menu öffnen.

Im Display erscheinen die verschiedene Einstellmöglichkeiten, die Navigations-symbole leuchten auf. Die aktuelle Einstellung ist im Display gekennzeichnet.

Navigation im Menu:

[ ] = nach unten navigieren

[ [ok\sqrt{}] = \text{bestätigen / speichern} ]

[ ]=zurückgehen

[menu] = Menu öffnen/Menu verlassen

Durch Berühren von [ ] werden jeweils Einstell- oder Auswahlmöglichkeiten in wiederkehrender Reihenfolge angezeigt. Nach Erreichen des untersten Menüpunktes erscheint wieder der oberste Menüpunkt.

Zum Beispiel:

Kaffeetemperatur max. einstellen:

[menu] berühren. Das Menu wird geöffnet.
- [√] so oft berühren, bis Kaffeetemperatur im Display angezeigt wird.

[ok√] berühren, es erscheint z. B. hoch
- [√] so oft berühren, bis max. im Display angezeigt wird.
[ok√] berühren, um zu speichern. Im Display erscheint die Bestätigung.
Der Menüpunkt Kaffeetemperatur erscheint.
[ü] berühren, um das Menu zu verlassen.

Folgende Einstellungen können vorgenommenwerden:

Reinigung und Pflege

Starten spezieller Service-Programme.

Es kann Milchsystem reinigen, Entkalken,

Reinigen oder calc'nClean ausgewählt werden.

Mit [V] das gewünschte Programm auswahlen und mit [ok] bestätigten.
[ start/stop] berühren, um das Programm zu starten.

Wichtig: Unbedingt das Kapitel „Service-Programme" beachten.

Info Service-Programme

(abhängig vom Gerättyp)

Anzeige, wieiele Getränke noch bezogen werden können, bevor ein Service-Programm durchgeführt werden muss.

Mit [√] Reinigen in --- P oder Entkalken in --- P anzeigen halten.

Mit [d] die Anzeige verlassen.

Der Zähler lauft technisch bedingt nicht „auf die Tasse genau".

Kaffee-Milch Verhältnis

Das vom Werk voreingestelle Mischungsverhältnis Kaffee/Milch kann in mehreren Stufen angepasst werden.

Mit [V] das Getränk (nur für Kaffeegetränke mit Milch) auswahlen und mit [ok√] bestätigen.
Mit [√] das gewünschte Mischungs hältnis auswahlen (Einstellung des Milchanteils in %) und mit [ok√] bestätigten.
Die Einstellung ist gespeichert.

Beispiel: Bei einem eingestellten Wert von 30% werden 30% Milch und 70% Kaffee ausgegeben.

Mit * gekennzeichnete Positionen sind nur in bestimmten Geratemodellen vorhanden.

Favorit

Im Menüpunkt Favorit können individuallisierte Getränke angelegt oder geändert werden. Die Anzahl der Favoriten ist abhängig vom Gerätemodell.

Mit [V] ein neues oder bereits vorhandenes Profil auswahlen und mit [ok√] bestätigen.
Das gewünschte Getränk berühren und mit [ok√] bestätigen.
Im Display erscheint je nach Getränk die Auswahl für die Getränke-Einstellungen wie z.B. ml oder Kaffee-Milch-Verhältnis.
Die Auswahl vornehmen und jeweils mit [ok√] bestätigen.
Das Getränk ist im Profil gespeichert.

TassengröBe einstellen

Einstellung der Füllmenge für jeder Getränk und für jeder Tassengröbe. Die vom Werk voreingestellte Füllmenge kann in mehreren Stufen angepasst werden.

• Mit [√] das Getränk auswahlen und mit [ok√] bestätigen.

Mit [√] die gewünschte Füllmenge auswahlen und mit [ok√] bestätigten.

Die Einstellung ist gespeichert.

Wasserhärte

Einstellung auf die örtliche Wasserhärte.

Es kann Stufe 1, 2, 3, 4 oder Enthärungs-anlage ausgewählt werden. Die voreingestelle Wasserhärte ist Stufe 4.

Mit [√] die gewünschte Wasserhärte auswahlen und mit [ok√] bestätigen.

Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerächtzeitig anziegt, wenn es entkalkt werden muss.

Die Wasserhärte kann mit dem beiliegenden Teststreifenfestgestellt oder bei der örtlichen Wasserversorgung nachgefragt werden. Ist im Haus eine Wasserenthaltartungsanlage installiert,itte Enthärtungsanlage einstellen.

de Menu

Den Teststreifen kurz in das Wasser tauchen und nach 1 Minute das Ergebnis ablesen.

Stufe	Wasserhärtegrad
	Deutsch (°dH)	Französisch (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

Selbstabschaltung

Einstellung der Zeitspanne, nach der das Gerät nach der letzten Getränke zubereitung automatisch ausschaltet.

Es können Werte von 15 Minuten bis zu 3 Stunden ausgewählt werden.

Die vor eingestellte Zeit ist 30 Minuten.

Mit [√] die gewünschte Zeitspanne auswahlen und mit [ok√] bestätigen.

Kaffeetemperatur

Einstellung der Temperatur für Kaffeegetränke und Heilwasser.

Es kann normal, hoch, oder max. ausgewählt werden. Die Einstellung ist für alle Zubereitungsarten wirsam.

Mit [√] die gewünschte Temperaturstufe auswahlen und mit [ok√] bestätigen.

Wasserfilter

Einstellung, ob ein Wasserfilter aktiviert werden soll oder kein Wasserfilter verwendet wird.

Es kann Neuen Filter aktivieren oder Kein Filter eingesetzt ausgewählt werden.

Ein Wasserfilter vermindert Kalk-ablagerungen und reduziert Verunreinigungen im Wasser. Das Gerät muss zudem nicht so oft entkalkt werden.

Wasserfilter sind über den Handel oder den Kundendienst erhältlich (siehe Kapitel „Zubehör").

Wichtig: Bevor ein neuer Wasserfilter verwendet werden kann, muss dieser gespütt werden.

Dazu Wasserfilter mit Hilfe des Pulverlöffels 8 in den Wassertank 5 fest eindrücken.

Wassertank bis zur Markierung „max" mit Wasser füssen.

Milchschlauch 4c mit dem Milchsystem 4b und dem Ansaugrohr 4d verbinden.

Das Ende des Ansaugrohrs 4d in das Tropfblech 17b einstecken.

[menu] berühren und mit [√] Wasserfilter auswahlen.

• [ok√] berühren und mit [√] Neuen Filteraktivieren auswahlen.

Tropfschale entleeren und wieder einsetzen.

Mit [ok√] bestätigen.

Wasser fließt nun durch den Filter um ihn zu spulen.

AnschlieBendieTropfschaleentleeren undwiedereinsetzen.

Das Gerät ist wieder betriebsbereit.

i Durch das Spulen des Filters ist gleichzeitig die Einstellung fur die Anzeige „Bitte Wasserfilter wechseln" aktiviert worden.

Nach dieser Anzeige oder spätestens nach 2 Monaten ist die Wirkung des Filters erschöpf. Er ist aus hygienischen Gründen, und damit das Gerät nicht verkalkt (Gerät kann Schadenkehmen), auszutauschen.

ge und tägliche Reinigung

Wird kein neuer Filter eingesetzt, die Einstellung Kein Filter eingesetzt auswahlen und mit [ok√] bestätigen.

Wird das Gerät langere Zeit nicht benutzt (z. B. Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes gespüt werden. Dazu einfach eine Tasse Heißwasser beziehen.

Sprachen

Einstellung der Sprache, in der die Display-texte angezeigt werden.

Mit [V] die gewünschte Sprache auswahlen und mit [ok] bestätigen.

Frostschutz

Serviceprogramm, um Schäden durch Frosteinwirkung bei Transport und Lagerung zu ver mei den. Das Gerät wird damit vollständig entleert.

i Das Gerät muss betriebsbereit sein und der Wassertank 5 gefüllt sein.

[ start/stop] berühren, um das Programm zu starten.

Wassertank entnahmen, das Gerät entleert automatisch das Leitungssystem und schaltet sich aus.

Den Wassertank 5 und die Tropfschale 17 entleeren.

Tastentone

Ein- oder Ausschalten der Tone beim Berühren des Bedienfeldes.

Mit [ok√] die Auswahl bestätigen.

• Mit [√] Tastentüne ein oder Tastentüne aus auswahlen und mit [ok√] bestätigen.

Info Getränkebezüge

(abhängig vom Gerättyp)

Anzeige, welche Menge an Geträngen seit der Inbetriebnahme zubereitetet wurden.

Mit [d] die Anzeige verlassen.

Werkseinstellungen

Zurücksetzen aller eigenen Einstellungen auf den Auslieferungszustand.

[ start/stop] berühren, um alle eigenen Einstellungen zu Löschen.

Pflege und tägliche Reinigung

Stromschlaggefahr!

Vor der Reinigung den Netzsteckerziehen. Das Gerät niemals in Wasser tauchen.Keinen Dampfreiniger benutzen.

Das Gehäuse mit einem weichen, feuchtenTuchabwischen.
Das Bedienfeld mit einem Mikrofasertuch reinigen.
Keine alcohol- oder spiritushaltigen Reinigungsmittelverwenden.
Keine scheuernden Tucher oder Reinigungsmittelverwenden.

Rückstände von Kalk, Kaffee, Milch, Reinigungsa- und Entkalkungslösung immer sofort entfernen. Unter solchen Rückständen kann sich Korrosion bilden.
Neue Schwammputztücher können mit Salzen besteht. Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen.
Tropfschale 17 mit Kaffeesatzbehälter 17c nach vorne Herausziehen. Blende 17a und Tropfblech 17b abnehmer. Tropfschale und Kaffeesatzbehälter entleeren und reinigen.
Den Innenraum des Geräts (Aufnahme Schalen) und die Pulverschublade (nicht entnehmbar) auswischen.

Schwimmer 17d ausbauen und mit einem feuchten Tuch reinigen (abhängig vom Gerätotyp).

Die folgenden Bauteile nicht in den Geschirrspulr geben:

Blende der Tropfschale 17a, Abdeckung 4a, Brüheinheit 14, Wassertank 5 und Aromadeckel 10.

Die folgenden Bauteile sind für den Geschirrspüler geeignet:

Tropfschale 17, Tropfblech 17b, Kaffeesatzbehälter 17c, Pulverlöffel 8 und Ober- und Unterteil des Milchsystems 4b.

Wichtig: Tropfschale 17 und Kaffeesatzbehälter17c sollent tätig geleert und gereinigt werden, um Ablagerungen zu vermeiden.

Wenn das Gerät im kalten Zustand eingeschaltet oder nach Bezug von Kaffee ausgeschaltet wird, spült das Gerät automatisch. Das System reinigt sich somit selbst.

Wichtig: Sollte das Gerät langere Zeit (z. B. Urlaub) nicht benutzterwenden, das komplette Geräeinschließlich Getränkeauslauf 4, Milchsystem 4b, Tropfschale 17 und Brüheinheit 14 gründlich reinigen.

Milchsystem reinigen

Nach jeder Zubereitung mit Milch das Milchsystem 4b unbedingt reinigen!

Das Milchsystem 4b wird unmittelbar nach der Zubereitung eines
Milchgetränks automatisch mit einem kurzen Dampfstoß gereinigt.
Für eine besonders gründliche Reinigung kann das Milchsystem 4b automatisch mit dem Programm „Milchsystem reinigen“ gereinigt werden (siehe Kapitel „Service-Programme – Milchsystem reinigen").

Manuell reinigen

Verbrennungsgefahr!

Das Milchsystem 4b wird sehr heißt.
Nach Benutzung zuerst abkühlen
lassen und erst dann berühren.

Milchsystem 4b zum Reinigen zerlegen:

• Getränkeauslauf 4 ganz nach unter schieben.

Die Abdeckung 4a nach vorne entfernen und den Milchschlauch abziehen.

Das Milchsystem 4b gerade nach vorne Herausziehen.

ge und tägliche Reinigung

Ober- und Unterveril des Milchsystems 4b zerlegen.

■ Milchschlauch und Ansaugrohr trennen.
Die Einzelteile mit Spüllauge und einem weichem Tuch reinigen.
Alle Teile mit klarem Wasser spulen und abtrocknen.

Ober- und Unterveri des Milch systems 4b sowie Milchschlauch 4c und Ansaugrohr 4d können auch in den Geschirrspuler gegeben werden.

Die Einzelteile wieder zusammen.

■ Milchsystem 4b wieder gerade von vorne in das Gerät einsetzen.
Abdeckung 4a wieder aufsetzen.

Brüheinheit reinigen (Bild G)

Siehe auch Kurzanleitung im Aufbewahrungsfach16.

Zusätzlich zum automatischen Reinigungssprogramm sollte die Brüheinheit 14 regelmäß zum Reinigen entnommen werden.

Mit dem Netzschalter 1 (1) komplettausschalten.
Die Tur 13 zur Brüheinheit öffnen.

Die rote Verriegelung 14a an der Bruheinheit 14 ganz nach links schieben.

Den Auswurfhebel 15 ganz nach unter drücken. Die Bruheinheit wird gelöst.

Die Brüheinheit 14 an den Griffmulden fassen und vorsichtig herausziehen.

Wichtig: Ohne Spülmittel reinigen und nicht in den Geschirrspüler geben.

Die Abdeckung 14b der Bruheinheit abnehmer und die Bruheineit 14 unter flieBendem Wasser grundlich reinigen.

Das Sieb der Brüheinheit unter dem Wasserstrahl gründlich reinigen.

Den Geräteinnenraum mit einem feuchten Tuch gründlich reinigen, eventuell vorhandene Kaffeereste entfern.
■ Bruheinheit 14 und Geräte-Innenraum trocknen halten.

Die Abdeckung 14b wieder auf die Bruheinheit setzen und die Bruheinheit 14 bis zum Anschlag in das Gerät schieben.
Den Auswurfhebel 15 ganz nach oben drücken.
Die rote Verriegelung 14a ganz nach rechts schieben und die Tur 13 schlieben.

Service-Programme

i Siehe auch Kurzanleitung im Aufbewahrungsfach16.

In gewissen Zeitabständen erscheint nach Vorankündigung im Display 3 entweder Entkalken notwendig oder Reinigen notwendig oder calc'nClean notwendig. Das Gerät sollte unverzüglich mit dem entsprechenden Programm gereinigt oder entkalkt werden. Wahlweise konnen die Vorgänge Entkalken und Reinigen durch die Funktion calc'nClean zusammenfasst werden (siehe Kapitel „calc'nClean"). Erfolgtdas Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden. Bei Verwendung eines Wasserfilters verlangern sich die Zeitabstände bis das Entkalkungsprogramm durchgeführt werden muss.
Wichtig: Wird das Gerät nicht recht-zeitig entkalkt, erscheint Entkalken überfällig. Gerät wird demnachst gespept 3 Sek. menu drücken. Den Entkalkungsvorgang nach Anweisung sofort durchfuhren. Ist das Gerät gespept, kann es erst wieder nach erfolgtem Entkalkungsvorgang bedient werden.
Achtung! Bei jedem Service-Programm Entkalkungs-undReinigungsmittel nach Anleitung benutzen. Das Service-Programm keinesfalls unterbrechen! Flüssigkeiten nicht trinken! Niemals Zitronensäure, Essig oder Mittel auf Essigbasis verwenden. Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in die Pulverschubblade 12 einfllen!

Vor Start des jeweiligen Service-Programms (Entkalken, Reinigen oder calc'nClean) die Brüheinheit entnehmen, nach Anweisung reinigen und wieder einsetzen.

Speziell entwickelte und geeignete Entkalkungs-undReinigungstabletten sind über den Handel, sowie den Kundendienst erhältlich (siehe Kapitel „Zubehör").

Milchsystem reinigen

Dauer: ca. 1 Minute.

Mit [menu] das Menu öffnen.

• Mit [√] Reinigung und Pflege auswahlen und mit [ok√] bestätigten.
• Mit [✓] Milchsystem reinigen auswahlen und mit [ok√] bestätigen.

[ start/stop] berühren, um das Programm zu starten.

Das Display 3 führt durch das Programm:

Ein leeres Glas unter den Getränkeauslauf 4 stellen und das Ende des Ansaugrohrs 4d in das Glas geben.
[ start/stop] berühren. Das Milchsystem reinigt sich nun automatisch.
AnschlieBend das Glas entleeren und das Ansaugrohr 4d reinigen.

Zusätzlich das Milchsystem regelmäßig gründlich manuell reinigen (Geschirrspuler oder per Hand).

Entkalken

Dauer: ca. 30 Minutes.

Die Zeile unter im Display zeigt an, wie welt der Ablauf fortgeschritten ist.

I Ist ein Wasserfilter in den Wassertank 5 eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen.

Mit [menu] das Menu öffnen.

Mit [V] Reinigung und Pflege auswahlen und mit [ok] bestätigen.
- Mit [√] Entkalken auswahlen und mit [ok√] bestätigen.
[ start/stop] berühren, um das Programm zu starten.

Das Display 3 fuhrt durch das Programm:

Tropfschale 17 leeren und wieder einsetzen.

Es erscheint die Aufforderung Ggf. Wasserfilter entfernen start.

Filter entfernen und erneut [start/stop] berühren.
Lauwarmes Wasser in den leeren Wasser tank 5 bis zur Markierung _·0,51^ einfullen und 1 Siemens Entkalkungstablette TZ80002N darin auflosen.

[ start/stop] berühren.
Einen Behälter mit 0,5 I Fassungsvermögen unter den Getränkeauslauf 4 stellen.
Das Ende des Ansaugrohrs 4d in den Behälter geben.
[ start/stop] berühren.

Das Entkalkungspro grammi lauft jetzt ca. 20 Minuten.

Ist zu weniger Entkalkungslösung im Wasser tank 5, erscheintdieAufforderung Entkalker nachfüllen start.

Entkalkungslösung nachfüllen und erneut [start/stop] berühren.
Den Wassertank 5 spulen und frisches Wasser bis zur Markierung „max“ einfllen.
- Wenn ein Filter verwendet wird, diesen jetzt wieder eingestehen.
[ start/stop] berühren.

Das Entkalkungsprogramm lauft jetzt ca. 1 Minute und spült das Gerät.

Tropfschale 17 leeren und wieder einsetzen.

Wichtig: Das Gerät mit einem weichen, feuchten Tuch abwischen um Rückstände der Entkalkungs Lösung(sofort zu entfern. Untersolchen Rückständen kann sich Korrosion bilden. Neue Schwamputztücher konnen mit Salzen besteht sein. Salze konnen Flugrost am Edelstahl verursachen, deshalb die Tucher vor Benutzung unbedingt gründlich auswaschen. Das Ansaugrohr 4d des Getränkeauslaufs gründlich reinigen.

Das Gerät ist fertig entkalkt und wieder betriebsbereit.

Reinigen

Dauer: ca. 9 Minutes.

Die Zeile unter im Display zeigt an, wie welt der Ablauf fortgeschritten ist.

Mit [menu] das Menu öffnen.

• Mit [√] Reinigung und Pflege auswahlen und mit [ok√] bestätigten.
• Mit [√] Reinigen auswahlen und mit [ok√] bestätigen.

en [start/stop] berühren, um das Programm zu starten.

Das Display 3 fuhrt durch das Programm:

Tropfschale 17 leeren und wieder einsetzen.
Die Pulverschublade 12 öffnen.
Eine Siemens Reinigungstablette ein werfen und die Schublade 12 schreiben.
[ start/stop] berühren.

Das Reinigungsprogramm lauft jetzt ca. 7 Minuten.

Tropfschale 17 leeren und wieder einsetzen.

Das Gerät ist fertig gereinigt und wieder betriebsbereit.

calc'nClean

Dauer: ca. 43 Minuten. calc'nClean kombiniert die Einzel fonctionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nah beieinander, schlapt der Kaffee-vollautomat automatisch theses Serviceprogramm vor.

Die Zeile unter im Display zeigt an, wie welt der Ablauf fortgeschritten ist.

Ist ein Wasserfilter in den Wassertank 5 eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen.

Mit [menu] das Menu öffnen.
Mit [V] Reinigung und Pflege auswahlen und mit [ok] bestätigten.

Mit [√] calc'nClean auswahlen und mit [ok√] bestätigen.

[ start/stop] berühren, um das Programm zu starten.

Das Display 3 führt durch das Programm:

Tropfschale 17 leeren und wieder einsetzen.
Die Pulverschubblade 12 Offnen.
Eine Siemens Reinigungstablette in die Schublade 12 einwerfen und schlieben.
[ start/stop] berühren.

Es erscheint die Aufforderung Ggf. Wasserfilter entfernen start.

Filter entfern und erneut [start/stop] berühren.
Lauwarmes Wasser in den leeren Wasser tank 5 bis zur Markierung „0,5I“ einfüllen und 1 Siemens Entkalkungstablette TZ80002N darin auflösen.

[ start/stop] berühren.
Einen Behälter mit mind. 1 | Fassungsvermögen unter den Getränkeauslauf 4 stellen.
Das Ende des Ansaugrohrs 4d in den Behälter geben.
[ start/stop] berühren.

Das Entkalkungsprogramm lauft jetzt ca.28 Minuten.

i Ist zu weniger Entkalkungslösung im Wasser tank 5, erscheintdieAufforderung Entkalker nachfüllen start.

Entkalkungslösung nachfüllen und erneut [start/stop] berühren.
Den Wassertank 5 spulen und frisches Wasser bis zur Markierung „max“ einfllen.
- Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen.
[ start/stop] berühren.

DasEntkalkungsprogrammlauftjetzt noch ca. 1 Minute und anschließend das Reinigungs programm ca. 7 Minuten und spelt das Gerät.

Tropfschale 17 leeren und wieder einsetzen.

Wichtig: Das Gerät mit einem weichen, feuchten Tuch abwischen um Rückstände der Entkalkungs-losung(sofort zu entfernen.Unter solchen Rückständen kann sich Korrosion bilden. Neue Schwammputztücher konnen mit Salzen behaftet sein.Salze konnen Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt grundlich auswaschen.Das Ansaugrohr 4d des Getränkeauslafs gründlich reinigen.

Das Gerät ist fertig entkalkt und wieder betriebsbereit.

Wichtig: Wurde eines der Service-Programme z. B. durch Stromausfall unter brochen, wie folgt vorgehen:

Den Wassertank 5 spulen und frisches Wasser bis zur Markierung „max“ einfllen.
[ start/stop] berühren.

Das Gerät wird aus Sicherheitsgründen ca. 2 Minuten lang durchgespüt.

Tropfschale 17 leeren und wieder einsetzen.

Das abgebrochene Service-Programm muss erneut gestartet werden.

Tipps zum Energiesparen

Wird der Kaffeevollautomat nicht benutzt, das Gerät mit dem Netzschalter 1 ① auf der Vorderseite des Geräts ausschalten.
Im Menu unter Selfstabsschaltung die automatische Abschaltung auf 15 Minuten einstehen.
Kaffee- oder Milchschaimbezug nach Mochigkeit nicht unterbrechen. Vor zeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer Schnellenen Füllung der Tropfschale.
Das Gerat regelmäßig entkalken, um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem higheren Energieverbrauch.

Frostschutz

Achtung!

Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden.

Siehe Kapitel „Menü - Frostschutz“.

Aufbewährung Zubehör

Der Kaffeevollautomat hat spezielle Fächer, um Pulverlöffel und Kurzanleitung am Gerät zu verstauen.

Um den Pulverloff 8 aufzubewahren, den Wassertank 5 abnehmer und den Pulverloff in die vorgeformte Vertiefung7 setzen.
Um die Kurzanleitung aufzubewahren, die Tur zur Brüheinheit 13 öffnen und die Kurzanleitung in das dazu vorgesehene Fach 16 einstecken.

Zubehör

Folgendes Zubehor ist über den Handel und Kundendienst erhältlich:

	Handel/Kundendienst
Reinigungstabletten	TZ80001N/00311807
Entkalkungstabetten	TZ80002N/00576693
Wasserfilter TZ70003	/00575491
Pflegeset TZ80004/0	0576330
Milchbehälter mit „freshLock“ Deckel	TZ80009N/00576166

Entsorgung

Entsorgen Sie die Verpackung um weltgerecht. Dieses Gerät ist ent sprechend der europäischen Richtlinie 2012/19/EU über Elektround Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswegeitte beim Fachhändler informieren.

Garantiebedingungen

Für these Gerat gelten die von unserer jeweils zuständigen Landes vertretung HerausgegebenenGarantiebedingungen des Landes, in dem das Gerat gekauft wurde. Sie konnen die Garantiebedingungen jederzeit über ihren Fachhändler, bei dem Sie das Gerat gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantie bedingungen für Deutschland und die Adressen fi den Sie auf den letzten vier Seiten diesen Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbelegeserforderlich.

Änderungen vorbehalten.

Einfache Probleme selbst beheben

Problem Ursache Abhilfe
Starkschwankende Kaffee- bzw. Milchschaumqualität.	Das Gerät ist verkalkt. Das Gerät nach Anleitung entkalken.
Kein Heißwasserbezug möglich.	Das Milchsystem oder die Aufnahme des Milchsys- tems ist verschmutzt.	Das Milchsystem oder die Aufnahme reinigen (siehe Kapitel „Milchsystem reinigen“).
Zu weniger oder kein Milchschaumoderdas Milchsystem saugt keine Milch an.	Das Milchsystem oder die Aufnahme des Milchsys- tems ist verschmutzt.	Das Milchsystem oder die Aufnahme reinigen (siehe Kapitel „Milchsystem reinigen“).
	Ungeeignete Milch. Keine bereits aufgekochtete Milch verwenden. Kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.
	Das Milchsystem ist nicht richtig zusammengesetzt.	Ober- und Unterveril befeuchten und zusammensetzen.
	Das Gerät ist verkalkt. Das Gerät nach Anleitung entkalken.
Die persönlich einge-stellte Füllmenge wird nicht erreicht, der Kaffee lauft nur tropfen weise oder es fließt kein Kaffee mehr.	Der Mahlgrad ist zu fein. Der Pulverkaffe ist zu fein.	Den Mahlgrad grober stellen. Gröberes Kaffeepulver verwenden.
	Das Gerät ist stark verkalkt.	Das Gerät nach Anleitung entkalken.
Kaffee hat keine „Crema“. Ungeeignete Kaffeesorte. Kaffeesorte mit higherem Anteil an Robusta-Bohnen verwenden.
	Die Bohnen sind nicht mehr rostfrisch.	Frische Bohnen verwenden.
	Der Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt.	Mahlgrad feiner stellen.
Der Kaffee ist zu „sauer“. Der Mahlgrad ist zu grobigingestellt oder das Kaffee-pulver ist zu grob.	Mahlgrad feiner stellen oder feineres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte. Dunklere Rösung verwenden.
Der Kaffee ist zu „bitter“. Der Mahlgrad ist zu fein eingestellt oder das Kaffee-pulver ist zu fein.	Mahlgrad grober stellen oder großeres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte. Kaffeesorte wechseln.
Konnen Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.
Der Kaffee schmeckt „verbrannt".	Zu hohe Brühtemperatur Temperatur reduzieren, siehe Kapitel „Menü - Kaffeettemperatur".
	Der Mahlgrad ist zu fein eingestellt oder das Kaffee-pulver ist zu fein.	Mahlgrad länger stellen oder größeres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte. Kaffeesorte wechseln.
Der Wasserfilter hält nicht im Wassertank.	Der Wasserfilter ist nicht richtig befestigt.	Wasserfilter gerade und fest in den Tankanschluss drücken.
Der Kaffeesatz ist nicht kompakt und zu Nass.	Der Mahlgrad ist zu fein oder zu groß eingestellt oder es wird zu weniger Kaffeepulver verwendet.	Mahlgrad länger oder feiner stellen oder 2 gestrichene Mess-löffel Kaffeepulver verwenden.
Tropf Wasser auf innerem Geräteboden beientnommener Tropfschale.	Tropfschale zu früher entnommen.	Tropfschale erst eineige Sekunden nach dem letzten Getränkebezug entnahmen.
Displayanzeigeitte Bohnenbehälterfüllen zus gefälltem Bohnenbehälteroder Mahlwerk mahlt keine Kaffeebohnen.	Bohnen fallen nicht ins Mahl werk (zu ölige Bohnen).	Leicht an den Bohnen behälter klopfen. Eventuell Kaffee-sorte wechseln. Bei geleertem Bohnenbehälterdiesen mit einem trockenen Tuch auswischen.
Displayanzeige Tropfschale leeren zus leerer Tropfschale.	Bei ausgeschalteten Gerät wird das Entleeren nicht erkannt.	Bei eingeschalteten Gerät Tropfschale entnahmen und wieder einsetzen.
	Die Tropfschale ist verschmutzt.	Tropfschale gründlich reinigen.
Displayanzeige Wasser ohne Kohlensäure einginnen oder Filter wechseln	Wassertank falschesingesetzt.	Wassertank richtig einsetzen.
	Kohlensäurehaltiges Wasser im Wassertank.	Wassertank mit frischem Leitungswasser fühlen.
	Schwimmer im Wassertank halten fest.	Tank entnahmen und gründlich reinigen.
	Neuer Wasserfilter nicht nach Anleitung gesetzt.	Wasserfilter nach Anleitung spüssen und in Betriebnehmen.
	Im Wasserfilter ist Luft. Wasserfilter so lange in Wasser tauchen bis keine Luftblasen mehr entweichen, Filter wieder einsetzen.
	Wasserfilter alt. Neuen Wasserfilter einsetzen.
Konnen Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.
Sehr*häufige Anzeige,dass Entkalken nötig ist.	Zukalkhaltiges Wasser. Wasserfilter einsetzen undaktivieren (siehe Kapitel „Menü - Wasserfilter“).
	Getränkeauslauf verstopft. Getränkeauslauf und AufnahmeMilchsystem reinigen.
DisplayanzeigeBitte Bruheinheit reinigenund wieder eingten	Verschmutzte Brüheinheit. Brüheinheit reinigen.
	Zuviel Pulverkaffe in derBrüheinheit.	Brüheinheit reinigen. Maximal2 gestrichene Pulverlöfel mitKaffeepulver einfllen.
	Der Mechanismusder Bruheinheit istschwergängig.	Brüheinheit reinigen(siehe Kapitel „Pflege undtägliche Reinigung“).
DisplayanzeigeBitte Gerät neu starten	Verschmutzte Brüheinheit. Brüheinheit reinigen.
DisplayanzeigeGerät nicht ausreichendentkalkt. Vorgangeniederholen	Falscher oder zu wenigerEntkalker oder Gerät zuvormbermäßig verkalkt.	Entkalkungs-Programm erneutdurchführungn
DisplayanzeigeGerät abkühlen halten	Gerät ist zu heiß. Gerät 30 Minuten ausschalten.
DisplayanzeigeStörungBitte Hotline anrufen	Im Gerät ist ein Fehler. Bitte die Hotline anrufen.
Konnen Probleme nicht behoben werden, unbedingt die Hotline anrufen!Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.

Technische Daten

Elektrischer Anschluss (Spannung - Freqenz)	220-240 V - 50/60 Hz
Anschlusswert	1500 W
Maximaler Pumpendruck, statisch	15 bar (TE651.., TE653.., TE654..)
	19 bar (TE655.., TE657..)
Maximales Fassungsvermögen Wassertank (ohne Filter)	1,71
Maximales Fassungsvermögen Bohnenbehälter	~300 g
Länge der Zuleitung	100 cm
Abmessungen (H x B x T)	385 x 301 x 458 mm
Gewicht, ungebäßlt	10-12 kg
Art des Mahlwerks	Keramik

Technische gegevens 98

De machine spoelt nicht wanner:

Drink de vloeistoffen nicht!

BSH Hausgeräte Service GmbH

Zentralwerkstatt für keine Hausgeräte

Trautskirchener Strasse 6-8

90431 Nurnberg

Online Auftragsstatus, Pickup Service für

Kaffeevollautomaten und weitere frei. Infos unter:

Reparaturservice, Ersatzteile &

Zubehor, Produkt-Informationen:

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhrreichbar.

AT Osterreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werskundendienst für Hausgeräte

Quellenstrasse 2a

1100 Wien

Online Reparaturannahme, Ersatzteile

und Zubehör und weitere Informationen

Reparaturservice, Ersatzteile & Zubehor,

Produktinformationen

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr für

Sie erreichenbar.

AU Australia

BSH Home Appliances Pty. Ltd.

Siemens Hausgeräte Service

Fahrweidstrasse 80

8954 Geroldswill

Reparaturservice, Ersatzteile & Zubehor,

Produktinformationen Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile & Zubehör

Fax: [phone]

mailto:[e-mail]

Ersatzteile: [e-mail]

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Geser at leisten wir Garantie gemäß nachstehenden Bedingungen:

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichenbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen zu einzelnen Hausgeräten:

Tel.: [phone] oder unter

[e-mail]

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und / oder Herstellungsehler berufen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw. Gluhlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführn sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörheiten versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Geräte, die zumutbar (z. B. im PKW) transportiert werden konnen, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungssort konnen nur für stationär betriebene (feststehende) Geräte verlangt werden.

Eist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Entsatz geleiefert.
2. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes ent standener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z. B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

BSH Hausgeräte GmbH

Die BSH Gruppe ist eine Markenlizenznehmer in der Siemens AG

Carl-Wery-Straße 34

81739 München,GERMANY

Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG

Manufactured by BSH Hausgeräte GmbH under Trademark License of Siemens AG

Reparatauftrag und Beratung bei Störungen

DE 0911 70440044

AT 0810550522

CH 0848 840 040

Die Kontaktdaten aller Länder finden Sie im

beiliegenden Kundendienst-Verzeichnis.
