BEDIENUNGSANLEITUNG PPC626B20E BOSCH

Robert Bosch Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München

Cod. 9000133363 F

Dear customer,

Wir danken Ohnen und beträckwünschen Sie zu ihrer Wahl. Diese praktische, moderne und funktionale Gerät wird aus erstklassigen Materialien hergestellt, die während des gesamten Produktionsprozesses einer strikten Qualitätskontrolle unterzogen und eingehend geprüft wurden, um ihre Anforderungen nach einem perfekten Kochfeld zu erfüllen.

Daher möchten wir sie bitten, diese einfache Anweisung aufmerksam durchzulesen und einzuhalten, um bereits ab der ersten Benutzung unübertroffene Ergebnisse zu erzielen. Sie enthalt wichtige Informationen nicht nur für die Benutzung sondern auch für die Pflege und ihre Sicherheit. Für den Transport benötigen unsere Produkte eine wirsame Schutzverpackung. Bei dieser Verpackung beschranken wir uns auf das unbedingt erfolderliche Material, das gesamte Verpackungsmaterial ist voll recyclefähig. Wie wir konnen auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie die Verpackung in einem in der Höhe Ihres Wohnorts zu diesen Zweck aufgestelltten Container entsorgen. Das gebrauchte Öl sollte nicht über den Abfluss entsorgt werden, da dies eine sehr hohe Umweltbelastung darstellt. Sammeln Sie das Öl in einem geschlossenen Behälter und geben Sie diesen an einer Sammelstelle ab, oder ist dies nicht möglich, entsorgen Sie den Behälter in Ihr dem Abfallbehälter (somit gelangt er auf eine kontrollierte Müllhalde; dies ist nicht die Beste aller Lösungen, Sie vermeiden damit jedoch die Verschmutzung des Grundwassers). Ihr Kinder und Sie selbst werden es danken. Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Danach bringen Sie es zur einer Sammelstelle für recyclefähige Wertstoffe. ihre ortliche Verwaltung gibt Ohnen Auskunft über diese Sammelstellen.

VerpackungundAltgerät

Wenn das Typenschild Ihres Gerätes das Symbol befolgen Sie diese Anweisungen:

aufweist,

Umweltgerechtentsorgen

EntsorgenSiedieVerpackungumweltgerecht.

DiesesGerätistentsprechenddereuropäischen Richtlinie2002/96/EGüberElektro-undElektronik-Altgeräte(wasteelectraceuticalandelectronicequipment-WEEE)gekennzeichnet.

DieRichtliniegibtdenRahmenfäreineEU-weit gultigeRücknahmeundVerwertungderAltgerätevor.

INHALT

Sicherheitshinweise 15

Dies sind die Bestandteile Ihres Kochfelds 17

Gasbrenner 18

Empfohlene Durchmesser (cm) der Kochgeräte 19

Zusatzroste 19

Warnhinweise bei der Benutzung Kochen 21

Gebrauchsanleitung für Glasplatte Reinigung und Pflege 22

Betriebsstörungen 23

Garantiebedingungen 24

Sicherheitshinweise

• Lesen Sie diese Gebrauchsanweisung zum effizienten und sicheren Kochen mit thisem Gerät aufmerksam durch.
  Entsprechend der gültigen Vorschriften darf die Installation und Umwandlung von Gas nur von einem von offizieller Stelle bevollmächtigten Fachmann durchgefuhrt werden.
  Prufen Sie vor dem Einbau Ihrches neuen Kochfelds, ob die Abmessungen korrekt sind.
• Dieses Gerät darf nicht an eine Ableitungsvorrichtung für Verbrennungsk Produkte angeschlossen werden.
  Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerätarf nicht auf Jachten oder in Volkswagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerätausschließlich für seinen vorgesehenen Zweck genutzt wird.
  Die nachfolgenden Anweisungen gelten nur für jene Länder, deren Symbol am Gerät aufgeführt ist. Zur Anpassung des Geräts an die Benutzungsbedingungen des jeweiligen Landes müssen die technischen Anweisungen beachtet werden.
  Der Einbauort des Geräts muss über die vorschrifsmäßige Belüftung verfügen, die in perfektem Gebrauchszustand sein muss. (Allgemeine Vorschriften für Gasinstallationen in Wohnhäusern BOE Nr. 281, 24.11.93)
• Setzen Sie das Gerät keinem starken Luftzug aus, da die Brenner ausgegeben konnten.
  Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Sollte eine Umstellung auf eine andere Gasart erforderlich sein, wenden Sie sichitte an unseren Kundendienst.
  Führer Sie keine Arbeiten im Innern des Geräts durch. Wenden Sie sich ggf. an unseren Kundendienst.
  Bewahren Sie die Gebrauchs- und Einbauanweisung gut auf, damit diese bei einem Besitzerwechsel zusammen mit dem Gerät ausgehändigt werden können.
• Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Die Oberflächen von Heiz- und Kochgeräten erhitzen sich im Betrieb, seien Sie dazu�行nichtig.
Lassen Sie Kinder nicht in die Nähe des Geräts.
- Verwenden Sie das Gerät nur zur Zubereitung von Speisen, niemals als Heizung.
Überhitztes Fett oder Öl kann sich leicht entzünden. Daher muss die Zubereitung von Speisen mit Fett oder Öl, wie z. B. Pommes frites, überwacht werden.
Bei brennendem Fett oder Öl nicht versuchen, das Feuer mit Wasser zu Löschen, VERBRENNUNGSGEFAHR! Den Topf oder die Pflanne zum Ersticken der Flamme abdecken, und die Kochstelle ausschalten.
Beiner Störung die Gas- und Stromzufuhr zum Gerät unterbrechen. Wenden Sie sich für eine Reparatur des Gerats an unseren Kundendienst.
Stellen Sie keine verformten und unstabilen Kochgeräte auf die Platten und Brenner, sie konnten umfallen.
Lässt sich eine Armatur nicht betätigten,arf diese nicht forciert werden. Wenden Sie sich sofort an unserem Kundendienst,damit dieser die Reparatur oder den Ensatz vomimmt.
- Vermeiden Sie bei der Benutzung des Gaskochfelds Luftzüge und das Verschütten kalter Flüssigkeiten. Dies konnte zu einem Bruch der Glasscheibe führen.
- Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung des Kochfeldes, da Stromschlaggefahr besteht.
Das Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) vorgesehen, die in ihrer körperlichen, sensorischen oder geistigen Leistungsfähigkeit beeinträchtigt sind oder denen es an Erfahrung oder Kenntnissen mangelt, es sei dess, sie stehen unter Beaufsichtigung oder wurden von einer für ihre Sicherheit verantwortlichen Person in der Benutzung des Gerätes unterrichtet.
Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.
Die Darstellungen in dieser Gebrauchsanweisung sind rein informativ.

WERDEN DIESE BESTIMMUNGEN NICTE EINGEHALTEN, LEHNT DER HERSTELLER JEGLiche GARANTIELEISTUNGEN AB.

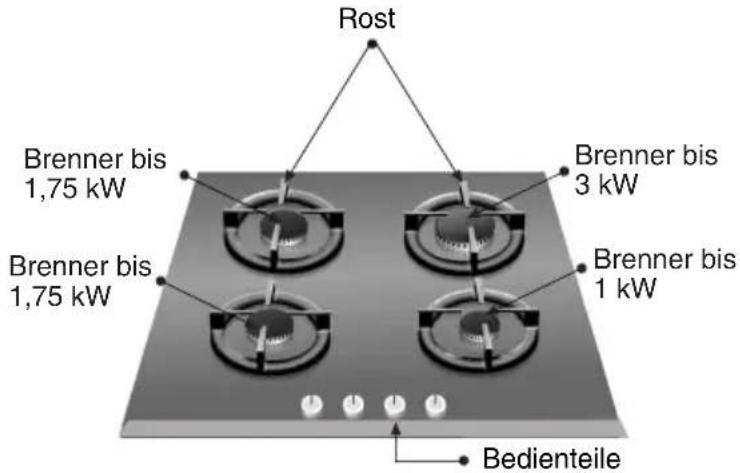

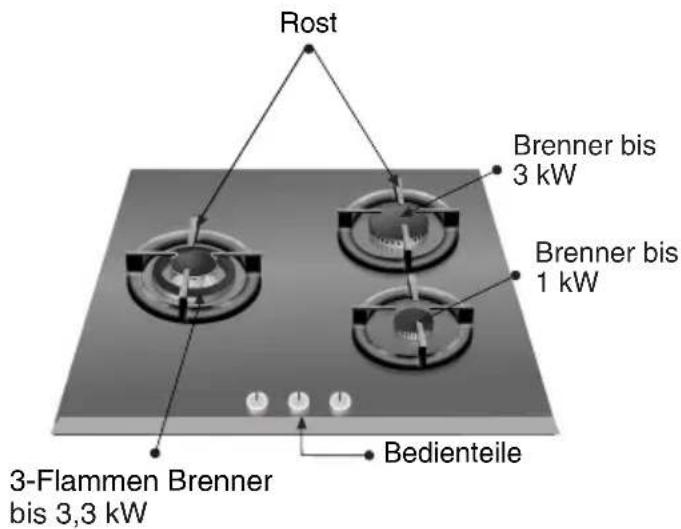

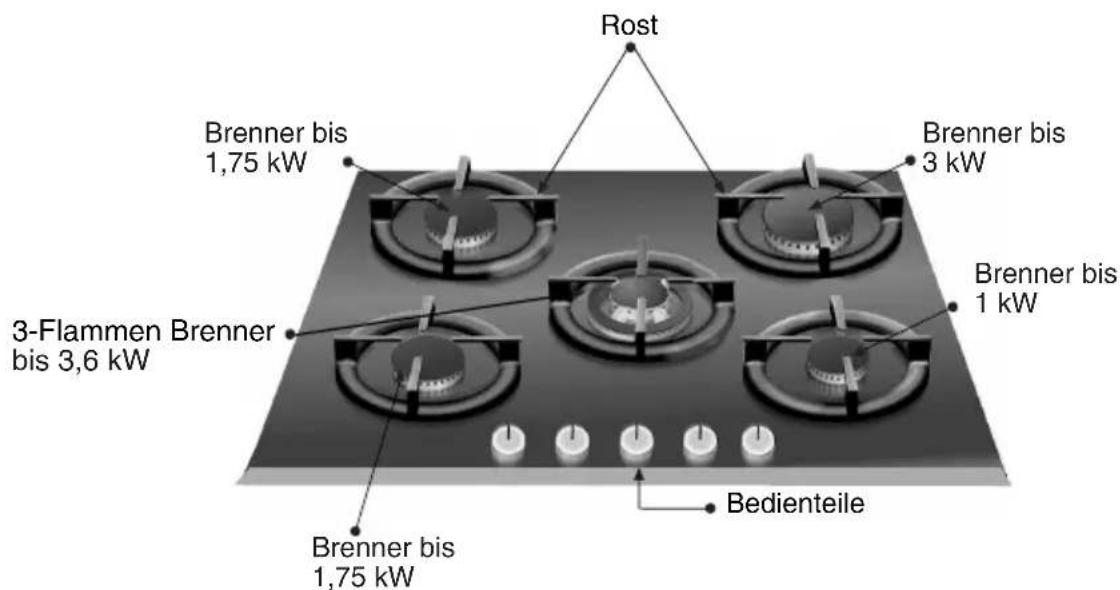

Dies sind die Bestandteile Ihres Kochfelds:

Gasbrenner

Abb. 1.

Auf jedem Bedienteil ist die Kochstelle markiert, die es regelt. Abb. 1

Zum Einschalten des Brenners den Schalter des entsprechenden Brenners eindrücken, anschließend nach links bis auf die Höchststellung drehen und gedrückt halten, bis der Brenner sich entszündet hat; dann loslassen und auf die gewünschte Position drehen. Den Schalter dann loslassen und auf die gewünschte Position einstellen. Wird der Brenner nicht gezündet, den Vorgang wiederholen. Verfügt Ihr Kochfeld über keine automatische Zündvorrichtung, nahern Sie eine offene Flamme (Feuerzeug, Streichholz, usw.) an den Brenner an. Bei verschmutzten Zündkerzen ist die Zündung unzureichend,ecause sind diese sauber zu halten. Die Reinigung mit einer kleinen Bürste ausführten und darauf beachten, dass die Kerze keiner gewaltsamen Einwirkung ausgesetzt werden darf.

Verfügt Ihr Kochfeld über Brenner mit Sicherheitsventilen, die das Ausströmen von Gas bei einem ungewonnen Erlöschen der Brenner verhindern, ist der Zündvorgang gleich, allerdings muss der Schalter bis nach der Zündung und danach noch eine Sekunden lang bei brennender Flamme gedrück gehalten werden. Erfolgt die Zündung nicht, den Vorgang wiederholen und diesen Mal den Schalter ca. 10 Sekunden lang gedrück halten.

Zum Ausschalten den Schalter nach rechts auf die Position ●stellen.

Ihr modernes und Funktionales Kochfeld verfügt über stufenlos verstellbare Ventile, womit Sie zwischen den Positionen Min. und Max. die gewünschte Einstellung finden.

Je nach Ausführung kann ihre Kochplatte mit einem 3-Flammen-Brenner ausgestattet sein, der besonders zum Kochen mit spanischen Paella-Pfannen, dem chinesischen wok (jede Art von asiatischen Gerichten), usw. geeignet ist. Die Benutzung des Gasgerats erzeugt in dem Raum, wo es betrieben wird, Wärme und Feuchtigkeit. Eine gute Belüftung der Küche muss gewährleistet sein: die natürlichen Belüftungsöffnungen frei halten, oder eine mechanische Belüftung (Abzugshaube) installieren. Bei einer kontinuierlichen Benutzung Ihres Gerats könnte eine zusätzliche Belüftung, z. B. ein offenes Fenster (ohne einen Luftzug zu erzeugen) oder eine höhere Leistung der ggf. vorhandenen Mechanischen Belüftung erforderlich werden.

Empfohlener Durchmesser (cm) der Kochgeräte

Je nach Modell:

BRENNER	MIND. Ø KOCHGERÄT	MAX. Ø KOCHGERÄT
3-fach Flamme:		>22 cm
Schnell-Kochstelle: 22 cm 26 cm
Mittelschnell-Kochstelle: 14 cm 20 cm
Hilfs-Kochstelle: 12 cm 14 cm

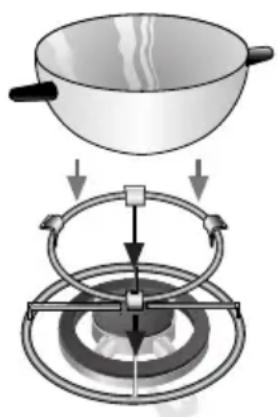

Zusatzroste:

Abb. 2.

Je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost, der am 3-fach Flammenbrenner für Kochgeräte mit einem Durchmesser über 26 cm, Bratpfannen, Tontöpfe und alle konkaven Kochgeräte (chinesischer Wok, usw.) verwendet werden muss, Abb. 2. Sollte dieser nicht enthalten sein, ist dieser Zusatzrost beim Kundendienst des Herstellers unter der Nr. 484128 // 363300 erhalten.

Rost für Kaffeemaschine: je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost für Kaffeemaschinen, der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten mit einem Durchmesser unter 10 cm eingesetzt wird. Soltte dieser nicht enthalten sein, ist der Zusatzrost für Kaffeemaschinen beim Kundendienst des Herstellers unter der Nr. 184200 erhältlich.

Der Hersteller haftet nicht, wenn diese Zusatzrostenicht oder falsch benutzt werden.

Empfehlungen zum Kochen

These Empfehlungen sind rein informativ

	Sehr stark Flamme	Starke Flamme	Mittlere Flamme	Schwache Flamme
3-fach Flamme	Kochen, braten, dünsten, Paellas, asiatische Speisen.		Aufwärmen und Warm halten: vorgekochtete und zubereitete Gerichte.
Schnell-kochstelle	Schnitzel, Beefsteak, Omeletts, Frittiertes		Reis, Beschamel, Ragout.	Dampfkochen: Fisch, Gemüse.
Mittlelschnelle kochstelle	Dampfkartoffeln, frisches Gemüse, Eintopf, Teigwaren.		Zubereitete Gerichte aufwärnm und warm halten, Zuberreitung schmackhafter Topfgerichte.
Hilfskochstelle	Kochen : Topfgerichte, Milchreis, karamellisieren		Auftauen und Kochen: Hülsenfrüchten, Obst, Tiefkühlgerichte.	Zubereiten/ Schmelzen: Butter, Schokolade, Gelatine.

Warnhinweise zum Gebrauch beim kochen

NEIN

JA

Verwenden Sie keine klinen Kochgeräte auf groBen Brennern.

Das Feuerarf die Seiten der Kochgerate nicht erreichen.

Kochen Sie nicht ohne Deckel oder mit geöffnetem Deckel, damit Goes viel Energie verloren.

Verwenden Sie keine Kochgeräte mit unebenem Boden. Dies verlangert die Kochzeit und erhöht den Energieverbrauch

Stellen Sie das Kochgerät nicht versetzt über den Brenner, es konnte umfallen.

Verwenden Sie keine Kochgeräte mit großem Durchmesser über den Brenner in der Höhe der Bedienungsschalter, die nach dem Aufstellen die Schalter berühren und die Temperatur in dieser Bereich derart erhöhen und damit Schäden verursachen konnten.

Die Kochgeräte nicht direkt auf den Brenner stellen.

Kein überhohes Gewicht aufstellen oder das Kochfeld mit schweren Gegenständen stoßen.

Verwenden Sie nicht zwei Brenner oder Hitzequellen für nur ein Kochgerät.

Vermeiden Sie eine Verwendung von Bratpfannen, Tontopfen, usw. über langere Zeit bei maximaler Leistung.

Verwenden Sie immer Kochgeräte, die für den entsprechenden Brenner geeignet sind, damit vermeiden Sie einen übermögen Gasverbrauch und Flecken auf den Kopfgeräten.

Immer den Deckel aufsetzen.

Verwenden Sie nur Töpfe, Pfaffen und Schmortöpfemit ebenem und dickem Boden.

Das Kochgerat genau in die Mitte über den Brenner stellen.

Das Kochgerät auf den Rost stellen.

Achten Sie darauf, dass die Roste und Deckel vor der Benutzung korrekt aufliegen.

Die Kochgeräte mit Vorsicht auf dem Kochfeld handhaben.

Nur ein Kochgerät pro Brenner verwenden.

Am 3-Fach Flammenbrenner den Zusatzrost verwenden.

Gebraunchanleitung für Glasplatte: Reinigung und Pflege

NEIN

JA

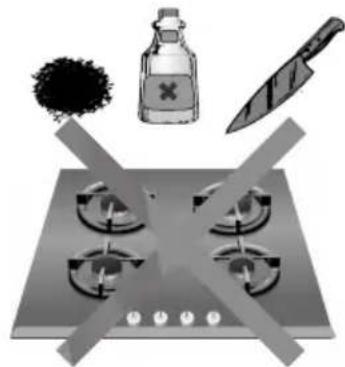

Verwenden Sie keine Pulverreinigungsmittel, Sprays für Backofenreiniger oder einen scheuernden Schwamm, da das Glas zerkratzt werden können.

Verwenden Sie zur Entfernung von auf der Oberfläche anhaftenden Speiseresten keine spitzen Gegenstände wie z. B. Metalspane oder Messer.

Verwenden Sie zur Reinigung der Verbindungsstelle der Glasscheine zu den Verkleidungen der Brenner oder den Abdeckprofilen aus Metall kein Messer oder Kratzer.

Die Kochgeräte nicht über die Glasscheibeziehen, da das Glas zerkratzt werden konnte. Ebenso sollenne keine harten oder spitzen Gegenstände auf das Glas fallen. Die Ränder des Kochfelds keinen Stößen aussetzen.

Sandkorner, die z. B. bei der Reinigung von Gemüse freigesetzt werden, können die Glasplatte zerkratzen.

Für die Pflege der Glasplatte empfehlen wir einen seifigen Schwamm, jedoch nur bei kaltem Gerät.

Reinigen Sie die Oberfläche des Heizelements immer nach der Benutzung und nach der Abkuhlung. Self this gingeste Verschmutzung wird beim erneuten Einsatz verbrannt.

Zur Sauberhaltung der Brenner und Roste müssen diese regelmäBig in Seifenwasser eingetaucht und mit einer nicht metallischer Bürste gereinigt werden damit die Öffnungen und Nuten für eine korrekte Flamme perfekt offen sind. Nasse Deckel und Roste immer gut abtrocknen.

Nach der Reinigung und dem Abtrocknen der Brenner darauf auf achten, dass die Deckel richtig auf dem Flammenverteiler des Brenners aufgelegt werden

Aufgrund der hohen Temperaturen, denen der Ringdeckel des 3-fach Flammenbrenners und die Bereiche aus rostfreiem Stahl wie z. B. Plattenringe, Umgebung, Brenner, usw. ausgesetzt sind, können diese sich mit der Zeit verfüllen. Dies ist normal. Reinigen Sie diese Teile nach jedem Gebrauch mit einem Produkt zur Pflege von rostfreiem Stahl.

Nach dem Waschen der Roste müssen diese vor der erneuten Benutzung vollständig getrocknet werden. Wassertropfen oder feuchte Bereiche bei Beginn des Kochens konnten zu

Verschleibpunkten des Emails führen.

Achten Sie beim Reinigen auf die Rostauflagen. Diese konnten sich offen und bei der nachsten Benutzung die Glasplatte mit dem Rost zerkratzen.

Betriebsstörungen

Es muss nicht immer der Kundendienst gerufen werden.

Oftmals konnen Sie den Fehler selbst beheben.

In der nachfolgenden Tabelle finden Sie eine Hinweise.

Wichtiger Hinweis:

Nur das Fachpersonal unseres Kundendienstes darf die

Arbeiten an der Gas- oder Stromanlage vornehmen.

Was tun ...	Mögliche Ursache Lösung
...wenn die allgemeine elektrische Einrichtung nicht Funktioniert?	- Defekte Sicherung.- Der Selfbstschalter oder ein Trennschalter der Installation konnte ausgelöst haben.	- Die Sicherung im Hauptkasten überprüften und ggf. ersetzen.- Im Hauptkasten überprüften, ob der Selfbstschalter oder ein Trennschalter ausgelöst hat.
... wenn die elektrische Zündvorrichtung nicht Funktioniert?	- Zwischen der Kerze und den Brennern konnten Speiserestevorhanden sein.- Die Brenner sind Nass. - Die B- Die Brennerdeckel sind falsch aufgelegt.	- Der Zwischenraum der Kerze und den Brennern,müssen sorgfältig gereinigt werden.Trennerdeckel undKerzen sorgfältig reinigen.- Überprüfen, ob dieDeckel richtig aufgelegt sind.
... wenn die Flamme der Brenner nicht gleichmäßig brennt?	- Die verschiedenen Teile des Brenners wurden nicht korrekt zusammengesetzt.- Die Gasauslös der Brenner sind verschmutzt.	- Die verschiedenen Teilekorrekt zusammensetzen.- Die Gasauslös der Brenner reinigen.
... wenn der Gasstrom nicht normal erscheint, oder wenn kein Gas ausströmt?	- Die Gasleitung ist anzwischengeschaltenen Ventilen geschlossen.- Bei Gas aus einer Gasflasche,könnte die Flasche leer sein.	- Die möglicherweisevorhandenen Ventile öffnen.- Die Gasflasche durch eine volle ersetzen.
... wenn es in der Kunden nach Gas riecht?	- Ein Hahn ist offen.- Möglicher Gasaustritt am Anschluss der Gasflasche.	- Alle Hähne überprüften.- Vergewissern Sie sich, das der Anschluss in Ordnung ist.
... wenn die Sicherheitsvorrichtungen der einzelnen Brenner nicht Funktionieren?	-Der Schalter wurde nicht langle genug gedrück gehalten.- Die Gasauslös der Brenner sind verschmutzt.	- Nach dem Züden desBrenners den Schalter noch ein paar Sekunden gedrück halten.- Die Gasauslös der Brenner reinigen.

Wenn Sie unseren Kundendienst rufen, geben Sieitte folgenden an:

E-NR FD

These Angaben finden Sie auf dem Typenschild Ihres Geräts auf der Unterseite des Kochfelds.

Garantiebedingungen

Die Garantiebedingungen, die auf这点 Gerät Anwendung führen, werden von unserer Vertretung in Land des Gerätekaufs festgelegt. Auf Wunsch ist der Verkäufe, bei dem Sie das Gerät erworben haben wurde, Ihnen Einzelheiten hierzu mitzuteilen. Zur Inanspruchnahme der Garantie muss in allen Fällen der Kaufbeleg vorgelegt werden. Wir behalten uns das Recht auf Änderungen vor.
