BEDIENUNGSANLEITUNG EP626PB90E SIEMENS

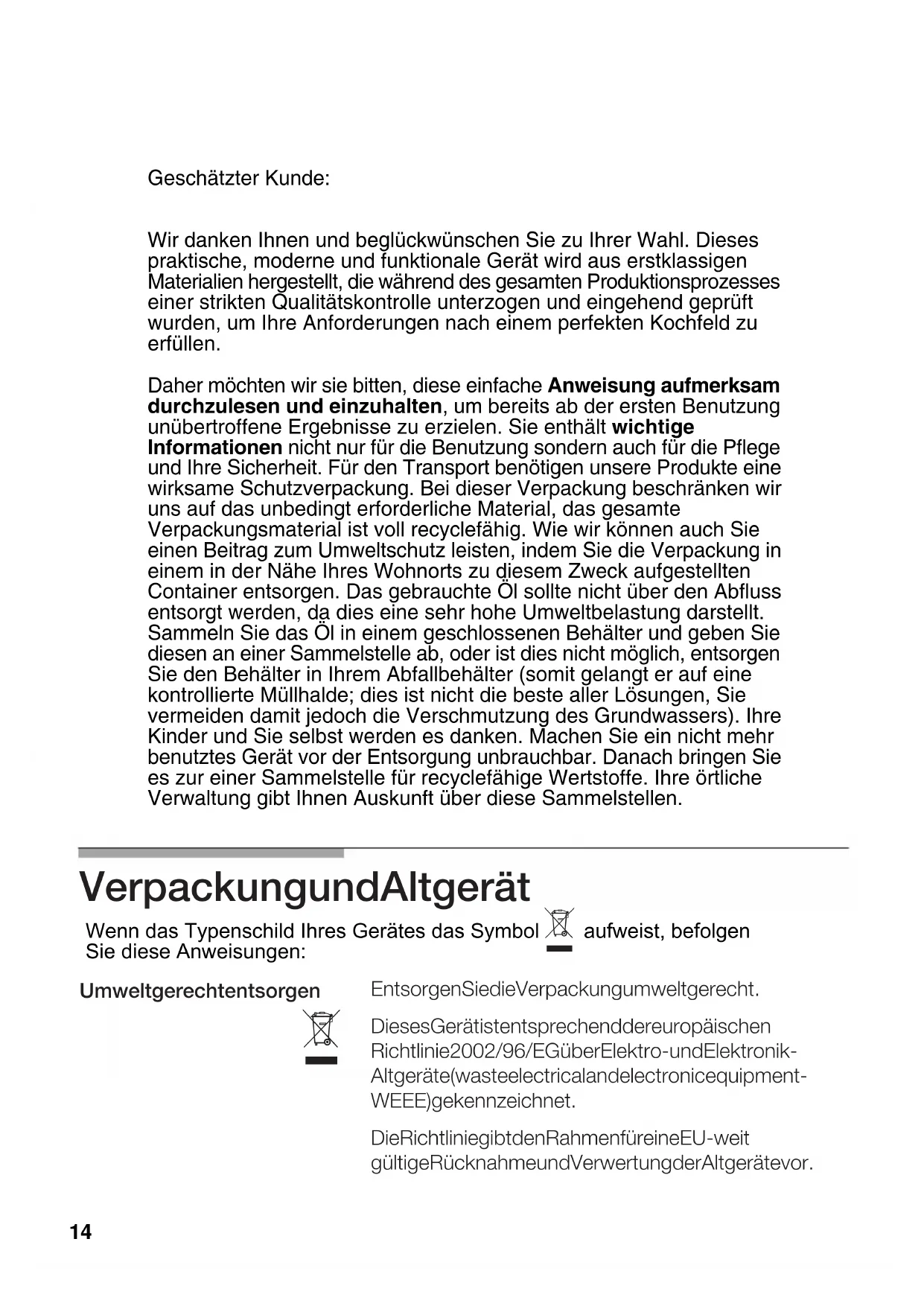

Wenn das Typenschild Ihres Gerätes das Symbol

aufweist, befolgen Sie diese Anweisungen: erfüllen. 14INHALT Sicherheitshinweise Dies sind die Bestandteile Ihres Kochfelds Gasbrenner Empfohlene Durchmesser (cm) der Kochgeräte Zusatzroste Elektrische Kochplatten Elektrische Kochplatten mit Regler für 10 Positionen Warnhinweise bei der Benutzung Kochen Betriebsstörunggen Garantiebedingungen

Gebrauchsanleitung für Glasplatte Reinigung und Pflege 24

26Sicherheitshinweise Lesen Sie diese Gebrauchsanweisung zum effizienten und sicheren Kochen mit diesem Gerät aufmerksam durch. Entsprechend der gültigen Vorschriften darf die Installation und Umwandlung von Gas nur von einem von offizieller Stelle bevollmächtigten Fachmann durchgeführt werden. Prüfen Sie vor dem Einbau Ihres neuen Kochfelds, ob die Abmessungen korrekt sind. Dieses Gerät darf nicht an eine Ableitungsvorrichtung für Verbrennungsprodukte angeschlossen werden. Die nachfolgenden Anweisungen gelten nur für jene Länder, deren Symbol am Gerät aufgeführt ist. Zur Anpassung des Geräts an die Benutzungsbedingungen des jeweiligen Landes müssen die technischen Anweisungen beachtet werden. Der Einbauort des Geräts muss über die vorschriftsmäßige Belüftung verfügen, die in perfektem Gebrauchszustand sein muss. (Allgemeine Vorschriften für Gasinstallationen in Wohnhäusern BOE Nr. 281,

Setzen Sie das Gerät keinem starken Luftzug aus, da die Brenner ausgehen könnten. Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Sollte eine Umstellung auf eine andere Gasart erforderlich sein, wenden Sie sich bitte an unseren Kundendienst. Führen Sie keine Arbeiten im Innern des Geräts durch. Wenden Sie sich ggf. an unseren Kundendienst. Bewahren Sie die Gebrauchs- und Einbauanweisung gut auf, damit diese bei einem Besitzerwechsel zusammen mit dem Gerät ausgehändigt werden können. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Dieses Gerät wurde ausschließlich für gewerbliche Nutzung ist nicht gestattet. Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen die Verwendung in Privathaushalten entworfen; eine kommerzielle oder Dieses Gerät darf nicht auf Jachten oder in Wohnwagen eingebaut werden. Die Zweck genutzt wird.Lassen Sie Kinder nicht in die Nähe des Geräts. Verwenden Sie das Gerät nur zur Zubereitung von Speisen, niemals als Heizung. Überhitztes Fett oder Öl kann sich leicht entzünden. Daher muss die Zubereitung von Speisen mit Fett oder Öl, wie z. B. Pommes frites, überwacht werden. Bei brennendem Fett oder Öl nicht versuchen, das Feuer mit Wasser zu löschen, VERBRENNUNGSGEFAHR! Den Topf oder die Pfanne zum Ersticken der Flamme abdecken, und die Kochstelle ausschalten. Bei einer Störung die Gas- und Stromzufuhr zum Gerät unterbrechen. Wenden Sie sich für eine Reparatur des Geräts an unseren Kundendienst. Stellen Sie keine verformten und unstabilen Kochgeräte auf die Platten und Brenner, sie könnten umfallen. Lässt sich eine Armatur nicht betätigen, darf diese nicht forciert werden. Wenden Sie sich sofort an unserem Kundendienst, damit dieser die Reparatur oder den Ersatz vornimmt. Vermeiden Sie bei der Benutzung des Gaskochfelds Luftzüge und das Verschütten kalter Flüssigkeiten. Dies könnte zu einem Bruch der Glasscheibe führen. Die Darstellungen in dieser Gebrauchsanweisung sind rein informativ. Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung des Kochfeldes, da Stromschlaggefahr besteht.

WERDEN DIESE BESTIMMUNGEN NICHT

EINGEHALTEN, LEHNT DER HERSTELLER

JEGLICHE GARANTIELEISTUNGEN AB.

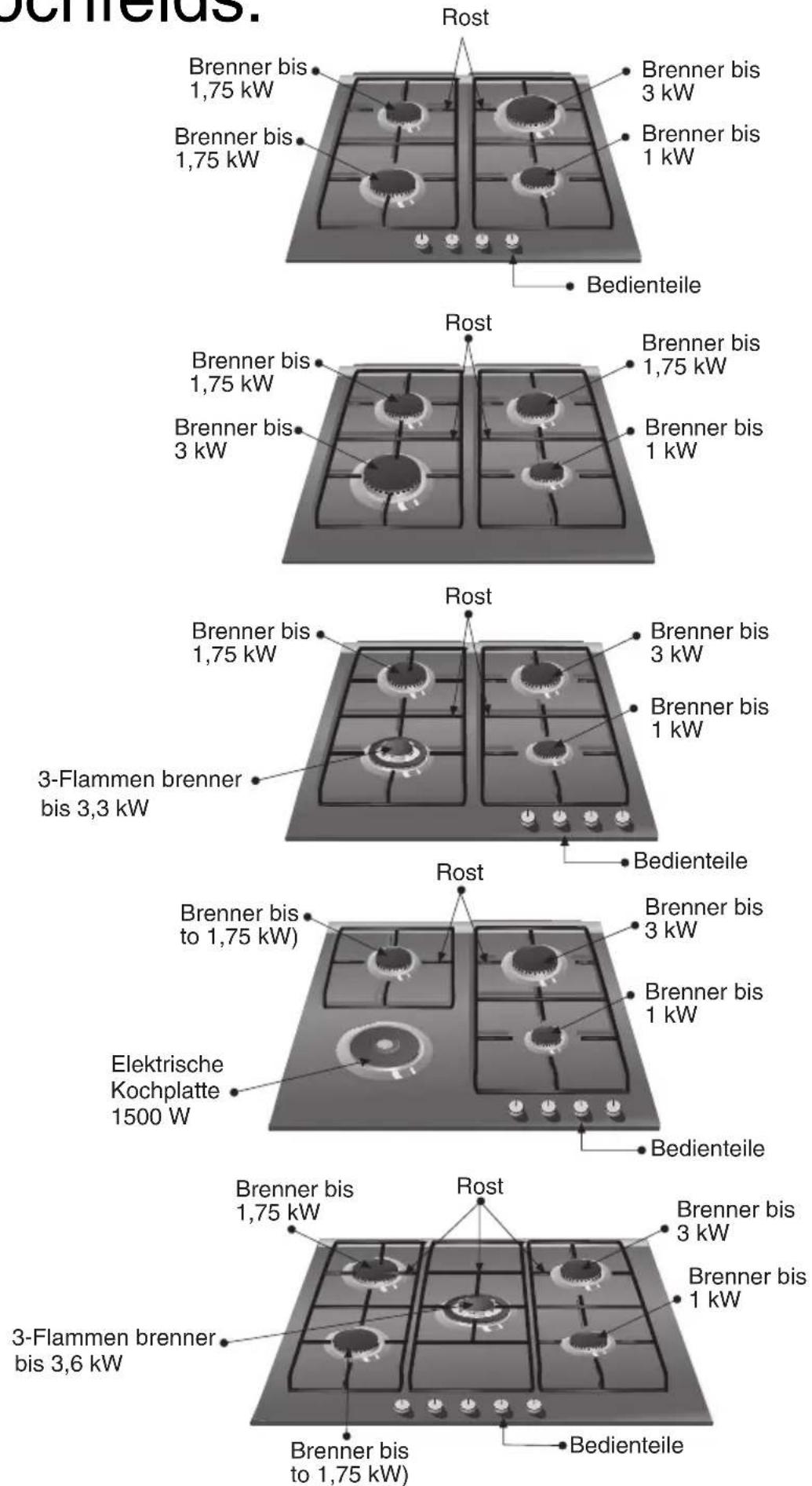

Die Oberflächen von Heiz- und Kochgeräten erhitzen sich im Betrieb, seien Sie daher vorsichtig. Das Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) vorgesehen, die in ihrer körperlichen, sensorischen oder geistigen Leistungsfähigkeit beeinträchtigt sind oder denen es an Erfahrung oder Kenntnissen mangelt, es sei denn, sie stehen unter Beaufsichtigung oder wurden von einer für ihre Sicherheit verantwortlichen Person in der Benutzung des Gerätes unterrichtet. Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.Dies sind die Bestandteile Ihres Kochfelds:

Rost Rost Rost Rost Rost Bedienteile Bedienteile Bedienteile Bedienteile Brenner bis Brenner bis Brenner bis Brenner bis Brenner bis Brenner bis 1,75 kW 3 kW 1,75 kW 1 kW 1,75 kW 1,75 kW 3 kW 1 kW Brenner bis Brenner bis Brenner bis 1,75 kW 3 kW Brenner bis Brenner bis 1 kW 3-Flammen brenner bis 3,3 kW Brenner bis Brenner bis 3 kW Brenner bis 1 kW Elektrische to 1,75 kW) Kochplatte 1500 W Brenner bis 3 kW Brenner bis 1 kW 3-Flammen brenner bis 3,6 kW Brenner bis to 1,75 kW) Brenner bis 1,75 kWGasbrenner An jedem Bedienungsschalter am Backofen oder am Bedienfeld wird der entsprechende, vom Schalter Zum Einschalten eines Brenners den Schalter des entsprechenden Brenners eindrücken und nach links bis auf die Zündstellung drehen, und einige Sekunden lang auf der maximalen Stellung halten, bis der Brenner gezündet wird. Den Schalter dann loslassen und auf die gewünschte Position einstellen. Wird der Brenner nicht gezündet, den Vorgang wiederholen. Verfügt Ihr Kochfeld über keine automatische Zündvorrichtung, nähern Sie eine offene Flamme (Feuerzeug, Streichholz, usw.) an den Brenner an. Bei verschmutzten Zündkerzen ist die Zündung unzureichend, daher sind diese sauber zu halten. Die Reinigung mit einer kleinen Bürste ausführen und dabei beachten, dass die Kerze keiner gewaltsamen Einwirkung ausgesetzt werden darf. Verfügt Ihr Kochfeld über Brenner mit Sicherheitsventilen, die das Ausströmen von Gas bei einem ungewollten Erlöschen der Brenner verhindern, ist der Zündvorgang gleich, allerdings muss der Schalter bis nach der Zündung und danach noch einige Sekunden lang bei brennender Flamme gedrückt gehalten werden. Erfolgt die Zündung nicht, den Vorgang wiederholen und dieses Mal den Schalter ca. 10 Sekunden lang gedrückt halten. Zum Ausschalten den Schalter nach rechts auf die Ihr modernes und funktionales Kochfeld verfügt über stufenlos verstellbare Ventile, womit Sie zwischen den Positionen Min. und Max. die gewünschte Einstellung finden. Je nach Ausführung kann Ihre Kochplatte mit einem 3-Flammen-Brenner ausgestattet sein, der besonders zum Kochen mit spanischen Paella-Pfannen, dem usw. geeignet ist. Die Benutzung des Gasgeräts erzeugt in dem Raum, wo es betrieben wird, Wärme und Feuchtigkeit. Eine gute Belüftung der Küche muss gewährleistet sein: die natürlichen Belüftungsöffnungen frei halten, oder eine mechanische Belüftung (Abzugshaube) installieren. Bei einer kontinuierlichen Benutzung Ihres Geräts könnte eine zusätzliche Belüftung, z. B. ein offenes Fenster (ohne einen Luftzug zu erzeugen) oder eine höhere Leistung der ggf. vorhandenen mechanischen Belüftung erforderlich werden. Abb 1. kontrollierte Brenner angegeben. Abb. 1. Position stellen. chinesischen wok (jede Art von asiatischen Gerichten), 19Empfohlener Durchmesser (cm) der Kochgeräte Je nach Modell: BRENNER MIND. Ø KOCHGERÄT MAX. Ø KOCHGERÄT 3-fach Flamme: 22 cm Schnell-Kochstelle: 22 cm 26 cm Mittelschnell-Kochstelle: 14 cm 20 cm Hilfs-Kochstelle: 12 cm 14 cm Elektrische Kochplatten: 14 cm 18 cm der am 3-fach Flammenbrenner für Kochgeräte mit einem Durchmesser über 26 cm, Bratpfannen, Tontöpfe und enthalten sein, ist dieser Zusatzrost beim Kundendienst des Herstellers unter der Nr. 363300 erhältlich. Rost für Kaffeemaschine: je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost für Kaffeemaschinen, der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten mit einem Durchmesser unter 10 cm eingesetzt wird. Sollte dieser nicht enthalten sein, ist der Zusatzrost für Kaffeemaschinen beim Kundendienst des Herstellers unter der Nr. 184200 erhältlich. Der Hersteller haftet nicht, wenn diese Zusatzroste nicht oder falsch benutzt werden. Zusatzroste: Eine orangene Verfärbung der Flamme ist normal und kann bei Staub in der Umgebung oder bei übergelaufener Flüssigkeit oder Ähnlichem auftreten. Abb. 2. verwendet werden muss, Abb. 2. Sollte dieser nicht Je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost, alle konkaven Kochgeräte (chinesischer wok, usw.) 20Diese Empfehlungen sind rein informativ Elektrische Kochplatten Vor der ersten Benutzung muss die Platte 5 Minuten lang ohne Kochgerät und mit dem Regler auf maximaler Leistung erhitzt werden. Während dieses Zeitraum ist eine Rauch- und Geruchsbildung normal, diese verschwinden dann bei der Benutzung. Außer bei dieser ersten Erhitzung dürfen die Platten nie ohne darauf befindliche Kochgeräte benutzt werden. Es wird empfohlen, den Schalter zu Beginn des Kochens auf maximale Leistung zu stellen, und die Leistung danach und je nach Menge und Art der Lebensmittel durch Stellung auf eine mittlere Position zu verringern. Zur Nutzung der Nachheizleistung der Kochplatte kann sie zur Energieeinsparung einige Zeit vor dem Ende des Kochens ausgeschaltet werden, da der Kochvorgang durch die in der Platte vorhandenen Energie fortgesetzt wird. Verwenden Sie Kochgeräte mit einem völlig ebenen und dicken Boden mit einem Durchmesser, der ungefähr dem des Erhitzungselements entspricht, und niemals einen kleineren Durchmesser. Vermeiden Sie das Überlaufen von Flüssigkeiten auf die Plattenfläche, und stellen Sie keine Kochgeräte mit nassem Boden auf die Platten. Empfehlungen zum Kochen Kochen, braten, dünsten, Paellas, asiatische Speisen. Aufwärmen und Warm halten: vorgekochte und zubereitete Gerichte. Schnitzel, Beefsteak, Omeletts, Frittiertes Reis, Beschamel, Ragout. Dampfkochen: Fisch, Gemüse. Dampfkartoffeln, frisches Gemüse, Eintopf, Teigwaren. Zubereitete Gerichte aufwärnem und warm halten, Zuberreitung schmackhafter Topfgerichte. Kochen : Topfgerichte, Milchreis, karamellisieren Auftauen und Kochen: Hülsenfrüchten, Obst, Tiefkühlgerichte. Zubereiten/ Schmelzen: Butter, Schokolade, Gelatine. 3-fach Flamme Schnell- kochstelle Mittlelschnelle kochstelle Hilfskochstelle Sehr stark Flamme Starke Flamme Mittlere Flamme Schwache Flamme 21Elektrische Kochplatten mit Regler für 10 Positionen Diese Platten werden über einen Energiesparer gesteuert, mit dem Sie die Leistung einstellen können, die für das entsprechend der Kochart, der Lebensmittelmenge und unter Berücksichtigung der nachstehenden Tabelle auf die entsprechende Position des zu kochenden Gerichts nach links drehen. Die Betriebsanzeige leuchtet auf. Ihr Gerät über ein Glaskeramikkochfeld, leuchtet die Betriebsanzeige einige Sekunden nach Einschalten der nachdem die Oberfläche der Elektroplatte abgekühlt ist.

Schmelzen: Schokolade, Butter, Gelatine 1-2 Kochen: Reis, Bechamel, Ragout 2-3 Kochen: Kartoffeln, Teigwaren, Gemüse 4-5 Schmoren: Schmorbraten, Rollbraten 4-5 Dampfkochen: Fisch 5 Aufwärmen, warmhalten gekochter Gerichte 2-3-4-5 Braten: Schnitzel, Beefsteak, Omeletts 6-7-8 Kochen und Anbraten 9 Große Flüssigkeitsmengen. Vorbereitung großer Gerichte. Kochen mit nicht abgedeckten Kochgeräten. In folgenden

erforderlich: Empfehlungen POSITION

Einstellung Fällen ist eine höhere Abb.3 zu kochende Lebensmittel geeignet ist, Abb.3. Den Regler Position stellen. Die Betriebsanzeige erlischt. Verfügt Platte auf. Zum Ausschalten der Kochplatte den Schalter Zum Ausschalten der Kochplatte den Schalter auf die auf die Position stellen. Die Betriebsanzeige erlischt, 22Warnhinweise zum Gebrauch beim kochen NEIN JA Verwenden Sie keine kleinen Kochgeräte auf großen Brennern. Das Feuer darf die Seiten der Kochgeräte nicht erreichen. Kochen Sie nicht ohne Deckel oder mit geöffnetem Deckel, dabei geht viel Energie verloren. Verwenden Sie keine Kochgeräte mit unebenem Boden. Dies verlängert die Kochzeit und erhöht den Energieverbrauch Verwenden Sie immer Kochgeräte, die für den entsprechenden Brenner geeignet sind, damit vermeiden Sie einen übermäßigen Gasverbrauch und Flecken auf den Kopfgeräten. Immer den Deckel aufsetzen. Verwenden Sie nur Töpfe, Pfannen und Schmortöpfe mit ebenem und dickem Boden. Das Kochgerät auf den Rost stellen. Stellen Sie das Kochgerät nicht versetzt über den Brenner, es könnte umfallen. Das Kochgerät genau in die Mitte über den Brenner stellen. Verwenden Sie keine Kochgeräte mit großem Durchmesser über den Brenner in der Nähe der Bedienungsschalter, die nach dem Aufstellen die Schalter berühren und die Temperatur in diesem Bereich derart erhöhen und damit Schäden verursachen könnten. Achten Sie darauf, dass die Roste und Deckel vor der Benutzung korrekt aufliegen. Die Kochgeräte nicht direkt auf den Brenner stellen. Kein überhohes Gewicht aufstellen oder das Kochfeld mit schweren Gegenständen stoßen. Die Kochgeräte mit Vorsicht auf dem Kochfeld handhaben. Verwenden Sie nicht zwei Brenner oder Hitzequellen für nur ein Kochgerät. Nur ein Kochgerät pro Brenner verwenden. Vermeiden Sie eine Verwendung von Bratpfannen, Tontöpfen, usw. über längere Zeit bei maximaler Leistung. Am 3-Fach Flammenbrenner den Zusatzrost verwenden. 23CRISTAL GAS DIAMOND CRISTAL GAS DIAMOND Gebraunchanleitung für Glasplatte: Reinigung und Pflege Ist die Beschichtung der Elektrokochplatten durch längere Benutzung abgenutzt, die Platten mit ein paar Tropfen Öl oder einem anderen handelsüblichen Pflegeprodukt abwischen. Aufgrund der hohen Temperaturen, denen der Ringdeckel des 3-fach Flammenbrenners und die Bereiche aus rostfreiem Stahl wie z. B. Plattenringe, Umgebung, Brenner, usw. ausgesetzt sind, können diese sich mit der Zeit verfärben. Dies ist normal. Reinigen Sie diese Teile nach jedem Gebrauch mit einem Produkt zur Pflege von rostfreiem Stahl. Nach dem Waschen der Roste müssen diese vor der erneuten Benutzung vollständig getrocknet werden. Wassertropfen oder feuchte Bereiche bei Beginn des Kochens könnten zu Verschleißpunkten des Emails führen. Achten Sie beim Reinigen auf die Rostauflagen. Diese könnten sich lösen und bei der nächsten Benutzung die Glasplatte mit dem Rost zerkratzen. CRISTAL GAS DIAMOND CRISTALGAS DIAMOND CRISTAL GAS DIAMOND NEIN JA Verwenden Sie keine Pulverreinigungsmittel, Sprays für Backofenreiniger oder einen scheuernden Schwamm, da das Glas zerkratzt werden könnte. Verwenden Sie zur Entfernung von auf der Oberfläche anhaftenden Speiseresten keine spitzen Gegenstände wie z. B. Metallspäne oder Messer. Verwenden Sie zur Reinigung der Verbindungsstelle der Glasscheine zu den Verkleidungen der Brenner oder den Abdeckprofilen aus Metall kein Messer oder Kratzer. Die Kochgeräte nicht über die Glasscheibe ziehen, da das Glas zerkratzt werden könnte. Ebenso sollten keine harten oder spitzen Gegenstände auf das Glas fallen. Die Ränder des Kochfelds keinen Stößen aussetzen. Sandkörner, die z. B. bei der Reinigung von Gemüse freigesetzt werden, können die Glasplatte zerkratzen. Für die Pflege der Glasplatte empfehlen wir einen seifigen Schwamm, jedoch nur bei kaltem Gerät. Reinigen Sie die Oberfläche des Heizelements immer nach der Benutzung und nach der Abkühlung. Selbst die geringste Verschmutzung wird beim erneuten Einschalten verbrannt. Zur Sauberhaltung der Brenner und Roste müssen diese regelmäßig in Seifenwasser eingetaucht und mit einer nicht metallischen Bürste gereinigt werden, damit die Öffnungen und Nuten für eine korrekte Flamme perfekt offen sind. Nasse Deckel und Roste immer gut abtrocknen. Nach der Reinigung und dem Abtrocknen der Brenner darauf achten, dass die Deckel richtig auf dem Flammenverteiler des Brenners aufgelegt werden 24Betriebsstörungen ...wenn die allgemeine elektrische Einrichtung nicht funktioniert? - Die Sicherung im Hauptkasten überprüfen und ggf. ersetzen. - Der Selbstschalter oder ein Trennschalter der Installation könnte ausgelöst haben. - Im Hauptkasten überprüfen, ob der Selbstschalter oder ein Trennschalter ausgelöst hat. ... wenn die elektrische Zündvorrichtung nicht funktioniert? - Zwischen der Kerze und den Brennern könnten Speisereste vorhanden sein. - Die Brenner sind nass. - Die Brennerdeckel und Kerzen sorgfältig reinigen. - Überprüfen, ob die Deckel richtig aufgelegt sind. - Die Brennerdeckel sind falsch aufgelegt. ... wenn die Flamme der Brenner nicht gleichmäßig brennt? - Die verschiedenen Teile des Brenners wurden nicht korrekt zusammengesetzt. - Die verschiedenen Teile korrekt zusammensetzen. ... wenn der Gasstrom nicht normal erscheint, oder wenn kein Gas ausströmt? - Die Gasleitung ist an zwischengeschaltenen Ventilen geschlossen. - Die Gasauslässe der Brenner sind verschmutzt. - Die möglicherweise vorhandenen Ventile öffnen. ... wenn es in der Küche nach Gas riecht? - Ein Hahn ist offen. - Möglicher Gasaustritt am - Alle Hähne überprüfen. - Vergewissern Sie sich, das der Anschluss in Ordnung ist. Was tun ... Mögliche Ursache Lösung - Der Zwischenraum der Kerze und den Brennern müssen sorgfältig gereinigt werden. Es muss nicht immer der Kundendienst gerufen werden. Oftmals können Sie den Fehler selbst beheben. In der nachfolgenden Tabelle finden Sie einige Hinweise. Wichtiger Hinweis: Nur das Fachpersonal unseres Kundendienstes darf die Arbeiten an der Gas- oder Stromanlage vornehmen. ... wenn die Sicherheitsvorrichtungen der einzelnen Brenner nicht funktionieren? -Der Schalter wurde nicht lange genug gedrückt gehalten. - Die Gasauslässe der Brenner - Nach dem Zünden des Brenners den Schalter noch ein paar Sekunden gedrückt halten. - Die Gasauslässe der Brenner reinigen. - Bei Gas aus einer Gasflasche könnte die Flasche leer sein. - Die Gasflasche durch eine volle ersetzen. - Die Gasauslässe der Brenner reinigen. - Defekte Sicherung. Anschluss der Gasflasche. sind verschmutzt. 25Garantiebedingungen Die Garantiebedingungen, die auf dieses Gerät Anwendung finden, werden von unserer Vertretung in Land des Gerätekaufs festgelegt. Auf Wunsch ist der Verkäufer, bei dem Sie das Gerät erworben haben gerne bereit, Ihnen Einzelheiten hierzu mitzuteilen. Zur Inanspruchnahme der Garantie muss in allen Fällen der Kaufbeleg vorgelegt werden. Wir behalten uns das Recht auf Änderungen vor. Wenn Sie unseren Kundendienst rufen, geben Sie bitte folgendes an: E - NR FD Diese Angaben finden Sie auf dem Typenschild Ihres Geräts auf der Unterseite des Kochfelds. 26Cher/chère Client/e : Nous vous remercions et félicitons de votre choix. Cet appareil pratique, moderne et fonctionnel, est fabriqué avec des matériaux de grande qualité qui ont été soumis à un Contrôle de Qualité très strict, pendant tout le processus de fabrication et méticuleusement testés afin qu'ils Nous vous prions donc de lire et de respecter ces instructions très simples pour pouvoir garantir des résultats sans égal dès sa première utilisation. Il contient des informations importantes, non seulement destinées à l'utilisateur, mais aussi à la sécurité et à l'entretien. Pendant leur transport, nos produits ont besoin d'un emballage protecteur efficace. En ce qui concerne cet emballage, nous nous limitions à ce qui est absolument indispensable, tout l'emballage étant recyclable. Autant vous que nous, pouvons contribuer à la conservation de l'environnement ; déposez-le dans le conteneur le plus proche de votre domicile disposé à cet effet. L'huile rejetée ne doit pas être jetée dans l'évier vu qu'elle génère un grand impact environnemental. Déposez- la dans un récipient fermé et remettez-la à un point de ramassage ou, sinon, déposez-la dans une poubelle (elle sera amenée à un déversoir contrôlé, ceci n'étant pas la meilleure solution mais ainsi nous évitons la contamination des eaux). Vos enfants et vous-mêmes en serez reconnaissants. Avant de vous défaire d'un appareil usagé, mettez-le hord d'état. Remettez-le ensuite à un centre de ramassage de matériaux recyclables. Les adresses de ce centre le plus proche vous seront indiquées par votre Administration Locale.
