BEDIENUNGSANLEITUNG CA321255 CONSTRUCTA
de Gebrauchs- und Montageanleitung 3
Weitere Informationen und Erklärungen finden Sie online:
Inhaltsverzeichnis
GEBRAUCHSANLEITUNG
1 Sicherheit 3
2 Sachschaden vermeiden 5
3 Umweltschutz und Sparen 5
4 Kennenlernen 6
5 Grundlegende Bedienung 6
6 Kindersicherung 8
7 Automatische Abschaltung 8
8 Grundeinstellungen 9
9 Reinigen und Pflege 9
10 Störungen beheben 10
11 Entsorgen 11
12 Kundendienst. 11
13 MONTAGEANLEITUNG. 11
13.1 Sichere Montage 12
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Allgemeine Hinweise
- Lesen Sie diese Anleitung sorgfältig.
Bewahren Sie die Anleitungen, den Geräte-pass sowie die Produktinformationen für einen späteren Gebrauch oder den Nachbesitzer auf.
SchlieBen Sie das Gerät bei einem Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.
Verwenden Sie das Gerät nur:
um Speisen und Getränke zuzubereiten.
- unter Aufsicht. Beaufsichtigen Sie kurzzeitige Kochvorgänge ununterbrochen.
im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds.
■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.
Verwenden Sie das Gerät nicht:
- mit einem externen Timer oder einer separaten Fernbedienung. Dies gilt nicht für den Fall, dass der Betrieb mit den von EN 50615 erfassten Geräten abgeschaltet wird.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan den haben.
Kinder)durfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgefuhrt werden, es sei dessen, sie sind 15 Jahre und alter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNING - Brandgefahr!
Unbeaufsichtiges Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Branden führen.
- Heiße Öle und Fette nie unbeaufsichtigt dazu.
- Niemals versuchen, ein Feuer mit Wasser zu Löschen, sondern das Gerät ausschalten und dann die Flammen z. B. mit einem Deckel oder einer Löschdecke abdecken.
Die Kochfläche wird sehr heiß.
- Nie brennbare Gegenstände auf die Kochfläche oder in die unmittelbare Nähe legen.
- Niemals Gegenstände auf der Kochfläche lagern.
Das Gerät wird heiß.
- Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren.
Kochfeld-Abdeckungen konnen zu Unfällen führen, z. B. durch Überhitzung, Entzündung oder zerspringende Materialien.
Keine Kochfeld-Abdeckungen verwenden. Lebensmittel konnen sich entzünden.
Der Kochvorgang ist zu überwachen. Ein kurzer Vorgang ist ständig zu überwachen.
WARNING - Verbrennungsgefahr!
Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß, insbesondere ein eventuell vorhandener Kochfeldrahmen.
Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
- Junge Kinder, jünger als 8 Jahre, mösen fergengehalten werden.
Kochmuldenschutzgitter konnen zu Unfallen führen.
- Nie Kochmuldenschutzgitter verwenden. Das Gerät wird während des Betriebs besteht.
Vor der Reinigung Gerät abkühlen setzen. Die Griffe vom Kochgeschirr können während des Betriebs heißt werden. Wenn die Griffe von der Heizzone angestrahl werden, konnen die Griffe entsprechenden heißt werden. - Immer die komplette Heizzone mit dem Kochgeschirr abdecken.
Einen Topflappen verwenden.
WARNING - Stromschlaggefahr!
Unsachgemäß Reparaturen sind gefährlich.
Nur darauf geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.
Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.
- Nie ein beschädigtes Gerät betreiben.
- Ist die Oberfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden. Hierzu das Gerät nicht am Hauptschalter, sondern über die Sicherung im Sicherungskosten ausschalten.
Den Kundendienst rufen. Seite 11
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen. An halten Geräteilen kann die Kabelisolierung von Elektrogeräten schmelzen.
- Nie das Anschlusskabel von Elektrogeräten mit bereits Geräteilen in Kontakt bringen.
WARNING - Verletzungsgefahr!
Kochtopfe können durch Flüssigkeit zwischen Topfboden und Kochstelle plötzlich in die Höhe springen.
Kochstelle und Topfboden immer trocken halten.
WARNING - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spei-len halten.
Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.
Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen halten.
2 Sachschäden vermeiden
ACHTUNG!
Raue Topfböden oder Pfannenböden verkratzen die Glaskeramik.
Geschirr prufen.
Leerkochen kann das Kochgeschirr oder das Gerät beschädigen.
- Niemals Töpfe ohne Inhalt auf eine heiße Kochstelle stellen oder leerkochen setzen.
Falsch platziertes Kochgeschirr kann zu Überhitzung des Gerats führen.
- Niemals frei Berfannen oder Töpfe auf die Bedienelemente oder den Kochfeldrahmen stellen. Wenn harte oder spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen.
Keine harten oder spitzen Gegenstände auf das Kochfeld fallen halten.
Nicht hitzebestandige Materialien schmelzen auf den heißen Kochstellen an.
Keine Herdschutzfolie verwenden.
Keine Alufolie oder KunststoffgefaBe verwenden.
2.1 Übersicht der tatsächlichen Schäden
HierfindensiediehafugstenSchadenundTipps,wie Siediesvermeidenkonnen.
| Schaden Ursache Maßnahme | ||
| Flecken Übergelaufene Speisen | Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen. | |
| Flecken Ungeeignete Reinigungsmittel | Reinigungsmittel verw-den, die für Glaskeramik geeignet sind. | |
| Kratzer Salz, Zucker oder Sand | Das Kochfeld nicht als Ar-beitsfläche oder als Ab-stellfläche verwenden. | |
| Kratzer Raue Topfböden oder Pfan-nenböden | Das Geschirr prüfen. | |
| Verfür-bung | Ungeeignete Reinigungsmittel | Reinigungsmittel verw-den, die für Glaskeramik geeignet sind. |
| Verfür-bung | Topfabrieb, z. B. Aluminium | Töppe oder Pfannen beim Verschieben anheben. |
| Ausmu-sche-lung | Zucker oder stark zuckerhal-tige Speisen | Übergelaufene Speisensofort mit einem Glas-schaber entfernen. |
3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die einzelnen Bestandteile getrennt nach Sorten entsorgen.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Energie.
Die Kochzone passend zur TopfgroBe wahlen. Das Kochgeschirr zentriert aufsetzen.
Kochgeschirr verwenden, dessen Bodendurchmesser mit dem Durchmesser der Kochstelle übereinstimmt.
Tipp: Kochgeschirrhersteller geben*häufig den oberen Topdurchmesser an. Er ist oft großer als der Bodendurchmesser.
- Unpassendes Kochgeschirr oder nicht vollständig abgedeckte Kochzonen verbrauchen viel Energie.
Töfe mit einem passenden Deckel schlieben. - Wenn Sie ohne Deckel kochen, besteht das Gerät deutlich mehr Energie.
Deckel möglichst Selten anheiten.
- Wenn Sie den Deckel anheiten, entweicht viel Energie.
Glasdeckel verwenden.
Durch den Glasdeckel konnen Sie in den Topf sehen, ohne den Deckel anzuheben.
Töfe und Pfannen mit ebenen Böden verwenden.
- Unebene Böden erhöhen den Energieverbrauch.
Zur Lebensmittelmenge passendes Kochgeschirr verwenden.
GroBes Kochgeschirr mit weniger Inhalt benötigt mehr Energie zum Aufheizen.
Mit weniger Wasser garen. - Je mehr Wasser sich im Kochgeschirr befindet, desto mehr Energie wird zum Aufheizen besteht.
Fruhzeitig auf eine niedrigere Leistungsstufe zureichschanten. - Mit einer zu hohen Fortkochstufe verschwenden Sie Energie.
Die Restwärme des Kochfelds nutzen. Bei längeren Garzeiten die Kochstelle 5-10 Minuten vor Garzeiten-de ausschalten.
- Ungenutzte Restwärme erhöht den Energieverbrauch.
Produktinformationen gemäß (EU) 66/2014 finden Sie auf dem beiliegenden Gerätepass und im Internet auf der Produktseite Ihres Geräts.
4 Kennenlernen
Die Gebrauchsanleitung gilt fur verschiedene Kochfelder. Die Maßangaben zu den Kochfeldern finden Sie in der Typenübersicht. Seite 2

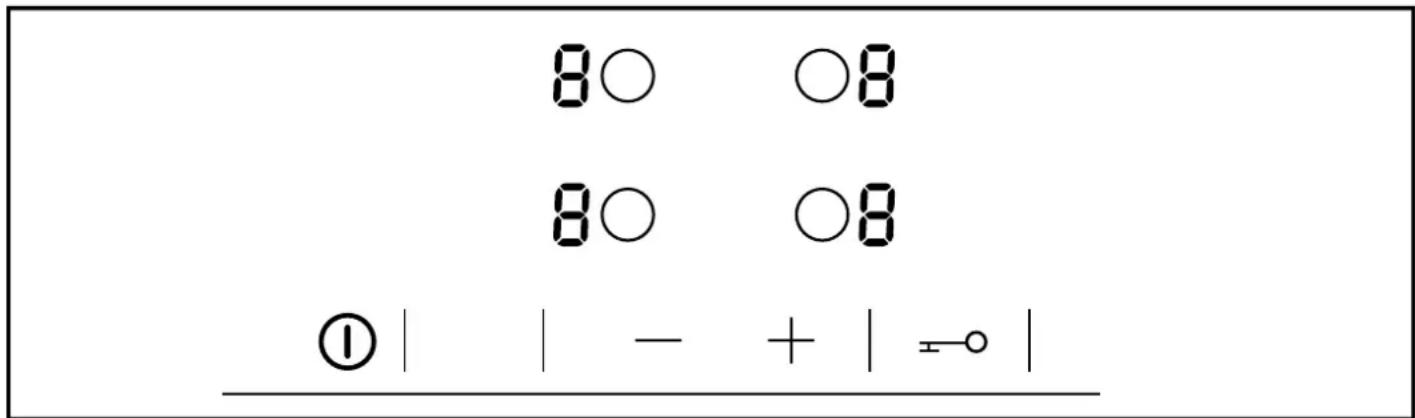

4.1 Bedienfeld
Uber das Bedienfeld stellen Sie alle Funktionen Ihres Gerats ein und erhalten Informationen zum Betriebszustand.
4.2 Anzeigen
Die Anzeigen zeigen eingestellte Werte und Funktionen.
Anzeige Name
Kochstufen
H/Restwärme
4.3 Touch-Felder
Touchfelder sind berührungsempfindliche Flächen. Um eine Funktion auszuwahlen, auf das entsprechende Feld tippen.
Touch- Name Feld
① Hauptschalter
Kindersicherung
Auswahl Kochstelle
Einstellfelder
Hinweise
- Halten Sie das Bedienfeld immer trocken. Feuchigkeit beeinträchtigt die Funktion.
Ziehen Sie keine Töpfe in die Höhe der Anzeigen und Touch-Felder. Die Elektronik kann überhitzen.
4.4 Restwärmeanzeige
Das Kochfeld hat für jeder Kochstelle eine zweistufige Restwärmeanzeige. Solange die Restwärmeanzeige leuchtet, die Kochstelle nicht berühren.
| Anzeige Bedeutung | |
| H | Die Kochstelle ist so heiß, dass Sie klei- ne Gerichte warmhalten oder Kuvertüre schmelzen können. |
| h | Die Kochstelle ist heiß. |
5 Grundlegende Bedienung
5.1 Kochfeld einschalten oder ausschalten
Das Kochfeld schalten Sie mit dem Hauptschalter ein und aus.
Wenn Sie das Gerät in den ersten 4 Sekunden nach dem Ausschalten wieder einschalten, Goes das Kochfeld mit den vorherigen Einstellungen in Betrieb.
5.2 Kochfeld einschalten
Auf ①ippen.
Die Anzeigelampe überleuchtet.
Die Anzeigen 0 leuchten.
Das Kochfeld ist betriebsbereit.
5.3 Kochfeld ausschalten
Wenn alle Kochstellen einige Zeit (10-60 Sekunden) ausgeschaltet sind, schaltet sich das Kochfeld automatisch aus.
Auf ①ippen.
Die Anzeigelampe über① erlischt.
Die Anzeigen erlöschen.
Alle Kochstellen sind ausgeschaltet.
- Die Restwärmeanzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind.
5.4 Informationen zu den Kochstellen
Dunkle Bereiche im Glühbild der Kochstelle sind technisch bedingt. Sie haben keinen Einfluss auf die Funktion der Kochstelle.
Die Kochstelle regelt die Temperatur durch Einschalten und Ausschalten der Heizung. Auch bei hochster Leistung kann die Heizung einschalten und ausschalten. Grunde:
- Empfindliche Bauteile werden vor Überhitzung geschützt.
Das Gerät wird vor elektrischer Überlastung geschützt.
5.5 Einstellen der Kochstellen
Damit Sie eine Kochstelle einstellen konnen, muss die se ausgewählt sein.
Im Einstellbereich stellen Sie die gewünschten Kochstufen ein.
Kochstufe
1 niedrigste Leistung
9 höchste Leistung
J. Jede Kochstufe hat eine Zwischenstufe, z. B. 4.
5.6 Kochstufen einstellen
Voraussetzung: Das Kochfeld ist eingeschaltet.
- Mit Odie Kochstelle wahlen.
In der Kochstufenanzeige leuchtet. - In den nachsten 10 Sekunden auf toder tippen.
Die Grundeinstellung erscheint.
Kochstufe 9
Kochstufe 4
5.7 Kochstufenändern
- Mit Odie Kochstelle wahlen.
- Auf +oder tippen, bis die gewünschte Kochstufe erscheint.
5.8 Kochstelle ausschalten
Sie konnen die Kochstelle auf 2 Arten ausschalten
- 2 mal auf Gippen.
In der Kochstufen-Anzeige erscheint.
Nach 10 Sekunden entscheidt die Restwärmeanzeige. - Die Kochstelle auswahlen und auf toder tippen, bis in der Kochstufenanzeige Terscheint.
Nach 10 Sekunden erscheint die Restwärmeanzeige.
Hinweis: Die zuletzt eingestellte Kochstelle bleibt aktiviert. Sie konnen die Kochstelle einstellen, ohne neu auszuwahlen.
5.9 Einstellempfehlungen zum Kochen
Hier erhalten Sie eine Übersicht über verschiedene Ge- richte mit passenden Kochstufen.
Die Garzeit variiert je nach Art, Gewicht, Dicke und Qualität der Speisen. Die Fortkochstufe ist abhängig vom verwendenten Kochgeschirr.
Zubereitungshinweise
Zum Ankochen die Kochstufe 9 verwenden.
- Dickflüssige Speisen gelegentlich umruhren.
Lebensmittel, die scharf angebraten werden oder bei denen während des Anbratens viel Flüssigkeit austritt, in keinen Portionen anbraten.
Tipps zum energiesparenden Kochen. Seite 5
Schmelzen
| Gericht Fortkoch- | stufe | Fortkoch-dauer in Minuten |
| Schokolade, Kuvertüre 1-1. - | ||
| Butter, Honig, Gelatine 1-2 - |
Erwärmen oder Warmhalten
| Eintopf, z. B. Linseneintopf 1-2 - | |
| Milch1 | 1.-2. - |
| Würstchen in Wasser1 | 3-4 - |
| 1 Das Gericht ohne Deckel zubereiten. | |
Auftauen und Erwärmen
| Spinat, tiefgekühlt 2.-3. 10-20 |
| Gulasch, tiefgekühlt 2.-3. 20-30 |
Garziehen oder Simmern
| Knödel, KäuBe1,2 | 4.-5. 20-30 |
| Fisch1,2 | 4-5 10-15 |
| Weiße SoBe, z. B. Béchamelso-Be | 1-2 3-6 |
| Aufgeschlagenene Soßen, z. B. | 3-4 8-12 |
| Sauce Bernaise oder Sauce Hollandaise | |
| 1 Das Wasser bei geschlossenem Deckel zum Ko-chen bringen. | |
| 2 Das Gericht ohne Deckel fortkochen. | |
Kochen, Dämpfen oder Dünsten
| Reis mit doppelter Wassernen-ge | 2-3 15-30 |
| Milchreis 1.-2. 35-45 | |
| Pellkartoffeln 4-5 25-30 | |
| Salzkartoffeln 4-5 15-25 | |
| Teigwaren, Nudeln1,2 | 6-7 6-10 |
| Eintopf, Suppe 3.-4. 15-60 | |
| Gemüse, frisch 2.-3. 10-20 | |
| Gemüse, tiefgekühlt 3.-4. 10-20 | |
| Speise im Schnellkochtopf 4-5 - | |
| 1 Das Wasser bei geschlossenem Deckel zum Ko-chen bringen. | |
| 2 Das Gericht ohne Deckelfortkochen. | |
Schmoren
| Rouladen 4-5 50-60 |
| Schmorbraten 4-5 60-100 |
| Gulasch 2.-3. 50-60 |
Braten mit weniger Öl
| Die Gerichte ohne Deckel braten. | |
| Schnitzel, natür oder paniert 6-7 6-10 | |
| Schnitzel, tiefgekühlt 6-7 8-12 | |
| Koteletts, natür oder paniert1 | 6-7 8-12 |
| Steak, 3 cm dick 7-8 8-12 | |
| Frikadelle, 3 cm dick1 | 4.-5. 30-40 |
| Hamburger, 2 cm dick1 | 6-7 10-20 |
| Geflügelbrust, 2 cm dick1 | 5-6 10-20 |
| Geflügelbrust, tiefgekühlt1 | 5-6 10-30 |
| 1 Das Gericht mehrmals wenden. | |
| Fisch oder Fischfilet, natür 5-6 8-20 | |
| Fisch oder Fischfilet, paniert | 6-7 8-20 |
| Fisch oder Fischfilet, paniert und tiefgekühlt, z. B. Fischstächen | 6-7 8-12 |
| Scampi, Garnelen | 7-8 4-10 |
| Gemüse oder Pilze frisch, sau-tieren | 7-8 10-20 |
| Gemüse oder Fleisch in Strei-fen nach asiatischer Art | 7.-8. 15-20 |
| Pfannengerichte, tiefgekühlt | 6-7 6-10 |
| Pfannkuchen | 6-7 fortlau-fend |
| Omelett | 3.-4. fortlau-fend |
| Spiegeleier | 5-6 3-6 |
| 1 Das Gericht mehrmals wenden. | |
Frittieren
| Die Lebensmittel portionsweise mit 150-200 g pro Portion in 1-2 l Öl frittieren. Die Gerichte ohne Deckel zubereiten. | |
| Tiefkühlprodukte, z. B. Pommes frittes oder Chicken Nuggets | 8-9 - |
| Krokten, tiefgekehlt | 7-8 - |
| Fleisch, z. B. Hahnchen | 6-7 - |
| Fisch, paniert oder im Bierteig | 5-6 - |
| Gemüse oder Pilze, paniert oder im Bierteig Tempura | 5-6 - |
| Kleingebäck, z. B. Krapfen oder Berliner, Obst im Bierteig | 4-5 - |
6 Kindersicherung
Mit der Kindersicherung konnen Sie verhindern, dass Kinder das Kochfeld einschalten.
6.1 Kindersicherung einschalten
Voraussetzung: Das Kochfeld ist ausgeschaltet.
ca. 4 Sekunden gedrückt halten.
Die Anzeige über 一 _ 0 leuchtet 10 Sekunden lang.
Das Kochfeld ist gesperrt.
6.2 Kindersicherung ausschalten
ca. 4 Sekunden gedrück halten.
Die Sperre ist aufgehoben.
6.3 Automatische Kindersicherung
Mit dieser Funktion wird die Kindersicherung automatisch eingeschaltet, wenn Sie das Kochfeld ausschalten.
Die automatische Kindersicherung konnen Sie in den Grundeinstellungen aktivieren. Seite 9
7 Automatische Abschaltung
Wenn Sie die Einstellungen einer Kochstelle lange Zeit nicht ändern, wird die automatische Abschaltung aktiv. Wann die Kochstelle abschaltet, richtet sich nach der eingesstellen den Kochstufe (1 bis 10 Stunden). Die Heizung der Kochstelle wird ausgeschelt. In der Kochstellen-Anzeige blinken abwechselnd F8 und die Restwärmeanzeige H / h
7.1 Nach automatischer Abschaltung Weiterkochen
- Auf ein beliebiges Touch-Feld tippen.
Die Anzeige erlischt. - Neu einstellen.
8 Grundeinstellungen
Sie können die Grundeinstellungen Ihres Geräts auf ihre Bedürfnisse einstellen.
8.1 Übersicht über die Grundeinstellungen
Hier erhalten Sie eine Übersicht über die Grundeinstellungen und die wersksheitig voreingestalten Werte.
| An-zeige | Auswahr |
| c1 | Automatische Kindersicherung |
| Ø - Ausgeschaltet1 | |
| Ø - Eingeschaltet | |
| Ø - Manuelle und automatische Kindersicherung sind ausgeschaltet. | |
| c2 | Signalton |
| Ø - Bestätigungsssignal und Fehlbedienungs-signal sind ausgeschaltet. Das Hauptschalter-signal bleibt eingeschaltet. | |
| Ø - Nur das Fehlbedienungssignal ist einges-chaltet. | |
| Ø - Nur das Bestätigungsssignal ist einges-chaltet. | |
| Ø - Bestätigungsssignal und Fehlbedienungs-signal sind eingeschaltet.1 | |
| c9 | Auswahlzeit der Kochstellen |
| Ø - Unbegrenzt: Sie konnen die zuletzt gewählte Kochstelle immer einstellen, ohne neu auszuwahlen.1 | |
| Ø - Sie konnen die zuletzt gewählte Koch-stelle innerhalb von 10 Sekunden nach der Auswahl einstellen. Danach,müssen Sie die Kochstelle vor dem Einstellen neu auswählen. | |
| c0 | Auf die Werkseinstellung zurücksetzen |
| Ø - Ausgeschaltet.1 | |
| Ø - Eingeschaltet. |
1 Werkseinstellung

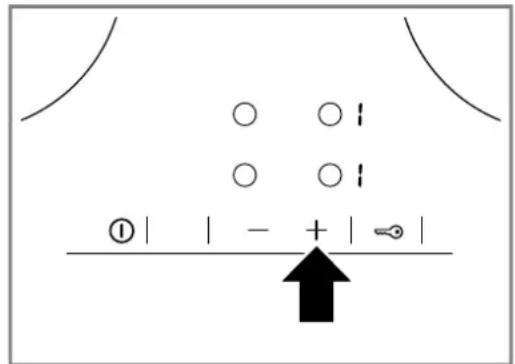

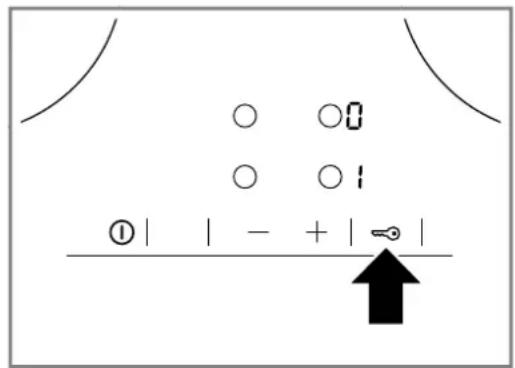

8.2 Grundeinstellungändern
Voraussetzung: Das Kochfeld ist ausgeschaltet.
- Das Kochfeld einschalten.
- In den nachsten 10 Sekunden -40 Sekunden gedruckt halten.
Im unteren Display blinkenc und abwechselnd.
Im oberen Display leuchtet.
3. so oft tippen, bis im unteren Display die gewünschte Anzeige erscheint.
4. Im Einstellbereich den gewünschten Wert einstellen.
- 4 Sekunden gedrückt halten.
Die Einstellung ist aktiviert.
Tipp: Um die Grundeinstellungen ohne Speichern zu verlassen, das Kochfeld mit Stausschalten. Das Kochfeld wieder einschalten und neu einstellen.
9 Reinigen und Pflege
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.
9.1 Reinigungsmittel
Geeignete Reinigungsmittel und Glasschaber erhalten Sie beim Kundendienst, im Online-Shop oder im Handel.
ACHTUNG!
Ungeeignete Reinigungsmittel konnen die Oberflächen des Gerats beschädigen.
- Nie ungeeignete Reinigungsmittel verwenden.
Ungeeignete Reinigungsmittel
Unverdünntes Spulmittel
Reiniger fur den Geschirrspulier
Scheuermittel
Aggressive Reinigungsmittel, z. B. Backofenspray oder Fleckenentferner
Kratzende Schwämme
- Hochdruckreiniger und Dampfstrahler
9.2 Glaskeramik reinigen
Reinigen Sie das Kochfeld nach jedem Gebrauch, damit Kochreste nicht festbrennen.
Hinweis: Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. Seite 9
Voraussetzung: Das Kochfeld ist abgekühlt.
-
Starken Schmutz mit einem Glasschaber entfern.
-
Das Kochfeld mit einem Glaskeramik-Reinigungsmittel reinigen. Beachten Sie die Reinigungshinweise auf der Verpackung des Reinigers.
Tipp: Mit einem Spezialschwamm für Glaskeramik können Sie gute Reinigungsergebnisse erzielen.
9.3 Kochfeldrahmen reinigen
Reinigen Sie den Kochfeldrahmen nach dem Gebrauch, wenn sich Schmutz oder Flecken darauf befinden.
Hinweise
- Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. Seite 9
- Nicht den Glasschaber verwenden.
- Den Kochfeldrahmen mit freiBer Spullauge und einem weichen Tuch reinigen. Neue Schwammtücher vor dem Gebrauch grundlich auswaschen.
- Mit einem weichen Tuch nachtrocknen.
10 Störungen beheben
Kleinere Störungen an Ihr gemäß konnen Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie wichtige Kosten.
WARNING - Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
- Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Wenn das Gerät defekt ist, den Kundendienst rufen.
"Kundendienst",Seite 11
WARNING - Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nur davon geschultes Fachpersonalarf Reparaturen am Gerat durchfuhren.
- Nur Original-Ersatzteile * dürfen zur Reparatur des Gerats verwendet werden.
- Wenn die Netzanschlussleitung these Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.
WARNUNG - Verbrennungsgefahr!
Die Kochstelle heizt, aber die Anzeige Funktioniert nicht.
- Sicherung im Sicherungskosten ausschalten.
Kundendienst rufen.
WARNING - Brandgefahr!
Das Kochfeld schaltet sich von selbst ab und{lassst sich nicht mehr bedieren. Es kann sich später unbeabsichtigt einschalten.
- Sicherung im Sicherungskosten ausschalten.
Kundendienst rufen.
10.1 Hinweise im Anzeigefeld
Störung Ursache und Störungsbehebung
| Keine Stromversorgung ist ausgefallen. 1. Prüfen Sie die Haussicherung des Geräts. 2. Prüfen Sie anhand von anderen elektrischen Geräten, ob ein Stromausfall vorliegt. | |
| Alle Anzeigen blinken Bedienfeld ist nass oder Gegenstände liegen daraufuf. • Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand. | |
| F2 | Auf mehreren Kochstellen wurde über längerere Zeit mit hoher Leistung gekocht. Zum Schutz der Elektronik wurde die Kochstelle ausgeschaltet. 1. Warten Sie eine Zeit. 2. Tippen Sie auf ein beliebiges Touch-Feld. • Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen. |
| F4Trotz der Abschaltung durch hat sich die Elektronik weiter erhützt. Deshalb wurden alle Kochstellen abgeschaltet. 1. Warten Sie eine Zeit. 2. Tippen Sie auf ein beliebiges Touch-Feld. • Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen. | |
| F5und die Kochstu- fe blinken abweich- seind. Ein Signatlon ertont. | Heißer Topf im Bereich des Bedienfelds. Die Elektronik droht zu überhitzen. • Entfernen Sie den Topf. • Die Anzeige erlischt kurze Zeit danach. |
Störung Ursache und Störungsbehebung
| F5und Signalton HeiBer Topf im Bereich des Bedienfelds. Zum Schutz der Elektronik wurde die Kochstelle abgeschaltet. 1. Entfernen Sie den Topf. 2. Warten Sie einige Zeit. 3. Tippen Sie auf ein beliebiges Touch-Feld. √ Wenn die Meldung nicht mehr erscheid, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen. | |
| F8Die Kochstelle war zu lange in Betrieb und hat automatisch abgeschaltet. Siicken die Kochstelle sofort wieder einschalten. | |
| dE und Kochstellen heizen nicht | Demomodus ist aktiviert. 1. Trennen Sie das Gerät für 30 Sekunden vom Stromnetz, indem Sie die Sicherung im Si- cherungskosten ausschalten. 2. Tippen Sie in den nächsten 3 Minuten auf ein beliebiges Touch-Feld. |
| Meldung mit "E" er-scheint im Display, z. B. E0111. | Die Elektronik hat einen Fehler erkannt. 1. Schalten Sie das Gerät aus und wieder ein. √ Wenn die Störung einmalig war, erlischt die Meldung. 2. Wenn die Meldung erneut erscheid, rufen Sie den Kundendienst. Geben Sie beim Anruf die gemeinschaftliche Meldung an. → "Kundendienst", Seite 11 |
11 Entsorgen
11.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.
Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihr dem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
12 Kundendienst
Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Okodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsrums.
Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.
Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.
Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.
12.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild finden Sie:
- auf dem Gerätepass.
- auf der Unterseite des Kochfelds.
Um ihre Geratedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.
13 Montageanleitung
Beachten Sie diese Informationen bei der Montage des Geräts.
13.1 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.
- Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie.
Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.
13.2 Unterbau
Keine Kuhlgeräte, Geschirrspüller, unbelüftete Backöfen und Waschmaschinen unterbauen.

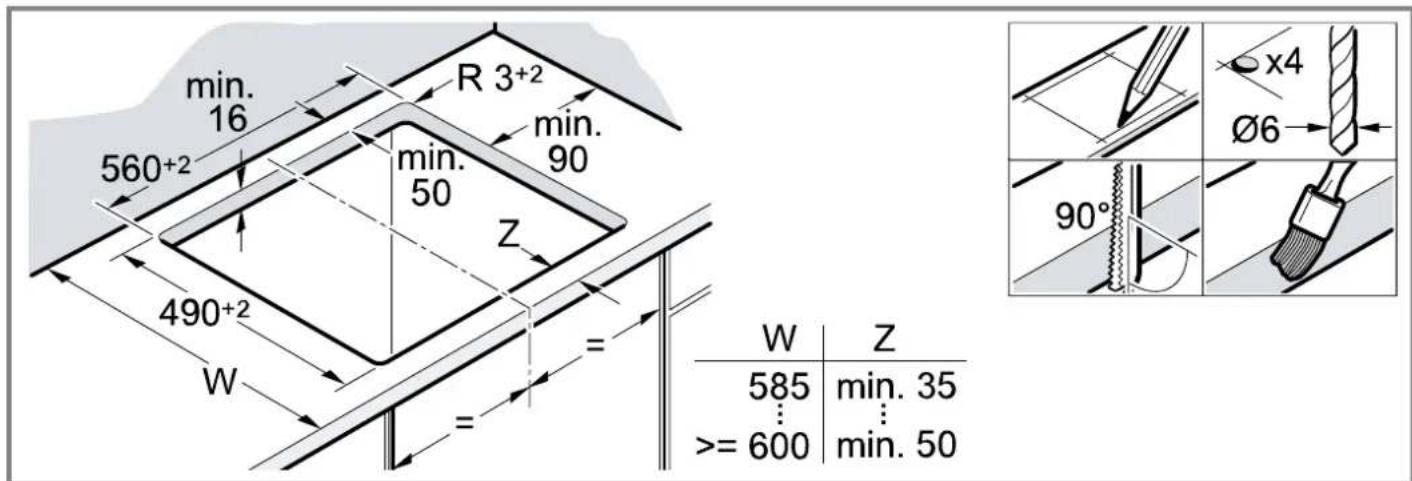

13.4 Möbel vorbereiten
Die Arbeitsplatte muss eben, waagrecht und stabil sein.
Die Einbaumöbel inklusive Wandabschlussleisten müssen mindestens 90^ hitzebestandig sein.
- Eine Nieschenverkleidungen innerhalb des 50 mm Abstands zur Rückwandarf nicht brennbar sein (z.B. Fliesen, Stein).
- Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20 mm betragen, in manchen Fälle auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
- Achten Sie daraufuf, dass vorstehende Teile wie z.B. das Netzanschlussgehause oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollidieren.
13.3 Zwischenboden
Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.
- Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
- Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10 mm betragen.
Die Schnittflächen hitzebeständig versiegeln, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.
13.5 Elektrischer Anschluss
Zum Schutz das Gerät erst aus den Styroporschalen gehmen, wenn Sie das Gerät in den Ausschnitt drücken. Das Gerät nie hochkant auf einer Geräteseite abstellen.
- Überprüfen Sie vor dem Geräteanschluss die Hausinstallation.
Das Gerät entspricht der Schutzklasse I undarf nur in Verbindung mit Schutzleiteranschluss betrieben werden. - In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
- Wenn auf dem Display des Geräts U.185cheint, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.
Anschluss mit 3-adriger Leitung
Achten Sie auf eine geeignete Absicherung der Hausinstallation.
Beachten Sie die Farbcodierung der Netzanschlussleitung.
Grun-Gelb ist der Schutzleiter
Blau ist der Neutralleiter.
Braun ist die Phase (Außenleiter).
Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.
Anschluss ohne vormontierter Leitung
Das Kochfeld nur nach Anschlussbild anschlieBen.
Die beiliegenden Kupferbrücken bei Bedarf einbauen.
Die Netzanschlussleitung muss dem Typ H05 VV-F oder hoherwertig entsprechen.
Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmten. Nicht zulässig ist ein Querschnitt < 1,5mm^2
Anschluss mit vormontierter 5-adrigen Anschlussleitung
Nur geschultes Kundendienstpersonal damit die Anschlussleitung austauschen.

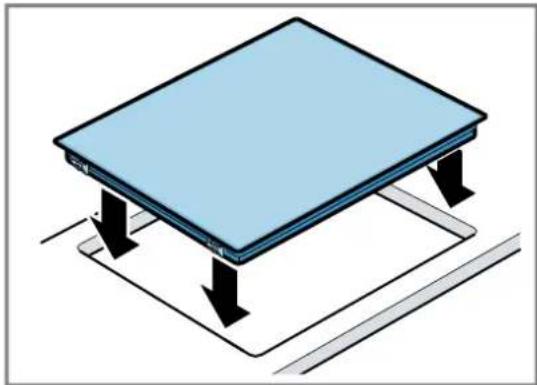

13.6 Kochfeld einsetzen
Die Anschlussleitung nicht einklommen und nicht über scharfe Kanten führen.
- Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.

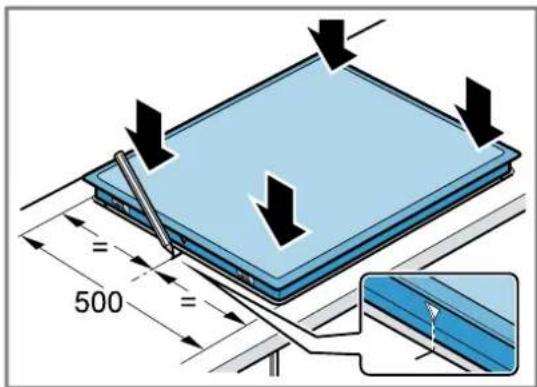

Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.
13.7 Kochfeld ausbauen
- Das Gerät spannungsslo machen.
- Das Kochfeld von unter herausdrucken.
Deksel zo min möglichk oplichten.
