BEDIENUNGSANLEITUNG Orpheus OFW Wamsler

Bedienungs- und Aufstellanleitung

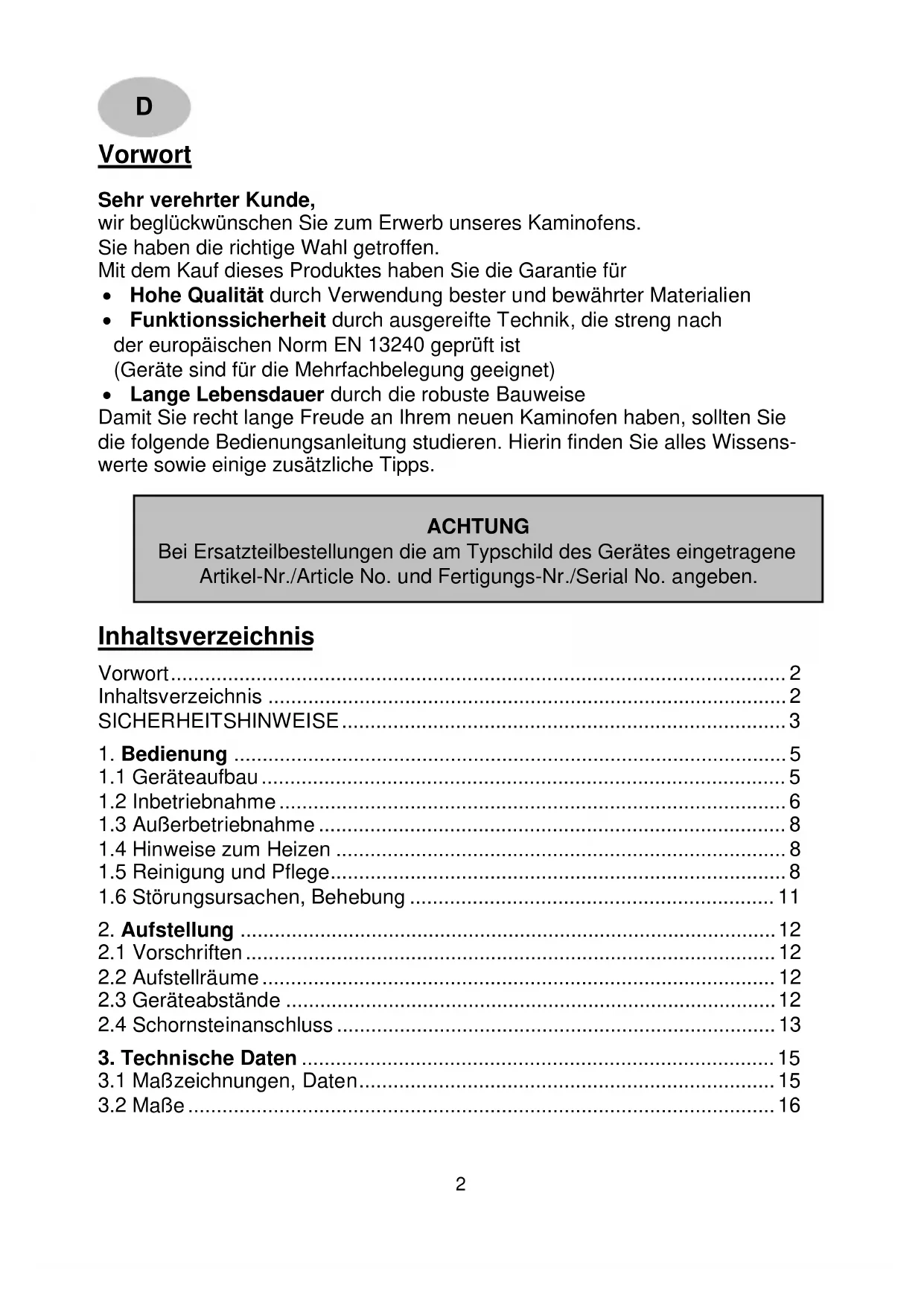

Sehr verehrter Kunde,

wir beglückwūnschen Sie zum Erwerb unseres Kaminofens.

Sie haben die richtige Wahl getroffen.

Mit dem Kauf diesen Produktes haben Sie die Garantie für

• Hohe Qualität durch Verwendung bester und bewährter Materialien
• Funktionssicherheit durch ausgereifte Technik, die streng nach

der europäischen Norm EN 13240 geprüft ist

(Geräte sind für die Mehrfachbelegung geeignet)

• Lange Lebensdauer durch die robuste Bauweise

Damit Sierecht langle Freude an Ihrem neuen Kaminofen haben, sollen den Sie die folgende Bedienungsanleitung studieren. Hierinfinden Sie alles Wissenschafte sowie eine zusätzliche Tipps.

ACHTUNG

Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene

Article-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.

Inhaltsverzeichnis

Vorwort 2
Inhaltsverzeichnis 2
SICHERHEITSHINWEISE 3
1. Bedienung 5
1.1 Geräteaufbau 5
1.2 Inbetriebnahme 6
1.3 Außerbetriebnahme 8
1.4 Hinweise zum Heizen 8
1.5 Reinigung und Pflege 8
1.6 Störungsursachen, Behebung 11
2.Aufstellung 12
2.1 Vorschriften 12
2.2 Aufstellräume 12
2.3 Geräteabstände 12
2.4 Schornsteinanschluss 13
3. Technische Daten 15
3.1 Maßzeichnungen, Daten 15
3.2 MaBe 16

SICHERHEITSHINWEISE

D

1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifi-zierten Fachmann aufstellen und anschlieben. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschlieben sollen, in einwandfreiem Zustand und mind. bis 400^ belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister / Bezirksbeaufträge informieren.
4. Zur einwandfrei Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa Unterdruck aufweisen und damit kurzzeitig 18 Pa detragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollen den die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht übersritten werden und die Turen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Turen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:

a. Naturbelassenes Scheitholz (bis max. 33cm Lange)
b. Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)

1. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollenn spezielle Anzünder oder Holzwolle verwendet werden.

2. Die Verbrennung von Abfallen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zeitungen, Pappe o.a. ist verboten!

3. Beim ersten Anheizen konnte es zu Rauchentwicklung und Geruchsbelastigung kommt. Unbedingt für gute Raumbelüfung sorgen (Fenster und Turen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Soltte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so konnen diese Erscheinungen auch später noch auftreten.
4. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanleitung einzustellen.itte benutzen Sie bei heiBem Gerat die Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.
5. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommt. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außendem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sightbar sein.

6. Verpuffungsgefahr!! Immer vor dem Offnen der Brennraumtüre, zuvor die Luftzufuhr langsam auf Maximum Offnen! Warten Sie nach dem Offnen der Luftzufuhr ausreichend ange. Erst nach dem das Feuer bzw. die Glut auflodert, Offnen Sie die Heiztüre. Wenn Sie nach thisem Muster vorgehen, können Sie safer sein, nie eine Verpuffung erleben zu müssen, Denn sollte wirklich unverbrannten Verbrennungsgas im Brennraum gewesen sein, hatten Sie这点 with thiser Vorgehensweise verhindert. Also, nach jeder Brennstoffaufgabe den Primäreluftregler zuvor gaz Offnen und erst wieder nach entzünden der Brennstoffauflage einstellen.

7. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände abgestellt oder angeleht werden. Sicherheitsabstände beachten!

8. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prufen. Bei unzu-reichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
9. Im Heizbetrieb konnen alle Oberflächen und besonderss die Sichtscheiben sowie die Griffe und Bedieneinrichtungen sehr heißt werden. Machen Sie während des Heizbetriebes anwesende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedieren.
10. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und besonderss darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
11. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommt, so dass die Abgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit einer geringen Brennstoffmenge, am besten mit Holzpane/-Wolle zu befüllen und unter Kontrolle in Betrieb zunehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
12. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrollieren zu halten. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.
13. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sichitterechtzeitigunterAngabe dergenauenArt.Nr.undFert.Nr.anhrenFachhandler. Es sind nur Original Wamsler-Ersatzteile zu verwenden.
14. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, * dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Lufttheizungsbau) durchgeführt werden. Bei unsachgemäß Eingriffen erlösen Gewährleistung und Garantie.
15. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist davon zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m^3 je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm^2 ).
16. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien - seitlich, halten und vorne - eingehalten werden. Diese Abstände enthalten Sie der Bedeutungsanleitung und/oder dem Typenschild.
17. Die Feuerstätte darf nicht verändert werden.
18. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens vorgesehenen Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen (Schornsteinfeger).
19. Bei einem Schornsteinbrand verschlieben Siesofar alle Öffnungen am Gerät und verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu Löschen. Danach unbedingt den Schornstein vom Fachmann überprüfen halten.
20. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals vollig ausgeschlossen und stellt keinen Mangel dar.
21. Speck- und Sandstein ist ein Naturstein,ecause sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation.

1. Bedienung

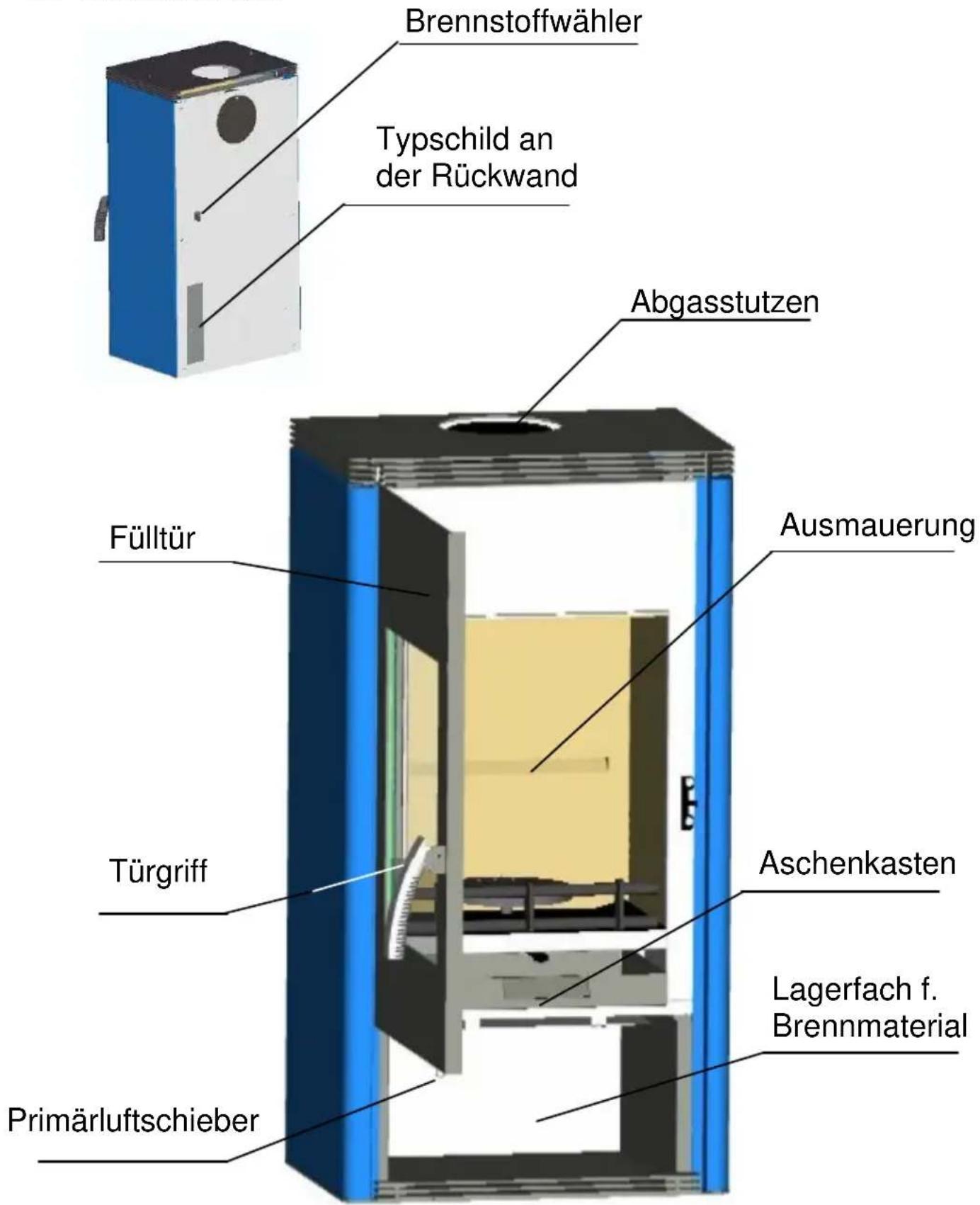

1.1 Geräteaufbau

1.2 Inbetriebnahme

Brennstoffe

Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbrikettes.

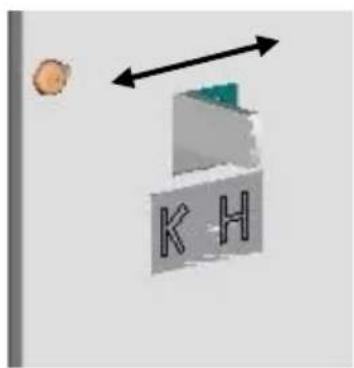

Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite montiert. Bei Holz, Sekundärluftschieber (Brennstoffwähler) auf Stellung 2 „H“ stellen, bei Kohle auf Stellung 1 „K“ stellen.

Brennstoffart	Heizwert ca. kWh/kg
Braunkohlebriketts	5,3 – 5,5
Hartholz	4,0 – 4,2
Weichholz	4,3 – 4,5
Holzbrikett nach DIN 51731	5,0 – 5,2

Nicht zulässige Brennstoffe sind z.B.:

Die Verbrennung von Abfallen, Feinhackschnitzeln, Pellets, Rinden, Spanplattenresten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o. ä. ist verboten. Zum Anzünden sollen Holzwolle oder Grillanzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden!

Achtung!

Beim ersten Anheizen konnte es zu Rauchentwicklung und Geruchsbelastigung kommt. Unbedingt für gute Raumbelüftung sorgen (Fenster und Turen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

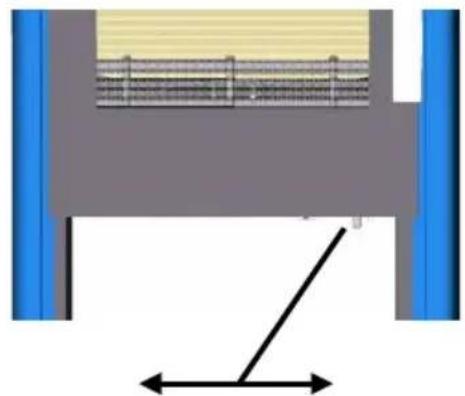

Mit dem Primäreluftschieber konnen Sie die Nennwärmeleistung einstellen. Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufgegeben werden, die Ihrzem zugelassenen bzw. gekauften Gerät entspre-Typenschild).

Verbrennungslufteinstellung:

Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.

Tabelle 1

Brennstoff		Primäreluftschieber Stellung		Brenn-stoffwähler Stellung	Brenn-dauer
		8 kW	6 kW
Anheizen		III	III	H	-
Scheitholz	Nennwär-meleistung	II		H ca. 0,75 h
Braunkoh-lebrikett	Nennwär-meleistung	III		K ca. 1 h
Außerbetriebnahme		I	I	K	-

legen

Anzüden:

6 kW TYP111

NWL Scheitholz max. 1,4 kg, ca. 2-3 petite Scheite pro Füllung bei Anzündvorgang Holz kreuzschlichen, Scheitholzlänge max. 33cm, Durchmesser 05 - 12 cm, Rundlinge spalten,

NWL Braunkohlebrikett max. 1,6 kg (ca. 2 Stk.) auf Grundglut auf

Holzbrikett nach DIN 51731 max. 1,2 kg, evtl. zerkleinern

8 kW TYP101

NWL Scheitholz max. 2,0 kg, ca. 3-4 petite Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichen, Scheitholzänge max. 33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten,

NWL Braunkohlebrikett max. 2,2 kg (ca. 3 Stk.) auf Grundglut auflegen Holzbrikett nach DIN 51731 max. 1,6 kg, elev. zerkleinern

Erstes Anheizen

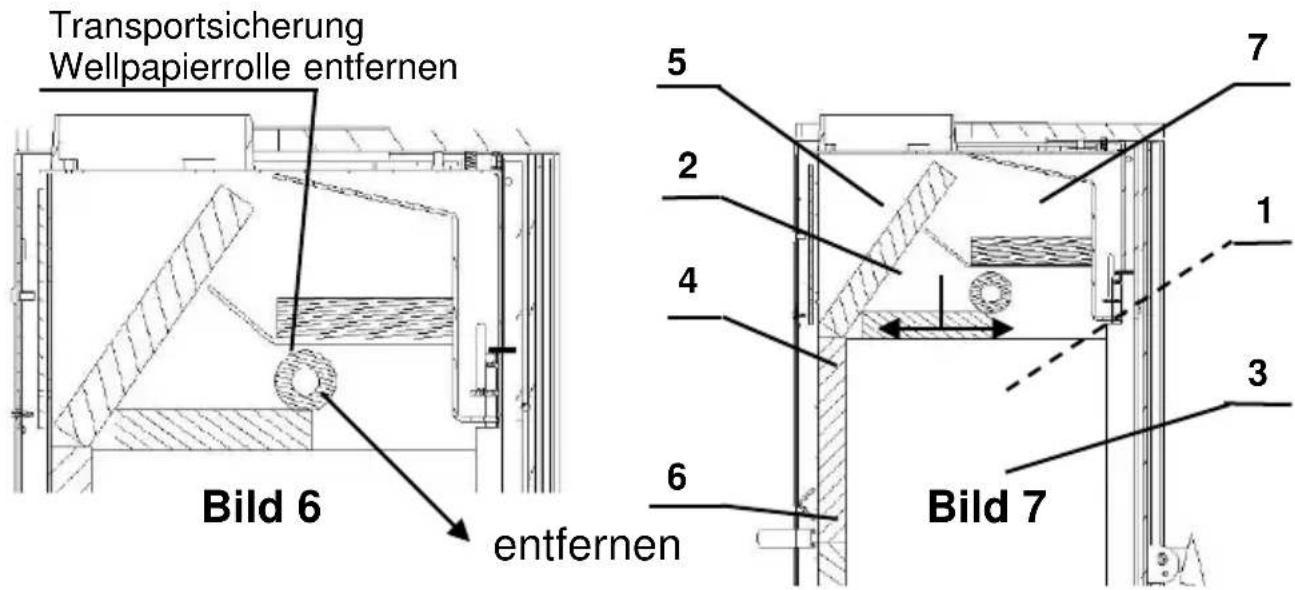

• Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem Feuerraum (Bild 6) Herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rückstandsfrei zu entfernen.

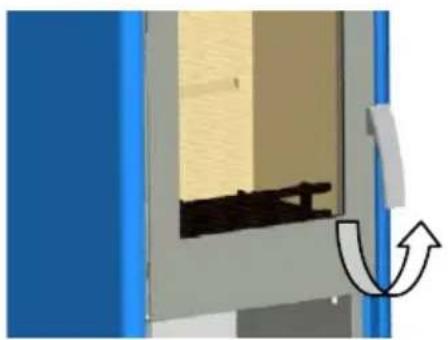

Die Heiztür öffnen durch Hebden des Griffes nach oben (Bild 2). Bei freiem Gerät ist dazu ein isolierter Schutzhandschuh zu benutzen. Den Primäreluftschieber und Brennstoffwahler (Bild 3) entsprechend der Tabelle 1 einstellen.

Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzpane geben. Darauf erst ein kleineres, dann größeres Holz geben, anzüden und Heiztür wieder verschlieben. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primäreluftschieber entsprechend der Tabelle 1 „Verbrennungslufteinstellung" einstehen.

Das ersten Anheizen sollen „sanft" verlaufen, mit geringer Menge Brennmaterial, damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelastigung kommt. Unbedingt für gute Raumbelüfung sorgen (Fenster und Turen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Den Brennstoff nicht in den Brennraum einwerfen, sondern einlagen, daßast die Ausmauerung beschädigt werden kann.

Achtung!

Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommt. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außen dem soll vor dem Öffnen der Tur zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhenden sein, das heißt, es dürfen keine Flammen mehr sightbar sein.

1.3 Außerbetriebnahme

Türen schließen, Primäreluftschieber in geschlossene - Stellung bringen.

Restglut ausbrennen und Ofen abkühlen setzen.

Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!

1.4 Hinweise zum Heizen

Der Kaminofenarf nur mit geschlossener Fuldtur (Heiztur) betrieben werden.
Thesearf nur zum Anheizen, Nachlegen oder Reinigen des Feueraums geoffnet werden (evtl.Zugprobleme bei weiteren am Schornstein angeschlossenen Geraten).

Eine abgestimmt zugeführte Sekundäluft sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie ihren Ofen in der Übergangszeit in Betrieb erhmen, dann prüfen Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesen Zweck halten Sie ein brennendes Zündholz in die ein weniger geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunachst ein sogenannten Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspane/Wolle im Ofen oder in der Reinigungsoffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden (wenn vorhanden), um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäß im kalten Zustand zu entleeren (Bild 4). Bei noch freiem Gerät beiliegenden Schutzhandschuh verwenden.itte beachten Sie davon, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.

Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben wird.

Achtung!

Im Interesse der Luftreinhaltung und dem Ofen sollen die angegebenen max. Brennstoffaufgabemengen nicht übersritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heizleistung solle nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der Primäreluft erfolgen.

1.5 Reinigung und Pflege

Mit richtig Betrieb/Bedienung undgreater Pflege/Wartung erhoven Sie die Wertstabilität und Lebensdauer ihrer Geräte. Sie spare wertvollen Ressourcen und schonen unsere Umwelt und ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte (Bild 7 Nr. 2) nach vorne zuziehen. Dadurch kann der Abgasweg voninnen, oder wenn das Abgasrohr halten wird, von oben gereinigt werden.

Die Umlenkplatte (Bild 7 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zuschieben.

Achtung :

Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sichitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an ihren Fachhändler.

Reinigen Sie ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben Sie danach eine Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem Kuchenpapier auf beiden Seiten der Scheibe.

Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.

Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals vollig ausgeschlossen und stellt keinen Mangel dar.

Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußerten Flächen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollenn nur trocken, vorsichtig und mit einem weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer nicht sightbaren Stelle das Lackverhalten testen. Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspulmittel gehandelt und dann leicht trocken gerieben werden.

Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife und Wasser halten werden.

Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, davon sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation! Schmutz und Fett kann mit Seite und Wasser, keine Kratzer mit Nassschleifpapier (Körnung 240) halten werden.

Achtung: Auf keinen Fall sollenn Sie bei der Pflege Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden!

Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, * dürfen nur durch einen ausgebildeten Fach betrieb (Heizungs- oder Luftheizungsbau) durchgefuhrt werden. Bei unsachgemäßen Eingriffen erlösen Gewährleistung und Garantie.

Holztrocknung und -Lagerung

Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca. 2-3 Jahren. Dazu einzige Hinweise:

• Sie sollen den Holz gebrauchsfertig zersagt und gespalten lagern. Dadurch ist eine rasche Trocknung gewährleistet, Denn keinere Holzstücke trocknen better als Meterspalten.
• Ihr Scheitholz sollenn Sie an einer belufteten, möglichst sonstigen Stelle regengeschützt aufschnitten (idealer weise Südseite).

• Lassen Sie zwischen den einzelnen Holzstößen eine Handbreite Abstand, damit die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.

• Decken Sie ihren Holzstoss keinesfalls mit Plastikfolie ab, sie{lsst die Feuchtingkeit nicht entweichen.

• Stapeln Sie frisches Holz nicht im Keller, da es dört wegen der geringen Luftbewegung ether fault,statt trocknet.
• Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

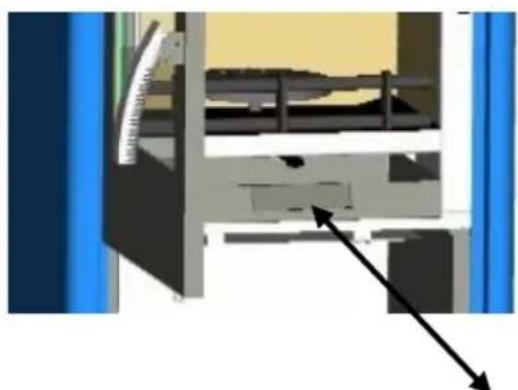

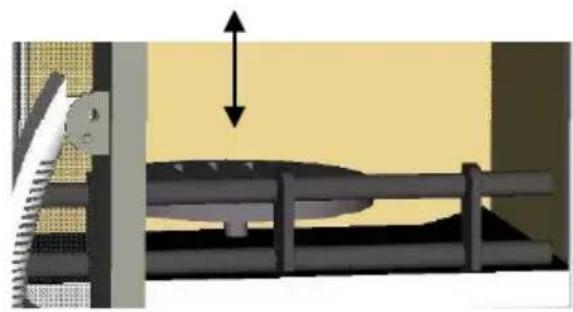

Bild 2

Bild 3

Bild 4

Bild 5

1.6 Störungsursachen, Behebung

Art der Störung	mögliche Ursache	Behebung
Geruchbildung:	Austrocknung der angewen-deten Schutzfarbe. Verdamp-fung von Ölresten	Den Ofen entsprechend der Bedienungsanleitung mehrere Stunden in Kleinstellung be-treiben. Danach für mehrere Stunden auf maximale Leis-tung heizen.
Zu geringe Wärmeab-gabe:	• Geräteleistung zu Klein gewählt. • Zu geringer Schorn-steinzug	• Lassen Sie ihren Wärmebe-darf vom Fachmann kontrol-lieren. • Der erforderliche Schorn-steinzug muss mind. 12 Pa und damit kurzzeitig max. 15 Pa betragen. Kontrollieren Sie ihren Schornstein auf Dichttheit. Die Türen anderer an diesen Schornstein ange-schlossenen Feuerstätten dicht verschreiben. Vor allem auf undichte Schorn-stein- bzw. Reinigungsverschlüsse achten. Eventuell mit senkrechter Anlaufstre-cke anschließen. • Die gesamten Abgasrohr-verbindungenmen müssen gut abgedachtet sein und feuer-fest gedämmt werden. • Dichtung kontrollieren, Tü- ren gut verschreiben. Even-tuell Dichtschnur erneuern setzen. • Nur gut getrocknetes Holz verwenden.
	• Zu langes und undichtes Abgasrohr
	• Undichthieten an der Glas-/Heiz-/Aschentür
	• Verbrennung von zu feuchtem Holz

Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommt. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selbst versuchen mit Wasser zulöschen.

2. Aufstellung

2.1 Vorschriften

Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschlieben. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschreiben都会in, in einwandfreiem Zustand sein.

2.2 Aufstellräume

Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist damit zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügdend Luft nachströmt. Man kann davon ausgegeben, dass dieser durch ein Raumvolumen von mind. 4m^3 je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm^2 ).

2.3 Geräteabstände

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der erharen Umgebung des Ofens sind gegen Hitzeeinwirkung zu schützen.

Einrichtungsgegenstände im Strahlungsbereich

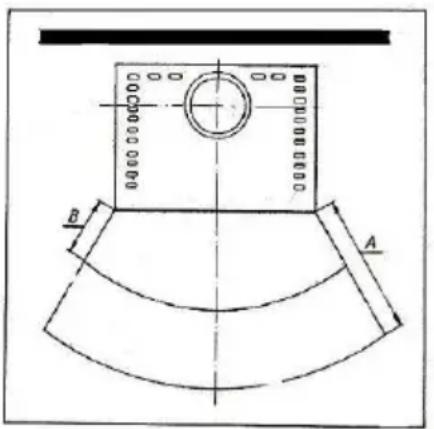

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert sich auf 40 cm (B), wenn ein belufteter Strahlungsschutz vor das zu schützende Bauteil montiert wird (Beispiel siehe Abb. 8)

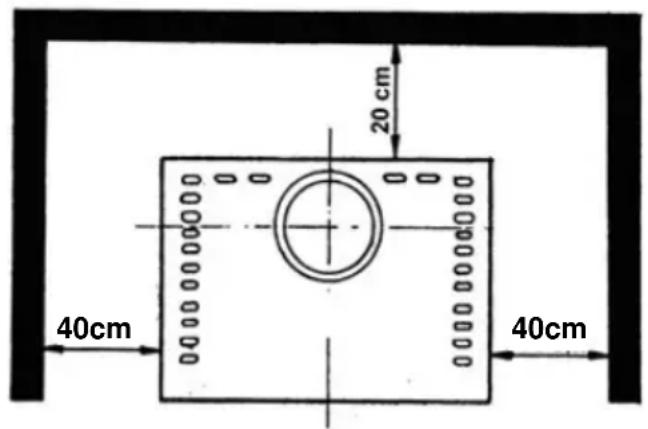

Einrichtungsgegenstände außerhalb des Strahlungsbereichs

Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 40 cm und halten 20 cm untersritten wird.

Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 40~cm betragen (siehe Abb. 9).

Bild 8

Bild 9

Boden unter und vor dem Ofen

Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

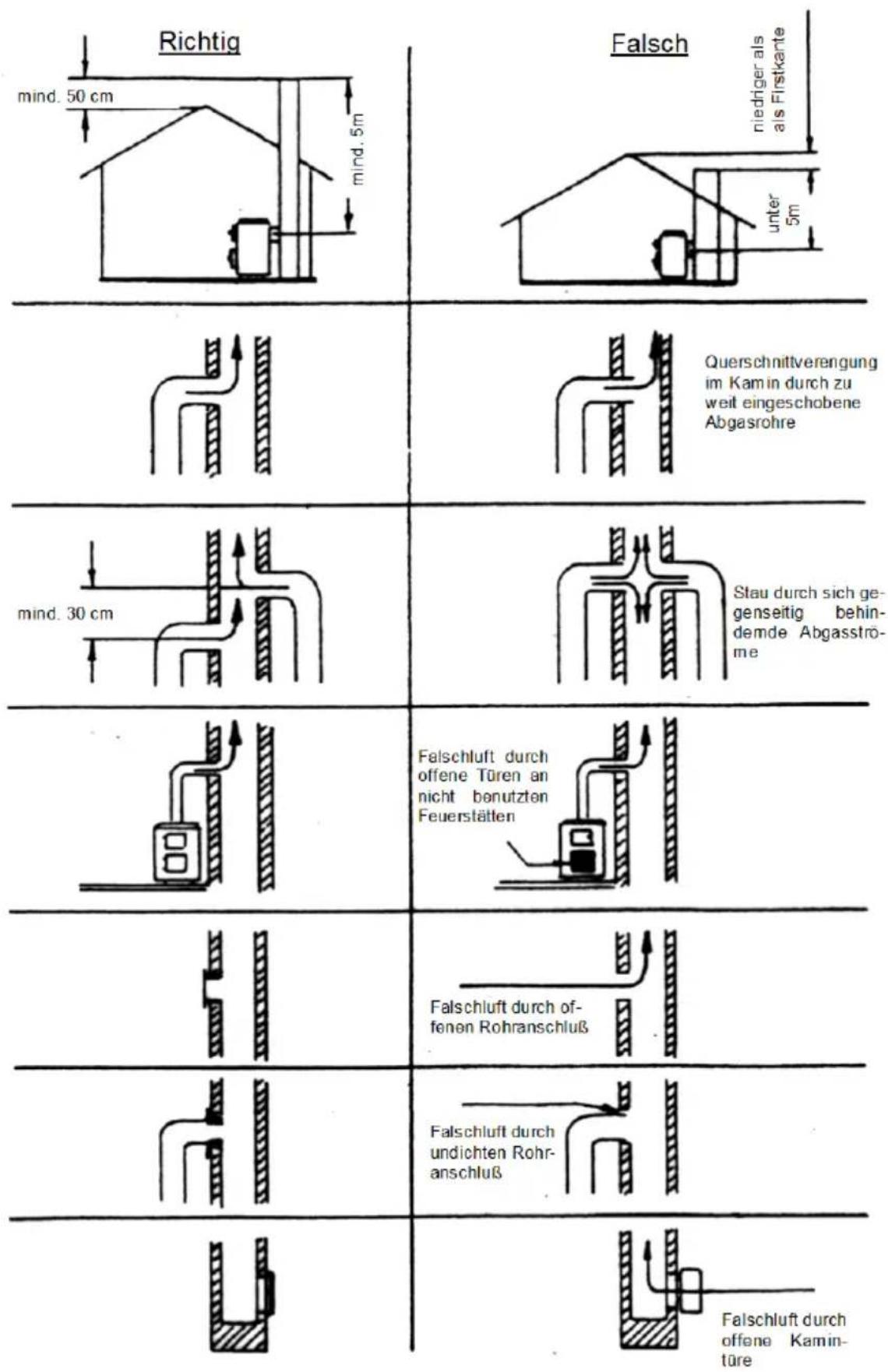

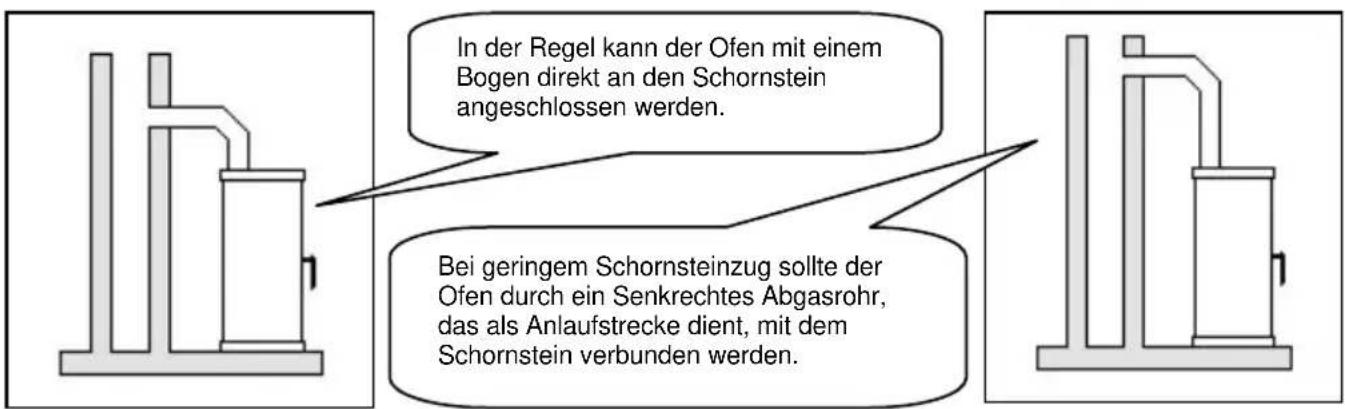

2.4 Schornsteinanschluss

ACHTUNG:

Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-Schornsteinfegermeister zu Rate zuziehen!

Verbindungsstücke müssen am Gerät und unterinander fest und dicht verbunden sein. Sie)dürfen nicht in den freien Schornsteinquerschnitt hineinragen.Das Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Ofen.Waagerechte Verbindungsstücke über 0,5m sollen zum Schornstein hin um 10 Grad ansteigen.Rohre, die nicht wärmegeschützt oder senkrecht ge

fuhrt sind, sollen nicht länger als einen Meter sein.

Es sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie für den Schornstein die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der DIN EN 15287 zu beachten.

Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.

Das Maß X (Abstand zu brennbaren Baustoffen/Materialien) muss nach Angaben des Herstellers des Verbindungsstücks eingehalten werden.

ACHTUNG:

Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung nach EN 13384 / Daten zur Schornsteinberechnung Kapitel 3.1 /

An dem zum Anschluss des Ofens vorgesehen Schornstein dürfen hochstens zwei bis drei weitere Feuerstätten angeschlossen werden.

3. Technische Daten

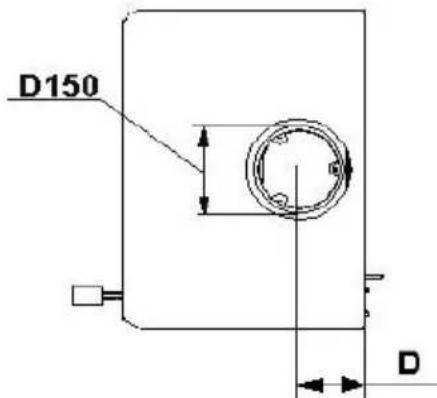

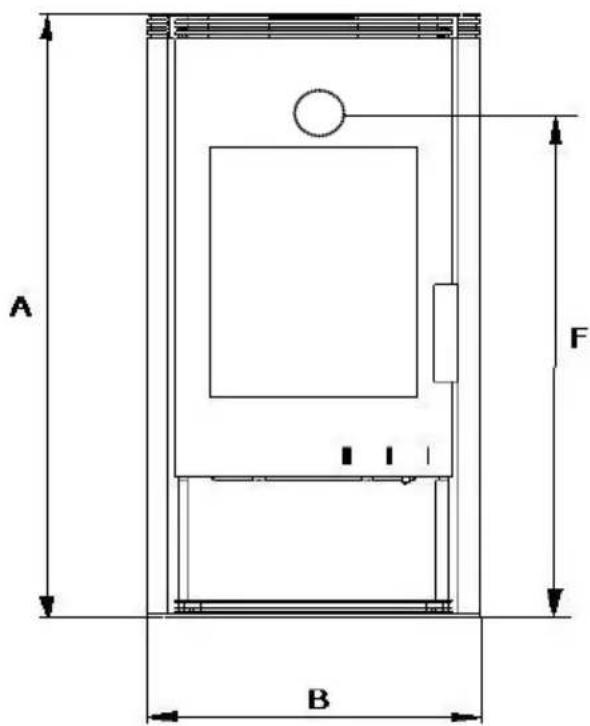

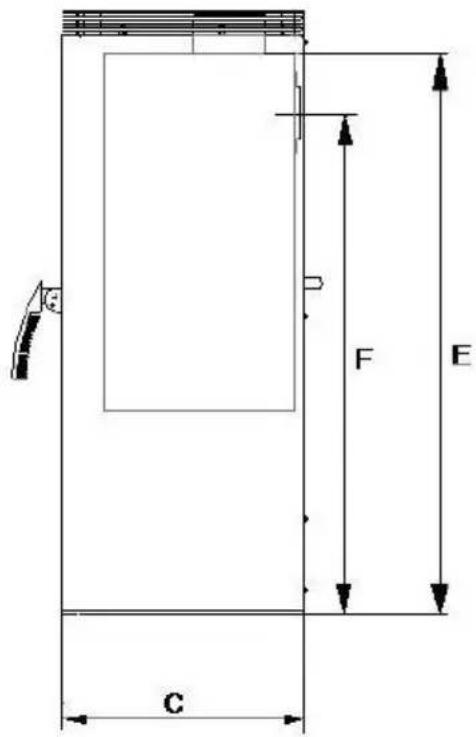

3.1 Maßzeichnungen, Daten

Typ:	TYP11180	TYP10180
	TYP11181	TYP10181
	TYP11182	TYP10182
	TYP11183	TYP10183
	TYP11186	TYP10186
	TYP11187	TYP10187
	TYP11189	TYP10189
Nennwärmeleistung 6 kW 8 kW
Raumheizvermögen m3-bei gänstigen,- -weniger gänstigen, -ungünstigen Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung
Abgaswerte: Brennstoff: Abgasmassenstrom Mittlere Abgastemperatur Mind. Föderdruck bei Nennwärmeleistung Staub (bezogen auf 13% O2) CO (bezogen auf 13% O2) Wirkungsgrad	Scheitholz / BB7" 6,2 / 7,2 g/s 268 / 271°C 12 Pa ≤ 40 mg/m3 ≤ 1250 mg/Nm3 ≥ 81 / ≥ 79 %	Scheitholz / BB7" 7,9 / 8,6 g/s 295 / 316°C 12 Pa ≤ 40 mg/m3 ≤ 1250 mg/Nm3 ≥ 80 / ≥ 78 %

Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen

Typenreihen erfüllt die Anforderung der 1. BlmSchV 2. Stufe, die Österreichische 15a B-VG in Scheitholz und die LRV Schweiz.

3.2 Maße

Art. No.8 kW	Art. No.6 kW	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	kg
W20001018000	W20001118000	1044	550	400	110	997	894	108
W20001018004	W20001118004	1208	550	400	110	997	894	120
W20001018005	W20001118005	1044	550	400	110	997	894	108
W20001018009	W20001118009	1069	550	400	110	997	894	130
W20001018010	W20001118010	1050	550	400	110	997	894	125
W20001018011	W20001118011	1044	550	400	110	997	894	130
W20001018035	W20001118035	1044	550	400	110	997	894	122
W20001018040	W20001118040	1069	550	400	110	997	894	188
W20001018051	W20001118051	1176	560	400	110	996	894	166
W20001018052	W20001118052	1176	560	400	110	996	894	166
W20001018055	W20001118055	1216	560	400	110	996	894	146
W20001018056	W20001118056	1216	560	400	110	996	894	146
W20001018058	W20001118058	1053	560	400	110	996	894	138
W20001018059	W20001118059	1053	560	400	110	996	894	138
W20001018101	W20001118101	1044	600	524	134	997	894	112
W20001018102	W20001118102	1205	600	546	132	997	894	130
W20001018110	W20001118110	1231	600	524	132	997	894	232
W20001018115	W20001118115	1231	600	524	132	997	894	232
W20001018130	W20001118130	1240	610	524	134	1170	1067	118
W20001018181	W20001118181	1064	612	530	132	994	891	89
W20001018215	W20001118215	892	600	400	107	833	730	106
W20001018248	W20001118248	1210	600	400	107	833	730	195
W20001018255	W20001118255	1231	600	400	107	833	730	195
W20001018310	W20001118310	1068	600	490	110	997	894	133
W20001018315	W20001118315	1068	600	490	110	997	894	133
W20001018340	W20001118340	1068	640	490	110	997	894	180
W20001018343	W20001118343	1234	600	490	110	997	894	206
W20001018630	W20001118630	1070	560	525	127	997	894	155
W20001018740	W20001118740	1054	610	528	110	997	869	172
W20001018940	-	1111	590	495	115	999	896	143
W20001018970	W20001118970	1068	580	522	110	999	896	115

Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

9-24-432

Ser 2/23

Die technische Spezifikation des geprüften Musters A vizsgalt minta fbb muszaki jelimzoi:

Geprüfter Typ: Beta 10180 - 10189 / Béta (Raumheizer)
Vizsgalt tipus: Béta 10180 - 10189 / Béta (Helyiség fûtô)

Nennwärmeleistung: 8 kW
Növleges teljesitmény:

Abgasstutzen 150 mm Fustcsocslakozas

Luftzugsbedarf: 12 Pa Huzatigeny:

Abstand zu brenbaren Bauteilen Tavolsag az egheto anyagoktol

hinten/ hátul 20 cm seitlich/ öldalt 40 cm vornel / eðl 80 cm

Beigelegten Unterlagen: technische Dokumentation und Zeichnungen A vizsgalt mintahoz becsatolt dokumentaciok: muszaki dokumentaciok es rajzok

Die ausfuhrliche Beschreibung des Kaminofens enthalt die Dokumentation des Herstellers. A kandello részfeles leirasat a gyartodokumentacionjartalmazza.

Die o.g. Feuerstätte hat mit den Prüfbrenstoffen Buchenscheitholz, Braunkohlenbrikets und Profilholz die Anforderungen der DIN EN 13240:2005 erfüllt.
A fenti fūtokészülk būkk hasába, barnaszénbrikett és profilfa vizsgálati tuzelóanyaggal teljesiti az MSZ EN 13240:2005 kovetelményeit.

Die technische Spezifikation des geprüften Musters A vizsgalt minta fobb muszaki jellemzoi:

Geprüfter Typ: 11180-11189 (Raumheizer)

Vizsgalt tipus: 11180-11189 (Helyiseg futo)

Nennwärmeleistung: 6 kW

Abgasstutzen: 150 mm

Raumheizvermögen m3: Zeitbrand: 115/68/45 nach DIN 18893

(günstigen/ weniger günstigen/ ungünstig)

Luftzugsbedarf: 12 Pa

Huzatigeny:

Masse: 108 kg

Tomeg:

Wirkungsgrad : Holz: 82,0 % ; BB7": 79,7 %

Hatasfok: FA: 82,0%; Szén: 79,7%

Abgasstutzentemperatur: Holz: 268°C; BB7°: 271°C

Fustgaz homersekdet a fustcsonkban: FA: 268°C; Szen: 271°C

Abgasmassenstrom: Holz: 6,2 g/s; BB7": 7,2 g/s

Fustgaz terfogataram: Fa: 6,2 g/s; Szén: 7,2 g/s

Abstand zu brennbaren Bauteilen

seitlich/oldalt 40cm

VORNE/ eIOL 80 cm

Beigelegten Unterlagen: technische Dokumentation und Zeichnungen

Die ausfuhrliche Beschreibung des Kaminofens enthalt die Dokumentation des Herstellers.

Die o.g. Feuerstätte hat mit den Prübfrenstoffen Buchenscheitholz, Braunkohlenbriketts und Profilholz die Anforderungen der DIN EN 13240:2005 und EN 13240 Berichtigung 1:2008-06 erfüllt.

A fenti futokszulk bukk hasabfa, barnaszénbrikett es profila vizsgalati tuzelanyaggal teljesiti az MSZ EN 13240:2005 kovetelmenyeit.

WAMSLER

Haus - und Kuchentechnik GmbH

Adalperostraße 86

D-85737 Ismaning

Telefon [phone]

Telefax [phone]

www.wamsler.eu

Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

Foreword

Dear Customer!

Haus - und Kuchentechnik GmbH

Adalperostraße 86

D-85737 Ismaning

Telefon [phone]

Telefax [phone]

www.wamsler.eu

Art. Nr. 130804

Ausgabe: 09.2018-v14

Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
