Produkttyp	Babyphone (Babyüberwachung) kabellos
Marke	PHILIPS
Modell	SBCSC366/00C
Netzteil	2 Netzadapter 9 V DC, 200 mA inklusive
Batterien Sender (Baby)	4 LR6 1,5 V Batterien (nicht enthalten)
Batterien Empfänger (Eltern)	4 wiederaufladbare NiCad 1,2 V Batterien (enthalten)
Betriebsspannung	6-9 V DC
Übertragungsfrequenz	40,670 MHz / 40,695 MHz (2 Kanäle)
Maximale Reichweite	150 Meter unter idealen Bedingungen
Betriebsdauer Sender	Bis zu 30 Stunden
Betriebsdauer Empfänger	Bis zu 5 Stunden
Hauptfunktionen	Audioüberwachung, Gegensprechfunktion, Lautstärkeanzeige (LED), Raumthermometer, Kanalauswahl, VOICE-Modus, manuelle Übertragung (TALK), wiederaufladbar
Leuchtanzeigen	Anzeige TRANSMIT (grün), CHARGE (rot), POWER (rot blinkend), LEVEL (mehrere grüne LEDs)
Gürtelclip	Abnehmbarer Gürtelclip am Empfänger
Sicherheit	Sender außerhalb der Reichweite des Kindes aufbewahren, nicht im Bett oder Laufstall platzieren
Pflege	Mit einem trockenen Tuch reinigen; keine Scheuermittel verwenden
Lieferumfang	Sender, Empfänger, Ladestation, 2 Netzadapter, 4 wiederaufladbare NiCad-Batterien (im Empfänger), Gürtelclip, Bedienungsanleitung
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - SBCSC366/00C PHILIPS

Wie installiere ich das Babyphone PHILIPS SBCSC366/00C?

Schließen Sie einen Netzadapter an den Sender (Babegerät) und den anderen an die Ladestation des Empfängers (Elterngerät) an. Stellen Sie den Sender auf VOICE-Modus in der Nähe des Babybetts und den Empfänger auf die Ladestation. Schalten Sie den Empfänger auf ON und stellen Sie die Lautstärke ein.

Welche Batterietypen werden für den Sender und Empfänger verwendet?

Für den Sender verwenden Sie 4 LR6 1,5 V Batterien (nicht enthalten). Für den Empfänger verwenden Sie AUSSCHLIESSLICH die mitgelieferten wiederaufladbaren NiCad (R6) Batterien. Verwenden Sie niemals andere Batterietypen im Empfänger.

Wie lade ich den Empfänger (Elterngerät) auf?

Legen Sie den Empfänger in die an das Stromnetz angeschlossene Ladestation. Die rote CHARGE-Anzeige leuchtet auf. Die vollständige Aufladung der entladenen Batterien dauert 12 bis 14 Stunden.

Warum blinkt die POWER-Anzeige rot und ein Piepton ertönt?

Dies zeigt an, dass die Batterien erschöpft sind. Schließen Sie das Gerät an das Stromnetz an oder ersetzen Sie die Batterien gemäß den Anweisungen.

Was ist die maximale Reichweite des Babyphones?

Die maximale Reichweite beträgt 150 Meter unter idealen Bedingungen (ohne Hindernisse). Bei schlechtem Empfang nähern Sie die Geräte an oder wechseln Sie den Kanal.

Wie verwende ich die Gegensprechfunktion (mit Baby sprechen)?

Halten Sie die TALK-Taste am Empfänger gedrückt und sprechen Sie deutlich in das Mikrofon (Abb. 1.1). Der Ton wird über den Lautsprecher des Senders wiedergegeben. Stellen Sie sicher, dass sich der Sender nicht im Übertragungsmodus befindet.

Wie behebe ich ein Resonanzproblem (hohes Pfeifen)?

Entfernen Sie die beiden Geräte voneinander. Platzieren Sie sie nicht zu nah, um Resonanz zu vermeiden.

Wie wechsle ich den Kanal bei schlechtem Empfang?

Stellen Sie den Kanalwahlschalter (Abb. 1.2 und 1.6) an beiden Geräten auf die andere Position (1 oder 2). Achten Sie darauf, dass sie auf den gleichen Kanal eingestellt sind.

Wie verwende ich die visuelle Lautstärkeanzeige?

Schalten Sie den Empfänger auf ON und stellen Sie die Lautstärke auf Minimum. Die grünen LEVEL-Leuchtanzeigen leuchten proportional zum vom Sender aufgenommenen Schall und ermöglichen eine visuelle Warnung ohne Ton.

Was tun, wenn das Babyphone nach der Installation nicht funktioniert?

Überprüfen Sie, ob die Adapter richtig angeschlossen sind (CHARGE-Anzeige leuchtet) und die Batterien korrekt eingelegt sind. Stellen Sie sicher, dass der Sender auf VOICE-Modus ist und beide Geräte auf dem gleichen Kanal sind. Führen Sie einen Übertragungstest durch, indem Sie in den Sender sprechen.

BEDIENUNGSANLEITUNG SBCSC366/00C PHILIPS

Deutsch......Seite 22

Illustrationen 3

Technische Daten 34-35

Deutsch

Technische gegevens....34-35

Nederlands

Svenska......sida 28

Illustrationer 3

Tekniska Data 34-35

Svenska

Suomi sivu 31

Kuvat....3

Tekniset tiedot 34-35

Suomi

1. ALLGEMEINES ......22
2. KURZANLEITUNG......22
3. STROMVERSORGUNG......22-23
4. BETRIEB....23-24
   TECHNISCHE DATEN....34-35
   ABBILDUNGEN....3

EINLEITUNG

Herzlichen Glückwunsch! Mit dem 'Baby-phone SBC SC366' haben Sie soeben ein drahtloses Gerät gekauft, mit dem Sie Ihr Kind überwachen können, ganz gleich, wo Sie sich gerade in Ihrem Haus oder sogar außerhalb aufhalten. Das Gerät wurde ordnungsgemäß geprüft und entspricht allen geltenden Vorschriften und Normen. Dank der aufladbaren Batterien ist das Gerät auch bei Stromausfall jederzeit betriebsbereit.

Hinweis: Der elektronische 'Baby-phone' ist ein nützliches Hilfsmittel für Eltern, welches eines gewissenhafte persönliche Aufsicht jedoch nicht ersetzen kann und soll.

2. KURZANLEITUNG

KURZANLEITUNG

1. Einen Netzstecker in die Baby-Einheit und den anderen in den Batterieladeständer der Eltern-Einheit stecken (Abb. 2).
2. Die Baby-Einheit auf 'VOICE' (Sprache) schalten (Abb. 1.7) und in die Nähe des Kinderbetts stellen.
3. Die Eltern-Einheit in den Batterieladeständer stecken (Abb. 2).
4. Die Eltern-Einheit auf 'ON' schalten und eine ausreichende Lautstärke einstellen (Abb. 1.4).
5. Wird ein Geräusch von dem Kind oder aus dessen Nähe erfaßt, wird es zur Eltern-Einheit übertragen.
6. An der Eltern-Einheit die Lautstärke nach Bedarf regeln.

3. STROMVERSORGUNG

NETZBETRIEB

• Überprüfen Sie, ob die auf dem Netzstecker angegebene Netzspannung mit der lokalen Netzspannung übereinstimmt. Wenn nicht, wenden Sie sich an Ihren Händler oder an das Philips Info Center.
• Einen Netzstecker gemäß Abb. 2 in die Baby-Einheit stecken.
• Die Eltern-Einheit in den Batterieladeständer stecken und gemäß Abb. 2 den Netzstecker einstecken.
• Ist der Netzstecker ordnungsgemäß eingesteckt, leuchtet am Batterieladeständer die rote Anzeige CHARGE (Laden) auf.

BATTERIEBETRIEB

(Batterien nicht mitgeliefert)

Baby-Einheit (Batterien nicht mitgeliefert)

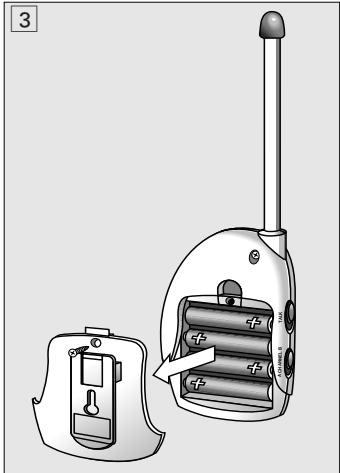

- Für volkommen drahtlosen Betrieb in die Baby-Einheit (gemäß Abb. 3) Batterien einlegen.

Eltern-Einheit (Batterien mitgeliefert)

- In der Eltern-Einheit befinden sich bereits aufladbare Batterien.

- Sollen die Batterien optimal ausgenutzt werden, achten Sie darauf, daß die Batterien in der Eltern-Einheit vollständig verbraucht und regelmäßig wieder aufgeladen werden.

3. STROMVERSORGUNG

Hinweise:

• Baby- und Eltern-Einheit zeigen an, wenn die Batterien verbraucht sind. In diesem Fall ertönt ein Piepton und die rote Anzeige 'POWER' beginnt zu blinken.
• Zum Schonen der Batterien sollten Sie die Einheiten über die Netzstecker an das Netz anschließen.
• Bei angeschlossenen Netzsteckern und eingelegten Batterien werden die Einheiten vom Netz gespeist. Bei Stromausfall schalten sie automatisch auf Batteriebetrieb um.

WICHTIG:

• In der Eltern-Einheit befinden sich bereits Batterien. Verwenden Sie NUR aufladbare NiCad-Batterien (R6). LEGEN SIE IN DIE ELTERN-EINHEIT KEINE ANDEREN BATTERIEN EIN!
• Verwenden Sie für die Baby-Einheit nur Originalbatterien PHILIPS LR6 POWERLIFE.

4. BETRIEB

BETRIEB (Abb. 4)

Baby-Einheit

• Überprüfen Sie, ob der Netzstecker ordnungsgemäß eingesteckt ist oder Batterien eingelegt sind.
• Legen Sie die Baby-Einheit in die Nähe des Kinderbetts. Achten Sie darauf, daß das Mikrophon optimal ausgerichtet ist, um Geräusche des Kindes aufzufangen.

WICHTIG!

Achten Sie darauf, daß die Baby-Einheit stets außerhalb der Reichweite des Kindes liegt. Legen Sie die Baby-Einheit nie in das Kinderbett oder Laufgitter!

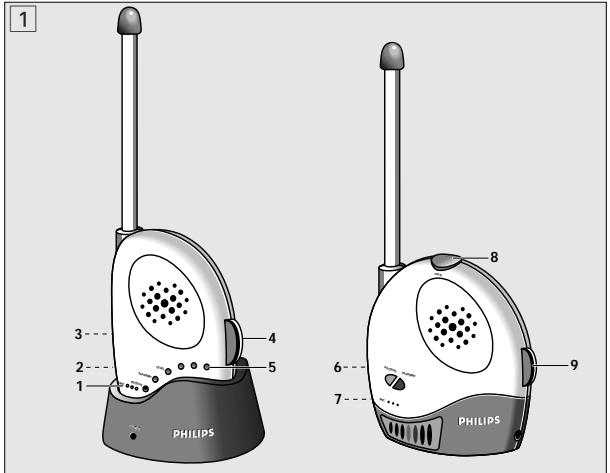

• Den Betriebsartenschalter auf VOICE stellen (Abb. 1.7).
• Nimmt das eingebaute Mikrophon ein Geräusch auf, wird es automatisch von der Baby-Einheit übertragen. Die Übertragung endet, wenn kein Geräusch mehr registriert wird. Während der Übertragung leuchtet die grüne Anzeige TRANSMIT.
• Die Baby-Einheit verfügt auch über eine Taste für manuelles Senden (TALK Abb. 1.8). Diese Funktion ist sowohl in der Betriebsart VOICE als auch in OFF-Stellung möglich. Manuelles Senden:
  • Die Taste TALK drücken und halten und in das Mikrophon sprechen.
  – Die grüne Anzeige 'TRANSMIT' leuchtet.
• Die Sprachübertragung dauert solange, bis die Taste TALK losgelassen wird.

Eltern-Einheit

• Überprüfen Sie, ob der Netzstecker ordnungsgemäß in den Batterieladeständer eingesteckt ist oder Batterien eingelegt sind.
• Eingelegte aufladbare Batterien werden von der Eltern-Einheit nur genutzt, wenn der Strom ausfallt oder wenn die Einheit nicht in den Ständer eingesteckt ist.
  • Die Eltern-Einheit in den Batterieladeständer stecken und in der eigenen Nähe aufstellen.
• Ist der Netzstecker ordnungsgemäß eingesteckt, leuchtet am Batterieladeständer die rote Anzeige CHARGE auf.
• Die Eltern-Einheit in den Ständer stecken und in Hörreichweite aufstellen. Die Eltern-Einheit auf ON schalten und eine ausreichende Lautstärke einstellen (Abb. 1.4).
• Wird ein Geräusch von der Baby-Einheit empfangen, ist es über den eingebauten Lautsprecher der Elterneinheit zu hören.
  • Die Lautstärke nach Bedarf regeln.

Die Eltern-Einheit kontrolliert das empfangene Signal. Ist die Qualität schlecht, ist das Signal blockiert.

In diesem Fall ist folgendes zu tun:

• Stellen Sie die Eltern-Einheit näher an die Baby-Einheit, um den Geräuschempfang wiederherzustellen.
• Bei optimalen Bedingungen beträgt die maximale Entfernung 150 m.

Hinweise:

• Überprüfen Sie, ob die Baby-Einheit auf VOICE geschaltet ist!
• Achten Sie während des Betriebs auf genügende Entfernung zwischen Baby- und Eltern-Einheit. Anderenfalls kommt es zu Störungen (hohe Töne).

4. BETRIEB

WICHTIG!

Kontrollieren Sie vor Benutzung des Gerätes die Gerauschübertragung, um festzustellen, ob das Gerät funktioniert oder ob die Einheiten zu weit voneinander entfernt sind. Nach dieser ersten Kontrolle sollte die

Geräuschübertragung regelmäßig wie folgt überprüft werden:

Lassen Sie einen Erwachsenen sanft in die Baby-Einheit sprechen.

Aus dem Kinderzimmer gesendete Geräusche müssen über die Eltern-Einheit deutlich in einem anderen Zimmer hörbar sein.

KANALWAHL

- Zur drahtlosen Signalübertragung kann das Gerät zwei Kanäle nutzen. Ist die Tonqualität sehr schlecht oder werden andere Funksignale empfangen, probieren Sie bitte den anderen Übertragungskanal wie folgt aus:

- Schalten Sie den Kanalwähler an beiden Einheiten auf den anderen Kanal (Abb. 1.2 und 1.6).

Hinweis: Achten Sie stets darauf, daß der Kanalschalter an beiden Einheiten in derselben Stellung steht. So wird optimaler Empfang sichergestellt.

OPTISCHE GERÄUSCHANZEIGE

Die Eltern-Einheit verfügt über eine Geräuschanzeige, die die Eltern optisch darauf aufmerksam macht, daß das Baby schreit, ohne daß Geräusche über den Lautsprecher zu hören sind. Die optische Geräuschanzeige funktioniert wie folgt:

• Überprüfen Sie, ob die Baby-Einheit auf VOICE geschaltet ist.
  • Die Eltern-Einheit auf ON schalten und den Lautstärkeregler auf minimale Lautstärke stellen (Abb. 1.4).
  – Die rote Anzeige POWER leuchtet auf.
• Wird von der Baby-Einheit ein Geräusch empfangen, leuchten die grünen Geräuschanzeigen LEVEL (Abb. 1.5). Je lauter das Geräusch, um so mehr Anzeigen (LEDs) leuchten.

RAUMTEMPERATURANZEIGE

In die Baby-Einheit ist ein Thermometer eingebaut, mit dem die Temperatur im Kinderzimmer gemessen wird. Die grün angezeigte Temperatur ist die aktuelle Raumtemperatur.

AUFLADBARKEIT

Die Batterien der Eltern-Einheit sind aufladbar. Sind sie verbraucht, können sie im Batterieladeständer wie folgt problemlos aufgeladen werden:

• Überprüfen Sie, ob der Netzstecker ordnungsgemäß in den Batterieladeständer eingesteckt ist.
• Ist dies der Fall, leuchtet am Batterieladeständer die rote Anzeige CHARGE.
  • Die Eltern-Einheit in den Batterieladeständer stecken. Die Batterien werden nun aufgeladen.
• Bei vollkommen verbrauchten Batterien dauert das vollständige Aufladen bis zu 12 - 14 Stunden.

GEGENSPRECHFUNKTION

Die Eltern-Einheit verfügt auch über eine Gegensprechfunktion, d. h. die Eltern können über die Eltern-Einheit mit dem Kind sprechen. Der 'Baby-phone' verfügt somit über Eigenschaften einer Wechselsprechanlage. Diese Funktion wird wie folgt eingestellt:

• Den Empfänger an der Baby-Einheit auf ON schalten und mit dem Lautstärkeregler eine ausreichende Lautstärke einstellen (Abb. 1.9)
  • Die Taste TALK (Abb. 1.3) auf der Eltern-Einheit drücken und festhalten und deutlich in das Mikrophon sprechen (Abb. 1.1).
• Von der Eltern-Einheit wird das Signal gesendet. Über den Lautsprecher der Baby-Einheit ist das empfangene Signal zu hören.
  – Die Lautstärke nach Bedarf regeln.

Hinweise:

• Sprechen über die Eltern-Einheit ist nur möglich, wenn die Eltern-Einheit kein Signal empfängt!
• Die Baby-Einheit kann ein Signal nur empfangen, wenn sie nicht gerade Geräusche sendet.
• Schalten Sie den Empfänger der Baby-Einheit nach Nutzung der Gegensprechfunktion mit dem Lautstärke-regler wieder auf OFF (Abb. 1.9). So sparen Sie Strom.

GÜRTELHALTER

Sind die Batterien vollkommen geladen, können die Vorteile dieses drahtlosen Gerätes optimal genutzt werden. (Volle Bewegungsfreiheit in Wohnung, Haus und Garten. Mit dem Gürtelhalter kann die Einheit problemlos überall mit herumgetragen werden. Der Halter läßt sich leicht an der Eltern-Einheit anbringen und wieder abnehmen (Abb. 5).

1. ALGEMEEN

INHOUDSOPGAVE

1. ALGEMEEN ......25
2. VERKORTE HANDLEIDING .....25
3. STROOMVOORZIENING....25-26
4. BEDIENING....26-27 TECHNISCHE GEGEVENS....34-35 ILLUSTRATIES....3

INLEIDING

• 4 Batterien à 1,5 V, LR6 (nicht mitgeliefert)
• 4 Batterien à 1,5 V, NiCad (mitgeliefert)
• Netzstecker 9 V Gleichspannung, 200 mA (zwei Stecker mitgeliefert)
  Betriebsspannung: 6 - 9 V Gleichspannung
  Betriebszeit der Batterien:
• Sender: bis zu 30 Stunden
• Empfänger: bis zu 5 Stunden
  Sendefrequenz:
• 40,67 MHz / 40,695 MHz
