GZVM 700HRXII - LCD-Bildschirm Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Fahrzeug-LCD-Monitor
Marke	Ground Zero
Modell	GZVM 700HRXII
Bildschirmgröße	18 cm (7 Zoll) Diagonale
Bildformat	16:9
Auflösung	480 x 234 Pixel
Videosystem	PAL/NTSC automatisch
Videoeingänge	2 (AV1 und AV2)
Audioeingang	1 (Stereo-Audiobuchse)
Bildfunktionen	Helligkeit, Kontrast, Farbe, Farbton
Anzeigemodi	16:9 und 4:3
Bildrotation	Ja (180°)
Fernbedienung	Infrarot inklusive
IR-Sender	Doppelt integriert
OSD-Anzeige	Ja (Bildschirmmenü)
Stromversorgung	12V DC (Fahrzeugbatterie)
Stromkabel	Rot (+12V), Schwarz (Masse), Grün (Rückwärtsgang)
Automatische Umschaltung	Rückwärtsgang-Erkennung an AV2
Installation	Montage mit beiliegendem Rahmen
Sicherheit	Nicht während der Fahrt verwenden, Feuchtigkeit vermeiden, nicht öffnen
Wartung	Mit einem weichen, trockenen Tuch reinigen
Garantie	Entspricht den gesetzlichen Rechten, Rücksendung in Originalverpackung mit Rechnung

Häufig gestellte Fragen - GZVM 700HRXII Ground Zero

Wie groß ist der Bildschirm des GZVM 700HRXII?

Es handelt sich um einen 7-Zoll (18 cm) TFT-LCD-Bildschirm im Format 16:9.

Welche Videosignaltypen sind kompatibel?

Das Gerät unterstützt die Systeme PAL und NTSC mit automatischer Umschaltung.

Wie schließe ich eine Rückfahrkamera an?

Schließen Sie die Kamera an den AV2-Eingang an und verbinden Sie das grüne Kabel (Rückwärtsgang) mit dem Rückfahrlicht des Fahrzeugs. Der Bildschirm schaltet automatisch auf AV2 um, wenn der Rückwärtsgang eingelegt wird.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Menütaste, verwenden Sie die Tasten + und - zum Navigieren, und stellen Sie dann Helligkeit und Kontrast im OSD-Menü ein.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Power-Taste), ob die 12V-Stromversorgung korrekt ist, ob die Videokabel richtig angeschlossen sind und ob die Quelle aktiv ist.

Kann ich diesen Bildschirm zum Fernsehen verwenden?

Der Bildschirm hat keinen integrierten Tuner. Er zeigt Signale von externen Quellen an, die an die AV1/AV2-Eingänge angeschlossen sind.

Wie wechsle ich zwischen den Eingängen AV1 und AV2?

Verwenden Sie die Mode-Taste, um den Eingang zu wählen, oder gehen Sie ins Menü und wählen Sie 'Select Video'.

Gibt es eine Bildrotationsfunktion?

Ja, im Menü können Sie die Rotation aktivieren, um das Bild um 180° zu drehen.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit 12V DC (Fahrzeugbatterie). Verwenden Sie das rote Kabel für +12V, schwarz für Masse.

Was tun bei Fehlfunktion?

Lesen Sie den Abschnitt 'Im Problemfall' im Handbuch. Wenn das Problem weiterhin besteht, kontaktieren Sie den Ground Zero Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

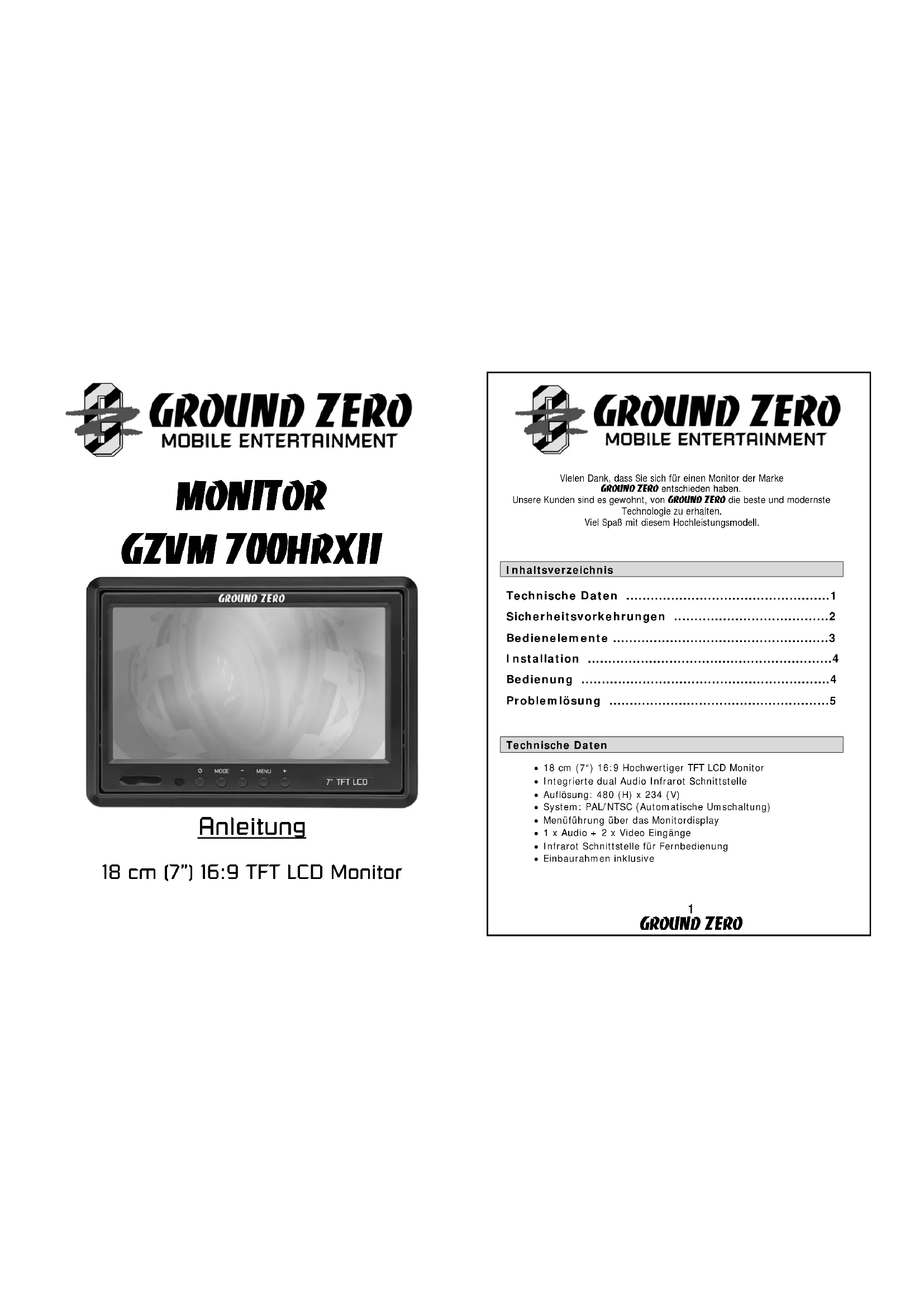

BEDIENUNGSANLEITUNG GZVM 700HRXII Ground Zero

Vielen Dank, dass Sie sich für einen Monitor der Marke

GROUND ZERO entschieden haben.

Unsere Kunden sind es gewohnt, von GROUND ZERO die beste und modernste

Technologie zu erhalten.

Viel Spaß mit diesem Hochleistungsmodell.

Inhaltsverzeichnis

Technische Daten 1

Sicherheitsvorkehrungen 2

Bedienelemente ....3

Installation 4

Bedienung 4

Problemlösung 5

Technische Daten

• 18 cm (7") 16:9 Hochwertiger TFT LCD Monitor
- Integrierte dual Audio Infrarot Schnittstelle
• Auflösung: 480 (H) x 234 (V)
- System: PAL/NTSC (Automatische Umschaltung)
- Menüführung über das Monitordisplay
• 1 x Audio + 2 x Video Eingänge
• Infrarot Schnittstelle für Fernbedienung
• Einbaurahmen inklusive

GROUND ZERO

Sicherheitsvorkehrungen

Unsachgemäße Behandlung und das Ignorieren der folgenden Anleitung kann Schäden verursachen!

• Bedienen Sie den Monitor nicht und sehen Sie keine Filme während Sie fahren. Durch die Ablenkung könnten Verkehrsunfälle verursacht werden.
• Bringen Sie den Monitor in keiner Position an, die das Blickfeld des Fahrers behindern könnte und positionieren Sie den Monitor nicht in der Nähe eines Airbags.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, wenn es kaputt ist, dies könnte schwerwiegende Schäden verursachen.
• Halten Sie Feuchtigkeit von dem Gerät fern, um Kurzschlüsse und elektrische Stromschläge zu vermeiden.
• Im Falle von Rauchentwicklung oder verbranntem Geruch am Monitor schalten Sie das Gerät aus und kontaktieren Sie einen Fachhändler.
• Halten Sie die Lautstärke des Geräts auf einem niedrigen Level, um die Geräuschkulisse von außen während des Fahrens hören zu können.
• Benutzen Sie den Monitor nicht, wenn das Fahrzeug abgeschaltet ist. Dies könnte die Batterie schwächen und entleeren.
• Vermeiden Sie direkte Sonneneinstrahlung, Hitze und Feuchtigkeit wenn Sie das Gerät Installieren.
• Um elektrische Stromschläge zu vermeiden, öffnen Sie das Monitorgehäuse nicht.
• Wenn Sie die Batterien oder Sicherungen tauschen wollen, verwenden Sie nur gleichwertigen Ersatz, um Schäden am Monitor zu vermeiden.
• Benutzen Sie beim Anbringen die mitgelieferten Schrauben, um den Haltowinkel fest zu fixieren.
• Halten Sie Kinder vom Display fern, um mögliche Schäden zu vermeiden.
• Öffnen Sie den Monitor nicht mit Gewalt. Dieses kann Schäden am Gerät verursachen.

2 GROUND ZERO

Bedienelemente

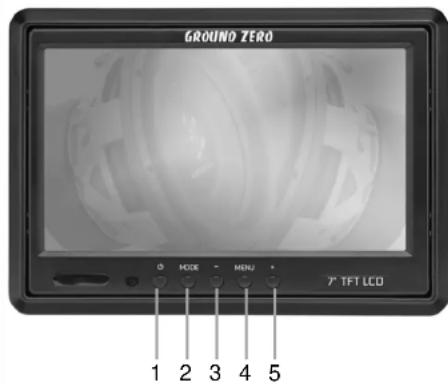

GROUND ZERO 7" TFT LCD 1 2 3 4 5

1. Power Taste
2. Mode Taste
3. Abwärts (-) Taste
4. Menü Taste
5. Aufwärts (+) Taste

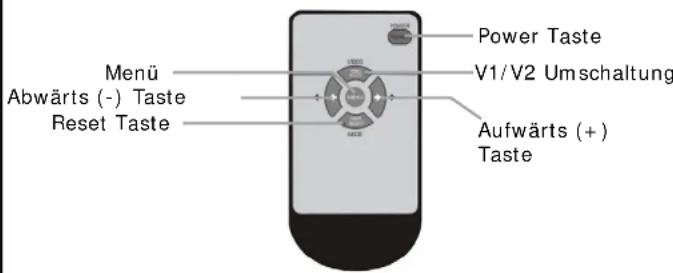

Menü Abwärts (-) Taste Reset Taste Power Taste V1/V2 Umschaltung Aufwärts (+) Taste

3 GROUND ZERO

Installation

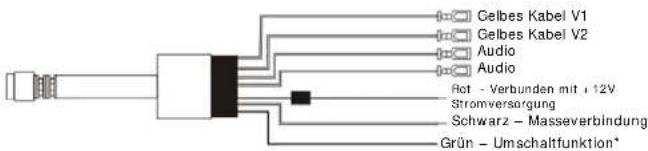

Gelbes Kabel V1 Gelbes Kabel V2 Audio Audio Rot - Verbunden mit +12V Stromversorgung Schwarz - Masseverbindung Grün - Umschaltfunktion*

\* Grün – Umschaltfunktion:

Wenn Sie an AV2 eine Rückfahrkamera angeschlossen haben, verbinden Sie dieses Kabel mit dem geschalteten Plus der Rückfahrscheinwerfer. Der Monitor schaltet dann beim Einlegen des Rückwärtsganges automatisch auf AV2 Input und zeigt das Bild spiegelverkehrt an.

Bedlenung

Power

Drücken Sie den Power Knopf um das Gerät einzuschalten. Drücken Sie den Power Knopf nochmals, um das Gerät wieder auszuschalten.

Menu

Drücken Sie den Menü Knopf um das OSD (On Screen Display) anzuzeigen. Drücken Sie den Knopf erneut um markierte Funktionen auszuwählen. Drücken Sie die + und - Tasten um die jeweilige Funktionen einzustellen.

Mode

Mit der Mode Taste können Sie voreingestellte Bildeinstellungen einstellen.

Helligkeit Helligkeit des Bildes
Kontrast Kontrast des Bildes
Farbe Farbeinstellungen
Tint Tint des Bildes
Mode 16:9 / 4:3 Umschaltung
Rotation Drehung des Bildes
IR Out Audio Kanal A / B Umschaltung
Source Select Video Eingangswahl AV1 / AV2
Reset	Zurücksetzen vonHelligkeit / Kontrast / Farbe / Tint

Problemlösung

Problem Lösung
Kein Bild auf der Anzeige	* Drücken sie die POWER Taste auf der Fernbedienung.* Versichern Sie sich, dass der Strom richtig angeschlossen ist.* Versichern Sie sich, dass die Videokabel richtig angeschlossen sind.* Versichern Sie sich, dass die Signalquelle eingeschalten ist
Bild zu dunkel	* Justieren sie die Helligkeit des Bildes wie gewünscht, indem sie die MENÜ Taste drücken und dort die Helligkeit justieren.
