BEDIENUNGSANLEITUNG S73000DSW0 AEG

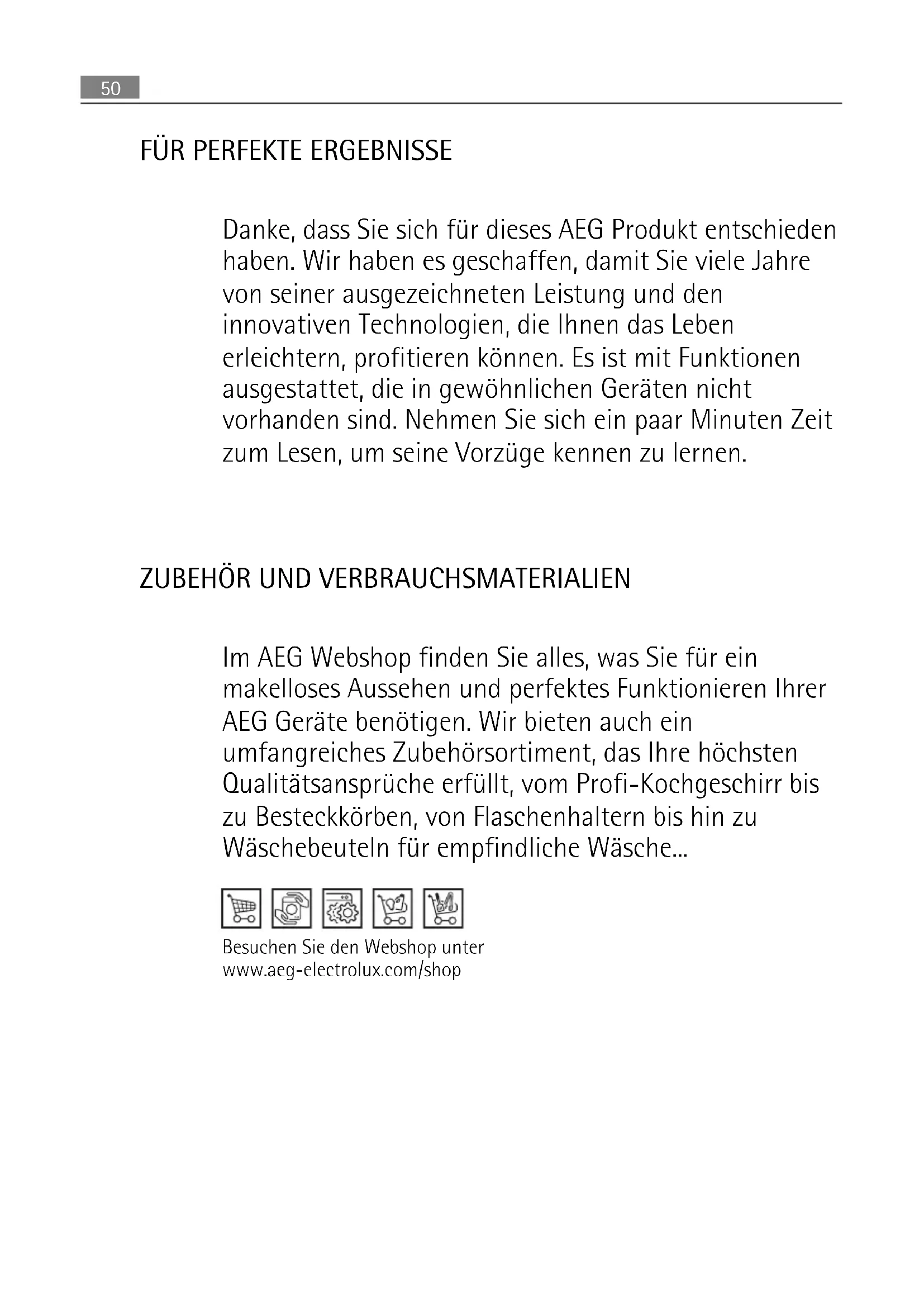

49FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu Wäschebeuteln für empfindliche Wäsche... Besuchen Sie den Webshop unter www.aeg-electrolux.com/shop 50INHALT 52 Sicherheitshinweise 55 Betrieb 56 Erste Inbetriebnahme 56 Täglicher Gebrauch 58 Praktische Tipps und Hinweise 59 Was tun, wenn … 61 Technische Daten 62 Montage 65 Hinweise zum Umweltschutz In dieser Benutzerinformation werden folgende Symbole verwendet: Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz Änderungen vorbehalten Inhalt 51SICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit infor- miert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts- maßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fä- higkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzka- bel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kin- der vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappver- schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnapp- verschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise VORSICHT! Die Belüftungsöffnungen müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrie- ben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.

SicherheitshinweiseAchten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Kom- ponenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken vermeiden – Den Raum, in dem das Gerät installiert ist, gut lüften

• Änderungen der technischen Eigenschaften oder am Gerät sind gefährlich. Ein defek- tes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlä- gen führen. WARNUNG! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite ge-

quetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und

Betreiben Sie das Gerät nicht ohne Lampenabdeckung 13) , der Innenbeleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

Die Leuchtmittel 14) in diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsge- fahr.

Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 15)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.

Sicherheitshinweise 53• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzste- cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Ver- wenden Sie einen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Rei- nigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Was- ser auf dem Boden des Geräts an. Montage Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffen- den Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh- men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschlie- ßen, damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bau- teilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufge- stellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zu- gänglich ist.

Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 16) Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun- dendienststellen und verlangen Sie stets Original-Ersatzteile.

16) Falls ein Wasseranschluss erforderlich ist

SicherheitshinweiseUmweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Ga- se. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstel- lung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können re- cycelt werden. BETRIEB Einschalten des Geräts Stecken Sie den Stecker in die Wandsteckdose. Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O". Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mög- liche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögli- che Kühlung zu erreichen. eine mittlere Einstellung ist im Allgemeinen am besten geeignet. Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebensmittel

• und vom Standort des Geräts. Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die nied- rigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rück- wand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt wer- den, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Ener- gieverbrauch. Betrieb 55ERSTE INBETRIEBNAHME Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am bes- ten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reini- gungsmittel. Sorgfältig nachtrocknen. Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Verstellbare Ablagen/Einsätze Die Wände des Kühlschranks sind mit einer An- zahl von Führungsschienen ausgestattet, die ver- schiedene Möglichkeiten für das Einsetzen der Ablagen bieten. Flaschenhalter Im voreingestellten Flaschenhalter können Fla- schen (mit der Öffnung nach vorn) gelagert wer- den. Legen Sie nur verschlossene Flaschen in den Fla- schenhalter, wenn er sich in horizontaler Stel- lung befindet. Sie können die Neigung des Flaschenhalters nach oben verstellen, damit dort auch bereits ge- öffnete Flaschen gelagert werden können. Zie- hen Sie dazu den Flaschenhalter nach oben und lassen Sie ihn in die nächste Stellung einrasten. Positionierung der Türeinsätze Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie das Lagern verschieden großer Lebensmittelpackungen.

Erste InbetriebnahmeGefrierkalender Die Symbole zeigen verschiedene Arten gefrorener Lebensmittel. Die Zahlen geben die Lagerdauer in Monaten für das Gefriergut an. Es hängt von der Qua- lität der Lebensmittel und ihrer Behandlung vor dem Einfrieren ab, ob der obere oder der untere Wert für die angezeigte Lagerzeit gilt. Einfrieren frischer Lebensmittel Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren Zeitraum. Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich. Schieben Sie den Einsatz im Gefrierfach in die obere Halterung. Achten Sie darauf, dass der Einsatz horizontal ist. Legen Sie die einzufrierenden frischen Lebensmittel auf diesen Einsatz. Möchten Sie den Gefriervorgang beschleunigen, drehen Sie bitte den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen. In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, dre- hen Sie den Temperaturregler auf eine wärmere Einstellung. Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen lau- fen, bevor Sie Lebensmittel in das Gefrierfach hinein legen. Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewoll- ten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder so- fort gekocht und (nach dem Abkühlen) erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort gekocht oder gegart werden: in diesem Fall dauert der Garvorgang allerdings etwas länger. Eiswürfelbereitung Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln aus- gestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Gefrierfach. Bitte verwenden Sie zum Entnehmen der Schalen aus dem Gefrierfach keine Gegenstenä- de aus Metall Täglicher Gebrauch

57PRAKTISCHE TIPPS UND HINWEISE

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbe- dingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein auto- matisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie beste Ergebnisse:

• legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühl- schrank

• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark riechen

• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf die- se Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage ge- legt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren wer- den kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine wei- teren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr gu- ter Qualität ein;

Praktische Tipps und Hinweise• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollstän- dig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie mög- lich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz ver- kürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, kön- nen Sie zu Frostbrand auf der Haut führen;

• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um ei- nen genauen Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachge- recht gelagert wurden;

• achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefrierschrank zu bringen;

• öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbe- dingt notwendig.

• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten wer- den.

WARNUNG! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt wer- den. Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl- kreislauf). Störung Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Die Lampe funktio- niert nicht. Das Gerät ist abgeschaltet. Gerät einschalten. Der Netzstecker steckt nicht richtig in der Steckdose. Stecken Sie den Netzstecker rich- tig in die Steckdose. Was tun, wenn … 59Störung Mögliche Ursache Abhilfe Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie bitte, ob ein anderes Gerät an dieser Steckdose funkti- oniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe befindet sich im Standby-Modus. Schließen und öffnen Sie die Tür. Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe“. Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu „Schließen der Tür“. Die Tür wurde zu häufig geöff- net. Lassen Sie die Tür nicht länger als erforderlich offen. Die Temperatur der einzufrier- enden Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, be- vor Sie sie in das Gerät legen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt an der Rück- wand des Kühlschranks hi- nunter. Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühl- schranks hinunter. Das ist normal. Wasser fließt in den Kühl- schrank. Der Wasserablauf ist verstopft. Reinigen Sie den Ablauf. Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Wasserablauf fließt. Stellen Sie sicher, dass die Lebens- mittel nicht die Rückwand berüh- ren. Wasser fließt auf den Bo- den. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwasserab- lauf an der Verdampferschale. Die Temperatur im Gerät ist zu niedrig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Die Temperatur im Gerät ist zu hoch. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine niedrigere Tem- peratur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu „Schließen der Tür“. Die Temperatur der einzufrier- enden Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, be- vor Sie sie in das Gerät legen.

Was tun, wenn …Störung Mögliche Ursache Abhilfe Es wurden zu viele Lebensmittel auf einmal eingelegt. Legen Sie weniger Lebensmittel auf einmal ein. Die Kaltluft kann nicht im Ge- rät zirkulieren. Stellen Sie sicher, dass die Kalt- luft im Gerät zirkulieren kann. Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der Netzversorgung.

2. Lösen Sie die Schraube an der Lampenabdeckung.

3. Nehmen Sie die Lampenabdeckung ab

(siehe hierzu die Abbildung).

4. Ersetzen Sie die defekte Lampe durch ei-

ne Lampe mit der gleichen Leistung, die speziell für Haushaltsgeräte vorgesehen ist. (Die maximale Leistung ist auf der Lampenabdeckung angegeben.)

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen-

7. Stecken Sie den Netzstecker in die Steckdose.

8. Öffnen Sie die Tür. Prüfen Sie, dass die Lampe brennt.

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Montage".

3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kun-

dendienst. TECHNISCHE DATEN Abmessung der Aussparung Höhe 1600 mm Breite 600 mm Tiefe 645 mm Ausfalldauer 25 h Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette. Technische Daten 61MONTAGE WARNUNG! Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu ge- währleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Kli- maklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klimaklasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Standort Das Gerät sollte möglichst weit entfernt von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterückseite zirkulieren können. Damit das Gerät die optimale Leistung bringen kann, wenn es unter einer überhängenden Wand installliert wird, sollte der Mindestabstand zwischen der Ge- räteoberseite und der Wand mindestens 100 mm betragen. Allerdings sollte die Aufstel- lung des Gerätes unter einer überhängenden Wand nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerätes kann mit Hilfe eines oder mehrerer Schraubfüße am Sockel des Gerätes erfolgen. WARNUNG! Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben. 10 mm10 mm100 mm

MontageElektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -fre- quenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswer- ten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. Distanzstücke hinten Im Gerät befinden sich zwei Distanzstücke, die, wie in der Abbildung gezeigt, angebracht werden müssen. Lockern Sie dazu die Schrauben etwas und pas- sen Sie die Distanzstücke unter den Schrauben- köpfen ein. Anschließend ziehen Sie die Schrau- ben wieder fest. Wechseln des Türanschlags WARNUNG! Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen. Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durch- geführt werden, um ein Herunterfallen der Türen zu vermeiden. Beim Wechseln des Türanschlags muss wie folgt vorgegangen werden: Montage

631. Die untere Tür vom mittleren Scharnier

(H) schieben. Die Befestigungsschrau- ben des mittleren Scharniers lösen. Vergessen Sie nicht, auch den Kunst- stoff-Abstandhalter unter dem Schar- nier abzunehmen.

2. Die obere Tür vom Bolzen (G) herunter-

schieben. Schrauben Sie den Bolzen (G) los und montieren Sie ihn auf der ge- genüberliegenden Seite.

3. Die beiden Abdeckungen aus dem mitt-

leren Querholm nehmen und auf der an- deren Seite in die Öffnungen des ausge- bauten Scharniers stecken.

4. Entfernen Sie die Abdeckungen (1) an

der Oberseite beider Türen und befesti- gen Sie diese an der anderen Seite.

Montage5. Mit einem Werkzeug die Abdeckung (e) entfernen, den unteren Scharnierstift (f) mit einem 10-mm-Schlüssel ab- schrauben und auf der gegenüberlie- genden Seite wieder anbringen.

6. Die Abdeckung (e) auf der gegenüber-

liegenden Seite anbringen.

7. Die obere Tür auf den Bolzen (G) set-

zen. Setzen Sie den Stift des mittleren Scharniers (H) in die Bohrung der obe- ren Tür. Vergessen Sie nicht, den Kunst- stoff-Abstandhalter unter dem Schar- nier anzubringen. Setzen Sie die untere Tür auf den unteren Scharnierstift (f). Neigen Sie die Türen leicht und setzen Sie den Stift des mittleren Scharniers (H) in die Bohrung der unteren Tür.

8. Öffnen Sie die Türen und befestigen Sie das mittlere Scharnier mit zwei Schrauben.

9. Schrauben Sie den Griff los. Entfernen

Sie die Abdeckung mit einem Durch- schlag. Montieren Sie den Griff und die Abdeckung auf der gegenüberliegen- den Seite. Nehmen Sie die beiden Abde- ckungen aus dem Zubehörbeutel und stecken Sie sie in die offenen Bohrun- gen des abgebauten Griffs.

10. Stellen Sie sicher, dass die Frontplatte

der Tür parallel zur Frontseite der Gerä- teabdeckung ist.

11. Stellen Sie das Gerät wieder auf, und

richten Sie es waagerecht aus. Warten Sie mindestens vier Stunden lang, be- vor Sie es wieder an die Stromversorgung anschließen. Führen Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen am Gerät anliegt.

• Die Tür korrekt öffnet und schließt. Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es vorkommen, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall ab, bis sich die Dich- tung allmählich anpasst.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie

Hinweise zum Umweltschutz 65die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. 6667www.aeg-electrolux.com/shop 222346425-B-292010
