Eigenschaft	Details
Produkttyp	Herd
Abmessungen (B x T x H)	60 x 60 x 85 cm
Art des Kochens	Gas
Anzahl der Kochstellen	4 Kochstellen
Ofentyp	Gasofen
Ofenkapazität	60 Liter
Ofenfunktionen	Grill, Umluft
Energieverbrauch	Energieklasse A
Sicherheitssystem	Automatische Abschaltung, Gassicherheit
Material der Oberfläche	Emailstahl
Reinigungskomfort	Abnehmbare Gitter, emailliertes Innenleben
Inklusive Zubehör	Gitter, Bratpfanne
Garantie	2 Jahre

Häufig gestellte Fragen - LKG500013W ELECTROLUX

Wie zfcnde ich den ELECTROLUX LKG500013W Herd?

Drehen Sie den Bedienknopf der gewnschten Kochzone im Uhrzeigersinn bis zur Position 'ON'. Stellen Sie sicher, dass der Herd angeschlossen ist und das Gas geffnet ist, wenn Sie einen Gasherd verwenden.

Was tun, wenn der Herd nicht heizt?

Prfen Sie zunchst, ob der Herd angeschlossen ist oder das Gas geffnet ist. Wenn Sie einen Elektroherd verwenden, prfen Sie die Sicherung. Bei einem Gasherd stellen Sie sicher, dass der Znder ordnungsgem funktioniert.

Wie reinige ich die Herdoberflche?

Verwenden Sie ein weiches Tuch und einen nicht scheuernden Reiniger. Vermeiden Sie Produkte mit korrosiven Stoffen. Bei hartnckigen Flecken lassen Sie den Reiniger einige Minuten einwirken, bevor Sie schrubben.

Gibt der Herd seltsame Gerusche von sich?

Pfeif- oder Knisterngerusche knnen darauf hinweisen, dass Schmutz in den Brennern steckt. Schalten Sie den Herd aus und prfen Sie die Brenner auf Verstopfungen. Wenn das Gerusch anhlt, kontaktieren Sie einen Techniker.

Wie stelle ich die Ofentemperatur ein?

Drehen Sie den Ofenbedienknopf auf die gewnschte Temperatur. Stellen Sie sicher, dass der Ofen vorgeheizt ist, bevor Sie Lebensmittel hineinstellen, um eine optimale Garung zu gewhrleisten.

Was tun, wenn das Ofenlicht nicht angeht?

Prfen Sie, ob die Glhbirne durchgebrannt ist, und tauschen Sie sie bei Bedarf aus. Wenn das Problem weiterhin besteht, prfen Sie die elektrischen Verbindungen und kontaktieren Sie gegebenenfalls einen Techniker.

Kann man einen Brenner reparieren, der nicht zndet?

Ja, prfen Sie zunchst den Znder und das Gas. Wenn das Problem weiterhin besteht, wird empfohlen, einen Fachmann fr eine umfassende Reparatur hinzuzuziehen.

Wie stelle ich die Kochzeitmesser ein?

Verwenden Sie den Timer-Knopf auf dem Bedienfeld, um die gewnschte Kochzeit einzustellen. Drcken Sie auf 'Start', um den Timer zu starten.

Welche Sicherheitsmanahmen sind bei der Verwendung des Herdes zu beachten?

Lassen Sie den Herd whrend des Betriebs niemals unbeaufsichtigt. Halten Sie brennbare Gegenstnde fern und sorgen Sie fr ausreichende Belftung, insbesondere bei der Verwendung eines Gasherdes.

Wie erhalte ich das Benutzerhandbuch fr den Herd?

Das Benutzerhandbuch ist in der Regel in der Verpackung des Herdes enthalten. Sie knnen es auch auf der offiziellen ELECTROLUX-Website herunterladen, indem Sie das Modell Ihres Herdes eingeben.

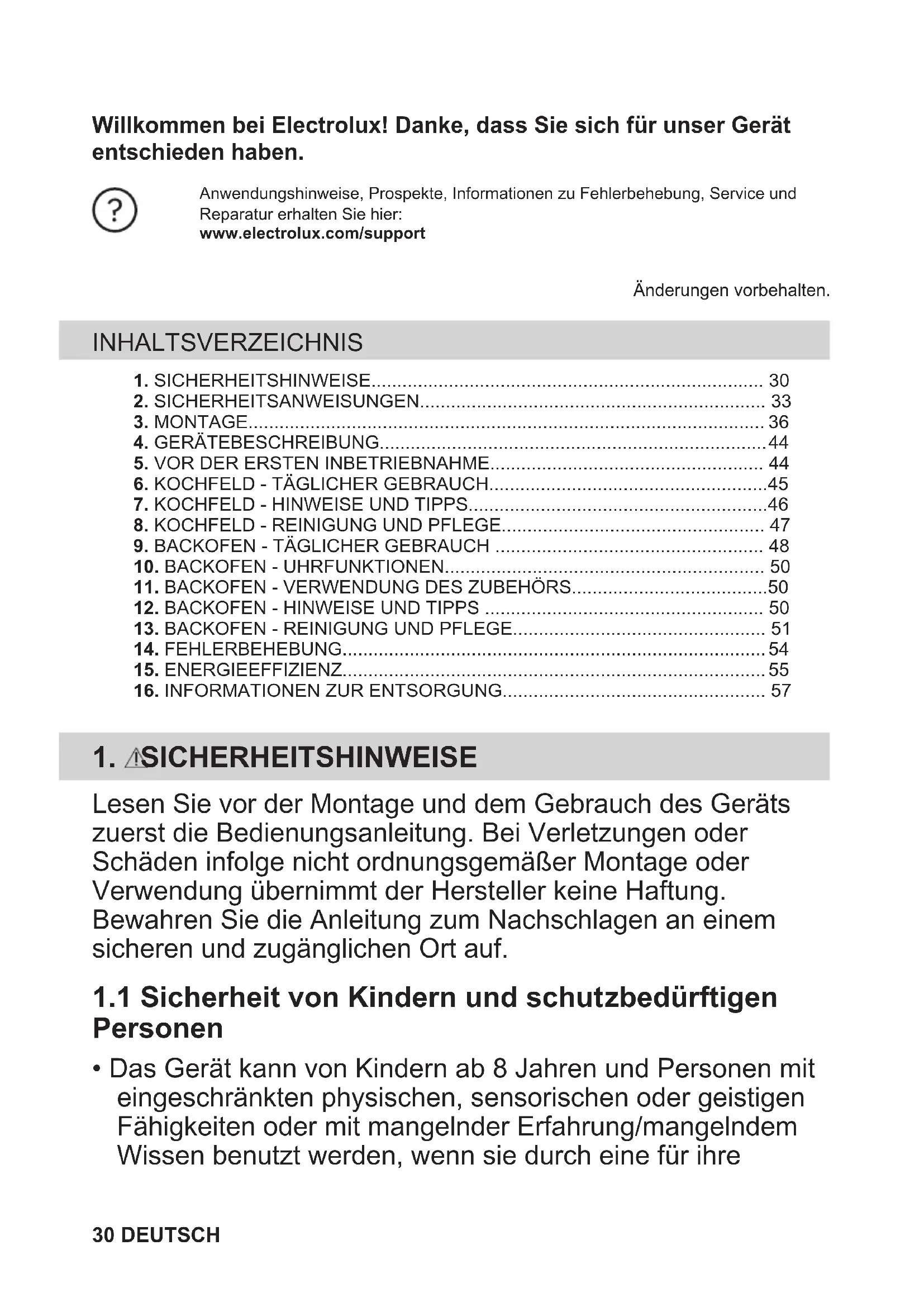

BEDIENUNGSANLEITUNG LKG500013W ELECTROLUX

16. INFORMATIONEN ZUR ENTSORGUNG................................................... 57

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre 30 DEUTSCHSicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist nur für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

• Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel vorgesehen.

• Dieses Gerät ist nicht für die Verwendung auf Schiffen, Booten oder anderen Wasserfahrzeugen vorgesehen.

• Installieren Sie das Gerät nicht hinter einer Dekortür, um eine Überhitzung zu vermeiden.

• Installieren Sie das Gerät nicht auf einer Plattform. DEUTSCH 31• Bedienen Sie das Gerät keinesfalls über eine externe Zeitschaltuhr oder ein separates Fernbedienungssystem.

• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.

• Verwenden Sie niemals Wasser, um das Kochfeuer zu löschen. Schalten Sie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.

• VORSICHT: Der Garvorgang muss überwacht werden. Ein kurzer Garvorgang muss kontinuierlich überwacht werden.

• WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

• Benutzen Sie keine scharfen Scheuermittel oder Metallschaber zum Reinigen der Glastür oder des gläsernen Klappdeckels des Kochfelds; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heiß werden können.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.

• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.

• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Servicezentrum oder einer 32 DEUTSCHgleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• Seien Sie beim Anfassen der Aufbewahrungsschublade vorsichtig. Sie kann heiß werden.

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.

• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet: BE LU NL

WARNUNG! Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

• Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.

• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Bringen Sie einen Kippschutz an, um das Umkippen des Geräts zu verhindern. Siehe hierzu das Kapitel Montage.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen,.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen. DEUTSCH 33• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.

• Alle Gasanschlüsse müssen von einer Fachkraft vorgenommen werden.

• Stellen Sie vor der Installation sicher, dass die örtlichen Verteilungsbedingungen (Art des Gases und Gasdruck) und die Einstellung des Geräts kompatibel sind.

• Stellen Sie sicher, dass die Luft um das Gerät herum zirkulieren kann.

• Die Angaben zur Gasversorgung befinden sich auf dem Typenschild.

• Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

WARNUNG! Verletzungs- und Verbrennungsgefahr. Stromschlaggefahr. VORSICHT! Die Verwendung eines Gaskochgeräts führt zur Entstehung von Wärme, Feuchtigkeit und Verbrennungsprodukten in dem Raum, in dem es installiert ist. Stellen Sie sicher, dass die Küche gut belüftet ist, insbesondere wenn das Gerät in Betrieb ist. Eine längere intensive Nutzung des Geräts kann eine zusätzliche Belüftung erforderlich machen, z. B. eine verstärkte mechanische Belüftung, sofern vorhanden, oder eine zusätzliche Belüftung, um die Verbrennungsprodukte sicher nach außen (in die Außenluft) zu leiten und gleichzeitig für einen Luftaustausch im Raum zu sorgen. Lasse dich vor der Installation der zusätzlichen Belüftung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.

• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche. 34 DEUTSCH• Verwenden Sie keine Aluminiumfolie oder andere Materialien zwischen der Kochfläche und dem Kochgeschirr, sofern vom Hersteller dieses Geräts nicht anders angegeben.

• Verwenden Sie nur vom Hersteller empfohlenes Zubehör für dieses Gerät.

• Verwenden Sie immer Glas und Gläser, die zum Einkochen geeignet sind. WARNUNG! Brand- und Explosionsgefahr.

• Öle und Fette können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.

• Die Dämpfe, die sehr heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.

• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.

• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen. WARNUNG! Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden: – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts. – Legen Sie keine Alufolie direkt auf die Bodenplatte des Garraums. – Füllen Sie kein Wasser direkt in das heiße Gerät. – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen. – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie Kochgeschirr nicht leerkochen.

• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.

• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.

• Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer verursachen. Hebe diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegen musst.

• Sorge für eine gute Belüftung in dem Raum, in dem das Gerät aufgestellt ist.

• Verwende nur stabiles Kochgeschirr mit der richtigen Form und Durchmessern, die größer als die Abmessungen der Brenner sind.

• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der höchsten auf die niedrigste Stufe schalten.

• Stellen Sie keinen Flammendiffusor auf den Brenner.

2.5 Reinigung und Pflege

WARNUNG! Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Schalten Sie vor Wartungsarbeiten immer das Gerät aus. Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst. DEUTSCH 35• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Fett- oder Speisereste im Gerät können einen Brand verursachen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf der Verpackung.

• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

• Reinigen Sie die Brenner nicht im Geschirrspüler.

2.6 Innenbeleuchtung

WARNUNG! Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der gleichen Leistung .

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Die externen Gasleitungen flach ausrichten.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

3.1 Standort des Geräts

Sie können Ihr freistehendes Gerät mit Schränken an einer oder zwei Seiten und in der Ecke installieren. Die Mindestabstände für die Montage sind der Tabelle zu entnehmen.

36 DEUTSCHMindestabstände Abmessungen mm A 400 B 650 C 150 D 20

3.2 Technische Daten

Spannung 220 - 240 V Frequenz 50 - 60 Hz Geräteklasse 1 Abmessungen mm Höhe 855 Breite 500 Tiefe 600

3.3 Sonstige technische Daten

Gerätekate‐ gorie: II2E+3+ Gas-Original: G20/G25 (2E+) 20/25 mbar Gasaus‐ tausch: G30 (3+) 28-30 mbar G31 (3+) 37 mbar

3.4 Bypass-Durchmesser

3.5 Gasbrenner für ERDGAS G20 20 mbar

BRENNER NORMALE LEIS‐

TUNG kW REDUZIERTE LEISTUNG

3.6 Gasbrenner für ERDGAS G25 25 mbar

BRENNER NORMALE LEIS‐

TUNG kW REDUZIERTE LEISTUNG

3.8 Gasbrenner für LPG G31 37 mbar

WARNUNG! Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen und nicht eingeklemmt werden können. Der Anschluss muss unter Beachtung der Bestimmung NEN 1078 erfolgen. Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter (NEN 3258) befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest. WARNUNG! Das Gasanschlussrohr darf die in der Abbildung gezeigten Geräteteile nicht berühren. 38 DEUTSCH3.10 Flexible Verbindung mit nicht- metallischen Rohren Wenn Sie einen einfachen Zugang zum Anschluss haben, können Sie ein flexibles Rohr verwenden. Das flexible Rohr muss fest mit Klammern angebracht werden. Verwenden Sie bei der Installation immer den Rohrhalter und die Dichtung. Das flexible Rohr kann verwendet werden, wenn:

• es nicht heißer als Raumtemperatur werden kann, höher als 30 °C,

• es nicht länger als 1500 mm ist,

• es keine Verengungen hat,

• es nicht verdreht oder fest angezogen ist,

• es keine scharfen Kanten oder Ecken berührt,

• sein Zustand leicht überprüft werden kann. Achten Sie beim Prüfen des flexiblen Rohrs darauf,

• dass es keine Risse, Schnitte, Brandspuren an beiden Enden und auf der gesamten Länge aufweist.

• das Material nicht gehärtet ist, sondern seine korrekte Elastizität aufweist,

• die Befestigungsklammern nicht verrostet sind,

• das Verfalldatum nicht abgelaufen ist. Wenn ein oder mehrere Defekte sichtbar sind, reparieren Sie das Rohr nicht, sondern ersetzen Sie es. Die Gasanschlussrampe befindet sich auf der Rückseite des Bedienfelds.

3.11 Umstellen auf eine andere

Gasart Die Umstellung auf eine andere Gasart darf nur von einer Fachkraft durchgeführt werden. Ist das Gerät auf Erdgas eingestellt, können Sie es mit den geeigneten Düsen auf Flüssiggas umstellen. Dafür muss auch die Gasmenge entsprechend eingestellt werden. WARNUNG! Stellen Sie vor dem Austausch der Düsen sicher, dass sich die Gasknöpfe in der Aus-Stellung befinden. Trennen Sie das Gerät von der Stromversorgung. Lassen Sie das Gerät abkühlen. Es besteht Verletzungsgefahr. Das Gerät ist für Standardgas eingestellt. Verwenden Sie zum Ändern dieser Einstellung immer die Dichtung. A B C A. Schaftende mit Mutter B. Dichtung C. Rohrbogen (falls erforderlich)

3.12 Austauschen der

Kochfeldinjektoren Ersetzen Sie die Injektoren, wenn Sie die Gasart wechseln.

1. Entfernen Sie die Topfträger.

2. Entfernen Sie die Brennerdeckel und die

3. Entfernen Sie die Injektoren mit einem

4. Ersetzen Sie die Injektoren durch die für

die von Ihnen verwendete Gasart erforderlichen Injektoren. DEUTSCH 395. Ersetzen Sie das Typenschild (es befindet sich in der Nähe der Gasversorgungsleitung) durch das für die neue Art der Gasversorgung. Dieses Schild befindet sich im Beipack des Geräts. Wenn der Gasdruck nicht konstant ist oder sich vom erforderlichen Druck unterscheidet, installieren Sie einen geeigneten Druckregler in der Gasversorgungsleitung.

1. Trennen Sie das Gerät vom Netz.

2. Entfernen Sie den Kochfeld-Einstellknopf.

Wenn Sie keinen Zugang zur Bypass- Schraube haben, demontieren Sie das Bedienfeld, bevor Sie mit der Einstellung beginnen.

3. Stellen Sie mit einem kleinen und flachen

Schraubendreher die Bypass-Schraube A ein. Die Position der Bypass-Schraube A variiert je nach Modell.

Umstellung von Erdgas auf Flüssiggas

1. Ziehen Sie die Bypass-Schraube bis zum

2. Bringen Sie den Knopf wieder an.

Umstellung von Flüssiggas auf Erdgas

1. Lösen Sie die Bypass-Schraube in

Position A um ca. eine Umdrehung.

2. Bringen Sie den Kochfeld-Einstellknopf

3. Schließen Sie das Gerät an die

Stromversorgung an. WARNUNG! Stecken Sie den Netzstecker erst dann in die Netzsteckdose, wenn sich alle Teile wieder in ihrer ursprünglichen Position befinden. Es besteht Verletzungsgefahr.

4. Zünden Sie den Brenner.

Siehe Kapitel „Kochfeld – Täglicher Gebrauch“.

5. Drehen Sie den Kochfeld-Einstellknopf

auf die kleinste Flamme.

6. Entfernen Sie den Kochfeld-Einstellknopf

7. Schrauben Sie die Bypass-Schraube

langsam ein, bis die Flamme so klein wie möglich und stabil ist.

8. Bringen Sie den Kochfeld-Einstellknopf

3.14 Austausch der Backofendüse

1. Entfernen Sie die Bodenplatte des

Garraums A, um Zugang zum Backofenbrenner B zu erhalten.

2. Lösen Sie die Schraube C, die den

Brenner in Position hält. 40 DEUTSCHC

3. Nehmen Sie den Brenner vorsichtig vom

4. Bewegen Sie ihn langsam nach links.

Stellen Sie sicher, dass die Brennerbuchse am Brennermundstück bleibt. Vermeiden Sie jegliche übermäßige Krafteinwirkung auf das Kabel des Zündkerzensteckers F und auf das Kabel des Thermoelements E.

5. Lösen Sie die Brennerdüse D mit einem

7-mm-Steckschlüssel und ersetzen Sie sie durch eine andere. Montieren Sie den Brenner in umgekehrter Reihenfolge. Ersetzen Sie den Gastyp-Aufkleber in der Nähe der Gasanschlussrampe durch den Aufkleber mit dem neuen Gastyp.

1. Trennen Sie das Gerät vom Netz.

2. Entfernen Sie den Backofen-

Einstellknopf. Wenn Sie keinen Zugang zur Bypass-Schraube haben, demontieren Sie das Bedienfeld, bevor Sie mit der Einstellung beginnen.

3. Stellen Sie mit einem kleinen und flachen

Schraubendreher die Bypass-Schraube A ein. Die Position der Bypass-Schraube A variiert je nach Modell.

Umstellung von Erdgas auf Flüssiggas

1. Ziehen Sie die Bypass-Schraube bis zum

2. Bringen Sie den Knopf wieder an.

3. Schließen Sie das Gerät an die

Stromversorgung an. Umstellung von Flüssiggas auf Erdgas

1. Lösen Sie die Bypass-Schraube in

Position A um ca. eine Umdrehung.

2. Bringen Sie den Backofen-Einstellknopf

3. Schließen Sie das Gerät an die

Stromversorgung an. DEUTSCH 41WARNUNG! Stecken Sie den Netzstecker erst dann in die Netzsteckdose, wenn sich alle Teile wieder in ihrer ursprünglichen Position befinden. Es besteht Verletzungsgefahr.

4. Zünden Sie den Brenner.

Siehe Kapitel „Backofen – Täglicher Gebrauch“.

5. Drehen Sie den Backofen-Einstellknopf

auf die kleinste Flamme.

6. Entfernen Sie den Backofen-Einstellknopf

7. Schrauben Sie die Bypass-Schraube

langsam ein, bis die Flamme so klein wie möglich und stabil ist.

8. Bringen Sie den Backofen-Einstellknopf

9. Stellen Sie am Backofen-Einstellknopf die

Position für die maximale Gaszufuhr ein, und lassen Sie den Backofen mindestens 10 Minuten lang aufheizen.

10. Drehen Sie den Backofen-Einstellknopf

schnell von der höchsten auf die niedrigste Gasstufe. Kontrollieren Sie die Flamme. Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf zur niedrigsten Gasstufe drehen. An der Backofen- Brennerkrone muss eine kleine, regelmäßige Flamme zu sehen sein. Erlischt die Flamme, müssen Sie den Backofenbrenner erneut einstellen.

3.16 Ausrichten des Geräts

Richten Sie das Gerät mit den unten angebrachten Schraubfüßen so aus, dass sich die Oberfläche des Geräts auf einer Ebene mit den angrenzenden Oberflächen befindet.

Stellen Sie die richtige Höhe und Fläche für das Gerät ein, bevor Sie den Kippschutz anbringen. VORSICHT! Stellen Sie sicher, dass Sie den Kippschutz in der richtigen Höhe anbringen. Stellen Sie sicher, dass die Oberfläche hinter dem Gerät eben ist. Sie müssen den Kippschutz installieren. Wenn Sie ihn nicht installieren, kann das Gerät kippen. Ihr Gerät hat das auf dem Bild gezeigte Symbol (falls zutreffend), um Sie an die Installation des Kippschutzes zu erinnern.

1. Installieren Sie den Kippschutz B –

328 mm unterhalb der Oberseite des Geräts und A – 67 mm von der Seite des Geräts im kreisförmigen Loch in einer Halterung. Verschrauben Sie ihn in festem Material oder benutzen Sie eine geeignete Verstärkung (Wand). 42 DEUTSCHA

2. Sie finden das Loch auf der linken Seite

auf der Rückseite des Geräts. Heben Sie die Vorderseite des Geräts an und stellen Sie es in die Mitte des Raums zwischen den angrenzenden Küchenmöbeln. Wenn der Abstand zwischen den Arbeitsschränken größer als die Breite des Geräts ist, müssen Sie das Seitenmaß anpassen, um das Gerät zu zentrieren. Wenn Sie die Abmessungen des Herds geändert haben, müssen Sie die Kippschutzanbringung korrekt ausrichten. VORSICHT! Wenn der Abstand zwischen den Arbeitsschränken größer als die Breite des Geräts ist, müssen Sie das Seitenmaß auf die Mitte des Geräts einstellen.

3.18 Elektrische Installation

WARNUNG! Der/die Hersteller:in ist nicht verantwortlich, wenn Sie die Sicherheitsvorkehrungen in den Sicherheitskapiteln nicht befolgen. Das Gerät wird mit einem Netzstecker und Netzkabel geliefert. Die Anschlussklemme befindet sich hinter der Rückwand. WARNUNG! Das Netzkabel darf den in der Abbildung schattierten Teil des Geräts nicht berühren.

DEUTSCH 434. GERÄTEBESCHREIBUNG

Kochfeld-Einstellknöpfe

Einstellknopf für den Kurzzeit-Wecker

Einschubschienen, herausnehmbar

4.2 Anordnung der Kochflächen

Dampfaustritt - Zahl und Position hängen vom Modell ab

5. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen. Siehe Kapitel „Reinigung und Pflege“. Reinigen Sie den Backofen und die Zubehörteile vor der ersten Inbetriebnahme. Bringen Sie das Zubehör und die herausnehmbaren Einhängegitter wieder in ihre Ausgangsposition zurück. 44 DEUTSCH5.2 Vorheizen Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

1. Stellen Sie die Höchsttemperatur ein.

2. Lassen Sie das Gerät etwa 20 Minuten

3. Stellen Sie die Funktion und die

Höchsttemperatur ein. Die Höchsttemperatur für diese Funktion ist 210 °C.

4. Lassen Sie das Gerät 15 Minuten lang

eingeschaltet. WARNUNG! Das Zubehör kann heißer werden als bei normalem Gebrauch. Das Gerät kann Gerüche und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung. Lassen Sie den Backofen abkühlen. Feuchten Sie ein weiches Tuch gut mit warmem Wasser und etwas mildem Spülmittel an und reinigen Sie damit den Garraum.

Dampfauslassabdeckung Die Dampfauslassabdeckung dient zum Auffangen des während des Ofenbetriebs erzeugten Kondensats.

1. Setzen Sie die Haken der Abdeckung

unter die Vorderkante der Dampfauslassöffnungen.

2. Drücken Sie die hintere Kante nach

unten, um die Abdeckung zu verriegeln.

6. KOCHFELD - TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

6.1 Zünden des Kochfeld-Brenners

Brenner stets vor dem Aufsetzen des Kochgeschirrs zünden. WARNUNG! Seien Sie bei der Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drehen Sie den Kochfeld-Einstellknopf

gegen den Uhrzeigersinn auf die höchste Gaszufuhrstufe und drücken Sie ihn hinein, um den Brenner zu zünden.

2. Halten Sie den Kochfeld-Einstellknopf bis

zu 10 Sekunden lang gedrückt, um das Thermoelement zu erwärmen. Andernfalls wird die Gaszufuhr unterbrochen.

3. Stellen Sie die Flamme ein, sobald sie

ruhig brennt. WARNUNG! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden. DEUTSCH 45Falls sich der Brenner trotz mehrerer Versuche nicht zünden lässt, prüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel richtig sitzen. Bei einem Stromausfall kann der Brenner auch ohne den Elektrozünder gezündet werden. Halten Sie in diesem Fall eine Flamme an den Brenner, drücken Sie den Knopf und drehen Sie ihn auf die Höchststellung. Halten Sie den Knopf bis zu 10 Sekunden lang gedrückt, um das Thermoelement zu erwärmen. Sollte der Brenner versehentlich ausgehen, drehen Sie den Knopf in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden. Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal.

6.2 Übersicht Brenner

6.3 Abschalten des Brenners

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNUNG! Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

7. KOCHFELD - HINWEISE UND TIPPS

WARNUNG! Siehe Kapitel Sicherheitshinweise.

WARNUNG! Stellen Sie die gleiche Pfanne nicht auf zwei Brenner. WARNUNG! Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschütten und Verletzungen zu vermeiden. VORSICHT! Stellen Sie sicher, dass die Topfgriffe nicht über der Vorderkante des Kochfelds stehen. 46 DEUTSCHVORSICHT! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf den Brenner. WARNUNG! Verwenden Sie keine Gefäße mit randbasiertem oder konvexem Boden auf der Kochplatte, da ein hohes Umkipprisiko besteht.

Kochgeschirrs WARNUNG! Verwenden Sie Kochgeschirr mit Durchmessern, die der Größe der Brenner entsprechen. Brenner Durchmesser des Kochgeschirrs (mm) Hilfsbrenner 120 - 180 Normalbrenner 140 – 220/240

Bei Verwendung eines einzigen Topfs auf dem Kochfeld.

8. KOCHFELD - REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

8.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

• Verwenden Sie stets Kochgeschirr mit sauberen Böden.

• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.

• Verwenden Sie ein spezielles Reinigungsmittel, das für die Oberfläche des Kochfelds geeignet ist.

• Reinigen Sie Edelstahlteile mit Wasser und trocknen Sie sie mit einem weichen Lappen ab.

8.2 Reinigen der Kochfelds

• Sofort entfernen: Geschmolzenen Kunststoff, Plastikfolie, Salz, Zucker und Lebensmittel mit Zucker, sonst kann der Schmutz das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.

• Entfernen, wenn das Kochfeld ausreichend abgekühlt ist: Kalkringe, Wasserringe, Fettflecken, glänzende metallische Verfärbung. Reinigen Sie das Kochfeld mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmem Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

8.3 Reinigen der Zündkerze

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind. DEUTSCH 478.4 Topfträger Die Topfträger sind nicht spülfest im Geschirrspüler. Sie müssen von Hand abgespült werden.

1. Entfernen Sie die Topfträger, um das

Kochfeld leichter reinigen zu können. Seien Sie beim Austausch der Topfträger sehr vorsichtig, um eine Beschädigung der Kochfeldplatte zu vermeiden.

2. Die Emaillebeschichtung kann

gelegentlich raue Kanten haben. Seien Sie also vorsichtig, wenn Sie die Topfträger von Hand abspülen und trocknen. Entfernen Sie bei Bedarf hartnäckige Flecken mit einem Pastenreiniger.

3. Stellen Sie sicher, dass Sie die

Topfträger nach der Reinigung wieder ordnungsgemäß angebracht haben.

4. Damit der Brenner richtig funktioniert,

müssen die Arme der Topfträger auf die Mitte des Brenners ausgerichtet sein.

8.5 Regelmäßige Wartung

Lassen Sie regelmäßig vom Ihrem autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

9. BACKOFEN - TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Aus-Position Der Backofen ist ausgeschaltet.

Garstufen Temperatureinstellbereich für den Backofen. Grillstufe 1 Zum Grillen dünner Lebensmittel in der Mitte des Grills. Zum Toasten. Die Höchsttemperatur für diese Funktion beträgt 210 °C. Backofenlampe Beleuchten des Backofeninnenraums. Drücken Sie zur Verwendung dieser Funktion die Taste für die Lampe.

9.2 Zünden des Backofen-

Gasbrenners VORSICHT! Beim Einschalten des Backofenbrenners muss die Backofentür geöffnet sein. Backofen-Sicherheitseinrichtung: Der Gasbackofen ist mit einem Thermoelement ausgestattet. Es stoppt die Gaszufuhr, wenn die Flamme ausgeht.

1. Öffnen Sie die Backofentür.

2. Drehen Sie den Backofen-Einstellknopf

gegen den Uhrzeigersinn auf die höchste Stufe und drücken Sie ihn hinein, um den Brenner zu zünden.

3. Halten Sie den Backofen-Einstellknopf bis

zu 15 Sekunden lang gedrückt, um das Thermoelement zu erwärmen. Andernfalls wird die Gaszufuhr unterbrochen.

9.3 Manuelles Zünden des

Backofen-Gasbrenners 48 DEUTSCHBei einem Stromausfall kann der Backofen- Brenner auch ohne den Elektrozünder gezündet werden.

1. Öffnen Sie die Backofentür.

2. Halten Sie eine Flamme an die

Zündöffnung im Boden des Garraums.

3. Drücken Sie gleichzeitig den Backofen-

Einstellknopf und drehen Sie ihn gegen den Uhrzeigersinn auf die Position für die maximale Gaszufuhr.

4. Wenn die Flamme brennt, halten Sie den

Backofen-Einstellknopf noch bis zu 15 Sekunden in der Position für die maximale Gaszufuhr gedrückt, bis sich das Thermoelement erwärmt hat. Halten Sie den Backofen-Einstellknopf nicht länger als 15 Sekunden gedrückt. Sollte der Backofen-Brenner nach 15 Sekunden nicht zünden, lassen Sie den Backofen-Einstellknopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

9.4 Nach dem Zünden des

1. Lassen Sie den Backofen-Einstellknopf

2. Schließen Sie die Backofentür.

3. Drehen Sie den Backofen-Einstellknopf

auf die gewünschte Heizstufe. Kontrollieren Sie die Flamme durch die Öffnungen im Boden des Backofens.

Backofenbrenners Drehen Sie den Knopf auf die Aus-Position , um den Brenner auszuschalten.

WARNUNG! Die Backofentür muss beim Betrieb geschlossen sein. Wir empfehlen, den Elektrogrill nicht gleichzeitig mit dem Gasbackofen zu verwenden.

1. Drehen Sie den Backofen-Einstellknopf

im Uhrzeigersinn auf

2. Wählen Sie die Backblechposition je nach

Dicke der Speise aus. Zum schnelleren Garen sollte die Speise sich näher am oberen Heizelement befinden; wenn sie schonender gegart werden soll, weiter entfernt vom Heizelement.

• Die meisten Speisen sollten immer auf den Kombirost des tiefen Blechs gelegt werden, damit die Luft optimal zirkulieren kann und die Speise nicht im abtropfenden Fett bzw. Saft schwimmt. Wenn Sie möchten, können Sie Lebensmittel wie Fisch, Leber und Nieren direkt in das tiefe Blech legen.

• Vor dem Grillen sollte das Grillgut stets gut trocken getupft werden, damit es beim Grillen nicht spritzt. Bestreichen Sie mageres Fleisch und Fisch mit etwas Öl oder geschmolzener Butter, damit die Speisen während des Grillens nicht austrocknen.

• Mitgegrillte Beilagen wie z. B. Tomaten oder Pilze können beim Grillen von Fleisch unter den Rost gelegt werden.

• Zum Toasten von Brot sollten Sie die obere Einschubebene benutzen.

• Wenden Sie die Speisen nach Bedarf während des Garvorgangs. Zum Ausschalten dieser Funktion muss der Einstellknopf in die Stellung Aus gedreht werden.

9.7 Grill-Kontrolllampe

Die Grill-Kontrolllampe leuchtet auf, wenn die Grillfunktion ausgewählt ist. Sie erlischt, wenn der Backofen die richtige Temperatur erreicht hat. Danach leuchtet und erlischt sie DEUTSCH 49abwechselnd, während der Backofen die Temperatur ändert.

10. BACKOFEN - UHRFUNKTIONEN

10.1 Kurzzeit-Wecker

Einstellen einer Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Gerätebetrieb. Drehen Sie den Einstellknopf für den Timer bis zum Anschlag und drehen Sie ihn dann auf die erforderliche Zeit. Wenn die Zeit abgelaufen ist, ertönt ein Signalton.

11. BACKOFEN - VERWENDUNG DES ZUBEHÖRS

WARNUNG! Siehe Kapitel Sicherheitshinweise.

11.1 Einsetzen des Zubehörs

Je nach Modell ist entsprechen‐ des Zubehör erhältlich. Scannen Sie den QR-Code, um zu über‐ prüfen, wie das mit Ihrem Gerät gelieferte Zubehör verwendet wird. Optionales Zubehör können Sie separat bestellen. Wenden Sie sich bitte für weitere Informa‐ tionen an Ihren Händler vor Ort. Kleine Einbuchtungen erhöhen die Sicherheit und bieten Kippschutz. Sie sind auch Anti- Kipp-Vorrichtungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert. Wenn Ihr Backblech eine Neigung hat, positionieren Sie es zur Rückseite des Ofeninnenraums hin. Wenn das Zubehör mit einer Aufschrift versehen ist, achten Sie darauf, dass sie zu Ihnen hin zeigt. Wenn Sie ein Backblech mit Löchern verwenden, legen Sie das Backblech / die Pfanne darunter, um abtropfende Flüssigkeiten aufzufangen.

12. BACKOFEN - HINWEISE UND TIPPS

WARNUNG! Siehe Kapitel Sicherheitshinweise. Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab. 50 DEUTSCH12.1 Kochtabellen Lebensmittel / Gericht (IEC 60350-1) Aufheiz‐ zeit (Min) Ther‐ mostat- Position Grillzeit (Min) am En‐

Gesamte Garzeit (Min) Ein‐ schub‐ ebene Zubehör Backen in Formen Sandkuchen 15 4 - 5 95 - 105 3 Backblech auf dem Kombi‐ rost Üppiger Früchte‐ kuchen 15 4 115 - 125 3 Backblech auf dem Kombi‐ rost Englischer Sand‐ wichkuchen à la Victoria 15 4 2 30 - 40 3 2 Backformen auf dem Kombirost, diagonal ver‐ setzt Rumänischer Bis‐ kuit, traditionell 15 4 55 - 65 3 2 Backbleche auf dem Kombirost Pizza Quiche Lorraine 15 5 - 6 50 - 60 3 Backblech auf dem Kombi‐ rost Speise Lasagne, frisch 15 5 40 - 50 3 Pyrex-Backblech auf dem Kombirost Backofen-Makka‐ roni 15 5 - 6 50 - 60 3 Pyrex-Backblech auf dem Kombirost Kartoffelgratin 15 5 5 40 - 50 3 Backblech Fleisch Forelle 15 7

3 Kombirost und Blech auf Ebene 2 Schweinebraten 15 5

2 Backblech Grillen Hähnchen, hal‐ biert 10 Grill - an

2 Kombirost und Backblech auf Ebene 2 Backen auf Backblech Biskuitrolle 15 2 - 3 2 15 - 25 3 Backblech Baiser 15 1 35 - 45 3 Backblech

Nach 1/2 - 2/3 der Garzeit wenden.

13. BACKOFEN - REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

13.1 Hinweise zur Reinigung

Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel DEUTSCH 51an, und reinigen Sie damit die Vorderseite des Backofens. Reinigen Sie die Metalloberflächen mit einem speziellen Reinigungsmittel. Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Fettansammlung oder andere Speisereste können zu einem Brand führen. Ein höheres Risiko besteht für die Grillpfanne. Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an. Reinigen Sie das Zubehör nicht im Geschirrspüler. Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger. Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

13.2 Öfen mit Edelstahl- oder

Aluminiumfront Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm. Trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

13.3 Entfernen der Einhängegitter

Nehmen Sie die Einhängegitter. VORSICHT! Gehen Sie beim Abnehmen der Einhängegitter sorgsam vor.

1. Ziehen Sie das Einhängegitter vorne von

2. Ziehen Sie das Einhängegitter hinten von

der Seitenwand weg und nehmen Sie sie heraus.

Führen Sie zum Einsetzen der entfernten Zubehörteile die oben beschriebenen Schritte in umgekehrter Reihenfolge durch.

13.4 Abnehmen und Montieren der

Glasscheiben Die inneren Glasscheiben können zur Reinigung entnommen werden. Die Anzahl der Glasscheiben variiert je nach Modell. WARNUNG! Lassen Sie die Backofentür während der Reinigung leicht geöffnet. Öffnen Sie sie ganz, könnte sie aus Versehen schließen und Schäden verursachen. WARNUNG! Verwenden Sie das Gerät nicht ohne die Glasscheiben.

1. Öffnen Sie die Tür bis zu einem Winkel

von ca. 30°. Die Tür bleibt in ihrer Position stehen, wenn sie leicht geöffnet ist. 52 DEUTSCH30°

2. Fassen Sie die Türabdeckung (B) an der

Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Schnappverschluss zu lösen.

3. Ziehen Sie die Türabdeckung nach vorn,

um sie abzunehmen WARNUNG! Wenn Sie die Glasscheiben aus der Backofentür nehmen, versucht die Tür sich zu schließen.

4. Halten Sie die Oberkante der

Türglasscheiben und ziehen Sie sie eine nach der anderen nach oben.

5. Reinigen Sie die Glasscheiben mit

Wasser und Seife. Trocknen Sie die Glasscheibe sorgfältig ab. Nach der Reinigung müssen die Backofentür und die Glasscheiben wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. Setzen Sie zuerst die kleinere Scheibe ein und dann die größere Scheibe. VORSICHT! Achten Sie darauf, die innere Glasscheibe in die entsprechenden Aufnahmen einzusetzen.

Die Aufbewahrungsschublade befindet sich unter dem Garraum des Backofens. WARNUNG! Legen Sie keine Lebensmittel in die Schublade. WARNUNG! Lagern Sie keine brennbaren Gegenstände wie Reinigungsmittel, Plastiktüten, Ofenhandschuhe, Papier, Reinigungsprodukte, Aerosole oder Kunststoffartikel in der Schublade. Wenn Sie den Backofen verwenden, kann die Schublade heiß werden. Es besteht Brandgefahr. Die Schublade unter dem Backofen kann zur Reinigung entfernt werden. Schublade entfernen:

1. Ziehen Sie die Schublade bis zum

2. Heben Sie die Schublade leicht an,

sodass sie in den Schubladenführungen nach oben angehoben werden kann. Um die Schublade zu installieren, befolgen Sie die umgekehrte Vorgehensweise.

13.6 Austauschen der Lampe

WARNUNG! Stromschlaggefahr. Die Lampe kann heiß sein.

1. Schalten Sie den Backofen aus. Warten

Sie, bis der Ofen kalt ist.

2. Trennen Sie den Ofen von der

3. Breiten Sie ein Tuch auf dem

Garraumboden aus. Die hintere Lampe

1. Drehen Sie die Glasabdeckung der

Lampe, und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Ersetzen Sie die Lampe durch eine

geeignete, bis 300 °C hitzebeständige Lampe.

4. Bringen Sie die Glasabdeckung an.

DEUTSCH 5314. FEHLERBEHEBUNG WARNUNG! Siehe Kapitel Sicherheitshinweise.

14.1 Was zu tun ist, wenn …

Störung Mögliche Ursache Problembehebung Es wird kein Funke erzeugt, wenn Sie den Funkenerzeuger betätigen. Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungs‐ versorgung angeschlossen. Prüfen Sie, ob das Kochfeld ord‐ nungsgemäß an die Spannungsver‐ sorgung angeschlossen ist. Siehe Anschlussplan. Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Si‐ cherung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine qua‐ lifizierte Elektrofachkraft. Brennerdeckel und Brennerkrone sind falsch eingesetzt. Setzen Sie Brennerdeckel und Brennerkrone richtig ein. Die Flamme erlischt sofort nach der Zündung. Das Thermoelement wird nicht aus‐ reichend aufgeheizt. Halten Sie den Funkenerzeuger nach dem Zünden etwa 10 Sekun‐ den lang gedrückt. Der Flammenring ist uneben. Die Brennerkrone ist mit Speiseres‐ ten verstopft. Vergewissern Sie sich, dass der In‐ jektor nicht blockiert und die Bren‐ nerkrone sauber ist. Die Brenner funktionieren nicht. Es gibt keine Gaszufuhr. Überprüfen Sie den Gasanschluss. Das Gerät erzeugt Geräusche. Einige Metallteile des Geräts deh‐ nen sich aus und ziehen sich wieder zusammen, wenn sie sich erwärmen bzw. wieder abkühlen. Die Geräu‐ sche sind normal. Die Flammenfarbe ist orange oder gelb. Die Flamme kann in einigen Berei‐ chen des Brenners orange oder gelb aussehen. Das ist normal. Der Backofen heizt nicht auf. Der Backofen ist ausgeschaltet. Zünden Sie den Backofen-Brenner. Die erforderlichen Einstellungen sind nicht eingestellt. Vergewissern Sie sich, dass die Ein‐ stellungen richtig sind. Die Lampe funktioniert nicht. Die Lampe ist defekt. Ersetzen Sie die Lampe. Dampf und Kondenswasser schla‐ gen sich auf den Speisen und im Garraum des Backofens nieder. Sie haben das Gericht zu lange im Backofen gelassen. Lassen Sie die Speisen nach Been‐ digung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minuten im Backofen stehen. Es dauert zu lange, die Speisen zu garen, oder sie garen zu schnell. Die Temperatur ist zu niedrig oder zu hoch. Stellen Sie bei Bedarf die Tempera‐ tur ein. Beachten Sie die Hinweise in der Bedienungsanleitung. 54 DEUTSCH14.2 Service-Daten Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicezentrum. Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum. Wir empfehlen dir, die Daten hier zu notie‐ ren: Modell (MOD.): ......................................... Produktnummer (PNC) ......................................... Seriennummer (S.N.) .........................................

15. ENERGIEEFFIZIENZ

15.1 Produktinformationen gemäß EU-Ökodesign-Vorschriften für

Kochfelder Modellbezeichnung LKG500013W Kochfeldtyp Kochfeld im freistehenden Herd Anzahl der Gas‐ brenner

Energieeffizienz pro Gasbrenner (EE gas burner) Hinten links - Hilfsbrenner nicht zutreffend % Hinten rechts - Normalbrenner 55.3 % Vorne rechts - Normalbrenner 55.3 % Vorne links - Starkbrenner 55.5 % Energieeffizienz für das Gaskochfeld (EE gas hob) 55.4 % EN 30-2-1: Haushaltskochgeräte, die Gas verbrennen – Teil 2-1: Rationaler Energieverbrauch – Allgemein.

15.2 Kochfeld - Energie sparen

Sie können Energie beim täglichen Kochen sparen, wenn Sie den folgenden Hinweisen folgen.

• Wenn Sie Wasser erhitzen, verwenden Sie nur die Menge, die Sie benötigen.

• Legen Sie nach Möglichkeit immer Deckel auf das Kochgeschirr.

• Vergewissern Sie sich vor der Verwendung der Brenner und des Topfträgers, dass diese korrekt montiert sind.

• Der Boden des Kochgeschirrs sollte die richtigen Durchmesser für die Größe des Brenners haben.

• Stellen Sie das Kochgeschirr direkt über den Brenner und in seine Mitte.

• Wenn die Flüssigkeit zu sieden beginnt, drehen Sie die Flamme so weit herunter, dass die Flüssigkeit kaum noch köchelt.

• Wenn möglich, verwenden Sie einen Schnellkochtopf. Beachten Sie die entsprechende Bedienungsanleitung. DEUTSCH 5515.3 Produktinformationen und Produktinformationsblatt gemäß den EU- Verordnungen zu Umweltdesign und Energiekennzeichnung für Backöfen Name des Lieferanten Electrolux Modellbezeichnung LKG500013W 943003602 Energieeffizienzindex 92.5 Energieeffizienzklasse A Energieverbrauch mit einer Standardbeladung, konventioneller Mo‐ dus

Anzahl der Garräume 1 Wärmequelle Gas Volumen 59 l Art des Backofens Backofen im freistehenden Herd Masse 36.0 kg EN 15181 Messverfahren des Energieverbrauchs von gasbefeuerten Backöfen.

15.4 Backofen - Energiesparen

Die folgenden Tipps helfen Ihnen, bei der Verwendung Ihres Geräts Energie zu sparen. Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Verwenden Sie Kochgeschirr aus Metall und dunkle, nicht-reflektierende Backformen und Behälter, um mehr Energie zu sparen. Heizen Sie das Gerät vor dem Garen nicht auf, es sei denn, dies wird ausdrücklich empfohlen. Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich. Restwärme Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt. Nutzen Sie die Restwärme, um die Speisen warmzuhalten oder andere Gerichte aufzuwärmen. Warmhalten von Speisen Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

15.5 Produktinformationen für Stromverbrauch und maximale Zeit bis zum

Erreichen des entsprechenden Energiesparmodus Energieverbrauch im Aus-Zustand 0.3 W Maximale Zeit, die das Gerät benötigt, um automatisch den entsprechenden Energiesparmodus zu erreichen 20 Min

56 DEUTSCH16. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts. Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen. Hinweise zum Recycling Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden. Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos. Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), DEUTSCH 57Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen. Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz. Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden. Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung. Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland 58 DEUTSCH *867375765-B-162025
