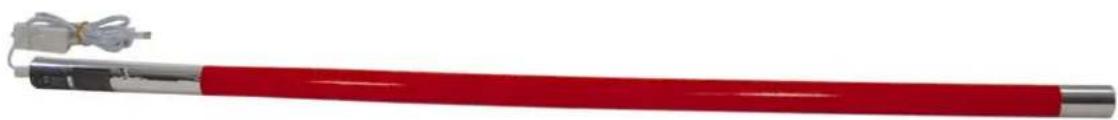

BEDIENUNGSANLEITUNG Neon Stick T5 Eurolite

• Neon Stick00026359.DOC, Version 1.5 2/26 MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis / Table of contents Sommaire / Contenido EINFÜHRUNG p. 3
• SICHERHEITSHINWEISE p. 3
• BESTIMMUNGSGEMÄSSE VERWENDUNG p. 5
• Montage p. 6
• Hängende Installation p. 6
• BEDIENUNG p. 7
• REINIGUNG UND WARTUNG p. 8
• TECHNISCHE DATEN p. 8
• INTRODUCTION p. 9
• SAFETY INSTRUCTIONS p. 9
• OPERATING DETERMINATIONS p. 10
• RIGGING p. 11
• Hanging installation p. 12
• OPERATION p. 13
• CLEANING AND MAINTENANCE p. 13
• TECHNICAL SPECIFICATIONS p. 14
• INTRODUCTION p. 15
• INSTRUCTIONS DE SÉCURITÉ p. 15
• EMPLOI SELON LES PRESCRIPTIONS p. 17
• MONTAGE p. 18
• Installation suspendu p. 18
• MANIEMENT p. 19
• NETTOYAGE ET MAINTENANCE p. 19
• CARACTÉRISTIQUES TECHNIQUES p. 20
• INTRODUCCIÓN p. 21
• INSTRUCCIONES DE SEGURIDAD p. 21
• INSTRUCCIONES DE MANEJO p. 22
• MONTAJE p. 23
• Instalación suspendida p. 24
• OPERACIÓN p. 25
• LIMPIEZA Y MANTENIMIENTO p. 25

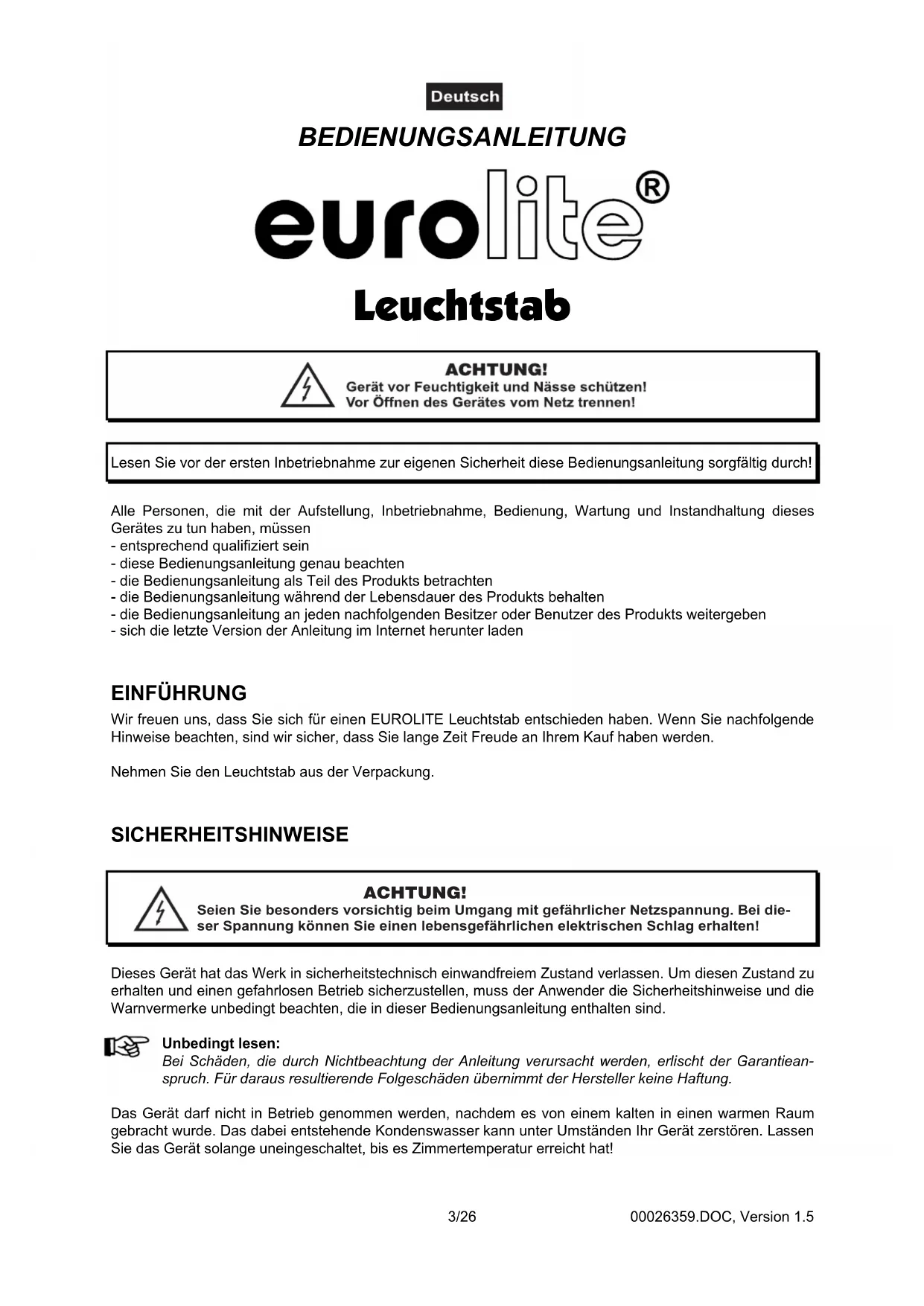

• ESPECIFICACIONES TÉCNICAS Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: Ce mode d'emploi est concu pour les n° d'art.: / Este manual del usuario es válido para las referencias: 5250020B, 5250030B, 5250040B, 5250045B, 5250046B, 5250050B, 5250060B, 5250070B, 5250080B, 5250083B, 5250020C, 5250030C, 5250040C, 5250045C, 5250046C, 5250050C, 5250060C, 5250070C, 5250080C, 5250083C, 5250020K, 5250030K, 5250040K, 5250045K, 5250046K, 5250050K, 5250060K, 5250070K, 5250080K, 5250083K, 5250020P, 5250030P, 5250040P, 5250045P, 5250046P, 5250050P, 5250060P, 5250070P, 5250080P, 5250083P Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de00026359.DOC, Version 1.5 3/26 BEDIENUNGSANLEITUNG Leuchtstab Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten - die Bedienungsanleitung während der Lebensdauer des Produkts behalten - die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE Leuchtstab entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie den Leuchtstab aus der Verpackung. SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!00026359.DOC, Version 1.5 4/26 Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben. Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf dem Typenschild angegeben. Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen. Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden. Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut- zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden. Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen. In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden!00026359.DOC, Version 1.5 5/26 p. 26

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen Deko-Lichteffekt, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen. Dieser Leuchtstab ist als statischer Lichteffekt gedacht. Häufiges Ein- und Ausschalten reduziert die Lebensdauer enorm und kann zum Defekt des Leuchtstabes führen. Nach dem Einschalten muss der Leuchtstab für mindestens 1 Min. in Betrieb bleiben. Nach dem Ausschalten muss der Leuchtstab ebenfalls mindestens für 1 Min. ausgeschaltet bleiben. Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, in der Nähe des Gerätes ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, bitte sofort vom Netz trennen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter! Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht. Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). Das Bildzeichen ---m bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Die maximale Umgebungstemperatur T

darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.00026359.DOC, Version 1.5 6/26 Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. Montage Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. BRANDGEFAHR! Das Gerät kann sowohl hängend als auch stehend installiert werden. Der Ort an dem der Leuchtstab betrieben werden soll muss so gewählt werden, dass jegliche versehentliche oder durch Vandalismus hervorgerufene Beschädigung ausgeschlossen ist. Dies gilt auch wenn der Leuchtstab mit den mitgelieferten Haltern montiert wird. Bei der Montage mittels der Halter ist darauf zu achten, dass die Halter so montiert werden, dass auf den Leuchtstab keine mechanischen Spannungen einwirken. Im gewerblichen Bereich müssen die jeweils geltenden Unfallverhütungsvorschriften beachtet werden. Der Leuchtstab muss außerhalb des Handbereiches von Personen montiert werden. Eine Überkopfmontage ist nur mit weiteren Sicherungsmaßnahmen zulässig. Wenn an dem Leuchtstab irgendwelche inneren oder äußeren Beschädigungen wie z.B. tiefe Kratzer, gesplittertes Rohr oder Beschädigungen am Kabel oder am Stecker erkennbar sind, darf der Leuchtstab nicht mehr betrieben werden. Sollten Beschädigungen während des Betriebes auftreten, darf der Leuchtstab nicht mehr berührt werden und der Stromkreis muss sofort mittels der Stromkreissicherung unterbrochen werden, danach Netzstecker ziehen. Ein defekter Leuchtstab darf nicht mit Klebeband oder ähnlichen Hilfsmitteln repariert werden, sondern muss entweder den Umweltvorschriften entsprechend entsorgt werden oder von einem Fachmann repariert werden. Zulässiger Temperaturbereich zwischen -5° C und +45° C. Maximal zulässige Umgebungsluftfeuchtigkeit 75% rel. Luftfeuchtigkeit (nicht kondensierend). Der Leuchtstab darf nicht im Freien benutzt werden. Hängende Installation Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.00026359.DOC, Version 1.5 7/26 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Das Gerät muss absolut plan befestigt werden. Achten Sie bei der Installation des Gerätes darauf, dass Sie es über alle Befestigungslöcher anbringen. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Vorgehensweise: Schritt 1: Nehmen Sie die Befestigungsschrauben und Klemmringe aus der Verpackung (1 Paar von jedem Gegenstand pro Rohr) und klemmen Sie die Ringe an den Leuchtstab. Schritt 2: An den Klemmringen befinden sich jeweils 1-2 Löcher zur Installation. Schritt 3: Halten Sie das Gerät mit den Klemmringen an die Stelle, wo es installiert werden soll. Schritt 4: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 5: Bohren Sie die Löcher. Schritt 6: Halten Sie das Gerät mit den Klemmringen in der gewünschten Position und schrauben Sie es fest. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! BEDIENUNG Schließen Sie das Gerät über den Netzstecker ans Netz an. Über den POWER-Schalter lässt sich das Gerät ein- bzw. ausschalten.00026359.DOC, Version 1.5 8/26

REINIGUNG UND WARTUNG

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! LEBENSGEFAHR! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Version: 18W 80cm 21W 105cm 36W 140cm 58W 170cm Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Gesamtanschlusswert: 18 W 20 W 36 W 58 W Max.Umgebungstemp.T

60° C 60° C 60° C 60° C Min.abstand zu enflamm. Oberflächen: 0,5 m 0,5 m 0,5 m 0,5 m Mindestabstand zum angestrahlten Objekt: 0,5 m 0,5 m 0,5 m 0,5 m Maße (LxBxH): 800 x 30 x 30 mm 1075 x 30 x 30 mm 1400 x 30 x 30 mm 1700 x 30 x 30 mm Gewicht: 0,3 kg 0,4 kg 0,5 kg 0,6 kg Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
