Produkttyp	Metall-Standventilator
Marke	ProfiCare
Modell	PCVL 3062
Stromversorgung	220-240 V, 50 Hz
Nennleistungsaufnahme	30 W
Lüftergeschwindigkeiten	3 Geschwindigkeiten (langsam, mittel, schnell) + Aus
Oszillation	Ja, 70° automatisch, per Knopf aktivierbar
Verstellbare Neigung	Ja, durch Flügelschraube
Durchmesser des Propellers	Nicht angegeben
Nettogewicht	ca. 2,7 kg
Hauptmaterial	Metall (Gitter und Propeller), Kunststoff (Basis)
Schutzklasse	II (doppelte Isolierung) – Schätzung laut technischem Datenblatt
Steckertyp	Europa (nicht spezifiziert, Standardstecker)
Länge des Netzkabels	Nicht angegeben
Anzahl der Flügel	5 (übliche visuelle Schätzung)
Schutzgitter	Vorne und hinten, zur Reinigung demontierbar
Montage erforderlich	Ja, Verschraubung des hinteren Gitters und des Propellers
Wartung	Außenreinigung mit einem trockenen oder leicht feuchten Tuch
Kindersicherheit	Nutzung ab 8 Jahren unter Aufsicht; nicht mit dem Gerät spielen
Garantie	Nicht angegeben, siehe beiliegenden Garantieschein
Mitgeliefertes Zubehör	Schrauben, Schraubendreher nicht im Lieferumfang
Vorgesehene Verwendung	Nur für den Hausgebrauch
Betriebstemperatur	Nicht angegeben

Häufig gestellte Fragen - PCVL 3062 ProfiCare

Wie montiere ich den Ventilator PCVL 3062?

Schrauben Sie die 4 vorderen Schrauben des Motors heraus, setzen Sie das hintere Gitter (Griff nach oben) auf und befestigen Sie es mit den 4 Schrauben. Montieren Sie den Propeller auf die Welle, richten Sie die Abflachung aus, ziehen Sie die Feststellschraube fest. Hängen Sie das vordere Gitter an den Haken ein, schließen Sie die Klammern und schrauben Sie die Befestigungsschraube fest.

Wie stelle ich die Lüftergeschwindigkeit ein?

Verwenden Sie den Drehschalter auf der Rückseite: Position 0 = Aus, I = langsam, II = mittel, III = schnell.

Wie aktiviere ich die Oszillation?

Schalten Sie das Gerät aus, drücken Sie dann den Steuerknopf am Motor. Zum Deaktivieren schalten Sie aus und drücken Sie den Knopf nach oben.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Das Gerät niemals in Wasser tauchen und keine Scheuermittel verwenden.

Was tun, wenn der Ventilator nicht angeht?

Überprüfen Sie die Steckdose und ob das Kabel beschädigt ist. Stellen Sie sicher, dass der Drehschalter nicht auf 0 steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich den Ventilator im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Wie stelle ich die Neigung des Ventilators ein?

Lösen Sie die kleine Flügelschraube auf der Rückseite, neigen Sie das Gitter in die gewünschte Position und ziehen Sie die Schraube wieder fest.

Ist der Ventilator für Kinder sicher?

Dieses Gerät kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Kinder dürfen nicht damit spielen. Lassen Sie kleine Kinder nicht mit Verpackungsmaterial spielen (Erstickungsgefahr).

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie es nicht. Das Kabel muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Wie bewahre ich den Ventilator bei Nichtgebrauch auf?

Reinigen Sie ihn, bewahren Sie ihn möglichst in der Originalverpackung auf und lagern Sie ihn an einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG PCVL 3062 ProfiCare

Bedienungsanleitung/Garantie

Gebruiksaanwijzing · Mode d'emploi · Manual de instrucciones · Istruzioni per l'uso Instruction Manual · Instrukcja obslugi/Gwarancja · Hasznalatiutasitas RykoBODCTBO NO 3KcnnyatauIN ·

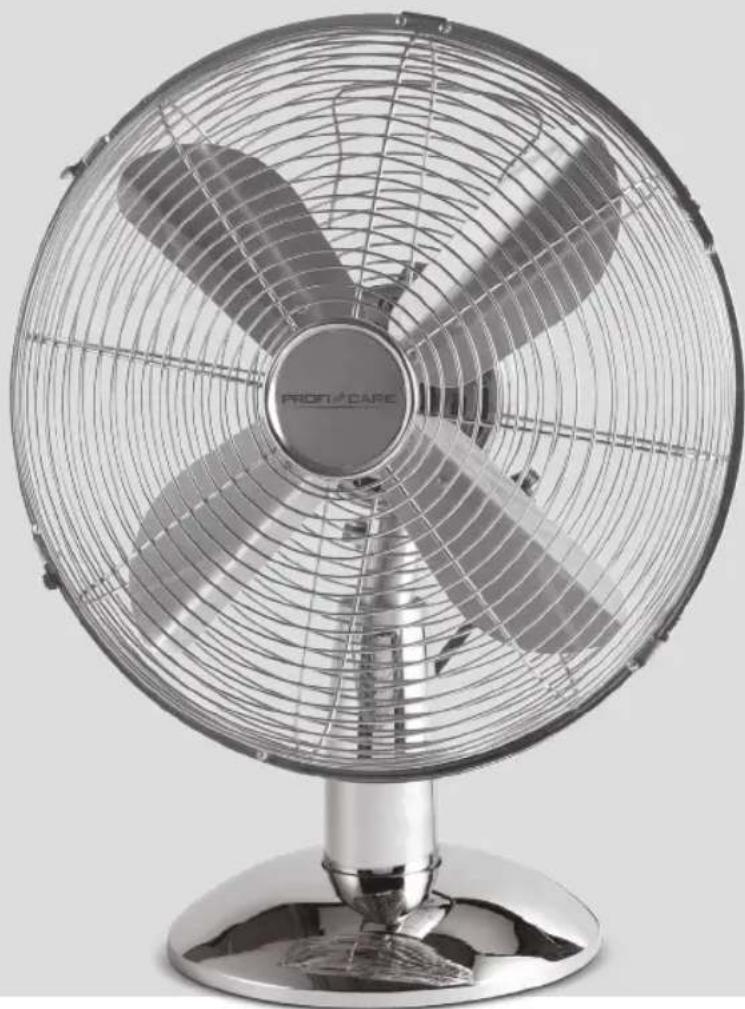

Metall-Ventilator PC-VL 3062 M

Ubersicht der Bedienelemente.. 3

Bedienungsanleitung. 4

Technische Daten.. 7

Garantie.. 7

Entsorgung. 8

Nederlands

Inhoud

Technische gegevens..

Verwijdering.. 12

Français

Sommaire

Listedesifferentélementsdecommande.. Page 3

3 Übersicht der Bedienelemente

Overzicht van de bedieningselementen
Liste des différents éléments de commande
Indicacion de los elementos de manejo
Elementi di dato
Overview of the Components

Przegladelementowoblugi Akezeloelemek attekintese O63op Detane npu6opa

4 Deutsch Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zechnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerät zu vermeiden:

WARNING:
Warnt vor Gefahren für ihre Gesundheit und zeit möglichche Verletzungsrisiken auf.

ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder lässt Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING! Lassen Sie keine Kinder nicht mit Folie spielten. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.
• Vorsicht bei langen Haaren: Diese können vom Luftstrom ange\saugt werden!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter!
• Sollten Sie das Schutzgitter entfern, schalten Sie zuvor das Gerät immer aus undziehen Sie den Netzstecker.
• Wahlen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!

• Stellen Sie das Gerät nicht direktiben Öfen oder andere Hit-zequellen.

• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder)durfen nicht mit dem Gerät spielena.
• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.

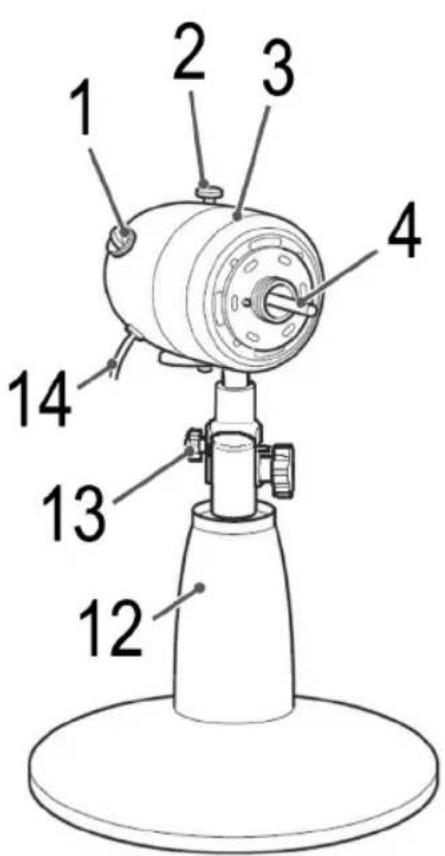

Lieferumfang und Teilebeschreibung

1 Drehschalter fur Geschwindigkeit
2 Einstellknopf für Oszillation
3 Motor
4 Abgeflachte Stelle auf der Motorwelle

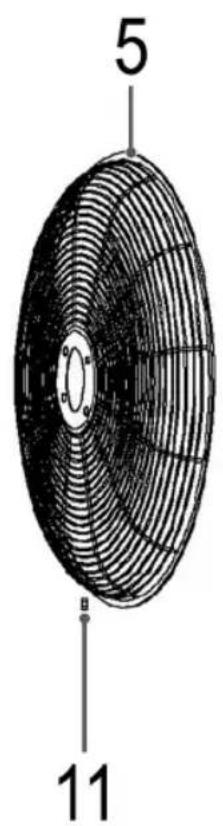

5 Hinteres Schutzgitter

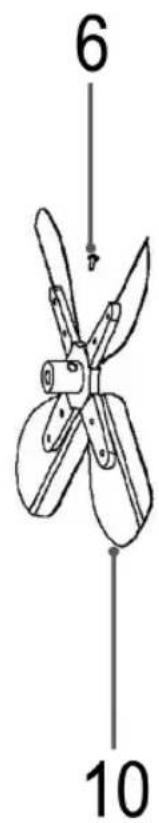

6 Feststellschaube für Propeller

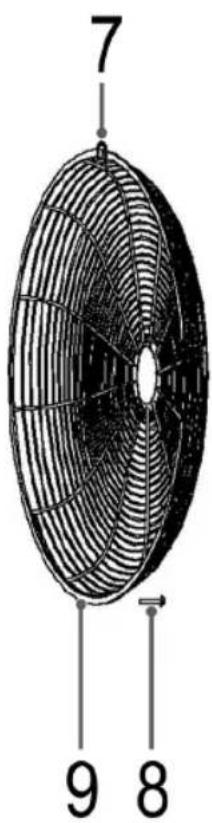

7 Haken
8 Befestigungsschraube für Schutzgitter
9 Vorderes Schutzgitter
10 Propeller
11 Befestigungsmutter
12 StandfuB
13 Kleine Rendelschraube
14Netzkabel

Ohne Abb.:

4 Schrauben für hinteres Schutzgitter

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfermen SieSAMTliches Verpackungsmaterial, wie Folien, Fuillmaterial, Kabelhalter und Kartonverpackung.
3. Prufen Sie den Lieferumfang.
4. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gebährungen zu vermeiden.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen, Ohnen das Gehäuse kurz mit einem feuchten Tuch abzwischen.

Montageanleitung

Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden!

WARNING: Verletzungsgefahr!

Die Kanten des Propellers sind scharf. Seien Sie vorsichtig bei der Montage.

HINWEIS:

• Sie benötigen für die Montage einen Kreuzschraubendreher mittlerer Höhe.
• Alle Schrauben sind an den Einzelteilen vormontiert.

• Betrachten Sie auch auf Seite 3 die „Übersicht der Bedienelemente".

• Schrauben Sie die 4 vormontierten äußeren Schrauben an der Stirnseite des Motors ab.

• Halten Sie das wichtere Schutzgitter so, dass sich die 4 Bohrungen am Schutzgitter genau über den 4 Bohrungen am Motor befinden.

6 Deutsch

HINWEIS: Beachten Sie, dass der Tragegriff am Schutzgitter nach oben zeigt.

1. Montieren Sie das hintere Schutzgitter mit den 4 Schrauben.
2. Setzen Sie den Propeller auf und befestigen Sie hin mit der Feststellschraube.

ACHTUNG: Die Schraube muss auf der abgeflachten Stelle der Motorwelle sitzen!

1. Bringen Sie das vordere Schutzgitter an, indem Sie den Haken mit der Nut in das hintere Schutzgitter einhagen.

HINWEIS: Beachten Sie, dass die Licher am Gitterrand für die Befestigungsschraube im vorderen und hinteren Schutzgitter übereinander stehen.

1. Schlieben Sie die Verschlüsse am Umfang des Schutzgitters.
2. Sichern Sie das Schutzgitter mit der Befestigungsschraube und der Mutter.

Standort

Als Standort eignet sich eine rutschfeste, ebene Fläche.

Inbetriebnahme

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
• Schlieben Sie das Gerät an eine vorschfristbig installierte Schutzkontaktsteckdose an.

Gebrauch

Grundeinstellungen

Stellen Sie, bevor Sie das Gerät in Betriebnehmen, den Neigungswinkel des Gebläses ein.

1. Losen Sie die keine Rändelschraube.
2. Neigen Sie das Schutzgitter in die gewünschte Position.
3. Drehen Sie die Rändelschraube wieder fest.

Betrieb

Zur Wahl der Geschwindigkeit benutzen Sie den Drehschalter an der Rückseite:

0 aus
I langsam
mittel
- III Schnell

Um das Gerät auszuschalten, wahren Sie die Position 0.

Gebäseinstellung

Hierzu haben Sie zwei Möglichkeiten:

Feststehend

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Einstellknopf nach oben.
3. Nutzen Sie den Tragegriff, um das Gerät in die gewünschte Position zu stellen.

Oszillierend

1. Schalten Sie das Gerät aus.
2. Drucken Sie den Einstellknopf ein.

HINWEIS:

Das Gerät schwenkt selbständig im Bereich von ca. 70 Grad.

1. Um die Funktion abzustellen, schalten Sie das Gerät aus undziehen den Einstellknopf nach oben.

Reinigung

WARNING:

• Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.
• Sollten Sie das Schutzgitter entfernen: Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuemde Gegenstände.

• Benutzen Sie keine scharfen oder scheuemden Reinigungsmittel.

• Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusatzmittel.

• Bei stärkeren Verschmutzungen)dürfen Sie das Tuch auch leicht anfeuchten.

Aufbewährung

• Reinigen Sie das Gerät wie beschrieben.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
  Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.

Technische Daten

Modell: PC-VL 3062 M

Spannungsversorgung: 220-240V, 50Hz

Leistungsaufnahme: 30 W

Schutzklasse:

Nettogewicht: ca.2,7 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät PC-VL 3062 M in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU
EU-Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU
- Okodesign Richtlinie 2009/125/EG
RoHS-Richtlinie2011/65/EU&EU)2015/863

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und diese Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche

Deutsch

7

ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vormehmen.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantiererklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reclamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach besteht!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeteleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

8 Deutsch

Auch nach der Garantie sind wir für Sie da! - Kostengündtige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfrei Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen ihren damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektrro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
