RSI 622 RIN - Geschirrspüler ROSIERES - Kostenlose Bedienungsanleitung

Technische Merkmale	Einbaugeschirrspüler, Kapazität für 12 Maßgedecke, Energieklasse A++
Abmessungen	Breite: 60 cm, Höhe: 82 cm, Tiefe: 55 cm
Spülprogramme	6 Programme, darunter Eco, Schnell, Intensiv
Wasserverbrauch	Wasserverbrauch pro Zyklus: 12 Liter
Bedienung	Einfache Bedienung mit intuitivem Bedienfeld und LED-Anzeigen
Wartung	Abnehmbare Filter für einfache Reinigung, automatischer Reinigungszyklus
Sicherheit	Überlaufschutzsystem, Türverriegelung
Allgemeine Informationen	2 Jahre Garantie, Geräuschpegel: 49 dB

Häufig gestellte Fragen - RSI 622 RIN ROSIERES

Warum startet mein Geschirrspüler ROSIERES RSI 622 RIN nicht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie außerdem sicher, dass die Tür richtig geschlossen ist und das Spülprogramm korrekt ausgewählt wurde.

Der Geschirrspüler pumpt das Wasser nicht ab. Was soll ich tun?

Überprüfen Sie, ob der Filter und der Ablaufschlauch nicht verstopft sind. Stellen Sie sicher, dass der Ablaufschlauch auf der richtigen Höhe installiert ist und nicht geknickt ist.

Warum ist mein Geschirr nach dem Spülen nicht sauber?

Es kann mehrere Gründe geben: Überprüfen Sie, ob die Sprüharme nicht blockiert sind, ob Sie ein geeignetes Reinigungsmittel verwenden und ob die Beladung des Geschirrs die Wasserstrahlen nicht blockiert.

Mein Geschirrspüler macht während des Betriebs seltsame Geräusche. Was bedeutet das?

Ungewöhnliche Geräusche können auf einen Gegenstand hinweisen, der in den Sprüharmen oder im Filter steckt. Überprüfen Sie auch, ob der Geschirrspüler richtig ausgerichtet ist.

Wie reinige ich den Filter meines Geschirrspülers ROSIERES RSI 622 RIN?

Um den Filter zu reinigen, öffnen Sie den Geschirrspüler, nehmen Sie den Filter am Boden heraus, spülen Sie ihn unter heißem Wasser ab und entfernen Sie alle Rückstände. Setzen Sie ihn nach der Reinigung wieder ein.

Der Geschirrspüler füllt kein Wasser. Was soll ich überprüfen?

Überprüfen Sie, ob die Wasserzufuhr geöffnet ist und der Zulaufschlauch nicht geknickt oder verstopft ist. Stellen Sie außerdem sicher, dass das Absperrventil richtig funktioniert.

Wie setze ich meinen Geschirrspüler ROSIERES RSI 622 RIN zurück?

Um das Gerät zurückzusetzen, ziehen Sie den Stecker für etwa 5 Minuten aus der Steckdose und stecken Sie ihn dann wieder ein. Dies kann helfen, einige elektronische Probleme zu beheben.

Warum riecht mein Geschirrspüler unangenehm?

Ein unangenehmer Geruch kann durch Essensreste im Filter oder in den Sprüharmen verursacht werden. Reinigen Sie diese Teile regelmäßig, um Gerüche zu vermeiden.

BEDIENUNGSANLEITUNG RSI 622 RIN ROSIERES

(alleen sommige modellen)

(alleen sommige modellen)

Sicherheitsvorschriften	Seite	66
Installation und Inbetriebnahme	Seite	67
Tür öffnen	Seite	69
Wasserenthärter	Seite	70
Oberkorb verstellen	Seite	72
Geschirr einordnen	Seite	73
Oberkorbspülen	Seite	77
Informationen für Labortests	Seite	78
Spülmittel und Klarspüler einfüllen	Seite	78
Filterreinigung	Seite	80
Praktische Hinweise	Seite	81
Wartung und Pflege	Seite	82
Fehlersuche	Seite	84

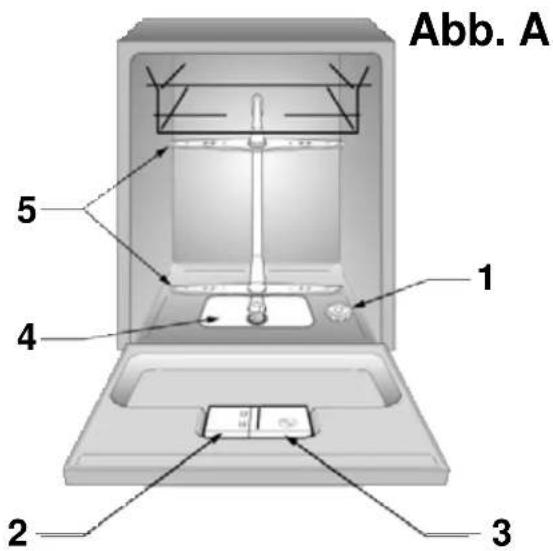

Abb. A 1 2 3 4 5

65

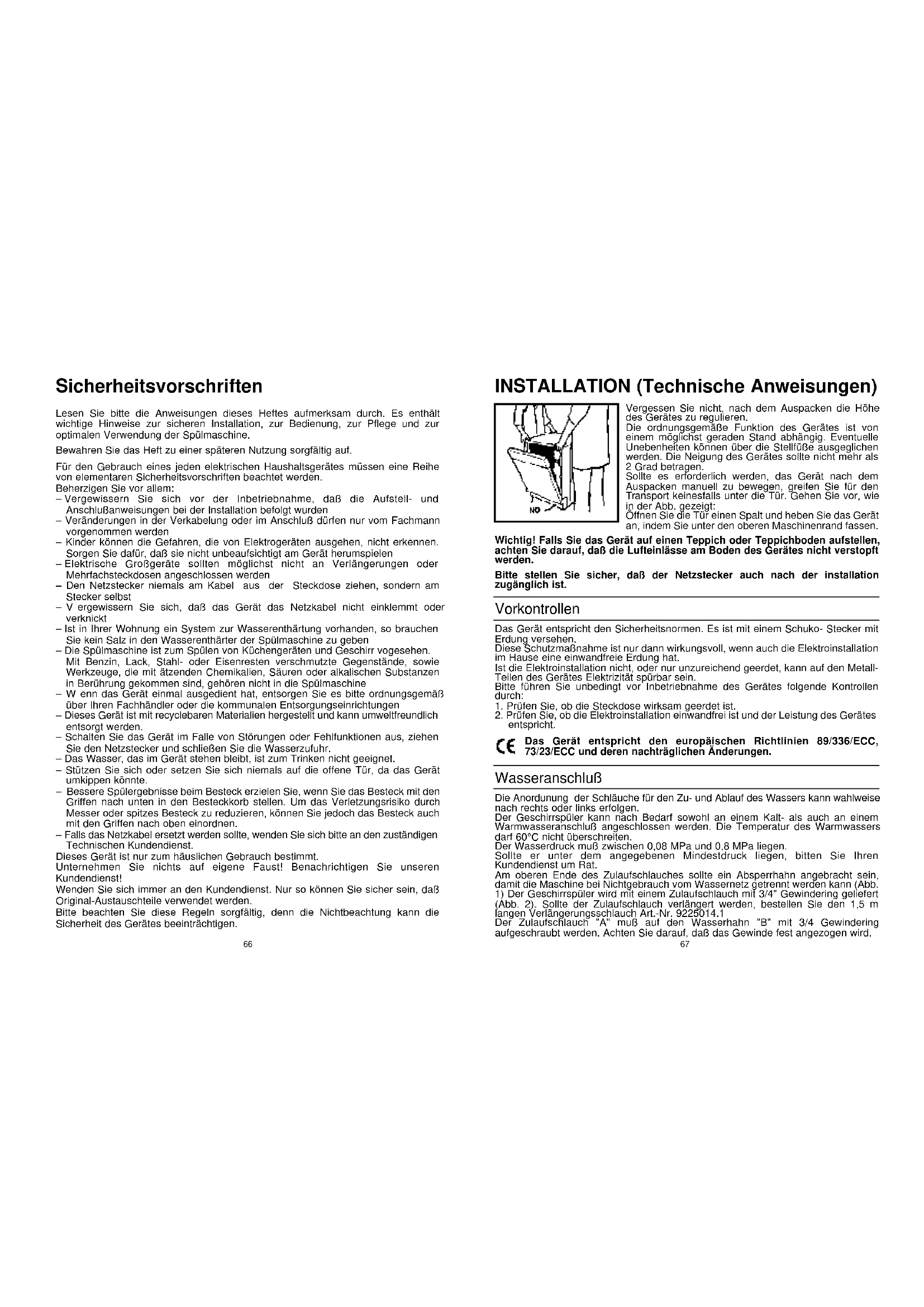

Sicherheitsvorschriften

Lesen Sie bitte die Anweisungen dieses Heftes aufmerksam durch. Es enthält wichtige Hinweise zur sicheren Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Spülmaschine.

Bewahren Sie das Heft zu einer späteren Nutzung sorgfältig auf.

Für den Gebrauch eines jeden elektrischen Haushaltsgerätes müssen eine Reihe von elementaren Sicherheitsvorschriften beachtet werden.

Beherzigen Sie vor allem:

– Vergewissern Sie sich vor der Inbetriebnahme, daß die Aufstell- und Anschlußanweisungen bei der Installation befolgt wurden

– Veränderungen in der Verkabelung oder im Anschluß dürfen nur vom Fachmann vorgenommen werden

- Kinder können die Gefahren, die von Elektrogeräten ausgehen, nicht erkennen. Sorgen Sie dafür, daß sie nicht unbeaufsichtigt am Gerät herumspielen

– Elektrische Großgeräte sollten möglichst nicht an Verlängerungen oder Mehrfachsteckdosen angeschlossen werden

- Den Netzstecker niemals am Kabel aus der Steckdose ziehen, sondern am Stecker selbst

- V ergewissern Sie sich, daß das Gerät das Netzkabel nicht einklemmt oder verknickt

– Ist in Ihrer Wohnung ein System zur Wasserenthärtung vorhanden, so brauchen Sie kein Salz in den Wasserenthärter der Spülmaschine zu geben

- Die Spülmaschine ist zum Spülen von Küchengeräten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit ätzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in die Spülmaschine

- W enn das Gerät einmal ausgedient hat, entsorgen Sie es bitte ordnungsgemäß über Ihren Fachhändler oder die kommunalen Entsorgungseinrichtungen

– Dieses Gerät ist mit recyclebaren Materialien hergestellt und kann umweltfreundlich entsorgt werden.

– Schalten Sie das Gerät im Falle von Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr.

– Das Wasser, das im Gerät stehen bleibt, ist zum Trinken nicht geeignet.

– Stützen Sie sich oder setzen Sie sich niemals auf die offene Tür, da das Gerät umkippen könnte.

- Bessere Spülergebnisse beim Besteck erzielen Sie, wenn Sie das Besteck mit den Griffen nach unten in den Besteckkorb stellen. Um das Verletzungsrisiko durch Messer oder spitzes Besteck zu reduzieren, können Sie jedoch das Besteck auch mit den Griffen nach oben einordnen.

– Falls das Netzkabel ersetzt werden sollte, wenden Sie sich bitte an den zuständigen Technischen Kundendienst.

Dieses Gerät ist nur zum häuslichen Gebrauch bestimmt.

Unternehmen Sie nichts auf eigene Faust! Benachrichtigen Sie unseren Kundendienst!

Wenden Sie sich immer an den Kundendienst. Nur so können Sie sicher sein, daß Original-Austauschteile verwendet werden.

Bitte beachten Sie diese Regeln sorgfältig, denn die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen.

INSTALLATION (Technische Anweisungen)

NO

Vergessen Sie nicht, nach dem Auspacken die Höhe des Gerätes zu regulieren.

Die ordnungsgemäße Funktion des Gerätes ist von einem möglichst geraden Stand abhängig. Eventuelle Unebenheiten können über die Stellfüße ausgeglichen werden. Die Neigung des Gerätes sollte nicht mehr als 2 Grad betragen.

Sollte es erforderlich werden, das Gerät nach dem Auspacken manuell zu bewegen, greifen Sie für den Transport keinesfalls unter die Tür. Gehen Sie vor, wie in der Abb. gezeigt:

Offnen Sie die Tür einen Spalt und heben Sie das Gerät an, indem Sie unter den oberen Maschinenrand fassen.

Wichtig! Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, daß die Lufteinlässe am Boden des Gerätes nicht verstopft werden.

Bitte stellen Sie sicher, daß der Netzstecker auch nach der installation zugänglich ist.

Vorkontrollen

Das Gerät entspricht den Sicherheitsnormen. Es ist mit einem Schuko- Stecker mit Erdung versehen.

Diese Schutzmaßnahme ist nur dann wirkungsvoll, wenn auch die Elektroinstallation im Hause eine einwandfreie Erdung hat.

Ist die Elektroinstallation nicht, oder nur unzureichend geerdet, kann auf den Metall-Teilen des Gerätes Elektrizität spürbar sein.

Bitte führen Sie unbedingt vor Inbetriebnahme des Gerätes folgende Kontrollen durch:

1. Prüfen Sie, ob die Steckdose wirksam geerdet ist.

2. Prüfen Sie, ob die Elektroinstallation einwandfrei ist und der Leistung des Gerätes entspricht.

CE Das Gerät entspricht den europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachträglichen Änderungen.

Wasseranschluß

Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen.

Der Geschirrspüler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschluß angeschlossen werden. Die Temperatur des Warmwassers darf 60°C nicht überschreiten.

Der Wasserdruck muß zwischen 0,08 MPa und 0,8 MPa liegen.

Sollte er unter dem angegebenen Mindestdruck liegen, bitten Sie Ihren Kundendienst um Rat.

Am oberen Ende des Zulaufschlauches sollte ein Absperrhahn angebracht sein, damit die Maschine bei Nichtgebrauch vom Wassernetz getrennt werden kann (Abb. 1) Der Geschirrspüler wird mit einem Zulaufschlauch mit 3/4" Gewindering geliefert (Abb. 2). Sollte der Zulaufschlauch verlängert werden, bestellen Sie den 1,5 m langen Verlängerungsschlauch Art.-Nr. 9225014.1

Der Zulaufschlauch "A" muß auf den Wasserhahn "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, daß das Gewinde fest angezogen wird.

Falls das Zulaufwasser sehr kalkhaltig ist, empfehlen wir, beim Kundendienst einen zusätzlichen Filter Artikel 9226085 anzufordern. Der Filter "D" wird zwischen dem Absperrhahn "B" und dem Wasserschlauch "A" eingesetzt und zwar so, daß die Gummidichtung "C" dazwischen liegt (Abb. 3). Wird das Gerät an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchten Wasseranschluß angeschlossen, so sollte das Wasser einige Minuten abfließen, bevor der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopfen.

1 B

2 B A

3 B C D C A

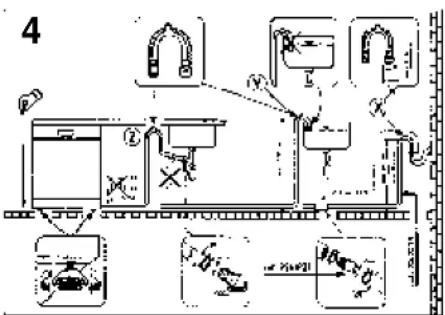

Anschluß an den Wasserablauf

Das Schlauchende in dem festen Ablauf befestigen. Der Schlauch darf nicht geknickt werden, damit der Wasserablauf nicht verhindert wird (Abb. 4). Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen. Es wird empfohlen, einen Siphon zu verwenden (Abb. 4 x).

Falls erforderlich kann der Ablaufschlauch bis zu 2,6 m verlängert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Bei Bedarf bestellen Sie den Verlängerungsschlauch Art.-Nr. 9269214 und das dazugehörige Verbindungsstück Art.-Nr. 9264427. Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, daß der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spülen zu verhindern (Abb. 4 y). Soll das Gerät untergebaut werden, muß der Krümmer des Ablaufschlauches direkt unter der Arbeitsplatte an der höchstmögliche Stelle angebracht werden (Abb. 4 z).

Überprüfen Sie bei der Installation, daß weder der Zu- noch der Ablaufschlauch geknickt sind.

Für Geräte mit Waterblock erkundige Sie sich bitte bei Ihrem GIAS-Kundendienst, da keine handelsübliche Verlängerung benutzt werden kann.

Wie man die Geschirrspülautomaten den modernen Küchen anpassen kann

Beistellen

Der Geschirrspülautomat wird mit der Normhöhe - 85 cm hergestellt und kann daher an die modernen Küchenmöbel gleicher Höhe angebaut werden.

Um das Gerät genau auszurichten, regulieren Sie die Stellfüße. Die Abdeckplatte ist eine widerstandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebeständig und kratzfest, fleckenabstossend und leicht abwaschbar (Abb. 5).

Die Arbeitsplatte ist in der Tiefe bis zu 25 mm in jeweils 5 mm Abschnitten zu verschieben.

Dazu werden die zwei hinteren Schrauben gelöst und in der gewünschten Position wieder verschraubt (Abb. 6).

Unterbauen

Die obere Arbeitsfläche des Geschirrspülers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert (Abb. 7).

Lösen Sie die beiden hinteren Schrauben (Abb. 6). Gemäß den internationalen Normen kann der Spülautomat somit einwandfrei untergebaut werden.

Dekorfähig (nur bei einigen Modellen)

Die Dekorrahmen ermöglichen die Verwendung von Dekorplatten bis zu 5 mm. Dicke, mit folgenden Maßen:

Breite 591 mm ± 1

Höhe 597 mm ± 1

5 85

6

7 220 598 556/563 100 10

Öffnen der Tür

Ziehen Sie die Griffmulde nach oben.

Sollte sich die Tür während des Spülvorganges öffnen oder geöffnet werden, unterbricht eine elektrische Sicherung automatisch alle Funktionen des Gerätes. Dennoch sollten Sie darauf achten, daß die Tür geschlossen bleibt, während der Geschirrspüler arbeitet.

69

Schließen der Tür

Schieben Sie zunächst die Geschirrkörbe ganz in die Maschine.

Versichern Sie sich, daß die Rotation der beiden Sprüharme nicht durch das Geschirrgut blockiert wird.

Schließen Sie danach die Tür, die Sie durch leichten Druck verriegeln können.

Wasserenthärter

Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißliche Ablagerungen.

Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers.

Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze "weiches", d.h. kalkfreies Wasser für jeden Spülgang liefert. Der Enthärter kann Wasser bis zu 60°F (französische Härtegrade) bzw. 33°F (deutsche Härtegrade) aufbereiten und läßt sich in 5 unterschiedlichen Stufen einstellen.

Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

In der nachfolgenden Tabelle finden Sie die Enthärtereinstellungen entsprechend den verschiedenen Härtegraden des Wassers.

Stufe	Wasser-härte	Wasser-härte	Verwendung von regen. Salzen	Einstellung des Enthäters	Anzahl Spülgänge ca.
	^ F H franz. Härtegrade	^ dH deutsche Härtegrade
0	0-9	0-5	NEIN	NEIN
1	10-30	6-16	JA	Pos. N.1	50
^* 2	31-40	17-22	JA	Pos. N.2	40
3	41-50	23-27	JA	Pos. N.3	30
4	51-60	28-33	JA	Pos. N.4	20

* Der Enthärter ist werksseitig auf der Stufe 2 eingestellt und damit den Bedürfnissen der meisten Haushalte entsprechend.

Wenn Ihr Wasser in den unter 0 genannten Härtebereich fällt, brauchen Sie weder regenerierende Salze zu verwenden, noch andere Einstellungen vorzunehmen, da das Wasser ausreichend "weich" ist.

Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

• nehmen Sie den unteren Geschirrkorb heraus und entfernen Sie den Schraubverschluß des Salzbehälters im Boden des Gerätes (Abb. A "1")
• drehen Sie mit Hilfe eines Schraubenziehers oder eines Messers den Wahlschalter auf die gewünschte Position.

Achtung: Für Geräte mit elektronischer Programmiereinheit vergleichen Sie bitte die beigefügte Programmtabelle.

Ihr Geschirrspüler ist mit einem Enthärter ausgerüstet, der dem Wasser den Kalk entzieht, der sonst zu Verkrustungen oder Beschädigungen des Gerätes führt.

Der Filter des Enthärters muß mit einem Spezialsalz zur Entkalkung von Spülmaschinen versorgt werden.

Andere Salze enthalten unlösliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beeinträchtigen können.

Zum Einfüllen des Salzes drehen Sie den Verschluß des im Boden des Gerätes befindlichen Salzbehälters auf.

Während des Nachfüllens wird ein wenig Wasser überlaufen, füllen Sie weiter Salz nach, bis der Behälter wieder ganz aufgefüllt ist und vermischen Sie dabei das Gemisch mit einem Löffel. Im Anschluß an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfernt werden. Danach Verschlußkappe wieder zudrehen.

Wenn Sie die Spülmaschine nicht sofort wieder benutzen, aktivieren Sie bitte einmal das Vorspülprogramm mit klarem Wasser, damit die übergelaufene Salzlösung aus dem Gerät gespült wird.

Der Behälter faßt ca. 1,5 – 1,8 kg Salz. Um das Gerät effizient zu nutzen, muß der Salzbehälter regelmäßig, je nach Einstellung der Enthärteranlage häufiger oder seltener, nachgefüllt werden.

Wichtig: Nur bei der Installation des Gerätes muß nach dem vollständigen Auffüllen des Salzbehälters solange Wasser zugegeben werden, bis der Behälter überläuft.

Salz-Nachfüllanzeige

Einige Modelle sind mit Salzkontrollanzeigen versehen. Diese Anzeige kann auf zwei Arten geschehen:

• elektrische Kontrollanzeige auf dem Bedienfeld, leuchtet auf, wenn der Salzbehälter nachgefüllt werden muß;
• V erschlußschraube mit beweglichem grünen Kontrollanzeiger; dieser bleibt sichtbar, solange die Salzlösung zum Regenerieren des Enthärters ausreichend ist. Wenn sich die grüne Anzeigenfläche in der Verschlußschraube senkt, muß Salz nachgefüllt werden.

Andere Modelle werden mit Blindstopfen ausgestattet. In diesem Fall muß das Salzniveau regelmäßig kontrolliert und je nach Einstellung der Enthärteranlage bei Bedarf nachgefüllt werden.

Wichtig: Weißliche Ablagerungen auf Ihrem Geschirr sind generell ein Zeichen für fehlendes Salz.

Einstellung der Höhe des oberen Geschirrkorbes (nur bei einigen Modellen)

Teller zwischen 27 cm und 31 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muß der Geschirrkorb folgendermaßen bis zur höchsten Position verstellt werden (Bezüglich des Models):

Type "A":

1) Drehen Sie die vorderen Stopper "A" nach außen;
2) Ziehen Sie den Geschirrkorb heraus und schieben Sie ihn in die oberste Position wieder ein;
3) Bringen Sie die Stopper wieder in die ursprüngliche Position zurück.

In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach oben geklappt werden.

Type "B":

1) Den oberen Korb herausziehen;
2) Dann den Korb an beiden Seiten halten und hochziehen (Abb. 1).
In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach oben geklappt werden.

VERSTELLUNG IN DIE UNTERE POSITION:

1) Den Korb an beiden Seiten halten und leicht nach oben ziehen (Abb. 2a);
2) Dann langsam den Korb in die korrekte Position führen (Abb. 2b).

N. B.: NIEMALS DEN KORB NUR AUF EINER SEITE VERSTELLEN! (Abb. 3).

Achtung: Wir empfehlen den Korb im leeren Zustand zu verstellen!

72

Einordnen des Geschirrs

Allgemeines

Um stets optimale Spülergebnisse zu erzielen, ist es ratsam, vorab größere Speisereste (Knochen, Zahnstocher, Fleisch- und. Gemüsereste, Obstkerne) vom Geschirr zu entfernen, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungsqualität führen können.

Das Geschirr braucht nicht vorgespült zu werden.

Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töpfe und Pfannen sollten vor dem eigentlichen Spülvorgang vorgeweicht werden.

Beladen des oberen Geschirrkorbes

Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichen eine flexible Nutzung des Raumangebots. Waagerecht gestellt finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihnen Platz. An den Rändern der Ablage können Kelchgläser eingehängt werden. Unterhalb der Ablage können Sie Gläser, Tassen, Untertassen und Desserteller in den Geschirrkorb einordnen. Stellen Sie die bewegliche Ablage senkrecht, so passen flache und tiefe Teller in den oberen Korb. Die letzteren sortieren Sie bitte immer so ein, daß sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, daß zwischen den Tellern immer soviel Platz bleibt, daß das Wasser die gesamte Fläche erreichen kann.

Um den Innenraum optimal zu nutzen, sortieren Sie die Teller nach Form und Durchmesser. Sie können die Teller in nur einer Reihe (Abbildung 1) oder auch in zwei Reihen (Abbildung 2) einsortieren. Größere Teller mit einem Durchmesser ab 270 mm sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen. Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz finden. Sie sollten jedoch für einen sicheren Halt dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden können. Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichst flexiblen Nutzung erforderlich sind. Sie können ihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Gläsern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut.

Beladen des unteren Geschirrkorbes

Im unteren Korb können Sie Töpfe, Pfannen, Suppenschüsseln, Servierplatten, Salatschüsseln, Deckel, flache und tiefe Teller und Kellen unterbringen. Stellen Sie das Besteck mit den Griffen nach unten in den dafür vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb gestellt wird. Achten Sie darauf, daß das Besteck die Rotation der Sprüharme nicht hindert.

1

A C B D E F

Die normale Befüllung der Geschirrkörbe ersehen Sie bitte aus den Abbildungen 1, 2 und 3.

oberer Geschirrkorb (Abb. 1)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F = Gläser

2

oberer Geschirrkorb (Abb. 2)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F = Kelchgläser
G = Gläser
H = Besteckkorb

3

unterer Geschirrkorb (Abb. 3)

A = mittlere Töpfe
B = große Töpfe
C = Pfannen
D = Deckel
E = Suppenschüsseln
F = Besteck
G = Bratpfannen, Kasserollen

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spülergebnis.

Beladung von 12 Normgedecken gemäß (Norm EN 50242)

Das korrekte Anordnen des Geschirrs ersehen Sie bitte für den oberen Geschirrkorb aus der Abbildung 4, für den unteren Geschirrkorb aus der Abbildung 5, und für den Besteckkorb aus der Abbildung 6.

4 G B E C D F C H C A H

oberer Geschirrkorb (Abb. 4)

A = 5 + 5 + 2 Gläser
B = 12 Untertassen
C = 4 + 4 + 4 Tassen
D = Kleine Schalen
E = Mittlere Schalen
F = Große Schalen
G = 1 + 1 Gabeln
H = 1 + 1 Servierlöfel
I = 3 + 3 + 3 + 3 Dessertlöffel
L = 3 + 3 + 3 + 3 Teelöffelchen

unterer Geschirrkorb (Abb. 5)

M = 8 + 4 tiefe Teller
N = 11 + 1 flache Teller
O = 12 Dessertteller
P = Servierplatten
Q = Besteck

6 R

Besteckkorb (Abb. 6)

Die beiden heruntergelassenen Halteklappen bieten Platz für jeweils 6 + 6 Messer (R); das restliche Besteck wird in die übrigen Fächer mit den Griffen nach unten so verteilt, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

Besteckkorb ohne halteklappen

Das restliche Besteck so verteilen, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

7

Der untere Korb hat vorne 2 Halterungen für Teller, die schnell und einfach für die Beladung mit größeren Teilen (z.B. Pfannen, Salatschüsseln...) verstellt werden können. (Nur bei einigen Modellen)

DIESE HALTERUNGEN LASSEN SICH WIE FOLGT VERSTELLEN:

1) Die Halterung leicht hochziehen und dann in die korrekte Position herunterlassen;
2) Die Halterung in die senkrechte Position hochziehen.

Besteckkorb (Abb. 8)

Der Besteckkorb besteht aus zwei trennbaren Teilen und bietet somit verschiedene Beladungsmöglichkeiten.

Die beiden Teile lassen sich durch entgegengesetztes Auseinanderschieben trennen. Durch Ineinanderschieben der beiden Hälften wird der Besteckkorb wieder zusammengefügt.

Bei einigen Modellen ist der Besteckkorb nicht mit den schwenkbaren Halteklappen ausgestattet.

Sparspülprogramm 1/2 - Beladung Oberkorb (nur bei einigen Modellen)

Gemischte Beladung 1/2 (Abb. 1)

A = Glaser
B = Tassen
C = tiefe Teller
D - flache Teller
D - hache Teller E - Descarteller
E = Dessertelle
F = Untertassen
G = T o p
H = Deckel
I - Pfanne
1 - mittelagroße Schalo
M = kleine Schale

Standardbeladung 1/2 (Abb. 2)

A = 6 Gläser
B = 5 + 1 Tassen
C = Servierteller
D - 6 tinfo Teller
D = 6 uelle Teller E = 6 flache Teller
E = 0 flache Teller
F=6 Dessertteller
G=6 Untertassen
H = mittelgroße Schale
I = kleine Schale

Das Besteck wird in den dazu vorgesehenen Besteckkorb im unteren Geschirrkorb eingeordnet.

Sparspülprogramm 1/2 - Beladung Unterkorb (nur bei einigen Modellen)

unterer Geschirrkorb (Abb. 3)

A = mittlere Töpfe
B = große Töpfe
C - Pfannen
D - Deckel
D = Decker
E = Suppenschussein
F = Besteck
G = Bratpfannen, Kasserollen

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spülergebnis.

unterer Geschirrkorb (Abb. 4)

M = 8 + 4 tiefe Teller
N = 11 + 1 flache Teller
0 - 12 Desserteller
B - Servierratten
P = Servierplatten
Q = Besteck

Informationen für Normtests Normprogramm allgemein

(siehe Programmtabelle)

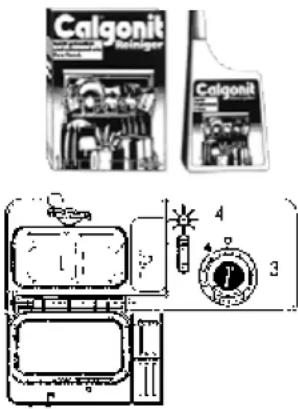

Spülmittel und Klarspüler einfüllen Spülmittel einfüllen

Spülmittel fürs Spülen mit der Hand eignen sich nicht für die Spülmaschine, da wichtige Bestandteile fehlen, die für beste Spülergebnisse notwendig sind.

Außerdem beeinträchtigen sie den korrekten Betrieb der Spülmaschine.

Calgonit Fuelizer Calgonit 1 4 3 7

Normales Spülen

Der Spülmittelbehälter befindet sich im Türinneren (Abb. A "2"). Zum Öffnen des Deckels reicht ein leichter Druck auf dem Verschlußhaken. Am Ende eines jeden Spülgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit.

Die Spülmitteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs variieren. Empfohlen wird eine Menge zwischen 20 und 30 gr Spülmittel, das in die Spülmittelkammer (1) für den Hauptspülgang eingefüllt wird.

Nach dem Einfüllen schließen Sie den Deckel des Spülmittelbehälters.

Bitte beachten Sie auch die Dosierungsanweisungen des Spülmittelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu

hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert.

Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

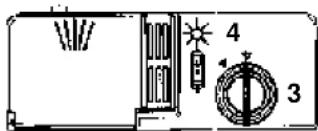

Spülen mit vorherigem Einweichen (nur bei einigen Modellen)

Falls Sie das Intensiv-Spülprogramm verwenden, müssen Sie zusätzlich einen Eßlöffel Spülmittel in die Spülmittelkammer für den Vorspülgang (2) geben.

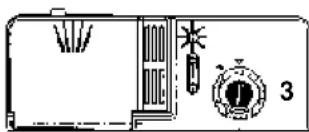

Klarspülmittel einfüllen

In der Innentür rechts vom Spülmittelbehälter befindet sich der Klarspülmittelbehälter, der 130 ml Inhalt faßt. (Abb. A "3").

Drehen Sie den Schraubverschluß (3) gegen den Uhrzeigersinn und füllen Sie den Klarspüler bis zur Markierung MAX ein. Drehen Sie dann den Schraubverschluß wieder zu. Die benötigte Menge des Klarspülers wird beim letzten Spülen automatisch zugegeben, ein voller Behälter reicht für mehrere Male. Das Klarspülmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen.

Benutzen Sie nur Klarspülmittel für Geschirrspülautomaten. Das Niveau des Klarspülmittels kann durch die Füllstandanzeige kontrolliert werden, die zwischen Spülmittelbehälter und Schraubverschluß liegt (4).

Regulierung der Klarspülmitteldosis 1 bis 6

Die Regulierungsscheibe liegt unter dem Verschluß (3) und kann mit Hilfe einer Münze gedreht werden. Die empfohlene Position ist 3. Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreift erscheinen sollte, so ist eine niedrigere Position zu wählen und wenn es Flecken oder weiße Spuren aufweist, so wähle man eine höhere Position.

Filterreinigung

Das Filtersystem (Abb. A "4") besteht aus:

- dem zentralen Filterkorb zum Auffangen von groben Teilchen

- der Siebplatte zum ständigen Filtern des Spülwassers

- dem Mikrofilter unterhalb der Siebplatte, der auch die kleinsten Schmutzpartikelchen auffängt und so eine optimale Spülung garantiert.

Um stets beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen. Der Filtersatz läßt sich durch Drehen gegen den Uhrzeigersinn leicht herausziehen (Abb. 1). Der zentrale Filterkorb ist herausnehmbar, um die Reinigung zu erleichtern (Abb. 2). Ziehen Sie schließlich die Siebplatte aus der Bodenwanne heraus wie in der Abb. 3 ersichtlich. Spülen Sie alle Teile gründlich unter fließendem Wasser und reinigen Sie diese eventuell mit einer Bürste.

Dank des selbstreinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzdem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopft sind.

Achtung: Versichern Sie sich nach der Reinigung der Filter, daß sie untereinander richtig befestigt sind und daß die Siebplatte genau In der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen. Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen.

Wichtig: Benutzen Sie die Spülmaschine niemals ohne Filter.

Praktische Hinweise

Programmwahl

Diese Geschirrspülmaschine bietet eine breite Auswahl an verschiedenen Spülprogrammen für jede Art von Geschirr und Verschmutzungsgrad. Bitte wählen Sie das entsprechende Programm aus der mitgelieferten Programm-Tabelle aus.

Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb herauszuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen. Bleibt das Geschirr nach dem Spülen noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden.

Das Trockenergebnis wird so verbessert.

Hinweise zum SPAREN

1) Um zu sparen, sollte die Spülmaschine immer komplett befüllt werden, bevor gespült wird. Das Geschirr wird jeweils nach dem Essen in die Spülmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein KALTES VORSPULPROGRAMM durchgeführt werden, um die größten Speisereste einzuweichen und zu entfernen. 2) Bei nicht sehr verschmutztem Geschirr oder nicht voller Ladung wählen Sie das SPAR-PROGRAMM.

Hinweise zur Optimierung der SPÜLERGEBNISSE

1) Töpfe und anderes Geschirr mit der Innenseite nach unten einordnen.

2) Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den dafür vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spülergebnis.

3) Um optimale Spülresultate zu erhalten, sind erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder- kerne, Zigarettenasche usw.) zu entfernen, da sonst die Abflußöffnung und die Düsen der Sprüharme verstopft werden könnten.

4) Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Sprüharme frei drehen lassen.

5) Töpfe und anderes großes Geschirr mit sehr hartnäckigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.

6) Beim Spülen von Silber ist folgendes zu beachten:

a) unmittelbar nach der Benutzung vorspülen, vor allem bei fetten Speiseresten (Majonnaise, Eier, Fisch usw.)

b) Silbergeschirr nicht mit Spülmittel beträufeln

c) Kontakt mit anderen Metallen vermeiden.

1) Sollte die Tür wahrend des Programmablaufs zur weiteren Beladung geöffnet werden, drücken Sie immer zuerst die EIN/AUS-Taste. Das Programm darf erst 3 Minuten nach dem Schließen der Tür wieder gestartet werden.

Spülmaschinenfestes Geschirr

Nicht alle Geschirrarten eignen sich zum Spülen in einer Spülmaschine. So dürfen z.B. Geschirrteile aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töpfe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefüllt werden, wenn sie spülmaschinenfest sind.

Bei manchen Geschirrarten kann das Dekor nach häufigerem Gebrauch verblassen. Vergewissern Sie sich, daß das Dekor spülmaschinenfest ist, indem Sie erst ein Geschirrteil einige Male in der Maschine spülen und es dann mit den übrigen Teilen auf seine Farbechtheit vergleichen.

Spülen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden.

WICHTIG

Beim Kauf von neuem Geschirr vergewissern Sie sich immer, daß es spülmaschinenfest ist.

Äußere Reinigung und Pflege

Das Gehäuse kann mit Lackpolitur (nicht kratzend) gereinigt werden.

Der Innenbehälter bedarf keiner besonderen Reinigung.

Kalk oder Speisereste werden durch einen Spülgang im Feinprogramm entfernt, indem ein Glas Weinessig zugefügt wird.

Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülergebnisse aufweisen, überprüfen Sie, daß die Sprüharme (Abb. A 5) nicht von Schmutzpartikeln verstopft sind. Sollte dies nicht der Fall sein, reinigen Sie die Sprüharme wie folgt:

Um den oberen Sprüharm abzunehmen, drehen Sie ihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drücken Sie den Sprüharm nach oben und drehen Sie ihn gleichzeitig im Uhrzeigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sie ihn dabei jedoch gegen den Uhrzeigersinn.

Der untere Sprüharm läßt sich durch einfaches Ziehen nach oben abnehmen (Abb. 2)

- Spülen Sie die Sprüharme unter fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen.

- Danach montieren Sie die beiden Sprüharme in das Gerät. Achten Sie beim oberen Sprüharm darauf, daß er bis zur Stop-Position gedreht wird und schrauben Sie ihn fest.

Die Wasserheizung aus Edelstahl kann mit der Zeit eine andere Farbe annehmen. Dadurch wird die Funktion nicht beeinträchtigt.

Die Spülkammer und Innentür ist ebenfalls aus Edelstahl.

Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen.

Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

1 1b

82

LÄNGERE NICHTBENUTZUNG

Wenn die Spülmaschine längere Zeit unbenutzt bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein Spülprogramm ohne Geschirr aber mit Spülmittel laufen lassen.

2. Stecker aus der Steckdose ziehen.

3. Wasserhahn schließen.

4. Klarspülmittelbehälter füllen.

5. Tür ein wenig öffnen.

6. Halten Sie das Innengehäuse immer sauber.

7. Steht das Gerät in einem Raum mit Temperatur unter 0°C, so kann das Restwasser in den Schläuchen gefrieren. In diesem Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden.

Wichtig:

Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanleitung und ordentlicher Wartung gewährleistet werden. Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedienung oder Wartung beruhen.

83

Fehlersuche

Kleine Störungen selbst beheben!

Achtung - Sollte Ihr Geschirrspüler einmal nicht zu Ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen:

FEHLER GRUND FEHLER-BESEITIGUNG

1 - Die Programme funktionieren nicht	Stecker nicht richtig in der Steckdose	Stecker in die Steckdose
	Ein/Aus-Taste nicht gedrückt	Ein/Aus-Taste betätigen
	Kein Strom vorhanden	Kontrollieren
	Sicherung defekt	Kontrollieren
	Tür nicht fest verschlossen	Tür schließen
2 - Es läuft kein Wasser ein	Siehe Gründe 1)	Kontrollieren
	Wasserhahn geschlossen	Wasserhahn öffnen
	Programmwähler nicht richtig eingestellt	Programmwähler genau einstellen
	Der Zulaufschlauch ist geknickt	Knicke beseitigen
	Der Filter des Zulaufschlauches ist verstopft	Filter reinigen
3 -Das Wasser läuft nicht ab	Filter verstopft oder verschmutzt	Filter säubern
	Ablaufschlauch geknickt	Knick oder Biegung aus dem Ablaufschlauch entfernen
	Die Verlängerung des Ablaufschlauches ist nicht ordnungsgemäß angebracht	Achten Sie auf einen korrekten Anschluß des Ablaufschlauches
	Keine Entlültung des Ablaufanschlusses in der Wand	Wenden Sie sich an einen Fachmann
4 - Wasser läuft ständig ein	Ablaufschlauch zu tief	Ablaufschlauch mindenstens 40 cm über dem Boden anbringen
5 - Man hört nicht, daß sich die Sprüharme drehen	Übermäßige Spülmittel-Zugabe	Weniger Spülmittel zugeben
	Ein Stück des Spülguts blockiert den Sprüharm	Kontrollieren
	Filterplatte oder Filter stark verschmutzt	Filterplatte und Filter säubern

FEHLER GRUND FEHLER-BESEITIGUNG

6 -Bel den elektronischen Geräten ohne Display: Die Leuchten "eco" und "1" blinken und das Signal ertönt	Der Wasserhahn ist gesperrt	Schalten Sie das Gerät aus. Offnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
7 -Bel den elektronischen Geräten mil Display: "E1" wird angezeigt und das Signal ertönt	Der Wasserhahn ist gesperrt.	Schallen Sie das Gerät aus. Offnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
8 -Das Spülgut wird nur zum Teil gespült	Siehe Gründe 5)	Kontrollieren
	Das Geschirr ist zu dicht angeordnet	Geschirr richtig anordnen
	Das Endo des Ablaufschlauches liegt im Wasser	Der Ablaufschlauch darf nicht im Wasser liegen
	Spülmittel ist nicht richtig dosiert, verklumpt oder hart	Dosis erhöhen u. ggf. neues Spülmittel benutzen
	Der Deckel des Salzbehälters ist nicht richtig geschlossen	Deckel festschrauben
	Das gewählte Spülprogramm ist nicht angemessen	Wählen Sie ein intensiveres Programm
	Geschirr im unteren Korb ist nicht gespült	Taste 1/2 zurückdrücken
9 -Weiße Flecken auf dem Spülgut	Wasser besonders hart	Klarspüler kontrollieren bzw. regulieren
10 - Spülmittel wird nicht ganz eingespült	Spülmittel verklumpt oder feucht	Anderes oder trockenes Spülmittel verwenden (Spülmittel an einem trockenen Ort aufbewahren)
	Netzwasserdruck wegen Fremd-ablagerungen zu niedrig	Reinigen des im Zulaufschlauch vorhandenen Filters
11 -Geräusche während des Spülgangs	Das Geschirr klappert	Geschirr richtig anordnen
	Sprüharme klappern gegen das Geschirr	Geschirr richtig anordnen
12 - Geschirr wird nicht richtig trocken	Keine Lüftung	Tür am Ende des Spülgangs offen lassen, um die natürliche Trocknung zu fördern

Läßt sich der Fehler nicht beheben, wenden Sie sich bitte an den Technischen Kundendienst. Geben Sie dabei das Maschinenmodell laut Typenschild (im oberen Bereich der Innentür) oder Garantieschein an, um eine schnelle und effektive Hilfe zu ermöglichen.

Indice

Wir schließen die Haftung für alle evtl. Drucklehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.
