BEDIENUNGSANLEITUNG Readyy'y BBH21830L BOSCH

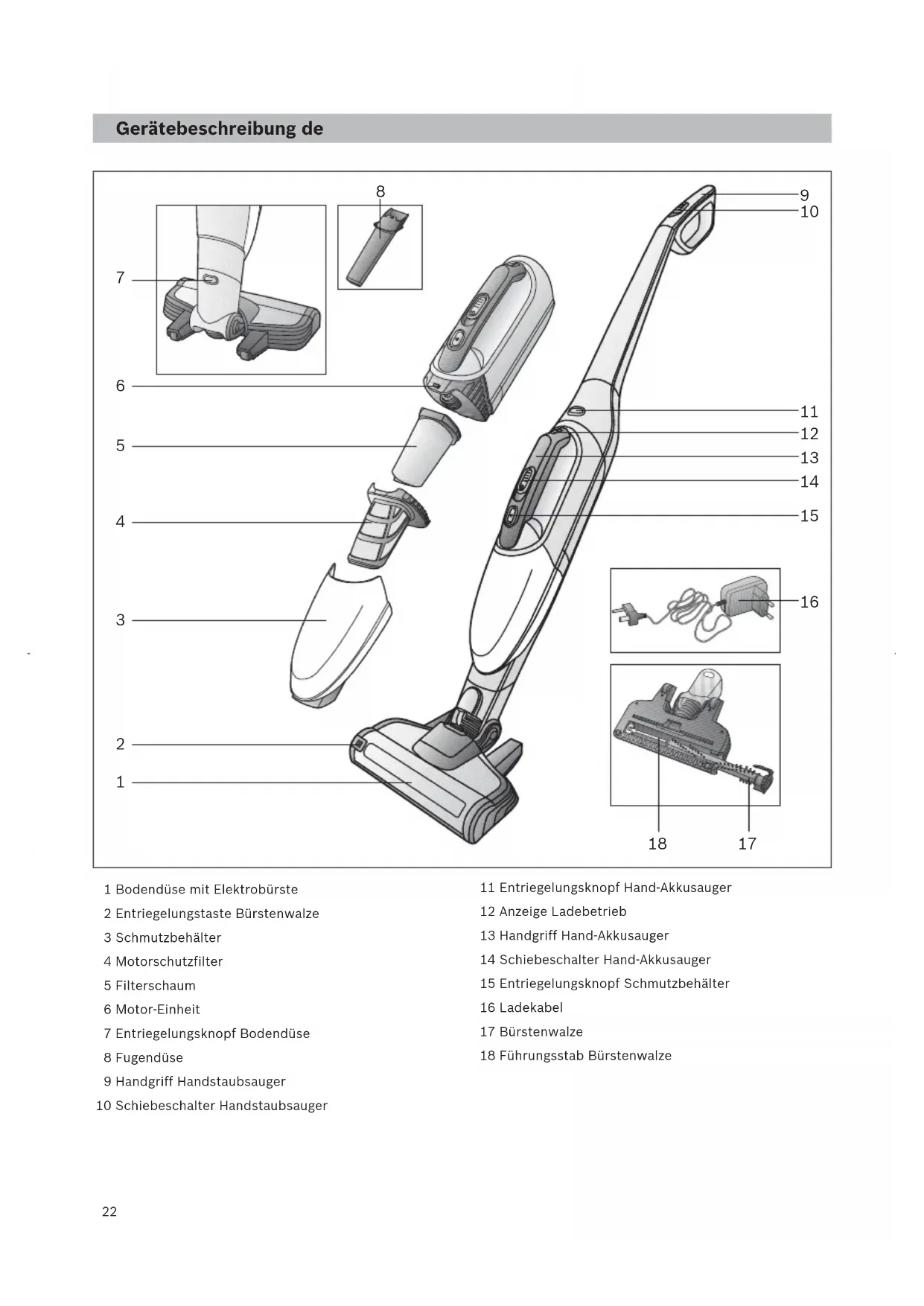

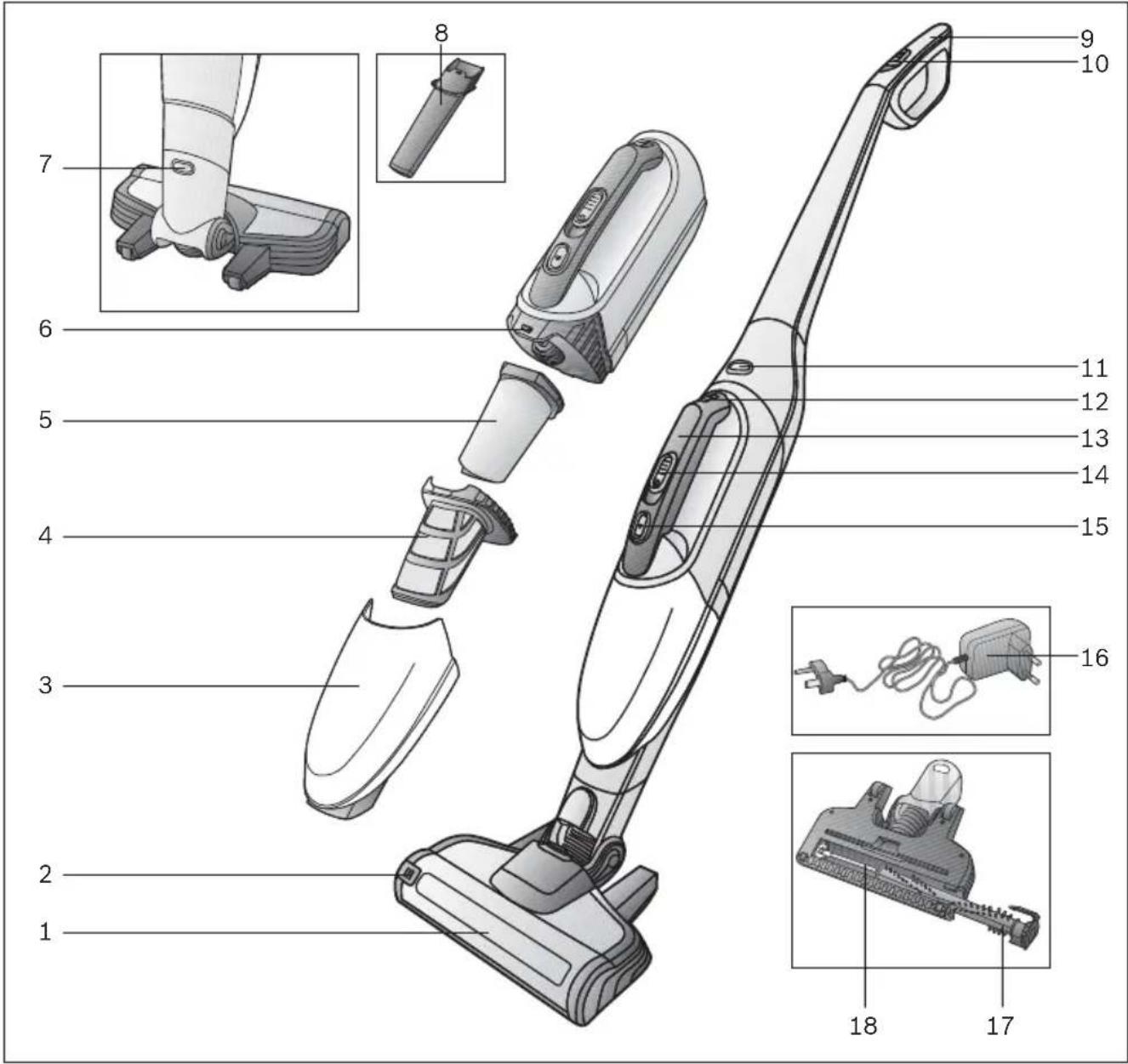

Gerätebeschreibung de 1 Bodendüse mit Elektrobürste 2 Entriegelungstaste Bürstenwalze 3 Schmutzbehälter 4 Motorschutzfilter 5 Filterschaum 6 Motor-Einheit 7 Entriegelungsknopf Bodendüse 8 Fugendüse 9 Handgriff Handstaubsauger 10 Schiebeschalter Handstaubsauger 11 Entriegelungsknopf Hand-Akkusauger 12 Anzeige Ladebetrieb 13 Handgriff Hand-Akkusauger 14 Schiebeschalter Hand-Akkusauger 15 Entriegelungsknopf Schmutzbehälter 16 Ladekabel 17 Bürstenwalze 18 Führungsstab Bürstenwalze

Bitte Bildseiten ausklappen! Vor dem ersten Gebrauch Bild Handgriff vorsichtig auf das Hauptgehäuse stecken und verschrauben. Bild Handstaubsauger in die Bodendüse stecken und verrasten Zum Lösen der Bodendüse Entriegelungsknopf drücken und Handstaubsauger aus der Düse ziehen. Aufladen

Achtung: Vor dem ersten Betrieb müssen die Akkus des Staubsaugers mindestens 16 Stunden geladen werden. Das Gerät darf nur mit einem Akkupack betrieben werden, der die gleiche Volt-Angabe wie das Gerät aufweist. Bitte achten Sie dazu auf die Volt-Bedruckung von Akkupack und Gerät. Bild Stellen Sie den Staubsauger zum Laden in die Nähe einer Steckdose. Das Gerät kann frei im Raum abgestellt werden. (siehe Bild 6) Ladekabel hinten in den Anschluss des Gerätes stecken. Stecker des Ladekabels in die Steckdose stecken. Während des Ladevorgangs leuchtet die Ladeanzeige rot. Ist das Gerät betriebsbereit, leuchtet die Lade- anzeige blau. Die Ladezeit für eine vollständige Ladung beträgt 12 bis 16 Stunden. Eine Erwärmung des Ladekabels und Handstaub- saugers ist normal und unbedenklich. Verwendung des Handstaubsaugers Saugen Bild Schiebeschalter in Pfeilrichtung betätigen.

Saugkraft regeln Bild Schieben Sie den Schiebeschalter in die gewünschte Position, um die Saugleistung einzustellen: Position 1 = mittlere Leistungsstellung für einfache Reinigungsaufgaben => Das Gerät hat eine längere Laufzeit. Position 2 = hohe Leistungsstellung für schwierigere Reinigungsaufgaben => Das Gerät hat eine höhere Leistung bei kürzerer Laufzeit. Bild Bei kurzen Saugpausen kann das Gerät frei im Raum abgestellt werden. Dazu den Sauger leicht nach vorne in Richtung Düse kippen.

Achtung: Zum Abstellen das Gerät unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte. Verwendung des Hand-Akkusaugers Bild Durch Betätigen des Entriegelungsknopfs Hand- Akkusauger entriegeln und aus dem Handstaub- sauger entnehmen. Fugendüse Zum Absaugen von Fugen und Ecken, etc. Bild Die Fugendüse, wie dargestellt, in die Saugöffnung des Akkusaugers stecken. Laden des Hand-Akkusaugers Bild Zum Laden Hand-Akkusauger in den Handstaub- sauger einsetzen und verrasten. Auf korrekten Sitz achten. Nach der Arbeit Bild Nach dem Saugen das Gerät ausschalten

de24 Leeren des Staubbehälters Um ein gutes Saugergebnis zu erzielen, sollte der Staubbehälter nach jedem Saugvorgang geleert werden. Bild Entnehmen Sie den Hand-Akkusauger aus dem Handstaubsauger(siehe Bild 7) Staubbehälter mit Hilfe der Entriegelungstaste entriegeln und von der Motor-Einheit abziehen. Bild Motorschutzfilter und Filterschaum mit Hilfe des Handgriffs aus dem Staubbehälter entnehmen. Staubbehälter entleeren. Reinigung der Filter Bild Staubbehälter entriegeln. Motorschutzfilter und Filterschaum aus dem Staubbehälter entnehmen (siehe Bilder 11 und 12) Motorschutzfilter und Filterschaum durch Ausklopfen reinigen. Bei starker Verschmutzung können die Filter und der Staubbehälter ausgewaschen werden. Staubbehälter im Anschluss mit einem trockenen Tuch ausreiben; Filter vor dem Wiedereinsetzen komplett trocknen lassen. Bild a)Motorschutzfilter und Filterschaum in den Staubbehälter einsetzen.

Staubbehälter auf die Motor-Einheit aufsetzen und verrasten. Bei Bedarf können neue Filter über unseren Kunden- dienst bezogen werden Reinigung der Bodendüse Vor jeder Wartung Staubsauger ausschalten bzw. vom Ladekabel trennen. Bild Bürstenwalze über den Entriegelungsknopf ent- riegeln und seitlich aus der Bodendüse ziehen. Aufgewickelte Fäden und Haare mit einer Schere ent- lang der dafür vorgesehenen Kerbe durchschneiden und entfernen. Bürstenwalze seitlich entlang des Führungsstabs in die Bodendüse einschieben und über den Entriegelungsknopf verrasten.

Achtung: Die Bodendüse darf nur mit montierter Bürstenwalze in Betrieb genommen werden.

Achtung! Bodendüsen unterliegen, abhängig von der Beschaffen- heit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse über- prüfen. Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden. Austausch des Akkupack Das Akkupack kann mit einem Handgriff aus dem Gerät entnommen und ausgetauscht werden. Bild Akkupack in Pfeilrichtung entriegeln und aus dem Gerät entnehmen. Neues Akkupack einsetzen und verriegeln. Ein neues oder zusätzliches Akkupack kann über unseren Kundendienst unter Angabe des Geräte-Typs bezogen werden.

Achtung, das Gerät darf nur mit einem Akkupack betrieben werden, der die gleiche Volt-Angabe wie das Gerät aufweist. Bitte achten Sie dazu auf die Volt-Bedruckung von Akkupack und Gerät. Pflege Vor Reinigung des Handstaubsaugers bzw. Hand- Akkusaugers müssen diese ausgeschaltet und vom Ladegerät getrennt sein. Sie können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden. Sauger niemals in Wasser tauchen Entsorgung des Akkupack Vor der Entsorgung des Gerätes, Akkupack entnehmen und umweltgerecht entsorgen (siehe Bild 16).
