GS17K - Heizung SunRed - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Halogen-Heizstrahler
Marke	SunRed
Modell	GS17K
Leistung (Stufen)	900 W / 1200 W / 2100 W
Stromversorgung	230 V ~ 50 Hz
Abmessungen (H x Durchmesser)	205 cm x 50 cm
Nettogewicht	10,1 kg
Länge des Netzkabels	1,9 m
Heizelementtyp	Infrarot-Halogen
Lebensdauer der Heizelemente	5000 Stunden
Isolationsklasse	I (Erdung erforderlich)
Höhenverstellung	Ja, mittels Teleskoprohr
Sicherheitsschalter	Automatische Abschaltung bei Umkippen
Verwendung	Innen / Außen (vor Regen geschützt)
Montage erforderlich	Ja, 8 Schritte
Reinigung	Weiches, feuchtes Tuch, bei Bedarf mildes Reinigungsmittel
Lagerung	An einem kühlen, trockenen Ort, Originalverpackung
Entsorgung	Recycling über zugelassene Stelle (WEEE)
Ersatzteile	Heizelemente, Schalter, Netzkabel
Reparierbarkeit	Reparatur durch autorisierten Fachmann

Häufig gestellte Fragen - GS17K SunRed

Wie montiere ich die SunRed GS17K Heizung?

Befolgen Sie die 8 im Handbuch beschriebenen Schritte: Befestigen Sie das untere Rohr am Sockel, führen Sie das Kabel durch, montieren Sie die Rohre (unten, Mitte, oben), schließen Sie den Kopf an, befestigen Sie ihn mit zwei Schrauben und stellen Sie dann die Höhe ein. Stellen Sie sicher, dass alle Verbindungen fest angezogen sind.

Welche Leistungsstufen sind verfügbar?

Drei Stufen: Stufe I (900 W), Stufe II (1200 W) und beide kombiniert (I+II) für 2100 W. Verwenden Sie den Knopf am Kopf zur Auswahl.

Was tun, wenn die Heizung nach dem Bewegen nicht angeht?

Möglicherweise hat sich die interne Verbindung gelöst. Bauen Sie die Rohre ab, überprüfen Sie die Verbindung und befestigen Sie sie erneut wie in Schritt 5 der Montage.

Kann die Heizung im Freien verwendet werden?

Ja, aber nur in einem offenen Bereich, geschützt vor Regen oder Feuchtigkeit. Es wird nicht empfohlen, sie bei Regen oder feuchten Bedingungen zu verwenden.

Wie reinige ich die Heizung?

Ziehen Sie den Stecker und lassen Sie sie abkühlen. Wischen Sie die Außenseite mit einem weichen, feuchten Tuch ab. Bei Bedarf können Sie ein mildes Reinigungsmittel verwenden. Tauchen Sie das Gerät niemals in Wasser.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen Abstand von mindestens 1 Meter zu Wänden, Möbeln, Vorhängen und anderen brennbaren Gegenständen ein. Stellen Sie die Heizung nicht direkt unter oder über eine Steckdose.

Kann die Heizung unbeaufsichtigt betrieben werden?

Es wird nicht empfohlen, das Gerät unbeaufsichtigt eingeschaltet zu lassen, besonders in der Nähe von Kindern oder Tieren. Verwenden Sie immer den Notschalter und die automatische Abschaltfunktion bei Umkippen.

Wie tausche ich die Heizelemente aus?

Die Halogen-Elemente haben eine Lebensdauer von 5000 Stunden. Der Austausch muss von einem autorisierten Fachmann durchgeführt werden. Kontaktieren Sie Ihren Händler oder einen qualifizierten Elektriker.

Kann ich die Heizung im Badezimmer verwenden?

Nein, sie darf nicht in der Nähe von Badewannen, Duschen, Waschbecken oder Schwimmbecken verwendet werden. Feuchtigkeit könnte das Gerät beschädigen und eine Gefahr darstellen.

Wie lagere ich die Heizung nach Gebrauch?

Lassen Sie sie vollständig abkühlen und lagern Sie sie an einem kühlen, trockenen Ort. Verwenden Sie die Originalverpackung, um Staub zu vermeiden. Bewahren Sie sie außerhalb der Reichweite von Kindern auf.

BEDIENUNGSANLEITUNG GS17K SunRed

Bedienungsanleitung Stehende Terrassenheizung (DE)

Manuel Appareil de chauffageABOUT (FR)

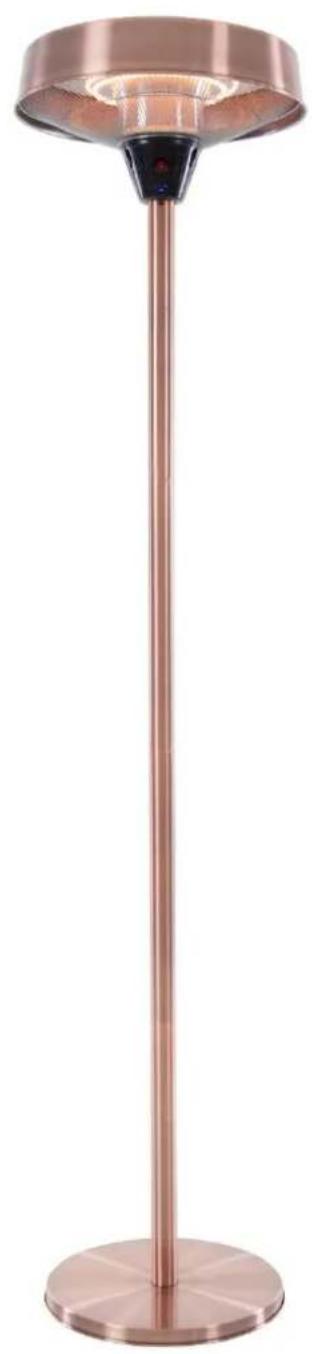

GS17K/GS17B - Instruction Manual Electric Patio Heater 900/1200/2100 Watt

Standing Electric Patio Heater (GS17K/GS17B) EN

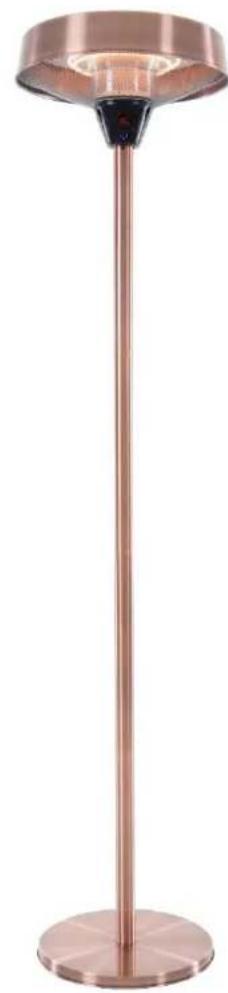

TECHNISCHE SPECIFICATIONS

Wattage: 900W/1200W/2100W

Element type: Infrarood Halogene

Gewicht: 10.1kg

IP waardering: IP44

Stehende Elektrische Terrassenhezung (GS17K/GS17B) DE

Bedienungsanleitung -itte bewahren Sie diese an einem sicheren Ort auf

TECHNISCHE DATEN

Stromversorgung 220-240V 50 Hz

Leistung max. 2.100 W

Nettogewicht 10.1 kg

Isolierung Klasse I

Element Type: Infrarot Halogen

Lebensdauer Elemente: ca. 5000 St.

Kabellange: 1.9 Meter

Abmessungen: H205 x Diam 50 cm

Bemerkung: Höhe einstellbar

WICHTIG - Entferen Sie vorsichtig Verpackung vor dem Gebrauch, aber behalten Sie die Sicherheitshinweise. Diese Anweisungen sind Teil des Produkts.

Bitte beachten Sie alle Sicherheitsanweisungen die in dieser Anleitung aufgeführrt sind.

Bitte lessen Sie die eine Anleitung vollständig durch und bewahren Sie sie für zukünftige Referenz. Diese Anweisungen sollen mit dem Produkt gespeichert werden. Dieses Produkt ist nur für den Hausgebrauch und soll nicht kummerziell oder für Vertragszwecke verwendet werden.Vielen Dank für den Kauf dieser Terrassenheziehung. Wir hoffen, dass Sie mit diesen Produkt vollkommen zufrieden sein werden. Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie diese an einem sicheren Ort auf.

Nehmen Sie die Heizung aus der Verpackung. Überprüfen Sie, ob alle Teile vorhanden und dass keine Teile in der Verpackung hintergelieben sind. Alle Verpackungen müssen vom Kopf der Heizung entfernt werden. Installieren Sie den Heizer gemäß den angegebenen Schritten, mit Hilfe der Detailzeichnungen.

Schlieben Sie die Heizung nicht an die Stromversorgung an, bis die Montage abgeschlossen ist.

Schlieben Sie die Heizung nicht an die Stromversorgung an, wenn Teile der Heizung oder des Stromschnurs beschadigt sind.itte kontaktieren Sie bei Zweifel ihren Lieferanten.

Vorsicht

Benutzen Sie die Heizung ausschließlich auf einer flachen, waagerechten Oberfläche. Dieses Gerät ist mit einem Notschalter ausgestattet. Falls das Gerät umkippen sollte, schaltet dieser das Gerät sofort aus.

1. Verwenden Sie die Hezung im Freien oder in einem groBen, offen Bereich. Halten Sie die Hezung fern von Hindernissen wie Åsten, und von Objekten, die durch Hitze beeinflusst werden können, wie Möbel, Gardinen oder andere brennbare Gegenstände (Mindestabstand 1 Meter).

2. Benutzen Sie die Heizung nicht in unmittelbarer Höhe von Badewannen, Waschbecken, Duschen oder Schwimmbadern.

3. Verwenden Sie die Heizung nicht in einer unbelüfteten Umgebung.

4. Verwenden Sie die Hezung nicht an einem Ort, an dem Gas, Benzin, Farbe oder andere brennbare Materialien gelagert werden.

5. Stecken Sie keine Gegenstände durch das Gitter des Geräts. Bedecken Sie das Gitter nicht.

6. Die Heizung soll nicht unmittelbar über oder under einer Steckdose aufgestellt werden.

7. Transportieren Sie das Gerät nicht, wenn es an eine Steckdose angeschlossen ist. Lassen Sie die Heizung vollständig abkühlen bevor Sie sie lagern.

8. Fassen Sie den Kopf der Heizung nicht an während des Gebrauchs.

9. Die Heizung soll nicht unbeaufsichtigt eingeschaltet sein, insbesondere wenn Kinder oder Haustiere in der Nähse sind.

10. Die Indikatoren der verschiedene Positionen sollen in einem Abstand von mindestens 1m sightbar sein.

11. Der Text bezüglich der Abdeckung muss sightbar sein wenn die Heizung installiert ist, und sollte nicht angebracht werden auf die Rückseite des Gerätes. Der Mindestabstand zu einer Wand beträgt 1 Meter.

12. Die Heizung muss ordnungsgemäß und den Anweisungen entsprechend installiert werden.

13. Die Heizung muss auf eine flache und waagerechte Oberfläche aufgestellt werden.

14. Das Gerät erreicht während des Betriebes und eine kurze Zeit danach hohe Temperatoren. Fassen Sie das Gerät in thisem Zeitraum nicht an.

15. Decken Sie das Gerät während des Betriebes oder kurze Zeit nach dem abgeschaltet ist nicht ab.

16. Umwickeln Sie das Gerät nicht mit dem Netzstecker.

17. Das Gerät muss mit Vorsicht behandelt werden; vermeiden Sie Vibrationen oder Stöbe.

18. Das Gerät muss an eine geerdete Steckdose angeschlossen werden.

19. Bei Beschädigung muss das Gerät durch einen professionellen Service-Techniker repariert werden.

20. Wenn die Stromschnur beschädigt ist, muss sie von einem Fachmann ersetzt werden, um Unfälle zu vermeiden.

21. Halten Sie das Gerät entfern't von Pappe oder anderen brennbaren Materialien.

22. Kinder sollenen bei der Bedienung des Gerats von einem Erwachsenen beaufsichtigt werden.

23. Das Gerät eignet sich nur für den haußlichen Gebrauch. Es ist nicht gestattet, es auf Baustellen, in

Gewächshäusern, Scheunen oder Stallen einzusetzen, wo sich brennbarer Staub befindet.

1. Der Kopf der Heizung erreicht hohe Temperatures während des Betriebs. Trennen Sie das Gerät von den

Steckdose, und warten Sie mit der Reinigung bis es vollständig abgekühlt ist.

1. Verwenden Sie these Gerat nicht an Orten mit atzender oder fluchtiger Luft, z.B. Staub, Dampf, Gas, etc.

2. Verwenden Sie theses Gerät nicht als Wäshe- oder Handtuchtrockner.

3. Verwenden Sie theses Gerät nicht als Saunaofen.

4. Verwenden Sie theses Gerat nicht als Zimmerheizung.

5. Verwenden Sie these geserat nicht zur Tierzucht.

6. Tauchen Sie das Gerät zur Reinigung nicht in Wasser ein.

www.sunred.nl

1. Das Gerät muss an eine gut sightbare und leicht zugängliche Steckdose angeschlossen werden.
2. Es kann, einige Minuten nach dem Anschalten, ein dunkler Punkt entstehen auf der Oberfläche des Heizelements. Das ist normal und beeinträchtigt das Funktionieren des Gerats nicht.
3. Verwenden Sie these Heizgerät nicht mit einem Programmierer, Timer oder einem anderen Gerät, das die Heizung automatisch einschaltet, da Brandgefahr besteht, wenn die Heizung abgedeckt oder falsch positioniert ist.
4. Dieses Gerat ist nicht geeignet fur die Verwendung durch Personen (einschlieblich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnisse vorgesehen, sofern nicht eine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Gerats durch eine fur ihre Sicherheit verantwortliche Person erfolgt.
5. Kinder sollen den beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.
6. Dieses Gerat ist mit einem Notschalter ausgestattet. Falls das Gerät umkippen sollte, schaltet dieser das Gerät sofort aus.

Betrieb

1. Schlieben Sie das Netzkabel an eine 13 Ampere-Steckdose an, die sich in einem sicheren, trockenen Bereich befindet sowie gut sightbar und leicht zuganglich ist. Das Heizgerat darf sich nicht unmittelbar unterhalb einer Steckdose befinden.
2. Mit dem Schalter auf dem Kopf der Heizung schalten Sie das Gerät an. Der Schalter des Geräts ist in 3))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))) 2100W. Bei Stand 0 ist das Gerät ausgeschelt.
3. Obwohl das Gerät Wasserbeständig ist, sollte es nicht bei Regen oder Nasse verwendet werden.
4. Verwenden Sie das Gerät nicht im Zusammenhang mit einem Programmierer oder Timer.
5. Trennen Sie das Netzkabel von der Stromzufuhr, wenn die Halogen-Heizung nicht in Gebrauch ist.

Reinigung und Wartung

Das Gerat wird sehr heiB. Trennen Sie das Gerat von der Stromversorgung und warten Sie bis es abgekuhl ist, bevor Sie es reinigen. Reinigen Sie die AuBenseite des Heizelements mit einem feuchten Tuch.
- Verwenden Sie niemals atzende Lösungsmittel oder Reinigungsmittel und tauchen Sie das Gerät nicht in Wasser ein.
Das Gerät bedarf keiner besonderen Wartung. Nehmen Sie Ihr Gerät niemals auseinander. Ein falsch repariertes Gerät kann für den Benutzer gefährlich sein.
- Reparaturen sowie das Ersetzens des elektrischen Heizelements sollte nur durch einen qualifizierten Elektriker oder durch ein empfohlenes Service-Center durchgeführt werden. Die Garantie erlischt bei Schäden, die aus unsachgemäßer Verwendung resultieren.
Um Staub und Schmutz zu verhindern, die Originalverpackung verwenden, um das Gerät wieder zu verpacken.
Erstickungsgefahr: Außerhalb der Reichweite von Kindern und Haustieren. Enthalt verschluckbare Kleinteile.

Entsorgung

Das Gerat NICHT uber ihrer regularen stadtischen Mullabfuhr entsorgen. Dieses Produkt entsorgen bei ihrer ortlichen, lizenzierten Recycling / Abfallbetrieb.
Fur weitere Informationen uber die Entsorgung von Elektro-Waren, kontaktieren Sieitte Ihre lokale Behorde.

Problemlösung

Wenn die Heizung nicht Funktioniert, überprüfen Sie die folgenden Punkte, bevor Sie es zur Reparatur anbieten:

• Stellen Sie sicher, dass das Netzkabel an eine geerdete Steckdose angeschlossen ist.
  Prufen Sie, ob die Sicherung in Ordnung ist.
• Stellen Sie sicher, dass der Schalter in eine der drei Positionen ist.

Technische Daten

Stromversorgung 230V 50Hz

Leistung max. 2100W

Nettogewicht 10,1 kg

Isolierung Klasse I

Höhe max 205cm

Montage

Schritt 1: Befestigen Sie das Unterste Rohr an den Fuß mit drei M6*50 Bolzen.

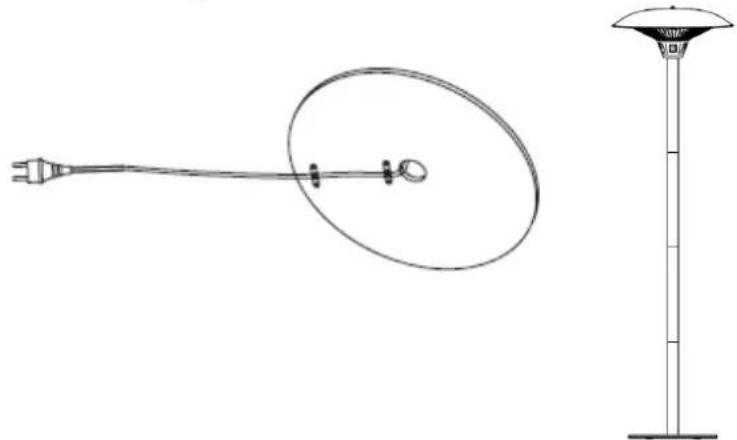

Schritt 2: Fuhren Sie das Stromkabel durch dien Fuß und das Unterste Rohr. Ziehen Sie ca. 2m Kabel hersus.

Schritt 3: Verbinden Sie das mittlere Rohr mit dem unteren Rohr, indem Sie es zusammen schrauben.
Schritt 4: Verbinden Sie das obere Rohr mit dem mittleren Rohr, indem Sie es zusammen schrauben.

Schritt 5: Ziehen Sie das Stromkabel durch alle Rohre und verbinden Sie es mit dem Anschluß am Heizkopf.

Schnitt 6: Befestigen Sie den Heizkopf an der Oberseite der Rohre mit den 2^*10mm Schrauben

Schnitt 7: Befestigen Sie das Netzkabel an den Fuß mit zwei M4X30 und zwei M4x50 Schrauben.

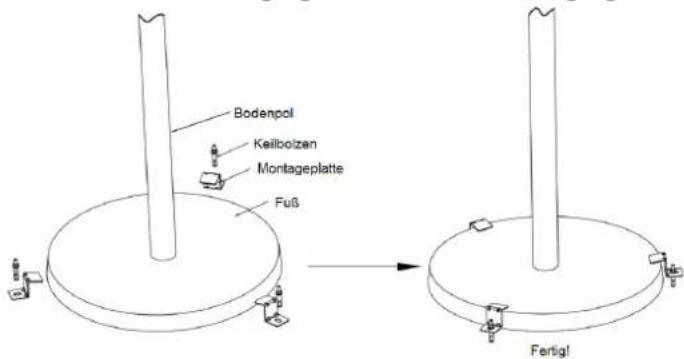

Schnitt 8:Befestigung auf dem Boden:Befestigung auf dem Boden:

1.Boor drei Locher in den Boden.
2.Fix die Hezung von drei Keilbolzcn auf dem Boden.
3.Ziehen Sie die Schrauben durch den Schlüssel.

Tipp: Wie beim ziehen ihre Heizung nicht mehr Funktioniert, könnte es sein, dass die Verbindung im Inneren herausgesprungen ist. Sie können das selbst wiederherstellen durch die Rohre auseinander und die Kabel wieder zusammen machen. Siehe Schritt 5 des Montage.

Appareil de chauffagebout (GS17K/GS17B)FR

Handbuch Stehende elektrische Terrassenhezung (DE)

Manuel Appareil de chauffageABOUT (FR)

OutTrade BV

De Grift 1A

7711 EP Nieuwleusen

Tel [phone]

Fax [phone]

Email [e-mail]

Website www.outtrade.eu

GS17K/GS17B 28-11-2016
