Produkttyp	MIDI-Masterkeyboard
Marke	Studiologic
Modell	SL73 Studio
Anzahl Tasten	73 Tasten
Tastaturmechanik	TP/100, progressive Hammermechanik, weiße Tasten aus Holz mit Elfenbeinbeschichtung, 3 Kontakte pro Taste
Aftertouch	Ja, integriert
Bildschirm	LCD-Farb-TFT 320 x 240 Pixel
Programmierbare Zonen	4 unabhängige Zonen mit Tastaturbereich, MIDI-Kanal, Velocity-Kurve usw.
Echtzeit-Controller	3 programmierbare Sticks (1 mit Federrückstellung auf beiden Achsen, 1 mit Federrückstellung auf der horizontalen Achse, 1 frei)
MIDI-Anschlüsse	MIDI-Eingang, MIDI-Ausgang (DIN 5-pol Buchsen)
USB-Anschluss	USB Typ B für Computerverbindung (MIDI und Firmware-Update)
Pedaleingänge	4 Buchsen: 2 für Schaltpedal, 1 für Continuous-Pedal, 1 universal (kompatibel mit Schalter und Continuous)
Stromversorgung	Netzadapter 9 V DC, 1 A, positive Polung innen (im Lieferumfang)
Abmessungen (ca.)	1230 x 310 x 90 mm (B x T x H)
Gewicht (ca.)	16,5 kg
Mitgeliefertes Zubehör	Netzadapter, Pedal VFP1-10 / PS100, Bedienungsanleitung auf CD-ROM
Dedizierte Software	SL Editor (kostenlos, für erweiterte Einstellungen vom Computer aus)
Programmverwaltung	Programme und Gruppen (bis zu 12 Gruppen)
Pflege	Mikrofasertuch leicht feucht, keine scheuernden Reinigungsmittel
Sicherheit	Gehäuse nicht öffnen, nur mitgelieferten Adapter verwenden, Feuchtigkeit vermeiden

Häufig gestellte Fragen - SL73 Studio Studiologic

Wie teile ich die Tastatur in Zonen auf?

Wählen Sie auf dem Startbildschirm mit den Navigationstasten eine Zone (1 bis 4) aus und drücken Sie IN. Sie können den Tastaturbereich (KEY RANGE), den MIDI-Kanal, die Lautstärke usw. einstellen. Aktivieren Sie die Zone, indem Sie sie auf ON setzen.

Wie programmiere ich die Sticks?

Wählen Sie eine Zone, drücken Sie IN, um in den Bearbeitungsmodus zu gelangen, und navigieren Sie dann zur Seite der Sticks (STICK 1X, 1Y usw.). Wählen Sie den Stick und stellen Sie die gewünschte MIDI-Funktion ein (Modulation, Pitch Bend usw.). Die Sticks 1 und 2 haben Federrückstellung; Stick 3 bleibt in Position.

Wie schließe ich Pedale an?

Verwenden Sie die Buchsen auf der Rückseite: PEDALS 1 und 2 für Schaltpedale, PEDALS 3 für ein Continuous-Pedal und PEDALS 4 (universal) für beide Typen. Sie können jedes Pedal in der Zonenbearbeitung (Seite 3 oder 4) einer Funktion zuweisen.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Studiologic-Website herunter. Verbinden Sie das SL über USB mit einem Computer und starten Sie das mitgelieferte Update-Tool. Folgen Sie den Anweisungen auf dem Bildschirm. Trennen Sie das Gerät während des Vorgangs nicht.

Was tun, wenn eine Note hängen bleibt?

Verwenden Sie die PANIC-Funktion im Menü GLOBAL/System. Sie sendet den Befehl ALL NOTES OFF an alle angeschlossenen Geräte, um hängende Noten freizugeben.

Wie erstelle ich eine Programmgruppe?

Wählen Sie auf dem Startbildschirm mit den Aufwärts/Abwärts-Tasten den Bereich GROUP aus und drücken Sie IN. Wählen Sie 'New Group' oder ändern Sie eine vorhandene Gruppe. Sie können Programme zur Liste (PROGRAM LIST) hinzufügen, um sie nach Projekt zu organisieren.

Wie stelle ich die Velocity-Kurve ein?

In der Bearbeitung einer Zone (Seite 2) stellen Sie VELOCITY CURVE auf SOFT, NORMAL, HARD, USER (1 bis 6) oder FIXED (fester Wert). Dies ändert die dynamische Ansprache der Tastatur.

Kann ich das SL mit einer Musikproduktionssoftware verwenden?

Ja, verbinden Sie das SL über USB mit einem Computer. Es wird als normales MIDI-Gerät erkannt. Sie können auch die Software SL Editor verwenden, um alle Parameter in Echtzeit einzustellen.

Wie reinige ich die Tastatur?

Verwenden Sie ein leicht feuchtes Mikrofasertuch. Verwenden Sie niemals scheuernde Reinigungsmittel. Vermeiden Sie das Eindringen von Flüssigkeit ins Innere.

Wie stelle ich die Werkseinstellungen wieder her?

Wählen Sie im Menü GLOBAL/System die Option RESTORE. Achtung: Diese Aktion löscht alle Programme und benutzerdefinierten Einstellungen. Sichern Sie Ihre Daten vorher.

BEDIENUNGSANLEITUNG SL73 Studio Studiologic

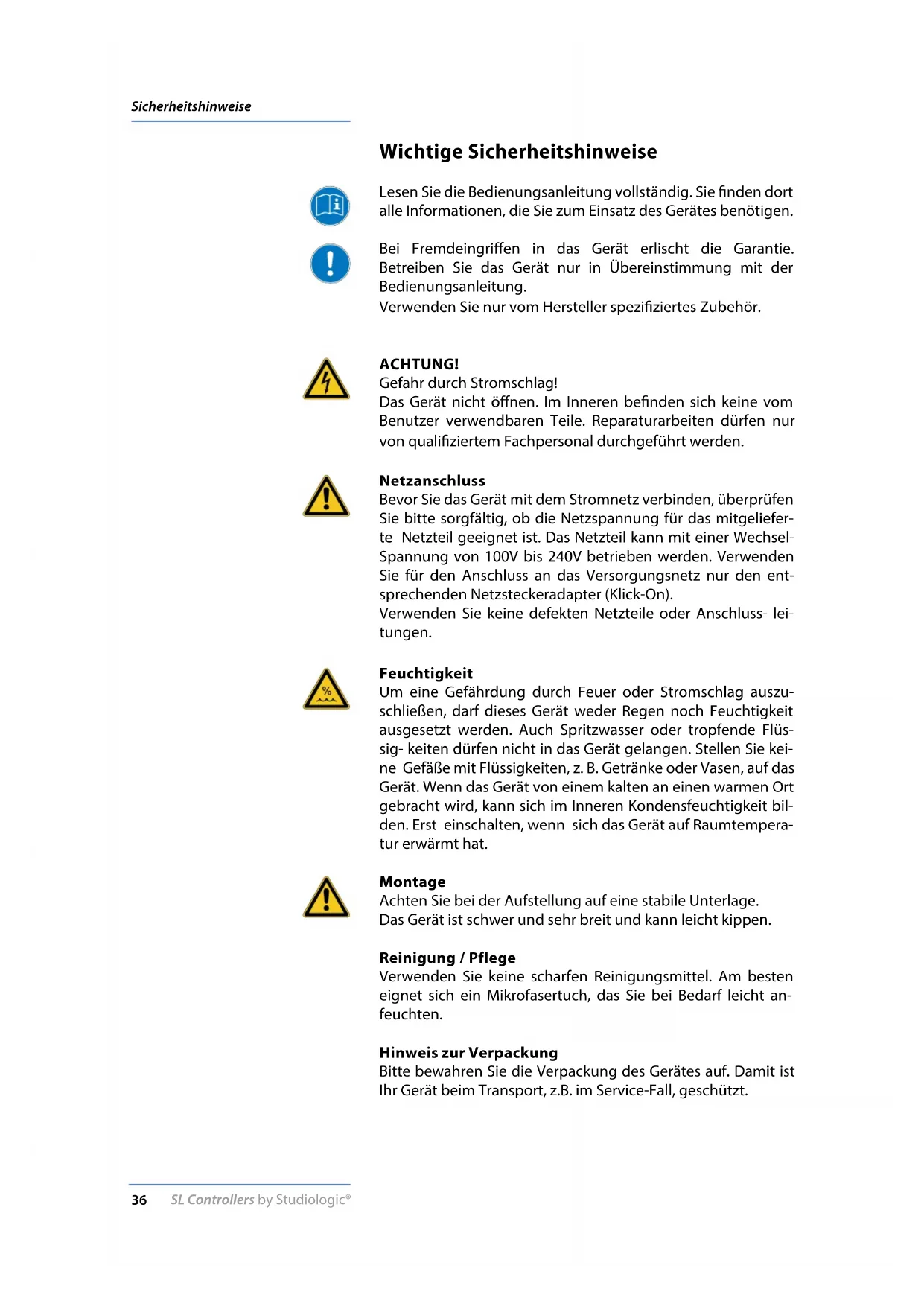

Wichtige Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vollständig. Sie finden Dort alle Informationen, die Sie zum Einsatz des Gerätes benötigen.

Bei Fremdeingriffen in das Gerät erlischt die Garantie. Betreiben Sie das Gerät nur in Übereinstimmung mit der Bedienungsanleitung.

Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.

ACHTUNG!

Gefahr durch Stromschlag!

Das Gerät nicht öffnen. Im Inneren befinden sich keine vom Benutzer verwendbaren Teile. Reparaturarbeiten darüber nur von qualifiziertem Fachpersonal durchgeführt werden.

Netzanschluss

Bevor Sie das Gerät mit dem Stromnetz verbinden, überprüfen Sieitte sorgfältig, ob die Netzspannung fur das mitgelieferte Netzteil geeignet ist. Das Netzteil kann mit einer WechselSpannung von 100V bis 240V betrieben werden. Verwenden Sie fur den Anschluss an das Versorgungsnetz nur den entsprechenden Netzsteckeradapter (Klick-On).

Verwenden Sie keine defekten Netzteile oder Anschluss- leitungen.

Feuchtigkeit

Um eine Gefährung durch Feuer oder Stromschlag auszuschlieben,arf das Geser Gerat weder Regen noch Feuchtigkeit ausgesetzt werden. Auch Spritzwasser oder tropfende Flüssig-keiten durren nicht in das Gerat gelangen. Stellen Sie keine Gefäße mit Flüssigkeiten, z. B. Getranke oder Vasen, auf das Gerat. Wenn das Gerat von einem kalten an einen warmen Ort gebracht wird, kann sich im Inneren Kondensfeuchtigkeit bilden. Erst einschalten, wenn sich das Gerat auf Raumtemperatur erwartt hat.

Montage

Achten Sie bei der Aufstellung auf eine stabile Unterlage. Das Gerät ist schwer und sehr breit und kann keinlich kippen.

Reinigung / Pflege

Verwenden Sie keine scharfen Reinigungsmittel. Am besten eignet sich ein Mikrofasertuch, das Sie bei Bedarfleitung anfeuchten.

Hinweis zur Verpackung

Bitte bewahren Sie die Verpackung des Gerätes auf. Damit ist Ihr Gerät beim Transport, z.B. im Service-Fall, geschützt.

Sicherheitshinweise	36
Ihr neues SL	38	Keyboard / Tastaur
	38	Zonen
	38	Lieferumfang
	39	Erläuterung des Betriebs
Stromversorgung & Anschlüsse	40	Stromversorgung
	40	Eingänge
	40	MIDI IN/OUT
	40	USB-Anschluss
Bedienfeld	41	Bedienfeld
	41	Programmierbare Joysticksteuerung
Konfigurationsmöglichkeiten	42	HOME Display / Anzeige
	42	Programm-Bearbeitung
	44	Programmierbare Gruppen
	45	Zonen-Bearbeitung
	46	Gruppen-Bearbeitung
Globale Einstellmöglichkeiten	47	GLOBAL/System
Firmware-Verwaltung	48	Firmware update
	48	SL Editor
Rechtliches	49
Appendix	69
	69	Spezifikationen / Abmessungen
	69	Abmessungen

Vielen Dank, dass Sie sich für ein SL entschieden haben. Dieses Masterkeyboard führt zur neusten Keyboard-Generation aus dem Hause Studiologic. Dank des großen Farbdisplays ist die Bedienung des Gerätes sehr einfach. Die zentrale Bedieneinheit, ist ein multifunktionaler Drehknopf (Encoder), der die Navigation durch die Menüfungtionen steuert und Ihnen die perfekte Kontrolle über das Gerät erhögt. Wir empfehlen Ihnen die Bedienungsanleitung vollständig durchzULEsden, damit Sie alle Funktionen des SL und deren Vorteile für sich nutzen konnen. Diese Bedienungsanleitung soll Ihnen auf schnelle und einfache Weise die Bedienung Ihr's Gerätes nahe bringen. Die Verwendung der Editor-Software macht die Bedienung noch flexibler und kann kostenlos auf der Studiologic-Website heruntergeladen werden.

Starten wir mit einer Übersicht der Funktionen des SL.

Tastaur / Keyboard Das SL ist mit aktuellster und innovativer Fatar-Technik ausgestattet. Die hochentwickelte TP100 Tastaur, besitzt eine gewichtete Hammermechanik. Darüber hinaus ist das SL sehr gut zu transportieren und überzeugt durch sein realistisches Spielgefuhl für das Fatar berühmt ist.

Zonen Das Keyboard kann in vier programmierbare Zonen unterteilt werden. Sie können jeder Zone des Keyboards definieren und ausgehalten bei welchem Velocity-Wert, MIDI Daten gesendet werden. Darüber hinaus gibt es eine große Bandbreite von Einstell- und Kontrollmöglichkeiten.

Jede Zone kann einem bestimmten Ausgang zugeordnet werden und die neuen, programmierbaren Joysticks konnen verschiedene MIDl-Parameter für jeder Zone steuern.

Lieferumfang SL88 Grand / SL88 Studio / SL73 Studio

Netzteil

Pedal VFP1-10 / PS100

Bedienungsanleitung (auf CD-ROM)

YOUR PROJECTS

Library	Groups
PROGRAM 001	GROUP 01
PROGRAM 002	GROUP 02
PROGRAM 003	GROUP ...
PROGRAM ...	GROUP 12
PROGRAM xxx

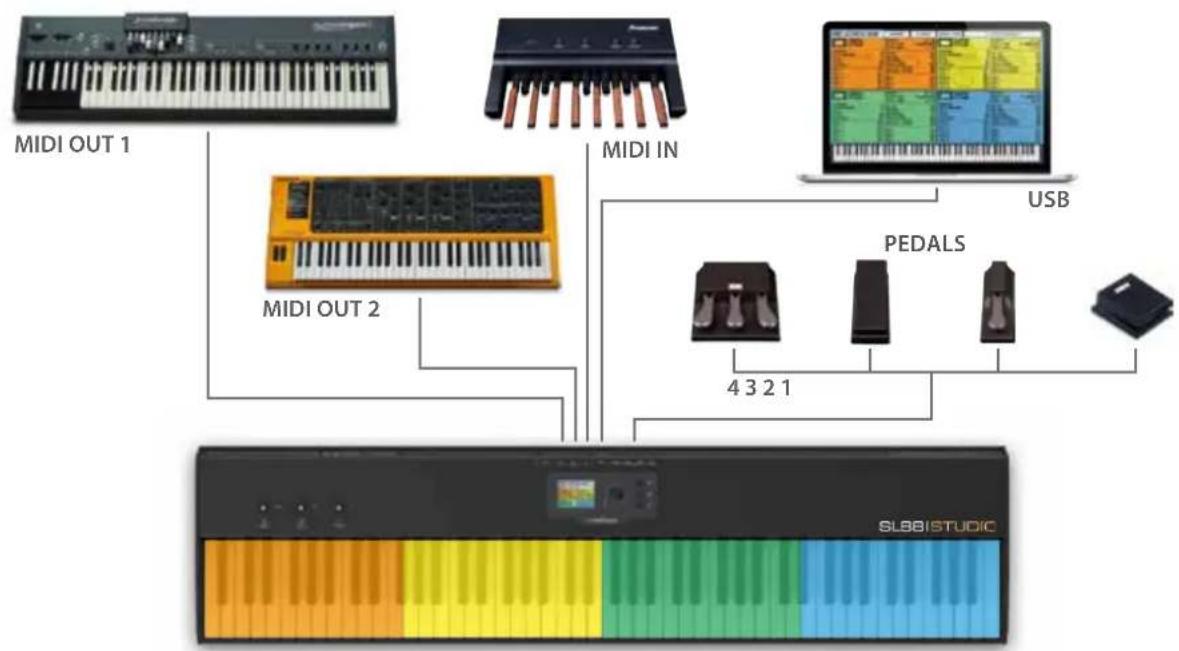

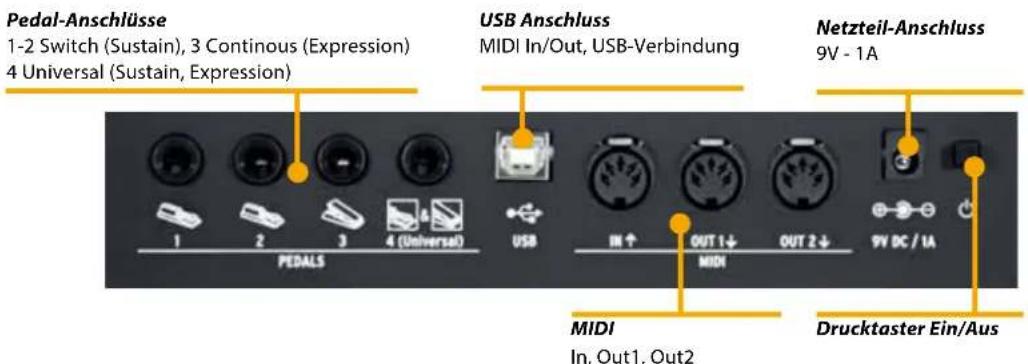

Stromversorgung und Anschlüsse

Zur bequemen Handhabung und zum Schutz, sind alle Anschlusses auf der Geräte-Rückseite angebracht.

Stromanschluss

Steen Sie den Adapter des mitgelieferten Netzteils in den darauf vorgesehenen Geräteanschluss auf der Rückseite des Gerätes und schalten Sie das Gerät an, in dem Sie den Drucktaster in der Position 1 einrasten halten (1=An, 0=Aus).

ACHTUNG:itte verwenden Sie das mitgelieferte Originalnetzteil oder ein kompatibles Netzteil (9V-1A).Verwenden Sie nur ein Netzteil mit den angegebenen elektrischen Daten!

Eingänge

Pedalanschlüsse:

Kompatible Sustain-Pedale konnen an den davon vorgesehen Buchsen (PEDALS 1 und 2) angeschlossen werden. Die Buchse PEDALS 3 ist für Volume/Expression Pedale vorgesehen und an PEDALS 4 (Universal Pedal-Anschluss) konnen sowohl Sustain- als auch Volume/Expression Pedale angeschlossen werden.

Midi IN/OUT

Über die MIDI-Anschlüsse können externe MIDI-Geräte an-gesteuert oder das SL mit anderen MIDI-Geräten verbunden werden. So konnen Daten wie z.B. Noten, Programmwechsel oder ähnliches ausgetauscht bzw. übermittelt werden.

USB

Mit dem USB- (Universal Serial Bus) Anschluss wird die Verbindung zu Geräten (z.B. Computer) hergestellt. Über diesen Anschluss werden Firmware-Updates durchgeführt oder eine MIDI-Verbindung (IN/OUT) hergestellt.

Sobald eine USB-Verbindung zu einem Computer hergestellt ist, können Sie mit Hilfe der Software "SL Editor" alle Parameter ihrer SL auf sehr schwelle und direkte Weise verändern bzw. einstellen. Sogar Parameter, die über das Bedienpanel des Gerätes selbst nicht verändert werden konnen. Beispiel: die Keyboard Balance Funktion, die es ermöglich die Velocity-Empfindlichkeit jeder einzelnen Taste einzustellen oder die Balance zwischen den weiß und schwarzen Tasten auf schwelle und einfache Weise zu verändern.

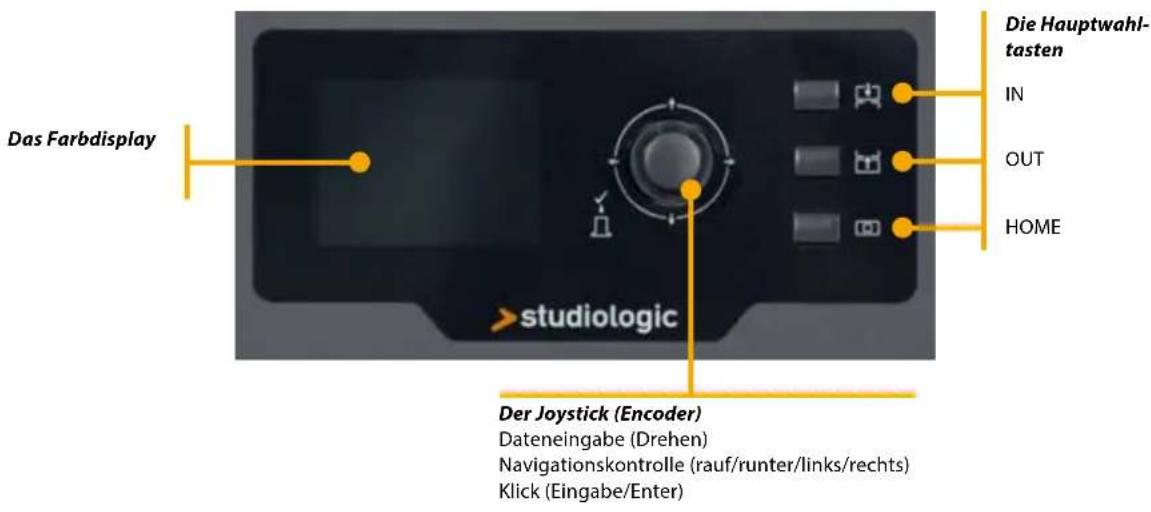

Das Bedienfeld

Die programmierbaren Joisticks

Das neue SL-Bedienfeld ist auf das Wesentliche konzentriert und hat folgende Bestandteile:

• 1x Groβes Farbdisplay (TFT-LCD 320 x 240)
• 1x Drehbarer Joystick (Encoder) mit Druckknopf-Funktion (Eingabe/Enter) und 4 Richtungs Funktionen (rauf/runter/links/rechts)
• 3 Hauptwahltasten: Home (Rückkehr in das Hauptmenu) IN & Out (Navigation durch die Menüseiten)
• 3 programmierbare Joystick

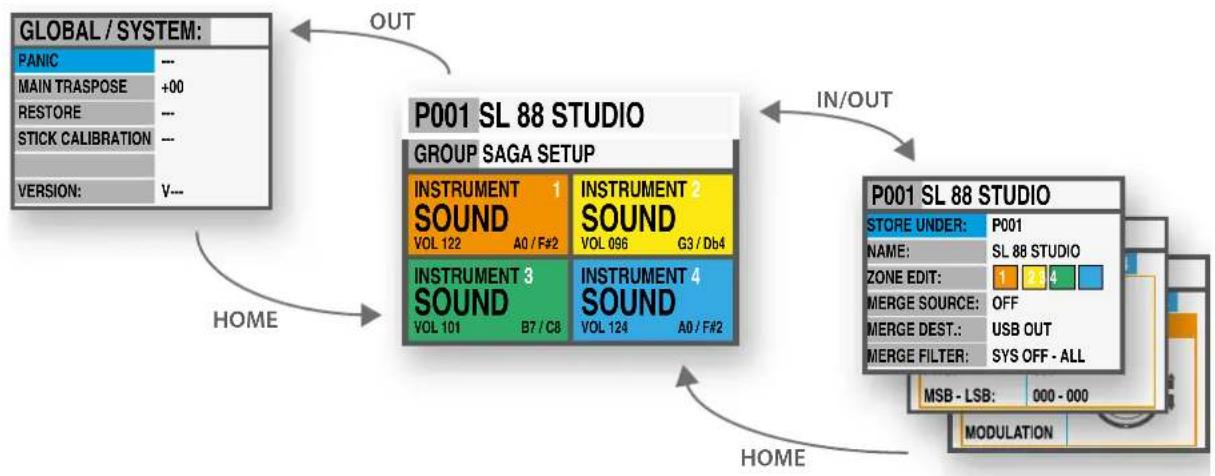

Alle Menüseiten werden in gleicher Weise mit dem Joystick (Encoder) und den Hauptwahltasten (IN & OUT) ausgewählt. Mit einer Hand erreichen Sie alle Menüseiten und Parameteinstellungen und erhalten so denToFortigen Zugriff auf alle Funktionen. Sobald der gewünschte Menupunkt ausgewählt ist, konnen Sie dessen Wert durch Drehen des Joysticks (Encoders) verändern (Linksdrehung = Der Wert wird kleiner / Rechtsdrehung = der Wert wird größter).

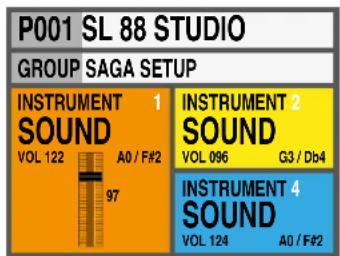

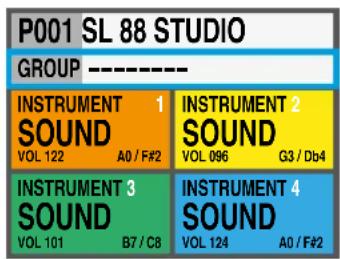

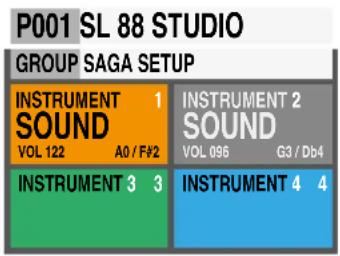

HOME Display

Die Hauptseite (HOME) des SL - Menu gibt einen vollständigen Überblick über die wichtigsten Funktionen wie folgt:

Program

(z.B.001 NAME) Anzeige des Namens des aktuell gewählten Programm

GROUP

Anzeige der Gruppe des aktuell gewählten Programms. (wenn keine Gruppe gewählt wurde)

P001 SL 88 STUDIO GROUP SAGA SETUP

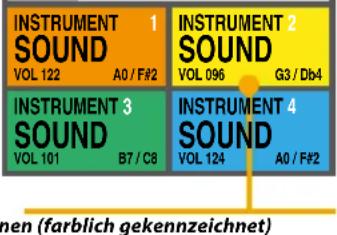

Zonen (farblich gekennzeichnet)
Aktive Zonen und ihre wichtigsten Parameter (Volume, Keyboard Range)

Sobald eine ZONE gewählt ist, können Sie durch Drehendes Joystick (Encoders), sofort die Lautstärke verändern (000-127).

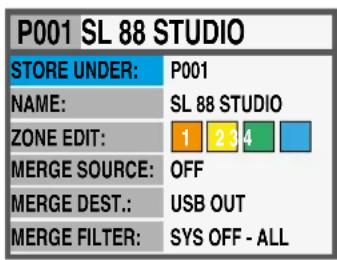

Programmbearbeitung

Um ein Programm auszuwahlen, konnen Sie den Joystick (Encoder) entweder zum gewünschten Programm drehen (Direktanwahl), oder den Joystick (Encoder) drehen um damit ein Programm auszuwahlen und anschließend den Joystick (Encoder) drücken um die Programmwahl zu bestätigen.

Sobald ein Programm gewählt ist (Bewegen Sie die Positions-anzeige in den oberen Bereich der Anzeige) drücken sie die IN Auswahltaste um zur Programmbearbeitung zu gelangen.

Die folgenden Werte/Parameter konnen verändert werden:

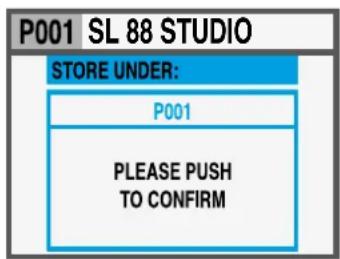

SPEICHERN UNDER (STORE UNDER)

Hier wahlen Sie die Position aus an dem Sie das Programm abspeichern möchten.

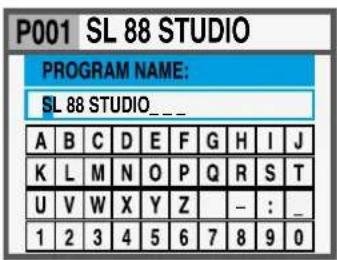

PROGRAMM NAME

Um das aktuelle Programm zu benennen, bewegen Sieitte den Joystick (Encoder) zu dem/der gewünschten Buchstabe/Zahl und bestätigen diesen/diese durch einen kurzen Druck

auf den Joystick (Encoder). Sie haben zwei möglichkeiten die Positionsmarke (Cursor) zu positionieren. Entweder Sie bewegen den Joystick (Encoder) links/rechts und rauf/runner oder Sie drehenihn bis zur gewünschten Position.

ZONENBEARBEITUNG

(nahere Beschreibung auf Seite 45).

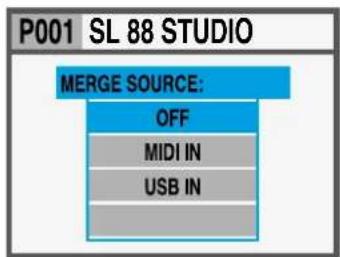

VERBINDEN EINEREINGANGSQUEILLE

Wahl der Eingangsquelle (MIDI IN oder USB IN).

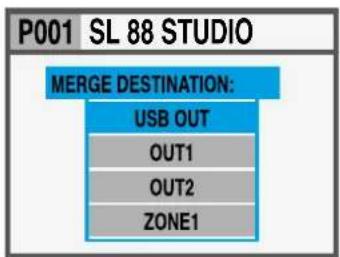

ZUWEISUNG DES MIDI AUSGANGES

Wahl des MIDI Ausgang.

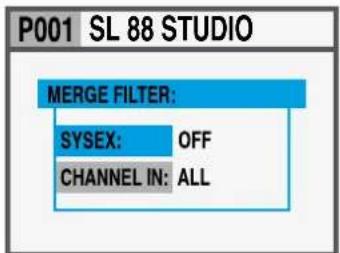

MISCH FILTER

Das Mischfilter hat die Aufgabe, MIDI-Daten zu filtern, sobald MIDI-Daten von MIDI-Quellen mit MIDI-Empfängern zusammengeführten werden.

Programmbearbeitung

Programmierbare GRUPPEN (GROUPS)

Das SL bietet die Möglichkeit, Programme in Gruppen zusammen zu fassen. Programme einer Gruppe konnen zudem einer bestimmten Aufgabe, einem Song oder Projekt zugeordnet sein. Ein Programm kann mehreren Gruppen zugeordnet sein. Dies optimiert den internen Speicher und vermeidet mehrfach vorhandene Programme, wenn diese in mehreren Projektten verwendet werden.

Um eine Gruppe auszuwahlen oder zu programmieren, bewegen Sie den Joystick (Encoder) nach unten oder nach oben, bis der Menüpunkt Gruppe (GROUP) erscheint. Sobald eine Gruppe (GROUP) ausgewählt wurde, werden nur die Programme dieser Gruppe angezeigt, sollen den Sie hier Programme gespeichert haben.

HINWEIS

Esistjederzeitmoglich die Gruppen-Auswahl zu über-springen.WahlenSiedazueineleerePosition.DiesewiridimDisplaysoangezeigt: GROUP-

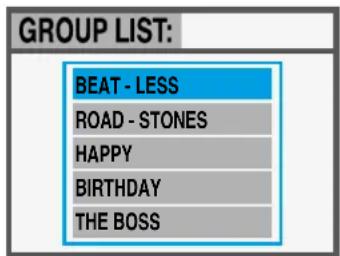

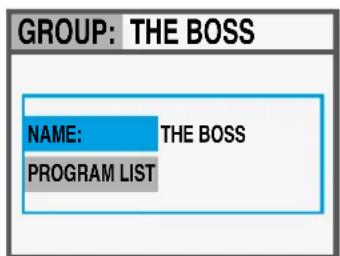

Erstellen einer neuen Gruppe oder Veränderung einer bereits bestehenden Gruppe

Drücken Sie die IN Wahltaste
sobald der Gruppen (Group)
Menüpunkt ausgewählt ist.
Wahlen Sie eine der aufge
listeten Gruppen indem Sie
den Joystick (Encoder) rauf
oder runter bewegen.
Drücken Sie die IN Wahltaste
um in die Gruppe bearbeiten
zu können.

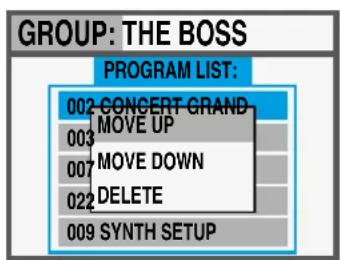

Jetzt konnen Sie den Gruppen-Namen und die damit verbunden Programme bearbeiten. Um die Programme zu bearbeiten, wahlen Sie PROGRAM LIST und drucken sie die Wahltaste IN.

Um ein Programm einer Gruppe hinzu zu fügen oder es in der Reihenfolge zu verändern, verschiben Sie es mit dem Joystick (Encoder). Es gibt 15 frei Programplatz.

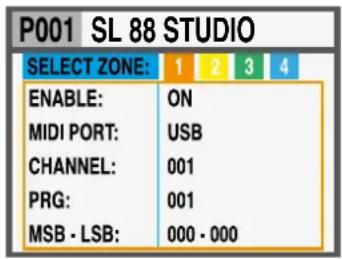

Um in die Zonenprogrammierung einer Zone zu gelangen drücken Sie die IN Taste. Sollen Sie nach der Betätigung der IN Taste noch die Zone wechseln wollen, bewegen Sie den

Joystick (Encoder) einfach nach links oder rechts. Um Parameter zu verändern, drucken Sie entweder die "IN" Taste und drehen den Joystick (Encoder) oder bewegen den Cursor mit dem Joystick (Encoder) nach rechts um den Parameter zu verändern.

Die veränderbaren Zoneneinstellungen finden Sie unter aufgeführrt:

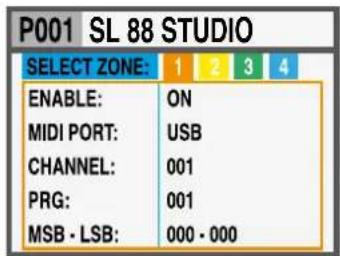

Seite 1	ENABLE (AKTIVIEREN)	Aktivieren oder deaktivieren Sie die gewählte Zone.
	MIDI PORT	Auswahl des OUT Port (USB, MIDI 1, MIDI 2)
	CHANNEL (KANAL)	001 - 016
	PROGRAM	001 - 128
	MSB - LSB	000 - 127 (für Beide)
Seite 2	VOLUME	000 - 127
	KEY RANGE1	A0 - C8
	VELOCITY RANGE2	000 - 127

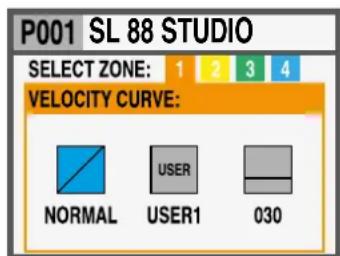

	VELOCITY CURVE3	SOFT/NORMAL/HARD, USER(1-6), FIXED (VALUE 001-127)
	AFTERTOUCH	OFF/ON
Seite 3	TRANSPOSE4	-12 / +12 HALBTÖNE
	OCVTAVE	-3 / +3
	PEDAL 1	(wählbare Funktionen)
	PEDAL 2	(wählbare Funktionen)
	PEDAL 3	(wählbare Funktionen)
Seite 4	PEDAL 4*	Spezialfunktionen
	Joystick 1 X	(wählbare Funktionen)
	Joystick 1 Y	(wählbare Funktionen)
	Joystick 2 X	(wählbare Funktionen)
	Joystick 2 Y	(wählbare Funktionen)
Seite 5	Joystick 3 X	(wählbare Funktionen)
	Joystick 3 Y	(wählbare Funktionen)
	INSTRUMENT NAME
	SOUND NAME

*der Pedal 4 Eingang kann für Sustain (switch) oder Expression/Volume (continuous) Pedale benutzt werden. Der Pedal 4 Eingang ist aber auch für spezielle Multi-Pedale (SLP3-D, NTP etc.) geeignet, um bis zu drei Pedale an einem Anschluss zu verwenden. Ein typisches Beispiel stellt das dreifach Klavierpedal dar, bei dem ein Pedal die Fortepedal-Funktion, ein weiteres die Pianopedal-Funktion und das dritte Pedal die Sostenuto-Funktion übernimmt.

Zoneneinstellung (Zone Edit)

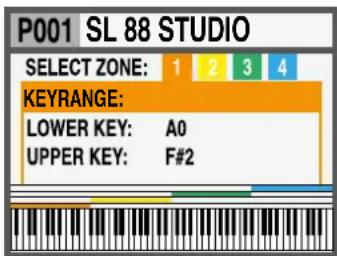

1 KEY RANGE

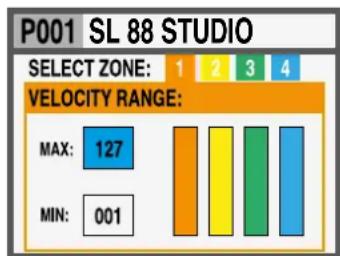

2VELOCITY RANGE

3VELOCITYCURVE

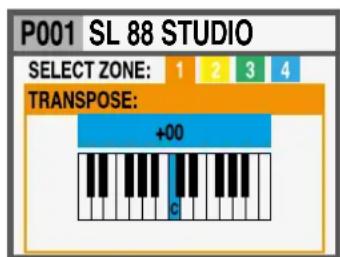

4 TRANSPOSE

Zoneneinstellung (Zone Edit)

Sobald Sie ein Multi-Pedal einer Zone zuweisen, kann die Pedalzuweisung der anderen Zonen nur auf AUS/OFF oder auf die gleiche Pedalart gestellt werden, alle anderen Funktionen werden in thisem Fall in der Farbe Grau dargestellt.

Der Status einer Zone hat drei mögliche Zustände: ON(An)/ OFF(Aus)/Standby(Bereitschaft).

Um eine Zone zu aktivieren oder zu deaktivieren drücken Sie den Drucktaster "IN" und stellen Sie diesen auf ON(An) oder OFF(Aus). Ist eine Zone Aus (deaktiviert) wird nur ein inhaltloser, Farbiger Hintergrund dargestellt.

Durch Drücken des Joystick (Encoder) können Sie die Zone in Standby (Bereitschaft) versetzen, daraufhin wird sie in der Farbe Grau dargestellt.

(Das Bild zeigt Zone 1, Status: AN(ON) - Zone 2, Status: Standby (Bereitschaft) - Zone 3 und 4 Status: AUS(OFF)).

Bitte beachten Sie, dass eine deaktivierte Zone eines Programms, jederzeit wieder aktiviert werden kann. Alle vorher gespeicherten Parameter dieser Zone bleiben erhalten.

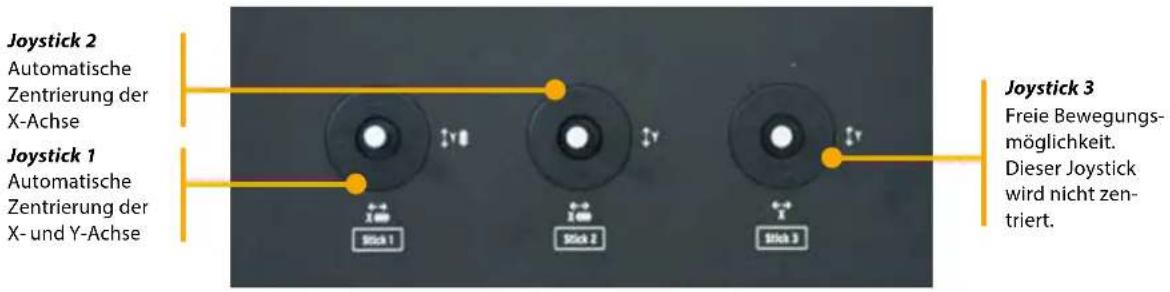

Die programmierbaren Joysticks

Die 3 Joysticks auf der linken Seite des Instruments sind programmierbar und reagieren in Echtzeit:

• Joystick 1 ist vertical und horizontal gefedert und bewegt sich automatisch in die Ausgangsstellung zurück. Ein typischer Anwendungsfall für diese Art von Steuerung ist die Tonhohenänderung (Pitchbending).
• Joystick 2 ist horizontal gefedert und bewegt sich nur auf dieser Achse in die Ausgangsstellung zurück. Ein typischer Anwendungsfall ist die Modulation oder Filter cutoff für virtuelle Synthesizer.
• Joystick 3 bewegt sich frei in alle Richtungen und bleibt in der von Ihnen gewählten Position stehen. Geeignet für alle Anwendungen, für die eine unveränderte Controller-Einstellung besteht wird.

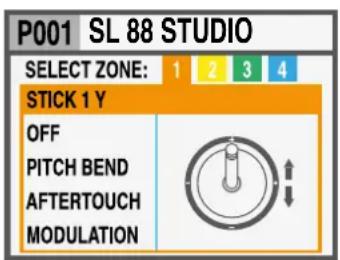

Anleitung zur Programmierung der Joisticks

Sobald Sie eine Zone mit Hilfe der IN Wahltaste angewählt haben, gelangen Sie in den EDIT MODE. Hier konnen Sie mit dem Joystick (Encoder) durch Hoch- bzw. Runterbewegungen auf alle Menüseiten gelangen, bis Sie zur Menüseite für die Joystick-Programmierung gelangen.

Wahlen Sie einen der Joysticks aus, drücken Sie noch einmal die IN Taste. So gelangen Sie zum Menüpunkt unter dem Sie alle Funktionen finden. Sowohl für die horizontale (X-Achse), als auch die vertikale (Y-Achse) Achse.

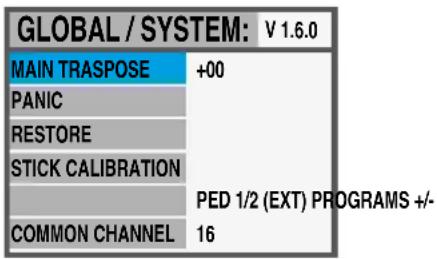

Drücken Sie auf der Menu-Startseite die OUT Wahltaste um auf die GLOBAL/System Seite zu gelangen.

HierfindensiediefolgendenKontrollmöglichkeiten:

Wahlen Sie diese Funktion aus und drehen anschließend den Joystick (Encoder), können Sie alle aktivierten Zonen um -12/+12 Halbtone mit einer einzigen Drehbewegung verändern.

PANIC (Not-Aus-Schalter)

Verwenden Sie im Fall von „hängenden“ Noten oder Kotrollbefehlen (die möglicherweise von extern angeschlossenen Geräten gesendet werden) diesen Kontrollbefehl. Der „ALL NOTES OFF“ Befehl wird zu allen angeschlossenen Geräten gesendet, um wieder in den Normal-Zustand zu gelangen.

RESTORE (Wiederherstellen des Ausgangszustandes)

These Funktionermöglich das Zurücksetzen allerveränderten Kontrollwerte in den Ausgangszustand des Instruments.itte beachten Sie, dass alle Einstellungen die Sie vorgenommen haben gelöscht werden. Verwenden Sie diese Funktion nur wenn Sie diese unbedingt benötigen. Speichern Sie vorsorglich, alle Einstellungen des Instruments auf einem externen Gerät wie z.B. einem Computer.

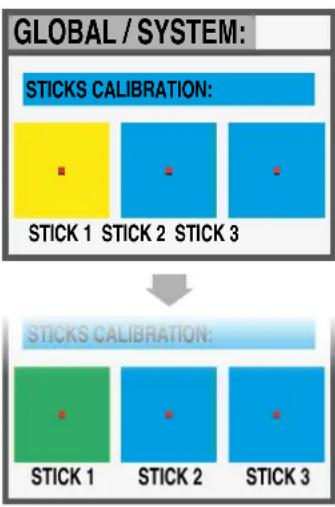

STICKS CALIBRATION (Joystick Kalibrierung)

Auf der ersten Menüseite setzen Sie die 3 Joysticks in der Farbe Blau dargestellt. Sie konnen den aktuellen Regelbereich überprüfen, in dem Sie jeder Joystick nach allen vier Seiten bis in die Ecken bewegen.

Um einen Joystick zu kalibrieren, drücken sie leicht auf die betreffende Achse. Der Menübereichändert seine Farbe auf Gelb. Bewegen Sie den Joystick nun sorgfältig nach allen vier Seiten hin, bis in die äußerten Ecken des Regelweges.

Wiederholen Sie diesen Vorgang mindestens 2-3 mal.

Wenn Sie die Kalibrierung durchgeführt haben, drücken Sieitte noch einmal (leicht) auf die betreffende Achse. Der Menüpunkt ändert seine Farbe auf Grün. Dies ist die Bestätigung, dass die Kalibrierung durchgeführt wurde und beendet ist.

GLOBAL / SYSTEM

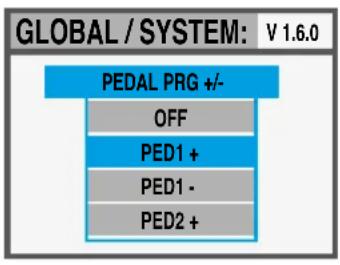

PROGRAM+/-

These Funktion ermitteligt das umschalten des aktuellen Pro- gramsms unter der Verwendung der Pedale, die an Ped 1 oder Ped 2 angeschlossen sind.

Die verfügbar Baren Einstellungen sind:

• OFF: Funktion deaktiviert
• PED1+ Drücken des Pedals das mit PED1 verbunden ist, erhöht das aktuelle Programm um einen Schritt (d. h. Von Programm 001 auf 002 und so weiter);
• PED1- Drücken des Pedals das mit PED1 verbunden ist, verringgert das aktuelle Programm um einen Schritt (d. H. Von Programm 002 auf 001 usw.);
• PED2+ Drucken des Pedals das mit PED2 verbunden ist, erhöht das aktuelle Programm um einen Schritt (d. h. Von Programm 001 auf 002 und so weiter);
• PED2- Drücken des Pedals das mit PED2 verbunden ist, verringgert das aktuelle Programm um einen Schritt (d. H. Von Programm 002 auf 001 usw.);
• PED1 / 2 +/- Beide Pedale, die mit PED1 und PED2 verbunden sind, erhöhen oder verringern das aktuelle Programms;
• PED1 / 2 EXT Mit dieser Einstellung sendet und empfängt das SL die Steuerung für Erhöhung oder Verringerung der Programme über USB, damit Sie diese von Computersoftwareanwendungen steuern können, die für diese Funktion aktiviert sind.

HINWEIS: Wenn eine der PED 1/2 Global-Funktionen aktiviert ist, werden die zugehörigen Pedaleinstellungen für jedem Programm durch die Programm - / + - Funktion überschieden und die ZONE-Programmierung wird in grauer Farbe angezeigt. Wenn Sie die zugehörigen globalen Pedalfunktionen auf OFF stellen, wird die ursprüngliche Zoneneinstellung der Pedale wieder aktiviert.

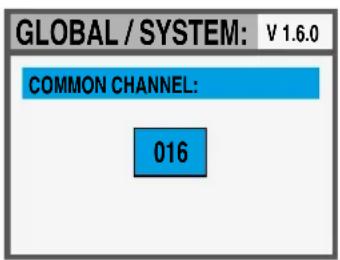

COMMON CHANNEL

Als COMMON ist ein MIDI-Kanal gemeins, der es erlaubt, allgemeine Steuerungen von und zur SL zu senden oder zu empfangen, die nicht direkt mit einer einzeln Zone verbunden sind; Die Funktion, für die ein Common Channel auf einen der verfügbarbaren 16 MIDI-Kanäe eingestellt werden muss, ist das Programm -/ +

Die Auswahl COMMON Channel enthalt die folgenden Werte:

• OFF: keine COMMON Kanalnachrichten warden verarbeitet;
• 01/16: gewähler Common Channel (die am früigsten verwendete Einstellung ist der MIDI CH 16);

Firmware updateIn der Regel benötigen Sie fi

Sollte es eine neue Firmware-Version geben, so wird diese von Studiologic veröffentlich. Updates kann es zur Verbesserung der Steuerung, des Betriebssysteme oder für die zum SL gehörige Software geben. Alle Veröffentlichungen zu dieser Thema finden Sie auf der Studiologic-Website.

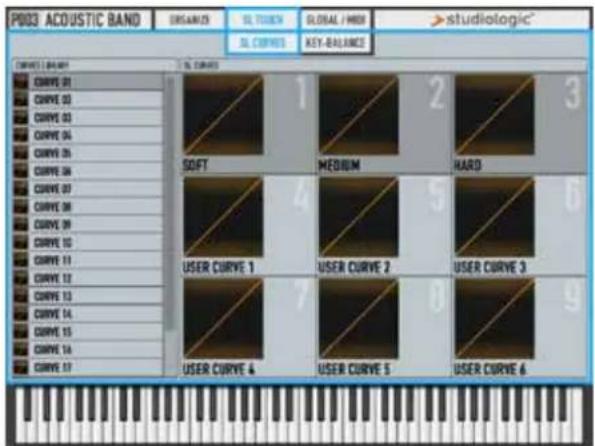

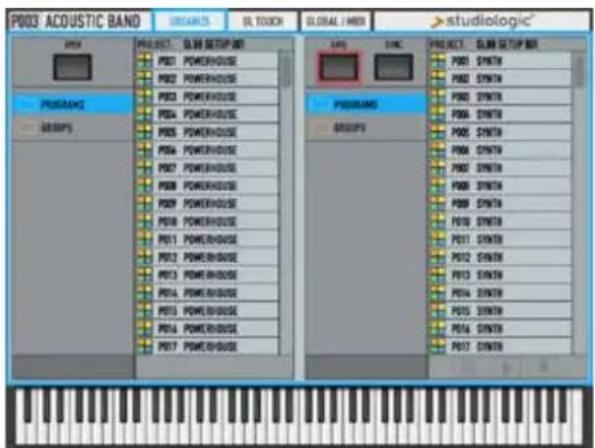

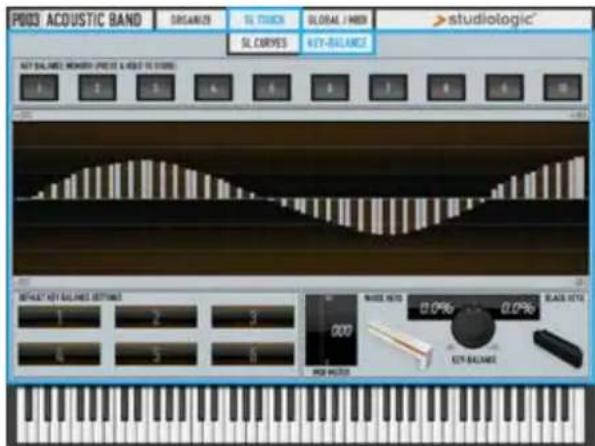

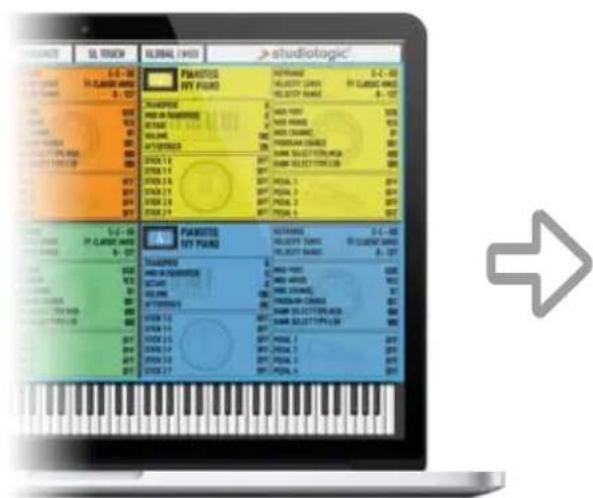

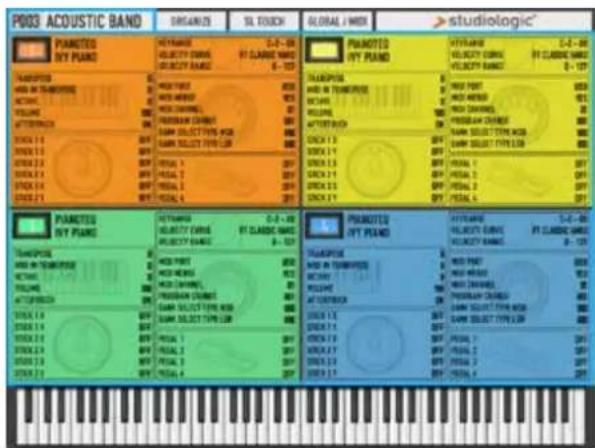

Das SL Editor-Programm stellt die erweiterte Bedienoberfläche Ihres SL dar. Die Software steht für Sie auf der Studiologic-Webseite zum Download bereit. Alle SL Parameter können intuitiv und direkt über die zentrale Bedieneinheit verändert werden. Sobald ihr SL via USB-Anschlusskabel mit einem Computer verbunden ist

SL Editor

MAIN PAGE ORGANIZE

KEY BALANCE SL CURVES

Garantie

Jedes Gerät von Studiologic® by Fatar wird einzeln geprüft und einer vollständigen Funktionskontrolle unterzogen. Die Verwendung ausschließlich hochwertigster Bauteile erlaubt die Gewährung von zwei Jahren Garantie. Als Garantienachweis dient der Kaufbeleg / Quittung. Schäden, die durch unsachgemäßen Einbau oder unsachgemäße Behandlung entstanden sind, unterliegen nicht der Garantie und sind daher bei Beseitigung kostenpflichtig. Schadensersatzansprüche jeglicher Art, insbesondere von Folgeschäden, sind ausgeschlossen. Eine Haftung über den Warenwert des Gerätes hinaus ist ausgeschlossen. Es gelten die Allgemeinen Geschäftsbedingungen der Firma Synthax GmbH.

Synthax GmbH Fon: [phone]

Semmelweisstraße 8 Fax: [phone]

D-82152 Planegg Email: [e-mail]

CE-Konformität

Dieses Produkt entspricht den europäischen Richtlinien:

2004/108/EG Elektromagnetische Verträgelichkeit (EMV)

DIN EN 55013 Funkstöeigenschaften von Rundfunkgeräten und verwandten Geräten der Unterhaltungselektronik

DIN EN 55020 Störfestigkeit von Rundfunkgeräten und verwandten Geräten der Unterhaltungselektronik

Bei einer nicht von uns genehmigten Änderung des Gerätes verliert, diese Erklärung ihre Gültigkeit.

RoHS-Konformität

Das Produkt wurde konform zur Richtlinie 2002/95/EC gefertigt.

Nach dem Elektro- und Elektronikgesetz (EG Richtlinie 2003/108/EG) sind Besitzer von Altgeräten gesetzlich gehalten, das Altgerät getrennt vom Hausmüll zu entsorgen. Helfen Sieitte mit und leisten einen Beitrag zum Umweltschutz.

Weitere Informationen zur Entsorgung these Gerätes erhalten Sie beim nachstgele.g.enwertstoffhof.

Um hochste Qualität zu gewährleisten, werden die Geräte von Studiologic® by Fatar immer dem aktuellen Stand der Technik angepasst. Erforderliche Änderungen in Konstruktion und Schaltung werden ohne Ankündigung vorgenommen. Technische Daten und Erscheinungsbild können davon von der vorliegenden Bedienungs-anleitung abweichen.

Warenzeichen

Alle in dieser Anleitung verwendeten Warenzeichen und eingetragen Marken sind Eigentum der jeweiligen Inhaber.

Urheberrecht

These Anleitung ist urheberrechtlich geschützt. Jege Vervielfaltigung bzw. jeder Nachdruck, auch auszugsweise, ist nur mit schriftlicher Genehmigung der Firma Synthax GmbH gestattet. Dies gilt auch furdie verwendeten Bilder und Grafiken.

SL88 GRAND

SL88 STUDIO

SL73 STUDIO

Mode d'emploi

Technische Änderungen vorbehalten.
