Red Compact 2743 - Staubsauger ARIETE - Kostenlose Bedienungsanleitung

Produkttyp	Behälterstaubsauger (beutellos)
Marke	Ariete
Modell	Red Compact 2743
Bodentypen	Hartböden und Teppiche (mit Wahlschalter)
Filtersystem	Waschbarer Dauerfilter, Motorschutzfilter, Auslassluftfilter
Stromversorgung	Netz, 220-240 V ~ 50/60 Hz
Mitgeliefertes Zubehör	Teleskoprohr, Bodenbürste, Fugendüse mit Bürste
Schalter	Fußpedal Ein/Aus
Kabelaufwicklung	Fußpedal für Aufwicklung
Griffart	Griff + verstellbares Teleskoprohr
Filterreinigung	Mit kaltem Wasser waschbar, ohne Seife
Häufigkeit der Filterreinigung	Alle 6 Monate oder bei verminderter Saugleistung
Sicherheit	Bei Verstopfung sofort ausschalten; keine Flüssigkeiten, Asche oder spitze Gegenstände saugen
Verwendung	Innenbereich, Staubsaugen auf Haushaltsoberflächen
Kundendienst	Autorisiertes Ariete-Service-Center

Häufig gestellte Fragen - Red Compact 2743 ARIETE

Wie montiere ich den Ariete Red Compact 2743 Staubsauger?

Vor dem Zusammenbau das Gerät vom Netz trennen. Setzen Sie den Griff auf die Muffe und drücken Sie ihn bis zum Einrasten. Führen Sie die Muffe unter leichtem Drehen in die Lufteinlassöffnung ein. Stecken Sie das Teleskoprohr auf den Griff. Stellen Sie die Rohrlänge mit der Schiebevorrichtung ein. Befestigen Sie schließlich das gewünschte Zubehör (Bodenbürste oder Fugendüse).

Wie leere ich den Staubbehälter?

Drücken Sie den Entriegelungsknopf (D) und ziehen Sie den Staubbehälter am Griff (E) heraus. Öffnen Sie den Deckel mit dem Drücker zum Entleeren. Um Staubausritt zu vermeiden, legen Sie den Behälter vor dem Entleeren in einen Plastikbeutel. Für eine gründliche Reinigung die Filter durch Drehen ausbauen und mit klarem Wasser ohne Seife waschen.

Wie reinige ich die Filter?

Die Filter sind nur mit kaltem Wasser waschbar, ohne Seife oder Reinigungsmittel. Der Hauptfilter befindet sich im Staubbehälter: durch Drehen nach links herausnehmen und waschen. Der Auslassluftfilter befindet sich auf der Rückseite: Öffnen Sie die Klappe, nehmen Sie den Filter heraus und waschen Sie ihn. Vor dem Wiedereinbau vollständig trocknen lassen.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie zuerst, ob der Staubbehälter nicht voll ist. Reinigen Sie dann die Filter (Haupt- und Auslassluftfilter), da sie verschmutzt sein können. Stellen Sie sicher, dass Rohr oder Zubehör nicht verstopft sind. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Ariete-Service-Center.

Kann ich mit diesem Staubsauger Flüssigkeiten saugen?

Nein, dieser Staubsauger ist nur zum Saugen von Staub auf Haushaltsoberflächen bestimmt. Saugen Sie niemals Flüssigkeiten, heiße Asche, Glasscherben, Steine oder spitze Gegenstände. Dies könnte das Gerät beschädigen und die Garantie ungültig machen.

Wie wickle ich das Kabel richtig auf?

Schalten Sie das Gerät nach Gebrauch mit dem Fußpedal (F) aus und ziehen Sie den Stecker. Halten Sie den Aufwicklungsknopf (C) gedrückt und führen Sie das Kabel mit einer Hand, um Verletzungen zu vermeiden. Das Kabel wird automatisch aufgewickelt. Ziehen Sie nie am Kabel, um es aus der Steckdose zu ziehen.

Wie verwende ich den Wahlschalter für Hartböden/Teppiche?

Der Wahlschalter (I) befindet sich an der Bodenbürste. Für harte Böden (Fliesen, Parkett) senken Sie die Bürste ab, sodass die Borsten den Boden berühren. Für Teppiche heben Sie die Bürste an, indem Sie den Schalthebel mit dem Teppichsymbol drücken. Dies schont den Teppich und optimiert die Reinigung.

Wie oft sollte ich die Filter reinigen?

Es wird empfohlen, die Filter mindestens alle 6 Monate zu reinigen oder sobald Sie eine verminderte Saugleistung bemerken. Regelmäßige Reinigung gewährleistet optimale Leistung und verlängert die Lebensdauer des Geräts.

Was tun, wenn das Kabel beschädigt ist?

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer qualifizierten Fachkraft ersetzt werden, um Gefahren zu vermeiden. Verwenden Sie das Gerät nicht mit einem beschädigten Kabel.

Wie transportiere ich den Staubsauger?

Verwenden Sie den Griff am oberen Teil des Staubbehälters (E), um das Gerät zu tragen. Zur Aufbewahrung können Sie die Bodenbürste an den Haken auf der Rückseite des Staubsaugers hängen.

BEDIENUNGSANLEITUNG Red Compact 2743 ARIETE

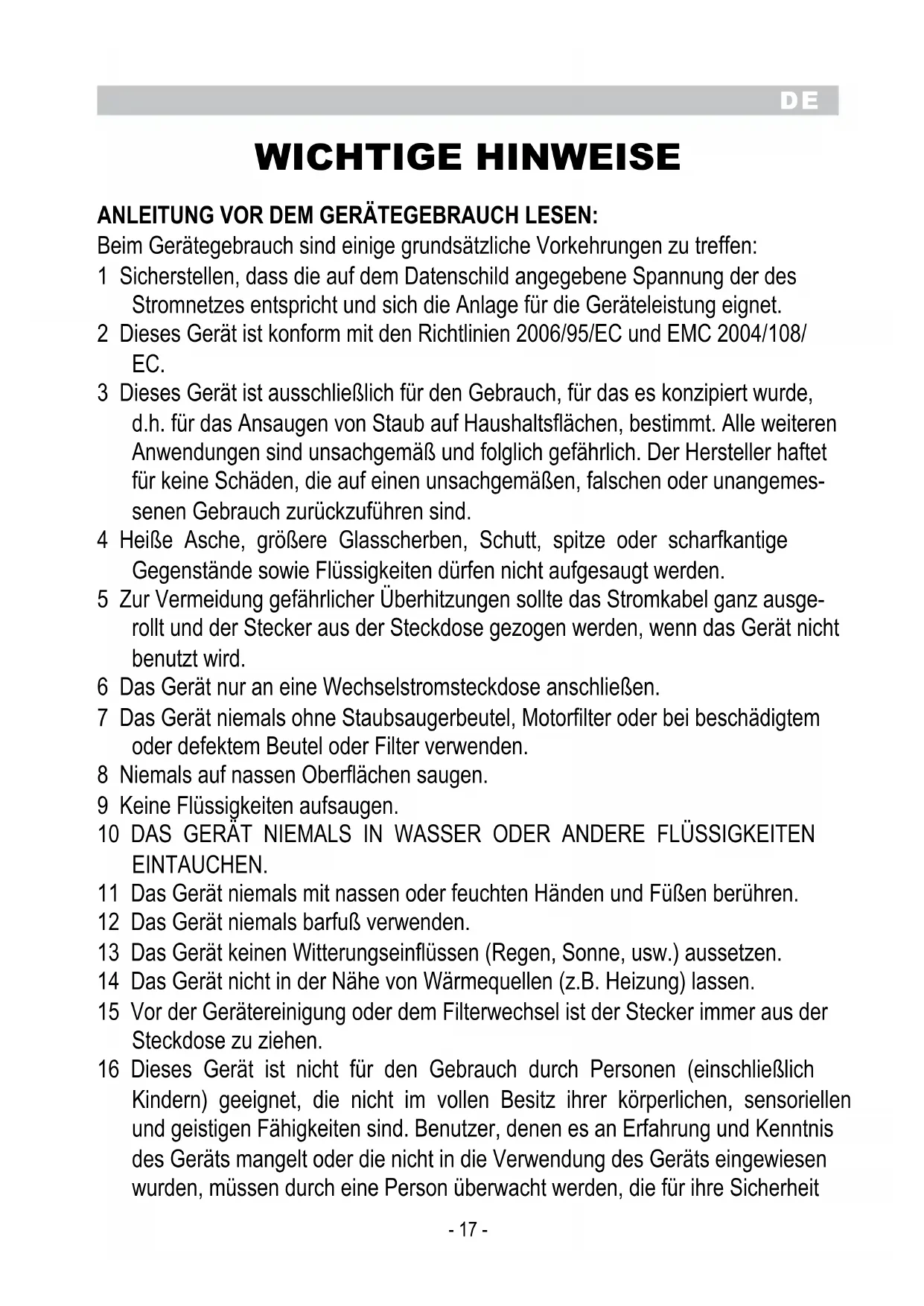

ANLEITUNG VOR DEM GERÄTEGEBRAUCH LESEN:

Beim Gerätegebrauch sind einige grundsätzliche Vorkehrungen zu treffen:

1 Sicherstellen, dass die auf dem Datenschild angegebene Spannung der des Stromnetzes entspricht und sich die Anlage für die Geräteleistung eignet.
2 Dieses Gerät ist konform mit den Richtlinien 2006/95/EC und EMC 2004/108/EC.
3 Dieses Gerät ist ausschließlich für den Gebrauch, für das es konzipiert wurde, d.h. für das Ansaugen von Staub auf Haushaltsflächen, bestimmt. Alle weiteren Anwendungen sind unsachgemäß und folglich gefährlich. Der Hersteller haftet für keine Schäden, die auf einen unsachgemäßen, falschen oder unangemessenen Gebrauch zurückzuführen sind.
4 Heiße Asche, größere Glasscherben, Schutt, spitze oder scharfkantige Gegenstände sowie Flüssigkeiten dürfen nicht aufgesaugt werden.
5 Zur Vermeidung gefährlicher Überhitzungen sollte das Stromkabel ganz ausge- rollt und der Stecker aus der Steckdose gezogen werden, wenn das Gerät nicht benutzt wird.
6 Das Gerät nur an eine Wechselstromsteckdose anschließen.
7 Das Gerät niemals ohne Staubsaugerbeutel, Motorfilter oder bei beschädigtem oder defektem Beutel oder Filter verwenden.
8 Niemals auf nassen Oberflächen saugen.
9 Keine Flüssigkeiten aufsaugen.
10 DAS GERÄT NIEMALS IN WASSER ODER ANDERE FLÜSSIGKEITEN EINTAUCHEN.
11 Das Gerät niemals mit nassen oder feuchten Händen und Füßen berühren.
12 Das Gerät niemals barfuß verwenden.
13 Das Gerät keinen Witterungseinflüssen (Regen, Sonne, usw.) aussetzen.
14 Das Gerät nicht in der Nähe von Wärmequellen (z.B. Heizung) lassen.
15 Vor der Gerätereinigung oder dem Filterwechsel ist der Stecker immer aus der Steckdose zu ziehen.
16 Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) geeignet, die nicht im vollen Besitz ihrer körperlichen, sensoriellen und geistigen Fähigkeiten sind. Benutzer, denen es an Erfahrung und Kenntnis des Geräts mangelt oder die nicht in die Verwendung des Geräts eingewiesen wurden, müssen durch eine Person überwacht werden, die für ihre Sicherheit

verantwortlich ist.

17 Kinder müssen überwacht werden, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.
18 Den Netzstecker nicht am Netzkabel aus der Steckdose ziehen.
19 Sicherstellen, dass das Elektrokabel nicht mit warmen oder schneidenden Oberflächen in Berührung kommt.
20 Das Gerät nicht bei beschädigtem Kabel benutzen.
21 Das eventuell beschädigte Speisekabel darf nur vom Hersteller oder seiner Kundendienststelle, d.h. nur von einer ähnlich qualifizierten Person ausgewechselt werden, um jede Gefahr vorzubeugen.
22 Das Gerät immer mit dem Leistungsregler auf Minimum einschalten.
23 Netzkabel nach jedem Gebrauch aus der Steckdose ziehen.
24 Falls dieses Gerät entsorgt werden soll, ist sein Speisekabel abzuschneiden, so dass es nicht mehr funktionsfähig ist. Darüber hinaus sind all die Geräteteile unschädlich zu machen, die vor allem für Kinder, die das Gerät als Spielzeug verwenden könnten, eine Gefahr darstellen.
25 Verpackungsteile nicht in Reichweite von Kindern lassen. Sie stellen eine potentielle Gefahr dar!

1. Zur korrekten Entsorgung des Produkts gemäß Europa-Richtlinie 2012/19/EG bitte das beiliegende Informationsblatt lesen.

VORLIEGENDE GEBRAUCHSANLEITUNG AUFBEWAHREN

BESCHREIBUNG DES GERÄTS (Abb. 1)

A Staubbehälter
B Gerätegehäuse
C Schalterpedal für Kabelaufwickler
D Taste zum Ver-/ Entriegeln des Staubbehälters
E Griff Staubbehälter
F Schalterpedal für Ein-/Ausschalten
G Anschluss des Saugschlauchs

H Griff
I Umschalter für glatte Böden/Teppiche
L Fußbodenbürste
M Saugschlauch
N Schieber
O Teleskoprohr
P Schlitzdüse mit Bürste

ZUBEHÖR

Teleskoprohr (O)

Das Verlängerungsrohr am Griff anbringen und dann das gewünschte Zubehörteil installieren. Nachdem das Zubehörteil eingesteckt wurde, kann das Teleskoprohr durch Betätigen des entsprechenden Rasthebels (ABB. 5) auf die gewünschte Länge ausgezogen werden. Um das Rohr auf der gewünschten Länge zu sperren, den Rasthebel loslassen.

Fußbodenbürste (L)

• Eignet sich für die Reinigung sowohl größerer Flächen als auch schwer zu erreichender Ecken.
• Bei der Reinigung von Teppichen und widerstandsfähigen Bodenbelägen ist von der Verwendung der Bürste abzuraten. Der Bürstenaufsatz ist mit Rädern ausgestattet, um die Gleitfähigkeit auf allen Arten von Oberflächen zu begünstigen. Die Höhe der Borsten kann durch Betätigen des Hebels am Ende der Bürste nach Wunsch eingestellt werden. Zum Einfahren der Bürste ist der Schalter zu betätigen, der mit dem Teppich-Symbol – markiert ist.
• Zur besseren Reinigung und Instandhaltung von glatten Bodenbelägen wie PVC, Parkett oder Fliesen empfiehlt sich die Verwendung der Bürste. Zum Ausfahren der Bürste ist der Schalter zu betätigen, der mit dem Symbol für glatte Böden markterbist.

Schlitzdüse mit Bürste (P)

Eignet sich für das Saugen in Gewebefalten, Verbindungsstellen, Ecken oder Nischen, die mit der Fußbodenbürste nicht erreichbar sind. Dieses Zubehörteil kann auch direkt am Griff (H) angebracht werden.

ZUSAMMENBAU DES STAUBSAUGERS

ACHTUNG: Bevor Zubehörteile angebracht oder entfernt werden, immer sicher stellen, dass der Stecker des Staubsaugers aus der Steckdose gezogen wurde.

• Den Griff (H) an der Manschette (M) anbringen und leicht drücken, bis die Noppe des Griffs perfekt in die entsprechende Öffnung der Manschette gleitet (Abb. 2). Dann leicht nach außen ziehen, um zu prüfen, ob die beiden Teile einwandfrei miteinander verbunden sind.
• Die Manschette (M) in den Luftanschluss (G) einstecken und leicht drehen, bis sie fest sitzt (Abb. 3).
• Das Teleskoprohr (O) in den Griff stecken (Abb. 4).
• Den Schieber (N) nach vorn drücken und den unteren Teil des Rohrs auf die gewünschte Länge herausziehen (Abb. 5). Soll das Rohr verkürzt werden, in die entgegen gesetzte Richtung schieben.
• Das gewünschte Zubehörteil in das Teleskoprohr einstecken.

GERÄTEGEBRAUCH

ACHTUNG: Vor dem Gerätegebrauch große oder spitze Gegenstände vom Boden aufheben, um eine Beschädigung des Staubsaugers zu vermeiden.

Bevor das Gerät verwendet wird, muss zunächst das Stromkabel ganz ausgerollt und der Stecker in die Steckdose gesteckt werden.

Zum Einschalten des Geräts den Fußschalter (F) am Staubsauger betätigen. Das Gerät ist mit Rädern ausgestattet und lässt sich daher während des Gebrauchs leicht handhaben.

WICHTIG: Beim Einschalten kann ein Luftgeräusch auftreten, das nach einigen Sekunden verschwindet

ACHTUNG: Schalten Sie den Staubsauger sofort aus, wenn die Ansaugstutzen, die Bürsten oder das Teleskoprohr verstopft sind. Bevor Sie den Staubsauger wieder einschalten muss der Grund des Verstopfens beseitigt werden.

Nach Verwendung des Staubsaugers

Zum Abschalten des Geräts das Fußschalter (F) betätigen.

Danach den Stecker aus der Steckdose ziehen und die Fußtaste (C) am Gerät betätigen, bis das Kabel vollständig aufgerollt ist.

ACHTUNG: Begleiten Sie das Kabel beim Aufrollen mit einer Hand, um Verletzungen zu vermeiden.

Danach das Gerät wegräumen, wobei eventuell die Fußbodenbürste (L) am Haken an der Rückseite des Geräts (Abb. 6) eingehängt werden kann.

Befördern des Staubsaugers

Zum Transportieren des Staubsaugers den dafür vorgesehenen Griff an der Oberseite (E) des Geräts verwenden.

REINIGUNG UND INSTANDHALTUNG

ACHTUNG: Bevor Sie Reinigungs- und Instandhaltungsarbeiten jeglicher Art vornehmen, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Dose.

Der angesaugte Schutz gelangt in den Staubbehälter (A). Die Luft wird dann durch einen waschbaren Dauerfilter gereinigt, der sich im Inneren des Staubbehälters befindet, sowie durch einen Filter zum Schutz des Motors und einen Filter für die Abluft an der Rückseite des Geräts.

ACHTUNG: Verwenden Sie den Staubsauger nie ohne Filter oder mit beschädigtem Filter. Der Staub würde sonst in das Gerät eindringen und den Motor schädigen.

ACHTUNG: Reinigen Sie die Filter regelmäßig oder zumindest dann, wenn Sie feststellen, dass die Saugleistung nachlässt.

Entleeren des Staubbehälters (A)

• Die Entriegelungstaste (D) betätigen und gleichzeitig den Staubbehälter (A) an dessen Griff (E) herausnehmen (Abb. 7).
• Den Staubbehälter (A) entleeren. Dazu den Deckel durch Betätigen der Entriegelungstaste öffnen (Abb. 8).

WICHTIG: Um beim Entleeren des Behälters das Austreten des Schmutzes zu vermeiden, empfiehlt es sich, den Staubbehälter in einen Plastiksack zu stecken und dort zu entleeren.

• Zur vollständigen Reinigung des Staubbehälters (A) muss dieser in seine Einzelteile zerlegt werden, wie nachstehend beschrieben:
• Den Filter komplett herausnehmen, indem er gegen den Uhrzeigersinn gedreht wird (Abb. 9). Dann den darunterliegenden Filter entfernen (Abb. 10);
• Den Filter durch Drehen im Uhrzeigersinn komplett entfernen (Abb. 11).

WICHTIG: Den Filter ausschließlich mit reinem Wasser waschen, ohne Seife oder Reinigungsmittel.

Es empfiehlt sich, diese Reinigung mindestens alle 6 Monaten vorzunehmen, bzw. immer dann, wenn ein spürbarer Rückgang der Saugleistung festzustellen ist.

• Bevor das Gerät wieder verwendet wird, muss der Staubbehälter (A) wieder eingesetzt werden.
• Den Filter in den Behälter (A) einsetzen und durch Drehen gegen den Uhrzeigersinn blockieren.
• Den kompletten Staubbehälter (A) wieder in das Staubsauger-Gehäuse einsetzen und leicht drücken, bis das Einrasten zu hören ist (Abb. 12).

Reinigung des Luftaustrittsfilters

Dieser Filter nimmt eine letzte Filterung der Luft vor, bevor diese aus dem Staubsauger ausgestoßen wird. Zur Reinigung dieses Filters ist wie folgt vorzugehen:

• Den Hebel betätigen und die Klappe an der Rückseite des Geräts entfernen (Abb. 13).
• Reinigen Sie den Filter unter kaltem Wasser und lassen Sie ihn trocknen (Abb. 14).
• Setzen Sie den sauberen (oder durch einen neuen ersetzten) Luftaustrittsfilter in das Gitter ein und schieben Sie letzteres wieder in das Gerät, bis es einrastet.

ACHTUNG: Waschen Sie den Filter nur mit reinem Wasser, ohne Seife oder Waschmittel.

ACHTUNG: Es empfiehlt sich, diese Reinigung mindestens alle 6 Monate vorzunehmen, bzw. immer dann, wenn ein spürbarer Rückgang der Saugleistung festzustellen ist.

Reinigung des Staubsaugers

Die Wände, der Staubbehälter und die Filtersitze können bei Bedarf mit einem angefeuchteten Tuch gesäubert werden. Dabei darf in den Staubsauger keinerlei Flüssigkeit eindringen. Keine starken Reinigungsmittel (flüssige Fleckenentferner, Lösungsmittel) benutzen, da sie den Kunststoff zerfressen könnten. Sicherstellen, dass alle Teile trocken sind; erst dann wieder den Stecker in die Steckdose einführen.

ACHTUNG: Die Drehteile nicht schmieren oder ölen, da dies das Haftvermögen von Haaren und Staubflaum verstärkt.

Reinigung der Bürsten

Streichen Sie bei laufendem Gerät mit einer Hand durch die Borsten, um festgesetzten Staub zu lösen, der somit ebenfalls abgesaugt wird.

SERVICE UND KUNDENDIENST

Bei Beschädigung des Kabels oder anderer Bauteile des Geräts wenden Sie sich bitte an eine zugelassene ARIETE- Kundendienststelle. Kundendienst und Reparaturen (inner- und außerhalb der Garantiezeit): direkt Kontakt mit der zugelassenen ARIETE- Gebietskundendienststelle aufnehmen.

ACHTUNG: Die Nummer des Staubsauger-Modells ist auf dem Typenschild am Gerät angegeben.
