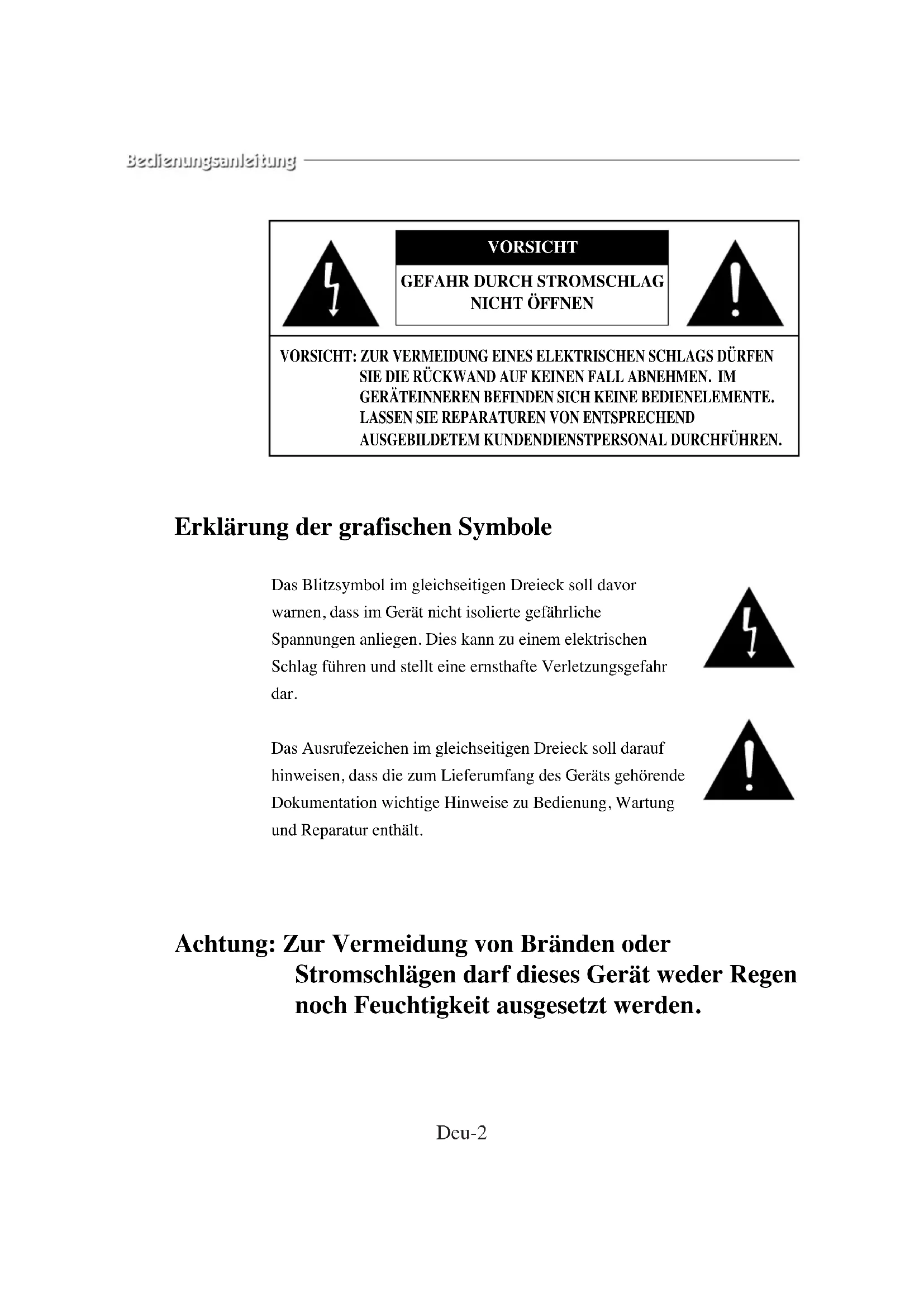

BedienungsanleitungDeu-2 Erklärung der grafischen Symbole Das Blitzsymbol im gleichseitigen Dreieck soll davor warnen, dass im Gerät nicht isolierte gefährliche Spannungen anliegen. Dies kann zu einem elektrischen Schlag führen und stellt eine ernsthafte Verletzungsgefahr dar. Das Ausrufezeichen im gleichseitigen Dreieck soll darauf hinweisen, dass die zum Lieferumfang des Geräts gehörende Dokumentation wichtige Hinweise zu Bedienung, Wartung und Reparatur enthält. Achtung: Zur Vermeidung von Bränden oder Stromschlägen darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. VORSICHT: ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS DÜRFEN SIE DIE RÜCKWAND AUF KEINEN FALL ABNEHMEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE BEDIENELEMENTE.

NICHT ÖFFNEN VORSICHTDeu-3 WICHTIGE SICHERHEITSHINWEISE Warnhinweise Das Netzteil befindet sich an der Rückseite des Geräts. Es enthält Hochspannungsbauteile. Das Entfernen der Abdeckung kann zu Bränden oder Stromschlägen führen. Entfernen Sie daher unter keinen Umständen die Abdeckung. (Die Bedienelemente befinden sich auf der Vorderseite des Geräts.)

1. Bedienungsanleitung lesen: Lesen Sie vor der Inbetriebnahme des

Geräts aufmerksam die Bedienungsanleitung mit allen Sicherheits- und Bedienungsanweisungen.

2. Bedienungsanleitung aufbewahren: Sie sollten die

Bedienungsanleitung mit allen Sicherheits- und Bedienhinweisen aufbewahren, damit Sie zu einem späteren Zeitpunkt darin nachlesen können.

3. Warnhinweise beachten: Beachten Sie die Warnhinweise am Gerät

und in der Bedienungsanleitung.

4. Anweisungen befolgen: Befolgen Sie die Bedien- und

Verwendungshinweise.

5. Reinigung: Trennen Sie das Gerät vom Netz, bevor Sie

Reinigungsarbeiten durchführen. Verwenden Sie keine Flüssig- oder Aerosolreiniger. Reinigen Sie das Gerät mit einem angefeuchteten Tuch. Ausnahme: Ein Gerät, das aus einem bestimmten Grund unterbrechungsfrei betrieben werden muss, weil anderenfalls beispielsweise der Genehmigungscode für einen CATV-Adapter verloren gehen kann, darf zu Reinigungs- oder sonstigen Zwecken nicht vom Netz getrennt werden. Dies ist die einzige Ausnahme zu den obigen Hinweisen.

6. Erweiterungen: Verwenden Sie ausschließlich von Samsung

empfohlene Erweiterungen. Anderenfalls ist ein gefahrloser Betrieb nicht gewährleistet.

7. Wasser und Feuchtigkeit: Betreiben Sie dieses Gerät nicht in der Nähe

von Wasser, z. B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, einer Waschmaschine usw.Deu-4

8. Zubehör: Stellen Sie dieses Gerät nur auf Gestelle, Ständer, Dreibeine,

Konsolen oder Tische, die ausreichende Stabilität bieten. Anderenfalls könnte das Gerät herunterfallen, beschädigt werden und ernsthafte Verletzungen hervorrufen. Verwenden Sie nur Gestelle, Ständer, Dreibeine, Konsolen oder Tische, die von Samsung empfohlen oder speziell für das Gerät angeboten werden. Bei der Montage des Geräts müssen die Anweisungen von Samsung befolgt werden. Verwenden Sie ausschließlich das von Samsung empfohlene Montagezubehör.

9. Belüftung: Schlitze und Öffnungen am Gerät dienen der ausreichenden

Belüftung. So wird ein störungsfreier Betrieb des Geräts und der Schutz vor Überhitzung gewährleistet. Aus diesem Grund dürfen diese Öffnungen nicht blockiert werden, z. B. durch Aufstellen des Geräts auf einer weichen Oberfläche wie einem Bett, Sofa oder Teppich. Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden. Dieses Gerät darf nicht in einem Bücherregal oder einer Schrankwand aufgestellt werden. Dies ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird oder die Anweisungen von Samsung eingehalten werden.

10. Netzanschluss: Dieses Gerät darf nur an einer auf dem Typenschild

ausgewiesenen Spannungsquelle betrieben werden. Falls Sie in dieser Hinsicht nicht sicher sind, fragen Sie Ihren Fachhändler oder Ihr Energieversorgungsunternehmen.

11. Erdung und Polarität: Diese Bestimmungen gelten für Geräte mit

einem dreiadrigen Stecker, der mit einem dritten Stift (Erdung) ausgestattet ist. Dieser Stecker kann nur an geerdete Netzsteckdosen angeschlossen werden. Dies ist eine zusätzliche Sicherheitsvorkehrung. Wenn Sie den Stecker nicht an die Steckdose anschließen können, setzen Sie sich mit einem Elektriker in Verbindung, um die veraltete Steckdose auszuwechseln. Setzen Sie die Sicherheitsfunktion dieses geerdeten Steckers auf keinen Fall außer Kraft.

12. Stromversorgung: Netzkabel müssen so verlegt werden, dass niemand

auf das Kabel treten kann oder es durch Gegenstände gequetscht wird. Dies gilt insbesondere für die Kabelenden am Gerät bzw. am Stecker.Deu-5

13. Gewitter: Zum Schutz des Geräts bei einem Gewitter oder während

längerer Abwesenheit bzw. Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie außerdem den Kabelanschluss vom Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

14. Überlastung: Schließen Sie nicht zu viele Geräte an eine Steckdose

oder ein Verlängerungskabel an, da dies zu einem Brand oder elektrischen Schlag führen kann.

15. Eindringen von Gegenständen und Flüssigkeiten in das Gerät:

Stecken Sie niemals Gegenstände durch die Schlitze des Geräts, da Elemente berührt werden können, an denen hohe elektrische Spannungen anliegen. Die Folge könnte ein Brand oder elektrischer Schlag sein. Verschütten Sie niemals Flüssigkeiten auf dem Gerät.

16. Reparaturen: Führen Sie keinesfalls selbst Reparaturen am Gerät aus.

Durch geöffnete oder abgebaute Abdeckungen setzen Sie sich gefährlichen Netzspannungen und anderen Gefahren aus. Überlassen Sie Reparaturarbeiten stets entsprechend ausgebildetem Kundendienstpersonal.

17. Reparaturbedürftige Schäden: Trennen Sie das Gerät vom Netz, und

wenden Sie sich in allen unten aufgeführten Fällen an einen qualifizierten Kundendienst: a. Das Netzkabel oder der Stecker ist beschädigt. b. Es wurde Flüssigkeit verschüttet, oder es sind Gegenstände in das Gerät gefallen. c. Das Gerät wurde Feuchtigkeit ausgesetzt. d. Das Gerät funktioniert trotz Einhaltung der Bedienungsanweisungen nicht einwandfrei. Nehmen Sie nur die in dieser Bedienungsanleitung beschriebenen Einstellungen vor. Eine fehlerhafte Ausführung anderer Einstellungen kann zu Schäden führen und erfordert oftmals aufwendige Reparaturen durch einen entsprechend ausgebildeten Techniker, um den Normalbetrieb wiederherzustellen. e. Das Gerät wurde fallen gelassen, oder das Gehäuse wurde beschädigt. f. Das Gerät zeigt auffällige Veränderungen in der Funktionsweise. Dies ist ein Anzeichen für notwendige Reparaturarbeiten.Deu-6

18. Ersatzteile: Falls Teile ausgetauscht werden müssen, achten Sie darauf,

dass der Kundendiensttechniker die von Samsung angegebenen Ersatzteile oder solche Ersatzteile verwendet, die die gleichen technischen Eigenschaften wie die Originalteile aufweisen. Der Einbau nicht genehmigter Ersatzteile kann zu einem Brand oder elektrischen Schlag führen oder andere Gefahren bergen.

19. Sicherheitsprüfung: Bitten Sie den Techniker nach Abschluss der

Instandhaltungs- oder Reparaturarbeiten an diesem Gerät, den einwandfreien Betrieb anhand routinemäßiger Sicherheitsüberprüfungen festzustellen.Deu-7 Inhalt WICHTIGE SICHERHEITSHINWEISE.................... Deu-3 Komponenten und Bedienelemente an der Vorderseite ............................................................ Deu-8

Verwendung der Tasten auf der Vorderseite des Geräts .........................................Deu-8

Verwendung der Tasten auf der Vorderseite des Geräts ........................................Deu-10

Modus Auto-Skip (Automatisches Überspringen) verwenden .............Deu-12

Verwendung der Tasten auf der Vorderseite des Geräts Netzschalter Mit diesem Schalter wird die Stromversorgung des Monitors ein- und ausgeschaltet. VIDEO-Taste Mit dieser Taste werden Video/Audio-Eingänge ausgew hlt. Um Eingangssignal einzustellen, drücken Sie diese Taste.

LAUTST RKETASTEN[VOLUME/DATA]

Diese Tasten erfüllen zwei Funktionen:

• Lautstärkeregelung: die Lautstärke wie gewünscht einstellen.

• Datenregelung: Bei Auswahl der Funktionen CONTRAST, BRIGHT, COLOR, TINT oder SHARP mit den VOLUME-Tasten, können Sie jeweilige Werte erhöhen oder vermindern.

Deu-8Kontrasttaste Drücken Sie diese Taste, um den Bildkontrast einzustellen. Ändern Sie den Wert des Bildkontrastes mit den Lautstärketasten. Helligkeitstaste Drücken Sie diese Taste, um die Bildhelligkeit einzustellen. Ändern Sie den Wert der Bildhelligkeit mit den Lautstärketasten. Farbtaste Drücken Sie diese Taste, um die Farbintensit t des Bildes einzustellen. Ändern Sie den Wert der Bildfarbe mit den Lautstärketasten. Farbtontaste Drücken Sie diese Taste, um die Bildfarbe dem natürlichen Farbton anzugleichen. Ändern Sie den Wert des Bildfarbtons mit den Lautstärketasten. (Nur NTSC) Schärfetaste Drücken Sie diese Taste, um die Bilddarstallung einzustellen. Ändern Sie den Wert der Bildschärfe mit den Lautstärketasten. Deu-9Deu-10 Die Taste POWER On/Off Wenn Sie diese Taste drücken, schaltet sich das Gerät ein, und die LED des gewählten Eingangssignals leuchtet auf. Die Taste Auto/Manual/VCR Mode Selection Wenn Sie die Taste Auto/Manual/VCR Mode Selection drücken, leuchtet im automatischen Modus eine ROTE, im manuellen Modus eine GRÜNE und im Modus VCR (Videomodus) eine ORANGE Anzeige. SMC-212F SMC-152F

Verwendung der Tasten auf der Vorderseite des GerätsDeu-11 Automatischen Modus verwenden Die ROTE Anzeige leuchtet, wenn der automatische Modus ausgewählt wurde. Im automatischen Modus werden die Eingangskanäle für Kamera automatisch entsprechend der folgenden Reihenfolge getauscht: Camera 1 (Kamera 1) → Camera 2 (Kamera 2) → Camera 3 (Kamera 3) → Camera 4 (Kamera 4), wobei das Umschaltintervall in der MENÜ-Option eingestellt wird. (In der MENÜ-Option, Auto-Timer (Aktualisierungsintervall), 2 bis 10 Sekunden)

Camera 1 (Kamera 1) (Nach Ablauf von Auto-Timer (Aktualisierungsintervall)) (Nach Ablauf von Auto-Timer (Aktualisierungsintervall)) Camera 2 (Kamera 2) Camera 3 (Kamera 3)Deu-12 Modus Auto-Skip (Automatisches Überspringen) verwenden Wenn in den Menü-Einstellungen die Optionen für Auto-Skip (Automatisches Überspringen) eingestellt sind und keine Eingangssignale für die Kanäle 2, 4 und VCR (Videorekorder) gefunden wurden, verhält sich der Monitor folgendermaßen: Nach einer Sekunde Nach einer Sekunde Nach einer Sekunde Camera 2 (Kamera 2) Durchsuchen Kein Eingangssignal Camera 3 (Kamera 3) Durchsuchen Camera 4 (Kamera 4) Durchsuchen Kein Eingangssignal Camera 1 (Kamera 1) Durchsuchen Camera 2 (Kamera 2) Durchsuchen Kein Eingangssignal Camera 3 (Kamera 3) Durchsuchen Camera 4 (Kamera 4) Durchsuchen Kein Eingangssignal Camera 1 (Kamera 1) Durchsuchen (Nach Ablauf von Auto-Timer (Aktualisierungsintervall)) (Nach Ablauf von Auto-Timer (Aktualisierungsintervall)) (Nach Ablauf von Auto-Timer (Aktualisierungsintervall)) Camera 1 (Kamera 1) Camera 3 (Kamera 3) Camera 1 (Kamera 1) Camera 3 (Kamera 3) (Nach dem Durchsuchen von vier Kanälen) Nach einer Sekunde Nach einer Sekunde Nach einer Sekunde (Nach dem Durchsuchen von vier Kanälen)Deu-13 Manuellen Modus verwenden Die GRÜNE Anzeige leuchtet, wenn der manuelle Modus ausgewählt wurde. Mit Hilfe dieser Option können Sie wie folgt manuell entweder den Kamera- ODER den Video-Eingangskanal auswählen: Taste Camera 1 Wenn Sie diese Taste drücken, wird die Menüeinstellung auf Camera 1 (Kamera 1) gesetzt. Taste Camera 2 Wenn Sie diese Taste drücken, wird die Menüeinstellung auf Camera 2 (Kamera 2) gesetzt. Taste Camera 3 Wenn Sie diese Taste drücken, wird die Menüeinstellung auf Camera 3 (Kamera 3) gesetzt. Taste Camera 4 Wenn Sie diese Taste drücken, wird die Menüeinstellung auf Camera 4 (Kamera 4) gesetzt. Taste VCR Wenn Sie diese Taste drücken, wird die Menüeinstellung auf VCR (Videorekorder) gesetzt.Deu-14 Verwenden der Taste MENU. Drücken Sie die Taste MENU, um die Menüeinstellungen anzuzeigen. Taste MENU – VOLUME Wenn Sie die Taste MENU drücken, werden alle steuerbaren Menüs in der folgenden Reihenfolge angezeigt: Contrast (Kontrast) ➔ Brightness (Helligkeit) ➔ Sharpness(Bildschärfe) ➔ Color (Farbe) ➔ Tint (Farbton)(NTSC only) ➔ Auto Timer(Zeitintervall) ➔ Auto Skip (Automatisches Überspringen) ➔ Camera OSD (Kameraanzeige) ➔ (Sprache) ➔ Preset (Werkeinstellungen) Festlegen der Menüeinstellungen

1. Drücken Sie die Taste MENU, um das entsprechende Menü auszuwählen.

2. Drücken Sie die Taste VOLUME , um die Menüeinstellung

3. Kehren Sie nach dem Einstellen der Menüoptionen zum Hauptmenü

zurück, um weitere Menüoptionen einzustellen. (Durch Drücken der Taste MENU gelangen Sie zurück ins Hauptmenü.)Deu-15 Mögliche Einstellungen der Tasten Erklärung Einstellung eines Wertes für den Kontrast Einstellung eines Wertes für die Helligkeit Einstellung eines Wertes für die Schärfe Einstellung eines Wertes für die Farbsättigung Einstellung eines Wertes für den Farbton Intervall zum Umschalten des Eingangskanals im automatischen Modus Anzeige des Bildschirmmenüs (ON (Ein)) Keine Anzeige des Bildschirmmenüs (OFF (Aus)) Not to display OSD menu (OFF) Anzeige des Bildschirmmenüs (ON (Ein)) Keine Anzeige des Bildschirmmenüs (OFF (Aus)) English, Français, Español, Português, Italiano, Deutsch Anzeige aller Menüs in den Werkeinstellungen Wertebereich 0~100 0~100 0~100 0~100 Grün 0-100 Rot 0-100 2 ~ 10 Sekunden ON (Ein) / OFF (Aus) ON (Ein) / OFF (Aus)

MENU Contrast (Kontras) Brightness (Helligkeit) Sharpness (Bildschärfe) Color (Farbe) Tint (Farbton) (NTSC) Auto Timer (Aktualisierungsinte rvall) Auto Skip (Automatisches Überspringen) Camera OSD (Kameraanzeige) Sprache (abhängig vom Modell) Preset (Werkeinstellungen) Änderungen und Einstellungen der Menüoptionen: Über die Taste VOLUME können Sie die Werte in den Menüs Contrast (Kontrast), Brightness (Helligkeit), Sharpness (Bildschärfe), Color (Farbe), Tint (Farbton) und Auto Timer (Zeitintervall) ändern.

• Wählen Sie zum Ändern das entsprechende Menü, und drücken Sie die Taste VOLUME

• Die geänderten Einstellungen der ausgewählten Menüoption werden angezeigt.

• Durch Drücken der Taste VOLUME können Sie die Einstellung der Menüoption verringern.

• Durch Drücken der Taste VOLUME können Sie die Einstellung der Menüoption erhöhen.Deu-16 Drücken Sie die Taste VOLUME , um die Menüeinstellung Auto-Skip (Automatisches Überspringen) zu ändern.

• Wählen Sie in den Menüoptionen das Menü Auto-Skip (Automatisches Überspringen) aus.

• Drücken Sie die Taste VOLUME , um die Einstellung Auto-Skip (Automatisches Überspringen) ein- und auszuschalten. Drücken Sie die Taste VOLUME , um die Werkeinstellungen des Menüs zu ändern.

• Wählen Sie in den Menüoptionen das Menü Preset (Werkeinstellungen) aus.

• Drücken Sie die Taste VOLUME , um die Standardwerte der Werkeinstellungen zu ändern. Die Werkeinstellungen weisen die folgenden Standardwerte auf: Wenn Sie alle gewünschten Änderungen vorgenommen haben, können Sie zum Hauptmenü zurückkehren, indem Sie die Taste MENU erneut drücken. Standardeinstellung

Grün 50, Rot 50 2 Sekunden OFF (Aus) ON (Ein) English Preset (Werkeinstellungen) Contrast (Kontrast) Brightness (Helligkeit) Sharpness (Bildschärfe) Color (Farbe) Tint (Farbton) (NTSC) Auto Timer (Aktualisierungsintervall) Auto Skip (Automatisches Überspringen) Camera OSD (Kameraanzeige) Sprache(abhängig vom Modell)Deu-17 Schließen des Menüs

• Der Menümodus wird automatisch geschlossen, wenn Sie 20 Sekunden lang keine Eingabe vornehmen. Ändern der Lautstärke

• Über die Taste VOLUME können Sie im manuellen Modus die Lautstärke des ausgewählten Kanals ändern.

• Drücken Sie Taste VOLUME zum Verringern und die Taste VOLUME zum Erhöhen der Lautstärke.

• Auf dem Monitor wird die Lautstärke als verstellbarer Signalbalken angezeigt.

• Wenn fünf Sekunden lang keine Änderung vorgenommen wird, bleibt die Lautstärke auf der bisherigen Einstellung.Deu-18 Komponenten und Bedienelemente an der Rückseite CAMERA IN (1~4), VIDEO LINE IN(A, B) Anschluss für den Kameraeingang. Anschlüsse für bis zu zwei Kameras MONITOR OUT, VIDEO LINE OUT(A,B) Anschluss für den VIDEO. VCR IN (VIDEO) Anschluss für den Videoeingang. Anschluss an den Videorekorder AUDIO IN (1~4), AUDIO LINE IN(A, B) Anschluss für den Audioeingang. Auswahl der entsprechenden Audio- Eingangssignale (1-4) AUDIO OUT, AUDIO LINE OUT(A, B) Anschluss für den Audioausgang (Nicht im automatischen Modus funktionsfähig) AUDIO IN (VCR) Anschluss für den Videorekorder-Audioeingang

SMC-210F, SMC-150FDeu-20 Wartung Falls Sie die Bildqualität des Farbmonitors schlecht ist und durch Anpassen der Menüeinstellungen nicht verbessert werden kann, überprüfen Sie alle Anschlüsse und Kabel. Reparaturen sollten ausschließlich von einem Techniker mit entsprechender Ausbildung sowie mit geeigneten Testwerkzeugen und Hilfsmitteln durchgeführt werden.Deu-21 Technische Daten SMC-152FP/SMC-150FP/SMC-152FN/SMC-150FN (NTSC/PAL) Bildschirmdiagonale 15 Zoll, vertikaler Streifenabstand 0,6 mm, Sichtwinkel 90° SMC-152FP/152FN : 4 Eingangskanäle / 1 Ausgangskanal. SMC-150FP/150FN : 2 Eingangskanäle / 2 Ausgangskanal. Videoeingang 1,0 Vp-p-BNC-Buchse SMC-152FP/152FN : 4 Eingangskanäle / 1 Ausgangskanal. SMC-150FP/150FN : 4 Eingangskanäle / 1 Ausgangskanal. Videoeingang Cinch-Buchse Die Betriebsspannung beträgt 100V~250V oder ist auf der Rückseite des Geräts angegeben. 50 W 365 mm x 391 mm x 342 mm (ohne Verpackung) Ca. 16,5 kg (mit Verpackung) 450 Zeilen Mehrfachsystem (NTSC/PAL) Synchronisierbereich ± 500 Hz Freilaufend ± 500 Hz Synchronisierbereich ± 4 Hz Freilaufend ± 4 Hz Synchronisierbereich ± 400 Hz Freilaufend ± 400 Hz 1,5 Watt Weniger als 0,4 mm (Mitte) 10% 0°C ~ +40°C 10 ~ 90% (nicht kondensierend) System Röhrenmonitor Videoeingang/-ausgang Audioeingang/-ausgang Spannungsquelle Leistungsaufnahme Abmessungen (B x T x H) Gewicht Auflösung Videosystem Horizontale Stabilisierung Vertikale Stabilisierung Unterträgerstabilisierung Audio Annäherung Skalierung Betriebstemperatur Relative FeuchtigkeitDeu-22 Technische Daten SMC-212FP/SMC-210FP/SMC-212FN/SMC-210FN (NTSC/PAL) Bildschirmdiagonale 21 Zoll, vertikaler Streifenabstand 0,75 mm, Sichtwinkel 90° SMC-212FP/212FN : 4 Eingangskanäle / 1 Ausgangskanal. SMC-210FP/210FN : 2 Eingangskanäle / 2 Ausgangskanal. Videoeingang 1,0 Vp-p-BNC-Buchse SMC-212FP/212FN : 4 Eingangskanäle / 1 Ausgangskanal. SMC-210FP/210FN : 4 Eingangskanäle / 1 Ausgangskanal. Videoeingang Cinch-Buchse Die Betriebsspannung beträgt 100V~250V oder ist auf der Rückseite des Geräts angegeben. 60 W 490 mm x 342 mm x 482 mm (ohne Verpackung) Ca. 31 kg (mit Verpackung) 360 Zeilen Mehrfachsystem (NTSC/PAL) Synchronisierbereich ± 500 Hz Freilaufend ± 500 Hz Synchronisierbereich ± 4 Hz Freilaufend ± 4 Hz Synchronisierbereich ± 400 Hz Freilaufend ± 400 Hz 1,5 Watt Weniger als 0,4 mm (Mitte) 10% 0°C ~ +40°C 10 ~ 90% (nicht kondensierend) System Röhrenmonitor Videoeingang/-ausgang Audioeingang/-ausgang Spannungsquelle Leistungsaufnahme Abmessungen (B x T x H) Gewicht Auflösung Videosystem Horizontale Stabilisierung Vertikale Stabilisierung Unterträgerstabilisierung Audio Annäherung Skalierung Betriebstemperatur Relative FeuchtigkeitCOLOR MONITOR
