Produkttyp	LCD-Monitor
Marke	Samsung
Modell	SyncMaster 192V
Bildschirmgröße	19 Zoll (geschätzt)
Display-Technologie	TFT-LCD
Native Auflösung	1280 x 1024
Empfohlene vertikale Frequenz	60 Hz
Plug & Play-Kompatibilität	VESA DDC
Energiemanagement	DPMS, Bildschirmschoner
Stromversorgung	100-240 V AC, 50/60 Hz (typisch)
Stromverbrauch	Nicht angegeben
Pflege und Reinigung	Weiches, trockenes Tuch, Reinigungsmittel und übermäßigen Druck vermeiden
Sicherheit	Nicht öffnen, bei Gewitter vom Netz trennen, keine beschädigte Steckdose verwenden
Normen	ENERGY STAR, MPR II, NMB-03
Enthaltene Software	Natural Color, Treiber für Windows
Garantie	Nicht angegeben

Häufig gestellte Fragen - SyncMaster 192V SAMSUNG

Wie installiere ich den Monitortreiber unter Windows XP?

Legen Sie die mitgelieferte CD in das Laufwerk ein. Klicken Sie auf 'Start' > 'Systemsteuerung' > 'Anzeige' > 'Einstellungen' > 'Erweitert' > 'Monitor' > 'Eigenschaften' > 'Treiber' > 'Treiber aktualisieren'. Wählen Sie 'Aus einer Liste installieren' und wählen Sie den Treiber auf der CD. Wenn eine Signaturwarnung erscheint, klicken Sie auf 'Trotzdem fortsetzen'.

Was tun, wenn der Bildschirm trotz Einschalten schwarz bleibt?

Überprüfen Sie zuerst das Videokabel und die Stromversorgung. Führen Sie den Selbsttest durch: Trennen Sie das Videokabel vom PC, schalten Sie den Monitor ein. Wenn ein farbiges Kästchen erscheint, funktioniert der Monitor. Andernfalls liegt das Problem am Monitor. Wenn der Bildschirm schwarz bleibt, überprüfen Sie die Grafikkarte und die PC-Einstellungen.

Wie stelle ich die Bildwiederholfrequenz ein?

Unter Windows gehen Sie zu 'Systemsteuerung' > 'Anzeige' > 'Einstellungen' > 'Erweitert' > 'Monitor'. Stellen Sie die Bildwiederholfrequenz auf 60 Hz für optimale Qualität. Überschreiten Sie nicht die maximale unterstützte Frequenz des Monitors.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Üben Sie keinen übermäßigen Druck aus. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten. Befeuchten Sie das Tuch bei Bedarf leicht mit Wasser. Lassen Sie keine Flüssigkeit in den Monitor eindringen.

Was bedeutet die Meldung 'Videofrequenz zu hoch'?

Diese Meldung erscheint, wenn die Grafikkarte ein Signal mit einer horizontalen oder vertikalen Frequenz sendet, die vom Monitor nicht unterstützt wird. Reduzieren Sie die Auflösung oder die Bildwiederholfrequenz in den Anzeigeeinstellungen Ihres Computers.

Wie verwende ich den Selbsttest des Monitors?

Trennen Sie das Videokabel vom PC. Schalten Sie den Monitor ein. Wenn ein Kästchen mit farbigen Balken (rot, grün, blau) auf weißem Hintergrund erscheint, funktioniert der Monitor einwandfrei. Ein fehlendes Kästchen weist auf einen Defekt hin.

Wie vermeide ich eingebrannte Bilder?

Vermeiden Sie die Anzeige eines standbildes über längere Zeiträume. Verwenden Sie einen Bildschirmschoner oder schalten Sie den Monitor in den Ruhemodus (DPMS), wenn Sie abwesend sind. Ein eingebranntes Bild kann nach längerer Nutzung bestehen bleiben.

Was tun, wenn das Bild unscharf oder verzerrt ist?

Verwenden Sie die Funktion 'Auto-Tuning', indem Sie die Taste 'Auto' am Monitor drücken (oder über das OSD-Menü). Wenn das Problem weiterhin besteht, passen Sie die Einstellungen 'Fein' und 'Grob' im Menü an. Stellen Sie sicher, dass die Auflösung auf 1280x1024 eingestellt ist.

Wie schließe ich den Monitor an einen Computer an?

Schließen Sie das Videokabel (VGA) an die Grafikkarte des Computers an. Schließen Sie das Netzkabel an. Schalten Sie zuerst den Monitor und dann den Computer ein. Installieren Sie gegebenenfalls die Treiber von der mitgelieferten CD.

Der Monitor flackert, was tun?

Überprüfen Sie die Bildwiederholfrequenz: Sie sollte mindestens 70 Hz betragen, um Flackern zu vermeiden. Stellen Sie sie in den Anzeigeeigenschaften ein. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Videokabel oder einem anderen Computer.

BEDIENUNGSANLEITUNG SyncMaster 192V SAMSUNG

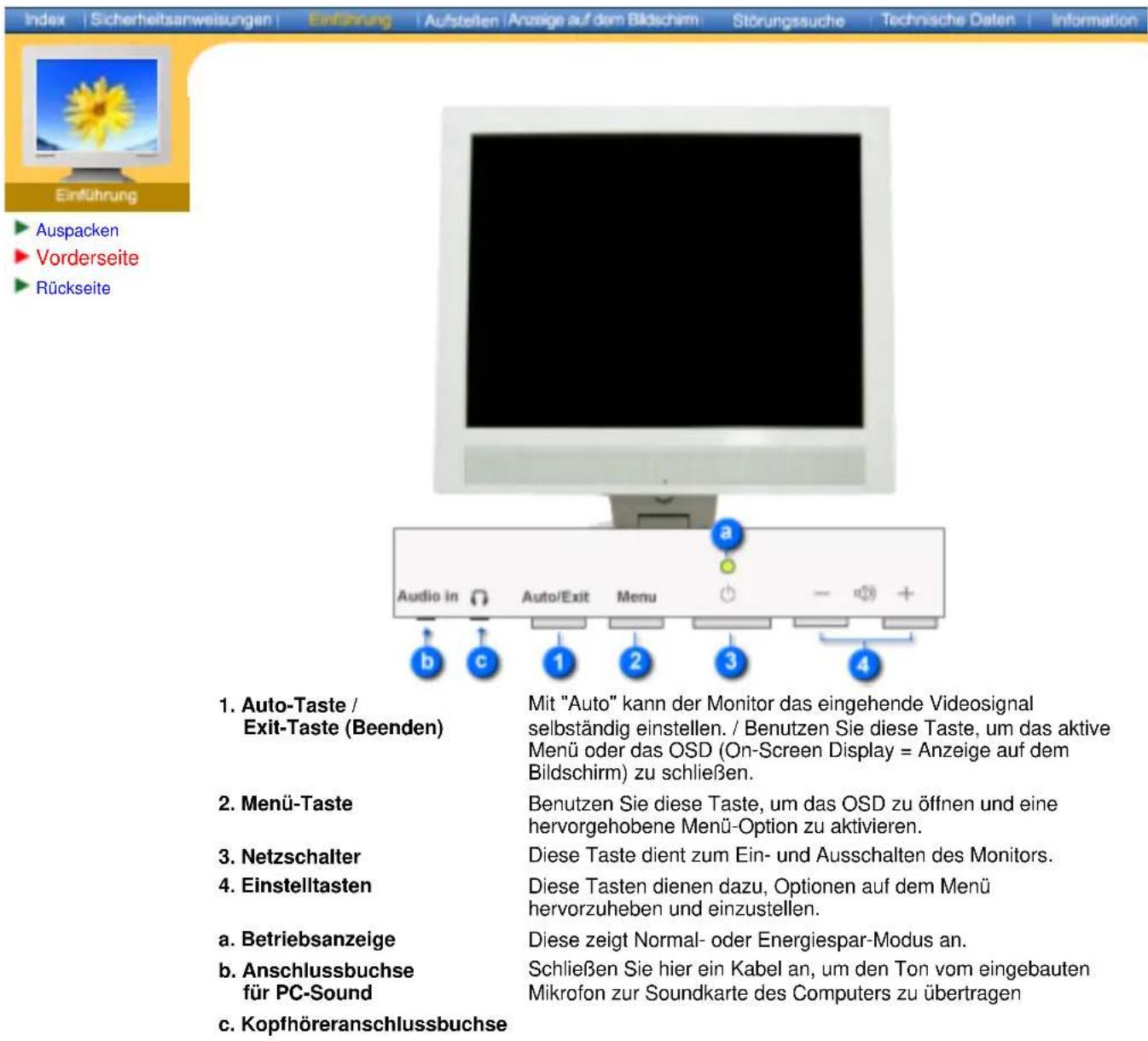

1. Auto-Taste / Exit-Taste (Beenden)
2. Menu-Taste
3. Netzschalter
4. Einstelltastes
   a. Betriebsanzeige

Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstehen. / Benutzen Sie diese Taste, um das aktive Menu oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schreiben.
Benutzen Sie diese Taste, um das OSD zu öffnen und eine hervorgehobene Menu-Option zu aktivieren.
These Taste dient zum Ein- und Ausschalten des Monitors.
These Tasten dieren dazu, Optionen auf dem Menu hervorzuheiten und einzustellen.
Thesee zeigt Normal-oder Energiespar-Modus an.

Hinweis: Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfungkction) aufgefuhrt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sieihn nicht benutzen oder wenn Sie ihren Arbeitsplatz für länger Zeit verlassen.

1. Auto-Taste / Exit-Taste (Beenden)
2. Menu-Taste
3. Netzschalter
4. Einstelltasten
   a. Betriebsanzeige

Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstehen. / Benutzen Sie diese Taste, um das aktive Menu oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schlieben.
Benutzen Sie diese Taste, um das OSD zu öffnen und eine hervorgehobene Menu-Option zu aktivieren.
These Taste dient zum Ein- und Ausschalten des Monitors.
These Tasten dieren dazu, Optionen auf dem Menu hervorzuheiten und einzustellen.
Thesee zeigt Normal-oder Energiespar-Modus an.

Hinweis: Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfungk) aufgeführ. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sieihn nicht benutzen oder wenn Sie ihren Arbeitsplatz für länger Zeit verlassen.

Hinweis: Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgefuhrt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sieihn nicht benutzen oder wenn Sie ihren Arbeitsplatz für länger Zeit verlassen.

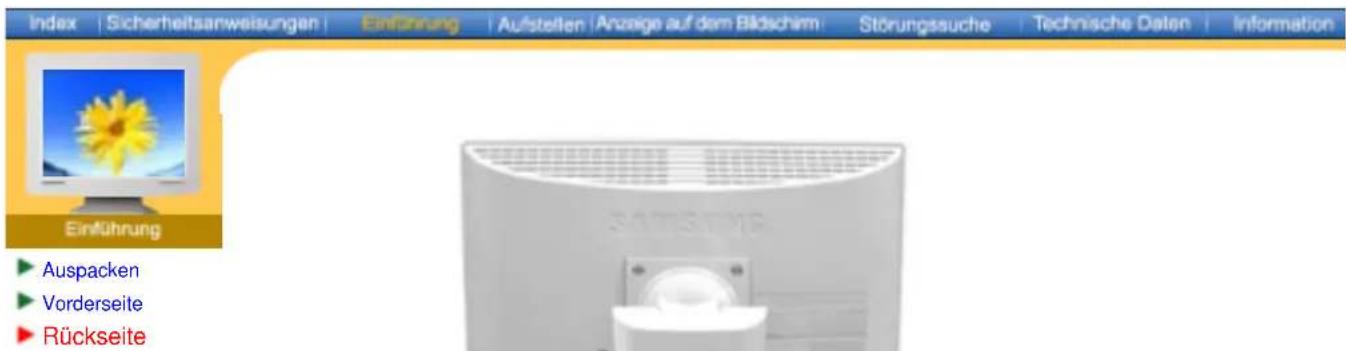

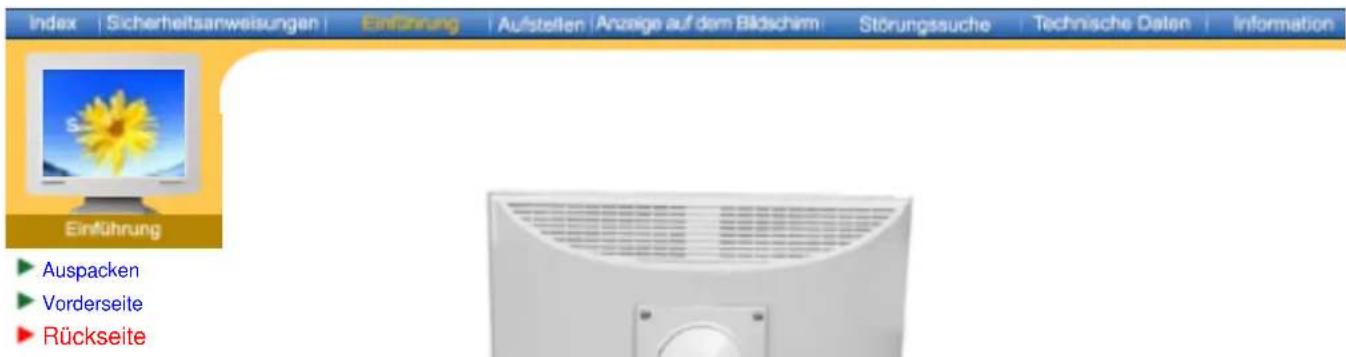

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterschieden.)

1. Netzstrombuchse

SchlieBen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.

1. Signalbuchse

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

Hinweis: Beachten Sie die genaufen Informationen zu den Kabelverbindungen unter Anschlieben des Monitors.

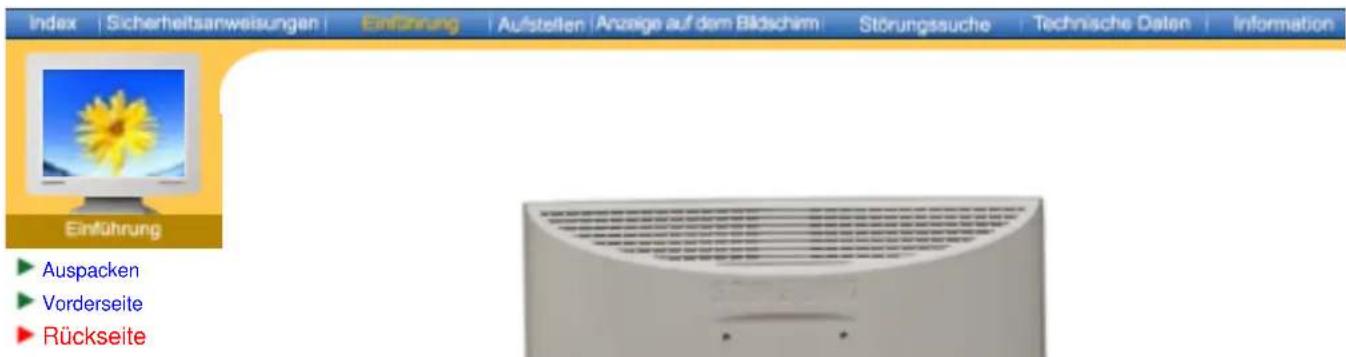

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterschieden.)

1. Netzstrombuchse SchlieBen Sie das Netzanschlusskabel fur den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.
2. Signalbuchse Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC- Videostecker auf der Rückseite des Monitors.
3. Stift Damit der Fuß einrastet, drücken Sie den Knopf unter auf der Fußrückseite.

Hinweis: Legen Sie den Monitor stets mit der Bildschirmseite auf eine ebene Fläche (er damit nicht mit dem Fuß aufliegen), bevor Sie den Fuß einrasten halten. Wir der Knopf gedrückt, während der Monitor mit dem Fuß aufliegt, kann der Monitor kippen oder umfallen und dadurch Personen verletzen und/oder das Gerät beschädigen.

Hinweis: Beachten Sie die genaufen Informationen zu den Kabelverbindungen unter Anschlieben des Monitors.

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterschieden.)

1. Netzstrombuchse

SchlieBen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.

1. Signalbuchse

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

1. Stift

Damit der Fuß einrastet, drücken Sie den Knopf unter auf der Fußrückseite.

Hinweis: Legen Sie den Monitor stets mit der Bildschirmseite auf eine ebene Fläche (er damit nicht mit dem Fuß aufliegen), bevor Sie den Fuß einrasten halten. Wir der Knopf gedrückt, während der Monitor mit dem Fuß aufliegt, kann der Monitor kippen oder umfallen und dadurch Personen verletzen und/oder das Gerät beschädigen.

Hinweis: Beachten Sie die genaufen Informationen zu den Kabelverbindungen unter Anschlieben des Monitors.

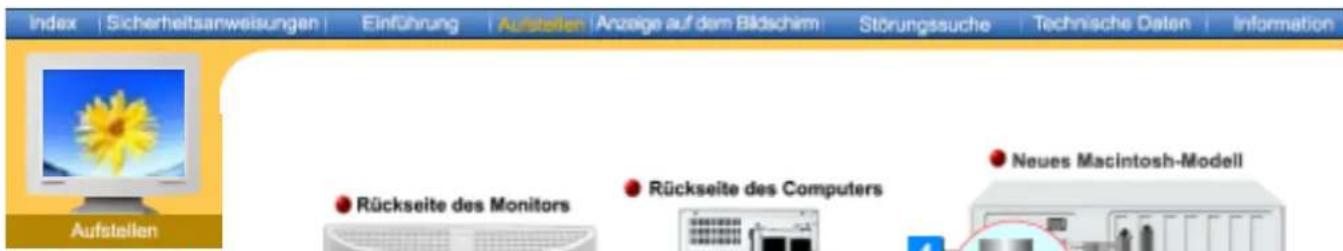

Anschlieben des Monitors
Installieren des Monitortreibers
Wechseln des Fußes

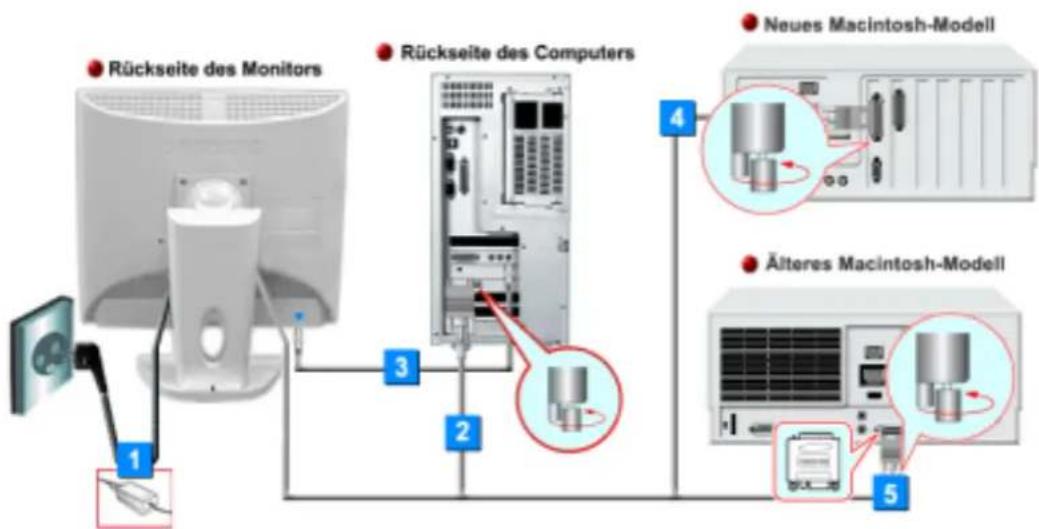

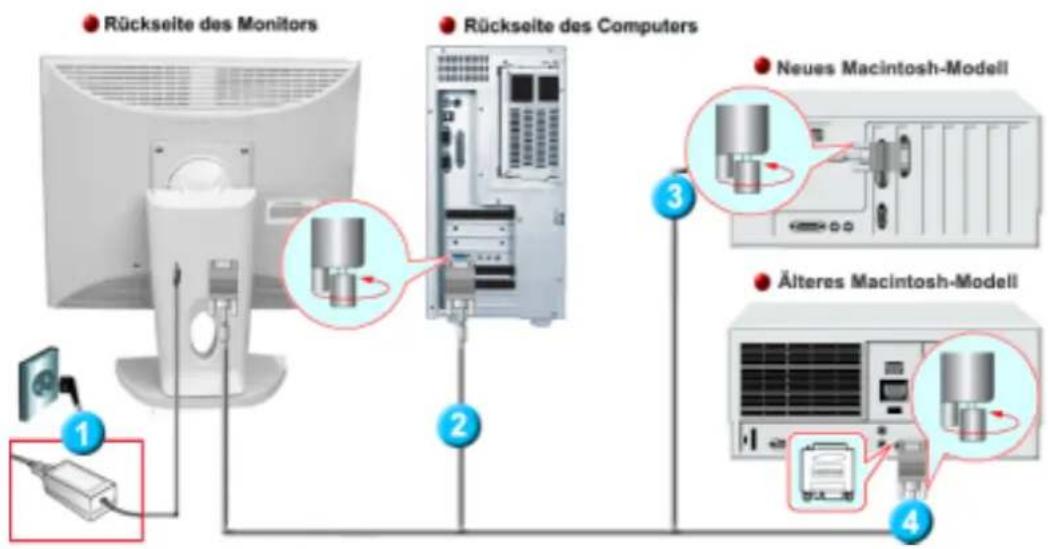

1. Schlieben Sie das Netzanschlusskabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.
   Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahelegene Steckdose.
2. Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.
3. Schlieben Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.
4. Bei alteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.
5. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

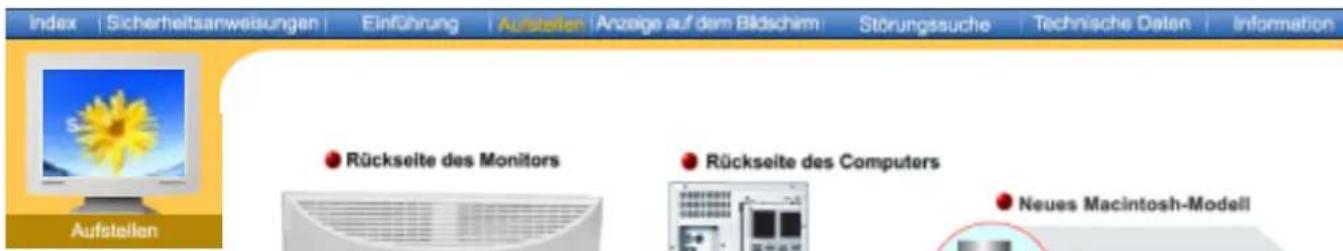

Anschlieben des Monitors
Installieren des Monitortreibers
Wechseln des Fußes

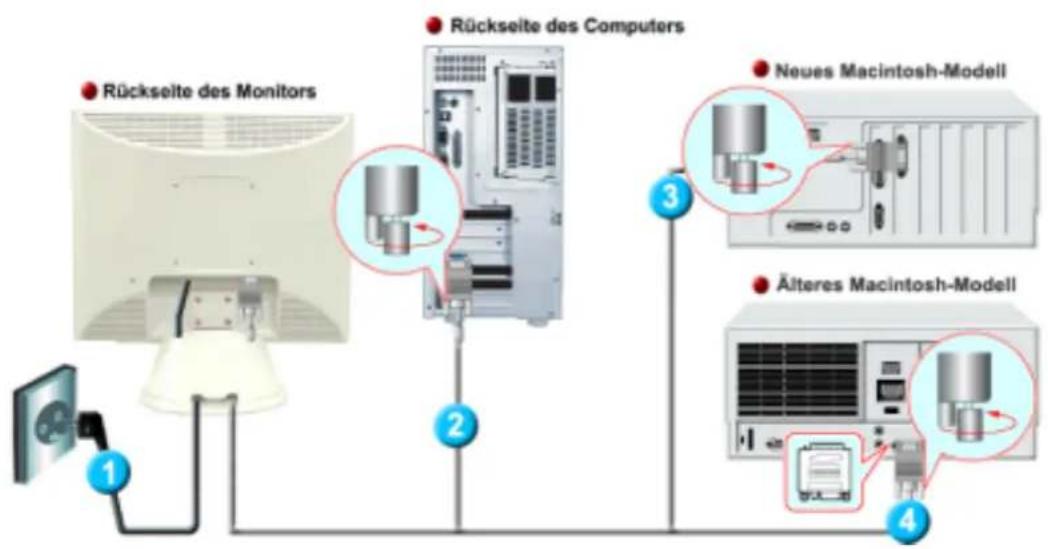

1. SchlieBen Sie das Gleichstromadapter an die Netzbuchse an der Monitorruckseite an.
   Steen Sie den Netzstecker des Monitornetzanschlußkabels in eine nahelegene Steckdose.
2. Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.
3. Schlieben Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.
4. Bei älteren Macintosh-Modelen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.
5. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

Anschlieben des Monitors
Installieren des Monitortreibers
Wechseln des Fußes

1. Schlieben Sie das Netzanschlusskabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.
   Steenien Sie den Netzstecker des Monitornetzanschlusskabels in eine nahelegene Steckdose.
2. Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.
3. Schlieben Sie hier ein Kabel an, um den Ton vom eingebauten Mikrofon zur Soundkarte des Computers zu übertragen
4. Schlieben Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.
5. Bei älteren Macintosh-Modelen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.
6. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

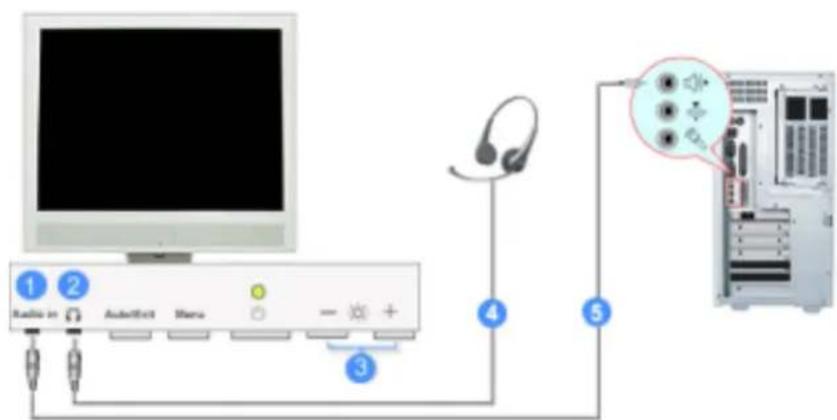

1. Anschlussbuchse für PC-Sound (Eingang)
2. Kopfhoreranschlussbuchse (Ausgang)
3. Lautstärke
4. Falls sie den sound nur selbst horen wollen, schlieben sie hier die kopf-hörer an.
5. Schlieben sie hier das stereokabel vom eingang an (Soundkarte, Rechner, CD-ROM-Laufwerk).

Anschlieben des Monitors
Installieren des Monitortreibers
Wechseln des FuBes

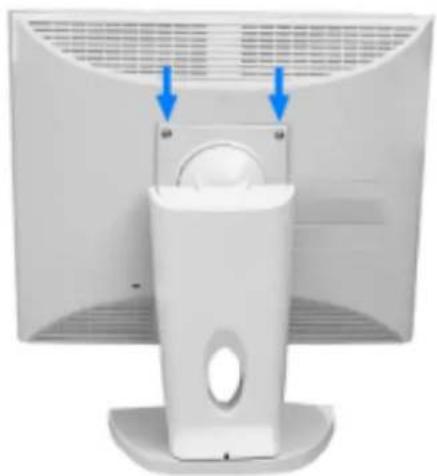

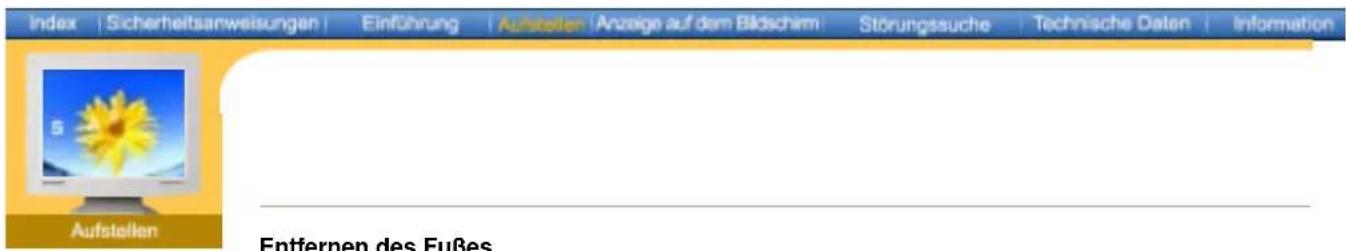

Entfernen des FuBes

1. Schalten Sie den Monitor aus, undziehen Sie seinen Netzstecker.
2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlagen, um den Bildschirm zu schützen.
3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

Anbringen eines FuBes

HINWEIS: An diesen Monitor kann eine 75mm × 75mm VESA-kompatible Montagevorrichtung angebracht werden.

1. Montagevorrichtung an der Rückabdeckung
2. Monta-gevorrich-tung

Die Montagevorrichtung mit den Lochern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

Anschlieben des Monitors
Installieren des Monitortreibers
Wechseln des FuBes

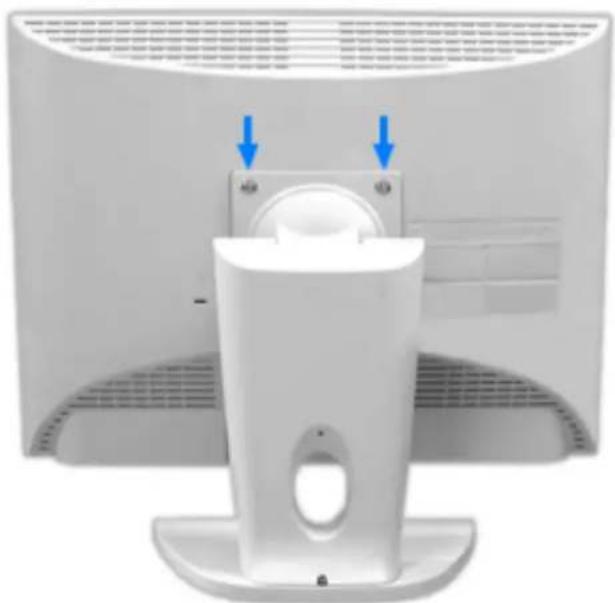

Entfernen des FuBes

1. Schalten Sie den Monitor aus, undziehen Sie seinen Netzstecker.
2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlagen, um den Bildschirm zu schützen.
3. Entfernen Sie die vier Schrauben, und entfern den Sie dann den FuB vom LCD-Monitor.

Anbringen eines FuBes

HINWEIS: An diesen Monitor kann eine 100mm× 100mm VESA-kompatible Montagevorrichtung angebracht werden.

1. Montagevorrichtung an der Rückabdeckung
2. Monta-gevorrich-tung

Die Montagevorrichtung mit den LÖchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

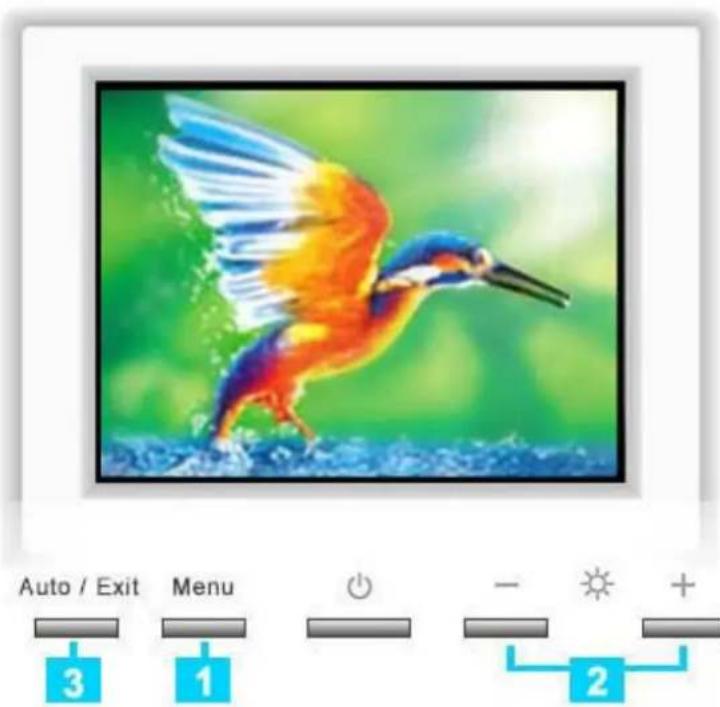

1 Mit dieser Taste laßt sich das OSD öffnen und eine hervorgehobene Menu-Option aktivieren.
2 These Tasten dienen zum Hervorheben und zur Einstellung von Optionen mithilfe der Anzeige auf dem Bildschirm. These Tasten sind auch Direktzugriffstanten für die Funktionen Helligkeit.
3 Benutzen Sie diese Taste zum Schlieben des aktiven Bildschirmenüs oder des OSD.

Auto/Exit
Menu

1 Mit dieser Taste laßt sich das OSD öffnen und eine hervorgehobene Menu-Option aktivieren.
2 These Tasten dieren zum Hervorheben und zur Einstellung von Optionen mithilfe der Anzeige auf dem Bildschirm. These Tasten sind auch Direktzugriffstanten für die Funktionen Helligkeit.
3 Benutzen Sie diese Taste zum Schlieben des aktiven Bildschirmmen oder des OSD.

Siedungsbuch

Checkliste
Fragen und Antwerten
Selbsttestfunktion

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in thisem Abschnitt selbst zu behehen. Sollten Sie Unterstützung benötigen, rufen Sieitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit ihrem Handler in Verbindung.

Symptom Checklste Lösung
Kein Bild. Ich kann den Monitor nicht einschalten.	Ist das Netzkabel richtig angeschlossen?	Überprüfen Sie die Netzkabelverbindung und Stromversorgung.
	Ist auf dem Bildschirm "Keine Verbindung. Signalkabel prüfen" zu sehen?	Überprüfen Sie die Signalkabelverbindung.
	Wenn das Geräteingeschaltet ist, booten Sie den Computer erneut, um das zuerst erscheinende Bild (den Login-Bildschirm) zu sehen.	Wenn das ersten Bild (der Login-Bildschirm) erscheint, booten Sie den Computer im geeigneten Modus (dem abgesicherten Modus für Windows ME/XP/2000) und ändern Sie dann die Frequenz der Videokarte. (Orientieren Sie sich an den voreingestelltten Anzeigemodii.) Hinweis: Wenn das ersten Bild (der Login-Bildschirm) nicht erscheint, wenden Sie sich an ein Kundendienstzentrum oder ihren Handlör.
	Ist auf dem Bildschirm "Videofrequenz zu hoch!" zu sehen?	Diese Meldung erscheint, wenn das Signal von der Videokarte die/maximale Auflösung und Frequenz übersteigt. Stellen Sie die dem Monitor angemessene maximale Auflösung und Frequenz ein.
	Es ist kein Bild auf dem Bildschirm. Leuchtet die Betriebsanzeige am Monitor im Abstand von 1 Sekunde auf?	Der Monitor befindet sich im Energiesparmodus. Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um den Monitor zu aktivieren und das Bild auf dem Bildschirm wiederherzustellen.
Ich kann die Anzeige auf dem Bildschirm nicht sehen.	Haben Sie das Bildschirmanzeige-(OSD)-Menü gesetzt, um Veränderungen zu vermeiden?	Entsperren Sie das OSD, indem Sie die Menütaste mindestens 5 Sekunden gedrückt halten.
Die Farben auf dem Bildschirm sind merkwürdig oder nur schwarz und weiß.	Zeigt der Bildschirm nur eine Farbe, als ob man durch Cellophanpapier auf den Bildschirm sieht?	Überprüfen Sie die Signalkabelverbindung. Vergewissem Sie sich, daß die Videokarte vollständig in ihren
		Schlitz eingeführt ist.
	Sind die Farben auf dem Bildschirm nach der Benutzung eines Programms oder aufgrund eines Zusammenstoßes zwischen Anwendungen merkwürdig geworden?	Booten Sie den Computer neu.
	Wurde die Videokarte richtig eingestellt?	Stellen Sie die Videokarte anhand des Videokartenhandbuches ein.
Der Bildschirm ist plötzlich unausgewogen geworden.	Haben Sie die Videokarte oder den Treiber geändert?	Stellen Sie Position und große anhand der Bildschirmanzeige ein.
	Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?	Stellen Sie die Auflösung und Frequenz der Videokarte ein.(Orientieren Sie sich an den voreingestelltten Anzeigemod.)
	Der Bildschirm kann aufgrund des Videokartensignalzyklusses unausgewogen sein. Stellen Sie die Position anhand der Bildschirmanzeige neu ein.
Der Bildschirm ist unscharf oder die Bildschirmanzeige kann nicht eingestellt werden.	Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?	Stellen Sie die Auflösung und Frequenz der Videokarte ein.(Orientieren Sie sich an den voreingestelltten Anzeigemod.)
Die LED blinkt auf, aber es ist kein Bild auf dem Bildschirm.	Ist die Frequenz richtig eingestellt, wenn Sie den Anzeigemodus im Menu überprüfen?	Stellen Sie die Frequenz anhand des Videokartenhandbuchs und der voreingestelltten Anzeigemod胆固醇 ein.(Die maximale Frequenz im Verhältnis zur Auflösung kann von Produkt zu Produkt untersiedlich sein.)
Auf dem Bildschirm werden nur 16 Farben gezeigt. Die Bildschirmfarben haben sich nach Änderung der Videokarte geändert.	Wurden die Windows-Farben richtig eingestellt?	Für Windows ME/XP/2000 :Stellen Sie die Farben in der Systemsteuerung, Anzeige, Einstellungen richtig ein.
	Wurde die Videokarte richtig eingestellt?	Stellen Sie die Videokarte anhand des Videokartenhandbuches ein.
Es gibt die folgende Meldung: "Unbekanter Monitor, Plug & Play (VESA DDC)-Monitor gefunden".	Haben Sie den Monitortreiber installiert?	Installieren Sie den Monitortreiber gemäß der Teiber-Installationsanleitung.
	Konsultieren Sie das Videokartenhandbuch, um zu sehen, ob die Plug & Play (VESA DDC)- Funktion Unterstützung wird.	Installieren Sie den Monitortreiber gemäß der Teiber-Installationsanleitung.

Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.
2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptone verlaufen laßt. (Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers
3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben, überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert

haben.

1. Überprüfen Sie, ob die Abtastfrequenz des Bildschirms auf 75Hz oder 85Hz eingestellt ist. (Gehen Sie nicht über 60Hz, wenn Sie die maximale Auflösung verwenden.)

2. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den Computer im abgesicherten Modus, entfern den Sie den Anzeige-Adapter bei "Systemsteuerung, System, Geräte-Administrator" und dann booten Sie den Computer neu, um den Adapter-(Video)-Treiber erneut zu installieren.

Hinweis: Wenn die Probleme wiederholt auftreten, wenden Sie sich an ein autorisiertes Kundendienstzentrum.

Allgemeine
Energiesparfungtion
Voreingestellte Anzeigemodi

Allgemeine

Modellbezeichnung

SyncMaster 153V/152V

LCD Panel

Optimum Auflösung 1024 x 768@60Hz

Maximum Auflösung 1024 x 768@75Hz

Eingangssignal, Beendet

RGB, Analog 0,7 Vpp positiv bei 75 ohm

H-V sync separat, TTL Stufe, positiv oder negativ

Maximaler Pixelakt

80MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-sub Kabel, trennbar

Stromverbrauch

32W (Maximal)

Abmessungen (B x T x H)

353,5 x 57,0 x 280,5 mm (ohne Fuß)

353,5 x 150 x 345,0 mm (nach dem Einklappen des Fußes)

Gewicht

3,4kg (mit einfachem FuB)

VESA Feste Schnittstelle

75mm x 75mm (fur Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Ökologisch Berücksichtigung

Arbeits Temperatur: 50^ 104^(10^ 40^)

Feuchtingkeit: 10% 80% , nicht kondensiert

Lager Temperatur: -4^ 113^ (-20^ 45^)

Feuchtigkeit: 5% 95% , nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen besteht die Monitorinstallation automatisch vonthatten, es sei dess, der Benutzer möglich andere Einstellungen wahlen.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weitere Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 2.359.296 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Technische Daten

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Allgemeine

Modellbezeichnung

SyncMaster 173V/172V

LCD Panel

Optimum Auflösung 1280 x 1024@60Hz

Maximum Auflösung 1280 x 1024@75Hz

Eingangssignal, Beendet

RGB, Analog 0,7 Vpp positiv bei 75 ohm

Separat H/V sync, Composite,

TTL Stufe, positiv oder negativ

Maximaler Pixelakt

135 MHz

Spannungsvorsorgung

AC 90 264 VAC, 60 / 50Hz± 3Hz

Signal Kabel

15pin-to-15pin D-sub Kabel, trennbar

Stromverbrauch

45W (Maximal)

Abmessungen (B x T x H)

382,0 x 61,0 x 319,0 mm (ohne Fuß)

382,0 x 175,0 x 388,0 mm (nach dem Einklappen des Fußes)

Gewicht

4,8kg (mit einfachem FuB)

VESA Feste Schnittstelle

100mm x 100mm (fur Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Ökologisch Berücksichtigung

Arbeits Temperatur: 50^ 104^(10^ 40^)

Feuchtigkeit: 10% 80% , nicht kondensiert

Lager Temperatur: -4^ 113^ (-20^ 45^)

Feuchtigkeit: 5% 95% , nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen besteht die Monitorinstallation automatisch vonthatten, es sei dess, der Benutzer möglich andere Einstellungen wahlen.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weitere Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Technische Daten

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Allgemeine

Modellbezeichnung

SyncMaster 193V/192V

LCD Panel

Optimum Auflösung 1280 x 1024@60Hz

Maximum Auflösung 1280 x 1024@75Hz

Eingangssignal, Beendet

RGB, Analog 0,7 Vpp positiv bei 75 ohm

Separat H/V sync, Composite,

TTL Stufe, positiv oder negativ

Maximaler Pixelakt

135 MHz

Spannungsvorsorgung

AC 90 264 VAC, 60 / 50Hz± 3Hz

Signal Kabel

15pin-to-15pin D-sub Kabel, trennbar

Stromverbrauch

45W (Maximal)

Abmessungen (B x T x H)

428.0 x 59.5 x 356.0 mm (ohne Fuß)

428,0 x 204,0 x 433,0 mm (nach dem Einklappen des Fuβes)

Gewicht

6,7kg (mit einfachem FuB)

VESA Feste Schnittstelle

100mm x 100mm (fur Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Ökologisch Berücksichtigung

Arbeits Temperatur: 50^ 104^(10^ 40^)

Feuchtigkeit: 10% 80% , nicht kondensiert

Lager Temperatur: -4^ 113^ (-20^ 45^)

Feuchtigkeit: 5% 95% , nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen besteht die Monitorinstallation automatisch vonthatten, es sei dess, der Benutzer möglich andere Einstellungen wahlen.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weitere Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Allgemeine

Modellbezeichnung SyncMaster 153S

LCD Panel

Display Fläche 304,1 (H) x 228,1 (V)

Pixel Stufe 0,297 (H) x 0,297 (V)

Typ a-si TFT active matrix

Standwinkel 140 (H) / 115 (V)

Synchronisierung

Horizontal 31 61kHz

Vertikal 56 75Hz

Anzeigefarbe

16.194.277 Farben

Auflösung

Optimum Auflösung 1024 x 768@60Hz

Maximum Auflösung 1024 x 768@75Hz

Eingangssignal, Beendet

RGB, Analog 0,7 Vpp positiv bei 75 ohm

H-V sync separat, TTL Stufe, positiv oder negativ

Maximaler Pixelakt

80MHz

Spannungsversorgung

AC 90 264 VAC, 60 / 50Hz± 3Hz

Signal Kabel

15pin-to-15pin D-sub Kabel, trennbar

Stromverbrauch

32W (Maximal)

Abmessungen (B x T x H)/Gewicht

353.0 × 152 × 350.0 ~mm / 3.8 ~kg

VESA Feste Schnittstelle

75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Ökologisch Berücksichtigung

Arbeits Temperatur: 50^ 104^(10^ 40^)

Feuchtigkeit: 10% 80% , nicht kondensiert

Lager Temperatur: -4^ 113^ (-20^ 45^)

Feuchigkeit: 5% 95% , nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen besteht die Monitorinstallation automatisch vonthatten, es sei dess, der Benutzer möglich andere Einstellungen wahlen.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weiß Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 2.359.296 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine
Modellbezeichnung SyncMaster 173S
LCD Panel
Grösse 17,0 inch diagonal
Display Fläche 337,92 (H) x 270,336 (V)
Pixel Stufe 0,264 (H) x 0,264 (V)
Typ a-si TFT active matrix
Standwinkel 140 (H) / 120 (V)
Synchronisierung
Horizontal 31 ~ 81 kHz
Vertical 56 ~ 75 Hz
Anzeigefarbe
16.194.277 Farben
Auflösung
Optimum Auflösung 1280 x 1024@60Hz
Maximum Auflösung 1280 x 1024@75Hz
Eingangssignal, Beendet
RGB, Analog 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, TTL Stufe, positiv oder negativ
Maximaler Pixelakt
135 MHz
Spanningsversorgung
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signal Kabel
15pin-to-15pin D-sub Kabel, trennbar
Stromverbrauch
40W (Maximal)
Abmessungen (B x T x H) / Gewicht
382.0 x 177.0 x 392.5 mm / 5,1kg
VESA Feste Schnittstelle
75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)
Ökologisch Berücksichtigung
Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchigkeit: 10% ~ 80%, nicht kondensiert
Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchigkeit: 5% ~ 95%, nicht kondensiert
Plug und Play-Kompatibilität
Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den beiden Fälle goes die Monitorinstallation automatisch vonthatten, es

sei dann, der Benutzer möchte andere Einstellungen wahren.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weiß Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Allgemeine

Modellbezeichnung SyncMaster 153B

LCD Panel

Optimum Auflösung 1024 x 768@60Hz

Maximum Auflösung 1024 x 768@75Hz

Eingangssignal, Beendet

RGB, Analog 0,7 Vpp positiv bei 75 ohm

H-V sync separat, TTL Stufe, positiv oder negativ

Maximaler Pixelakt

80 MHz

Spannungsversorgung

AC 90 264 VAC, 60 / 50Hz± 3Hz

Signal Kabel

15pin-to-15pin D-sub Kabel, trennbar

Stromverbrauch

36W (Maximal)

Abmessungen (B × T × H) / Gewicht

353.9 × 152 × 360.0 mm / 3.8 kg

VESA Feste Schnittstelle

75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Ökologisch Berücksichtigung

Arbeits Temperatur: 50^ 104^(10^ 40^)

Feuchtgkeit: 10% 80% , nicht kondensiert

Lager Temperatur: -4^ 113^ (-20^ 45^)

Feuchtigkeit: 5% 95% , nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen besteht die Monitorinstallation automatisch vonthatten, es sei dess, der Benutzer möglich andere Einstellungen wahlen.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weiß Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 2.359.296 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Technische Daten

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Allgemeine

Modellbezeichnung SyncMaster 173B

LCD Panel

Optimum Auflösung 1280 x 1024@60Hz

Maximum Auflösung 1280 x 1024@75Hz

Eingangssignal, Beendet

RGB, Analog 0,7 Vpp positiv bei 75 ohm

Separat H/V sync, Composite,

TTL Stufe, positiv oder negativ

Maximaler Pixelakt

135 MHz

Spannungsvorsorgung

AC 90 264 VAC, 60 / 50Hz± 3Hz

Signal Kabel

15pin-to-15pin D-sub Kabel, trennbar

Stromverbrauch

42W (Maximal)

Abmessungen (B x T x H) / Gewicht

382.0 × 177.0 × 435.0 ~mm / 4.9 ~kg

VESA Feste Schnittstelle

75mm x 75mm (fur Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Ökologisch Berücksichtigung

Arbeits Temperatur: 50^ 104^(10^ 40^)

Feuchtigkeit: 10% 80% , nicht kondensiert

Lager Temperatur: -4^ 113^ (-20^ 45^)

Feuchigkeit: 5% 95% , nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und

Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es

sei dann, der Benutzer möchte andere Einstellungen wahren.

Dot anwendbar

Dieses Produkt verfügbar über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genaigung von 99,999% gewährt. Gelegentlich konnen rote, grüne, blaue und weiß Bildpunkte hell erscheinen oder es konnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

• Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementssystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drucken. Um Energie zu sparen, schalten Sie ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie ihren Arbeitsplatz für längerere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in ihrem Computer installiertes Software-Dienstprogramm.

Status Normalbetrieb		StromsparmodusEPA/ENERGY 2000	Stromanschluß aus(110Vac)
Betriebsanzeige	Grün	Grün, blinkt	Schwarz
Stromverbrauch Unter 32W Unter 2W Unter 1W

Dieser Monitor entspricht dem EPA ENERGY STAR® und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als ENERGY STAR®-Partner hat SAMSUNG festgestellt, daß diese Produkte die ENERGY STAR®-Richtlinien für Energieeffizienz erfüllt.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementssystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drucken. Um Energie zu sparen, schalten Sie ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie ihren Arbeitsplatz für längerere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in ihrem Computer installiertes Software-Dienstprogramm.

Status Normalbetrieb		StromsparmodusEPA/ENERGY 2000	Stromanschluß aus(110Vac)
Betriebsanzeige	Grün	Grün, blinkt	Schwarz
Stromverbrauch	Unter 36.0W	Unter 2W	Unter 1W

Dieser Monitor entspricht dem EPA ENERGY STAR® und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als ENERGY STAR®-Partner hat SAMSUNG festgestellt, daß diese Produkte die ENERGY STAR®-Richtlinien für Energieeffizienz erfüllt.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementssystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drucken. Um Energie zu sparen, schalten Sie ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie ihren Arbeitsplatz für längerere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in ihrem Computer installiertes Software-Dienstprogramm.

Status Normalbetrieb		StromsparmodusEPA/ENERGY 2000	Stromanschluß aus
Betriebsanzeige	Grün	Grün, blinkt	Schwarz
Stromverbrauch Unter 40.0W Unter 2W Unter 1W

Dieser Monitor entspricht dem EPA ENERGY STAR® und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als ENERGY STAR®-Partner hat SAMSUNG festgestellt, daß diese Produkte die ENERGY STAR®-Richtlinien für Energieeffizienz erfüllt.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementssystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drucken. Um Energie zu sparen, schalten Sie ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie ihren Arbeitsplatz für längerere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in ihrem Computer installiertes Software-Dienstprogramm.

Status Normalbetrieb		StromsparmodusEPA/ENERGY 2000	Stromanschluß aus
Betriebsanzeige	Grün	Grün, blinkt	Schwarz
Stromverbrauch Max 42.0W Unter 2W Unter 1W

Dieser Monitor entspricht dem EPA ENERGY STAR® und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als ENERGY STAR®-Partner hat SAMSUNG festgestellt, daß diese Produkte die ENERGY STAR®-Richtlinien für Energieeffizienz erfüllt.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementssystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drucken. Um Energie zu sparen, schalten Sie ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie ihren Arbeitsplatz für längerere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in ihrem Computer installiertes Software-Dienstprogramm.

Status Normalbetrieb		StromsparmodusEPA/ENERGY 2000	Stromanschluß aus
Betriebsanzeige	Grün	Grün, blinkt	Schwarz
Stromverbrauch	Unter 45.0W	Unter 2W	Unter 1W

Dieser Monitor entspricht dem EPA ENERGY STAR® und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als ENERGY STAR®-Partner hat SAMSUNG festgestellt, daß diese Produkte die ENERGY STAR®-Richtlinien für Energieeffizienz erfüllt.

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellen Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, konnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaBen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)	Pixeltakt (MHz)	Sync-Polarität (H/V)
IBM, 640 x 350 31,469	70,086 25,175 +/-
IBM, 640 x 480 31,469	59,940 25,175 +/-
IBM, 720 x 400 31,469	70,087 28,322 +/-
VESA, 640 x 480 37,500	75,000 31,500 +/-
VESA, 640 x 480 37,861	72,809 31,500 +/-
VESA, 800 x 600 35,156	56,250 36,000 +/-,
VESA, 800 x 600 37,879	60,317 40,000 +/-
VESA, 800 x 600 46,875	75,000 49,500 +/-
VESA, 800 x 600 48,077	72,188 50,000 +/-
VESA, 1024 x 768 48,363	60,004 65,000 +/-
VESA, 1024 x 768 56,476	70,069 75,000 +/-
VESA, 1024 x 768 60,023	75,029 78,750 +/-

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannot, und der Bruch dieseres Horizontalzykluswertes nennt sich Horizontalfrequency. Einheit: kHz

Vertikalfrequency

Wie eine Leuchtstofflampe muß der Bildschirm desselbe Bild weitere Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequency oder Auffrischrate genannt. Einheit: Hz

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellen Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, konnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaBen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)	Pixeltakt (MHz)	Sync-Polarität (H/V)
IBM, 640 x 350 31,469	70,086 25,175 +/-
IBM, 640 x 480 31,469	59,940 25,175 +/-
IBM, 720 x 400 31,469	70,087 28,322 +/-
VESA, 640 x 480 37,500	75,000 31,500 +/-
VESA, 640 x 480 37,861	72,809 31,500 +/-
MAC., 640 x 480 35,000	66,667 30,240 +/-
MAC., 832 x 624 49,726	74,551 57,284 +/-
VESA, 800 x 600 35,156	56,250 36,000 +/-
VESA, 800 x 600 37,879	60,317 40,000 +/-
VESA, 800 x 600 46,875	75,000 49,500 +/-
VESA, 800 x 600 48,077	72,188 50,000 +/-
VESA, 1024 x 768 48,363	60,004 65,000 +/-
VESA, 1024 x 768 56,476	70,069 75,000 +/-
VESA, 1024 x 768 60,023	75,029 78,750 +/-
VESA, 1280 x 1024	63,981	60,020	108,00	+/+
VESA, 1280 x 1024	79,976	75,025	135,00	+/+

Horizontalfrequenz

Die Zeit, die dazu besteht wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannot, und der Bruch dieseres Horizontalzykluswertes nennt sich Horizontalfrequency. Einheit: kHz

Vertikalfrequency

Wie eine Leuchtstofflampe muß der Bildschirm desselbe Bild weitere Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequency oder Auffrischrate genannot. Einheit: Hz

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellen Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, konnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaBen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)	Pixelakt (MHz)	Sync-Polarität (H/V)
IBM, 640 x 350 31,469	70,086 25,175 +/-
IBM, 640 x 480 31,469	59,940 25,175 +/-
IBM, 720 x 400 31,469	70,087 28,322 +/-
MAC, 640 x 480 35,000	66,667 30,240 +/-
MAC, 832 x 624	49,726 74,551 57,284 +/-
VESA, 640 x 480	37,500 75,000 31,500 +/-
VESA, 640 x 480	37,861 72,809 31,500 +/-
VESA, 800 x 600	35,156 56,250 36,000 +/-
VESA, 800 x 600	37,879 60,317 40,000 +/-
VESA, 800 x 600	46,875 75,000 49,500 +/-
VESA, 800 x 600	48,077 72,188 50,000 +/-
VESA, 1024 x 768	48,363 60,004 65,000 +/-
VESA, 1024 x 768	56,476 70,069 75,000 +/-
VESA, 1024 x 768	60,023 75,029 78,750 +/-

Horizontalfrequenz

Die Zeit, die dazu besteht wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannot, und der Bruch dieseres Horizontalzykluswertes nennt sich Horizontalfrequency. Einheit: kHz

Vertikalfrequency

Wie eine Leuchtstofflampe muß der Bildschirm desselbe Bild weitere Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequency oder Auffrischrate genannt. Einheit: Hz

Allgemeine
Energiesparfunktion
Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellen Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, konnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaBen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)	Pixeltakt (MHz)	Sync-Polarität (H/V)
IBM, 640 x 350 31,469	70,086 25,175 +/-
IBM, 640 x 480 31,469	59,940 25,175 +/-
IBM, 720 x 400 31,469	70,087 28,322 +/-
MAC, 640 x 480 35,000	66,667 30,240 +/-
MAC, 832 x 624 49,726	74,551 57,284 +/-
VESA, 640 x 480 37,500	75,000 31,500 +/-
VESA, 640 x 480 37,861	72,809 31,500 +/-
VESA, 800 x 600 35,156	56,250 36,000 +/-
VESA, 800 x 600 37,879	60,317 40,000 +/-
VESA, 800 x 600 46,875	75,000 49,500 +/-
VESA, 800 x 600 48,077	72,188 50,000 +/-
VESA, 1024 x 768	48,363 60,004	-/-
VESA, 1024 x 768	56,476 70,069	-/-
VESA, 1024 x 768	60,023 75,029	75,029 78,750 +/-
VESA, 1280 x 1024	63,981	60,020	108,00	+/-
VESA, 1280 x 1024	79,976	75,025	135,00	+/-
SUN, 1280 x 1024	81,129	76,106	135,00	-/-

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannot, und der Bruch dieseres Horizontalzykluswertes nennt sich Horizontalfrequency. Einheit: kHz

Vertikalfrequency

Wie eine Leuchtstofflampe muß der Bildschirm desselbe Bild weitere Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequency oder Auffrischrate genannt. Einheit: Hz

Information

Service

Tel.: [phone], 1-800-SAMSUNG (1-800-726-7864)

Fax.:[phone]

http://www.samsungusa.com/monitor

BRAZIL:

Tel.: 1-800-SAMSUNG (1-800-726-7864)

Fax.: [phone]

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: [phone]

Fax: [phone]

http://www.samsung-latin.com/

e-mail:[e-mail]

PANAMA :

Samsung Electronics Latinoamerica (Z.L.) S.A.

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T.06151/957-1306

F.06151/957-1732

• EURO 0,12/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
