• Bestimmungsgemäße Verwendung p. 21
• Allgemeine Beschreibung p. 22
• Lieferumfang p. 22
• Übersicht p. 22
• Funktionsbeschreibung p. 22
• Technische Daten p. 22
• Sicherheitshinweise p. 23
• Bildzeichen auf dem Gerät p. 23
• Allgemeine Sicherheitshinweise p. 24
• Montage p. 28
• Bügelgriff und Räder montieren p. 28
• Grasfangkorb montieren p. 29
• Bedienung p. 29
• Grasfangkorb einhängen/ abnehmen p. 29
• Schnitthöhe einstellen p. 29
• Ein- und Ausschalten p. 30
• Arbeiten mit dem Elektro-Rasenmäher p. 30
• Reinigung/Wartung/Lagerung p. 31
• Allgemeine Reinigungs- und Wartungsarbeiten p. 31
• Messer austauschen p. 31
• Lagerung p. 31
• Ersatzteile/Zubehör p. 32
• Entsorgung/Umweltschutz p. 32
• Fehlersuche p. 33
• Garantie p. 34
• Reparatur-Service p. 35
• Service-Center p. 35
• Importeur p. 35
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die- ses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanlei- tung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist nur für das Mähen von Rasen- und Grasächen im häuslichen Be- reich bestimmt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Ga- rantie. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Original EG-Konformitätserklärung p. 39
• Explosionszeichnung DE AT CH 10 Entriegelungsknopf 11 Kabel-Zugentlastung 12 Starthebel p. 4122

13 Schrauben zur Holmbefestigung

14 Schrauben zur Bügelgriffbefestigung

15 Handgriff 16 oberes Teil Grasfangkorb 20 Füllstandsanzeige 17 Messerschraube 18 Messer 19 MotorspindelFunktionsbeschreibungDer Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneid-werkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffge-häuse, einem Sicherheitsschalter, einem Prallschutz und einem Grasfangkorb aus-gestattet. Zusätzlich ist das Gerät 3-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Technische Daten Elektro-Rasenmäher .. FRM 1200 D3Aufnahmeleistung des Motors ......1200 WNetzspannung..220 V-240 V~, 50/60 HzLeerlaufdrehzahl (n ) ................3350 min Messerbreite ................................ 31 cmSchnitthöhe ................. 20 / 40 / 60 mmSchutzklasse ..................................... Schutzart ........................................IP 24Gewicht ..................................ca. 8,2 kgVolumen Grasfangkorb ......................30 lDas Gerät ist zum Gebrauch durch Erwach-sene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Allgemeine Beschreibung LieferumfangNehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfol-genden Teile vollständig sind:- Elektro-Rasenmäher und Bügelgriff mit Anschlussleitung- 2 untere Holme- Grasfangkorb mit Griff (dreiteilig)- 2 Schrauben zur Holmbefestigung- 2 Flügelmuttern und Schrauben zur Bügelgriffbefestigung- 2 Halter zur Netzanschlussleitungsbe-festigung- 4 Räder mit 4 Befestigungsschrauben- BetriebsanleitungÜbersicht

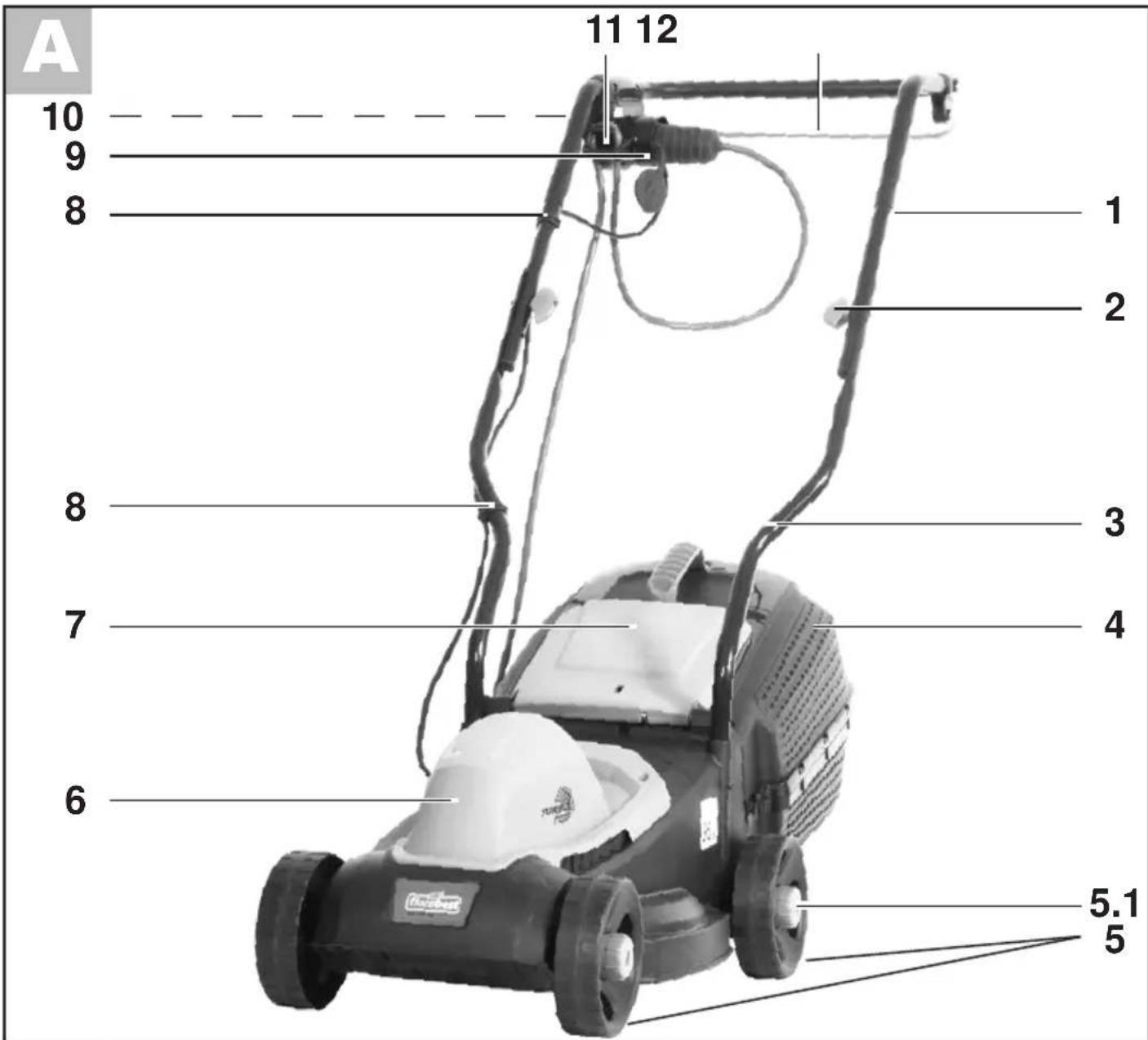

1 Bügelgriff 2 Flügelmuttern 3 Unterer Holm 4 Grasfangkorb 5 Räder 5.1 Verschraubungen 6 Elektro-Rasenmähergehäuse 7 Prallschutz 8 Kabelhalter 9 Steckdose für Netzanschlussleitung23 CHATDE Schalldruckpegel (L

=3 dB Schallleistungspegel (L

; K=1,5 m/s² Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemis- sionswert kann sich während der tatsächlichen Benutzung des Elek- trowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Ausset- zung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Be- triebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar ein- geschaltet ist, aber ohne Belastung läuft). Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Sicherheitshinweise Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschrif- ten bei der Arbeit mit dem Elektro- Rasenmäher. Bildzeichen auf dem Gerät Achtung! Lesen Sie die Betriebsanlei- tung aufmerksam durch. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras. Verletzungsgefahr durch weggeschleuderte Teile. Umstehende Personen vom Elektro-Rasenmäher fern halten. Vorsicht - Scharfe Schneid- messer! Füße und Hände fern- halten. Verletzungsgefahr! Motor ausschalten und Netzstecker ziehen vor Ein- stellungs- oder Reinigungs- arbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist. Achtung! Nachlauf des Rasenmähermessers. Gefahr durch beschädigtes Netzkabel. Netzkabel von Gerät und Schneidmesser fernhalten! Tragen Sie Augen- und Ge- hörschutz.24 DE AT CH sensorischen oder geistigen Fä- higkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Ge- rät zu benutzen ist.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Ört- liche Bestimmungen können das Mindestalter der Bedienungs- person festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, beson- ders Kinder und Haustiere, in der Nähe sind.

• Kinder sollen beaufsichtigt wer- den, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden kön- nen.

• Tragen Sie geeignete Arbeits- kleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene San- dalen tragen.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät

Angabe des Schallleistungs- pegels L

in dB. Schutzklasse II Elektrogeräte gehören nicht in den Hausmüll. Schnittkreis

Füllstandsanzeige am Grasfangkorb: Füllstandsanzeige geöff- net: Grasfangkorb leer Füllstandsanzeige ge- schlossen: Grasfangkorb gefüllt Allgemeine Sicherheitshinweise Dieses Gerät kann bei un- sachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschä- den zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinwei- se und machen Sie sich mit allen Bedienteilen gut ver- traut. Vorsicht: So vermeiden Sie Unfälle und Verletzungen: Vorbereitung:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen,25 CHATDE nicht, wenn Schutzeinrichtungen (z. B. Prallschutz oder Gras- fangkorb), Teile der Schneidein- richtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Seien Sie vorsichtig bei Ge- räten mit mehreren Schneid- werkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen wer- den. Der Einsatz von Fremdtei- len führt zum sofortigen Verlust des Garantieanspruches.

• Vermeiden Sie das Tragen lo- ser Kleidung oder Kleidung mit hängenden Schnüren oder Gür- teln.

• Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

• Verwenden Sie nur zugelassene Netzkabel der Bauart H05RN- F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquer- schnitt des Netzkabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn das Netz- kabel beschädigt ist. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlusslei- tung ersetzt werden, die vom Hersteller oder seinem Kunden- dienst erhältlich ist.

• Verbinden Sie kein beschä- digtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, so- lange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile füh- ren. Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Perso- nenschäden: Arbeiten mit dem Gerät: Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungs- gefahr! Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), wäh- rend bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Ab- stand von den Schneidwerkzeu- gen sind.26 DE AT CH lung benden, bevor das Gerät wieder auf den Boden zurück- gestellt wird.

• Arbeiten Sie nie ohne Gras- fangkorb oder Prallschutz. Hal- ten Sie sich immer entfernt von der Auswurföffnung. Achtung Gefahr! Messer läuft nach. Es besteht Verletzungs- gefahr.

• Das Gerät darf nicht angeho- ben oder transportiert werden, solange der Motor läuft. Schal- ten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen ge- bracht wird.

• Halten Sie die Grasauswurf- öffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrich- tungen oder Abschirmungen oder fehlenden Sicherheitsein- richtungen wie Ablenk- und/ oder Grasfangeinrichtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angege- benen Leistungsbereich und än- dern Sie nicht die Reglereinstel- lungen am Motor. Verwenden Sie keine leistungsschwachen

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Wit- terung, in feuchter Umgebung oder an nassem Rasen. Arbei- ten Sie nur bei Tageslicht oder guter Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbeson- dere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttempo. Seien Sie beson- ders vorsichtig, wenn Sie das Gerät umkehren, zu sich heran- ziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vorsicht entsprechend den An- weisungen in dieser Betriebsan- leitung ein. Achten Sie auf aus- reichenden Abstand der Füße zu rotierenden Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Ge- räts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstel-27 CHATDE Maschinen für schwere Arbei- ten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.

• Niemals das Gerät aufheben oder wegtragen, wenn der Mo- tor läuft.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Vergewissern Sie sich, das alle sich bewegenden Teile zum vollständigen Stillstand gekom- men sind: - immer, wenn Sie die Maschine verlassen, - bevor Sie die Auswurföffnung reinigen oder Blockierungen be- seitigen, - wenn das Gerät nicht verwen- det wird, - bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten, - wenn das Netzkabel beschä- digt oder verheddert ist, - wenn das Gerät beim Arbeiten einen Fremdkörper getroffen hat oder wenn ungewohnte Vibrati- onen auftreten. Untersuchen Sie in diesem Fall das Gerät auf Beschädigungen und lassen Sie es ggf. reparieren. Sorgen Sie dafür, dass alle Mut- tern, Bolzen und Schrauben fest angezogen sind.

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmä- hern darf sich nie vor die Gra- sauswurföffnung gestellt werden.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfka- nal stehen. Wartung und Lagerung:

• Sorgen Sie dafür, dass alle Mut- tern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbil- dung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von uns ermächtigten Kunden- dienststellen ausgeführt werden.

Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werk- zeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die War- tungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrich- tung wechseln.

• Überprüfen Sie die Grasfang- einrichtung regelmäßig auf Ver- schleiß und Verformungen. Erset- zen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsich- tig, damit Ihre Finger nicht zwi- schen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

• Beachten Sie, dass nur Ersatz- schneidwerkzeuge verwendet werden, die vom Hersteller zu- gelassen sind.28 DE AT CH Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es be-steht die Gefahr von Personenschä- den. Bügelgriff und Räder montieren

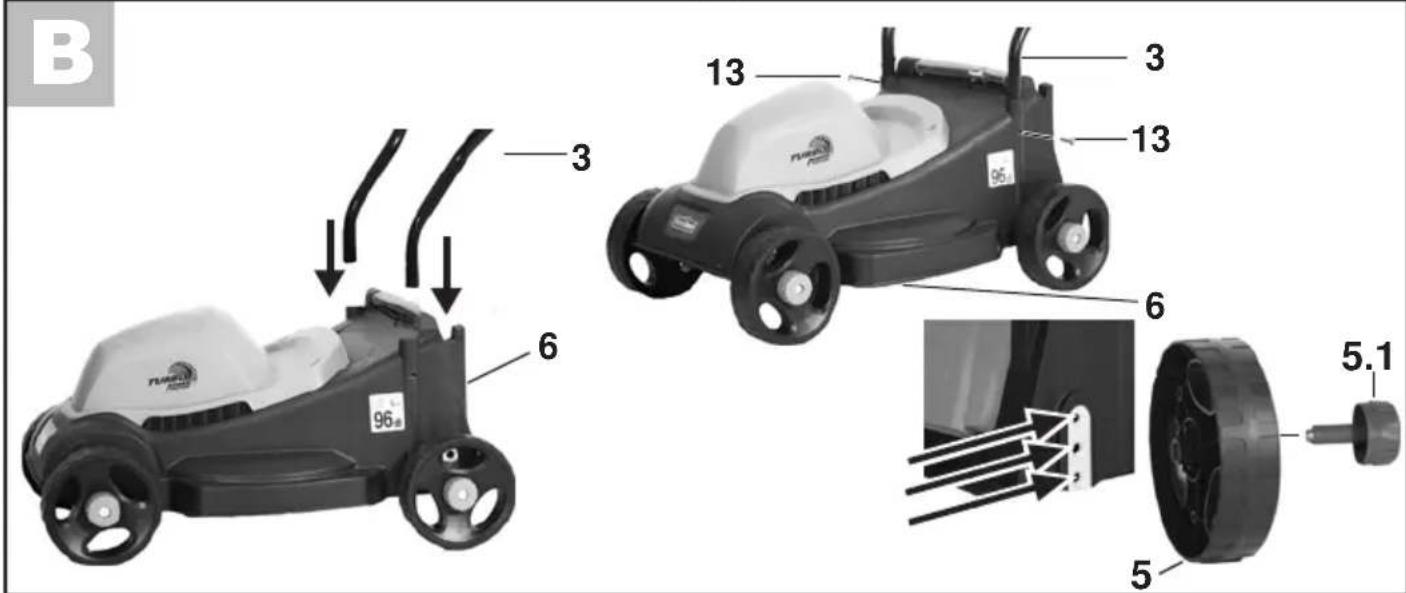

1. Setzen Sie die unteren Holme (3) in die Aufnahme des Elektro-Rasenmähergehäuses (6) ein. Vergleichen Sie mit der Abbildung

2. Befestigen Sie den unteren Holm (3) mit den beiliegenden Schrau-ben (13). 3. Schrauben Sie alle vier Räder (5) mit den Verschraubungen (5.1) an das Elektro-Rasenmä-hergehäuse (6). Die Einzelrad-verstellung hat immer wenigstens achsweise zu erfolgen.

4. Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben (14) und den Flügelmuttern (2) am unteren Holm (3). Es sind zwei Positionen möglich. 5. Klipsen Sie die Kabelhalter (siehe 8) am unteren Holm (3) und am Bügelgriff (1) ein und xieren Sie damit das Kabel. Wenn Sie die beiden Flügelmuttern lösen, können Sie den Bügelgriff zur Aufbewahrung des Gerätes nach unten klappen. Darauf achten, dass das Netzkabel nicht einge-klemmt ist.

• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneid- messer bewegt werden können.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in ge- schlossenen Räumen abstellen. Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag: Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Anga- ben des Typenschildes überein- stimmt.

• Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom- Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberüh- rungen mit geerdeten Teilen (z. B. Metallzäune, Metallpfosten).

• Verwenden Sie für die Anbrin- gung des Netzkabels die dafür vorgesehene Kabelaufhängung.

• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerk- zeug fern. Die Schneidmesser können das Netzkabel be- schädigen und zum Berühren spannungsführender Teile füh- ren. Führen Sie das Netzkabel grundsätzlich hinter der Bedie- nungsperson.

• Benutzen Sie das Netzkabel nicht, um den Netzstecker aus der Steckdose zu ziehen. Schüt- zen Sie das Netzkabel vor Hit- ze, Öl und scharfen Kanten.29 CHATDE Grasfangkorb montieren Tragen Sie zur Montage des Grasfangkorbes Handschuhe, um Verletzungen zu vermeiden.

1. Stecken Sie beide Teile des Grasfangkorbs (4) zusammen. 2. Stecken Sie den Handgriff (15) in den oberen Teil des Gras-fangkorbes (16). Die Pfeilmarkie-rungen am Handgriff (15) und am oberen Teil des Grasfang-korbes (16) zeigen die Ausrich-tung des Handgriffs (15) an. Mit dem Elektro-Rasenmäher darf nicht ohne Prallschutz gearbeitet wer-den. Es besteht Verletzungsgefahr. Wir empfehlen, mit dem Elektro-Ra-senmäher immer mit Grasfangkorb zu arbeiten. Sonst kann es zu einer deutlichen Beeinträchtigung des Mähergebnisses führen. Bedienung Grasfangkorb einhängen/ abnehmen

1. Zum Einhängen des Grasfang-korbes (4) heben Sie den Pralls-chutz (7) an und hängen den Gras-fangkorb (4) ein. Klappen Sie den Prallschutz (7) auf den Grasfang-korb (4). Er hält den Grasfangkorb (4) an richtiger Position. 2. Zum Abnehmen des Grasfang-korbes (4) heben Sie den Prall-schutz (7) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Elektro-Rasenmähergehäuse (6) zurück. Seitlich am Grasfangkorb (4) ist eine Füll-standsanzeige (

20) angebracht. Füllstandsanzeige (

20) geöff-net: Grasfangkorb (4) leer Füllstandsanzeige (

20) ge-schlossen: Grasfangkorb (4) voll

Schnitthöhe einstellen Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.Es besteht die Gefahr von Personen-schäden.Der Elektro-Rasenmäher kann durch drei Positionsänderungen der vorderen und hin-teren Räder durch Einzelradverstellung auf folgende Schnitthöhen eingestellt werden: Die Einzelradverstellung hat immer wenigstens achsweise zu erfolgen. 60 mm - große Schnitthöhe 40 mm - mittlere Schnitthöhe 20 mm - geringe Schnitthöhe 1. Schrauben Sie die Räder (5) ab. 2. Schrauben Sie die Räder (5) wie-der in der gewünschten Position fest. Zum Anbringen und Lösen der Räder müssen die Verschrau-bungen (5.1) verwendet werden. Die Einzelradverstellung hat immer wenigstens achsweise zu erfolgen.Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 20 - 40 mm, bei einem Nutzrasen etwa 40 - 60 mm.30 DE AT CH Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe ge- wählt werden. Beachten Sie den Lärmschutz und örtliche Vorschriften. Ein- und Ausschalten

1. Stecken Sie den Netzstecker des

Netzkabels in die Steckdose

2. Zur Zugentlastung formen Sie

aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Zugentlastung (11) ein. Vergleichen Sie mit der Abbil- dung

3. Schließen Sie das Gerät an die

4. Achten Sie vor dem Einschalten

darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einschalten drücken Sie

den Entriegelungsknopf (10) am Handgriff und halten gleichzeitig den Starthebel (12) gedrückt. Lassen Sie den Entriegelungs- knopf (10) los.

6. Zum Ausschalten lassen Sie den

Starthebel (12) los. Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Arbeiten mit dem Elektro-Rasenmäher Regelmäßiges Mähen regt die Graspanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen abster- ben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hin- ter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vor- sichtig beim Rückwärtsgehen und Zie- hen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben. Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Mes- sers ab. Es besteht die Gefahr von Personenschäden.31 CHATDE Reinigung/Wartung/ Lagerung Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung be- schrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden. Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie den Elektro-Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Ver- wenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaf- tende Panzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

• Kontrollieren Sie den Elektro-Rasen- mäher vor jedem Gebrauch auf offen- sichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Ölen Sie von Zeit zu Zeit die Räder. Messer austauschen Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Un- wucht, so muss es ausgewechselt werden

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe

und halten Sie das Messer (18) fest. Drehen Sie die Mes- serschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (SW13) von der Motorspindel (19).

3. Bauen Sie das neue Messer (18)

in umgekehrter Reihenfolge wie- der ein. Achten Sie darauf, dass das Messer (18) richtig positio- niert ist und die Messerschraube (17) fest angezogen ist. Die Nut des Messers (18) muss mit den Erhebungen der Motorspindel (19) plan sein. Lagerung

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Lösen Sie die Flügelmuttern (2) und klappen Sie den Bügelgriff (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen dabei nicht eingeklemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räu- men abstellen.32 DE AT CH Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 35). Halten Sie die unten genannten Bestellnummern bereit. Pos. Betrieb- sanleitung Bezeichnung Bestell-Nr.

Ersatzmesser (Hersteller Bez.: GD61BX.00.06 SKB) inkl. Schraube

• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Ge- brauch verursacht werden. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- stoff- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträu- chern und Bäumen.

• Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden. Informationen zu Sammelplätzen oder Abholungsterminen erfahren Sie über Ihre Gemeindeverwaltung oder über Ihr örtliches Entsorgungsunternehmen.33 CHATDE Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann Starthebel (

12) defekt Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Gras zu lang Größere Schnitthöhe einstellen. Durch Drücken des Bügelgriffs (

die Vorderräder leicht anheben. Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer Schnitthöhe zu niedrig Größere Schnitthöhe einstellen Messer (

Messer schleifen lassen oder austauschen Messerbereich verstopft Gerät reinigen Messer falsch montiert Messer korrekt einbauen Messer rotiert nicht Messer durch Gras blockiert Gras entfernen Messerschraube

Messerschraube festziehen Abnorme Geräusche, Klappern oder Vibrationen Messerschraube (

17) locker Messerschraube festziehen Messer beschädigt Messer austauschen34 DE AT CH Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Messer oder Messerschraube) oder für Beschädigungen an zerbrechlichen Tei- len (z. B. Schalter). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betrieb- sanleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN296073) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie- leistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig.35 CHATDE per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Ko- stenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät ge- reinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Service-Center

Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 296073

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 296073

Original EG-Konformitätserklärung Hiermit bestätigen wir, dass der Elektro-Rasenmäher Modell FRM 1200 D3 Seriennummern 201709000001 - 201801088070 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60335-1:2012/A11:2014 • EN 60335-2-77:2010 EN 55014-1:2006/A2:2011 ● EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EC bestätigt: Schallleistungspegel: Garantiert: 95 dB(A); Gemessen: 93 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI / 2000/14/EC Gemeldete Stelle: TÜV Süd, NB 0036 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank Dokumentationsbevollmächtigter Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim / 30.01.2018 Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.4041 Vue éclatée•Explosionszeichnung informatif, informativ FRM 1200 D342

Stockstädter Straße 20 DE-63762 Großostheim GERMANY
