BEDIENUNGSANLEITUNG TY38TSICN ELECTROLUX
DE Teppan Yaki Grillplatte Benutzerinformation 2
FR Grill Teppan yaki Notice d'utilisation 24
IT Piastra grill Teppan yaki Istruzioni per l'uso 46

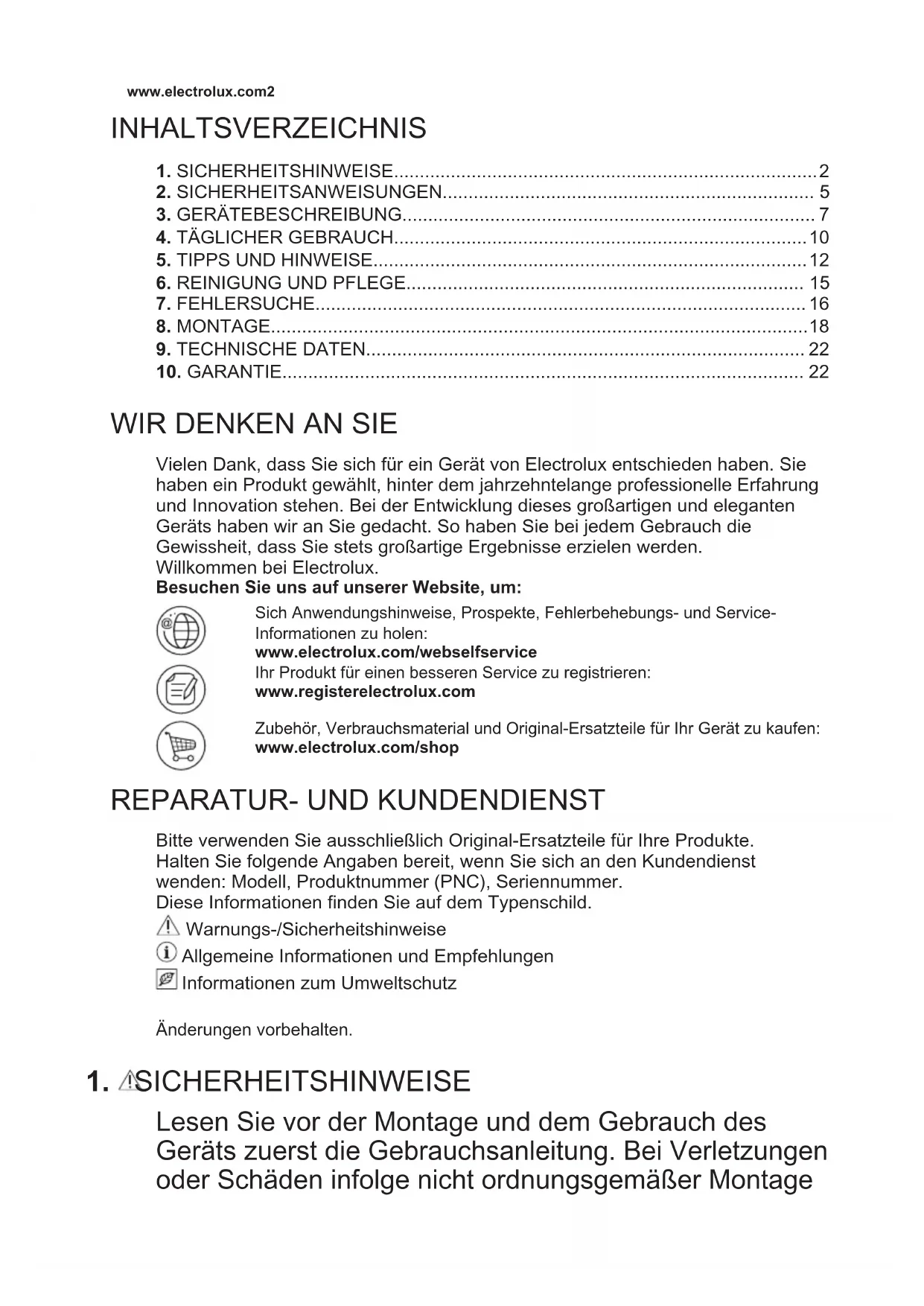

INHALTSVERZEICHNIS
- SICHERHEITSHINWEISE....2
- SICHERHEITSANWEISUNGEN.... 5
- GERÄTEBESCHREIBUNG....7
- TÄGLICHER GEBRAUCH....10
- TIPPS UND HINWEISE....12
- REINIGUNG UND PFLEGE.... 15
- FEHLERSUCHE....16
- MONTAGE....18
- TECHNISCHE DATEN....22
- GARANTIE....22
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-
Informationen zu holen:
www.electrolux.com/webselfservice
Ihr Produkt für einen besseren Service zu registrieren:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden: Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
1. ⚠SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage
oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
- Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
- Kinder dürfen nicht mit dem Gerät spielen.
- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
- Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.
1.2 Allgemeine Sicherheit
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien
Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
- WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
- Versuchen Sie NICHT einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
- WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Geräts, da diese heiß werden können.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Schalten Sie das Gerät nach dem Gebrauch aus und verlassen Sie sich nicht auf die Topferkennung.
- Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und nehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
- WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.
WARNUNG!
Verletzungsgefahr sowie Risiko von Schäden am Gerät.
- Entfernen Sie das gesamte Verpackungsmaterial.
- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten sind einzuhalten. - Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
- Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
- Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender
Abstand für die Luftzirkulation vorhanden ist.
- Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
- Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.

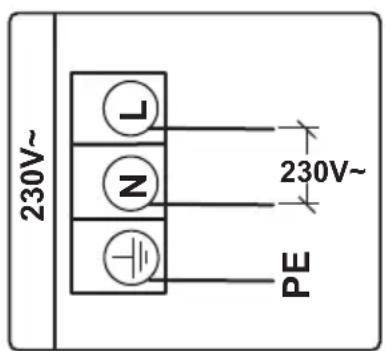

2.2 Elektrischer Anschluss
WARNUNG!
Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein. - Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
- Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
- Verwenden Sie die Zugentlastung für das Kabel.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder (ggf.) der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungs- und Stromschlaggefahr.
- Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
- Das Gerät ist für die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
- Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
- Schalten Sie die Kochzonen nach jedem Gebrauch aus.
- Verlassen Sie sich nicht auf die Topferkennung.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
- Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.
WARNUNG!
Brand- und Explosionsgefahr
- Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
- Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
- Legen Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät.
WARNUNG!
Risiko von Schäden am Gerät.
- Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
- Lassen Sie das Kochgeschirr nicht leerkochen.
- Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
- Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
- Legen Sie keine Alufolie auf das Gerät.
- Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
2.4 Reinigung und Pflege
- Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
3. GERÄTEBESCHREIBUNG
3.1 Die wichtigsten Merkmale Ihres Gerätes
• Die Kochfläche besteht aus zwei Schichten Edelstahl mit einer
- Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung. - Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
2.5 Service
- Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.
2.6 Entsorgung
WARNUNG!
Verletzungs- und Erstickungsgefahr.
- Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
Aluminiumschicht dazwischen. Sie verfügt über eine hohe Wärmekapazität, welche einen schnellen Temperaturabfall verhindert
(z. B. wenn Sie Fleisch aus dem Kühlschrank zubereiten).
- Jede Teppan Yaki Grill-Oberfläche ist ein Unikat, da sie von Hand bearbeitet und von Schleif-Spezialisten geschliffen wird. Abweichungen im Schliff-Muster sind normal und haben keine Funktionseinschränkungen des Gerätes zur Folge. Je mehr der Grill benutzt wird, desto wertvoller sieht er aus.
• Die Nut an den Kanten:
- Reduziert die Temperatur an den Anlageflächen, so dass die Kochfläche in unterschiedliche Küchen-Arbeitsplatten einbaubar ist.
– Nimmt dank der Einbuchtung einen Teil der Ausdehnung der erhitzten Kochfläche auf.
– Sammelt kleinere Speiserückstände und Flüssigkeiten, die nach dem
Garen einfach entfernt werden können.
- Durch den Thermostat mit ablesbarer Temperatureinstellung wird die erforderliche Temperatur konstant gehalten. Dadurch wird ein Überhitzen der Speisen vermieden und ein fettarmes, nährstofferhaltendes Garen ermöglicht.
• Die Speisen werden direkt auf der Kochfläche mit oder ohne Fett erhitzt. Es besteht auch die Möglichkeit, mit Töpfen und Pfannen zu kochen.
• Die Grill-Oberfläche wird in ca. 4 Minuten auf eine Temperatur von 180 °C erhitzt. Die Temperatur der Grill-Oberfläche verringert sich von 180 °C auf 100 °C in ca. 25 Minuten und in ca. 60 Minuten auf 60 °C. - Heizen Sie stets die Kochfläche vor dem Garen vor.

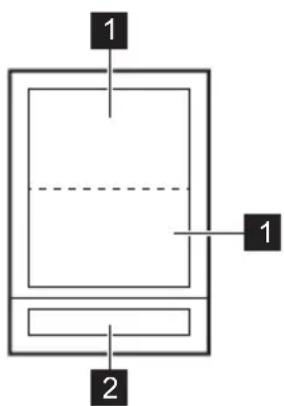

3.2 Kochfeldanordnung
2 Bedienfeld
3.3 Bedienfeldanordnung
| Sensor-feld | Funktion Kommentar | |
| 1 | ➊ | EIN/AUS Ein- und Ausschalten des Geräts. |
| 2 | ➎ | Verriegeln / Kindersi- verriegeln/Entriegeln des Bedienfelds.icherung |
| 3 | m | Reinigen Ein- und Ausschalten der Funktion. |
| 4 | - Temperaturanzeige Zeigt die Temperatur an. | |
| 5 | - Timer-Anzeigen der Bräterzonen | Zeigt an, für welche Kochzone die Zeit eingestellt wurde. |
| 6 | - Timer-Anzeige Zeigt die Zeit in Minuten an. | |
| 7 | ➎ | CountUp Timer Anzeige, dass die Funktion eingeschaltet ist. |
| 8 | ➎ | Kurzzeitmesser / Kurz- anzeige, dass die Funktion eingeschaltet zeitwecker ist. |
| 9 | ➎ | - Auswählen der Uhrfunktion. |
| 10 | ➎ | - Auswählen der Bräterzone. |
| 11 | +/- | - Erhöhen oder Verringern der Zeit. |
| 12 | - Einstellskala Einstellen der Temperatur. | |
3.4 Anzeigen der Kochstufen
| Display Beschreibung | |
| 0 | Die Kochzone ist ausgeschaltet. |
| 60 - 200 | Die Kochzone ist eingeschaltet. |
| E + Zahl | Eine Störung ist aufgetreten. |
| ☐ / ☑ ☐ | OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/Warmhalten/Restwärme. |
| L | Die Funktion Verriegeln/Kindersicherung ist in Betrieb. |
| - | Die Funktion Abschaltautomatik ist in Betrieb. |
3.5 OptiHeat Control (Restwärmeanzeige, 3-stufig)
WARNUNG!
Es besteht
Verbrennungsgefahr durch Restwärme. Die Anzeige zeigt die Restwärmestufe an.
Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
4.1 Ein- und Ausschalten
Berühren Sie Ⓤ Sekunde lang, um das Gerät ein- oder auszuschalten.
4.2 Abschaltautomatik
Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschaltet:
- Alle Kochzonen sind ausgeschaltet.
- Nach dem Einschalten des Geräts wird keine Temperatur gewählt.
- Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Gerät schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
- Eine Kochzone wurde nicht ausgeschaltet bzw. die Temperatur nicht geändert. Nach 90 Minuten leuchtet auf und das Gerät schaltet sich aus. Stellen Sie die Kochzone vor dem nächsten Gebrauch auf

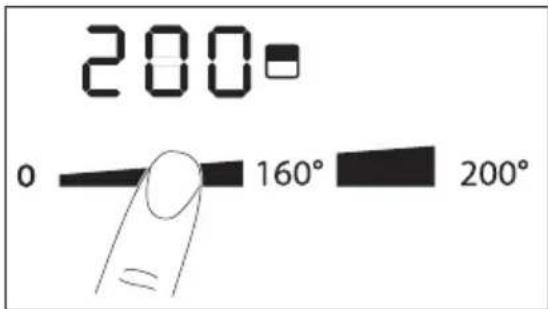

4.3 Kochstufe
Einstellen oder Ändern der Kochstufe:
3.6 Zubehör

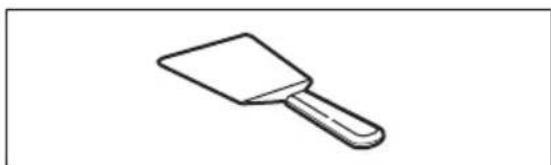

Pfannenwender TY WS
Der ergonomische Pfannenwender dient als Vielzweckwerkzeug zum Wenden vom Speisen oder zum Abschaben von angebrannten Speiseresten. 2 Stück im Lieferumfang enthalten.
Berühren Sie die Einstellskala auf der gewünschten Kochstufe oder fahren Sie mit dem Finger entlang der Skala bis zur gewünschten Kochstufe.
Das Display leuchtet, bis die Bräterzone die gewünschte Temperatur erreicht hat. Danach ertönt ein Signalton und das Display zeigt die Temperatur an.
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie lange eine Flächenkochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Flächenkochzone und dann die Funktion ein. Die Auswahl der Timerfunktion ist möglich, wenn die Flächenkochzone eingeschaltet und die Temperatur eingestellt ist.
Auswählen der Flächenkochzone:
Berühren Sie 📄️ oft, bis die Anzeige der gewünschten Flächenkochzone
aufleuchtet. Wenn diese Funktion in Betrieb ist, wird angezeigt.
Einschalten der Funktion: Berühren Sie des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Flächenkochzone langsam blinkt, wird die Zeit heruntergezählt.
So wird die Restzeit angezeigt:
Wählen Sie die Flächenkochzone mit aus. Die Anzeige der Flächenkochzone blinkt schneller. Das Display zeigt die Restzeit an.
Ändern der Zeit: Wählen Sie die Flächenkochzone mit aus. Berühren Sie + oder -
Ausschalten der Funktion: Wählen Sie die Flächenkochzone mit aus und berühren Sie. Die Restzeit wird auf 00 heruntergezählt. Die Anzeige der Flächenkochzone erlischt.
Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Die Flächenkochzone wird ausgeschaltet.
Ausschalten des Signaltons: Berühren Sie
CountUp Timer (Garzeitmesser) Benutzen Sie diese Funktion, um festzustellen wie lange die Flächenkochzone bereits in Betrieb ist.
Auswählen der Flächenkochzone (wenn mehr als 1 Flächenkochzone in
Betrieb ist): Berühren Sie so oft, bis die Anzeige der gewünschten Flächenkochzone aufleuchtet. Wenn diese Funktion in Betrieb ist, wird angezeigt.
Einschalten der Funktion: Berühren Sie ⚠️. Das Symbol erlischt und leuchtet auf.
So können Sie feststellen, wie lange die Flächenkochzone bereits in Betrieb ist: Wählen Sie die
Flächenkochzone mit aus. Die
Anzeige der Flächenkochzone blinkt schneller. Im Display wird die Einschaltdauer der Zone angezeigt. Während der ersten Minute wird im Display die Zeit in Sekunden angezeigt. Nach der ersten Minute wird im Display die Zeit in Minuten angezeigt.
Ausschalten der Funktion: Wählen Sie die Flächenkochzone mit aus und berühren Sie. Das Symbol erlischt und leuchtet auf.
Zurücksetzen der Funktion: Berühren
Sie . Die Zeit wird auf 00 heruntergezählt.
Wenn zwei Funktionen gleichzeitig in Betrieb sind, zeigt das Display die Funktion CountUp Timer zuerst an.
Kurzzeitwecker
Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Gerät eingeschaltet ist und die Flächenkochzonen nicht in Betrieb sind (die Temperaturanzeige ☐ anzeigt).
Einschalten der Funktion: Berühren Sie Ⓛ. Berühren Sie † oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren Sie
Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb.
4.5 Verriegeln
Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion: Berühren Sie 4. leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet.
Ausschalten der Funktion: Berühren Sie ☐Die vorherige Kochstufe wird angezeigt.
Diese Funktion wird auch ausgeschaltet, sobald das Gerät ausgeschaltet wird.
4.6 Kindersicherung
Diese Funktion verhindert eine versehentliche Bedienung des Geräts.
Einschalten der Funktion: Schalten Sie das Gerät mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie ④ Sekunden lang. ⑤ leuchtet auf. Schalten Sie das Gerät mit ⑥ aus.
Ausschalten der Funktion: Schalten Sie das Gerät mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie ④ Sekunden lang. Leuchtet auf. Schalten Sie das Gerät mit ⑤ aus.
Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Gerät mit ein leuchtet auf. Berühren Sie 4 Sekunden lang. Stellen Sie die
5. TIPPS UND HINWEISE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
5.1 Speisenzubereitung mit dem Teppan Yaki
Sie können die Speisen direkt auf der Kochzone mit oder ohne Öl zubereiten. Sie können aber auch Töpfe und Pfannen verwenden, die Aufheizzeit ist jedoch länger als auf dem Glaskeramikfeld oder auf dem Gaskochfeld.
Sie können Beilagen oder Soßen in Töpfen oder Pfannen kochen oder warm halten. Setzen Sie das Kochgeschirr direkt auf die Kochfläche.
Kochstufe innerhalb von 10 Sekunden ein. Das Gerät kann jetzt benutzt werden. Diese Funktion wird erneut eingeschaltet, sobald das Gerät mit ① ausgeschaltet wird.
4.7 OffSound Control (Ein- und Ausschalten der Signaltöne)
Schalten Sie das Gerät aus. Berühren Sie ① 3 Sekunden lang. Das Display wird ein- und ausgeschaltet. Berühren Sie ③ Sekunden lang. Es wird oder angezeigt. Berühren Sie des Timers zum Auswählen von:
- der Signalton ist ausgeschaltet
- der Signalton ist eingeschaltet Ihre Einstellungen werden übernommen, sobald das Gerät automatisch ausgeschaltet wird.
Haben Sie die Funktion auf eingestellt, ertönt der Signalton nur in folgenden Fällen:
- Bei der Berührung von ①
- Nach Ablauf der für Kurzzeitwecker eingestellten Zeit
- Nach Ablauf der für Kurzzeitmesser eingestellten Zeit
- Wenn das Bedienfeld bedeckt ist.
Es ist nicht empfehlenswert, große Mengen Flüssigkeit auf der Kochzone zum Kochen zu bringen (wie z. B. Wasser für Spaghetti).
Die Geräusche sind normal und weisen nicht auf eine Störung hin.
Stellen Sie kein Kochgeschirr in die Mitte der Kochfläche zwischen die Zonen, da es durch die Unebenheit instabil steht. Das Braten auf dem Zonenübergang kann zu einer ungleichmäßigen Bräunung führen (z. B. bei Pfannkuchen).
5.2 Anwendungsbeispiele für das Garen
Verwendung von Fetten und Ölen
Wenn die Temperatur zu hoch ist, beginnt das Fett zu rauchen. Diese Temperatur wird als Rauchpunkt bezeichnet.
| Fette / Öle Höchsttemperatur (°C) Rauchpunkt (°C) |
| Butter 130 150 |
| Schweinefett 170 200 |
| Rinderfett 180 210 |
| Olivenöl 180 200 |
| Sonnenblumenöl 200 220 |
| Erdnussöl 200 235 |
| Kokosöl 200 240 |
Das Gerät immer vorheizen.
| Zu garende Speise Temperatur (°C) Dauer/Tipps | |
| Fisch und Schalentiere 140 – 160 Gerät vorheizen. | |
| Lachsfilets 160 8 Minuten, nach 4 Minutenwenden. | |
| Riesengarnelen (ohne Schale) | 140 6 Minuten, nach 3 Minutenwenden. |
| Haifischsteaks, etwa 2,5 cm dick | 160 10 Minuten, nach 5 Minuten wenden. |
| Seezungen, Müllerin Art 140 8 Minuten, nach 4 Minutenwenden, helle Seite zuerst. | |
| Schollenfilets 140 6 Minuten, nach 3 Minutenwenden. | |
| Kalb | 140 – 180 Gerät vorheizen. |
| Kalbskotelett 180 10 Minuten, nach 5 Minuten wenden. | |
| Kalbsmedaillons, 4 cm dick | 160 10 Minuten, nach 5 Minuten wenden. |
| Kalbssteaks, 3 - 4 cm dick | 160 6 Minuten, nach 3 Minuten wenden. |
| Kalbsschnitzel, natur | 180 5 Minuten, nach 2,5 Minuten wenden. |
| Kalbsgeschnetzeltes 180 6 Minuten, nach 3 Minuten | wenden. Die Fleischstreifen sollen sich nicht berühren. |
| Rindfleisch 160 – 180 Gerät vorheizen. | |
| Beefsteak blau, sehr roh 180 2 Minuten, nach 1 Minute | wenden. |
| Beefsteak, blutig, roh 180 6 Minuten, nach 3 Minuten | wenden. |
| Beefsteak, rosa, medium 180 8 Minuten, nach 2 Minuten | wenden. |
| Beefsteak, durch 180 8 Minuten, nach 4 Minuten | wenden. Ohne Fettstoffe erhöht sich die Bratzeit um ca. 20 %. |
| Hamburger 160 6 - 8 Minuten, nach 3 - 4 | Minuten wenden. |
| Châteaubriand 160 und dann 100 Das Fleisch auf allen Seiten in Öl anbraten (nur wenden, wenn das Fleisch nicht an der Pfanne haftet). 10 Minuten auf einer Seite fertig garen (100 °C). | |
| Schweinefleisch 160 – 180 Gerät vorheizen. | |
| Schweinemedaillons 160 8 Minuten, nach 4 Minuten | wenden (je nach Dicke). |
| Schweinesteaks 180 8 Minuten, nach 4 Minuten | wenden. |
| Schweineschnitzel 160 6 Minuten, nach 3 Minuten wenden. | |
| Rippchen 160 8 - 10 Minuten, mehrmals wenden. | |
| Schweinefleischspießchen 160 6 - 8 Minuten, von allen Seiten gut anbraten. | |
| Lamm 160 – 180 Gerät vorheizen. | |
| Lammkoteletts 180 10 Minuten, nach 5 Minuten wenden. | |
| Lammfilets 160 10 Minuten, nach 5 Minuten wenden. Filet auf beiden Seiten anbraten. | |
| Lammsteaks 160 6 - 8 Minuten, nach 3 - 4 | Minuten wenden. |
| Geflügel 140 – 160 Gerät vorheizen. | |
| Hähnchen in Rahmsoße 140 8 - 10 Minuten, nach 4 - 5 | Minuten wenden. |
| Putenbruststreifen 160 6 Minuten, dabei mehrmals | wenden. |
| Würste 160 Gerät vorheizen. | |
| Spiegeleier 140 Gerät vorheizen. | |
| Crêpes / Omeletts 140 - 160 Gerät vorheizen. | |
| Obst 140 - 160 Gerät vorheizen. | |
| Gemüse 140 - 160 10 - 20 Minuten, mehrmals | wenden. |
| Gemüse 140 - 160 10 - 15 Minuten, unter ei- | nem Deckel kochen (nach der Hälfte der Zeit wen- den). |
| Kochen von vorgekochtem Reis | 140 - 160 10 - 15 Minuten, mehrmals wenden. |
| Kochen von vorgekochten Nudeln | 140 - 160 15 - 20 Minuten, nach der Hälfte der Zeit wenden. |
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
6.1 Allgemeine Informationen
Reinigen Sie das Gerät nach jedem Gebrauch.
Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.
WARNUNG!
Scharfe Gegenstände und scheuernde Reinigungsmittel können das Gerät beschädigen.
6.2 Reinigungsfunktion
- Berühren Sie . Jede Zone wird auf 80 °C gestellt. Das Display blinkt, bis die Temperatur von 80 °C erreicht wird. Durch die Funktion wird das Bedienfeld verriegelt, außer m.
- Ist die eingestellte Temperatur von 80 °C erreicht, ertönt ein akustisches Signal und das Bedienfeld wird entriegelt.
- Legen Sie einen Eiswürfel nach dem anderen auf die Kochplatte (Sie können auch kaltes Wasser verwenden). Lösen Sie gleichzeitig mit einem Pfannenwender die Bratrückstände und schieben Sie diese in die Rinne.
- Trocknen Sie das Gerät mit einem sauberen Tuch.
6.3 Reinigen des abgekühlten Geräts
- Verwenden Sie ein handelsübliches Reinigungsmittel und lassen Sie es 5 Minuten auf der Kochzone einwirken.
-
Entfernen Sie Bratrückstände mit dem Pfannenwender.
-
Reinigen Sie das Gerät mit einem feuchten Tuch.
- Trocknen Sie das Gerät mit einem sauberen Tuch.
- Sobald das Gerät trocken ist, reiben Sie die Kochzone mit etwas Speiseöl ein.
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
7.1 Was tun, wenn ...
| Störung Mögliche Ursache Abhilfe | ||
| Das Gerät kann nicht ein-geschaltet oder bedient werden. | Das Gerät ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen. | Prüfen Sie, ob das Gerät ordnungsgemäß an die Spannungsversorgung an-geschlossen ist. Nehmen Sie dazu den Anschluss-plan zu Hilfe. |
| Die Sicherung ist durchge-brannt. | Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wie-derholt durch, wenden Sie sich an eine zugelassene Elektrofachkraft. | |
| Schalten Sie das Gerät er-neut ein und stellen Sie in-nerhalb von 10 Sekunden die Kochstufe ein. | ||
| Zwei oder mehr Sensorfel-der wurden gleichzeitig be-rührt. | Berühren Sie nur ein Sen-sorfeld. | |
| Auf dem Bedienfeld befin-den sich Wasser- oder Fettspritzer. | Wischen Sie das Bedien-feld ab. | |
| Ein akustisches Signal er-tönt und das Gerät schaltet ab. Wenn das Gerät aus-geschaltet wird, ertönt ein akustisches Signal. | Mindestens ein Sensorfeld wurde bedeckt. | Entfernen Sie den Gegen-stand von den Sensorfel-dern. |
| Das Gerät wird ausge-schaltet. | Sie haben etwas auf das Sensorfeld gestellt. | Entfernen Sie den Gegen-stand vom Sensorfeld. |
| Die Restwärmeanzeige funktioniert nicht. | Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war. | War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten Kundendienst. |
| Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren. | Der Signalton ist ausgeschaltet. | Schalten Sie den Signalton ein.Siehe Kapitel „Täglicher Gebrauch“. |
| ☐ leuchtet auf. | Die Abschaltautomatik hat ausgelöst. | Schalten Sie das Gerät aus und wieder ein. |
| ☐ leuchtet auf. | Die Kindersicherung oder die Tastensperre ist eingeschaltet. | Siehe Kapitel „Täglicher Gebrauch“. |
| ☐ und eine Zahl werden angezeigt. | Im Gerät ist ein Fehler aufgetreten. | Trennen Sie das Gerät eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn ☐ erneut aufleuchtet, wenden Sie sich an den autorisierten Kunden-dienst. |
| ☐ leuchtet auf. | Unsachgemäßer elektrischer Anschluss. Die Netzspannung liegt außerhalb des zulässigen Bereichs. | Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation. |
| ☐ leuchtet auf. | Im Gerät ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Die Abschaltautomatik und der Überhitzungsschutz für die Zonen sind aktiviert. | Schalten Sie das Gerät aus. Entfernen Sie das heiße Kochgeschirr. Schalten Sie die Kochzone nach etwa 30 Sekunden wieder ein. War das Kochgeschirr die Ursache des Problems, erlischt die Fehlermeldung. Die Restwärmeanzeige leuchtet eventuell weiter. Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das Kochgeschirr mit dem Gerät kompatibel ist. Siehe Kapitel „Tipps und Hinweise“. |
Störung Mögliche Ursache Abhilfe
| E7 leuchtet auf. | Das Kühlgebläse ist blo-ckiert. | Prüfen Sie, ob ein Gegenstand das Kühlgebläse blo-ckiert. Wenn erneut aufleuchtet, wenden Sie sich an den autorisierten Kundendienst. |
7.2 Wenn Sie das Problem nicht lösen können...
Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche)
und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.
8. MONTAGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
8.1 Vor der Montage
Notieren Sie vor der Montage des Geräts folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Geräts angebracht.
Seriennummer ......
8.2 Einbaugerät
Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
Bei der Montage in brennbares Material sind die Normen NIN SEV 1000 sowie die Brandschutzrichtlinien und deren Verordnungen der Vereinigung kantonaler Feuerversicherungen zwingend einzuhalten.
8.3 Anschlusskabel
- Das Gerät wird mit Anschlusskabel geliefert.
- Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden (oder eines höheren) Typs: H05V2V2-F T min 90 °C. Wenden Sie sich an den Kundendienst vor Ort.
8.4 Elektroanschluss
Schließen Sie das Gerät über eine Zuleitung mit Stecker an. Ist kein Kabel mit Stecker vorhanden, muss die feste elektrische Installation eine Trenneinrichtung mit einer Kontaktöffnungsbreite von mindestens 3 mm aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können (gemäß NIN SEV 1000).
- Reinigen Sie die Falze in der Arbeitsplatte.
- Schneiden Sie das Dichtungsband in vier Streifen. Die Streifen müssen dieselbe Länge wie die Falze haben.
- Schneiden Sie die Enden der Streifen in einem Winkel von 45 Grad. Sie müssen exakt in die Ecken der Falze passen.
- Bringen Sie die Streifen in den Falzen an. Dehnen Sie die Streifen nicht. Kleben Sie die Enden der Streifen nicht übereinander.
Nach der Montage des Geräts dichten Sie den verbleibenden Spalt zwischen der Glaskeramikplatte und der Arbeitsplatte mit Silikon ab. Achten Sie
darauf, dass kein Silikon unter die Glaskeramikplatte gelangt.
8.6 Anbringen der Dichtung
- Reinigen Sie die Arbeitsplatte um den Ausschnittbereich.
- Bringen Sie das mitgelieferte Dichtungsband umlaufend auf der Unterseite des Geräts entlang des äußeren Randes der Glaskeramikscheibe an. Dehnen Sie es nicht. Stellen Sie sicher, dass sich die Enden des Dichtungsbands in der Mitte auf einer der Seiten des Geräts befinden.
- Geben Sie einige mm hinzu, wenn Sie die Länge des Dichtungsbands zuschneiden.
- Drücken Sie die beiden Enden des Dichtungsbands zusammen.
8.7 Montage
AUFLIEGENDE MONTAGE
9.2 Technische Daten der Kochplatten
| Kochplatte Nennleistung (höchste Kochstufe) [W] |
| Vorne 1400 |
| Hinten 1400 |
Die Leistung der Kochplatten kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach
Material und Abmessungen des Kochgeschirrs.
10. CH GARANTIE
Kundendienst
| Servicestellen | ||
| Industriestrasse 105506 Mägenwil | Le Trési 61028 Préverenges | Via Violino 116928 Manno |
| Morgenstrasse 1313018 Bern | ||
| Zürcherstrasse 204E9000 St. Gallen | ||
| Seetalstrasse 116020 Emmenbrücke |  | |
| Schlossstrasse 14133 Pratteln | ||
| Comercialstrasse 197000 Chur | ||
Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. 0848 848 111
Fachberatung/Verkauf Badenerstrasse 587, 8048 Zürich, Tel. 044 405 81 11
Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die
Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol
nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
Für die Schweiz:
Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.erecycling.ch
TABLE DES MATIÈRES
- INFORMATIONS DE SÉCURITÉ....24
- CONSIGNES DE SÉCURITÉ....27
- DESCRIPTION DE L'APPAREIL....29
- UTILISATION QUOTIDIENNE....32
- CONSEILS....34
- ENTRETIEN ET NETTOYAGE....37
- EN CAS D'ANOMALIE DE FONCTIONNEMENT....38
- INSTALLATION....40
- CARACTÉRISTIQUES TECHNIQUES....44
- GARANTIE....44
