Domino Air 2455 000 - Dunstabzugshaube Foster - Kostenlose Bedienungsanleitung

Produkttyp	Arbeitsplatten-Dunstabzugshaube
Marke	Foster
Modell	Domino Air 2455 000
Verwendung	Haushalt
Betriebsart	Abluft- und Umluftbetrieb
Maximale Leistung	690 W
Stromversorgung	220-240 V ~ 50 Hz
Bedienungsart	Digitales Touchscreen mit LED-Anzeige
Anzahl Geschwindigkeitsstufen	4
Timer	10 Minuten
Metallfettfilter	Waschbar aus Edelstahl
Optionaler Aktivkohlefilter	Art.-Nr. 9700903
Filter-Sättigungsanzeige	Ja (nach 100 Stunden)
Abmessungen des Anschlusskanals	220 x 90 mm (rechteckig)
Material	Edelstahl
Sicherheit	Erdung erforderlich, automatische Abschaltung durch Timer
Installation	Durch autorisiertes Personal, nicht mit Gaskochfeldern verwenden
Wartung der Metallfilter	Monatlich mit heißem Wasser und mildem Reinigungsmittel reinigen
Reinigung der Dunstabzugshaube	Feuchtes Tuch und mildes Reinigungsmittel, keine Scheuermittel
Umweltschutz	Entspricht der WEEE-Richtlinie 2002/96/EG

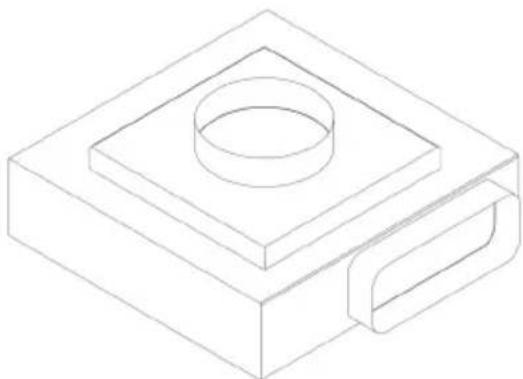

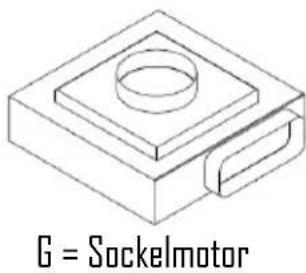

Mitgeliefertes Zubehör	Montageset, Kunststoffschlauch, Flachmotor

Häufig gestellte Fragen - Domino Air 2455 000 Foster

Wie installiere ich die Dunstabzugshaube Domino Air 2455 000?

Die Installation muss von einem Fachtechniker durchgeführt werden. Befolgen Sie die beiliegenden Montageanweisungen: Die Dunstabzugshaube kombiniert sich mit Domino-Kochfeldern (Induktion oder Glaskeramik). Verwenden Sie das mitgelieferte Zubehör und dichten Sie alle Verbindungen mit luftdichtem Klebeband (nicht im Lieferumfang) ab.

Kann ich die Dunstabzugshaube mit einem Gaskochfeld verwenden?

Nein, die Verwendung von Gaskochfeldern ist strengstens untersagt. Die Dunstabzugshaube Domino Air 2455 000 ist nur für Induktions- oder Glaskeramikkochfelder ausgelegt.

Wie reinige ich die Metallfilter?

Die Metallfilter müssen monatlich mit heißem Wasser und einem milden Flüssigreiniger gewaschen werden. Nach dem Waschen gründlich trocknen, bevor sie wieder eingesetzt werden.

Wann muss ich den Aktivkohlefilter ersetzen?

Der Aktivkohlefilter (Art.-Nr. 9700903) ist optional und wird im Umluftbetrieb verwendet. Er muss je nach Nutzungshäufigkeit periodisch ausgetauscht werden, die Anleitung gibt jedoch keine genaue Dauer an. Achten Sie auf die Wirksamkeit der Geruchsaufnahme.

Was bedeuten die Blinklichter auf dem Display?

Nach 100 Betriebsstunden blinkt die Anzeige, um anzuzeigen, dass die Metallfilter gereinigt werden müssen. Wenn das Symbol blinkt, waschen Sie die Filter und setzen Sie dann den Zähler zurück, indem Sie die Taste TIMER bei ausgeschalteter Haube länger als 3 Sekunden gedrückt halten.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Nachdem Sie die Metallfilter gereinigt haben, halten Sie bei ausgeschalteter Haube die Taste TIMER länger als 3 Sekunden gedrückt. Das Blinken verschwindet und der Zähler wird zurückgesetzt.

Was ist die maximale Leistung der Dunstabzugshaube?

Die maximale Leistung des Absauggeräts beträgt 690 W, wie in der Anleitung angegeben.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, wenn Sie die Dunstabzugshaube im Umluftbetrieb verwenden, müssen Sie unbedingt einen Aktivkohlefilter (Art.-Nr. 9700903) installieren, um Gerüche zu binden.

Welche Reinigungsmittel soll ich für die Dunstabzugshaube verwenden?

Verwenden Sie ein weiches Tuch, das mit lauwarmem Wasser und einem milden Reinigungsmittel getränkt ist. Gießen Sie niemals Flüssigkeit direkt auf die Haube und vermeiden Sie Scheuermittel, körnige Produkte, Lösungsmittel oder auf Erdölbasis.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Kabel beschädigt ist, muss es durch ein Spezialkabel vom Typ H05VV-F 3×0,75 mm² ersetzt werden, das beim Hersteller oder seinem Kundendienst erhältlich ist. Der Austausch muss von einem Fachmann durchgeführt werden.

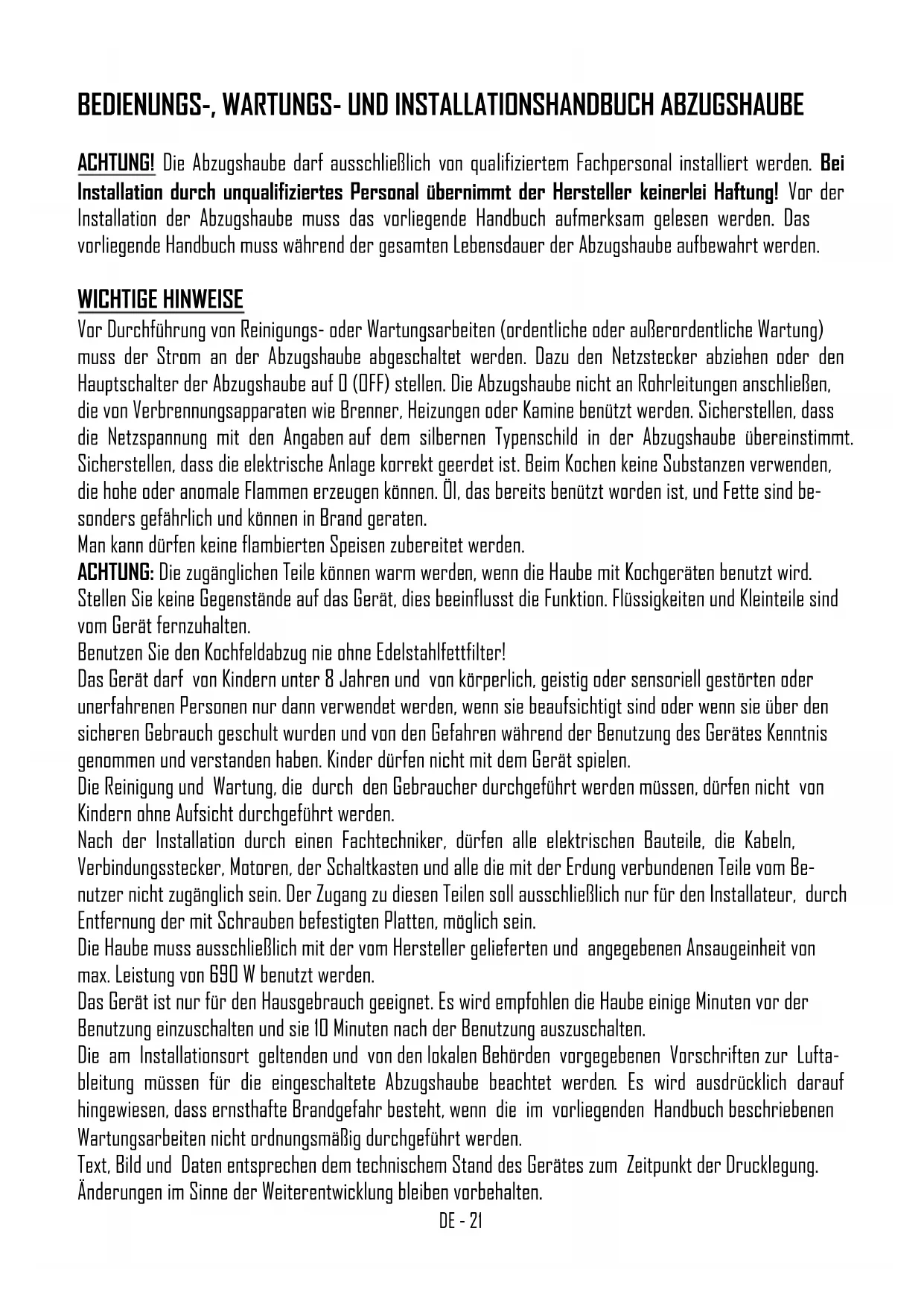

BEDIENUNGSANLEITUNG Domino Air 2455 000 Foster

DE Dieses Produkt entspricht der EU-Richtlinie 2002/96/EC.

Die durchgestrichene Abfalltonne, die auf thisem Gerat abgebildet ist, bedeutet, dass these Product nach dem Ende seiner Betriebszeit getrennt von den Haushaltsabfalen zu entsorgen ist. Entweder soll es an einer Sammelstelle fur elektrische und elektronische Altgerate abgegeben werden oder, bei Kauf eines neuen Gerats, dem Verkauf zurückgegeben werden. Der Verbraucher ist in jeder Falle verantwortlich fur die ordnungsgemäße Entsorgung des Gerats nach Ende der Betriebszeit. Nur bei Abgabe des Gerats an einer geeigneten Sammlstelle ist es möglich das Produkt so zu verarbeiten, zu recyclin und umweltgerecht zu entsorgen, dass einereits Werkstoffe und Materialien wieder verwendet werden konnen und andererseits negative Folgen fur Umwelt und Gesundheit ausgeschlossen werden. Nahere Auskunft bestehtemirchen Amt fur Abfallentsorgung oder in der Verkaufsstelle这点es Gerats.

ACHTUNG! Die AbzugshaubearfasschlieBlich von qualifiziertem Fachpersonal installiert werden. Bei Installation durch unqualifiziertes Personal übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während der gesamtten Lebensdauer der Abzugshaube aufbewahrt werden.

WICHTIG HINWEISE

Vor Durchführung von Reinigungsander Wartungsarbeiten (ordentliche oder außerordentliche Wartung) muss der Strom an der Abzugshaube abgeschelt werden. Dazu den Netzstecker abziehen oder den Hauptschalter der Abzugshaube auf D (OFF) stellen. Die Abzugshaube nicht an Rohrleitungen anschlieben, die von Verbrennungssapparaten wie Brenner, Heizungen oder Kamine benutzt werden. Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage korrekt geerdet ist. Beim Kochen keine Substanzen verwenden, die hohe oder anomale Flammenerzeugen konnen. Öl, das bereits benutzt worden ist, und Fette sind besondere gefährlich und konnen in Brand geraten.

Man kann dürfen keine flambierten Speisen zubereitet werden.

ACHTUNG: Die zugänglichen Teile konnen warm werden, wenn die Haube mit Kochgeräten benutzt wird.

Stellen Sie keine Gegenstände auf das Gerät, dies beeinflusst die Funktion. Flüssigkeiten und Kleinteile sind vom Gerät fernzuhalten.

Benutzen Sie den Kochfeldabzug nie ohne Edelstahlfettfilter!

Das Gerätarf von Kindern unter 8 Jahren und von körperlich, geistig oder sensoriell gestörten oder unerfahrenen Personen nur dann verwendet werden, wenn sie beaufsichtigt sind oder wenn sie über den sicheren Gebrauch geschult wurden und von den Gefahren während der Benutzung des Gerätes Kenntnis genommen und verstanden haben. Kinder dürfen nicht mit dem Gerät speilen.

Die Reinigung und Wartung, die durch den Gebraucher durchgefuhrt werden müssen, darüber nicht von Kindern ohne Aufsicht durchgeführt werden.

Nach der Installation durch einen Fachtechniker, dürfen alle elektrischen Bauteile, die Kabeln, Verbindungsstecker, Motoren, der Schaltkasten und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

Die Haube muss ausschließlich mit der vom Hersteller geleiferten und angegebenen Ansaugeinheit von max. Leistung von 690 W benutzt werden.

Das Gerät ist nur für den Hausgebrauch geeignet. Es wird empfohlen die Haube eine Minute vor der Benutzung einzuschalten und sie 10 Minuten nach der Benutzung auszuschalten.

Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Luftabweitung müssen für die eingeschaltete Abzugshaube beachtet werden. Es wird ausdrücklich darauf hingewiesen, dass ernsthafte Brandgefahr besteht, wenn die im vorliegenden Handbuch beschrieben Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden.

Text. Bild und Daten entsprechen dem technischem Stand des Gerätes zum Zeitpunkt der Drucklegung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

INSTALLATION

Die Haube muss mit domino-Kochfelder gekoppelt werden (Induktion oder Glaskeramik). Ein Betrieb mit Gaskochfeldern ist nicht zulässig und ausdrücklich untersagt.

Nach der Installation durch einen Fachtechniker, dürfen alle elektrischen Bauteile, die Kabeln, Verbindungsstecker, Motoren, der Schaltkasten und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

Die Abzugshaube kann in der Betriebsart Filter und in der Betriebsart Absaugen verwendet werden. In der Betriebsart Filter mit Rückführung der Luft mussen Kohlenstofffilter verwendet werden (siehe Abschnitt KOHLENSTOFFFILTER). In der Betriebsart Absaugen mit Ableitung der gefilterten Luft nach außen ist ein angemessenes Ausgleichssystem nach Vorgabe der geltenden Vorschriften erforderlich. Der Durchmesser vom Abzugsrhr muss gleich groß oder größ als der Anschluss sein. Der Raum, in dem die Abzugshaube installiert wird, muss ausreichend beluftet sein, wenn gleichzeitig andere Geräte benutzt werden, die mit Gas oder anderen Brennstoffen betrieben werden.

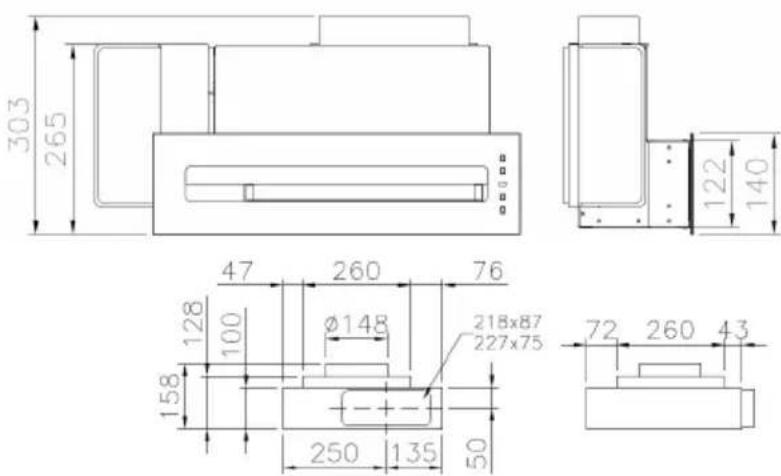

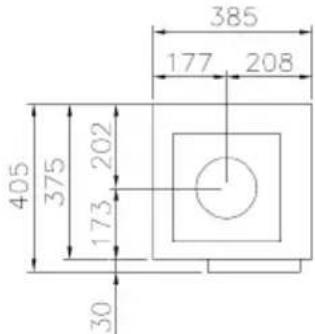

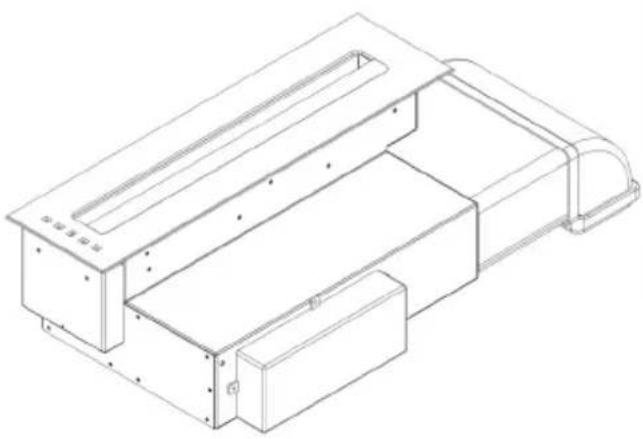

MONTAGEANLEITUNG

Die Haube muss mit domino-Kochfelder gekoppelt werden (Induktion oder Glaskeramik). Ein Betrieb mit Gaskochfeldern ist nicht zulässig und ausdrücklich untersagt.

DE-22

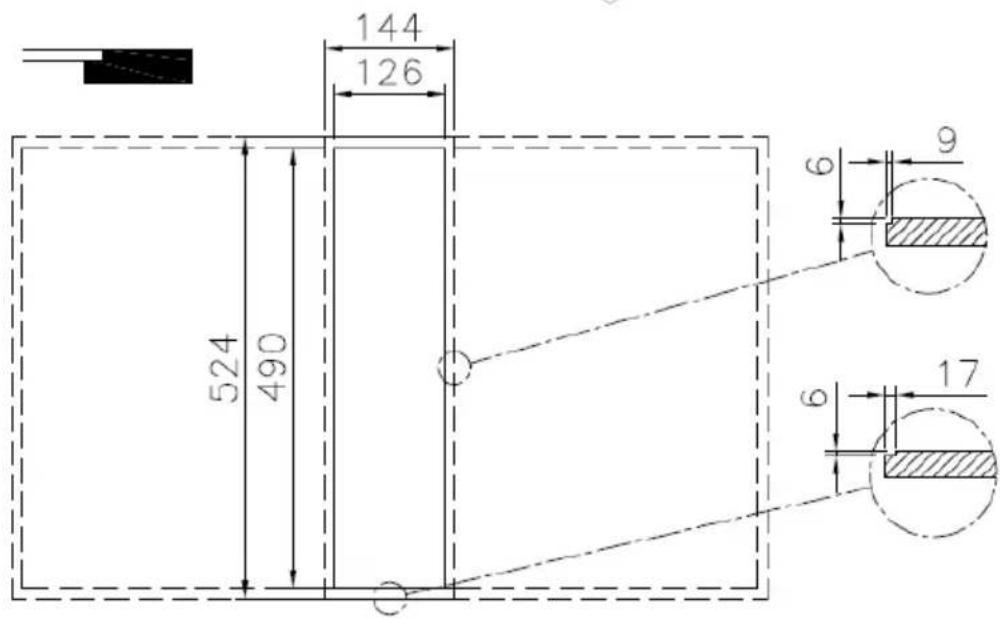

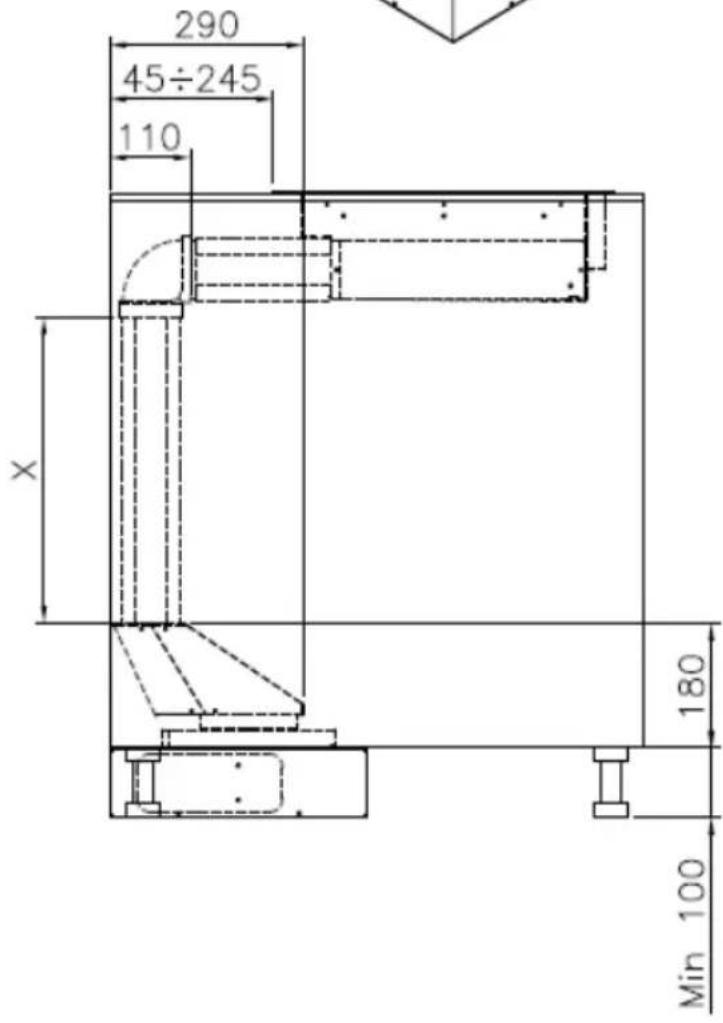

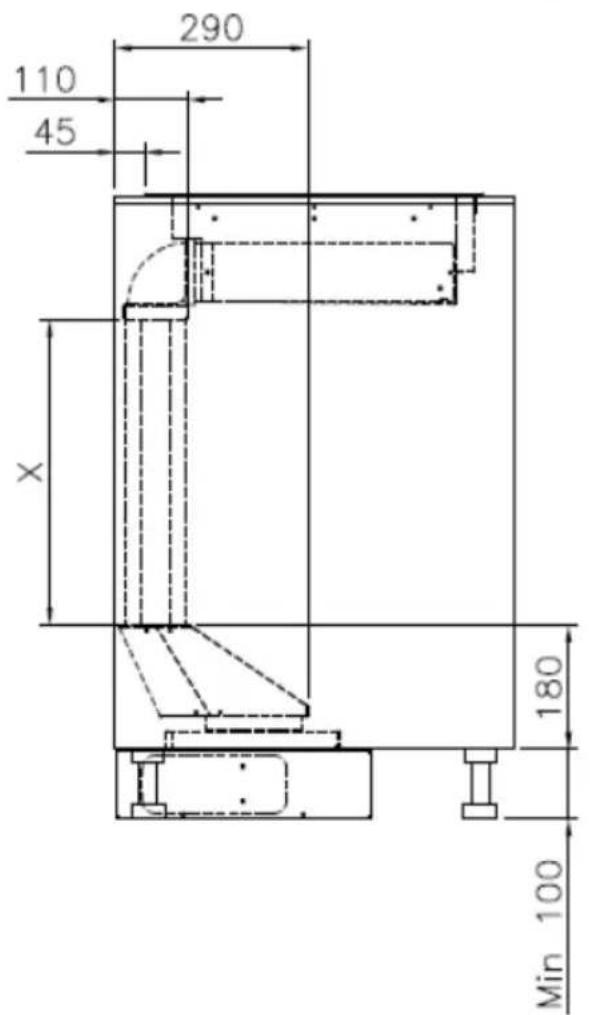

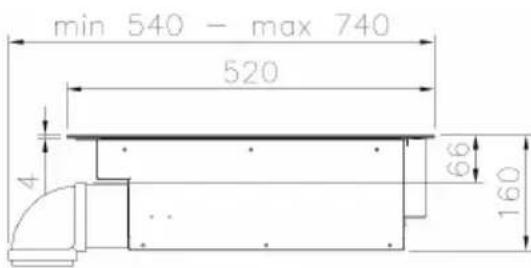

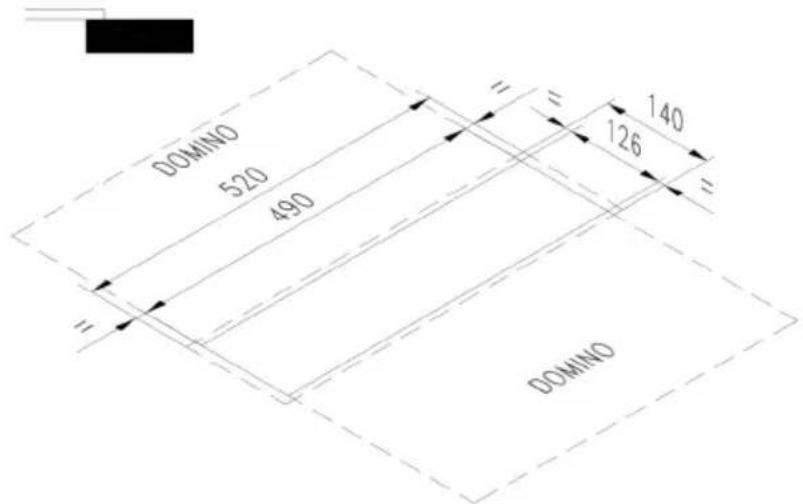

Die Abmessungen von Ausschnitt können der Abbildung unter entnommen warden (AGHTUNG! Ein loch domino-haube)

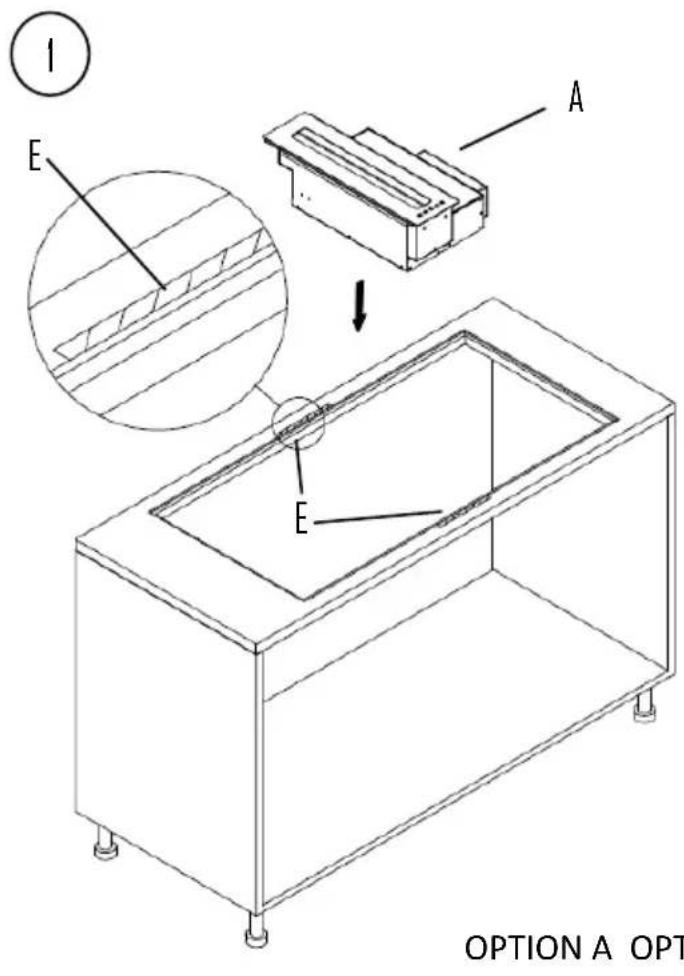

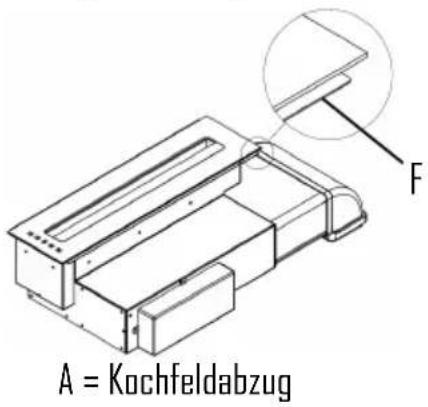

Aufsatzmontage der Einbaugeräte:

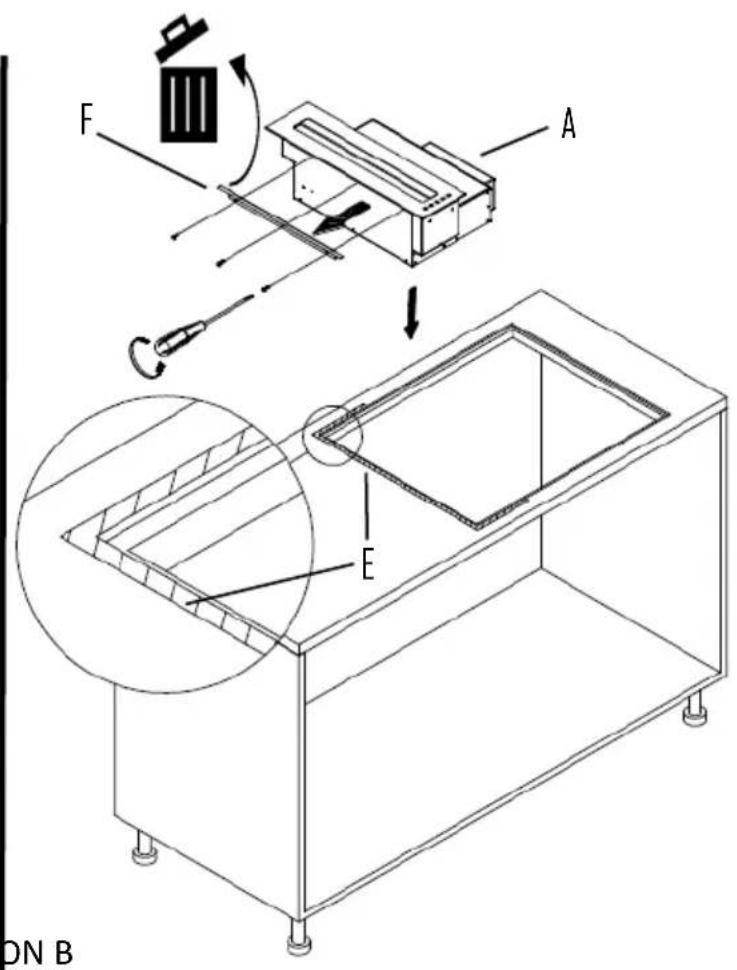

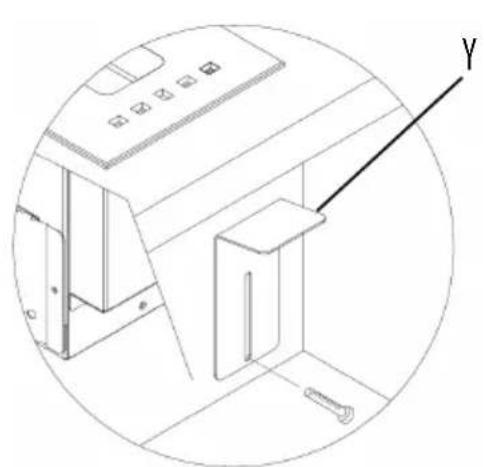

Flächenbündige Montageder Einbaugeräte:

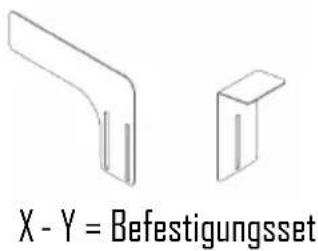

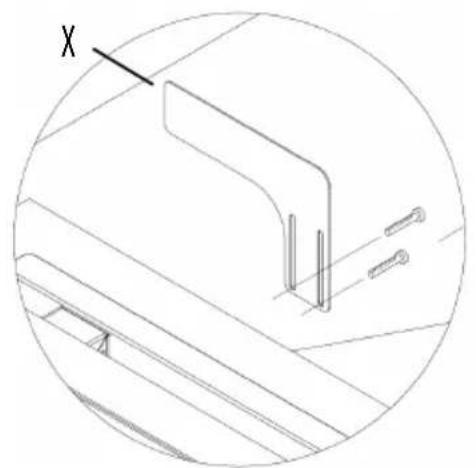

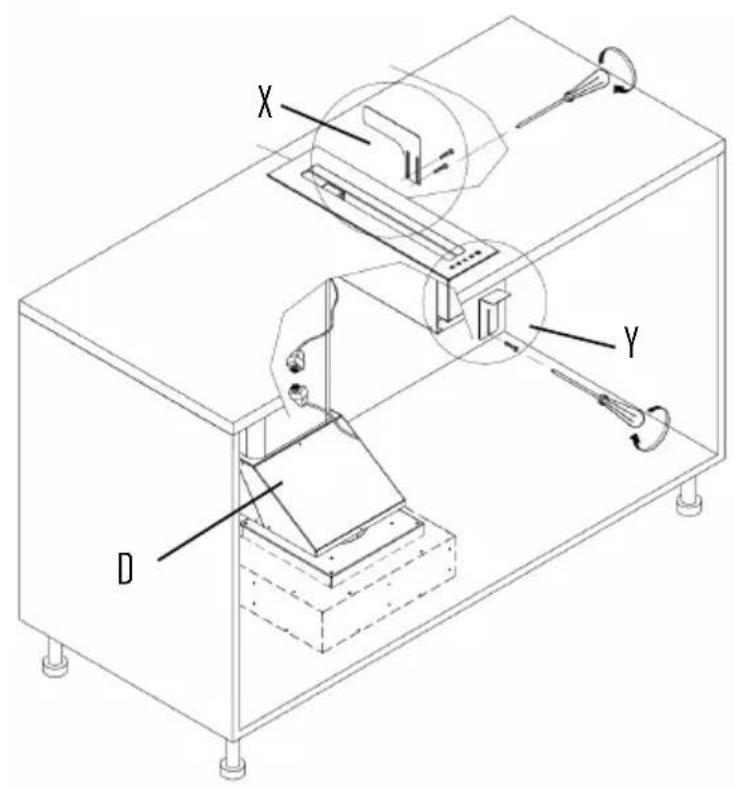

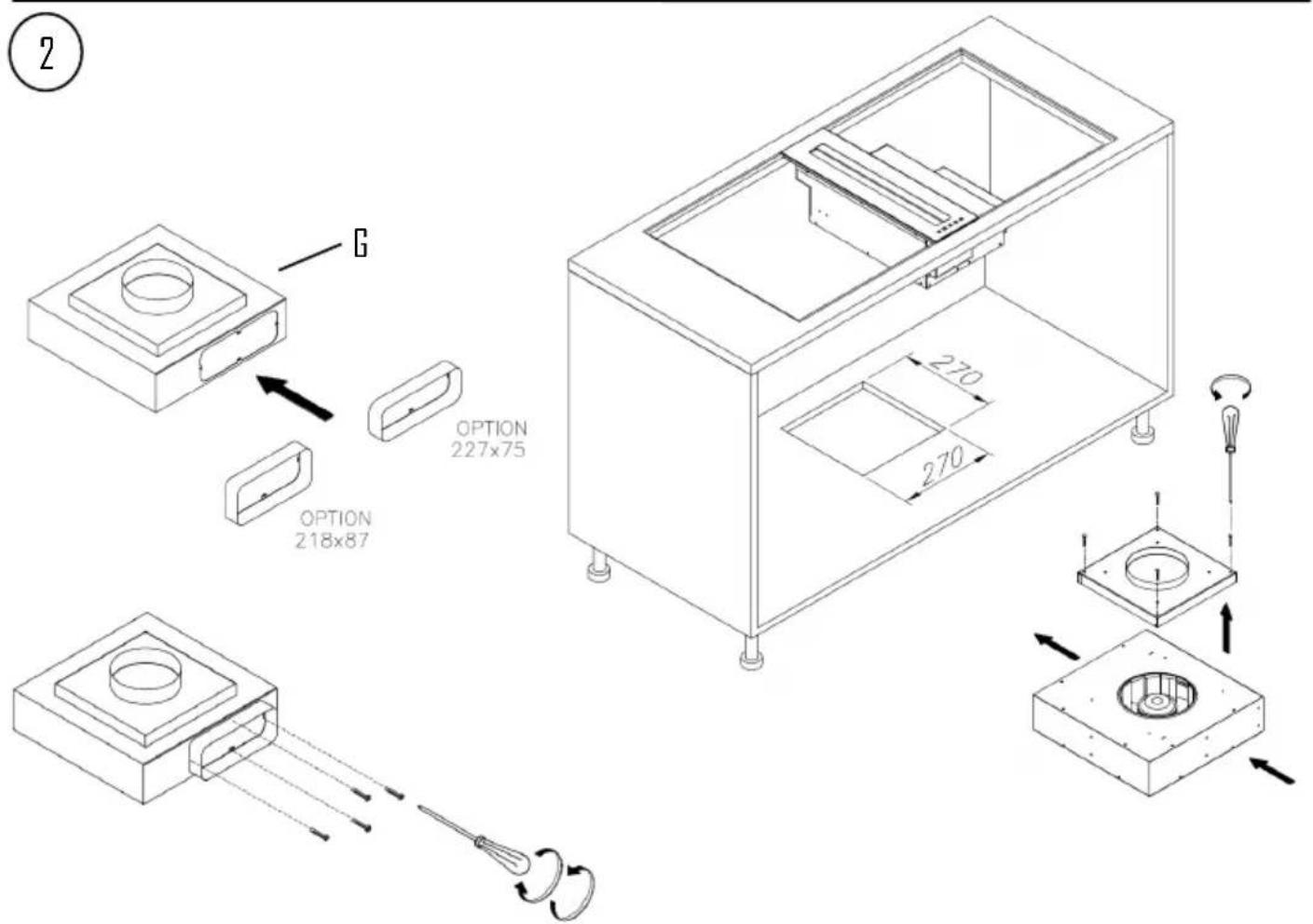

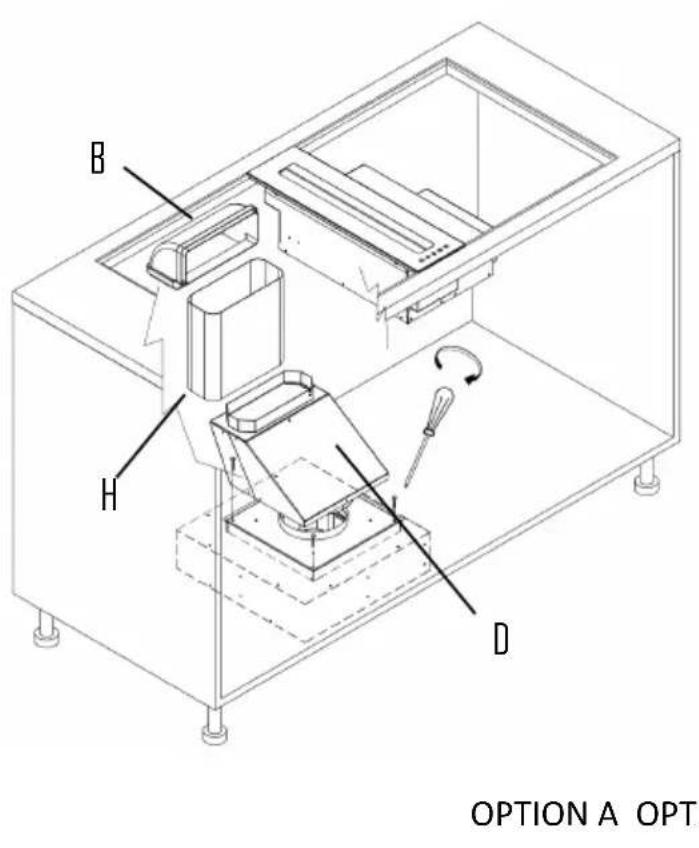

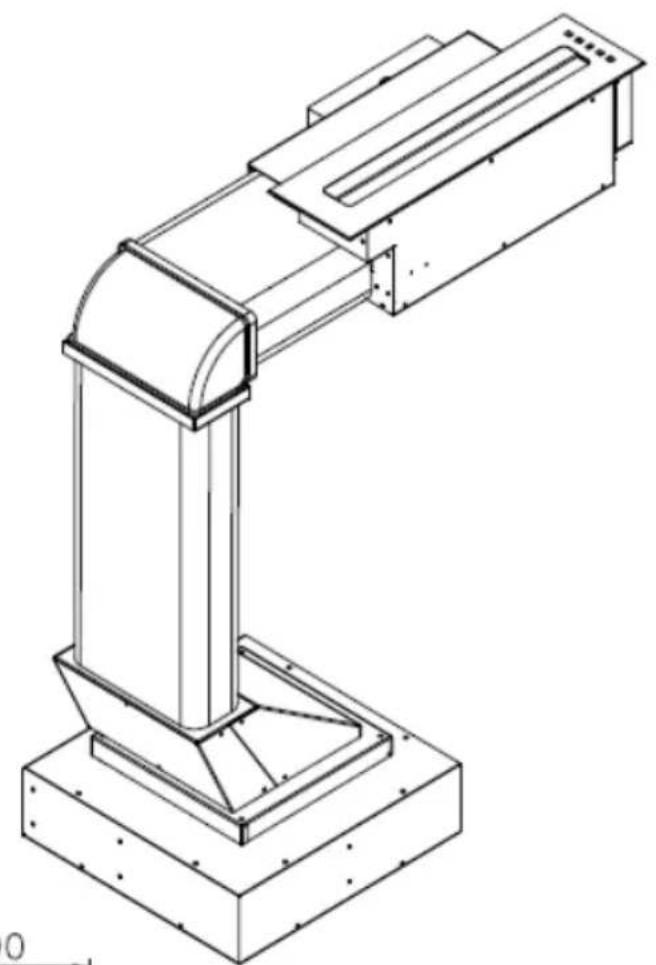

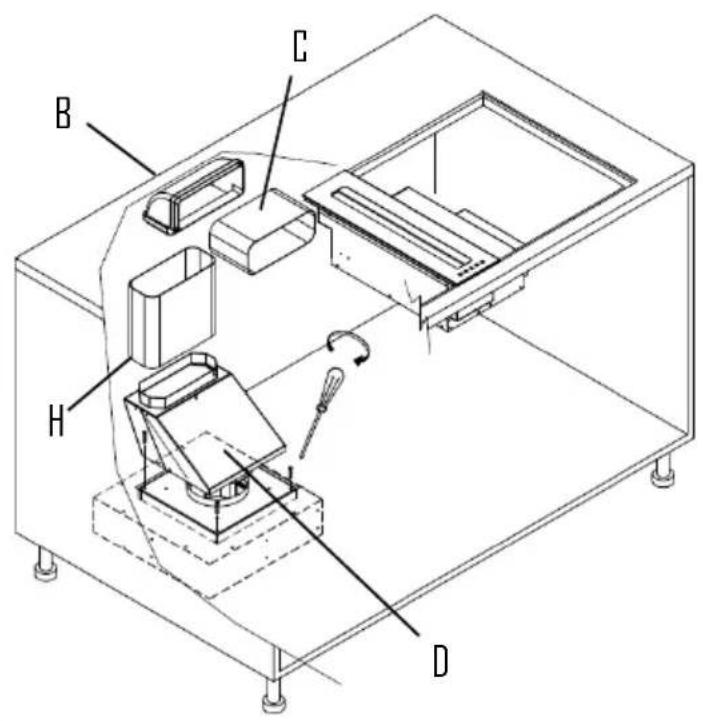

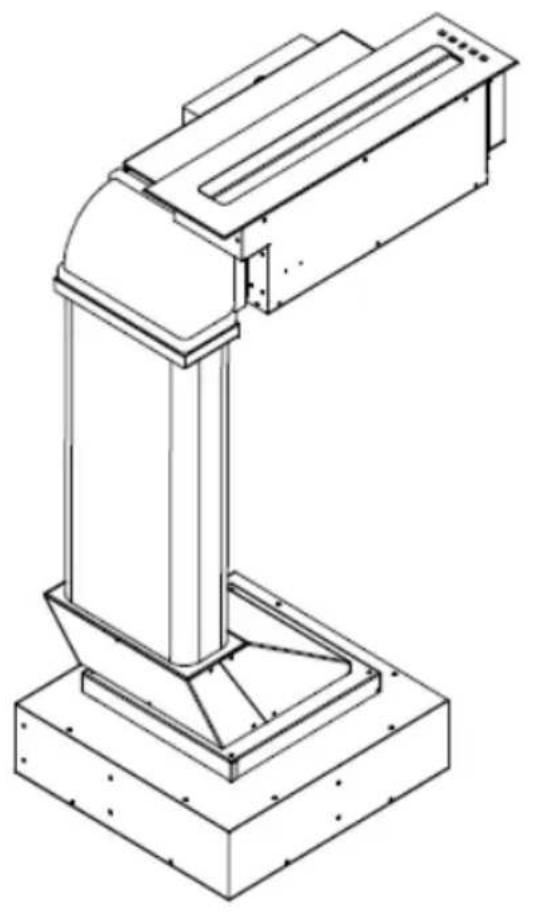

Bei der Montage der Abzugshaube, die mitgelieferte Zubehör verwenden und wie auf dem Informationsblatt dargestellt vorgehen.

B=KT4

D = Übergangsstück

C = Rechteckrohr 220x90x200

H = Rechteckrohr 220x90x650

DE-23

DE-24

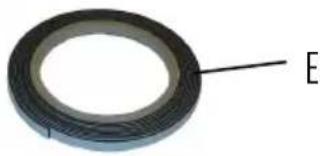

ACHTUNG: Alle Verbindungsstücke der Kanale müssen mit einem luftdichten Band (WIRD NICT MIT GELIEFERT) versiegt werden

4

STROMANSCHLUSS

Der Stromanschlussarf ausschließlich von einem qualifizierten Elektriker durchgefuhrt werden und muss unter Beachtung der am Installationsort geltenden Vorschriften erfolgen.

Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstimmt.

Sicherstellen, dass die elektrische Anlage unter Beachtung der geltenden Gesetzgebung und mit einer ordnungsmäßigen Erdung ausgeführrt worden ist. Das Stromkabel der Abzugshaube muss besonderss sorgfältig verlegt werden und darauf auf keinen Fall durch Lächer geführt werden, die keine Kabelführung haben. Wir das Gerät direkt an das Stromnetz angeschlossen, muss eine Vorrichtung vorgesehen werden, die eine Trennung vom Stromnetz, mit einem Öffnungsbstand der Kontakte, die eine komplette Abtrennung in den Zuständen der Überspannungskategorie III, entsprechend der Installationsvorschriften, erhöglich, gewährleistet. Der Stecker bzw. der allpolige Schalter muss bei installmentem Gerät zugänglich sein. Ist das Versorgungskabel beschädigt, muss es gegen ein neuen Spezialkabel oder gegen einen beim Hersteller bzw. beim Kundendienst erhältlichen Satz ausgewechselt werden. Es muss ein Kabel vom Typ H05VV-F mit Mindestquerschnitt 3 x 0,75mm² verwendet werden.

Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ordnungsmäßiges Funktionierend der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung.

STEUERUNG

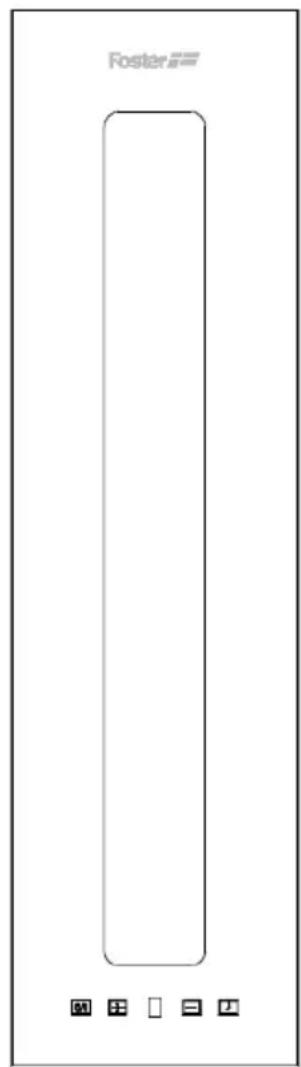

DIGITALE STEUERUNG

In der Ausführung mit digitaler Steuerung ist das Gerät mit vier Schaltflächen und einem Display ausgestattet, davon:

eine Schaltfläche zum Einsatzen der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.
zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit.
eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von 10 Minuten. Wenn der Timer eingeschaltet ist, blinkt die Zahl auf dem Display.

Sonderfunktionen:

Nach 100 Betriebsstunden beginnnt auf dem DISPLAY eine O oder der Buchstabe A zu blinken und zeigt an, dass die Metallfilter sauber gemacht werden müssen. Nach dem Saubermachen der Metallfilter den Betriebsstundenzahler auf Null stellen und dazu

die Schaltfläche TIMER bei abgeschalteter Abzugshaube 3 Sekunden lang drücken. Die Nullstellung vom Zähler wird durch die Anzeige eines Bindestrichs auf dem Display bei abgeschalteter Abzugshaube bestätigt.

GEBRAUCH UND WARTUNG

Vor Durchführung von Reinigungs- oder Wartungsarbeiten gleich welcher Art muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Hauptschalter der Abzugshaube auf O (OFF) stellen.

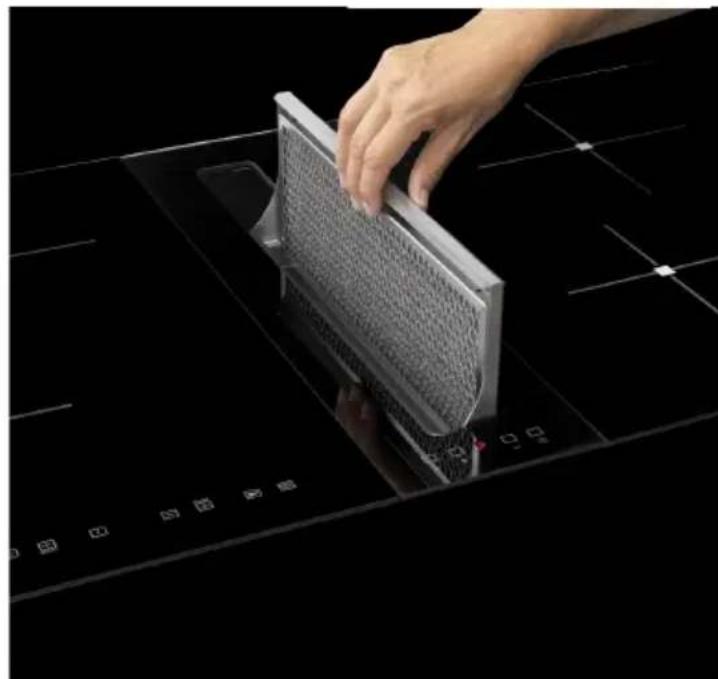

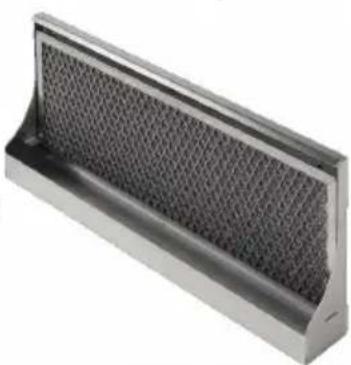

Reinigung der Metallfilter

Die Metallfilter der Abzugshaube mussen alle Monat mit weiß Wasser und einem milden Reinigungsmittel gewaschen werden, je nachdem wie oft die Abzugshaube benutzt wird. Die Filter erst dann wieder einsetzen, wenn sie vollständig getrocknet sind.

DE-29

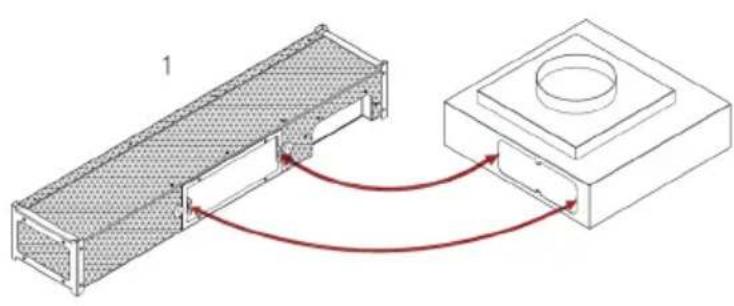

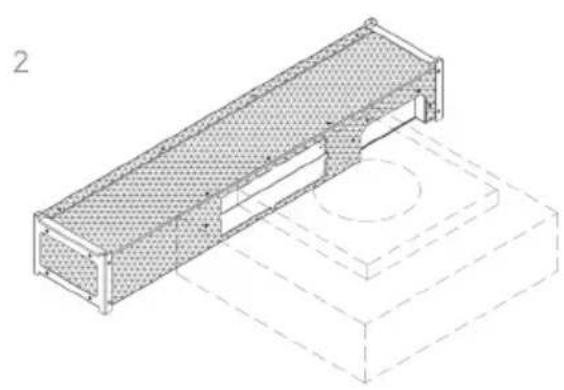

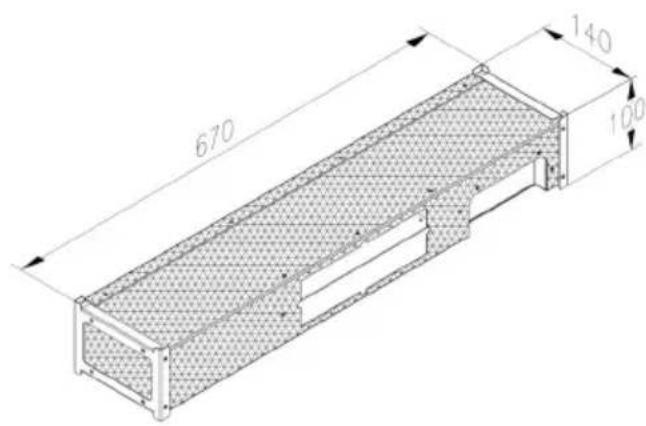

Kohlenstofffilter wahlfrei (9700903)

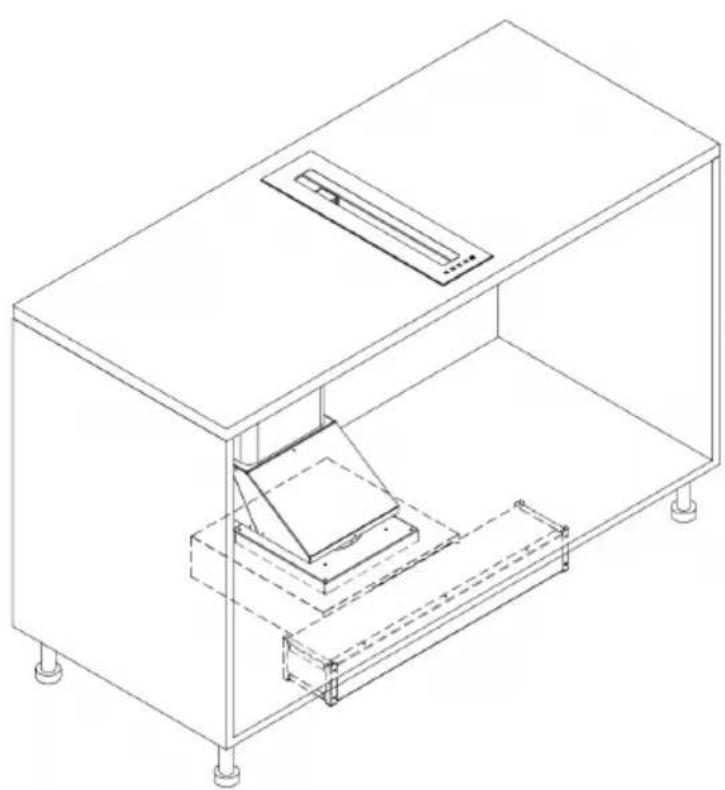

Wenn die Abzugshaube mit Filtersystem mit interner Rückführung benutzt wird, mussen Kohlenstofffilter verwendet werden (9700903). Die Aktivkohle in den Filtern halt die Kuchendünste zurück. Am Sockel muss eine Entlüftungsüffnung von mindestens 500cm² vorgesehen werden.

Reinigung der Abzugshaube

Regelmäβiges Reinigen der Oberflächen

erspart ein später muhevolles Entfernen von hartnckigen Verschmutzungen. Lackierte oder verkupperte Abzugshauben mit einem weichen Lappen und etwas warmem Wasser und neutralem Reinigungsmittel sauber machen. Es ist verboten, flüssigkeiten direkt auf die Abzugshaube zu schüten! Keine Scheuermittel verwenden! Keine aggressiven Produkte, chemischen Lösungsmittel oder Produkte auf Erdölbasis verwenden, da diese ülige Rückstände hinterlassen, die oxydieren oder polymerisieren können.

Der Hersteller ist nicht für Beeinträchtigungen vom Aussehen der Abzugshaube haftbar, die durch Nichtbeachtung der oben stehenden Hinweise entstanden sind.
