CD636050 - Dunstabzugshaube CONSTRUCTA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Constructa
Modell	CD636050
Verfügbare Breite	60 cm oder 90 cm
Gewicht (ca.)	15 bis 19,5 kg je nach Version
Betriebsart	Abluft- oder Umluftbetrieb (mit Aktivkohlefilter)
Saugleistung	3 Stufen (Einstellung über Schiebeschalter)
Beleuchtung	1 Glühlampe 40 W max, Fassung E14
Fettfilter	Metallfilter, spülmaschinengeeignet (Reinigung alle 8-10 Wochen)
Aktivkohlefilter	Optional für Umluftbetrieb, Wechsel ca. 1 Mal pro Jahr
Hauptmaterial	Edelstahl, Aluminium und Kunststoff
Installationsart	Wandmontage (Befestigung an der Wand)
Mindestmontagehöhe	550 mm über Elektrokochfeld, 650 mm über Gasherd
Durchmesser des Abluftrohrs	125 mm (Reduzierstück 100 mm im Lieferumfang)
Elektrischer Anschluss	Schutzkontaktsteckdose, 220-240 V (laut Typenschild)
Länge des Netzkabels	1,30 m
Mitgeliefertes Zubehör	Montageschablone, Reduzierstück 100 mm, Schrauben, Schornsteinverkleidung (2 Teile)
Pflege	Filter und Oberflächen regelmäßig mit nicht scheuernden Reinigungsmitteln reinigen
Sicherheit	Niemals ohne Fettfilter verwenden; Brandgefahr bei Überhitzung der Fette
Normen	Entspricht den CE-Bestimmungen zur Entstörung

Häufig gestellte Fragen - CD636050 CONSTRUCTA

Wie installiere ich die Dunstabzugshaube Constructa CD636050?

Die Installation sollte von einem Fachmann durchgeführt werden. Verwenden Sie die mitgelieferte Montageschablone, um die Position der Schrauben zu markieren. Halten Sie einen Mindestabstand von 550 mm über einem Elektrokochfeld und 650 mm über einem Gasherd ein. Befestigen Sie die Haube fest mit den passenden Dübeln an der Wand.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Spülmittel gereinigt werden. Eine Reinigung alle 8 bis 10 Wochen wird bei normalem Betrieb (1-2 h/Tag) empfohlen. Lassen Sie sie bei Handwäsche mehrere Stunden einweichen.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte bei normalem Betrieb etwa einmal pro Jahr gewechselt werden. Er ist erforderlich, wenn die Haube im Umluftbetrieb arbeitet. Verwenden Sie nur einen Original-Constructa-Filter, um optimale Leistung zu gewährleisten.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, es ist strengstens untersagt, die Haube ohne Fettfilter zu betreiben. Überhitzte Fette können sich entzünden und einen Brand verursachen. Der Filter hält Fettpartikel zurück und schützt das Gerät.

Wie wechsle ich die Glühlampe der Haube?

Trennen Sie zuerst die Haube vom Stromnetz. Entfernen Sie die Fettfilter, dann lösen Sie die Beleuchtungsabdeckung von oben. Ersetzen Sie die defekte Glühlampe durch eine mit max. 40 W, Fassung E14. Setzen Sie die Abdeckung und die Filter wieder ein.

Was ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand beträgt 550 mm bei Elektrokochfeldern und 650 mm bei Gasherden. Die Einhaltung dieser Abstände ist für die Sicherheit und einwandfreie Funktion unerlässlich.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb arbeiten, wenn sie mit einem Aktivkohlefilter ausgestattet ist. Dabei wird die angesaugte Luft gereinigt und zurück in die Küche geleitet. Sie können das komplette Montageset bei einem Fachhändler erwerben.

Wie schließe ich die Haube elektrisch an?

Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Die Haube wird mit einem Kabel von 1,30 m und einem Netzstecker geliefert. Schließen Sie sie an eine Schutzkontaktsteckdose an. Bei Festanschluss ist eine allpolige Trennvorrichtung vorzusehen.

Was tun bei Störung oder Fehlfunktion?

Kontaktieren Sie den Kundendienst von Constructa. Halten Sie die E- und FD-Nummern bereit, die sich auf dem Typenschild im Inneren der Haube (nach Entfernen des Filters) befinden. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie pflege ich die Edelstahloberflächen?

Verwenden Sie ein spezielles, nicht kratzendes Edelstahlpflegemittel. Reiben Sie immer in Polierrichtung. Vermeiden Sie Scheuerschwämme, chlorhaltige Reiniger, Natronlauge oder Säuren. Für Kunststoffoberflächen ein weiches Tuch mit mildem Glasreiniger verwenden.

BEDIENUNGSANLEITUNG CD636050 CONSTRUCTA

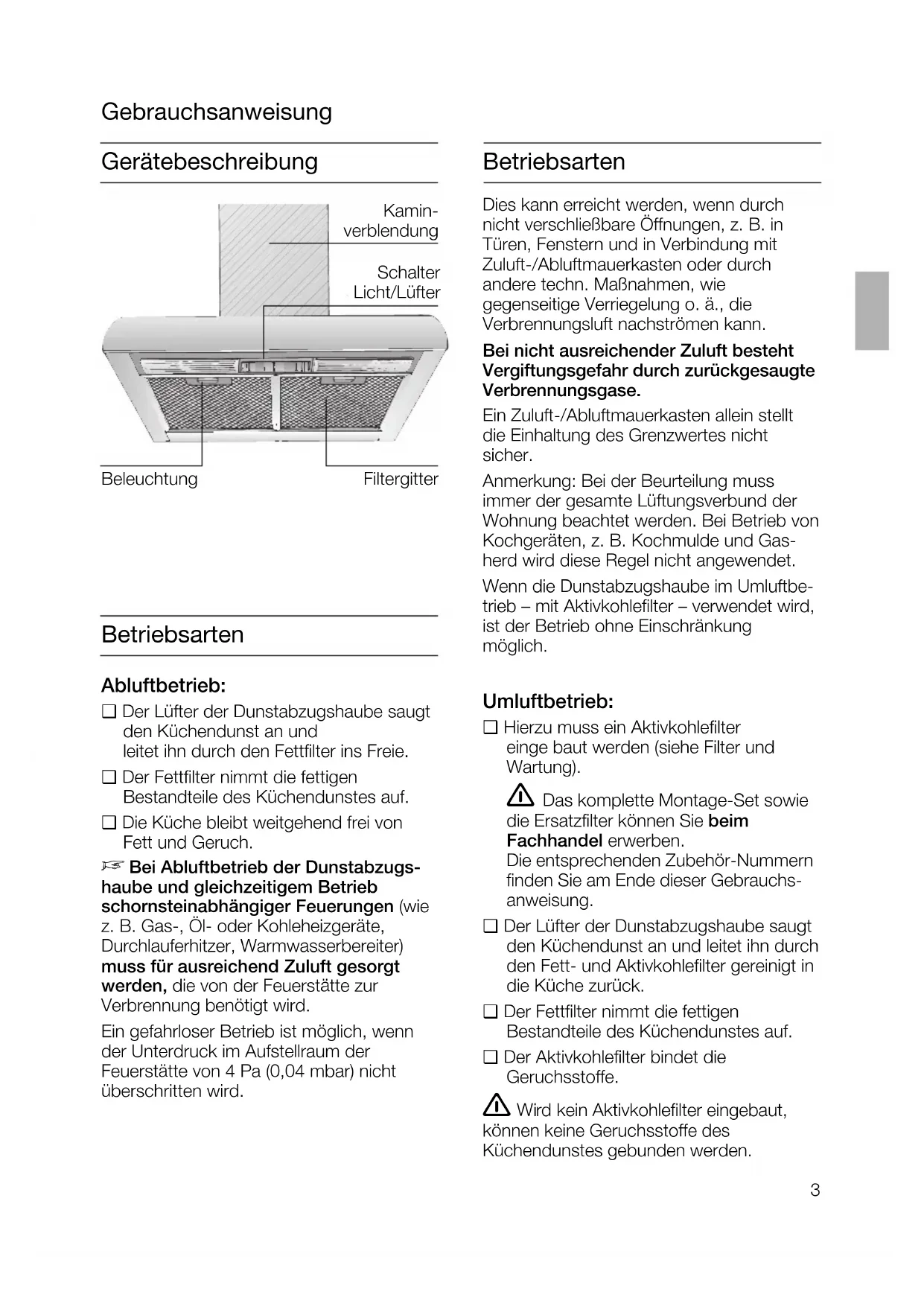

de Gebrauchs- und Montageanleitung

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

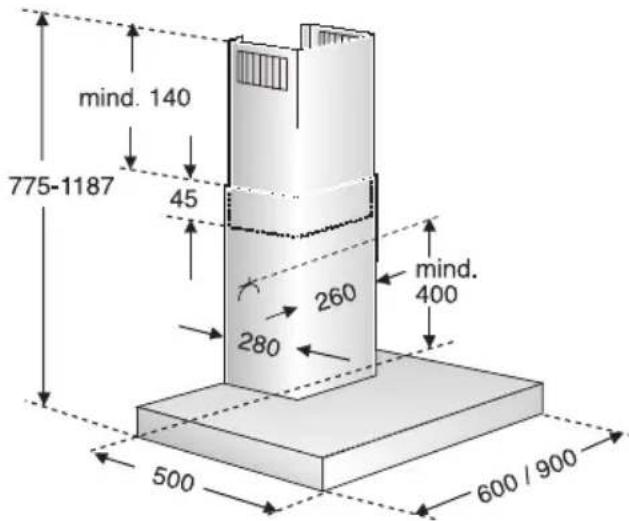

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter einge baut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs-anweisung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zusammen.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen für ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Bedieren der Dunstabzugshaube

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

Beleuchtung

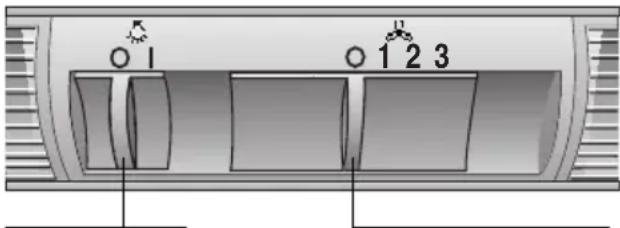

Lüfterstufen

Aus / Ein

Einschalten:

Schieben Sie den rechten Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

□ Schieben Sie den rechten Schiebeschalter auf 0 zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Beinormalembetrieb(taglich1bis2 Stunden)müssen die Metall-Fettfilter nach8bis10Wochen gereinigtwerden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.

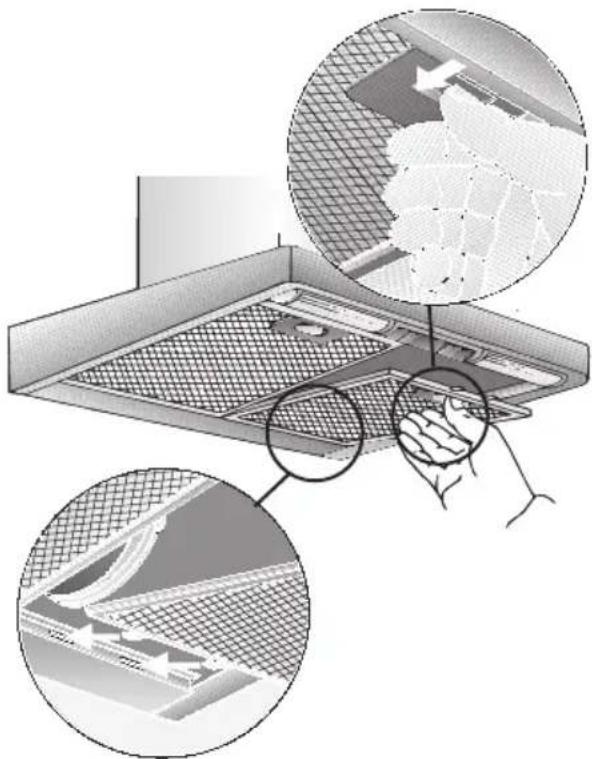

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche ein.
2. Bauen Sie die Fettfilter ein (siehe Ausund Einbau den Metall-Fettfilter).

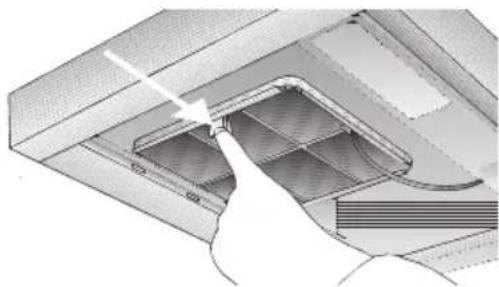

Ausbauen:

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche ein undnehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

Beinormalem Betrieb (tajlich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 1 x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehr).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge).
Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
  Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Rasten Sie die Lampenabdeckung von oben aus der Lichtleiste aus.

1. Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 40 Watt, Sockel E 14).

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Bauen Sie die Fettfilter wieder ein.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

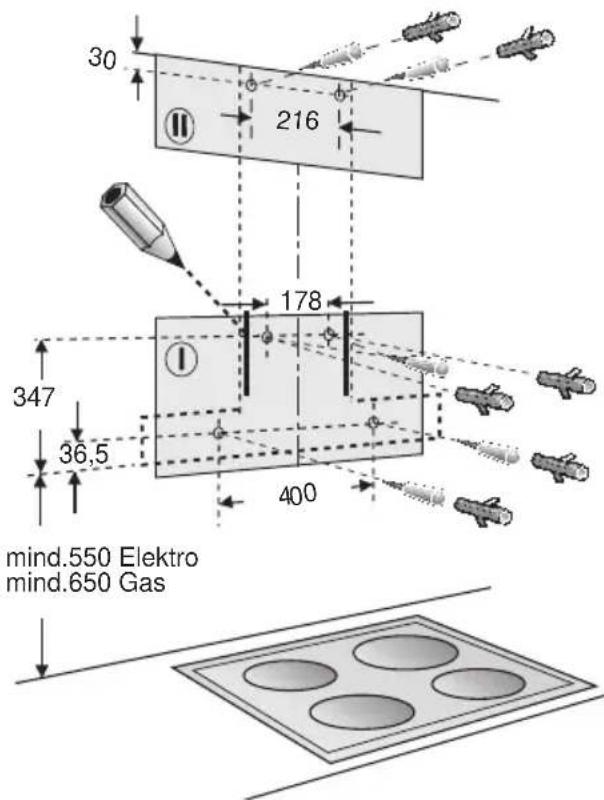

Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto grBoer ist die Mochigkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

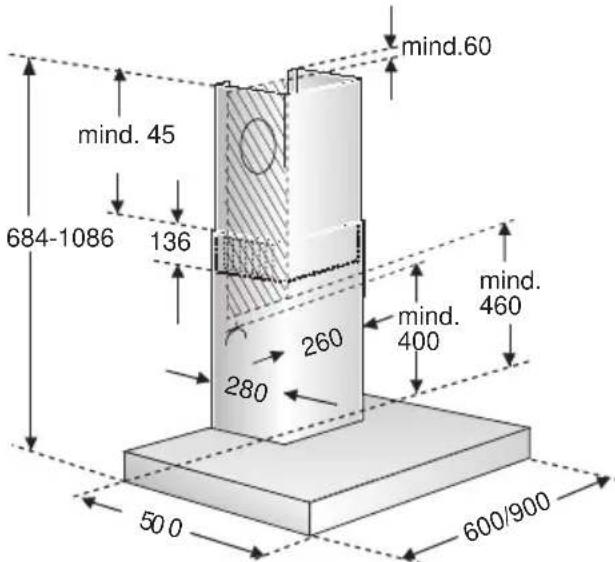

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstände von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Vor der Montage

Bei Abluftbetrieb sollte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

Rückstauklappe in den Luftstutzen einklipsen.

Die beiden Klappen müssen sich leicht federnd nach oben bewegen halten.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Rundrohre:

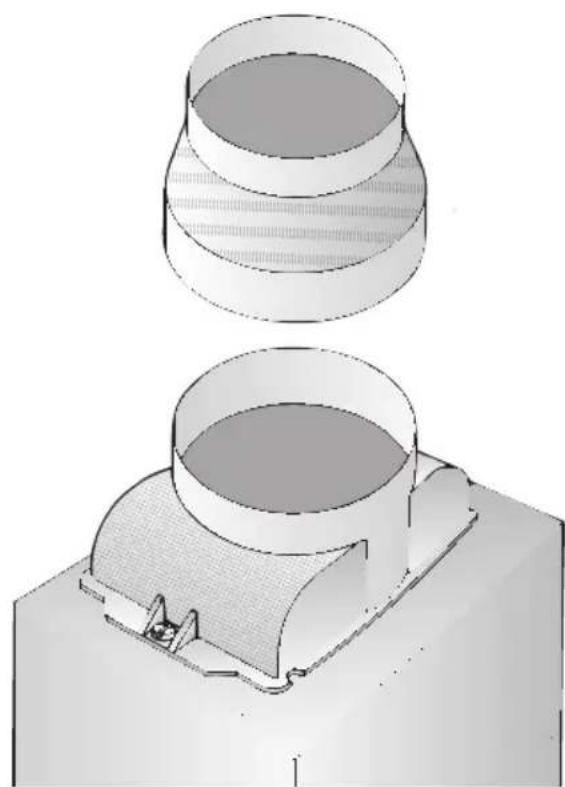

Wir empfehlen Innendurchmesser 125 mm,chodh mind. 100mm

Flachkanäle müssen einen gleichwertigen Innenuerschnitt wie Rundrohre haben.

Sie sollen den keine scharfen Umlenkungen haben.

100mmca.78cm
125 mm ca. 113 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr 125 mm:

Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr 100 mm:

Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und darüber das Abluftrohr anbringen.

Elektrischer AnschlussVor der Montage

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern\ finden Sie am Ende dieser Gebrauchs-anweisung.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dubei ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	15,060 cm	17,0
90 cm	17,5 19,5

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Die Dunstabzugshaubearf Nur an eine vorschriftsmäßiginstallierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

4 Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchs-anleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
4. 4 LÖcher für die Dunstabzugshaube und 2 LÖcher für die Kaminverblendung 8 mm bohren und Dübel wandbündige indrücken.

Hinweis: Achten Sie auf eventuell zumontierende Sonderzubehörteile.

1. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
2. Die beiden oberen Sechskant-schrauben bis auf ca. 5mm eindreten.
3. Dunstabzugshaube an den Schrauben einhängen.

Einbauen

1. Die beiden unteren Sechskantschrauben eindrehen.

Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Schutzfolie an den beiden Kaminverblendungen abziehen.
   Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

4. Die beiden Teile der Kaminverblendung ineinander schiben (Schlitze am oberen Teleskopitel nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.
   Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Den oberen Teil anheiten und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Mode d'emploi

Description de l'ordinateil
