BEDIENUNGSANLEITUNG Keystation 49 MK3 M-AUDIO

OUT verso qualsiasi periferica connessa. Per utilizzare l’uscita MIDI, selezionare Keystation USB MIDI Out come dispositivo MIDI di uscita nel sequencer.57 Benutzerhandbuch (Deutsch) Einführung Vielen Dank für den Kauf des Keystation 49 MK3. Wir von M-Audio wissen, wie wichtig Ihnen die Musik ist. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Performance so gut wie möglich zu unterstützen. Lieferumfang Keystation 49 MK3 USB-Kabel Software-Download-Karten Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Besuchen Sie m-audio.com, um die neueste Dokumentation, Systemanforderungen und andere Informationen über Ihr Produkt aufzurufen und herunterzuladen. Für zusätzlichen Produkt-Support besuchen Sie m-audio.com/support. Schnellstart Anschluss des Keyboards Da die Keystation-Keyboards für einen geringen Strom- und Spannungsverbrauch ausgelegt sind, ist die Verwendung eines externen Netzteils nahezu überflüssig. Wir empfehlen Ihnen, Ihr Keystation-Keyboard an den USB-Anschluss Ihres Computers bzw. an einen USB-Hub anzustecken. Verwenden Sie ein USB-Kabel, um die Keystation mit Strom zu versorgen, wenn Sie sie mit einem Computer verbinden, um Software-Synthesizer anzusteuern. Sie können die Keystation 49 MK3 auch mit Ihrem iPad verwenden, um unterstützte Musikproduktions-Apps zu steuern. Um Ihre Keystation 49 MK3 mit einem iPad zu verbinden, ist ein iPad Camera Connection Kit erforderlich, das im Apple Store verfügbar ist. Setup Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

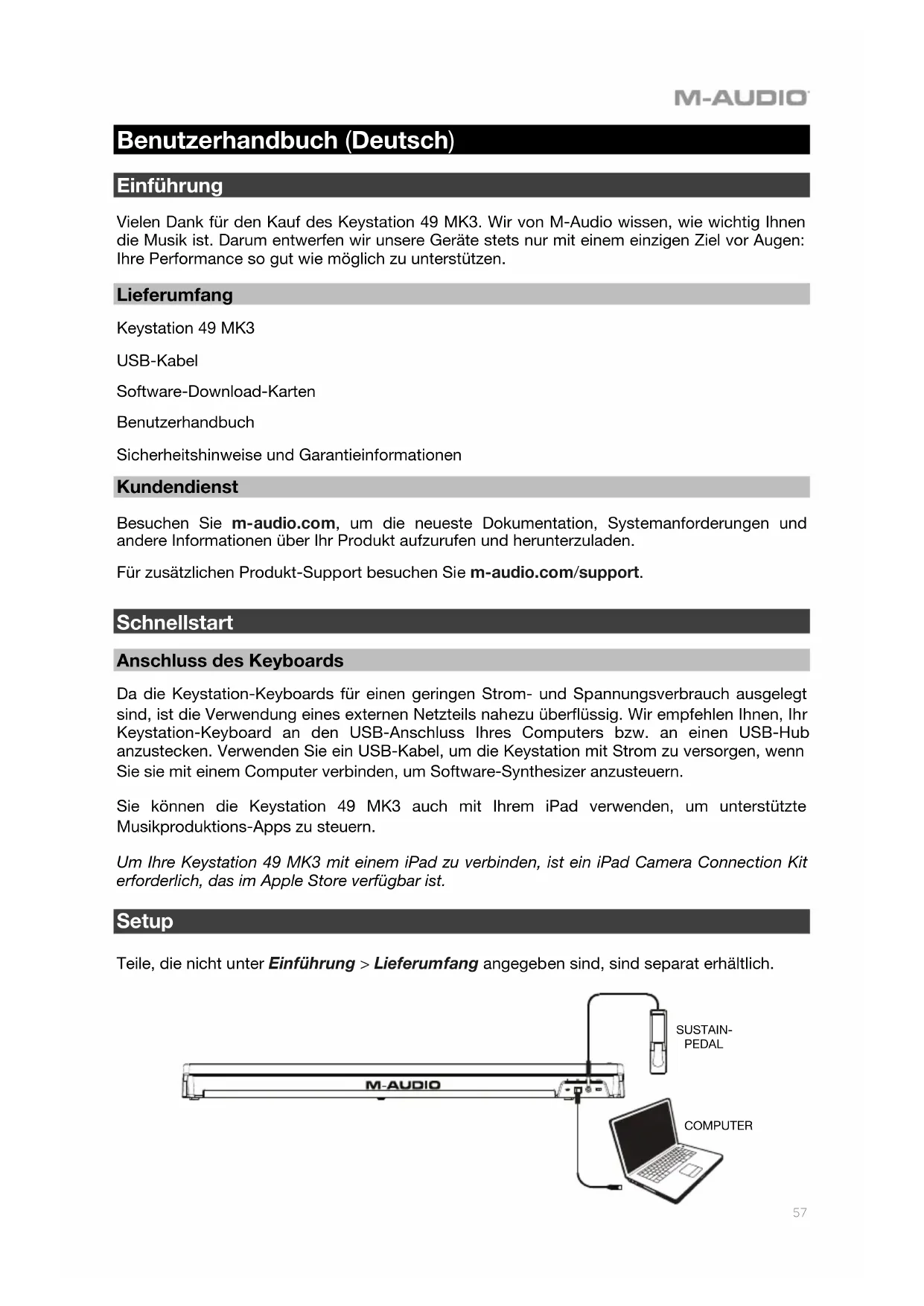

COMPUTER SUSTAIN-PEDAL58 Empfohlene Installation Pro Tools | First M-Audio Edition: Wir liefern Keystation 49 MK3 mit Pro Tools | First M-Audio Edition aus, damit Sie Ihre Musikproduktion gleich mit professioneller Software starten können. Registrieren Sie Ihren Keystation 49 MK3 zuerst auf m-audio.com und folgen den Installationsanweisungen von Pro Tools | First M-Audio Edition in Ihrem Benutzerkonto. Ableton Live Lite: Wir liefern Keystation 49 MK3 mit Ableton Live Lite aus, damit Sie Ihre Musikproduktion gleich mit professioneller Software beginnen können. Folgen Sie den Anweisungen auf der mitgelieferten Software-Download-Karte für die Installation von Ableton Live Lite. Virtuelle Instrumente: Folgen Sie den Anweisungen auf der Software-Download-Karte für die Installation der mitgelieferten Virtual Instrument Plugins. Nach der Installation werden die meisten DAWs die Virtual Instrument Plugins nicht automatisch laden. Um über Pro Tools | First M-Audio Edition und Ableton Live Lite auf die Virtual Instrument Plugins zuzugreifen, müssen Sie den Plugin-Ordner für die zu scannende Software auswählen: Pro Tools | First M-Audio Edition/AAX Plugin-Ordner: Windows (32-bit): C:\Programme (x86)\Gemeinsame Dateien\Avid\Audio\Plug-Ins Windows (64-bit): C:\Programme\Gemeinsame Dateien\Avid\Audio\Plug-Ins Mac: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

1. Navigieren Sie in das Menü Einstellungen.

2. Wählen Sie die Registerkarte Dateiordner. Klicken Sie unter Plug-In-Quellen auf

Durchsuchen und wählen den entsprechenden Plugin-Ordner aus.

3. Nach der Auswahl muss die Schaltfläche VST Custom Plug-In Folder verwenden

AKTIVIERT sein. Wenn dies nicht der Fall ist, klicken Sie zur Aktivierung auf die Schaltfläche.

4. Verlassen Sie das Menü Einstellungen.59

1. Verbinden Sie zuerst den Keystation 49 MK3 über das mitgelieferte USB-Kabel mit einem

freien USB-Port Ihres Computers und starten Sie Ableton Live Lite.

2. Öffnen Sie danach das Einstellungen-Fenster in Ableton Live Lite. Wählen Sie Ihr Audio-

Gerät in der Registerkarte Audio. Dies hängt von der verwendeten Audio-Schnittstelle ab. MAC: Wählen Sie Live > Einstellungen PC: Wählen Sie Optionen > Einstellungen

3. Wählen Sie die Registerkarte MIDI / Sync. Nehmen Sie im Abschnitt MIDI-Ports die

Einstellungen wie folgt vor: Neben Eingang: Keystation 49 MK3, aktivieren Sie die Taste Ein in den Spalten Track und Remote. Neben Ausgang: Keystation 49 MK3, aktivieren Sie die Taste Ein in den Spalten Track und Remote.

4. Wählen Sie oben im Fenster unter Bedienoberfläche aus der Dropdownliste in Reihe 1 die

Option MackieControl aus. Wählen Sie in der Spalte Eingang in Reihe 1 Keystation 49 MK3 (Port 2) aus. Stellen Sie sicher, dass im dritten Dropdownmenü in Reihe 1 unter Ausgang Kein eingestellt ist. Die Transportsteuerung (Wiedergabe, Stopp und Aufnahme) auf dem Keystation 49 MK3-Controller übernimmt nun die Steuerung entsprechend der Transportfunktionen in Ableton Live Lite. Darüber hinaus steuern die Richtungstasten auf dem Controller der Keystation-Serie nun die Auswahl der Tracks und das Triggern der Clips.

5. Schließen Sie das Fenster Einstellungen.

6. Suchen Sie in der Spalte Name rechts neben der Spalte Kategorien das Instrument oder

das Plug-In Ihrer Wahl. Klicken und ziehen Sie das Instrument auf eine MIDI-Spur in Ableton Live Lite, um das Instrument zu laden. Das Instrument kann nun mit Keystation 49 MK3 getriggert werden. Pro Tools | First M-Audio Edition Setup

1. Verbinden Sie zuerst den Keystation 49 MK3 über das mitgelieferte USB-Kabel mit einem

freien USB-Port Ihres Computers und starten Sie Pro Tools | First M-Audio Edition.

2. Öffnen oder erstellen Sie ein Projekt.

3. Wählen Sie das Setup-Pulldown-Menü und öffnen Sie MIDI-Eingabegeräte. Aktivieren

Sie die MIDI-Eingabe vom Keystation 49 MK3, indem Sie auf das Kästchen neben Keystation 49 MK3 klicken.

4. Wählen Sie das Setup-Pulldown-Menü und öffnen Sie Playback Engine. Wählen Sie Ihr

Audiogerät aus dem Playback Engine-Pulldown-Menü.

5. Um eine neue Instrumentenspur zu erstellen, wählen Sie das Pulldown-Menü Track und

6. Wählen Sie im Pulldown-Menü New die Option Stereo und dann Instrument Track.

7. Fügen Sie dem neu erstellten Track ein Insert hinzu, indem Sie in die Inserts A-E Ihres

Tracks klicken und Multichannel Plugin> Instrument auswählen und das Instrument auswählen, das Sie verwenden möchten, z. B. Xpand! 2 (Stereo). Das Plugin kann jetzt mit Keystation 49 MK3 getriggert werden. Hinweis: Windows-Benutzer benötigen entweder eine externe Soundkarte (z. B. M-Track 2X2) oder einen ASIO-Treiber mit niedriger Latenz.60 Erste Schritte Nach der Installation der Gerätetreiber müssen Sie Ihre MIDI-Software für Keystation konfigurieren. Bitte beachten Sie, dass Sie nach der Treiberinstallation bei Tastendruck noch keinen Sound hören werden, da über Keystation lediglich MIDI-Daten übertragen werden. MIDI-Daten beinhalten Informationen zur Art und Weise der Wiedergabe. Für die tatsächliche Soundwiedergabe müssen Sie Ihre Audiosoftware entsprechend konfigurieren. Im folgenden Abschnitt geben wir Ihnen ausführliche Hinweise zu den Konfigurationsoptionen, die Sie in Ihrer Audiosoftware vornehmen müssen. Im Abschnitt “MIDI-Geräte” Ihrer Audioanwendung sollte Keystation unter der Bezeichnung “USB Audio Device” (Windows 7, Windows 8) bzw. unter der Bezeichnung “Keystation 49 MK3” (sonstige Betriebssysteme) ausgewiesen sein. Genauere Hinweise zur Konfiguration entnehmen Sie bitte dem Benutzerhandbuch Ihrer Audioanwendung. Funktionen Oberseite

1. Keyboard: Die meisten weißen und schwarzen

Tasten auf der Keystation sind beschriftet. Wenn Sie sich im Menü Erweitert befinden, können Sie durch Drücken einer der beschrifteten Tasten Sonderfunktionen aktivieren und so den MIDI- Kanal einstellen, transponieren und Programmwechsel senden.

2. Oktavtasten: Wenn Sie die Oktaventaste "+"

einmal drücken, erlischt die LED oberhalb der Oktaventaste "-", was anzeigt, dass die Oktave der Tastatur nun nach oben verschoben wurde. Bei erneutem Drücken der Octave Up-Taste (“+”) werden die Noten zwei Oktaven höher gesetzt, usw. Mit den Octave Up & Down-Tasten können Sie das Keyboard insgesamt 4 Oktaven nach oben oder unten transponieren. Um die Oktave nach unten zu verschieben, drücken Sie die Oktaventaste "-". Sie werden feststellen, dass die LED oberhalb der Oktave "+" erlischt. nur die LED über der Octave Down-Taste (“-”) leuchtet, werden alle Noten eine Oktave niedriger wiedergegeben. Wenn nur die LED über der Octave Up-Taste (“+”) leuchtet, werden alle Noten eine Oktave höher wiedergegeben. Die LEDs der Oktaventasten "+" und "-" ändern die Farbe, wenn Sie mehr als eine Oktave nach oben oder nach unten springen. Über gleichzeitiges Drücken der Octave Up & Down-Tasten setzen Sie das Keyboard auf die urprüngliche Oktavlage zurück. In diesem Falle leuchten beide LEDs. Die Oktaventasten “+” und “-” können zugewiesen werden, um eine von sieben möglichen MIDI-Funktionen zu steuern. (Siehe Erweiterte Funktionen für weitere Informationen.)

3. Pitchrad: Mit dem Pitchrad können Sie die Tonhöhe einzelner Noten während des

Spielens verändern. So können Sie Sounds erzeugen, die normalerweise nicht mit Keyboard-Klängen assoziiert werden — zum Beispiel Gitarrenriffs. In welchem Umfang Sie die Tonhöhe verändern können, hängt von Ihrer Soundquelle ab. Normalerweise wird der Bereich von zwei Halbtönen beansprucht; potentiell sind jedoch Tonerweiterungen bis zu zwei Oktaven höher oder niedriger möglich.

4. Modulationsrad: Mit dem Modulationsrad können Sie den Klang während des Spielens

in Echtzeit modulieren. Diese Funktion wurde ursprünglich für elektronische Keyboardinstrumente entwickelt, um den Performern die Möglichkeit der Einführung von akustischen Effekten wie zum Beispiel Vibratos zu geben. Das Modulationsrad ist absolut MIDI-fähig.

5. Lautstärke-Slider: Über den Lautstärke-Slider werden normalerweise MIDI-Befehle zur

Regelung der Tonlautstärke gesendet. Sie können dem Slider allerdings auch für andere Kontrollfunktionen wie Pan (Balance), Attack, Reverb, Chorus, uvm. programmieren. Weitere Informationen hierzu entnehmen Sie bitte dem Abschnitt Erweiterte Funktionen.

6. Funktionstaste: Über die Funktionstaste erhalten Sie Zugriff auf die erweiterten

Funktionen Ihres Keystation-Keyboards. Durch Drücken der Taste setzen Sie das Keyboard in den Edit-Modus. Danach können Sie die gewünschten Funktionen auswählen und die entsprechenden Daten eingeben. Im Bearbeitungsmodus werden die schwarzen Tasten auf dem Keyboard zur Auswahl von Funktionen verwendet, während die weißen Tasten zur Dateneingabe, Kanalauswahl und DAW-Auswahl dienen. Die LED über dem Taster zeigt an, ob der Edit-Modus aktiviert oder deaktiviert ist. Im Edit-Modus werden die Funktionen über die schwarzen Tasten des Keyboards ausgewählt. Über die weißen Tasten geben Sie die Daten ein und wählen die Kanäle aus. Die Tastatur wird den Modus Bearbeiten verlassen, sobald eine Funktion ausgewählt oder wenn die Taste Erweitert, ABBRECHEN oder ENTER gedrückt wird (die LED oberhalb der Funktionstaste erlischt). Nach Verlassen des Edit-Modus steht die Tastatur wieder für die Tonerzeugung zur Verfügung. Hinweis: Lesen Sie den Abschnitt Erweiterte Funktionen für weitere Informationen.

7. Richtungstasten: Diese Tasten können die Protokolle von MIDI, Mackie Control

verwenden, um bestimmte Funktionen in Softwares zu steuern, die diese unterstützen. Bitte beachten Sie den Abschnitt Richtungstasten und Transport-Tasten im Kapitel Erweiterte Funktionen für nähere Informationen.

8. Transport-Tasten: Diese Tasten können die Protokolle von MIDI, Mackie Control oder

HUI verwenden, um bestimmte Funktionen in Softwares zu steuern, die diese unterstützen. Bitte beachten Sie den Abschnitt Richtungstasten und Transport-Tasten im Kapitel Erweiterte Funktionen für nähere Informationen.62 Rückseite

1. Kensington Lock: Verwenden Sie

diesen Anschluss, um ein Sicherheitskabel am Gerät anzubringen.

2. Ein-/Ausschalter: Der USB-Anschluss

versorgt das Keyboard mit Strom und übermittelt MIDI-Daten, wenn es mit einem Computer verbunden ist, um einen Software-Synthesizer oder MIDI-Sequenzer zu triggern.

3. Anschluss für Sustain-Pedal: Dieser Anschluss ist für ein Sustain-Pedal vorgesehen

(separat erhältlich). Wird das Pedal betätigt, so wird es den von Ihnen gespielten Ton halten, ohne dass Sie die Tasten gedrückt halten müssen. HINWEIS: Für realistische Pedalbetätigung bietet sich das SP-2 an. Das SP-2 ist das umschaltbare Sustain-Pedal von M-Audio, das an den Sustain-Pedal-Eingang von Keystation 49 MK3 angeschlossen werden kann.

HINWEIS: Die Polarität des Sustain-Pedals wird automatisch ermittelt, sobald Keystation eingeschaltet wird. Standardmäßig wird davon ausgegangen, dass das Sustain-Pedal auf "AUS" (nicht gedrückt) steht. Deshalb sollten Sie das Pedal beim Einschalten des Keyboards nicht betätigen, denn andernfalls wird es verkehrt betrieben, was zur Folge hat, dass die Noten gehalten werden, wenn das Pedal nicht gedrückt wird. HINWEIS: Mit der Pedalfunktion können Sie, wie beim Klavier, die Länge des gespielten Tons verändern, ohne dass Ihre Hände zum Einsatz kommen. Wenn Sie mit einem Fußpedal arbeiten möchten, können Sie dieses an den für Fußpedale vorgesehenen Anschluss anstecken. Pedalfunktion und Polarität werden automatisch beim Einschalten des Keyboards erkannt. Wenn Sie Polarität und Funktion verändern wollen, halten Sie das Pedal beim Einschalten des Keyboards einfach in der gewünschten Funktion (mit oder ohne aufgesetztem Fuß).

4. Netzschalter - Schaltet Keystation ein oder aus.

Erweiterte Funktionen Die beiden Up & Down-Tasten für die Veränderung der Oktavlage (siehe Abschnitt “Oktavtasten”) können zusätzlich für die Steuerung der MIDI-Funktionen genutzt werden. Über Die ersten 7 schwarzen Tasten können sie die gewünschte Spezialfunktion für die Octave Up & Down-Tasten auswählen. Für manche dieser Funktionen können allerdings keine Werte unter 0 gesendet werden. Unabhängig von der zugewiesenen Funktion bleiben die beiden über den Tasten befindlichen LEDs erleuchtet. Wenn Sie die Funktion umprogrammieren wollen gehen Sie wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie dann diejenige schwarze Taste, deren Funktion Sie auswählen wollen.

Sobald die Funktion per Tastendruck ausgewählt ist, wird der Edit-Modus beendet und Sie können das Keyboard erneut zur Tonwiedergabe nutzen. Octave Shift Up & Down-Tasten Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren. Drücken Sie dann entweder die Octave Up-Taste (“+”), um die Töne eine Oktave höher wiederzugeben oder die Octave Down-Taste (“-”), um den Oktavbereich nach unten hin zu erweitern. Mit jedem Tastendruck wird die Tonhöhe um eine Oktave verändert. Die Standardeinstellung der Oktavhöhe ist “0”. Sie wird aktiviert, sobald Sie das Keyboard einschalten. In dieser Einstellung sind die beiden über den Tasten befindlichen LEDs erleuchtet. Um die Up & Down-Tasten für eine andere Funktion zu programmieren, gehen Sie wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste “OCTAVE”. Damit wird der Edit-Modus deaktiviert. Mit

Ausnahme von CC wird der Bearbeitungsmodus beendet, sobald Sie die Funktion ausgewählt haben, und Sie können sofort wieder Noten spielen.64 So geht’s:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Zur Einstellung eines höheren Oktavbereichs drücken Sie die schwarze Taste OCTAVE

+. Im Edit-Modus entspricht diese Taste der Funktion “OCTAVE +”, d.h. der Tonbereich wird eine Oktave erhöht. Drücken Sie die Taste so oft, wie der Oktavbereich erhöht werden soll (bis zu 3 Mal). Zur Einstellung eines niedrigeren Oktavbereichs drücken Sie die schwarze Taste entspricht OCTAVE -. Im Edit-Modus entspricht diese Taste der Funktion “OCTAVE -”, d.h. der Tonbereich wird eine Oktave herabgesetzt. Drücken Sie die schwarze Taste, die für "OKTAVE 0" steht, um die Verschiebung der Oktaven auf 0 zurückzusetzen.

3. Wenn Sie Ihre Oktaventransponierung gewählt haben, drücken Sie "ENTER", um Ihre

Oktave auszuwählen und den Modus Bearbeiten zu verlassen. Wenn Sie Abbrechen oder Erweitert auswählen, wird die Auswahl verworfen und der Modus Erweitert beendet. Control Change Folgen Sie zur Zuweisung der Oktave/Daten-Tasten zum Senden von Control Change- Nachrichten, die ein- und ausgeschaltet werden können, diesen Schritten:

1. Drücken Sie die Taste Advanced, um in den Bearbeitungsmodus zu wechseln.

2. Drücken Sie die schwarze Taste mit der Aufschrift “CC” (Eb3).

3. Verwenden Sie die Tasten G4-B5 zur numerischen Dateneingabe, um die Control

Change-Ziffer einzugeben, die den Tasten +/- zugewiesen wird.

4. Das Gerät überträgt die zugewiesenen MIDI Control Change-Nachrichten, die ein- und

ausgeschaltet werden können (einmal Drücken Ein, erneutes Drücken Aus).

Die Oktave +/--Tasten können auch vorrübergehende MIDI Control Change-Nachrichten senden. Um den Oktave-/Daten-Tasten vorrübergehende MIDI Control Change-Nachrichten zuzuweisen, folgen Sie diesen Schritten:

1. Drücken Sie die Taste Advanced, um in den Bearbeitungsmodus zu wechseln.

2. Drücken Sie zweimal auf die schwarze Taste mit der Aufschrift “CC” (Eb3).

Hinweis: Die Advanced-LED blinkt, wenn den +/--Tasten eine vorrübergehende CC- Nachricht zugewiesen wird.

3. Verwenden Sie die Tasten G4-B5 zur numerischen Dateneingabe, um die Control

Change-Ziffer einzugeben, die den Tasten +/- zugewiesen wird.

4. Das Gerät überträgt die zugewiesenen MIDI Control Change-Nachrichten, die ein- und

ausgeschaltet werden können (einmal Drücken Ein, erneutes Drücken Aus).65 Transponierung In bestimmten Fällen werden Sie die Höhe der am Keyboard generierten Töne nur um ein paar Halbtöne verändern wollen. Hierzu können Sie die Pitch-Funktion des Keystation-Keyboards nutzen — zum Beispiel, wenn Ihr begleitender Sänger Schwierigkeiten mit den hohen Tönen hat. Das Transponieren funktioniert genau wie das Verändern einer Oktave, beim Transponieren können die Töne jedoch um +/- 12 Halbtöne verschoben werden. Sie kann wie folgt aktiviert werden: entweder über die Octave Up & Down-Tasten oder über die schwarzen Keyboardtasten “TRANSPOSE -”, “TRANSPOSE 0” und “TRANSPOSE +” entsprechen. Wenn Sie die Octave Up & Down-Tasten für die Transponierung verwenden wollen, gehen Sie wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie dann die schwarze Taste TRASPOSE, welche für die Funktion

“TRANSPOSE” programmiert ist. Danach wird der Edit-Modus beendet.

3. Wenn Sie nun die Octave Up-Taste (“+”) drücken, können Sie hören, wie der Ton

4. Drücken Sie die “-”-Taste, um das Keyboard einen Halbton nach unten zu

5. Drücken Sie “- ” und “+” zusammen, um die Transposition zu beenden.

Kanal Mit Keystation verfügen Sie über 16 MIDI-Kanäle für das Senden von MIDI-Daten. Bitte beachten Sie jedoch, dass einige MIDI-Geräte und MIDI-Anwendungen die MIDI-Daten des Keyboards nur über einen bestimmten Kanal empfangen können. In diesem Fall können Sie den Sendekanal wie folgt einstellen:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die dem zugeordneten Kanal (D2-E4) entsprechende Taste.

Wenn ein MIDI-Gerät zum Beispiel nur auf Kanal 10 empfangen kann, drücken Sie die Funktionstaste und anschließend Kanal 10 auszuwählen. Sie können den Sendekanal auch den Octave Up & Down-Tasten (“+” oder “-”) zuweisen. Nach der Programmierung des Sendekanals können Sie die Kanaleinstellung über die Octave Up & Down-Tasten (“+” oder “-”) schrittweise ändern. Sobald Kanal 16 erreicht ist, wird durch erneutes Drücken der Octave Up-Taste wieder Kanal 1 ausgewählt. Um die Auswahl auf Kanal 1 zurückzusetzen, drücken Sie einfach die Octave Up & Down-Tasten gleichzeitig.66 Program Change Mittels Program Change-Befehlen können Sie zwischen verschiedenen Instrumenten und Stimmen wechseln. Hier ein Beispiel: Sie wollen Ihr aktuelles Instrument durch einen Bass ersetzen. Hierzu können Sie den Program Change-Befehl “32” senden, der aus der General MIDI Instrumentenliste einen Acoustic-Bass-Sound. Es gibt zwei Methoden, Program Change- Befehle auszuwählen: Aufsteigender / Absteigender Program Change:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie auf die schwarze Taste mit der Aufschrift “PROGRAM”.

3. Jetzt können Sie das Programm über die Octave Up & Down-Tasten ändern.

4. Drücken Sie Octave Up-Taste und spielen Sie die Tastatur, bis Sie das gewünschte

Instrument gefunden haben. Diese Methode ist nützlich, wenn Sie durch die verschiedenen Instrumente blättern, um herauszufinden, welcher Sound klanglich am besten zu Ihrem Song passt. Direkter Program Change:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste entspricht der PGM #.

3. Drücken Sie nacheinander die Tasten “3”, “2”, und “ENTER” ein. Ihr Keyboard ist nun

eingerichtet, den Bass-Sound 32. Diese Methode ist nützlich, wenn Sie - wie in diesem Fall - eine bestimmte Nummer auswählen möchten. Wenn Sie den Program Change über die Octave Up & Down-Tasten veranlassen. Durch gleichzeitiges Drücken der Octave Up & Down-Tasten wird das Keyboard auf Programm “0” (Konzertflügel) zurückgesetzt. Bank LSB und Bank MSB Program Change ist der am häufigsten verwendete Befehl zur Auswahl von Instrumenten und Stimmen. Allerdings ist die Anzahl der mittels Program Change auszuwählenden Instrumente auf 128 beschränkt. Wenn Sie Geräte mit mehr als 128 Stimmen anzapfen wollen, müssen Sie mit Bank LSB und Bank MSB-Meldungen arbeiten. Aufsteigender / Absteigender Bankwechsel:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste entspricht “Bank LSB” bzw. “Bank MSB”.

3. Jetzt können Sie das Bank LSB bzw. Bank MSB über die Octave Up & Down-Tasten

4. Drücken Sie Octave Up-Taste und spielen Sie die Tastatur, bis Sie das gewünschte

Instrument gefunden haben. Direktauswahl:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste entspricht “BANK LSB” bzw. “BANK MSB”.

3. Drücken Sie nacheinander die Tasten “3”, “2”, und “ENTER” ein.

Sie die Änderung dabei immer mit ENTER. Wenn Sie den Bank Change über die Octave Up & Down-Tasten veranlassen. Durch gleichzeitiges Drücken der Octave Up & Down-Tasten wird das Keyboard auf Bank “0” zurückgesetzt.67 Lautstärke-Slider Gehen sie wie hierzu wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste entspricht der Funktion “FADER”.

3. Verwenden Sie die Tasten zur numerischen Dateneingabe, um die CC-Ziffer

einzugeben, die Sie dem Lautstärke-Fader zuweisen möchten.

Falls Sie einen falschen Zahlenwert eingegeben haben, können Sie den Edit-Modus mit der CANCEL-Taste (C1) verlassen, ohne den programmierten Effekt zu verändern.

Modulationsrad Sie können dem Modulationsrad verschiedene CC- und MIDI-Nachrichten zuweisen. Zu den nützlichen Nachrichten zählen: MIDI CC 01 (Modulation), MIDI CC 07 (Lautstärke), MIDI CC 10 (Pan) und MIDI CC 05 (Portamento). Es gibt insgesamt 132 Nachrichten. Damit diese Nachrichten Auswirkungen auf den Sound haben, muss das empfangende MIDI-Gerät jedoch in der Lage sein, diese MIDI-Nachrichten zu lessen und darauf zu reagieren. (Die komplette Liste aller Effekte finden Sie weiter hinten in diesem Handbuch.) So weisen Sie dem Modulationsrad eine Nachricht zu:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste entspricht der Funktion “WHEEL”.

3. Verwenden Sie die Tasten zur numerischen Dateneingabe, um die Ziffer der Nachricht

einzugeben, die Sie dem Modulationsrad zuweisen möchten. Falls Sie einen falschen Zahlenwert eingegeben haben, können Sie den Edit-Modus mit der CANCEL-Taste verlassen, ohne den programmierten Effekt zu verändern.

Ein Beispiel: Sie wollen das Modulationsrad für den Effekt CC 10 (Pan bzw. Balance) programmieren.

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste entspricht der Funktion “WHEEL”.

4. Drücken “0”. Damit haben Sie “10” eingegeben.

5. Drücken Sie ENTER.68

Richtungstasten und Transportsteuerungen Die Richtungstasten und Transport-Tasten verwenden die Protokolle von MIDI, Mackie Control oder HUI, um bestimmte Funktionen in Softwares zu steuern, die diese unterstützen. Um auszuwählen, welches Protokoll diese Tasten verwenden, um mit der Software zu kommunizieren, gehen Sie wie folgt vor:

1. Drücken Sie die Taste Erweiterte Funktionen, um in den Modus Bearbeiten zu

2. Drücken Sie die Taste für DAW.

Hinweis: Die LEDs “+” und “-” leuchten im Mackie Control-Modus grün, im HUI – Modus rot und im MIDI-Modus orange auf.

3. Drücken Sie Enter.

Hinweis: Ihre Software muss außerdem bereit sein, Befehle von einem externen Gerät (d.h. Keystation) unter Verwendung des MIDI, Mackie Control- oder HUI-Protokolls empfangen zu können. Die Mackie- und HUI-Bedienelemente werden über die virtuelle Schnittstelle 2 gesendet. Fehlerbehebung Allgemeine Hier finden Sie Antworten auf häufig gestellte Fragen zur Fehlerbehebung bei den Keyboards der Keystation-Serie. Problem 1: Mein M-Audio-Gerät funktioniert plötzlich nicht mehr, obwohl es seit der Installation problemlos in Betrieb war. Lösung 1: Schalten Sie das Gerät für 10 Sekunden aus. Starten Sie Ihren Computer neu. Sollte das Problem weiter bestehen, müssen Sie eventuell die Gerätetreiber neu installieren. Problem 2: Ich habe ein Haltepedal an mein Keystation-Keyboard angeschlossen, aber es es funktioniert irgendwie “falsch herum”... Lösung 2: Das Keyboard errechnet die Polarität des Haltepedals, wenn es eingeschaltet wird. Wahrscheinlich ist das Pedal so eingestellt, dass es beim Einschalten auf AUS steht. Wenn Sie möchten, dass das Pedal “richtig herum” funktioniert, halten Sie es nicht gedrückt, wenn Sie das Keyboard einschalten. Problem 3: Wenn ich eine Keyboardtaste drücke, gibt es eine kurze Verzögerung, bevor ich den Sound höre. Lösung 3: Diese Verzögerung nennt man Latenzzeit. Die Latenzzeit bei der Übertragung von MIDI-Signalen ist von der von Ihnen verwendeten Synthesizer-Software abhängig. Bei MIDI- Daten handelt es sich lediglich um Befehlsdaten, die von Ihrer Synthesizer-Software empfangen werden. Bevor der auf diese Befehlsdaten bezogene Sound ausgegeben werden kann, müssen komplexe Berechnungen erfolgen, woraus sich die zeitliche Verzögerung bei der Soundwiedergabe ergibt. Um diesem Problem zu begegnen, empfehlen wir Ihnen, eine richtig gute Audio-Schnittstelle einzusetzen. Auf unserer Webseite m-audio.com erhalten sie Informationen zu einer Auswahl von. Falls Sie bereits über eine leistungsstarke Audio-Schnittstelle verfügen, sollten Sie die neuesten Treiber installieren oder die Buffergröße der Audio-Treiber heruntersetzen.69 MIDI-Funktionen Die Keystation-Keyboards wurden so konstruiert, dass die MIDI-Verarbeitung mit ihrem Computer so einfach wie möglich wird. Nichtsdestotrotz können unter Umständen Schwierigkeiten mit den MIDI-Funktionen auftreten. Oft liegt der Fehler in diesen Fällen nicht am Keyboard, sondern am Empfängergerät. Um dem entgegenzuwirken, gibt es eine nützliche MIDI-Funktion: Reset All Controllers.

Controller-Reset Wenn Sie mit einem der zugewiesenen Effekte nicht zufrieden sind, aber nicht lange herrumrätseln wollen, welcher Effekt es genau sein könnte, können Sie den MIDI-Befehl “Reset All Controllers” senden und sämtliche Effekte auf 0 zurücksetzen.

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste “RESET”.

3. Der Edit-Modus wird nun beendet und die Effekte werden zurückgesetzt.

1. Schalten Sie die Keystation aus.

2. Halten Sie die Tasten "+" und "-" bis Schritt 4 gleichzeitig gedrückt.

3. Schalten Sie die Keystation ein.

4. Lassen Sie die Tasten los.

Das Keyboard wurde nun wieder auf die Werkseinstellungen zurückgesetzt. MIDI-Ausgang Über den MIDI-Ausgang an der Rückseite des Keyboards können Sie Ihr Keystation an ein externes Soundmodul oder ein MIDI-Keyboard anschließen. Beim Einschalten des Keyboards werden sämtliche Controller-Daten standardmäßig über den MIDI-Ausgang sowie den USBAusgang ausgegeben. Wenn Sie den MIDI-Ausgang wie ein herkömmliches USB-MIDI Interface einsetzen möchten, können Sie den “MIDI Out”-Modus aktivieren. Gehen Sie hierbei wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.

2. Drücken Sie die schwarze Taste “MIDI OUT”.

3. Damit verlassen Sie den Edit-Modus.

4. Das Keyboard kann nun die vom Computer empfangenen Daten über den MIDI-
