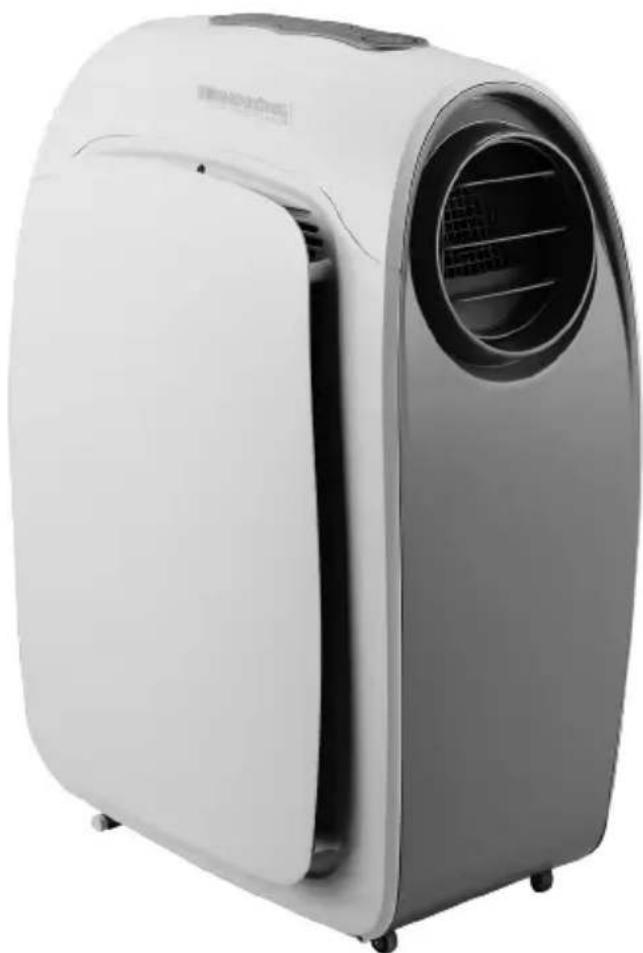

BEDIENUNGSANLEITUNG Fresco 1200 Sonnenkönig

Mobile Klimageräte Bedienungsanleitung

Inhaltsverzeichnis

1 Sicherheitshinweise 3
2 Vorteile 6
3 Auspacken 7
4 Geräteigenschaften 8
5 Bedienfeld und Funktionsbeschreibung 9
6 Fernbedienung 11
7 Wichtige Hinweise 12
8 Instandhaltung 13
9 Nutzliche Hinweise 14
10 Installieren des Abluftschlauches 15
11 Betrtrieb 16
12Fehlerbehebung 17
13 Eigenschaften 18
14 Garantie / Entsorgung / Technische Änderungen 19

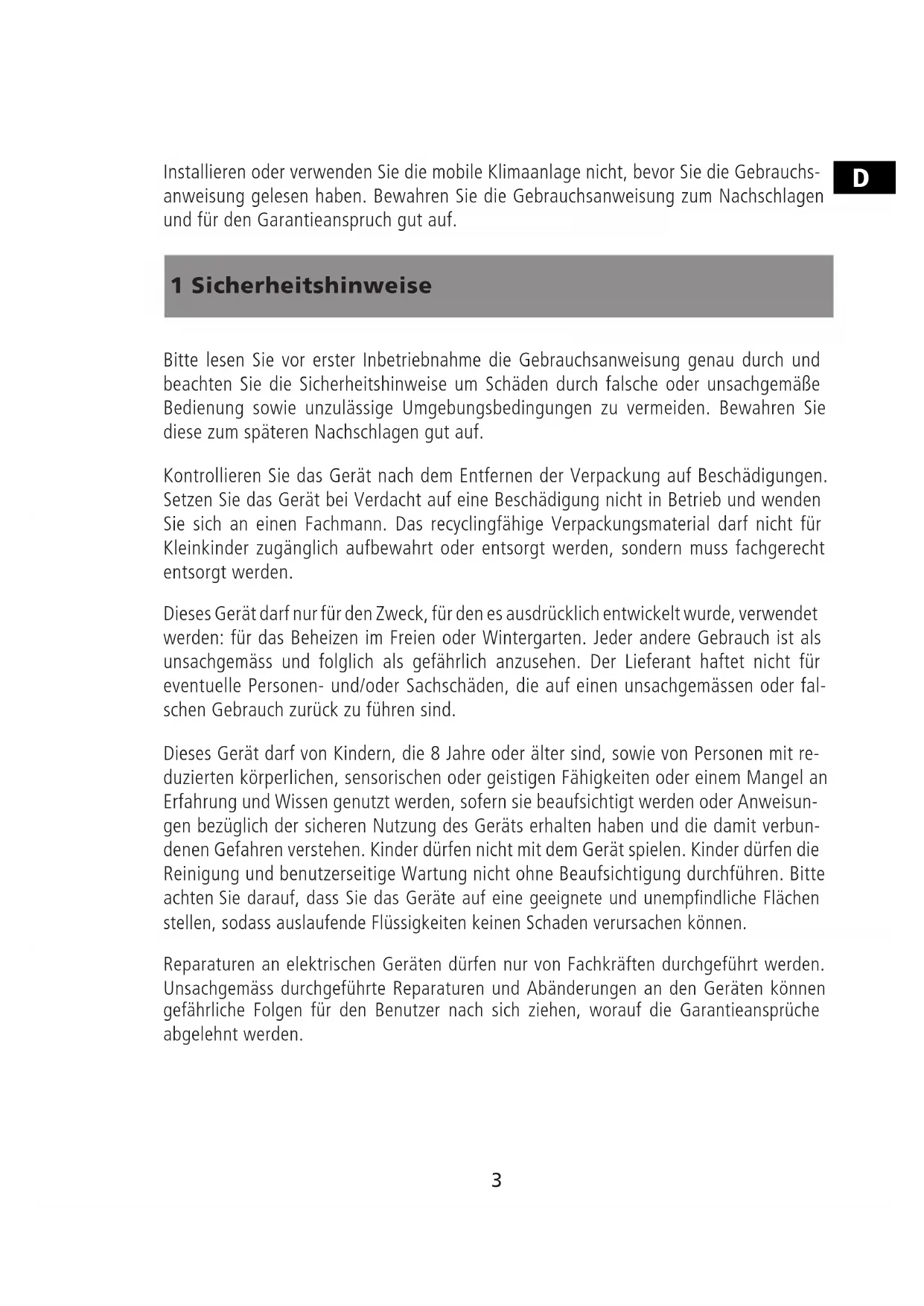

Installieren oder verwenden Sie die mobile Klimaanlage nicht, bevor Sie die Gebrauchs-anweisung gelesen haben. Bewahren Sie die Gebrauchsanweisung zum Nachschlagen und für den Garantieanspruch gut auf.

D

1 Sicherheitshinweise

Bitte lessen Sie vor erster Inbetriebnahme die Gebrauchsanweisung GENU durch und beachten Sie die Sicherheitshinweise um Schaden durch falsche oder unsachgemäß Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterialarf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerätarf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden: für das Beheizen im Freien oder Wintersgarten. jeder andere Gebrauch ist als unsachgemass und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemassen oder fal-schen Gebrauch darüber zu führen sind.

Dieses Gerätarf von Kindern, die 8 Jahre oder äter sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführren.itte achten Sie daraufuf, dass Sie das Geräte auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen konnen.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemass durchgeführte Reparaturen und Abänderungen an den Geräten konnen gefährliche Folgen für den Benutzer nach sichziehen, worauf die Garantieansprüche abgelehtn werden.

D

-itte stellen Sie safer,dass das Gerat immer beluftet werden kann.Stellen Sie safer,dass der Einlass und Auslass der Beluftung nicht blockiert sind.
- Betreiben Sie das Gerät auf einer horizontalen Fläche, um Wasseraustritt zu vermeiden.
- Betreiben Sie das Gerät nicht in explosiver oder korrosiver Umgebung.
- Betreiben Sie diesen Gerät in einer Umgebungstemperatur von 35 Grad Celsius oder weniger.
- Die Heizfunktion des Geräts sollte in einer Innenraumtemperatur zwischen 7^ und 23^ betrieben werden.
- Reinigen Sie den Luftfilter regelmässig, um die effizienteste Kuhlung zu geniessen.
- Wenn das Gerät ausgeschaltet wird, warten Sieitte mindestens 3.5 Minuten vor dem Neustart, damit der Kompressor nicht beschädigt wird.
- Das Gerät muss mindestens 7 Ampere Strom für den Kompressorbetrieb haben. Benutzen Sie kein Verlängerungskabel, um eine Überlastung des Netzes zu vermeiden.
- Dieses Gerät ist zum Kühlen, Heizen und Entfeuchten des Innenbereiches.
- Wenn Sie das Gerät einschalten, um den Lüfter zu betreiben, dann startet der Kompressor nachdem die Lampe drei Minuten lang geblinkt hat. - Bei der Heiz-Funktion wird die Lampe 3 Minuten blinken, bevor der Kompressor und Ventilator starten.
- Wenn das Netzwerkkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine qualifizierte Fachperson ersetzt werden, um Gefahren zu vermeiden.
- Um das Gerät sicher zu entsorgen, entfernen Sieitte vor der Vernichtung die Batterien.
- Dieses Gerät ist nicht zur Verwendung durch Personen, einschliesslich Kindern, mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen, gedacht, sofern sie nicht beaufsichtigt oder ausfuhrliche Anleitung zur Benutzung des Geräts durch eine für die Sicherheit zuständige Person erhalten haben. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

• Lassen Sie das Wasser ab, bevor Sie das Gerät bewegen.
  Installieren Sie das Gerät nicht in der Waschküche.
• Das Gerät sollte entsprechend den nationalen Verdrahtungsvorschriften installiert werden.

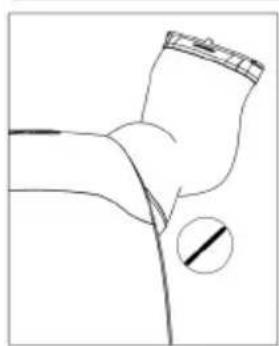

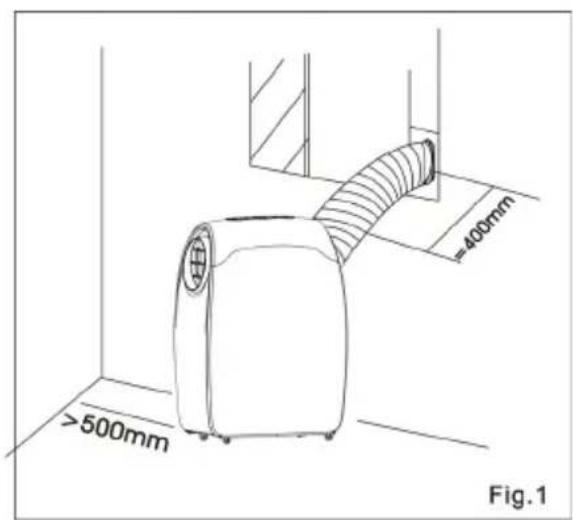

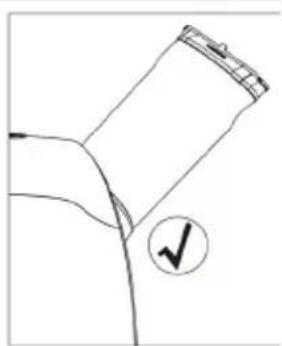

- Achtung!

Länge von nicht mehr als 400~mm . Der Abluftschlauch muss parallel gehalten werden undarf nicht nach oben oder unter genbogen werden.

• Es muss mindestens ein Abstand von 500 mm zwischen dem Filter auf der Seite des Gehäuses und der Wand oder anderen Hindernissen Eingehalten werden.
• Wenn das Gerät startet, wird das Wort „DF" auf dem LED-Display angezeigt.

Herzlichen Glückwunsch zur Auswahl einer mobilen Qualitäts-Klimaanlage.

2 Vorteile

These Klimaanlage wurde nach den hochsten Standards der modernen Technik entwickeln und gefertigt. Unser Produkt bietet Ihnen nicht nur eine Fernbedienung, mit der man alle Funktionen einfach und bequem bedienen kann, sondern hat auch folgende Vorteile:

• Kann dank Leichtlauf-Lenkrollen einfach von Raum zu Raum bewegt werden.
• Es ist keine Installation notwendig, kann einfach in die Steckdose in jedem Haushalt gesteckt werden
• Das leistungsstarke Kühlluftsystem kühlt die Umgebung sofort, wann immer Sie wollen
• Der entfeuchtete und gefiltrerte Luft-Zyklus verbessert die Umgebungs-Luft effektiv
• Nebst der Fernbedienung stellt das elektronische One-Touch-Pad sicher, dass die Handhabung einfach ist
• 24-Stunden-Timer, der entweder mit der Klimaanlage oder dem Entfeuchter verwendet werden kann
• Einzigartige Schlaffunktion
  220-240 Volt / 50 Hz
  1.8 m Kabel mit Stecker

3 Auspacken

D

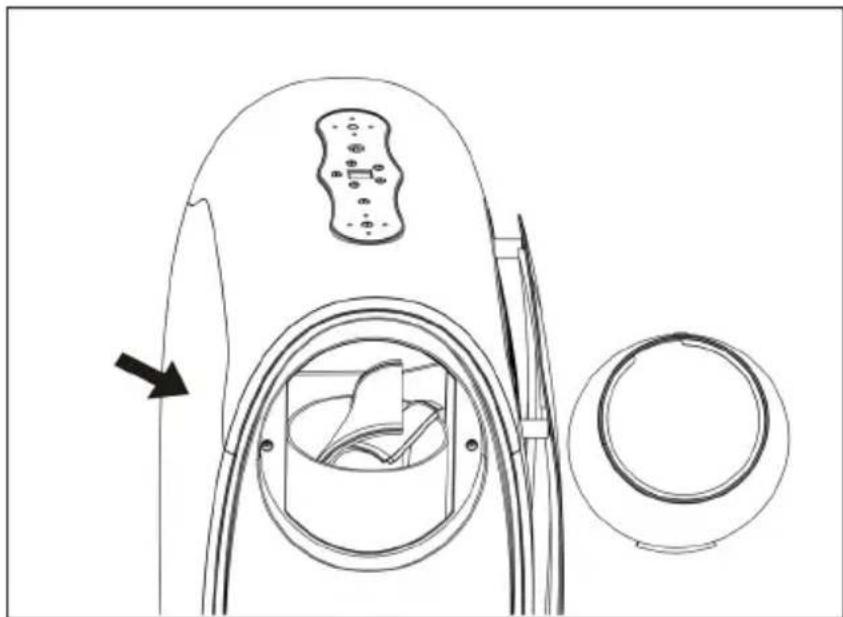

WICHTIG: Warten Sie mindestens 12 Stunden nach dem Auspacken des Gerätes, bevor Sie es verwenden!

1. Stellen Sie das Gerät in die richtige, aufrechte Position, bevor Sie es auspacken.
2. Schneiden Sie die zwei Packbänder auf
3. Schieben Sie den Karton nach oben, umihn von der Basis zu lose
4. Fassen Sie das Gerät an den beiden Traggriffen auf der Seite und haben es auf, bis es sich aus der Schausstoffunterlage lost.
5. Entfernen Sie die Rohrverbindung und nehmen Sie den Abluftschlauch wie im Bild.
6. Installieren Sie den Abluftschlauch am Gerät, bevor Sie das Gerät einschalten.
7. Der Warmluftaustritt ist an der Basis der Einheit platziert.

Inhalt: Klimagerät - Fernbedienung - Batterien

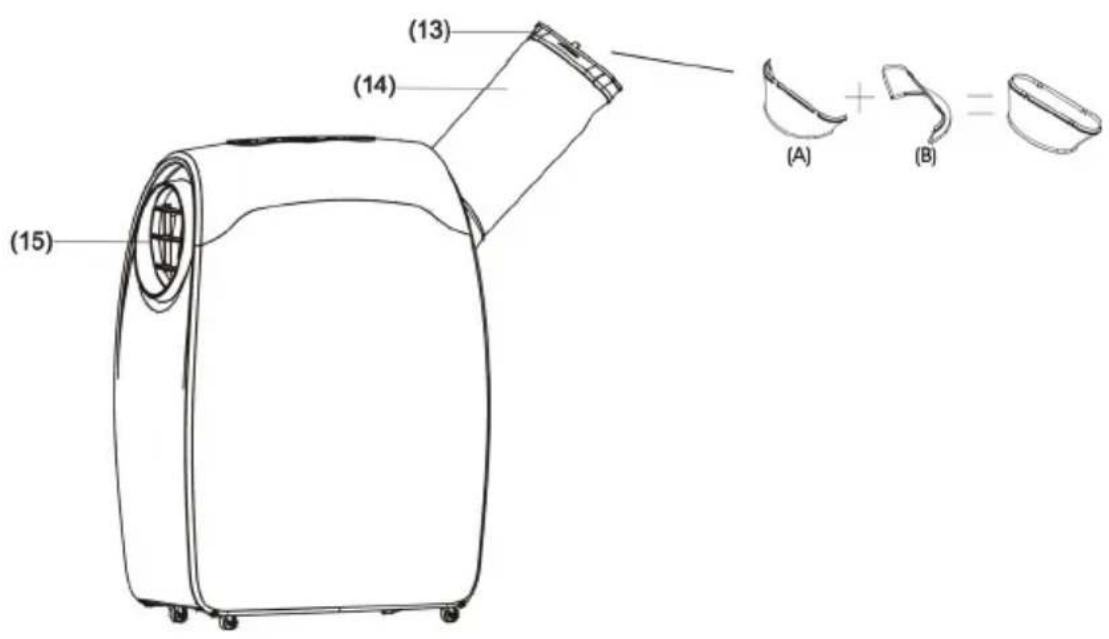

4 Geräteigenschaften

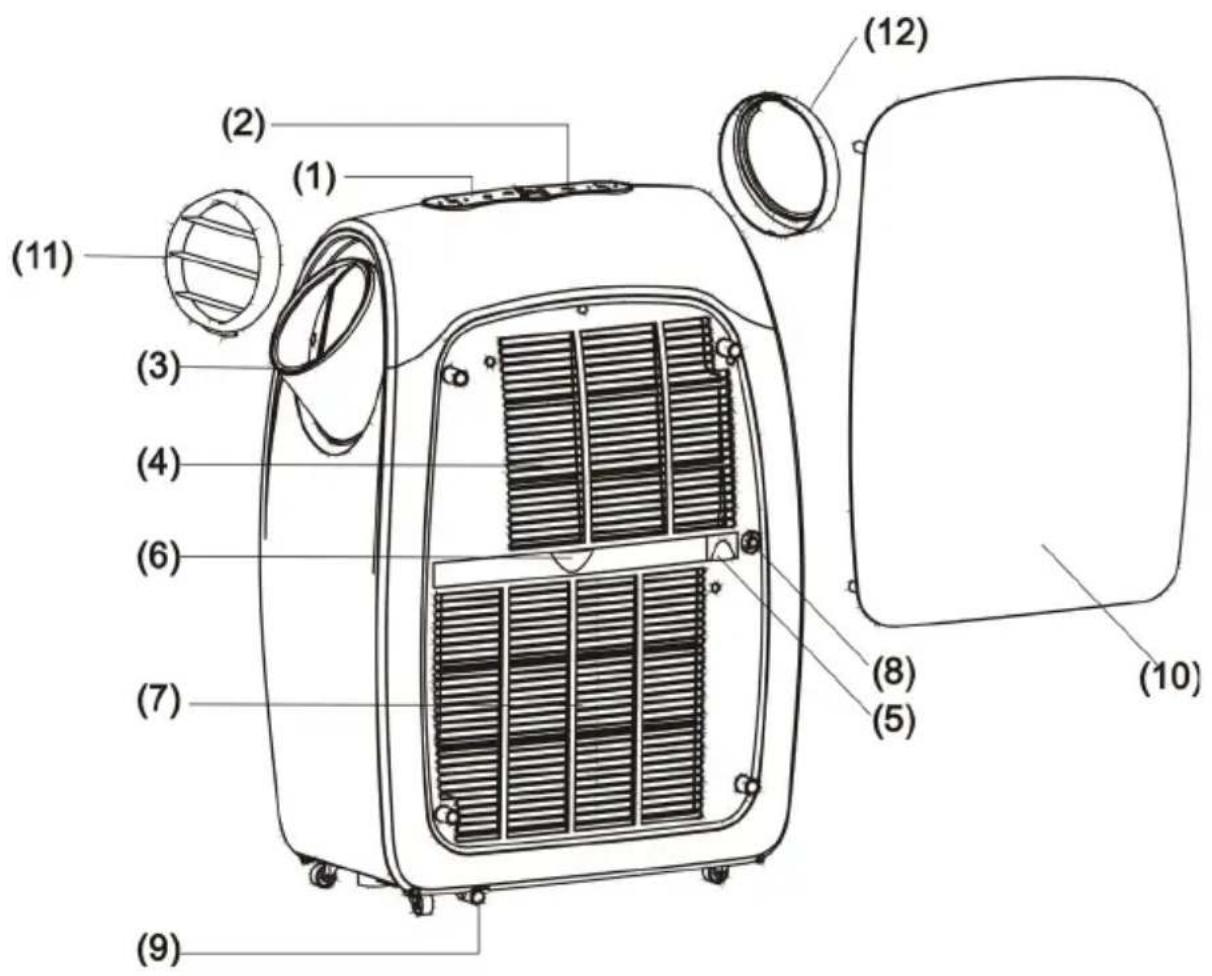

1.Bedienfeld
2.Fernbedienungsempfänger
3.Rohrverbindung
4.Luftseinlass Kalt
5.Filter aus EVA
6.Filter von COND
7.Heisslufteinlass
8.Oberes Ablaufloch

9.Unteres Ablaufloch
10. Prallblech
11.Warmluftaustritt
12.Kuhlluftaustritt
13.Rohrverbindung
14.Abgasschlauch
15.Verstellbare Klingen

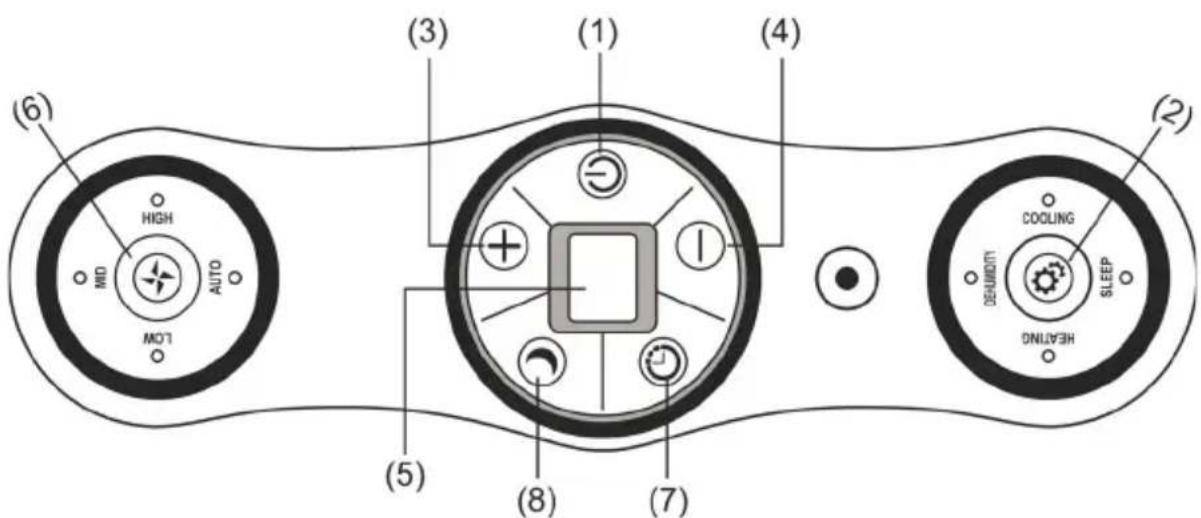

5 Bedienfeld und Funktionsbeschreibung

D

1.POwER

Drücken Sie den Knopf, um das Gerät Ein oder Aus zu schalten.

2.FUNCTION

These Taste drucken, um die Kuhlung, Heizung oder Entfeuchtung auszuwahlen.

3. TEMPERATUR REGULIERUNG (nach oben)

Während der Kühlfunktion: Diese Taste erhöht die voreingestellte Temperatur jedem Malum 1^ , wenn sie gedrückt wird. Die festgelegte Grenze beträgt 30^ .

Während der Wärmefunktion: Diese Taste erhöht die voreingestellte Temperatur jedem Mal um 1^ , wenn sie gedrückt wird. Die festgelegte Grenze beträgt 25^ .

4. TEMPERATURE REGULIERUNG (nach unten)

Während der Kühlfunktion: Mit dieser Taste senken Sie pro Drücken die Temperatur jeges Mal um 1^ . die Mindestgrenze beträgt 17^ .

Während der Wärmefunktion: Mit dieser Taste senken Sie pro Drücken die Temperatur jeges Mal um 1^ . Die Mindestgrenze beträgt 15^ .

5. LED ANZEIGEN

Das Display zeigt die aktuelle Einstellung der Temperatur oder der Timer-Einstellung. Wenn die eingestellte Temperatur oder die Zeit eingestellt ist, wird die neue Einstellung angezeigt. Das Display zeigt die aktuelle Soll-Temperatur.

Die Anzeige wird auch verwendet, um Fehlercodes zu zeigen. Sollte ein Fehler auftreten, finden Sieihn unter CODES.

6.GESCHWINDIGKEIT

Drücken Sie entweder niedrig, mittel, hoch oder AUTO, um die Ventilationsgeschwindigkeit zu wahren. Wenn AUTO gewählt ist (während der Kühlfunktion), wird sich die Ventilationsgeschwindigkeit entsprechend der Differenz zwischen der Einstelltemperatur und der ausgewählten Umgebungstemperatur anpassen.

Hinweis: Wahlend der Wärmefunktion und der Entfeuchtungsfungtion ist diese Taste ungültig, weil das Gerät so definiert ist, um mit hoher Geschwindigkeit im Heizbetrieb und niedriger Geschwindigkeit im Entfeuchtungsmodus zu laufen.

7.PROGRAMMIERBARER TIMER

Schalten Sie den programmierbaren Timer mit der ON-/OFF-Taste ein.

TIMER ON: das Gerät schaltet nach Ablauf der Zeit automatisch ein.

1. Drücken Sie die „TIMER“-Taste im Stand-by-Modus, um die Zeit nach Wunsch einzustellen.
2. Nach Ablauf der eingestellen Zeit wird das Gerät automatisch eingestellt.
3. Drücken Sie die „POWER“-Taste, bevor die Zeit abgelaufen ist, um die Einstellung zu widerrufen. Das Gerät schaltet sich ein.
4. Sie können die Funktion und die Ventilationsstufe während der Timer-Einstellung ändern.

TIMER OFF: das Gerät schaltet nach Ablauf der Zeit automatisch ab.

1. Drücken Sie die „TIMER“-Taste im Betriebszustand, um die Zeit nach Wunsch einzustellen.
2. Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch ab.
3. Drücken Sie die „POWER“-Taste, bevor die Zeit abgelaufen ist, um die Einstellung zu widerrufen. Das Gerät schaltet sich aus.

8.SCHLAFFFUNKTION

1. Drücken Sie im Kuhlmodus die "SLEEP"-Taste, um die Temperatur einzustellen. Die Temperatur wird in einer Stunde hochstens um 1^ erhöht und nach zwei Stunden hochstens um 2^ .
2. Drücken Sie im Heizmodus die "SLEEP"-Taste, um die Temperatur einzustellen. Die Temperatur verringt sich um 1^ in einer Stunde und um hochstens 2^ in zwei Stunden.
3. Drücken Sie die "SLEEP"-Taste, um die Einstellung abzubrechen.

9.ALARM

Wenn der Wassertank voll ist, wird auf dem Display „E4“ angezeigt. Um den Betrieb wieder aufzunehmen, entfern den Sieitte die Gummikappe des Ablaufschlauches und halten das Wasser zuerst ablaufen. Die „E4“- Warnung wird nach dem Ablassen verschwinden, anschliessend konnen Sie das Gerät durch Drücken der POWER-Taste neu starten.

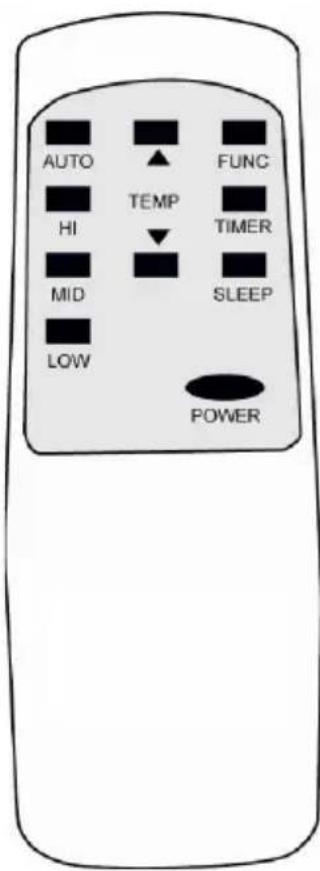

6 Fernbedienung

D

1.POwER - Ein-/Ausschalter
2.FUNC-Funktion,"MODE"
3. Timer - Zeiteinstellung
4.AUTO - Automatische Ventilationsstufe
5.HI - Hohe Ventilationsstufe
6.MID - Mittlere Ventilationsstufe
7.LOW-Niedrigste Ventilationsstufe
8.SLEEP-Nachtmodus
9. TEMP. - Temperatureinstellung

7 Wichtige Hinweise

Dieses Gerät kann die Kondensation verdampfen und automatisch durch den Abluftschlauch vertieren.

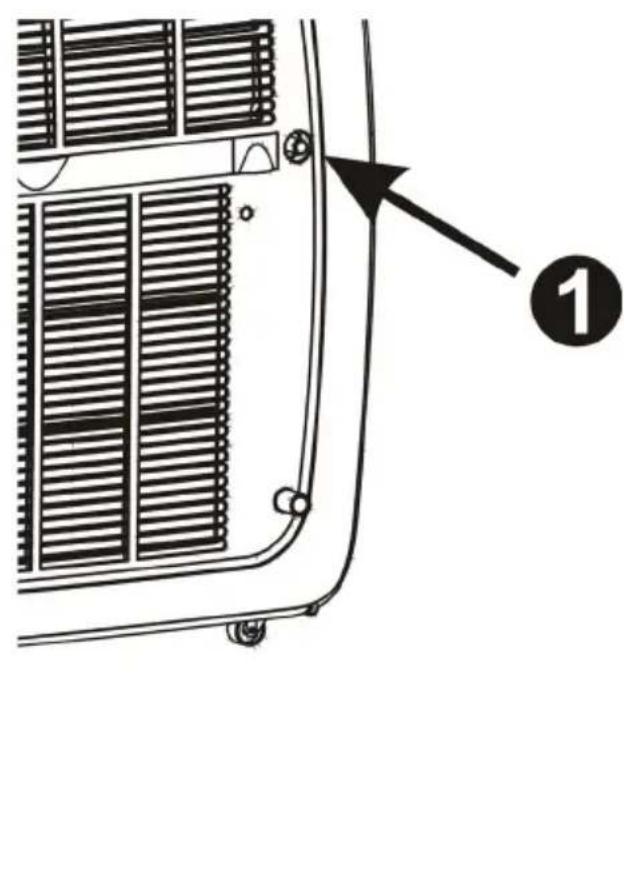

1. Wenn das Gerät in der Kühlfunktion lauft muss der Kondenswasserschlauch nicht installiert sein.itte stellen Sie safer dass die Gummikappe das Ablaufloch verschliesst, wenn das Gerät in Betrieb ist.

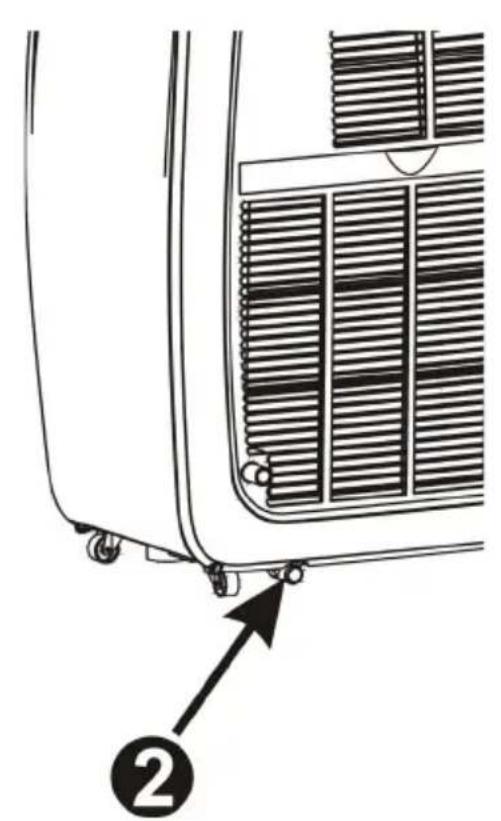

2. Beim Betrieb der Heizfunktion die Gummikappe (1) aus dem Ablauflochziehen. Installieren Sie ein geeignetes Abflussrohr, um die Wärmewirkung zu verbessern.
3. Beim Betrieb der Entfeuchtungsfunktion die Gummikappe (1) aus dem Ablauflochziehen. Installieren Sie ein geeignetes Abflussrohr, um die Wärmwirkung zu verbessern.
4. Entfernen Sie den Abluftschlauch und schliessen sieihn an das Abflussloch an. Führer Sie das Wasser nach aussen, um die Entfeuchtungskapazität zu intensivieren.
5. Wenn der Wassertank voll ist, wird „E4" auf dem Display angezeigt.itte entfernen Sie die Gummikappe (2) des Ablaufloches und setzen Sie das Wasser ablaufen. Nach dem die Entwasserung abgeschlossen ist, schalten Sie das Gerat aus und starten es dann erneut.

8 Instandhaltung

D

Trennen Sie das Netzwerkkabel, bevor Sie das Gerät reinigen.

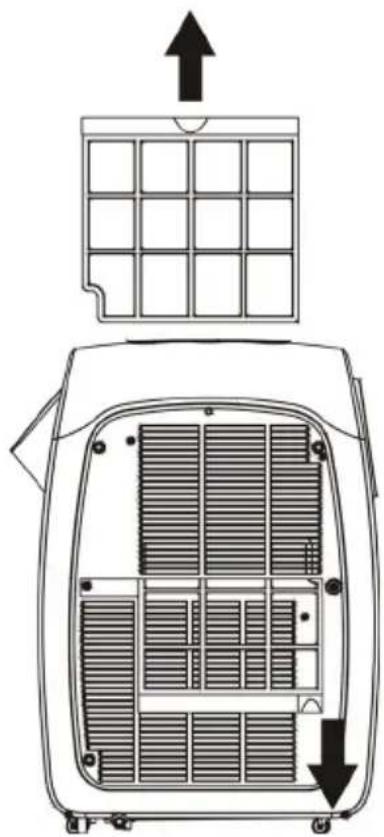

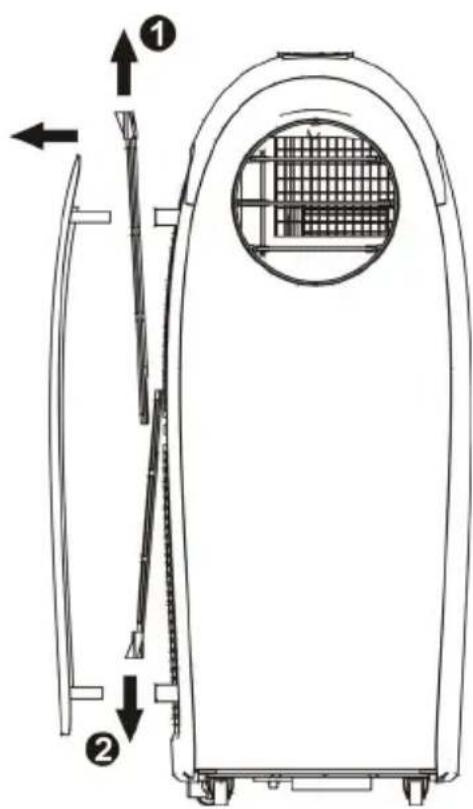

LUFTFILTER

Bei der Reinigung der Filter entfernen Sie die Prallplatteitte in Pfeilrichtung. Entfernen Sie den oberen Filter (1) und den unteren Filter (2) wie auf dem Bild. Verwechseln Sie die Filter nicht.

KONDENSATOR/VERDAMPFER

Verwenden Sie den Bürstenaufsatz Ihres Staubsaugers zur Reinigung.

GEHÄUSE

Wischen Sie das Gehäuse mit einem feuchten Tuch ab und trockenen sie es dann mit einem weichen Tuch. Um den Luftfilter zu entfernenitte die Anweisungeniben und auf dem Bild beachten. Ziehen Sie leicht am Filter, dann konnen Sie ihn fur die Reinigung hersausziehen.

9 Nutzliche Hinweise

Das Gerät ist mit einem speziellen Überlastungsschutz ausgestattet.itte stellen Sie safer, dass das Gerät nicht gegen Objekte, die den Luftinlass behindern konnten, gestellt werden darf (Möbel, Vorhange etc.), da dies sonst drastische Auswirkungen auf die Leistungen haben kann.

Energieversorgung

1. Achten Sie daraufuf, die richtige Stromversorgung zu haben.
2. Stecken Sie den Stecker fest in die Steckdose, um jegliches Auslaufen zu verhindern.
3. Ziehen Sie das Stromkabel niemals mit Gewalt raus, weil es sonst zu Schaden am Stromkabel führen können.

Verwendungsorte

1. Da das Gerät Heissluft verteilt, vergessen Sieitte nicht, dass es nicht fur ange Räume geeignet ist.
2. Im Falle von gefährlichen Lecks, das Gerät nicht an einem feuchten Ort arbeiten lassen
3. Stellen Sie das Gerät nicht an die pralle Sonne, da es sich sonst wegen Überhitzung ausschalten können und die Farbe des Gerätes schnell verblassen kann.

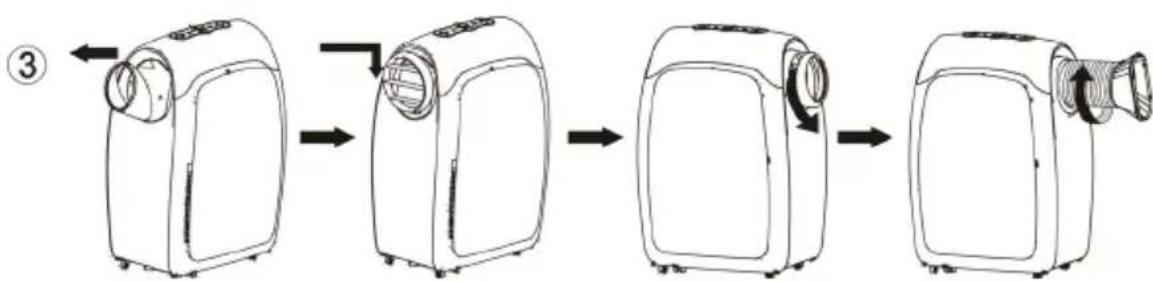

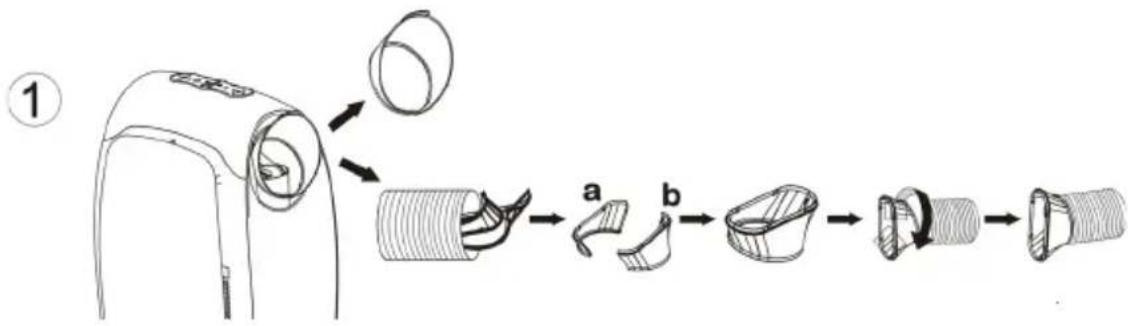

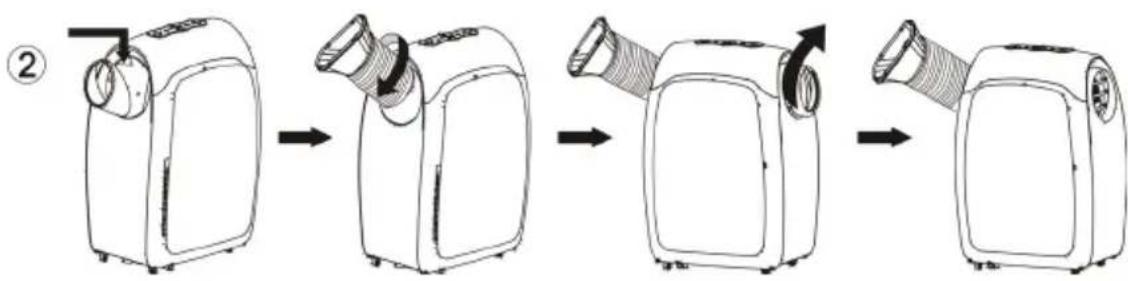

10 Installieren des Abluftschlauches

D

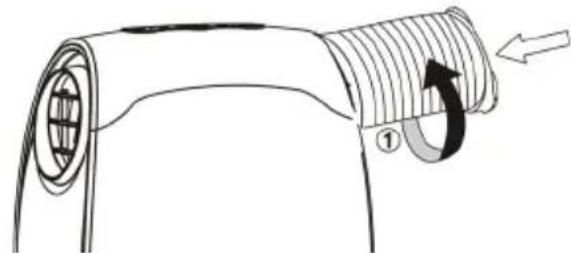

1. Drehen Sie den Abluftschlauch in die Richtung wie die Pfeilspitze (1) zeigt und verbinden Sieihn dann mit dem Gerät.

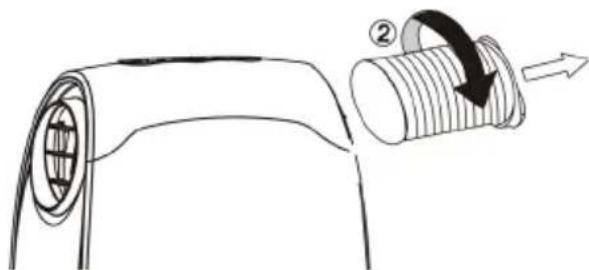

2. Drehen Sie den Abluftschlauch in die Richtung wie die Pfeilspitze (2) zeigt, dann kann der Abluftschlauchaus der Einheit herausgenommen werden.

Kuhl- und Heizfunktion geniessen:

11 Betrieb

Betrieb der Kuhlfunktion

1. Packen Sie das Gerät aus und fixieren Sie Teil A und B zusammen (Abb. 1). Drehen Sie den Abluftschlauch im Uhrzeigersinn in die Rohrverbindung.
2. Fixieren Sie die Rohrverbindung auf dem Gerät (Abb. 2) und drehen Sie den Abluftschlauch im Uhrzeugersinn in die Rohrverbindung.
3. Drehen Sie die Rohrverbindung im Uhrzeigersinn, bis er stecken bleibt und dann konnen Sie die Rohrverbindung aus dem kühlen Luftaustritt entfernen.

Betrieb der Heizfunktion

1. Demontieren Sie die Steckdose und den Abluftschlauch, dann installieren Sie die beiden Unterbaugruppen.
2. Befestigen Sie die Rohrverbindung auf dem kühlen Luftaustritt.
3. Drehen Sie den Abluftschlauch im Uhrzeigersinn in die Rohrverbindung.

Hinweis: Für die besten Kuhl- und Heizfunktionen entfernen Sie die Prallplatte.

12 Fehlerbehebung

D

Problem Ursache Fehlerbehobung
E1	Kurzschluss auf beiden Temperatursensoren und PCB	Kontaktieren Sie einen Elektriker für die Reparatur.
E2	Kurzschluss des Tempera-tursensors, des Kupferrohres oder der PCB-Verka-belung.	Kontaktieren Sie einen Elektriker für die Reparatur.
E4	Zeigt, dass der Wassertank voll ist oder möglicherweise die Verdraughtung des Steckers falsch ist.	Lassen Sie das Wasser ab, indem Sie die Gummiabdeckung auf der Unterseite des Geräts lösen. Prüfen Sie, ob der Stecker richtig verkabelt ist.

13 Eigenschaften

Modell Nr. FRESCO	1000 FRESCO 1200
Spannung 220-240V~50Hz
Leistung (EN60335)KühlenHeizen	1153 W967 W	1346 W1129 W
Kühlkapazität 3000 W 3500 W
Heizkapazität 3000 W 3500 W
Entfeuchtkapazität 3000 W 3500 W
Entfeuchtkapazität 3000 W 3500 W
Entfeuchtkapazität 3000 W 3500 W
Kältemittel R410A
Masse 546 x 355 x 793 mm

(CE) N 842/2006:
R410A ist ein fluoriertes Treibhausgas welches nach dem Kyoto-Protokoll abgedeckt ist.
Sein Gesamttreibhauspotenzial (GWP) ist 2088.

14 Garantie / Entsorgung / Technische Änderungen

D

Garantie:

Die Geräte werden vor der Auslieferung/genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihr dem Gerät auftreten, wenden Sie sich vertrauensvoll an ihren Verkäuer.itte bringen Sie den Kaufbeleg mit, Denn dieser ist für jeder Garantieleistung vorzulegen.Die Garantie beträgt 24 Monaten ab dem Kaufdatum

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Technische Änderungen in Technik und Design vorbehalten.

Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.

CE-Konformitätserklarung

Das Gerät entspricht folgenden Standards:

EN 55014-1:2006/A2:2011

EN 55014-2: 1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 60335-2-40:2003/A13:2012

EN 60335-1:2012/A11:2014

EN 62233:2008

Firma

Armin Schmid

Olensbachstrasse 9-15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel.Nat.0848870850
