BEDIENUNGSANLEITUNG ZRG716CW ZANUSSI

Technische gegevens 8

Montage 8

Het milieu 11

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

Sicherheitshinweise 32

Betrieb 34

Erste Inbetriebnahme 34

Täglicher Gebrauch 34

Praktische Tipps und Hinweise 35

Reinigung und Pflege 36

Was tun, wenn 36

Technische Daten 38

Montage 39

Hinweis zum Umweltschutz 41

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie zu ihrer Sicherheit und für die optimale Geräte-anwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedühnung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
  Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schreiben Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern den Sie die Tur, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.
• Wenn these Gerät mit magnetischer Turdichtung ein alteres Modell mit Schnappverschluss (Tūlasche) an

der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Warning!

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Getränen in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseisbereiter) in Kühlgärten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Beschädigen Sie nicht den Kältekreislauf.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jederlich leicht entflammar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes daraufuf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

• Offene Flammen und Zündfunken vermeiden
• Den Raum, in dem das Gerät installiert ist, gut luften
• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlagen führen.

Warning! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) * dürfen zur Vermeidung von Gefahren

nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangertwerden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite geklemmt oder beschädigt wird. Ein geklemmter oder beschädigter Netzstecker überhützt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerats frei zuganglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahren.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgesehen) der internen Beleitung.

7. Dieses Gerät ist schwer. Vorsicht beim Transport.

8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
9. Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
   Die Leuchtmittel (wenn vorgesehen) in dieser Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchting.

Täglicher Gebrauch

• Stellen Sie keine bereits Töppe auf die Kunststoffe des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefasrt.
• Die Lagerempfehlungen des Geräteherstellers sind strikt einzuhalten. Halten Sie sich an die betreffenden Anweisungen.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls notig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

Montage

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in thisem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschlieben, damit das Öl in den Kompressor zugruckflieben kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüfung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von bereits Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerätarf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Wenn ein Wasseranschluss vorgesehen ist, verbind Sie das Gerät nur mit dem Trinkwasseranschluss.

Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isolier-material keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entszündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Höhe des Wärmetauschers. Die Materialien, die bei der Herstellung dieser Geräts verwendet wurden und mit dem Symbol markiert sind, können recycliert werden.

Betrieb

Einschalten des Geräts

Steen Sie den Stecker in die Wandsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des

Gerats in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt.

Bedieren Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal möglichke Kuhlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfällig nachtrocknen.

Täglicher Gebrauch

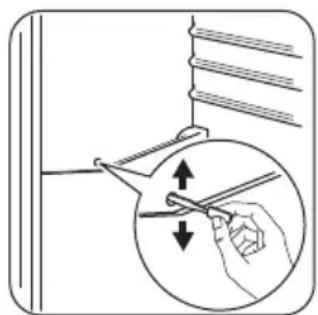

Verstellbare Ablagen

Die Wände des Kuhl-schranks sind mit einer Reihe von Führungsschienen ausgestattet, die verschiedene Moglichkeiten für das Einsetzen der Ablagen bieten.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedene Faktoren abhängt:

• von der Raumtemperatur
• von der Häufigkeit der Türoeffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen,这点es aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommt. In dieser Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen erhögt und damit auch einen niedrigeren Energieverbrauch.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

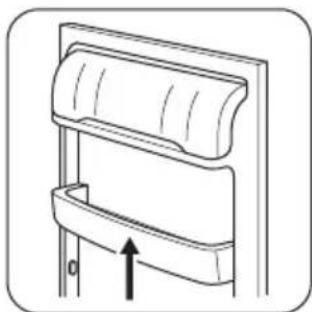

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermögen Sie das Lager verschieden großer Lebensmittelpackungen.

Ziehen Sie das Türabstellfach nach und nach in Pfeilrichtung, bis es sich hersausheben lasst, dann setzen Sie es in die neue Position ein.

Praktische Tipps und Hinweise

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu horen, wenn das Kätemittel durch die Leitungen gespumpt wird. Das ist normal.
• Bei eingeschalteten Kompressor wird das Kältemittel umgewälzt und Sie horen ein Surren und ein pulsierendes Gerausch vom Kompressor. Das ist normal.
  Die thermische Ausdehnung kann ein platzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu horen. Das ist normal.

Energiespartipps

• Offnen Sie die Tur nicht zu halten, undlassen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reifoder Eisbildung am Verdampfer kommt. Stellen Sie in dieser Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermölicht.

Hinweise für die Kühlung frischer Lebensmittel

So erzielen Sie Beste Ergebnisse:

• Legen Sieittekeine warmen Lebensmittel oder dampfendeFlüssigkeitenin denKuhlschrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, verbesserten wenn diese stark riechen.
• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittel- lechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise.

Gekochtte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden.

Obst und Gemüse:itte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n).

Butter und Käse: diese sollen stets in speziellen luftdichen Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmitteltelechte Tuten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.

Milchflaschen:itte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tur auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im Kühlschrank aufbewahrt werden, außer diese sind davon speziell verpackt.

Vorsicht! Ziehen Sieitte vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kälte-

mittel)dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführrt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutraleife.
• Prufen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig ab.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achen Sie darauf, diese nicht zu verschreiben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig!itte achten Sie darauf,das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen konnen. Aus thisem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

Schlieben Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Was tun, wenn ...

Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfern. Das Tauwasser lauft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfliebt und auf die gelagerten Lebensmittel tropf. Benutzen Sie dazuitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.

Stillstandzeiten

Bei längerem Stillstand des Geräts müssen Sie folgendermaßen vorgehen:

1. Trennen Sie das Gerät von der Netzversorgung.
2. Entnahmen Sie alle Lebensmittel.
3. Tauen Sie das Gerät ab; reinigen Sie den Innenraum und das gesamte Zubehor.
4. Lassen Sie die Türen offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

Wichtig! Mochtgen Sie bei einer längeren Abwesenheit das Gerät weiter laufen{lassen, bitten Sie{jemanden, gelegentlich die Temperatur zu prufen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Geräts verdirbt.

Warning! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, damit nur von

einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.

Störung mögliche Ursache Abhilfe
Das Gerät ist zu laut. Unebenheiten im Boden sind durch Unterlegen nicht ausgegliedchen worden.		Kontrollieren Sie, ob eventuelle Un-benenheiten der Standfläche korrekt aus-geglichen wurden, so dass alle vier Fü-Be fest auf dem Boden stehen.
Das Gerät faktioniert nicht. Die Lampe faktioniert nicht.	Das Gerät ist abgeschaltet. Gerät einschalten.
Der Netzstecker steckt nicht richtig in der Steckdose.		Stcken Sie den Netzstecker richtig in die Steckdose.
Das Gerät gekommen keinen Strom.	Es liegt keine Spannung an der Netz- steckdose an.	Testen Sieitte, ob ein anderes Gerät an dieser Steckdose faktioniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Lampe faktioniert nicht. Die Lampe befindet sich im Standby- Modus.		Schließen und öffnen Sie die Tür.
Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe".
Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig einge-stellt.		Stellen Sie eine höhere Temperatur ein.
	Die Tür ist nicht richtig geschlossen.	Siehe hierzu „Schließen der Tür".
	Die Tür wurde zu früig geöffnet.	Lassen Sie die Tür nicht länger als er-forderlich offen.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtem-perature auf Raumtem-perature abkühlen, bevor Sie sie in das Gerät legen.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtemperatur.
Wasser fließt an der Rückwand des Kühlschranks hinunter.	Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschranks hinunter.	Das ist normal.
Wasser fließt in den Kühlschrank.	Der Wasserablauf ist verstopft. Reinigen	Sie den Ablauf.
Die eingelagerten Lebensmittel verhinn-, dass das Wasser zum Wasserab-lauf fließt.		Stellen Sie sichere, dass die Lebensmittel nicht die Rückwand berühren.
Wasser fließt auf den Boden. Der Tauwasserablauf luft nicht in die Verdampferschale über dem Kompress- sor.		Befestigen Sie den Tauwasserablauf an der Verdampferschale.
Die Temperatur im Gerät ist zu niedrig.	Die Temperatur ist nicht richtig einge-stellt.	Stellen Sie eine höhere Temperatur ein.
Störung Mögliche Ursache Abhilfe
Die Temperatur im Gerät ist zu hoch.	Die Temperatur ist nicht richtig einge-stellt.	Stellen Sie eine niedrigere Temperatur ein.
	Die Tür ist nicht richtig geschlossen.	Siehe hierzu „Schließen der Tür".
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.	Lassen Sie Lebensmittel auf Raumtem- peratur abkühlen, bevor Sie sie in das Gerät legend.
Es wurden zu viele Lebensmittel auf einmal eingelegt.	Legen Sie weniger Lebensmittel auf ein-mal ein.
Die Temperatur im Kühlschrank ist zu hoch.	Die Kaltluft kann nicht im Gerät zirku-lieren.	Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann.

Ersetzen der Lampe

Bitte ersetzen Sie die Lampe wie folgt:

1. Trennen Sie das Gerät vom Stromkreis.
2. Losen Sie die Schraube an der Lampenabdeckung.
3. Drücken Sie wie in der Abbildung gezeigt auf den beweglichen Teil.
4. Ersetzen Sie die Lampe durch eine Lampe mit der gleichen Leistung, die für Haushaltsgeräte vorgesehen ist (die maximal erlaubte Leistung finden Sie auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung korrekt an.
6. Ziehen Sie die Schraube an der Lampenabdeckung fest.
7. Schlieben Sie das Gerät wieder an.
8. Öffnen Sie die Tur und prufen Sie, ob die Beleuch-tung Funktioniert.

Technische Daten

Schlieben der Tü

1. Reinigen Sie die Turdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Montage".
3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Wenden Sie sich hierzu an den Kunden.

ZRG716C W ZRA720CW ZRA726CW
Abmessungen
	Höhe	850 mm	1050 mm	1250 mm
	Breite	550 mm	550 mm	550 mm
	Tiefe	612 mm	612 mm	612 mm
Spannung		230 V	230 V	230 V
Frequenz		50 Hz	50 Hz	50 Hz

Die technischen Informationen befinden sich auf dem Typenschildinnen links im Gerät sowie auf der Energieplakette.

Vorsicht! Lesen Sieitte die "Sicherheitshinweise" sorgfaltig vor der Aufstellung des Gerats durch, um Gefahren fur Sie selbst zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten.

Aufstellung

Dieses Gerät kann auch in einer trockenen, gut belufteten Garage oder in einem Keller installment werden, noch für eine optimale Leistung sollen these Gerät an einem Ort installment werden, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klimaklasse	Umgebungstemperatur
SN +10 °C bis 32 °C
N +16 °C bis 32 °C
ST +16 °C bis 38 °C
T +16 °C bis 43 °C

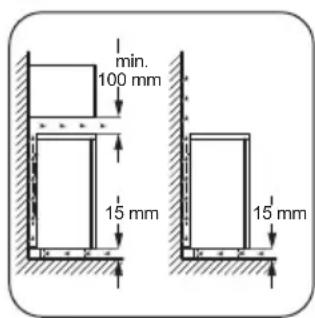

Standort

Das Gerät sollte möglichst welt entfernt von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterückseite zirkulieren konnen. Damit das Gerät die optima-ile Leistung bringen kann, wenn es unter einem Oberschrank installiert wird, muss der Mindestabstand zwischen der Geräte Oberseite und dem Oberschrank mindestens 100mm betragen. Allerdings sollen die Aufstellung des Gerats unter einer überhängenden Wand nach Mogglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerats kann mit Hilfe eines oder mehrerer Schraubfübe am Sockel des Gerats erfolgen. Wird das Gerät in einer Ecke aufgestellt, und zeigt die Scharnierseite damit zur Wand, so muss der Abstand zwischen Wand und Gerät mindestens 10mm betragen, damit die Tur zum Herausnahmen der Ablagen geöffnet werden kann.

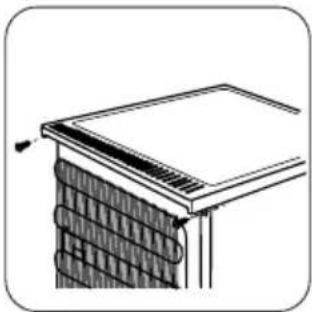

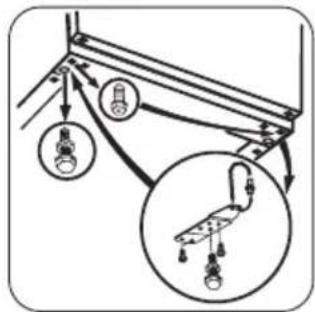

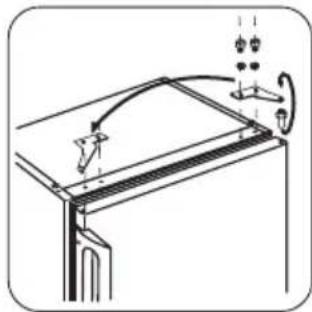

Wechsel des Turanschlags

Wichtig! Die nachfolgend beschrieben Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Turen zu vermeiden.

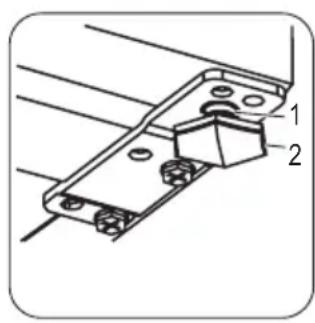

Ausrichten

Bei der Aufstellung des Gerätes ist diese waage-recht auszurichten. Dies lassst sich mit zwei Schraubflüben (2) am vorderen Sockel des Gerätes erreichen. Bei Bedarf kann zum Einstellen der Schraubflübe das Distanstück (1) entfernrt werden.

! Warnung!

Es muss möglich sein, das Gerät vom Netz zu trennen. Nach der Installation muss die Steckdose dazu zugänglich bleiben.

Beim Wechsel des Turanschlags muss wie folgt vorge-gangen werden:

1. Ziehen Sie den Stecker aus der Steckdose.
2. Neigen Sie das Gerät vorsichtig nach halten, so dass der Kompressor nicht den Boden berühren kann.
3. Schrauben Sie beiden Schraubfälle ab.
4. Losen Sie die Schrauben des unteren Turscharniers. Nehmen Sie das Scharnier ab. Stecken Sie den Bolzen in Pfeilrichtung um.
5. Losen Sie die Schraube und bringen Sie sie an der gegenüberliegenden Seite wieder an.
6. Befestigen Sie das Scharnier an der gegenüberliegenden Seite.

7. Schrauben Sie bereits Schraubfübe wieder an.
   1) falls dies vorgesehen ist,

8. Losen Sie die beiden Schrauben an der Rückseite.

9. Schieber Ben Sie die Abdeckung nach hinten und haben Sie sie aus den Halterungen herself.

10. Losen Sie die Schrauben am oberen Turscharnier.

11. Nehmen Sie das Scharnier ab. Stecken Sie den Bolzen in Pfeilrichtung um. Befestigen Sie das Scharnier an der gegenüber liegenden Seite.
12. Ziehen Sie das Scharnier fest.
13. Installieren Sie die Abdeckung an der vorgesehen Position.
14. Ziehen Sie sie nach vorn.

15. Schrauben Sie die beiden Schrauben an der Rückseite wieder fest.

16. Entfernen Sie den Griff und montieren Sie in wieder, 1) auf der gegenüberliegenden Seite.

17. Schieben Sie das Gerät wieder an seinen Standort, richten Sie es waagerecht aus und nehmen Sie es mindestens vier Stunden lang nicht in Betrieb. Schließen Sie es dann an die Stromversorgung an.

Prufen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
  Die Tır korrekt öffnet und schlieBt.

Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die Turdichtung nicht richtig am Gerat anliegt. Warten Sie in thisem Fall auf die natürliche Anpassung der Dichtung.

Wenden Sie sichitte an den Kundendienst,falls Sie die.
oben beschriebenen Tätigkeiten nicht selbst durchfuhren
mochten.Ein Kundendiensttechniker wird die Turen dann
auf ihre Kosten umbauen.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschluss

ses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu dieserm Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihr's Hausanschlusses nicht geerdet sein sollte, halten Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie damit einen qualifi-zierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung fur Schaden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerat entspricht den EU-Richtlinien.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte

schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkts erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
