BEDIENUNGSANLEITUNG 86116 UNOLD

Bedienungsanleitung Modell 86116

Stand: Mai 2022 /nr

Copyright ©

Mannheimer StraBe 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de

UNOLD

UNOLD Care + Style

UNOLD Fan + Heat

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86116

Für Its He.
Symbolerklarung. 11
Technische Daten 11
Kippschutz. 12
Derideale Standort 12
Vor dem ersten Benutzen. 12
In Betriebnehmen 13
Oszillations-Funktion/Schwenkfungtion 13
Reinigen und Pflegen. 14
Überhitzungsschutz 14
Garantiebestimmungen 15
Entsorgung / Umweltschutz 15
Informationen fur den Fachhandel. 15
Service-Adressen 16

Instructions for use Model 86116

IHR NEUER HEIZLÜFTER

IHR NEUER HEIZLÜFTER

DE Ab Seite 8

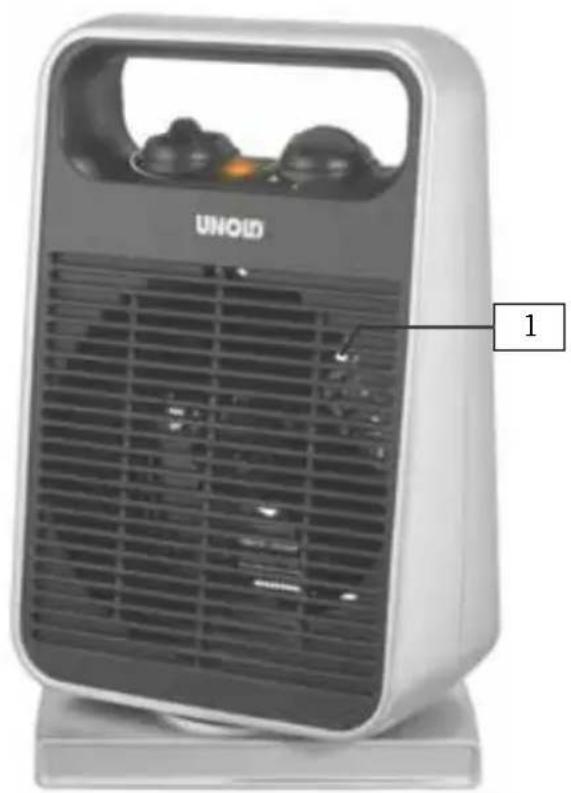

1 Luftauslass

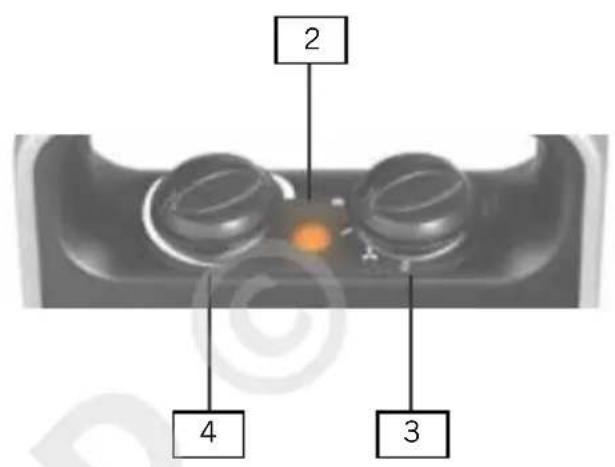

2 Kontrollleuche
3 Funktion-Drehschalter
4 Thermostat-Drehschalter

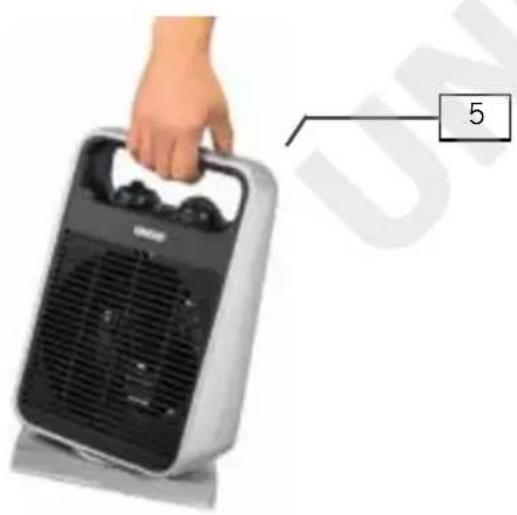

5 Tragegriff

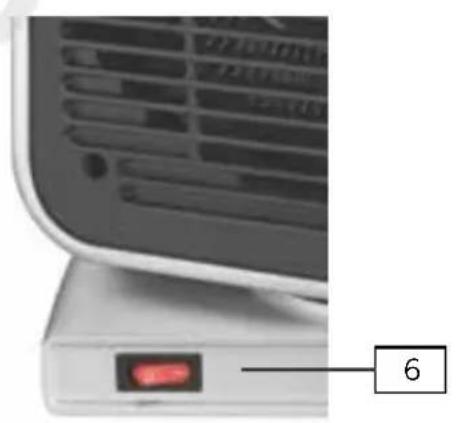

6 Schalter für Oszillation

EN Page 17

BEDIENUNGSPANLEITUNG MODELL 86116

FÜR IHRE SICHERHEIT

Allgemeine Sicherheitshinweise

1.itte lessen Sie die folgenden Anweisungen und bewahren Sie diese auf.

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Reinigung und benutzserseite Wartung dürfen nicht von Kindern durchgeführt werden, es sei dess, sie sind alter als 8 Jahre und werden beaufsichtigt.

4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.

5. VORSICHT - Teile diesen Produkts können sehr heißt werden und Verbrennungen verursachen! In Anwesenheit von Kindern und gefährdeten Personen ist beschrechte Vorsicht geboten.

6. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

7. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

8. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!

9. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

10. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

11. Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
    zur Verwendung durch Gaste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
    in Privatpensionen oder Ferienhäusern.

12. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitungitte zur Überprüfung und Reparatur an

unseren Kundendienst. Unsachgemäß Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

1. Wenn die Anschlussleitung these Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
2. Das Gerätarf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.
3. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt setzen, wenn der Netzstecker eingesteckt ist.
4. Wir übernehmen keine Haftung für Schäden, die durch falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raumgroße falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Das Gerät ist nur für trockene, geschlossene Räume geeignet.
2. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.
3. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.
4. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
5. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.
6. Ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie darauf nie an der Zuleitung, um Schaden am Kabel zu vermeiden.
7. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell Herausgezogen werden kann.
8. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schäden an der Zuleitung zu vermeiden.

9. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

10. Das Gerät ist während und nach dem Betrieb sehr heißt, achten Sie dazu darauf auf, dass die Zuleitung nicht die bereits Geräteile berühren kann.

11. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
12. Das Gerätarf aus Sicherheitsgründen nicht in der Näre von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
13. Berühren Sie das Gerät nie mit nassen oder feuchten Händen – Lebensgefahr durch Stromschlag!
14. Das Gerätarf aus Sicherheitsgründen nicht für folgende Zwecken genutzt werden:

zum Auftauen von eingefrorenen Fahrzeugscheiben/Heizen von Fahrzeug-Innenräumen
in der Tierhaltung bzw. Tierzucht
gewerbliche Nutzung

1. Halten Sie einen ausreichenden Sicherheitsabstand (mindestens 1 Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein und sorgen Sie dazu, dass die Luft ungehindert ein- und ausströmen kann.
2. Verwenden Sie das Gerät nicht, um Wäsche zu trocknen - Brandgefahr.
3. Verlassen Sie nie das Haus, wenn das Gerät eingeschaltet ist. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.
4. Durch die austretende, Höhe Luft konnen Verletzungen entstehen. Halten Sie dazu z. B. Kinder unbedingt vom Gerät fern.
5. Um eine Überhitzung des Gerätes auszuschreiben, dürfen nur Räume, die größer als 4 qm² sind, beheizt werden.
6. Stecken Sie keine Gegenstände in die Geräteöffnungen, es besteht die Gefahr eines Stromschlags.
7. Benutzen Sie keine leicht brennbaren Stoffe oder z. B. Sprays in der Nähe des Gerätes - Brandgefahr!
8. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
9. Achten Sie darauf, dass sich kein Staub im Gerät ansmelt und reinigen Sie es regelmäßig.
10. Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer weiterethers achtsam vor.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit Gegenständen abgedeckt werden har.

TECHNISCHE DATEN

Leistung: 2.000 Watt, 230V , 50 Hz (Stufe I: 1.000 W, Stufe II: 2.000 W), max. Raumgroße bis ca. 15m^2

MaBe: Ca. 19,5 x 12,6 x 32,6 cm (L/B/H)

Zuleitung: Ca. 150 cm

Gewicht: Ca. 1,7 kg

Gehäuse: Kunststoff

Schutzklasse: II

Ausstattung: 4fach-Funktions-Drehschalter für Ventilation/Aus/Warmluft/HeiBluft, Thermostat-Drehschalter mit stufenloser Temperaturregelung, Überhitzungsschutz, Kippschutz, 75^ - Oszillations-funktion (Schwenkfungtion, abschaltbar), praktischer Tragegriff

Zubehör: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

Das Gerät ist während und nach dem Betrieb sehr heißt – Verbrennungsgefahr! Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschaltsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Höhe von Waschbecken, Badewannen oder anderen mit Wasser gefüllten Behältnissen betreiben. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Es besteht die Gefahr eines Stromschlages.

KIPPSCHUTZ

Wenn Sie das Gerät leicht schütteln, horen Sie ein Gerausch aus dem Inneren des Gerätes. Dieses wird durch die verwendete Technik des Umkipp-Schutzes verursacht, es liegt kein Defekt am Gerät vor! Durch den Kipp-Schutz wird das Gerät sofort ausgeschaltet, sobald es z. B. durch Umkippen in eine Position gerät, die den sicheren Betrieb gefährdet.

DER IDEALE STANDORT

1. Halten Sie ausreichenden Sicherheitsabstand (mindestens einen Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein.
2. Das Gerätarf nur senkrecht in Betrieb genommen werden.
3. Sorgen Sie davon, dass die Luft ungehindert ein- und ausströmen kann - die Luft einläse des Gerätes dürfen auf keinen Fall verdeckt werden.
4. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa, Bett) stellen, da das Gerät umkippen kann.
5. Achten Sie außer dem darauf, das Gerät nicht auf langflorigen Teppichen oder in staubreicher Umgebung aufzustellen.
6. Das Gerätarf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
7. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und achten Sie daraufauf, dass die verwendete Steckdose jederzeit leicht zugänglich ist.
8. Prüfen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
9. Die Zuleitung darf keine Gehauseteile berühren, da das Kabel schmelzen könnte.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

VOR DEM ERSTEN BENUTZEN

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen und Aufkleber (nicht das Typenschild oder die Seriennummer!). Halten Sie Verpackungsmaterial von Kindern fern - Erstickungsgefahr! Entsorgen Sie Verpackungsmaterial gemäß den vor Ort geltenden Richtlinien.
2. Prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie das Gerät bei sightbaren Beschädigungen nicht in Betrieb, sondern wenden Sie sich an unseren Kundenservice.

3. Beachten Sie alle Punkte, die im Kapitel „Der ideale Standort“ aufgeführts sind, und suchen Sie einen passenden Standort aus.

4. Wenn Sie das Gerät das ersten Mal nutzen, oder es längerere Zeit nicht in Betrieb war, kann es zu leichter Geruchsbildung kommt.

IN BETRIEB NEHMEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie safer, dass Sie einen sicheren Standort gewählt haben.
3. Stecken Sie den Stecker in eine Steckdose (230V, 50Hz)
4. Wahlen Sie die gewünschte Funktion am Funktion-Drehschalter:

Heizbetrieb

• Stufe „für niedrigere Wärme (ca. 1.000 Watt)
• Stufe „II“ für mehr Wärme (ca. 2.000 Watt)

Wahlen Sie für den Heizbetrieb am Thermostat-Drehschalter die gewünschte Temperatur, indem Sie den Regler drehen. Der Regler ist stufenlose einstellbar. Die Kontrolleuche zeigt den Betrieb an.

1. Das Gerät heizt solange, bis die gewünschte Temperatur erreicht ist, danach schaltet sich das Gerät aus. Sobald die Raumtemperatur unter die eingestellte Temperatur fällt, schaltet sich das Gerät wieder ein.

Ventilatorbetrieb

Stufe „ für die Ventilator-Funktion (kühle Luft)

Achtung: Wenn das Gerät vorher auf Heizbetrieb war, ist die ausströmende Luft zunachst noch warm. Es dauert je nach vorheriger Heizleistung eine gewisse Zeit, bis das Gerät kühle Luft ventiliert.

1. Wenn Sie die Ventilator-Funktion einstellen, müssen Sie den Thermostat-Drehschalter auf die hochste Position stellen.
2. Um das Gerät auszuschalten, stellen Sie den Drehschalter auf Position „O" undziehen Sie den Netzstecker.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

OSZILLATIONS-FUNKTION/SCHWENKFUNKTION

1. Damit ist es möglich, den Luftstrom über eine größere Fläche hinweg zu vertieren, da das Gerät in einem gewissen Radius hinund herschwenkt.
2. Bei jeder Betriebsart kann die Oszillations-Funktion zugeschaltet werden. Drücken Sie hierfür den Schalter „I/O“ an

der Geräterückseite. Mocht den Sie das Gerät in einer bestimmten Position anhalten, drücken Sie erneut den Schalter „I/O".

1. Schalten Sie die Oszillations-Funktion wieder aus, bevor Sie das Gerät ausschalten.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie den Schalter auf „0“ stellen. Ziehen Sie den Stecker aus der Steckdose. Lassen Sie das Gerät gut abkühlen.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Staub im Gerät konnen Sie entfernen, wenn Sie vorsichtig einen Staubsauger ans Luftteinlassgitter halten.
3. Bewahren Sie den Heizlüfter an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

ÜBERHITZUNGSSCHUTZ

1. Das Gerät ist mit einer doppelten Überhitzungsschutz-Funktion ausgestattet, der das Gerät bei übermöiger Erwärung über 70^ ausschaltet.
2. Wenn der Überhitzungsschutz ausgelöst wurde, schalten Sieitte das Gerät aus,ziehen Sie den Stecker aus der Steckdose und halten Sie das Gerät mindestens 30 Minuten abkühlen.
3. Beseitigen Sie den Ausloser des Überhitzungsschutzes (z. B. zu viel Staub im Gerät, abgedeckte Luftauslassgitter) und nehmen Sie dann das Gerät wieder in Betrieb.
4. Wenn sich das Gerät auch nach Beseitigung der Ursache nicht wieder einschaltenlässt,oder der Überhitzungsschutz ohne erkennbaren Grund einschaltet,nehmen Sieitte Kontakt mit unserem Kundenservice auf.

GARANTIEBESTIMMUNGEN

Wir gewährren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsehler nach unseren Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich膑 an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sieitte zusammen mit einer Kopie des maschinell erstellen Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendingung konnen Sie sich einen Rücksendeschein ausdrucken. (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handler werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG/UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer herge stehen. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden dient können die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen these Produkte an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recyclen von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklart die UNOLD AG, dass sich der Heizlüfter 86116 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2017

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

These Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4
68766 Hockenheim

Kundendienst
Telefon [phone]
Telefax +49 (0) 6205/94 18-22
E-Mail [e-mail]
Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kosten los bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznan

Internet www.quadra-net.pl

These Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

INSTRUCTIONS FOR USE MODEL 86116

FOR YOUR SAFETY

VÖR HET EERSTE GEBRUK

Erforderliche Angaben für elektrische Standheizungen.

Modellkennung(en): Unold Heizlüfter 86116
Parameter	Symbol	Wert	Einheit	Erläuterung	Gerät
Heizleistung Typ des Heizeingangs, nur für elektrische				Standheizungen mit Wärmespeicher (eine Option auswahlen)
Nennheizleistung	Pnom	2,0	kW	Manuelle Wärmeregulierung mit integriertem Thermostat	Nein
Mindestheizleistung (Indikativ)	Pmin	1,0	kW Manuelle Wärmeregulierung mit Feedback über Raum- und/oder Außentemperatur	Nein
Maximale kontinuierliche Heizleistung	Pmax,c	2,0	kW	Elektronische Wärmeregulierung mit Feedback über Raum- und/oder Außentemperatur	Nein
Zusätzlicher Energieverbrauch	---	---	---	Heizleistung mit Gebläse	Nein
Bei Nennheizleistung	elmax	0,020 Läufermotor	kW Typ der Heizleistung/ Raumtemperatursteuerung (eine Option auswahlen)
Bei Mindestheizleistung	elmin	0,020 Läufermotor	kW Einstufige Heizleistung und keine Steuerung der Raumtemperatur	Nein
Im Standby-Modus	eISB	0,000	kW	Zwei oder mehr manuelle Stufen, keine Steuerung der Raumtemperatur	Nein
				Mit mechanischem Thermostat Steuerung der Raumtemperatur mit elektronischer Raumtemperatursteuerung	Ja
				Mit elektronischer Raumtemperatursteuerung	Nein
				Elektronische Raumtemperatursteuerung mit Tages-Timer	Nein
				Elektronische Raumtemperatursteuerung mit Wochen-Timer	Nein
				Andere Steuerungsoptionen (Auswahl mehrerer Optionen möglich)
				Raumtemperatursteuerung mit Erkennung von Personen	Nein
				Raumtemperatursteuerung mit Erkennung von geöffnen Fenstern	Nein
				Mit Option zur Abstandsregulierung	Nein
				Mit adaptiver Startsteuerung	Nein
				Mit Begrenzung der	Nein
				Betriebstemperatur
				Mit schwarzem Temperaturfuhler	Nein
Kontakt	UNOLD AG, Mannheimer Str. 4 68766 Hockenheim Tel. 06205 / 9418-0
