Z31224 - Wagenheber ULTIMATE SPEED - Kostenlose Bedienungsanleitung

Produkttyp	Hydraulik-Wagenheber
Marke	Ultimate Speed
Modell	Z31224
Hubhöhe	18,5 - 36 cm
Max. Belastung	3000 kg
Gewicht	3,1 kg
Hydrauliköl	ISO VG 15
Ölkapazität	Etwa 100 - 105 ml
Betriebstemperatur	-20°C bis +40°C
Maximale Betätigungskraft	350 N (ca. 35 kg am Hebel)
Sicherheitsnorm	EN 1494/A1:2008
Verwendungszweck	Heben und Senken von Fahrzeugen
Lieferumfang	1 Wagenheber, 1 Hebestange, 1 Gewindestange, 1 Bedienungsanleitung
Wartung	Regelmäßige Schmierung beweglicher Teile, Reinigung mit geöltem Tuch
Reinigung	Mit einem leicht ölgetränkten Tuch abwischen, aggressive Reinigungsmittel vermeiden
Sicherheit	Mit Unterstellböcken und Keilen verwenden, ebene und feste Oberfläche
Hydrauliksystem	Entlüftung möglich, Ölbefüllung durch Verschluss
Zu schmierende bewegliche Teile	Hebestange, Verlängerungsschraube, Pumpmechanismus
Ventiltyp	Absenkventil (5) und Sicherheitsventil (4)
Lagerung	Trocken, vor Feuchtigkeit geschützt, Druckteller abgesenkt

Häufig gestellte Fragen - Z31224 ULTIMATE SPEED

Was tun, wenn der Wagenheber das Fahrzeug nicht oder nicht ausreichend anhebt?

Überprüfen Sie zunächst, ob das Absenkventil vollständig geschlossen ist, indem Sie die Gewindestange im Uhrzeigersinn drehen. Wenn das Problem weiterhin besteht, kann ein Mangel an Hydrauliköl (füllen Sie ISO VG 15 nach) oder Luft im System (entlüften Sie) vorliegen. Schließlich kann auch ein Ölüberschuss den Mechanismus blockieren; entfernen Sie ggf. den Überschuss.

Wie entlüfte ich das Hydrauliksystem?

Setzen Sie die Gewindestange auf das Absenkventil und drehen Sie gegen den Uhrzeigersinn, um den Druckteller vollständig abzusenken. Entfernen Sie den Ölverschluss, pumpen Sie dann mehrmals mit der Hebestange, um die Luft herauszulassen. Schließen Sie das Ventil und setzen Sie den Verschluss wieder ein. Wiederholen Sie den Vorgang bei Bedarf.

Wie fülle ich Hydrauliköl nach?

Stellen Sie den Wagenheber senkrecht auf eine ebene Fläche. Senken Sie die Verlängerungsschraube und den Druckteller vollständig ab, indem Sie die Gewindestange drehen. Entfernen Sie den Ölverschluss und gießen Sie ISO VG 15-Öl bis zur unteren Kante der Öffnung (etwa 100-105 ml). Entlüften Sie dann das System und setzen Sie den Verschluss wieder ein.

Welches Hydrauliköl verwenden?

Verwenden Sie ausschließlich ein Hydrauliköl gemäß Norm ISO VG 15. Verwenden Sie keine anderen Schmiermittel, da diese das Hydrauliksystem beschädigen könnten.

Wie senke ich das Fahrzeug sicher ab?

Überprüfen Sie vor dem Absenken, dass sich keine Personen oder Hindernisse unter dem Fahrzeug befinden. Setzen Sie die Gewindestange auf das Absenkventil und drehen Sie sie langsam gegen den Uhrzeigersinn. Je stärker Sie drehen, desto schneller senkt sich das Fahrzeug; beginnen Sie behutsam, um die Geschwindigkeit zu kontrollieren. Senken Sie den Druckteller vollständig ab, bevor Sie den Wagenheber entfernen.

Was tun, wenn der Wagenheber unter Last nachgibt?

Dies deutet darauf hin, dass das Absenkventil nicht richtig geschlossen ist. Drehen Sie die Gewindestange fest im Uhrzeigersinn, um es zu schließen. Wenn das Problem weiterhin besteht, prüfen Sie auf Ölleckagen oder einen Ölüberschuss im Behälter.

Wie warte ich den Hydraulik-Wagenheber?

Reinigen Sie den Wagenheber nach jedem Gebrauch mit einem leicht geölten Tuch und schmieren Sie alle beweglichen Außenteile (Hebestange, Verlängerungsschraube, Pumpmechanismus). Verwenden Sie niemals aggressive Reinigungsmittel. Überprüfen Sie regelmäßig den Zustand der Ventile und auf Ölleckagen.

Wo bewahre ich den Wagenheber nach Gebrauch auf?

Lagern Sie den Wagenheber trocken und vor Feuchtigkeit geschützt. Stellen Sie sicher, dass der Druckteller vollständig abgesenkt und die Verlängerungsschraube eingefahren ist, um zu verhindern, dass Öl aus dem Verschluss austritt. Schmieren Sie bewegliche Teile regelmäßig, um Korrosion vorzubeugen.

Ist es möglich, den Wagenheber ohne Unterstellböcke zu verwenden?

Nein, es ist zwingend erforderlich, Unterstellböcke (Stützböcke) zusätzlich zum Wagenheber zu verwenden. Arbeiten Sie niemals unter einem Fahrzeug, das nur vom Wagenheber gestützt wird. Verwenden Sie auch Keile, um die Räder zu blockieren und Bewegungen zu verhindern.

Wie schließe ich das Absenkventil richtig?

Nach dem Anheben des Fahrzeugs und dem Platzieren der Unterstellböcke drehen Sie die Gewindestange am Absenkventil im Uhrzeigersinn, bis sie fest angezogen ist. Dadurch wird die Last sicher gehalten. Vergessen Sie nicht, es nach jedem Gebrauch wieder zu schließen.

BEDIENUNGSANLEITUNG Z31224 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise

2O

Z31224

ULTIMATE

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 16

A

B

C

D

E

Technische gegevens.. 11

Leveringsomvang

- Technische gegevens

Hefhoogte: ca. 18,5-36 cm

Draagkracht maximaal: 3000kg

Gewicht: ca. 3,1 kg

Hydraulische olie: conform ISO VG 15

Leveringsomvang

Bestimmungsgemäß Verwendung

Teilebeschreibung . 17

Technische Daten . 17

Lieferumfang . 17

Sicherheitshinweise . 17

Gebrauch

Kfz anheben . 18
Kfz absenken. 19

Reinigung und Pflege.

Wartung und Lagerung

Hydraulik-OI nachfullen/Einfetten. 19
Luft aus dem Hydraulic-System entfernen .Seite 20
Lagerung. 20

Fehler beheben

Entsorgung.

Informationen

Konformitätserklärung. 21

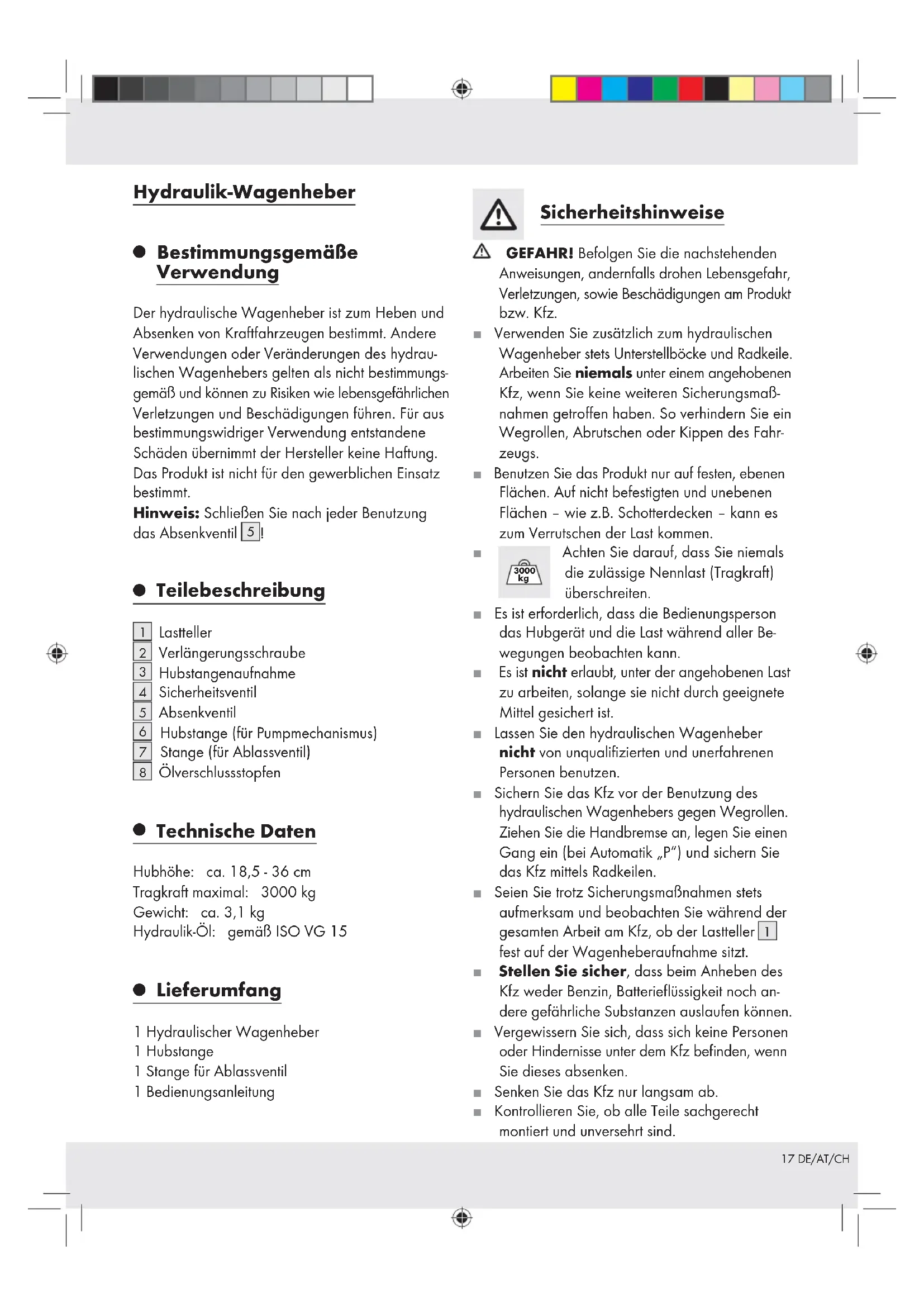

Hydraulik-Wagenheber

Bestimmungsgemäß Verwendung

Der hydraulische Wagenheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenhebers gelten als nicht bestimmungs-gemäß und konnen zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: SchlieBen Sie nach jeder Benutzung das Absenkventil 5!

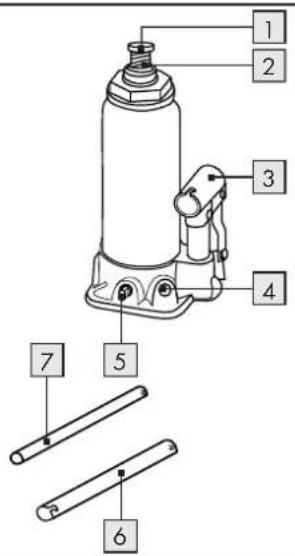

- Teilebeschreibung

1 Lastteller
2 Verlängerungsschraube
3 Hubstangenaufnahme
4 Sicherheitsventil
5 Absenkventil
6 Hubstange (für Pumpmechanismus)
7 Stange (fur Ablassventil)
8 Olverschlusstopfen

- Technische Daten

Hubhöhe: ca. 18,5-36 cm

Tragkraft maximal: 3000kg

Gewicht: ca. 3,1 kg

Hydraulik-Öl: gemäß ISO VG 15

- Lieferumfang

1 Hydrauscher Wagenheber
1 Hubstange
1 Stange für Ablassventil
1 Bedienungsanleitung

Sicherheitshinweise

GEFAH! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen, sowie Beschädigungen am Produkt bzw. Kfz.

• Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. So verhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs.
  Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen - wie z.B. Schotterdecken - kann es zum Verrutschen der Last kommt.

Achten Sie darauf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiben.
Esisterforderlich,dassiedebidenungsperson dasHubgeratund die Lastwahrend allerBewegungen beobachten kann.
Esist nicht erlaubt,unter der angehobenen Last zu arbeiten,solange sie nicht durch geeignete Mittel geschichert ist.
Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen.
Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P”) und sichern Sie das Kfz mittels Radkeilen.
Seien Sieriotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller fest auf der Wagenheberaufnahme sitzt.
Stellen Sie sicher, dass beim Anheiten des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen konnen.
Vergewisern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie diesen absenden.
■ Senken Sie das Kfz nur langsam ab.
Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.

Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wagenahebers. Kontrollieren Sie den hydraulischen Wagenahebers insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile.
Benutzen Sie den hydraulischen Waghenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an.
Achten Sie darauf, dass sich keine Personen - insbesondere Kinder - im Kfz befinden und in der Höhe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist.
Verstellen Sie niemals das Sicherheitsventil 4. Es ist werksheitig korrekt eingestellt und muss nicht nachjustiert werden.
- Verwenden Sie den hydraulischen Wagenheber keinesfalls, wenn das Siegel (Sicherheitsventil 4) beschädigt ist.
Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrene Person mit dem Gerät vertraut zu machen. Die Pump- und Übertragungskräfte betragen ungebärn 350 N.
Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgeraten, bis diese erneuert wurden.
- Nehmen Sie keine Umbauarbeiten am hydraulischen Wagenheber vor. Jegliche konstruktive Veränderung des Gerats hat Einfluss auf die Sicherheit und die Übereinstimmung des Gerats mit der EN 1494/A1:2008.
Beim Benutzen des Wagenhebers darf die aufgewendete Kraft 350 N nicht überschreiben. Dies entspricht einer Kraft von ungebahr 35 kg am Hebel.

VORSICHTMERLETZUNGSGEFAHR DURING QUETSCHUNGENI!

1. Halten Sie ihre Finger während des Jahres immer vom Bereich der Hubefohnahme 3 fern. Andernfalls kann Erträge durch Quetschungen kommt.

Pumpvorgangs immer vom Bereich der Hubstangenaufnahme 3 fern. Andernfalls kann es zu Verletzungen durch Quetschungenkommen.

Die Betriebstemperatur des Hydraulikols把这些 Geräts liegt bei -20^ C bis +40^ C.
- Verwenden Sie das Gerät nicht in feuergefahrdeten Räumen, in denen brennbare oder

explosive Dampfe oder Stäube vorhanden sein konnten (z.B. in Ställen, Scheunen oder Lackierhallen).

Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in angehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken.
Benutzen Sie das Gerät nicht, wenn Sie Spuren von ausgelaufenem Öl vorfinden.
Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstellen lasen.

- Gebrauch

Kfz anheben

VORSICHT! LEBENSGEFAHR! Vergewissem

Sie sich zunachst über den unversehren Zustand von Wagenheber und Unterstellböcken, bevor Sie diese verwenden. Beachten Sie, dass der hydraulische Wagenheber nur in Kombination mit Unterstellböcken verwendet werden darf. Stellen Sie diese vor dem Anheiten des Kfz bereit. Falls Sie keine Unterstellböcke verwenden, droht ein Abkippen des Kfz, was Lebensgefahr bedeuten kann.

Gehen Sie wie folgt vor:

Achten Sie darauf, dass die Stange komplett abgesenkt ist und die Verlangerungsschraube 2 vollständig eingedreht ist, wenn Sie den Wagenheber lagern.
Stellen Sie den hydraulischen Wagenaher in die gewünschte Position. Beachten Sie dazu die Betriebsanleitung des Kfz.

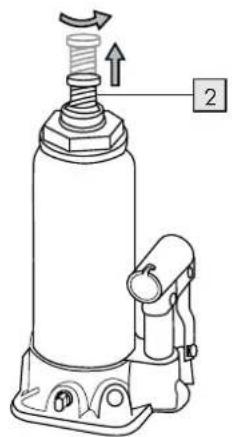

Drehen Sie, falls notwendig, die Verlängerungsschraube 2 heraus, bis Sie den Boden des Kfz berührt (Abb. B).

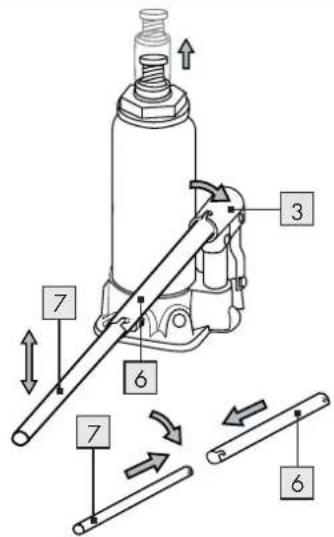

Verbinden Sie die Stange mit der Hubstange 6, um eine verlangerte Hubstange zu erhalten.

VORSICHTMERLETZUNGSGEFAHR DURCH QUETSCHUNGEN!

Halten Sie Ihr Finger während des

Pumpvorgangs immer vom Bereich der Hub

stangenaufnahme 3 fern. Andernfalls kann es zu Verletzungen durch Quetschungenkommen.

Fuhren Sie die Hubstange 6 in die Hubstan-genaufnahme 3 ein und pumpen Sie das Kfz auf die gewünschte Höhe (Abb. C).
Stellen Sie die Unterstellböcke unter die zulässigen Stützpunkte des Kfz.
Entlasten Sie den Wagenerbeber, indem Sie die Stange mit der ovalen Öffnung auf das Absenkventil aufsetzen, die Stange etwas gegen den Uhrzeigersinn drehen und dann sofort wieder zurückdrehen. Der Lastteller führt etwas herunter und das Kfz wird von den Unterstellböcken gehalten.

Kfz absken

LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie diese absenken.
VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und / oder dem Kfz.
Heben Sie zunachst das Kfz etwas an, um die Unterstellböcke entfern zu konnen. Gehen Sie zum Anheiten vor wie im Kapitel „Kfz anheiten" beschrieben.
Entfernen Sie die Unterstellböcke.

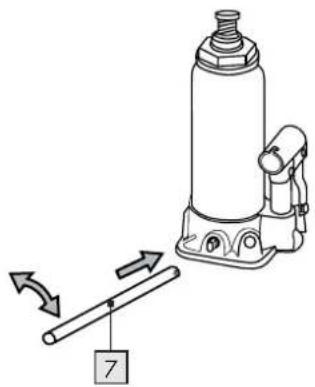

- Setzen Sie die Stange mit der ovalen Öffnung auf das Absenkventil auf und drehen Sie die Stange langsam gegen den Uhrzeiger-sinn (Abb. C). Das Kfz wird langsam abgesenkt.

Hinweis: Je stärker Sie die Stangegegen den Uhrzeigersinn drehen, um so schneller wird das Kfz abgesenkt. Drehen Sie deshalb zunachst sehr vorsichtig, um ein Gefühl für die richtige Geschwindigkeit zubekommen.

• Senken Sie den Lastteller 1 soweit ab, dass er nicht mehr belastet ist. Ziehen Sie den Wageneber dann unter dem Auto hervor. Üben Sie Druck auf den Lastteller 1 aus, bis er vollständig abgesenkt ist.
  Schlieben Sie das Absenkventil 5, indem Sie die Stange auf dem Absenkventil 5 im Uhrzeigersinn drehen

Ziehen Sie die Stange 7 vom Absenkventil 5 ab.
Drehen Sie die Verlängerungsschraube 2 wieder herunter, falls Sie herausgeschraubt ist.

Reinigung und Pflege

Fetten Sie alle auBen liegenden, beweglichen Teile gut ein.
Reinigen Sie den hydraulischen Wagenaher mit einem leicht eingeölten Tuch.
- Verwenden Sie keinesfalls scharfe oder atzende Reinigungsmittel.

Wartung und Lagerung

Hydraulik-Öl nachfüllen/Einfetten

Hinweis: Verwenden Sie nur Hydraulik-Ole gemäß ISO VG 15.

Stellen Sie den Wagenheber senkrecht auf eine ebene, waagerechte Fläche.
Drehen Sie die Verlängerungsschraube 2 vollständig herunter.
Setzen Sie die Stange mit der ovalen Öffnung auf das Absenkventil auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller vollständig abgesenkt ist.
Ziehen Sie den Ölverschlussstopfen aus dem Öltank.
Füllen Sie Hydrauliköl mit einem geeigneten Gefäß in den Öltank. Füllen Sie das Hydraulik Öl bis an die Unterkante der Einfūlöffnung.
Entfernen Sie eventuell vorhandene Luft im Hydraulik-System. Gehen Sie dazu wie in den Schritten 3-4 im Kapitel „Luft aus dem Hydraulik-System entfernen" vor.
Setzen Sie den Ölverschlussstopfen [8] wieder in den Öltank ein.
Fetten Sie alle beweglichen Teile des Wagenebers regelmäß ein, um Korrosion zuverhindern.
Füllen Sie ca. 100 - 105 ml Öl nach, wenn das Öl komplett verbraucht ist.

- Luft aus dem Hydraulik-System entfernen

Luft im Hydraulik-System kann zu Beeinträchtigungen bei der Funktion des Wagenhebers führen.

Gehen Sie zum Entfern der Luft aus dem Hydraulik-System wie folgt vor:

1. Setzen Sie die Stange mit der ovalen Öffnung auf das Absenkventil auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller vollständig abgesenk ist.
2. Ziehen Sie den Ölverschlussstopfen 8 aus dem Öltank.
3. Führer Sie die Hubstange 6 in die Hubstangenaufnahme 3 ein und pumpen mehrmals, um die Luft entweichen zu halten.
4. Setzen Sie die Stange mit der ovalen Öffnung auf das Absenkventil 5 auf und drehen Sie die Stange im Uhrzeigersinn (Abb. C). Das Absenkventil 5 ist nun wieder geschlossen.
5. Setzen Sie den Ölverschlussstopfen [8] wieder in den Öltank ein.
6. Wiederholen Sie bei Bedarf die Schritte 1-5, bis die Luft vollständig entwicken ist.

Lagerung

Setzen Sie die Stange mit der ovalen Öffnung auf das Absenkventil auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller vollständig abgesenkt ist.
Drehen Sie die Verlängerungsschraube 2 vollständig herunter.
Lagern Sie den hydraulischen Wagenaher und die Hubstange trocken und vor Feuchigkeit geschützt.
Achten Sie daraufuf, dass der Lastteller 1 komplett abgesenkt ist und die Verlangerungsschraube 2 vollständig eingedrecht ist, wenn Sie den Wagenheber lagern. So vermeiden Sie, dass Öl aus dem Ölverschlussstopfen 8 austreten kann.
Fetten Sie alle beweglichen Teile des Wagenebers regelmäß ein, um Korrosion zu verhindern.

Fehler beheben

= Fehler
= Ursache
0 = Behebung

= Der Wagenheber hebts das Kfz nicht oder nicht hoch genug an.
Das Absenkventi5 wurdene nicht richtig geschlossen.
O = Schlieben Sie das Absenkventil 5 vollständig (siehe Kapitel Kfz anheiten).
= Es ist nicht genug Hydraulik-Ol im Wogenheber.
O = Fullen Sie Hydraulik-Öl nach (siehe Kapitel „Hydraulik-Öl nachfüllen/Einfetten").
= Es befindet sich zuviel Hydraulik-Öl im Zylinder.
O = Entfernen Sie die überschüssige Menge Hydraulic Öl aus dem Zylinder.
= Es befindet sich Luft im Hydraulik-System.
O = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel "Luft aus dem Hydraulik-System entfernen").

= Der Wagenheber gibt unter Belastung nach.

=Das Absenkventil5wuDerne nicht richtig geschlossen.

O = Schlieben Sie das Absenkventil 5 vollständig (siehe Kapitel Kfz anheiten).

= Hydraulik-OI tritt aus.
= Es befindet sich zuviel Hydraulik-ol im Zylinder.
O = Entfernen Sie die überschussige Menge Hydraulik- aus dem Zylinder.

= Der Pump-Mechanismus Funktioniert nur teilweise.
C = Es befindet sich zuviel Hydraulik-Ol im Zylinder.
O = Entfernen Sie die uberschussige Menge Hydraulik- aus dem Zylinder.
= Es befindet sich Luft im Hydraulik-System.
O = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel "Luft aus dem Hydraulik-System entfernen").

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Offnungszeiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die{nachste Schadstoffsmittelstelle.

Informationen

Konformitätserklärung

Wir, Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, erklaren in alleiniger Verantwortung, dass das Produkt: Hydraulik-Wagenheber, Modell-Nr.: Z31224, Version: 07/2012, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EC übereinstimmt.

Angewandte harmonisierte Norm: EN 1494/A1:2008

Heaenerfiing

Die komplete Konformitätserklarung finden Sie unter: www.milomex.com

C

IAN73148

Milomex Ltd.

Stand der Informationen: 05/2012

Ident-No.: Z31224052012-2
