BEDIENUNGSANLEITUNG DPM7700 PHILIPS

Sicherheitsanweisungen 35

Wiederaufladbare Batterie 35

Speicherkarten 35

Gehorschutz 36

Gesetzliche Bestimmungen zu Tonaufnahmen 36

Recycling 36

Uber这些东西 Benutzerhandbuch 36

Modellspezifische Funktionen und Diagramme 36

Verwendete Symbole 36

2Ihr digitales Diktiergerat 37

Produkt-Highlights 37

Packungsinhalt 37

Ubersicht der Bedienungselemente und Anschlüsse 38

Displaysymbole 39

3 Erste Schritte 41

Anschlieben der Dockingstation 41

Installieren des Diktiergerätes 41

Einsetzen und Auswerfen der Speicherkarte 41

Aufladen der Batterie 42

Ein-/Ausschalten 42

Erstinstallation 43

Einstellen der Sprache 43

Einstellen von Datum und Uhrzeit 43

Energiesparmodus 43

4 Verwendend des Diktiergerätes 44

Aufnehmen 44

Aufnahmeeinstellungen 44

Erstellen einer neuen Aufnahme 44

Hinzufugen zu oder Überschreiben einer Aufnahme 45

Wiedergabe 46

Auswahlen einer Datei 46

Wiedergabe einer Aufnahme 46

Anpassen der Wiedergabegeschwindigkeit 46

Schnellsuche 46

Löschen 47

Löschen einer Datei 47

Löschen eines Abschnitts einer Datei 47

Alle Dateien loschen 47

5 Weitergehende Funktionen 48

Sprachaktivierte Aufnahme 48

Schlüsselwörter zuweisen (Autoren-ID und

Arbeitstyp) 49

Einen Autornamen zuweisen 49

EinenArbeitstypzuweisen 49

Dateisperre und Prioritat 49

Freihändige Aufnahme und Transkription 49

Freihändige Aufnahme 50

Freihändige Transkription 50

Philips SpeechExec verwenden 51

Weitergehende Konfiguration 51

Aufnahmen auf den PC herunterlagen 52

6 Einstellungen 53

Menu verwenden 53

Menuliste 53

Dateimenü 54

Datei Ioschen 54

Abschnitt loschen 54

Prioritat hoch / normal 54

Sperren/EOL 54

Index setzen / löschen 54

Autor, Arbeitsstyp 54

Alle loschen 54

Dateinformation 54

Aufnahmemonu 55

Profil 55

Line-in 55

Signalton bei Aufnahme 55

Bearbeitungsmodus 55

Sprachaktivierung 55

Anzeigemenü 56

Helligkeit 56

Beleuchtung 56

Erscheinungsbild 56

Aufnahmelampe 56

Language 56

Gerätemü 56

Signalton 56

Akust. Rückmeldung 56

Energiesparmodus 56

Datum & Uhrzeit 56

Schiebeschalter 56

Autom. Rücksprung 57

Geräteinformation 57

Karte formatieren 57

USB-Laden 57

USB-Audio 57

Freihandmodus 57

Diagnosedatei 57

Werkseinstellungen 57

Rauschminderung 57

7 Service 58

Geräteinformation anzeigen 58

Speicher formatieren 58

Firmwareaktualisieren 58

Fehlerbehebung 59

8 Technische Daten 60

1 Wichtig

Nehmen Sie nur Anpassungen und Änderungen vor, die in thisem Handbuch beschrieben werden. Befolgen Sie alle Sicherheitsanweisungen, um den ordnungsgemäßen Betrieb des Gerätes sichzustellen. Der Hersteller übernimmt keine Haftung für Schäden, die sich aus der Nichteinhaltung der Sicherheitsanweisungen ergeben.

Sicherheitsanweisungen

• Schützen Sie das Gerät vor Regen oder Wasser, um einen Kurzschluss zu vermeiden.
• Setzen Sie das Gerät keiner durch Heizgeräte oder direkte Sonneneinstrahlung verursachten übermögen Hitze aus.
• Achten Sie darauf, dass die Kabel nicht gequetscht werden, insbesondere an Steckern und am Geräteausgang.
• Sichern Sie ihre Daten und Aufnahmen. Die Herstellergarantiedeckt keinen Datenverlust ab, der auf ein Verschulden des Benutzters zurückzuführen ist.
• Führten Sie nur Wartungsarbeiten durch, die in thisem Benutzerhandbuch beschrieben werden. Zerlegen Sie das Gerät nicht in seine einzelnen Bestandteile, um Reparaturen vorzunehmen. Das Gerät darf nur in autorisierten Service-Centern repariert werden.

Wiederaufladbare Batterie

Bei unsachgemäßer Verwendung kann die Batterie explodieren, einen Brand oder)sagar Veratzungen verursachen. Beachten Sie die folgenden Warnhinweise:

• Nehmen Sie die Batterie nicht auseinander.
• Sie durfen das Batteriepack nicht quetschen, Erschüttungen oder starken Fälle wie Schlägen aussetzen, es fallen halten oder darauf troten.
• Vermeiden Sie einen Kurzschluss der Batterien und den Kontakt von Metallgegenständen mit den Batteriepolen.

• Setzen Sie die Batterien keinen hohen Temperaturen über 60^ C ( 140^ F ) aus.

• Sie)durfen die Batterien nicht verbrennen oder ins offene Feuer werfen.

• Berühren Sie keine beschädigten oder ausgelaufenen Batterien.
• Laden Sie die Batterie nur im Gerät auf.
• Halten Sie die Batterie außerhalb der Reichweite von kleinen Kindern.
• Halten Sie die Batterie trocken.
• Im Gerät)dürfen ausschlijlich Philips Li-Ion-Akkus ACC8100 (keine anderen) geladen werden. Ersetzen Sie die Batterie nur mit demselben oder einem gleichwertigen Typ.
• Entfernen Sie die Batterie aus dem Gerät, wenn es für einen längeren Zeitraum nicht benutzt wird. Das Gerät kann durch auslaufende Batterien beschädigt werden.
• Entfernen Sie die Batterie nicht während einer Aufnahme aus dem Gerät. Dadurch können Daten beschädigt werden oder verloren gehen. Außerdem kann dies zu Gerätestörungen führen.
• Batterien enthalten Substanzen, die die Umwelt gefährden. Gebrauchte Batterien und Akkus müssen an offiziellen Sammelstellen abgegeben werden.

Speicherkarten

• Das Gerät kann mit SD/SDHC-Speicherkarten verwendet werden. Es werden Karten mit einer Kapazität von bis zu 32 GB Unterstützung.
• Philips vendet anerkannte Industriestandards fur Speicherkarten an, noch sind die Produkte einiger Marken möglichwerse nicht mit Ihrem Gerät kompatibel. Das Verwenden einer nicht kompatiblen Speicherkarte kann das Gerät oder die Speicherkarte und die darauf gespeicherten Daten beschädigen.
• Durch das Formatieren der Speicherkarte werden alle Daten auf der Karte gelöscht. Deshalb sollen den Sie vor dem Formatieren der Speicherkarte unbedingt Sicherheitskopien aller wichtigen auf der Karte gespeicherten Daten anlagen. Die Herstellergarantiedeckt keinen Datenverlust ab, der auf ein Verschulden des Benutzters zurückzuführen ist.
• Das Formatieren der Speicherkarte am Computer kann zu Kompatibilitätsproblemen mit ihrem Gerät führen. Formatieren Sie die Speicherkarte deshalb nur im Gerät.

Gehorschutz

Halten Sie bei Verwendung der Kopfhörer folgende Richtlinien ein:

• Stellen Sie die Lautstärke moderat ein und horen Sie nicht zu lange über Kopfhörer.
• Achten Sie unbedingt darauf, die Lautstärke nicht higher einzustellen, als es Ihr Gehör verträgt.
• Stellen Sie die Lautstärke nur so hoch ein, dass Sie immer noch horen, was um Sie herum geschieht.
• In möglicherweise gefährlichen Situationen sollen Sie sehr vorsichtig sein oder die Nutzung vorübergehend unterbremen.
• Setzen Sie keine Kopfhörer auf, wenn Sie mit dem Auto, Fahrrad, Skateboard o. Å. unterwegs sind. Sie konnen dadurch den Verkehr gefährden und verstöben damit eventuell gegen gesetzliche Bestimmungen.

Gesetzliche Bestimmungen zu Tonaufnahmen

Die Verwendung der Aufnahmefunktion des Gerätes unterliegt den gesetzlichen Bestimmungen His lands. Bei Aufnahmen von Geschäfts oder Vorrägen müssen Sie außer dem Privatsphäre und Persönlichkeitsrechte von Dritten beachten.
- In einigen Ländern sind Sie möglicherweise gesetzlich dazu verpflichtet, den Geschrechtspartner am Telefon darauf hinzuwiesen, dass Sie das Geschreach aufzeichen. Das Aufzeichen von Telefongesprächen ist unter Umständen auch verboten.itte stellen Sie vor der Aufzeinung von Telefongesprächen sichere, dass dies in Ihrem Land legal ist.

Recycling

Das durchgestrichene Symbol eines Abfallbehalters weist daraufhin, dass das Gerät der europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über das Mülltrennungssystem in Ihrer Region für elektrische und elektronische Geräte. Halten Sie sich an die jeweils geltenden gesetzlichen Vorschriften und entsorgen Sie ihre alten Produkte nicht mit dem normalen Hausmüll. Durch die sachgerechte Entsorgung alter Produkte werden schädliche Einflüsse auf Umwelt und Gesundheit vermieden.

Uber theses Benutzerhandbuch

Auf den folgenden Seiten finden Sie eine kurze Übersicht der Bedienungselemente und Anschlüsse Ihres Gerätes. Eine detailierte Beschreibung finden Sie in den anschließenden Kapiteln these Benutzerhandbuchs. Lesen Sie ceses Benutzerhandbuch sorgfältig durch.

Modellspezifische Funktionen und Diagramme

Dieses Benutzerhandbuch beschreibt eine Modelle der Produktserie.itte beachten Sie, dass eine Funktionen nur bei bestimmten Modellen zur Verfugung stehen.

Verwendete Symbole

Tipp

• Mit diesen Symbol sind Informationen zur effizienteren und einfacheren Nutzung Ihres Gerätes gekennzeichnet.

Hinweis

• Dieses Symbol verweist auf Hinweise, die bei der Handhabung oder Bedienung des Gerätes beachtet werden müssen.

Vorsicht

• Dieses Symbol warnt vor Schäden am Gerät und möglich Datenverlust. Schäden können durch eine unsachgemäße Handhabung verursacht werden.

Warning

• Dieses Symbol warnt vor Gefahren fur Personen. Verletzungen des Körpers oder der Gesundheit konnen durch eine unsachgemäß Handhabung verursacht werden.

2 Ihr digitales Diktiergerät

Wir freuen uns, dass Sie sich für ein Gerät von Philips entschieden haben. Auf unserer Website finden Sie umfangreiche Informationen wie Benutzerhandbucher, Software-Downloads, Garantieinformationen und vieles mehr: www.philips.com/dictaton.

Produkt-Highlights

Zwei Mikrofone für ausgezeichnete Stereo-Tonaufnahmen
- Ergonomischer Schiebeschalter zur effizienten einhändigen Bedienung
- Robustes Edelstahl-Gehäuse für höhere Langlebigkeit
- Großes Farbdisplay und übersichtliche Benutzeroberfläche zureinfachen und intuitiven Bedienung
- Licht- und Bewegungssensoren für eine langere Batterielebensdauer
- Klassik-Modus für eine übersichtliche und einfache Bedienung
- Optionale Dockingstation zur schllen Batterieaufladung und freihandigen Aufnahme

Packungsinhalt

Diktiergerat

Tasche

USB-Kabel

Software-DVD

Akku (vorinstalliert)

Speicherkarte (vorinstalliert)

Kurzanleitung

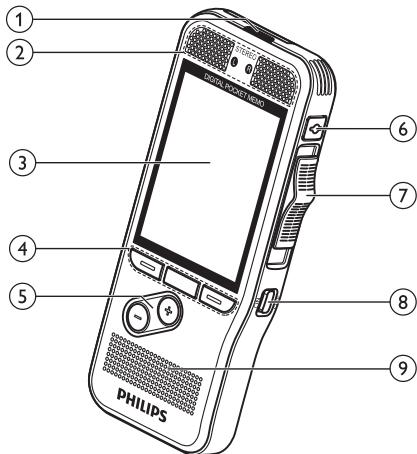

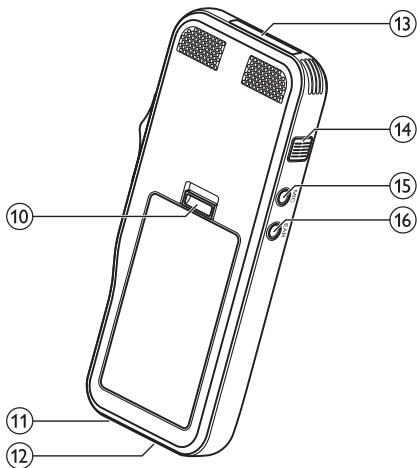

Übersicht der Bedienungselemente und Anschlüsse

① LED

• Rot: Gerät nimmt im Überschreib- oder Anhangemodus auf
• Grün: Gerät nimmt im Einfugemodus auf
• Gelb: Daten werden an den oder vom Computer übertragen

② Mikrofone
③ Bildschirm
(4) Funktionstasten F1, F2, F3

• Wahlen Sie die Funktion, die auf dem Bildschirm direkt über der Taste angezeigt ist

5+/-

• Dateinavigation im Stoppmodus
  Lautstärkeregelung während der Wiedergabe
• Menu-Navigation

⑥EOL/Dateisperre, Prioritat

• Kennzeichnen Sie eine Aufnahme als abgeschlossen und schätzen Sie sie vor versehentlichem Löschen
• Kennzeichnen Sie dringende Aufnahmen für die Transkription mit Priorität

⑦ Schiebeschalter (AUFNAHME, STOPP, WIEDERGABE, RÜCKLAUF)

⑧ EIN/AUS
⑨ Lautsprecher
⑩ Batteriefachverriegelung
① Anschluss für die Dockingstation
⑫ USB-Anschluss

• Micro-USB-Anschluss für den Computer

⑬ Speicherkarteneinschub
(14) Schneller Vorlauf (FWD)
MIC

• Externer Mikrofonanschluss (3,5 mm Stereo-Klinkenstecker)

16EAR
- Kopfhöreranschluss (3,5 mm Stereo-Klinkenstecker)

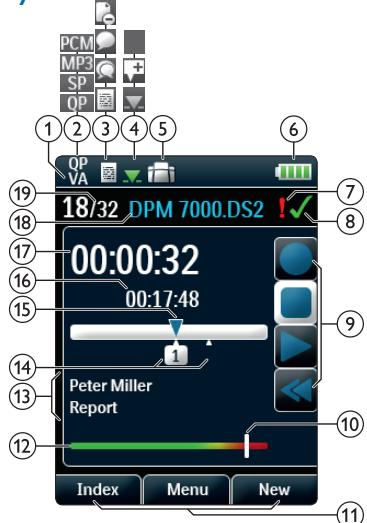

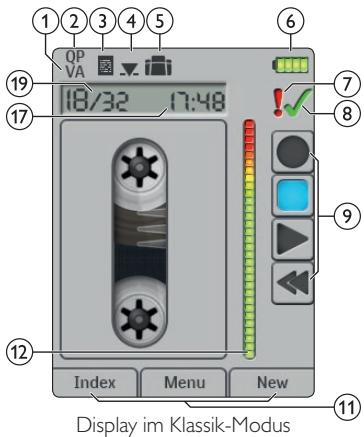

Displaysymbole

Display im modernen Modus

Hinweis

• Die Position der Symbole kann je nach Modell, Modus und den ausgewählten Funktionen variieren.

① VA Sprachaktivierung ist eingescheltet

• Bei einer sprachaktivierten Aufnahme startet die Aufnahme, sobald Sie zu sprechen beginnen. Wenn Sie aufhoren zu sprechen, wird die Aufnahme nach drei Sekunden Stille automatisch unterbrochen und erst dann wieder fortgeführht, wenn Sie wieder anfangen zu sprechen. → Sprachaktivierte Aufnahme, S. 48.

② Aufnahmequalität: QP QP, SP SP, MP3 MP3, PCM PCM
③ Aufnahmeprofil: Diktat, Bespruchung, Spracherkennung, Persönlich

• Bei einem Aufnahmeprofil werden Aufnahmeparameter wie Aufnahmequalität und Dateiformat, Mikrofonempfindlichkeit und Mikrofonmodus voreingestellt. → Profil, S. 55.

(4) Bearbeitungsmodus: Aufnahme überschreiben,

Aufnahme einzelgen, Aufnahme anhängen

( Hinzufugen zu oder Überschreiben einer Aufnahme, S. 44)

⑤ Ein Fußschalter ist an die Dockingstation angeschlossen

• Durch den Anschluss eines optionalen Philips Fußschalters an die Dockingstation kann das Diktiergerät für eine freihandige Aufnahme oder Transkription verwendet werden.

Freihändige Aufnahme und Transkription, S. 49.

⑥ Batterieladestand
- Die Balken zeigen den Batteriestatus an. Beim Aufladen des Diktiergerätes blinken die Balken bis der Ladevorgang abgeschlossen ist.
⑦ Die Prioirität der Aufnahme ist auf „hoch“ eingestellt.
( Dateisperre und Prioritat, S. 49)

EOL/Dateisperre

Die Aufnahme ist als abgeschlossen gekennzeichnet und vor dem versehentlichen Löschen geschützt. Dateisperre und Priorität, S. 49.

⑨ Position des Schiebeschalters
10 Position der Empfindlichkeitstärke für die sprachaktivierte Aufnahme ( Sprachaktivierte Aufnahme, S. 48)
(11) Aktuelle Funktion der Funktionstasten F1, F2, F3
(12)Positionsleiste der Empfindlichkeitsstärke
(13) Schlüsselworbereich

Jeder Aufnahme können ein oder mehrere Schlüsselwörter wie der Autorname o. Ä. zugewiesen werden. Die Schlüsselwörter können zur Identifizierung von Aufnahmen und für das automatische Datei-Routing verwendet werden. Schlüsselwörter zuweisen (Autoren-ID und Arbeitstyp), S. 49.

(14) Anzeige der Indexmarkierungen ( Indexmarkierungen, S. 48)
(15) Positionsanzeiger der aktuellen Wiedergabe/Aufnahme
16 Dateilange
⑦ Aktuelle Aufnahme-/Wiedergabedauer
18) Datum
19 Aktuelle Dateinummer/Gesamtzahl der Dateien

3 Erste Schritte

Vorsicht

• Vergewistern Sie sich, dass Sie die Sicherheitsanweisungen gelesen haben, bevor Sie Ihr Diktiergerät anschließen und installieren. Sicherheitsanweisungen, S. 35.

Installieren des Diktiergerätes

Hinweis

• Laden Sie die Batterie vor der ersten Verwendung drei Stunden lang auf.

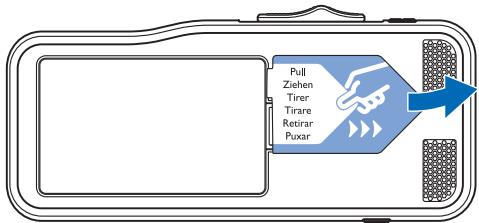

Die Batterie ist im Gerät vorinstalliert. Ziehen Sie das Batterieband vor dem Aufladen aus dem Batteriefach hersa.

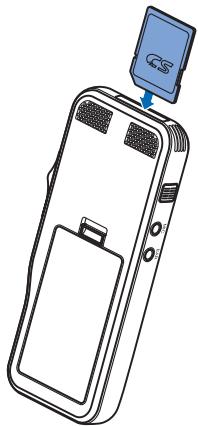

Einsetzen und Auswerfen der Speicherkarte

Das Gerät kann mit SD/SDHC-Speicherkarten verwendet werden. Es werden Karten mit einer Kapazität von bis zu 32 GB untersätzt. Bei Ihr dem Diktiergerät ist eine Speicherkarte im Lieferumfang enthalten, die bereits eingesetzt und formatiert ist.

Schritte zum Einsetzen und Auswerfen einer Speicherkarte:

1 Suchen Sie den Speicherkarteneinschub auf der Oberseite des Diktiergerätes.
2 Schieben Sie die Speicherkarte mit den goldfarbenen Kontakten nach unten (zur Vorderseite des Gerätes hin) ein.
3 Schieben Sie die Speicherkarte soweit in den Speicherkarteneinschub, bis sie einrastet.
4 Zum Herausnehmen drücken Sie die Speicherkarte leicht tiefer, bis der Schnappmechanismus die Karte wieder freiigtbt.

Hinweise

• Entfernen Sie die Speicherkarte nie während einer laufenden Aufnahme. Dadurch konnen Daten beschädigt werden oder verloren gehen.
• Philips vendet anerkannte Industriestandards für Speicherkarten an, noch sind die Produkte einiger Marken möglicherweise nicht mit ihrem Gerät kompatibel. Das Verwendungen einer nicht kompatiblen Speicherkarte kann das Gerät oder die Speicherkarte und die darauf gespeicherten Daten beschädigen.
• Wird eine neue, unformatierte Speicherkarte oder eine über ein anderes Gerät formatierte Speicherkarte eingeschoben, entscheid auf dem Display des Diktiergrätes die Aufforderung, die Speicherkarte zu formierten.
• Durch das Formatieren der Speicherkarte werden alle Daten auf der Karte gelöscht. Deshalb sollen den Sie vor dem Formatieren der Speicherkarte unbedingt Sicherheitskopien aller wichtigen auf der Karte gespeicherten Daten anlagen. Die Herstellergarantiedeckt keinen Datenverlust ab, der auf ein Verschulden des Benutzers zurückzuführen ist.
• Das Formatieren der Speicherkarte am Computer kann zu Kompatibilitätsproblemen mit ihrem Gerät führen. Formatieren Sie die Speicherkarte deshalb nur im Gerät.
• Das Aufnahmen und Formatieren ist nicht im schreiben geschlossen Modus der Speicherkarte möglich (gesperrt).

Aufladen der Batterie

1 Stecken Sie den USB-Stecker in einen USB-Port Ihr Computers.
2 Stecken Sie den Micro-USB-Stecker in den USB-Port des Diktiergerätes.

Die Batterie im Diktiergerät wird geladen.

Hinweise

• Laden Sie die Batterie vor der ersten Verwendung drei Stunden lang auf.
• Beim Auflagen der Batterie muss der Computer eingescheltet sein.
• Das Gerät kann warm werden, während die Batterie aufgeladen wird.
  Die maximale Akkukapazität wird erst nach mehreren Lade-/Entladezyklen erreicht.

3 Ihr Diktiergerat ist jetzt betriebsbereit.

Ein-/Ausschalten

Das Diktiergerät wird über den EIN/AUS-Schalter (ON/OFF) ein- und ausgeschaltet. Bei der ersten Verwendung werden Sie aufgefordert, Sprache, Datum und Uhrzeit einzustellen.

Hinweis

• Das Diktiergerät schaltet sich automatisch ab, wenn innerhalb einer voreingestellen Zeit keine Taste gedrückt wird ( Energiesparmodus, S. 43).

Erstinstallation

Die Erstinstallation startet bei der ersten Verwendung des Gerätes oder möglicherweise nach einer langen Unterbrechung der Stromversorgung. Die Eingaben zu Datum und Uhrzeit werden bei jeder Aufnahme als Aufnahmeweit gespeichert.

Einstellen der Sprache

Bei der erstmaligen Verwendung des Diktiergerätes werden Sie aufgefordert, die Sprache einzustellen.

1 Drücken Sie auf + / - , um ihre Sprache auszuwahlen.
2 Drücken Sie auf F2 (OK), um ihre Wahl zu bestätigen.

Einstellen von Datum und Uhrzeit

Nach der Auswahl der Sprache werden Sie aufgefordert, das aktuelle Datum und die aktuelle Uhrzeit einzustellen.

1 Drücken Sie auf +/- , um die Werte für Jahr, Monat und Tag einzustellen.
2 Drücken Sie auf F3 (Weiter), um die{nachste Eingabe vorzunehmen.
3 Nachdem Sie den Tag eingestellt haben, drücken Sie auf F3 (Weiter), um die richtige Uhrzeit einzustellen.
4 Drücken Sie auf +/- , um das 12-Stunden- oder 24-Stunden-Format zu wahlen, AM oder PM einzustellen (bei Auswahl des 12-Stunden-Formats) und die Werte für die Stunden und Minuten zu ändern.
5 Drücken Sie auf F2 (OK), um das gewählte Datum und die Uhrzeit zu bestätigen.

Das Diktiergerät ist jetzt einsatzbereit.

Tipp

• Sprache, Datum und Uhrzeit können Sie jederzeit im Menu „Einstellungen" ändern ( Einstellungen, S. 53).

Energiesparmodus

Standardmäßig wechselt das Gerät nach fünf Minuten Inaktivität in den Energiesparmodus. Durch Anheiten des Gerätes oder Drücken einer beliebigen Taste wird das Gerät wieder aktiviert.

Tipp

• Sie können die voreingestellte Zeit bis zum Wechsel in den Energiesparmodus ändern. Energiesparmodus, S. 56.

4 Verwendendes Diktiergerätes

Hinweis

• Sie können die Einstellungen und das Verhalten Ihres Diktiergerätes benutzerdefiniert anpassen ( Einstellungen, S. 53.)
• Die Beschreibungen in thism Kapitel basieren auf den Standardeinstellungen.

Aufnehmen

Aufnahmeeinstellungen

Stellen Sie das benöttigte Aufnahmeprofil ein, bevor Sie eine Aufnahme beginnen. Bei einem Aufnahmeprofil werden Aufnahmeparameter wie Aufnahmequalität und Dateiformat, Mikrofonempfindlichkeit und Mikrofonmodus voreingestellt, um der Aufnahmesituation gerecht zu werden. Profil, S. 55.

Bei Verwendung der Funktion „sprachaktivierten Aufnahme" startet die Aufnahme, sobald Sie zu sprechen beginnen. Wenn Sie aufhören zu sprechen, wird die Aufnahme nach drei Sekunden Stille automatisch unterbrochen und erst dann wieder fortgeführrt, wenn Sie wieder anfängen zu sprechen. → Sprachaktivierte Aufnahme, S. 48.

Durch den Anschluss eines optionalen Philips Fußschalters an die optionale Dockingstation kann das Diktiergerät für eine freiähnige Aufnahme verwendet werden. Freihändige Aufnahme, S. 50.

Vorsicht

• Entfernen Sie die Batterie nicht während einer Aufnahme aus dem Gerät. Dadurch konnen Daten beschädigt werden oder verloren gehen oder Gerätestörungen auftreten.

Erstellen einer neuen Aufnahme

1 Drücken Sie auf F3 (Neu), um eine neue Aufnahme zu erstehen.
2 Um mit der Aufnahme zu beginnen, richten Sie das Mikrofon auf die Tonquelle und schieben den Schiebeschalter in die Position AUFNAHME.

Die LED leuchtet während der Aufnahme rot (im Überschreib- oder Anhangemodus) oder grün (im Einfugemodus).

3 Um die Aufnahme zu beenden, schiben Sie den Schiebeschalter in die Position STOPP.

Hinweise

• Drücken Sie während der Aufnahme oder Wiedergabe auf F1 (Index), um eine Indexmarkierung einzufügen ( Indexmarkierungen, S. 48).
• Erreicht die Aufnahmedauer die verfügbare Kapazität, wird die Aufnahme beendet und ein Hinweis angezeigt. Sie können dann keine Aufnahmen mehr erstellen. Löschen Sie nicht mehr benöttige Aufnahmen, ersetzen Sie die Speicherkarte oder schließen Sie das Gerät an einen Computer an, um die Dateien zu übertragen.

Hinzufugen zu oder Überschreiben einer Aufnahme

Sie können eine bestehende Aufnahme bearbeiten, indem Sie einen Abschnitt überschreiben oder eine weitere Aufnahme eingefugen.

1 Drücken Sie im Stoppmodus auf F2 (Menu) und wahlen Sie Aufnahme > Bearbeitungsmodus.

2 Stellen Sie den benöttigen Bearbeitungsmodus ein ( Bearbeitungsmodus, S. 55).

• Anhangemodus: hängen Sie eine weitere Aufnahme an eine bestehende Aufnahme in einer Datei an.

Im Anhangemodus wird das Symbol in der Informationsleiste am oberen Bildschirmrand angezeigt; die LED leuchtet während der Aufnahme rot.
- Einfugemodus: fügen Sie eine weitere Aufnahme in eine Datei ein, ohne die bestehende Aufnahme zu überschieben.
Im Einfugemodus wird das Symbol in der Informationsleiste am oberen Bildschirmrand angezeigt; die LED leuchtet während der Aufnahme grün.
- Überschreibmodus: überschreiben Sie eine bestehende Aufnahme ab einer beliegigen Stelle der Aufnahme.
Im Überschreibmodus wird in der Informationsleiste am oberen Bildschirmrand kein Symbol angezeigt; die LED leuchtet während der Aufnahme rot.

3 Drücken Sie auf +1- , um die Datei auszuwahlen, in der Sie die Bearbeitung vornehmen wollen.
4 Nutzen Sie im Einfüge- oder Überschreibmodus die Funktionen Wiedergabe, Vorlauf oder Rücklauf, um zu der gewünschen Position für die Bearbeitung zu gelangen.
5 Um mit der Aufnahme zu beginnen, richten Sie das Mikrofon auf die Tonquelle und schieben den Schiebeschalter in die Position AUFNAHME.

Die LED leuchtet während der Aufnahme rot (im Überschreib- oder Anhangemodus) oder grün (im Einfugemodus).

6 Um die Aufnahme zu beenden, schiben Sie den Schiebeschalter in die Position STOPP.

Hinweis

• Wenn Sie eine Aufnahme bearbeiten, wird die Aufnahmequalität der Originalaufnahme verwendet.
• Der Einfugemodus ist nicht bei den Aufnahmeformaten MP3 oder PCM verfügbar.

Wiedergabe

Auswahlen einer Datei

1 Drucken Sie im Stopmodus auf+.

Der Positionsanzeiger springt zum Ende einer Datei.
Der Positionsanzeiger springt zum Anfang der{nachsten Datei.

2 Drücken Sie im Stoppmodus auf -

Der Positionsanzeiger springt zum Anfang einer Datei.
Der Positionsanzeiger springt zum Ende der vorherigen Datei.

Hinweis

• Enthält die Datei Indexmarkierungen oder aufgenommene Anweisungen, drücken Sie auf +/- , um zur vorherigen oder{nachsten Indexmarkierung oder Anweisung zu springen.

Die Indexnummer wird eine Sekunde lang angezeigt.

Wiedergabe einer Aufnahme

1 Drücken Sie im Stoppmodus auf +1- , um die Datei für die Wiedergabe auszuwahlen und den Anfang der Aufnahme zu finden.
2 Schieben Sie den Schiebeschalter in die Position Wiedergabe, um die Aufnahme abzuspielen
3 Drücken Sie auf +1- um die Lautstärke zu regeln.
4 Schieben Sie den Schiebeschalter in die Position STOPP, um die Wiedergabe zu beenden.

Die Wiedergabe wird an der aktuellen Position unterbrochen. Das Gerät wechselt wieder in den Stoppmodus.

Anpassen der Wiedergabegeschwindigkeit

1 Drücken Sie während der Wiedergabe wiederholt auf F3 (Tempo), um zwischen Schneller, langsamer und normaler Wiedergabegeschwindigkeit umzuschalten.

Die Wiedergabegeschwindigkeit erhöht sich (+30%) und das Symbol wird angezeigt.
Die Wiedergabegeschwindigkeit verringgert sich (-25%) und das Symbol wird angezeigt.
Die Wiedergabegeschwindigkeit wird wieder auf normal eingestellt und das Symbol wird angezeigt.

Schnellsuche

Sie konnen die aktuelle Datei rückwärts und vorwärts sehr schnell durchsuchen. So finden Sie schnell zum gesuchten Abschnitt einer Aufnahme.

1 Schieben Sie den Schiebeschalter während der Wiedergabe oder im Stoppmodus in die Position « Rücklauf,
um die aktuelle Datei schnell rückwärts zu durchsuchen.
2 Drücken Sie während der Wiedergabe oder im Stopmodus auf Vorlauf und halten Sie die Taste gedrückt,
um die aktuelle Datei schnell vorwärts zu durchsuchen.

Hinweis

• Enthält die Datei Indexmarkierungen oder aufgenommene Anweisungen, stoppt dieuche (rückwärts oder vorwärts) für eine Sekunde an jeder Indexmarkierung oder Anweisung.

Tipp

• Der Wiedergabeton kann während der Schnellsuche ein oder ausgeschelt sein. So konnen Sie sich die Aufnahme beim Vor- oder Rücklauf anhören. () Akust. Rückmeldung, S. 56).

Löschen

Sie können einzelne Dateien, Abschnittte von Dateien oder alle Dateien auf einmallöschen.

Hinweise

• Gelöschte Dateien können nicht wiederhergestellt werden.
• Dateien, die als abgeschlossen oder gesPERT (EOL) gekennzeichnet sind, können nicht gelöscht werden. Sperren können über die Schaltfläche EOL aufgehoben werden.
• Stellen Sie sicher, dass die Speicherkarte nicht schreiben geschützt (gesperrt) ist.

Löschen einer Datei

1 Drücken Sie im Stoppmodus auf +1- , um die Datei auszuwahlen, die Sie loschen sollen.
2 Drücken Sie auf F2 (Menu) und wahlen Sie Datei > Datei Löschen.
3 Drücken Sie auf F2 (OK), um das Löschen zu bestätigen. Die Datei wird gelöscht. Fortlaufende Dateinummern werden automatisch neu verteil.

Löschen eines Abschnitts einer Datei

1 Drücken Sie im Stoppmodus auf F2 (Menu) und wahlen Sie Datei > Abschnitt loseschen.
2 Nutzen Sie die Funktionen Wiedergabe, Vorlauf oder Rücklauf und navigieren Sie zum Anfang des Abschnitts, den Sie löschen wollen.
3 Drucken Sie im Stopmodus auf F3 (Markieren).
4 Nutzen Sie die Funktionen Wiedergabe, Vorlauf oder Rücklauf und navigieren Sie zum Ende des Abschnitts, den Sie

loschen wollen.

Der zu löschende Abschnitt ist rot markiert.

5 Drücken Sie im Stoppmodus auf F2 (Löschen), um das Löschen des Abschnitts zu bestätigen.

Alle Dateien loschen

1 Drücken Sie im Stoppmodus auf F2 (Menu) und wahlen Sie Datei >Alle löschen.
2 Drücken Sie auf F2 (OK), um das Löschen zu bestätigen. Alle Dateien werden gelöscht.

5 Weitergehende Funktionen

Sprachaktivierte Aufnahme

Bei einer sprachaktivierten Aufnahme startet die Aufnahme, sobald Sie zu sprechen beginnen. Wenn Sie aufhören zu sprechen, wird die Aufnahme nach drei Sekunden Stille automatisch unterbrochen und erst dann wieder fortgeführrt, wenn Sie wieder anfangen zu sprechen. Verwenden Sie den Schwellenwert für die Sprachaktivierung, um die Lautstärke einzustellen, ab der eine Aufnahme erfolgen soll.

1 Aktivieren Sie die Funktion der sprachaktivierten Aufnahme im Menu „Einstellungen" ( Einstellungen, S. 53).

Das VA Symbol wird in der Informationsleiste am oberen Bildschirmrand angezeigt.

2 Um mit der Aufnahme zu beginnen, richten Sie das Mikrofon auf die Tonquelle und schiben den Schiebeschalter in die Position AUFNAHME.

Das Gerät wechseln in den Standby-Modus. Die Aufnahme beginnt, wenn Sie anfangen zu sprechen (oder die Lautstärke den Schwellenwert für die Sprachaktivierung «überschreitet).
Wenn Sie aufhören zu sprechen (oder die Lautstärke den Schwellenwert für die Sprachaktivierung unterscheidet), unterbricht das Gerät die Aufnahme automatisch nach drei Sekunden und die LEDblinkt.

3 Drücken Sie während der Aufnahme auf +1 , um den Schwellenwert für die Sprachaktivierung anzupassen.
4 Um die Aufnahme zu beenden, schiben Sie den Schiebeschalter in die Position STOPP.

Indexmarkierungen

Indexmarkierungen können verwendet werden, um bestimmte Stellen einer Aufnahme als Referenzpunkte zu markieren.

1 Um eine Indexmarkierung hinzuzufügen, drücken Sie während der Aufnahme oder Wiedergabe auf F1 (Index).

Die Indexnummer wird eine Sekunde lang angezeigt.

Pro Datei können bis zu 32 Indexmarkierungen gesetzt werden.

2 Um eine Indexmarkierung zu finden, drücken Sie im Stoppmodus auf +1 - ( Auswahlen einer Datei, S. 46).
3 Um eine Indexmarkierung zu Löschen, navigieren Sie über die Funktionen Wiedergabe, schneller Vorlauf oder schneller Rücklauf zu der gewünschten Indexmarkierung. Drücken Sie im Stopmodus auf F2 (Menu) und wahren Sie Datei > Index Löschen.

Schlüsselwörter zuweisen (Autoren-ID und Arbeitstyp)

Jeder Aufnahme konnen ein oder mehrere Schlüsselwörter wie der Autorname oder ein Arbeitstyp zugewiesen werden. Die Schlüsselwörter konnen zur Identifizierung von Aufnahmen und für das automatische Datei-Routing der Software Philips SpeechExec verwendet werden.

Hinweis

Die Schlüsselwörter müssen zunachst in der Software Philips SpeechExec eingerichtet werden. Weitergehende Konfiguration, S. 51.
- Als Standard stehen Schlüsselwörter der Kategorie Autor mit den Schlüsselwörtern „DPM7000" und -, - - " (leer) und der Kategorie Arbeitstyp mit den Schlüsselwörtern „Memo", „Brief", „Fax", „Bericht", „Meeting" und und -, - - " (leer) zur Verfügung.

Einen Autornamen zuweisen

1 Drücken Sie im Stoppmodus auf F2 (Menu) und wahlen Sie Datei > Autor.
eine Liste mit Autornamen wird angezeigt.
2 Drücken Sie auf +1- , um einen Autornamen auszuwahlen.
3 Drücken Sie auf F2 (OK), um der Aufnahme den ausgewählten Autornamen zuzuweisen.

Einen Arbeitsstyp zuweisen

1 Drücken Sie im Stopmodus auf F1 (Arbeitstyp)
Eine Liste mit Arbeitstypen wird angezeigt.
2 Drücken Sie auf +1- um einen Arbeitsstyp auszuwahlen.
3 Drücken Sie auf F2 (OK), um der Aufnahme den ausgewählten Arbeitstyp zuzuweisen.

Dateisperre und Prioritat

Verwenden Sie die Dateisperre, um wichtige Dateien vor dem versehentlichen Löschen zu schützen und sie als abgeschlossen zu kennzeichnen. Mit der Prioritätsfunktion konnen dringende Aufnahmen mit Vorrang behandelt werden.

1 Drücken Sie im Stoppmodus auf die Schaltfläche EOL, um die Datei zu sperren und als abgeschlossen zu kennzeichnen.

Das Symbol wird angezeigt.
Eine neue, leere Aufnahme wird erstellt.

2 Um der Aufnahme einen Prioritätsstatus zuzuweisen, drücken Sie die Schaltfläche EOL erneut (innerhalb einer halben Sekunde).
Das Symbol wird angezeigt.
3 Um Änderungen an der Datei vorzunehmen, haben Sie die Sperre durch Drücken der Schaltfläche EOL auf.

Hinweise

Die Software Philips SpeechExec kann so konfiguriert werden, dass nur als abgeschlossen gekennzeichne. Dateien vom Gerät auf den Computer heruntergeladen werden.
- Gesperste Dateien werden gelöscht, wenn die Speicherkarte formatiert oder die Funktion „Alle Dateien{löschen" verwendet wird.

Freihändige Aufnahme und Transkription

Durch den Anschluss des optionalen Philips Fußschalters LFH2210 an die optionale Dockingstation ACC8120 kann das Diktiergerät für eine freiähnige Aufnahme oder Transkription verwendet werden. In thisem Aufnahmemodus können Sie die Funktionen von Aufnahme und Wiedergabe über den Fußschalter steuern.

Tipp

• Verwenden Sie die Option „Automatischer Rücksprung“ um die konfigurierte Anzahl an Sekunden in der Aufnahme zurückzuspringen, wenn die Wiedergabe gestartet wird.
• Um die Option „Automatischer Rücksprung" zu aktivieren, drücken Sie auf dem Diktiergerät im Stopmodus auf F2 (Menu) und wahlen Sie Gerät > Automatischer Rücksprung.

Freihändige Aufnahme

1 Stellen Sie sicher, dass die Dockingstation NICHT per USB mit einem Computer verbunden ist.
2 Um die Funktion der freihandigen Aufnahme zu aktivieren, drücken Sie auf dem Diktiergerät im Stoppmodus auf F2 (Menu) und wahlen Sie Gerät > Freihandmodus > Diktieren.
3 Schlieben Sie den Fußschalter an den Fußschalter-Anschluss auf der Rückseite der Dockingstation an und stellen Sie das Diktierarbeit in die Dockingstation. Das Symbol wird in der Informationsleiste am oberen Bildschirmrand angezeigt.
4 Treten Sie auf das mittlere Pedal des Fußschalters, um den Modus der Aufnahmebereitschaft aufzurufen. Treten Sie auf das rechte Pedal, um die Aufnahme zu starten. Das Verhalten für das Starten und Beenden der Aufnahme hangt von der Einstellung des Schalters auf der Unterseite des Fußschalters ab:

• N (Neutral): Für die Aufnahme treten Sie auf das rechte Pedal und halten es gedrückt. Wenn Sie den Fuß vom Pedal haben, wird die Aufnahme pausiert.
  T (Umschalten): Treten Sie kurz auf das rechte Pedal, um die Aufnahme zu starten. Für eine Pause treten Sie erneut auf das rechte Pedal.

5 Treten Sie auf das linke Pedal, um die Aufnahme zu beenden. Um die Aufnahme fortzuführen, wiederholen Sie Schritt 4.
6 Für denchnellen Rücklauftreten Sie auf das linke Pedal und halten es gedrückt. Hebensen FuB vom Pedal, sobald sie die gewünschte Position erreicht haben.
7 Wurde die Aufnahme beendet, treten Sie auf das rechte Pedal des Fußschalters, um die Wiedergabe zu starten. Treten Sie wieder auf das rechte Pedal, um die Wiedergabe zu beenden.
8 Treten Sie während der Aufnahme zweimal kurz hintereinander auf das linke Pedal, um die aktuelle Aufnahme abzuschlieben/zu sperren (EOL) und eine neue Datei zu erstehen.

Freihändige Transkription

1 Stellen Sie sicher, dass die Dockingstation NICHT per USB mit einem Computer verbunden ist.
2 Um die Funktion der freiendigen Aufnahme zu aktivieren, drücken Sie auf dem Diktiergerät im Stoppmodus auf F2 (Menu) und wahlen Sie Gerät > Freihandmodus > Diktieren.
3 Schlieben Sie den optionalen Fußschalter an den Fußschalter-Anschluss auf der Rückseite der Dockingstation an und

stellen Sie das Diktiergerät in die Dockingstation.

Das Symbol wird in der Informationsleiste am oberen Bildschirmrand angezeigt.

4 Für den Schnellen Rücklauf treten Sie auf das linke Pedal und halten es gedrückt. Heben Sie den Fuß vom Pedal, sobald Sie die gewünschte Position erreicht haben.
5 Für denchnellen Rücklauftreten Sie auf das mittlere Pedal und halten es gedrückt. Hebien Sie den Fuß vom Pedal, sobald Sie die gewünschte Position erreicht haben.
6 Treten Sie auf das rechte Pedal des Fußschalters, um die Wiedergabe zu starten. Das Verhalten für das Starten und Beenden der Wiedergabe hängt von der Einstellung des Schalters auf der Unterseite des Fußschalters ab:

• N (Neutral): Für die Wiedergabe treten Sie auf das rechte Pedal und halten es gedrück. Wenn Sie den Fuß vom Pedal haben, wird die Wiedergabe beendet.
• T (Umschalten): Treten Sie kurz auf das rechte Pedal, um die kontinuierliche Wiedergabe zu starten. Treten Sie erneut auf das rechte Pedal, um die Wiedergabe zu beenden.

Hinweis

• Wenn die Dockingstation an einem Computer angeschlossen ist, konnen Sie zwischen USB-Modus und Freihandmodus umschalten. Im USB-Modus wird das Diktiergerät als externes Laufwerk auf dem angeschlossenen Computer angezeigt.
  Die Funktion ist allerdings nur dann verfügbar, wenn sich der Schalter auf der Unterseite des Fußschalters auf der Positon N befindet und sich das Diktiergerät im Stoppmodus und am Ende der aktuellen Aufnahme befindet.
• Wechseln Sie zwischen USB-Modus und Freihandmodus, indem Sie zweimal hintereinander auf das rechte Pedal des Fußschalters treten und anschließend das Pedal für etwa 1 Sekunde gedrückt halten.

Philips SpeechExec verwenden

Die Software Philips SpeechExec (nur Windows-Version) kann für die weitergehende Konfiguration des Diktiergerätes, den automatischen Download, die Konvertierung und das Routing von Dateien verwendet werden.

Hinweis

• Weitere Informationen über die SpeechExec-Software\ finden Sie in der SpeechExec-Hilfe.

Weitergehende Konfiguration

Die Philips SpeechExec-Software verfügbar über einen Assistanten, der die Benutzer durch die Konfiguration und Einstellungen des Gerätes führt. Der Assistant unterstützt Sie bei folgender Konfiguration: Zeitformat, akust. Rückmeldung, sprachaktivierte Aufnahme, Display-Erscheinungsbild, Aufnahmeprofile, Schlüsselwörter und Datei-Download auf den Computer.

1 Schließen Sie das Diktiergerät über das USB-Kabel oder die Dockingstation an den Computer an.
2 Starten Sie die Philips SpeechExec Pro-Software und klichen Sie auf Einstellungen > Allgemeine Einstellungen in der Menüleiste und wahren Sie DPM-Konfiguration > DPM-Assistant aus der Liste der linken Anzeige.
3 Klichen Sie auf die Schaltfläche Assistant starten..., um den Assistenten zu öffnen und befolgen Sie die angezeigten Anweisungen, um die gewürschten Einstellungen vorzunehmen.
4 Klichen Sie auf die Schaltfläche Fertig stellen, um den Assistenten zu schlieben und die Übernahme der neuen Einstellungen für das Diktiergerät zu bestätigten.

Hinweis

• Wird das Diktiergerät erstmalig an den Computer angeschlossen, erkennt Windows die neue Hardware und installiert automatisch die erforderlichen Treiber. Ist die Installation abgeschlossen, fordert Windows Sie möglicherweise auf, den Computer neu zu starten.

Aufnahmen auf den PC herunterladen

Durch die USB-Massenspeicher-Unterstützung wird das Gerät automatisch als externes Laufwerk angezeigt, wenn es an den Computer angeschlossen wird. Sie können dann einfach mit jedem Programm darauf zugreifen, wie bei einem normalen Laufwerk.

Verwenden Sie die Philips SpeechExec-Software für den automatischen Download sowie die Konvertierung und das Routing von Dateien.

1 Erstellen Sie eine Aufnahme mit dem Diktiergerät.
2 Starten Sie die Philips SpeechExec Pro-Software.
3 Schließen Sie das Diktiergerät über das USB-Kabel oder die Dockingstation an den Computer an.
4 Standardmäßig werden die Aufnahmen auf dem Diktiergerät automatisch auf den Computer heruntergeladen und in den Ordner Fertig gestellt der Arbeitsliste verschoben.

Hinweis

• Sie können im Menu „Einstellungen" der Philips SpeechExec-Software oder mit Hilfe des Konfigurationsassistenten festlegen, wie und welche Dateien nach dem Anschluss des Diktiergerätes an einen Computer heruntergeladen werden.

6 Einstellungen

Menu verwenden

1 Drücken Sie im Stoppmodus auf F2 (Menu), um das Menu zu öffnen.
2 Drücken Sie auf +1 - , um den nachsten/vorherigen Menüpunkt auszuwahlen.
3 Drücken Sie auf F3 (Wahlen), um ein Untermenü zu öffnen. Drücken Sie auf F1 (Zurück), um das Untermenü zu verlassen.
4 Drücken Sie auf +1 , um eine Funktion auszuwahlen.
5 Drücken Sie auf F2 (OK), um die Auswahr zu bestätigten oder auf F1 (Zurück), um das Untermenü zu verlassen, ohne Einstellungen zuändern.

Hinweis

• Einige Einstellungen (für Schlüsselwörter, die Dateiverschlussung oder Gerätesperre) sind nur über die Philips SpeechExec-Software möglich. Weitergehende Konfiguration, S. 51.

Menüliste

Datei
	Dateilöschen
	Abschnittlöschen
	Priorität hoch / normal
	Sperren / EOL
	Index setzen /löschen
	Autor
	Arbeitstyp
	Allelöschen
	Dateinformation

Aufnahme
	Profil
	Line-in
	Signatton bei Aufnahme
	Bearbeitungsmodus
	Sprachaktiviert
Display
	Helligkeit
	Beleuchtung
	Erscheinungsbild
	Aufnahmelampe
	Language (Sprache)
Gerät
	Signalton
	Akust. Rückmeldung
	Energiesparmodus
	Datum & Uhrzeit
	Schiebeschalter
	Autom. Rücksprung
	Geräteinformation
	Karte formatieren
	USB-Laden
	USB-Audio
	Freihandmodus
	Diagnosedatei
	Werkseinstellungen
	Rauschminderung

Dateimenü

Datei loschen

Löschen einzelner Dateien vom Gerät. → Löschen einer Datei, S. 47.

Abschnitt loschen

Löschen eines Abschnitts einer Datei. Löschen eines Abschnitts einer Datei, S. 47.

Prioritätschicht / normal

Mit der Prioritätsfunktion konnen dringende Aufnahmen mit Vorrang behandelt werden. Sie konnen Hoch (Symbol will angezeigt) oder Normal auswahlen. Die Standardeinstellung ist Normal. Dateisperre und Priorität, S. 49.

Sperren / EOL

Verwenden Sie die Dateisperre, um wichtige Dateien vor dem versehentlichen Löschen zu schützen und sie als abgeschlossen zu kennzeichen. Dateisperre und Priorität, S. 49.

Index setzen /进展情况

Indexmarkierungen können verwendet werden, um bestimmte Stellen einer Aufnahme als Referenzpunkte zu markieren. Indexmarkierungen, S. 48.

Autor, Arbeitsstyp

Jeder Aufnahme können ein oder mehr Schlüsselwörter wie der Autorname oder ein Arbeitsstyp zugewiesen werden. Die Schlüsselwörter können zur Identifizierung von Aufnahmen und für das automatische Datei-Routing der Software Philips SpeechExec verwendet werden. Schlüsselwörter zuweisen (Autoren-ID und Arbeitsstyp), S. 49.

Alle loschen

Löschen aller Dateien vom Gerät. Alle Dateienlös, S. 47.

Dateinformation

Lassen Sie sich folgende Informationen über die aktuelle Daten anzeigen: Datum,Datumname,zugewiesene Schlüsselwörter, Barcodeinformationen, Datum und Uhrzeit der Aufnahme.

Aufnahmemonü

Profil

Bei einem Aufnahmeprofil werden Aufnahmeparameter wie Aufnahmequalität und Dateformat, Mikrofonempfindlichkeit und Mikrofonmodus voreingestellt, um der Aufnahmesituation gerecht zu werden. Das Symbol für das Profil wird in der Informationsleiste am oberen Bildschirmbrand angezeigt.

• Personlich: Passen Sie alle Einstellungen benutzerdefiniert an.

» Aufnahmequalität: Stellen Sie das Dateifformat und die Qualität der Aufnahme (Bitrate) ein. Beachten Sie, dass die Daten bei higherer Aufnahmequalität länger wird und sie dann insgesamt weniger Aufnahmen erstellen können.

DSS SP: .dss, Mono, 13,7 kbit/s
DSS QP: .ds2, Mono, 28 kbit/s
MP3 Stereo: .mp3, Stereo, 192 kbit/s
PCM Voice: .wav, Mono, 353 kbit/s
PCM Stereo:.wav, Stereo, 705 kbit/s

» Mikrofonempfindlichkeit: Regel Sie die Aufnahmeempfindlichkeit, um die Aufnahme von Hintergrundgeräuschen zu vermeiden und die Aufnahme an die Situation anzupassen.

Besprechung: hohe Empfindlichkeit
Diktat: mittlere Empfindlichkeit
Persönlich: niedrige Empfindlichkeit

• Bespruchung: Optimiert für die Aufnahme mehrerer Tonquellen, z.B. für Bespruchungen und Konferenzen mit weniger Teilnehmern (Aufnahmequalität: MP3 Stereo; Miprofonempfindlichkeit: Bespruchung (hoch)).
  Diktat: Optimierte Einstellung für die Aufnahme einer Tonquelle nahe dem Gerät (Aufnahmequalität: DSS QP; Mikrofonempfindlichkeit: Diktat (mittel)).
• Spracherkennung: Optimiert für die spätere Bearbeitung mit der Spracherkennungssoftware (Aufnahmequalität: DSS QP; Mikrofonempfindlichkeit: Persönlich (niedrig)).

Hinweis

• Alle Aufnahme profile konnen mit der Philips SpeechExec-Software benutzerdefiniert angepasst werden. Weitergehende Konfiguration, S. 51.

Line-in

Wenn Sie ein externes Mikrofon an das Gerät anschließen, wechselt die Aufnahmequelle automatisch und die Mikrofone des Gerätes werden deaktiviert. Stellen Sie die Line-in-Option je nach externer Quelle ein:

Aus: Schlieben Sie ein externes Mono- oder StereoMikrofon an
- Ein: Schließen Sie eine verstärkte Aufnahmequelle (z.B. eine Stereoanlage) an

Signalton bei Aufnahme

Aktivieren/deaktivieren Sie den Piepton, der kurz vor dem Start einer Aufnahme ertont.

Bearbeitungsmodus

Sie können eine bestehende Aufnahme darbeiten, indem Sie einen Abschnitt überschreiben oder eine weitere Aufnahme eingefugen. Hinzufügen zu oder Überschreiben einer Aufnahme, S. 44.

Sprachaktivierung

Bei einer sprachaktivierten Aufnahme startet die Aufnahme, sobald Sie zu sprechen beginnen. Wenn Sie aufhoren zu sprechen, wird die Aufnahme nach drei Sekunden Stille automatisch unterbrochen und erst dann wieder fortgeführht, wenn Sie wieder anfangen zu sprechen. → Sprachaktivierte Aufnahme, S. 48.

Anzeigemenü

Helligkeit

Passen Sie die Helligkeit des Displays an. Die Einstellung der Helligkeit des Displays wirkt sich auf den Stromverbrauch des Gerätes aus.

Beleuchtung

Stellen Sie die Zeit ein, die das Gerät wartet, bis die Display-Beleuchtung ausgeschaltet wird:

• Automatisch: Die Display-Helligkeit wird automatisch angepasst und die Display-Beleuchtung nach acht Sekunden ausgeschaltet.
  8 sek (Standard)
  20 sek
  · Ein

Erscheinungsbild

Wahlen Sie einen Display-Modus: Modern (Standard), Klassisch. Displaysymbole, S. 39.

Aufnahmelampe

Aktivieren/deaktivieren Sie die LED.

Language

Stellen Sie die Sprache für die Benutzzeroberfläche des Gerätes ein: English, Deutsch, Français, Español, Italiano.

Einstellen der Sprache, S. 43

Gerätemenu

Signalton

Aktivieren/deaktivieren Sie Tasten- und Signtõne.

Akust. Rückmeldung

Damit konnen Sie sich die Aufnahme beim Vor- oder Rücklauf anhoren. Schnellsuche, S. 46.

Energiesparmodus

Stellen Sie die Zeit bis zum Wechsel in den Energiesparmodus ein. 1 min, 5 min (Standard), 10 min, 15 min, Aus.

Energiesparmodus, S. 43.

Datum & Uhrzeit

Die Eingaben zu Datum und Uhrzeit werden bei jeder Aufnahme als Aufnahmeweit gespeichert. Einstellen von Datum und Uhrzeit, S. 43

Schiebeschalter

Sie können die Funktionalität des Schiebeschalters benutzerdefiniert anpassen. Standardmäßig ist der Schiebeschalter auf International eingestellt.

Position	Internati- onal	Philips	Philips classic*	Deutsch
1	●	≪	≪	≪
2	■	▲/●	▲/●	■/0
3	▲	■/0	■/0	▲/●
4	≪	≫	≫	≫

• Die Schaltflächen EOL und AUFNAHME/STANDBY wechseln die Funktionalität.

Autom. Rücksprung

Schieben Sie den Schiebeschalter kurz in die Position

Rücklauf, um die konfigurierte Anzahl an Sekunden in der Aufnahme zurückzuspringen: Aus (Standard), 1 sek, 2 sek, 3 sek, 4 sek.

Geräteinformation

Lassen Sie sich Geräteinformationen wie die Seriennummer, Modellnummer und Firmware-Version anzeigen. Geräteinformation anzeigen, S. 58.

Karte formatieren

Dadurch werden alle auf dem Gerät gespeicherten Aufnahmen und Dateien gelöscht. Speicher formatieren, S. 58.

USB-Laden

Ändern Sie das Ladeverhalten des Gerätes. Wenn der USB-Port Ihres Computers nicht ausreichend Strom (500 mA) liefert, ist ein erfolgsreicher Aufladevorgang möglicherweise nicht möglich.

Stellen Sie die Option USB-Laden auf Langsam [100 mA] oder Aus und verwenden Sie ein (optionales) Netzteil.

Schnell [500 mA] (Standard)
- Langsam [100 mA]
Aus

USB-Audio

Bei der Einstellung Ein kann das Gerät als Audioausgabegerät des Computers verbunden werden, wenn es über das USB-Kabel angeschlossen ist.

Freihandmodus

Durch den Anschluss eines optionalen Philips Fußschalters LFH2210 an die optionale Dockingstation ACC8120 kann das Diktiergerat für eine freiähnige Aufnahme oder Transkription verwendet werden. In this dem Aufnahmemodus konnen Sie die Funktionen von Aufnahme und Wiedergabe über den Fußschalter steuern. Freihäufige Aufnahme und Transkription, S. 49.

Diagnosedatei

Speichern Sie eine Diagnosedatei zur Fehleranalyse und eine Datei mit allen Gerätekonfigurationseinstellungen auf der Speicherkarte.

Werkseinstellungen

Setzen Sie ihre Einstellungen auf die Werkseinstellungen zurück.

Rauschminderung

Schalten Sie die Funktion der Rauschminderung zwecks higherer Wiedergabequalität ein. Die Rauschminderung reduziert Hintergrundgeräuche und verbessert die Verständlichkeit von leiseren Stimmen.

7 Service

Führer Sie nur Wartungsarbeiten durch, die in thisem Benutzherhandbuch beschrieben werden. Zerlegen Sie das Gerät nicht in seine einzelnen Bestandteile, um Reparaturen vorzunheiten. Das Gerät darf nur in autorisierten Service-Centern repariert werden.

Geräteinformation anzeigen

1 Drücken Sie im Stoppmodus (Startbildschirm) auf F2 (Menu) und wahren Sie Gerät > Geräteinformation.
Es werden allgemeine Geräteinformationen angezeigt: Seriennummer, Modellnummer und Firmware-Version des Gerätes.
2 Drücken Sie auf F1 (Zurück), um wieder in den Stoppmodus zu wechseln.

Speicher formatieren

Vorsicht

• Durch das Formatieren des Speichers werden alle auf dem Gerät gespeicherten Aufnahmen und Dateien gelöscht.

1 Drücken Sie im Stoppmodus (Startbildschirm) auf F2 (Menu) und wahren Sie Gerät > Karte formatieren.
2 Drücken Sie auf F3 (Wahlen) und dann auf F2 (OK), um die Formatierung zu bestätigen.

Tipp

• Drücken Sie auf F1 (Zurück), um den Vorgang abzubrechen.

Firmware aktualisieren

Das Gerät wird von einem internen Programm, der so genommen Firmware, gesteuert. Im Rahmen der kontinuierlichen Produktpflege wird die Firmware weiter entwickelt und vorhandene Fehler korrigiert.

Möglicherweise ist eine neuere Version (ein „Update“) der Firmware erschienen, seit Sie das Gerät gekauft haben. In thisem Fall können Sie die Firmware Ihres Gerätes einfach auf den aktuellen Stand bringen.

Vorsicht

• Laden Sie die Batterie vor dem Update der Firmware vollständig auf, um eine Unterbrechung der Stromversorgung während des Updates zu vermeiden.

1 SchlieBen Sie das Gerat über das USB-Kabel oder die Dockingstation an den Computer an.
2 Laden Sie das Firmware-Update für Ihr Modell von der Website www.philips.com/dictation auf ihren Computer herunter.
3 Kopieren Sie die neue Firmware-Datei in das Stammverzeichnis des Gerätes.
4 Trennen Sie das Gerät vom Computer. Die Firmware wird automatisch aktualisiert. Dies kann einige Minuten dauern.

Vorsicht

• Warten Sie bis das Firmware-Update abgeschlossen ist, bevor Sie andere Funktionen des Gerätes abrufen. Wird das Update der Firmware nicht ordnungsgemäß durchgeführt, kann dies zu Gerätestörungen führen.

Tipp

• Firmware-Updates können mit der Philips SpeechExec-Software automatisch durchgeführt werden. Philips SpeechExec verwenden, S. 51.

Fehlerbehebung

Problem	Mögliche Ursache / Lösung
Das Gerät{lätst sich nicht einschalten	Die Batterie ist leer.Laden Sie die Batterie auf.Das Gerät ist ausgeschaltet.Schalten Sie es ein.→Ein-/Ausschalten, S. 42.Das Gerät befindet sich im Energiesparmodus.Durch Anheiten des Gerätes oder Drücken einer beliebigen Tastes wird das Gerät wieder aktiviert.
Aufnahmenlassen sich nicht wiedergeben	Im Gerät sind keine Aufnahmen gespeichert.
Das Gerät reagiert nicht	Schalten Sie das Gerät aus und wieder ein.→Ein-/Ausschalten, S. 42.
Ich*höre nichts über die Lautspeicher	Die Kopfhörer sind am Gerät angeschlossen.Entfernen Sie die Kopfhörer.Die Lautstärke ist gaz niedrig eingestellt.Passen Sie die Lautstärke an.
Aufnahme startet nicht	Im Gerät ist keine Speicherkarte.Setzen Sie eine Speicherkarte ein.→Einsetzen und Auswerfen der Speicherkarte, S. 41Die Speicherkarte ist nicht richtig formattiert.Formatieren Sie die Speicherkarte im Gerät.→Speicher formatieren,S. 58Der verfügbare Speicherplatz für Aufnahmen ist voll.Löschen Sie eineige Dateien oder speichern Sie diese auf einem externenGerät.Die Datei ist gesetzt.Entsperren Sie die Datei.→Dateisperre und Priorität, S. 49Die Speicherkarte ist gesetzt.Entsperren Sie die Speicherkarte.
Ich:höre nichts über die Kopfhörer	Die Kopfhörer sind nicht richtig am Gerät angeschlossen.Prüfen Sie den Anschluss der Kopfhörer.Die Lautstärke ist gaz niedrig eingestellt.

8 Technische Daten

Anschlussmöglichkeiten

• Kopfhörer: 3,5 mm
• Mikrofon: 3,5 mm
• USB: Highspeed USB 2.0
• Dockingstation-Anschluss
• Speicherkarteneinschub

Display

Typ: Farbe TFT
Bildschirmdiagonale: 6,1 cm
- Auflösung: 320 × 240 Pixel

Speichermedien

Wechselspeicherkarte
- Speicherkarten: SD/SDHC, bis zu 32 GB
- MSC-Unterstützung

Audioaufnahme

• Aufnahmeformat: DSS/DSS Pro (Digital Speech Standard), MP3, PCM
• Integrierte Mikrofone: 2 omnidirektionale Mikrofone
• Aufnahmemodi: DSS QP (.ds2/Mono), DSS SP (.dss/Mono), MP3 (.mp3/Stereo), PCM Voice (.wav/Mono), PCM Stereo (.wav/Stereo)
• Bitrate: 13,7 kbit/s (DSS SP), 28 kbit/s (DSS QP), 192 kbit/s (MP3), 353 kbit/s (PCM Voice), 705 kbit/s (PCM Stereo)
• Aufnahmedauer (4-GB-Speicherkarte): 700 Stunden (SP), 350 Stunden (QP), 50 Stunden (MP3), 27 Stunden (PCM Voice), 13 Stunden (PCM Stereo)
• Abstrate: 44,1 kHz (MP3), 22,05 kHz (PCM), 16 kHz (DSS QP), 12 kHz (DSS SP)

Lautsprecher

• Lautsprechertype: Integrierter dynamischer Lautsprecher, rund
  Lautsprecherdurchmesser: 28 mm
  Ausgangsleistung des Laufsprechers: 200 mW

Stromversorgung

• Batterietyp: Philips Li-lon-Akku ACC8100
• Batterielebensdauer: bis zu 27 Stunden Aufnahme (im Modus QP), bis zu 200 Stunden im Standby-Modus
  Ladezeit (vollständige Aufladung): 3 Stunden

Umwelteigenschaften

Erfült 2002/95/EC (RoHS)
- Bleifrei gelötes Produkt

Betriebsbedingungen

• Temperatur: 5^ - 45^ C
  Feuchtigkeit: 10% - 90% , nicht kondensierend

Spezifikationen

• Produkttabmessungen (B × H × T): 53 × 123 × 15 mm
  Gewicht: 117 g einschließlich Batterie

Inhoudsopgave

1 Belangrijk 65

Veiligheidsinstructures 65

Oplaadbare batterij 65

Geheugenkaarten 65

Gehoorbescherming 66

8 Technische gegevens 90

1 Belangrijk

Schemmmenu (Display)

8 Technische gegevens

Connectiviteit
