Produkttyp	Schrittzähler und Pulsmesser
Marke	Newgen Medicals
Modell	NC5138 (NC-5138)
Stromversorgung	2 Batterien (Batteriefach für Schrittzähler und Batteriefach für Uhr), vorzugsweise Alkali-Batterien
Hauptfunktionen	Schrittzähler (bis 99999 Schritte), Distanzmessung (km/Meilen, einstellbare Schrittlänge 30-150 cm), Kalorienzähler (bis 99999, einstellbares Gewicht 30-135 kg), Uhr, Wecker, Stoppuhr, Pulsmesser (Ruhepulsmessung, minimal, maximal)
Anzeige	Zwei Bildschirme: oberer Bildschirm (Schrittzähler) und seitlicher Bildschirm (Uhr, Wecker, Stoppuhr, Puls)
Bedienelemente	Tasten MODE, SET, RESET, START/STOP, LAP/RESET
Pulssensor	Sensor auf der Rückseite, Messung durch Daumenkontakt (Fingerknöchel)
Befestigung	Integrierter Gürtelclip
Pflege und Reinigung	Nicht Feuchtigkeit oder Hitze aussetzen, nicht in Wasser tauchen, mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht zerlegen, nicht selbst reparieren, außerhalb der Reichweite von Kindern aufbewahren, Verwendung von Alkali-Batterien empfohlen
Ersatzteile und Reparierbarkeit	Batterien vom Benutzer austauschbar; keine anderen Ersatzteile verfügbar
Allgemeine Informationen	Bedienungsanleitung enthalten (28 Seiten Französisch), kostenlos als PDF herunterladbar

Häufig gestellte Fragen - NC5138 Newgen Medicals

Wie stelle ich die Schrittlänge am Schrittzähler NC5138 ein?

Drücken Sie die Taste MODE, bis DIST angezeigt wird. Drücken Sie SET, dann verwenden Sie RESET zum Ändern des Werts (30 bis 150 cm oder 12 bis 60 Zoll). Bestätigen Sie mit SET.

Wie messe ich meinen Puls mit dem Schrittzähler Newgen Medicals?

Drücken Sie MODE, bis HR angezeigt wird. Legen Sie den Daumen auf den Sensor, drücken Sie START/STOP und warten Sie auf den Piepton. Halten Sie den Finger mindestens 35 Sekunden lang ruhig.

Wie stelle ich Uhrzeit und Datum ein?

Drücken Sie MODE, bis die Uhrzeit angezeigt wird. Halten Sie LAP/RESET gedrückt, bis es blinkt. Verwenden Sie START/STOP zum Einstellen von Jahr, Monat, Tag, Stunden, Minuten und MODE zum Wechseln zum nächsten Feld. Bestätigen Sie mit LAP/RESET.

Wie aktiviere oder deaktiviere ich den Wecker?

Drücken Sie MODE, bis AL angezeigt wird. Drücken Sie START/STOP zum Aktivieren (Symbol sichtbar) oder Deaktivieren des Alarms.

Wie verwende ich die Stoppuhr?

Drücken Sie MODE, bis ST erscheint. Drücken Sie START/STOP zum Starten, LAP/RESET für eine Runde, START/STOP zum Stoppen und LAP/RESET zum Zurücksetzen auf Null.

Wie wechsle ich die Batterien des Schrittzählers NC5138?

Der Schrittzähler hat zwei separate Batteriefächer (Schrittzähler und Uhr). Öffnen Sie die Fächer, legen Sie Alkali-Batterien desselben Typs ein und achten Sie auf die Polarität. Mischen Sie keine Batterien und Akkus.

Was tun, wenn der Bildschirm nichts anzeigt?

Überprüfen Sie, ob die Batterien korrekt eingelegt und in gutem Zustand sind. Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass das Gerät keiner Feuchtigkeit ausgesetzt ist.

Wie wechsle ich zwischen Kilometern und Meilen?

Halten Sie im Modus DIST die Taste MODE etwa 5 Sekunden lang gedrückt, um zwischen km und Meilen umzuschalten.

Wie stelle ich mein Gewicht für den Kalorienzähler ein?

Drücken Sie MODE, bis KCAL erscheint, dann SET. Verwenden Sie RESET zum Anpassen des Gewichts (30-135 kg oder 60-300 lb) und bestätigen Sie mit SET.

Ist es möglich, Ruhepuls, Minimal- und Maximalpuls zu speichern?

Ja. Halten Sie im Modus EX LAP/RESET gedrückt, um das Alter einzugeben. Legen Sie den Daumen auf den Sensor, um den Ruhepuls zu messen. Anschließend zeigt MODE den maximalen und minimalen Puls an, den Sie mit START/STOP ändern können.

BEDIENUNGSANLEITUNG NC5138 Newgen Medicals

Schrittzahler und Pulsmesser

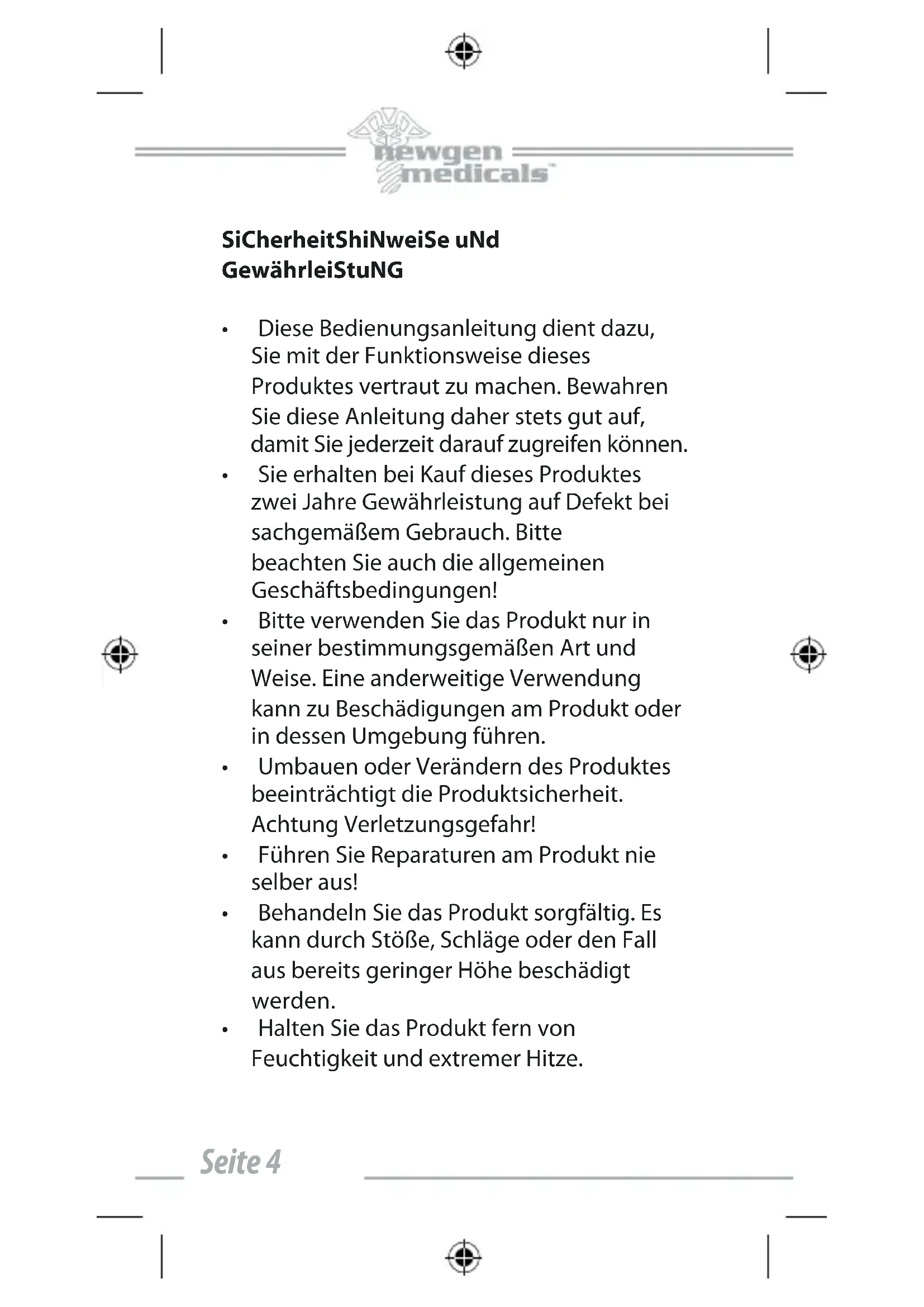

SiCherheitShiNweiSe uNd GewährleiStuNG

• These Bedienungsanleitung dient dazu, Sie mit der Funktionseise diesen Produkttes vertraut zu machen. Bewahren Sie diese Anleitung davon stets gut auf, damit Sie jederzeit darauf auf zugreifen konnen.

• Sie erhalten bei Kauf diesen Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.itte beachten Sie auch die allgemeinen Geschäftsbedingungen!

-itte verwenden Sie das Produkt nur in seiner bestimmungsgemaien Art und Weise. Eine anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Umgebung führen.

Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit. Achtung Verletzungsgefahr!

• Führren Sie Reparaturen am Produkt nicht selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.

• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

Bedienungsanleitung

• Akkus haben eine niedrigere Ausgangsspannung als Batterien. Dies kann in manchen Fälle dazu führen, dass ein Gerät Batterien benötigt und mit Akkus nicht Funktioniert.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen.

Technische Änderungen und Irrtumervorbhalten!

Wichtige Hinweise zu den Batterien

Batterien gehoren NICHT in den Hausmull. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zusückzugeben. Sie können ihre Batterien bei den öffentlichen Sammelstellen in ihrer Gemeinde abgeben oder überall Dort, wo Batterien der gleichen Art verkauft werden.

• Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selbst Zeit!

• Verwenden Sie niemals gleichzeitig Akkus und Batterien in einem Gerät. Das kann zur Überhitzung der Batterien und zu Fehlfunktionen am Gerät führen.

• Achten Sie unbedingt auf die richtige

Polarität der Akkus oder Batterien. Falsch eingesetzte Akkus oder Batterien konnen zur Zerstörung des Gerätes führen - Brandgefahr!

• Versuchen Sie nicht, Batterien oder Akkus zu öffnen und werfen Sie Batterien nicht in Feuer.
• Batterien, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen.
• Batterien gehoren nicht in die Höhe von Kindern.
• Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längerere Zeit nicht benutzen.

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät besteht NICHT in den Hausmull. Für die fachgerechte Entsorgung wenden Sie sichitte an die öffentlichen Sammelstellen in ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/Jahr sowie über etwaig anfallende Kosten bei Abholung entnahmen Sieitte den Informationen der jeweiligen Gemeinde.

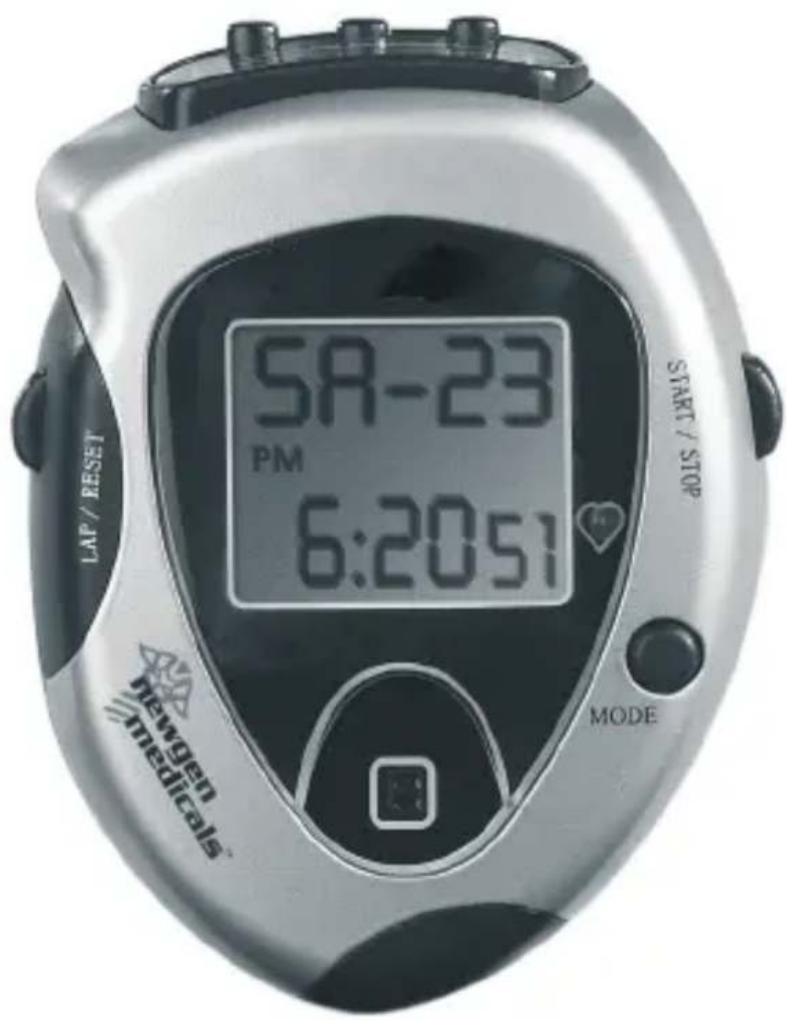

IHR NEUER SCHRITTZAHLER

Sehr geehrte Kunden,

wir danken Ihnen fur den Kauf desses

Schrittzährs. Mit diesen kleinen Multitalent haben Sie den vollen Überblick über Ihr

Training.

Bitte lessen Sie diese Bedienungsanleitung und befolgen Sie die Hinweise und Tipps, damit

Sie diesen vielseitige Produkt optimal nutzen konnen.

Seite 7

newgen medicals

ProduKtdetails

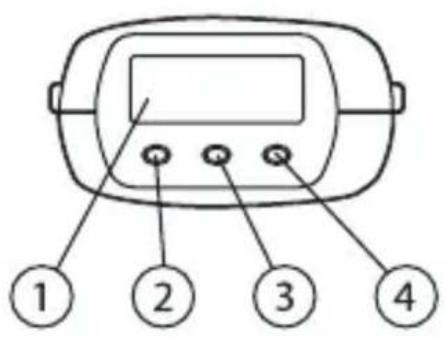

1. Pedometer-Display
2. MODE
3. SET
4. RESET

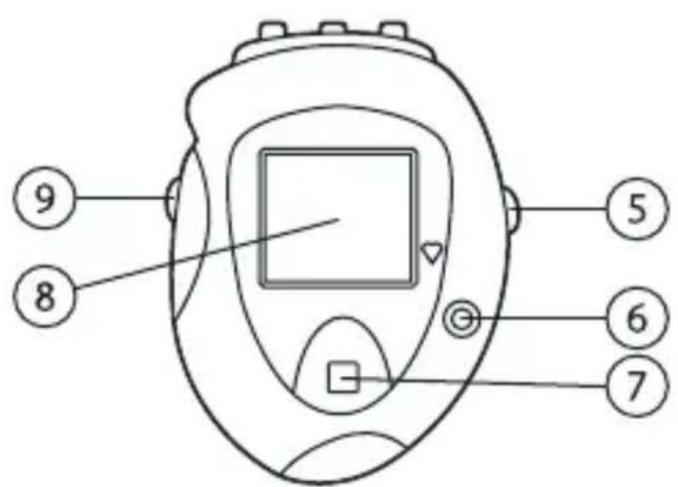

5. START/STOP
6. MODE
7. Sensor
8. Display
9. LAP/RESET

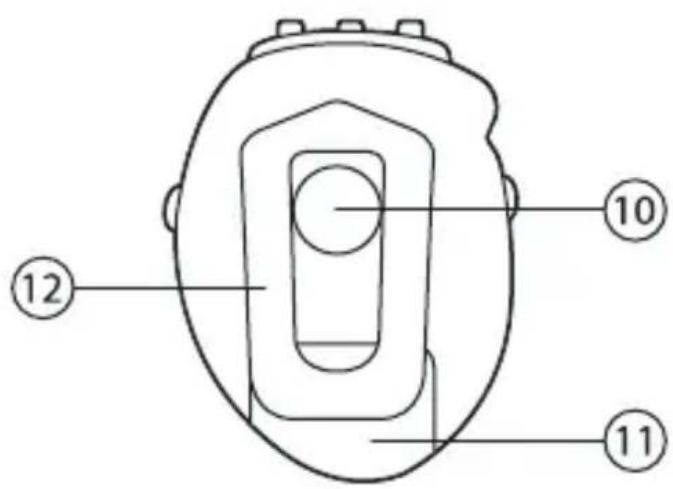

10. Batteriefach für den Schrittzahler
11. Batteriefach für die Uhr
12. Gurtelclip

Bedienungsanleitung

Seite 9

VERWENDUNG DES OBEREN DISPLAYS

Verwendung als Schrittzahler

Drücken Sie die MODE-Taste an der Oberseite des Schrittzährers, bis im Display „STEP“ angezeigt wird. Stellen Sie den Schrittzahler eventuell mit der RESET-Taste auf Null. Es werden maximal 99999 Schritte gezählt.

Verwendung als Entferungsmesser

Drücken Sie die MODE-Taste an der Oberseite des Schrittzährs, bis im Display „DIST" angezeigt wird. Stellen Sie die Anzeige eventuell mit der RESET-Taste auf Null. Um zwischen der Anzeige in Kilometern und der Anzeige in Meilen zu wechseln, halten Sie die MODE-Taste fünf Sekunden lang gedrückt. Die Entfernung wird pro Schritt gemessen. Sie können die Schrittlänge einstellen. Drücken Sie die MODE-Taste an der Oberseite des Schrittzährs, bis im Display „DIST" angezeigt wird. Drücken Sie dann die SET-Taste. Im Display wird blinkend die eingestellte Schrittlänge in Zentimeter oder Inch angezeigt. Mit der Taste RESET konnen Sie nun die Schrittlänge anpassen. Die Schrittlänge kann von 30 bis 150 Zentimeter und von 12 bis 60 Inch eingestellt werden. Drücken Sie die Taste SET, um die Einstellung zu speichern.

Verwendung als Kalorienzahler

Drücken Sie die MODE-Taste an der Oberseite des Schrittzährs, bis im Display „KCAL" angezeigt wird. Stellen Sie die Kalorienanzeige eventuell mit der RESET-Taste auf Null. Es konnen maximal 99999 Kalorien gezahlt werden.

Der Kalorienverbrauch wird pro Schritt und pro Körpersgewicht berechnet. Sie können ihre Schrittlänge (siehe „Verwendung als Entfernungsmesser") und ihr Körpersgewicht einstellen. Um ihr Körpersgewicht einzustellen, drücken Sie die MODE-Taste an der Oberseite des Schrittzährers, bis im Display „KCAL" angezeigt wird. Drücken Sie dann die SET-Taste. Im Display wird blinkend das eingestellte Körpersgewicht in Kilogramm oder Pfund angezeigt. Mit der Taste RESET konnen Sie nun das Gewicht von 30 bis 135 Kilogramm beziehungsweise von 60 bis 300 Pfund einstellen. Drücken Sie die Taste SET, um die Einstellung zu speichern.

VERWENDUNG DES SEITLICHEN DISPLAYS

Einstellen der Zeitanzeige

Drücken Sie die Taste MODE, bis im Display die Zeit und das Datum angezeigt werden. Halten Sie dann die Taste LAP/RESET gedrückt, bis die Anzeige zu blinken beginnnt. Stellen Sie dann nacheinander das Jahr, den Monat, den Tag, die Stunde und die Minute mit der Taste START/STOP ein und wechseln Sie mit der Taste MODE zwischen den Einstellungen. Bestätigen Sie abschlussend mit der Taste LAP/RESET. Drücken Sie die Taste STOP/START während der normalen Zeitanzeige, um zwischen der Anzeige im 12-Stunden- und der Anzeige im 24-Stunden-Format zu wechseln.

Einstellen des Weckers

Drucken Sie die Taste MODE, bis „AL“ im Display angezeigt wird. Drucken Sie START/ STOP, um die TONE ein- oder auszustellen. Wenn das Symbol im Display erscheint, ist der Alarm eingeschaltet. Wenn das Symbol im Display erscheint, sind Tasten- und Quittungstone aktiviert. Halten Sie die Taste LAP/RESET gedrückt, bis die Stundenanzeige zu blinken beginnnt. Stellen Sie die Stunden dann mit der Taste START/STOP ein. Wechseln Sie mit der Taste

Bedienungsanleitung

MODE zu den Minuten und stellen Sie diese mit START/STOP ein. Bestätigen Sie mit der Taste LAP/RESET.

Drücken Sie die Taste MODE, um den Alarm auszuschalten.

Verwenden als Stoppuhr

Drücken Sie die Taste MODE, bis im Display "ST" angezeigt wird. Drücken Sie die Taste START/STOP, um die Zeitmessung zu beginnen. Mit der Taste LAP/RESET konnen Sie die Zeitmessung kurz anhalten und wieder fortsetzen. Mit der Taste START/STOP beenden Sie die Messung. Dann konnen Sie die Zeit mit der Taste LAP/RESET wieder auf Null setzen.

Verwendung als Pulsmesser

- Ruhepuls, Minimalpuls und Maximalpuls speichern

Drücken Sie die Taste MODE, bis „EX" im Display angezeigt wird. Halten Sie dann die Taste LAP/RESET gedrückt, bis ein Alter im Display angezeigt wird. Passen Sie these Alter mit der Taste START/STOP an und bestätigen Sie mit der Taste MODE. Nun wird Ihr Puls im Ruhezustand gemessen. Legen Sie den Daumen auf den Sensor und warten Sie, bis der Schrittzahler piept.

Ihr Ruhepuls wird angezeigt. Drücken Sie die Taste MODE, um den Maximalpuls anzuzeigen. Sie können diesen Wert mit der Taste START/STOPändern. Drücken Sie dann die Taste MODE. Nun wird der Minimalpuls angezeigt. Auch diesen Wert konnen Sie mit START/STOPändern.

Den Puls messen

Drücken Sie die Taste MODE, bis im Display „HR“ angezeigt wird. Legen Sie dann den Daumen auf den Sensor. Drücken Sie die Taste START/STOP. Warten Sie, bis der Schrittzahler blinkt und ihren Puls anziegt.

Tipps zum richtig Messen des Pulses

Die Beste Zeit zum Messen des Ruhepulses ist morgens nach dem Aufstehen.
- Der Beste Messpunkt befindet sich unter der Mitte des Fingernagels.
- Halten Sie den Finger fest, aber nicht krampfchaft auf dem Sensor.
- Halten Sie den Finger mindestens 35 Sekunden auf dem Sensor. Bewegen Sie den Finger nicht und warten Sie, bis der Schrittzahler piepst.
