BEDIENUNGSANLEITUNG BIC3 IKPIX3 PKM

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
2. Installation 8

2.1 Entpacken und Wahl des Standorts 8
2.2 Einbau des Kochfelds 8
2.3 Einbau des Backofens 12
2.4 Anschluss an die Stromversorgung 12
2.5 Elektrischer Anschluss/Kochfeld 15

3.Gerätebeschreibung. 16
4. Bedienung 16

4.1 Vor der ersten Benutzung 16
4.2 Bcdienfeld 17
4.3 Benutzung des Kochfelds 17
4.4 Benutzung des Backofens 18
4.5 Tipps zum Backen und Braten 19
4.6 Energie sparen 20

1. Reinigung und Pflege 21

5.1 Austausch des Leuchtmittels 22

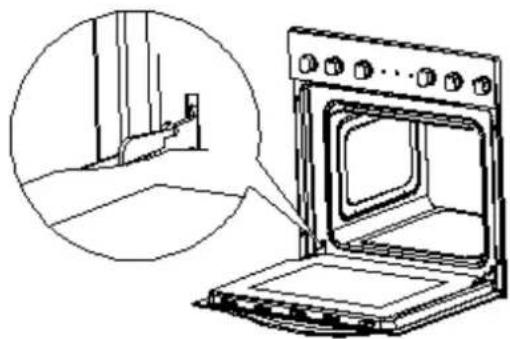

5.2 Entnahme der Ofentur 22
5.3 Problembehandlung 24

1. Technische Daten 24
2. Entsorgung 25
3. Garantiebedingungen 26

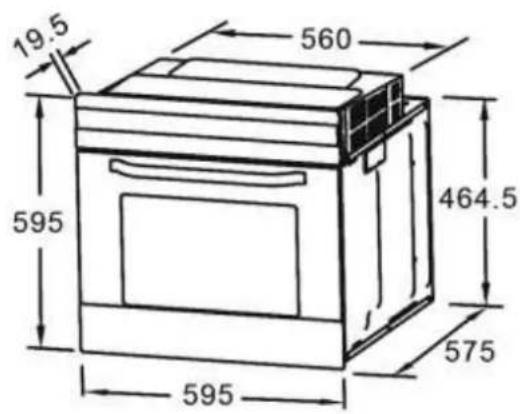

4. Installationszeichnung 95

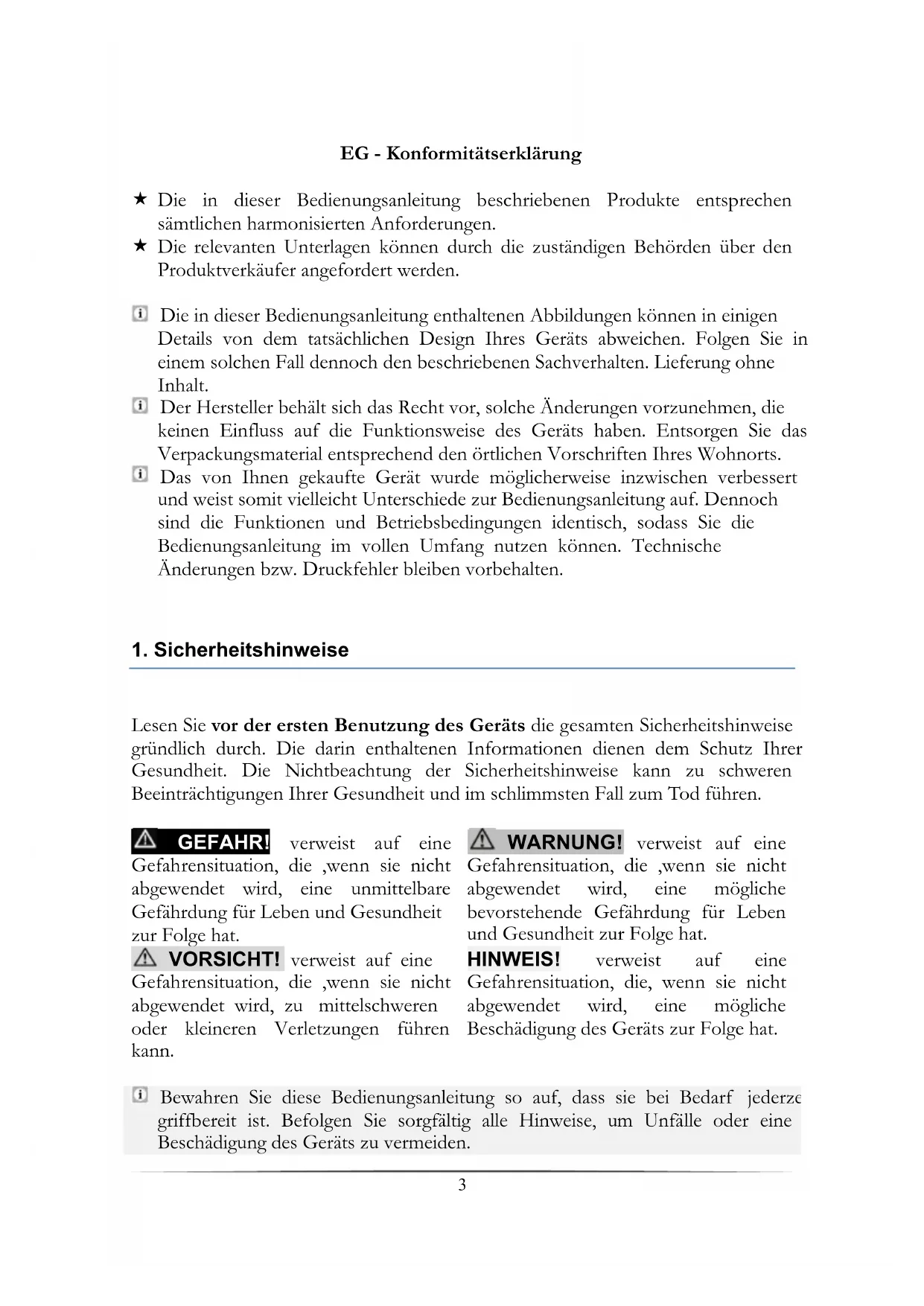

EG-Konformitätserklarung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen)samtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkauf er angefordert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Gerats haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit weiterecht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Si die Bedienungsanleitung im vollen Umfang nutzen konnen. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR!

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING!

Gefahrensituuation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

i Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederz griffbercit ist. Bcfolgen Si corgfaltig alle Hinweisc, um Unfalle oder eine Beschadigung des Gerats zu vermeiden.

Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veralt et und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschüsse erfolgen. Sümmtliche Arbeiten die zum Anschluss des Geräts an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
(i) Dieses Gerätarf nicht für gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betriebenen werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie nicmandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen都认为 kennt und sorgfältig beachtet.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es darüber keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.
3. Schlieben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.
4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert,kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
5. Wenn das Netzanschlusskabel beschadigt ist, damit als ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer

WARNING!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, * dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgehört werden.
4. Sollte es zu irgendener Fehlfunktion aufgrund eines technischen Defektskommen, trennen Sie das Gerät umgehend von der Stromversorgung(entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihremKundendienst, damit diese umgehend behoben werden kann.
5. Benutzen Sie keinesfalls das Kochfeld, wenn eine Kochplatte Sprünge oder Risse aufweist. Trennen Sic in einem solchen Fall das Gerät umgehend von der Stromversorgung (Haussicherungskosten). STROMSCHLAGGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrcm Kundendienst auf. Lassen Sie ausschließlich Original-Ersatztcil einbauern.
8. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstützen Feuer mit Wasser zulöschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
9. Der Kuchenraum muss trocken und gut zu bcluften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zuganglich sein.
10. Die Furnierungen von Schranken müssen mit einem hitzeresisten Leim befestigt sein, der Temperaturen von 120^ weiterstet.
11. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85^ über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.
12. Schlieben Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Diese Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.
13. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

14. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.

15. Schlieben Sie das Gerät nicht in der Höhe von Vorhängen oder Polstermöbel an. BRANDGEFAHR.

16. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!

17. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.

18. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.

19. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr hoß. Kinder mussen deshalb während der Benutzung des Geräts von dieser fremngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

20. Kinder dürfen nicht mit dem Gerät speilen. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Höhe des Geräts aufhalten.

21. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfelds entwickelt wurden oder in der Bedienungsanweisung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeigneter Herdwächter kann zu Unfallen führen!

VORSICHT!

1. Das Gerät wird während des Betriebs besteht. Berühren Sie nicht die bereits Teile innerhalb des Ofens.

2. Benutzen Sie keine aggressiven oder atzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tur, da diese die Oberflache verkratzen und damit Risse im Glas verursachen.

3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolic ab.

4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.

5. Schützen Sie das Kochfeld gegen Verunreinigungen.

6. Schalten Sie verunreinigte Bereiche sofort ab.

7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.

8. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthalt, unbcaufsichtigt auf einer cingschaltten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.

9. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.

10. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Siestatt dessen das Backblech oder den Rost.

11. Die inneren Bestandteile des Backofens werden sehr heißt. Berühren Sie keine dieser Bereiche, während Sie mit ihrem Kochgeschirr umglichen.

12. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen.kommen Sie nicht in Kontakt mit den bereits Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.

13. Benutzen Sie stets Ofenhandschuhe.
14. Das Gerät entspricht der gegenwärftigen europäischen Sicherheitsgesetzgebung Wir möchten hierbei aber ausdrücklich betonen, dass diese Entspruchung nichts an der Tatsacheändert, dass die Oberflächen des Geräts während der Benutzung heißt werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.
2. Benutzen Sie niemals die Tur selbst zum Transport des Gerats, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren darauf vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Turen etc. des Gerats niemals als Standflache oder Stütze.
7. Die Belüftungsöffnungen des Gerats oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen Sie kein überschweres Kochgeschirr auf das Kochfeld.
9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehen Sie sich nicht an die geöffnete Ofentür. Stellen Sie kein Kochgeschirr auf die Ofentür. Dadurch beschädigen Sie die Turscharnicrc.

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfern den Sie diese komplett. Benutzten Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Gcrats, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommt kann, damit die Isolierungen der Elektrik keinen Schadennehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Si mit ciner Wasserwaage den ordnungsgemäBen Aufbau Ihres Geräts.
6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

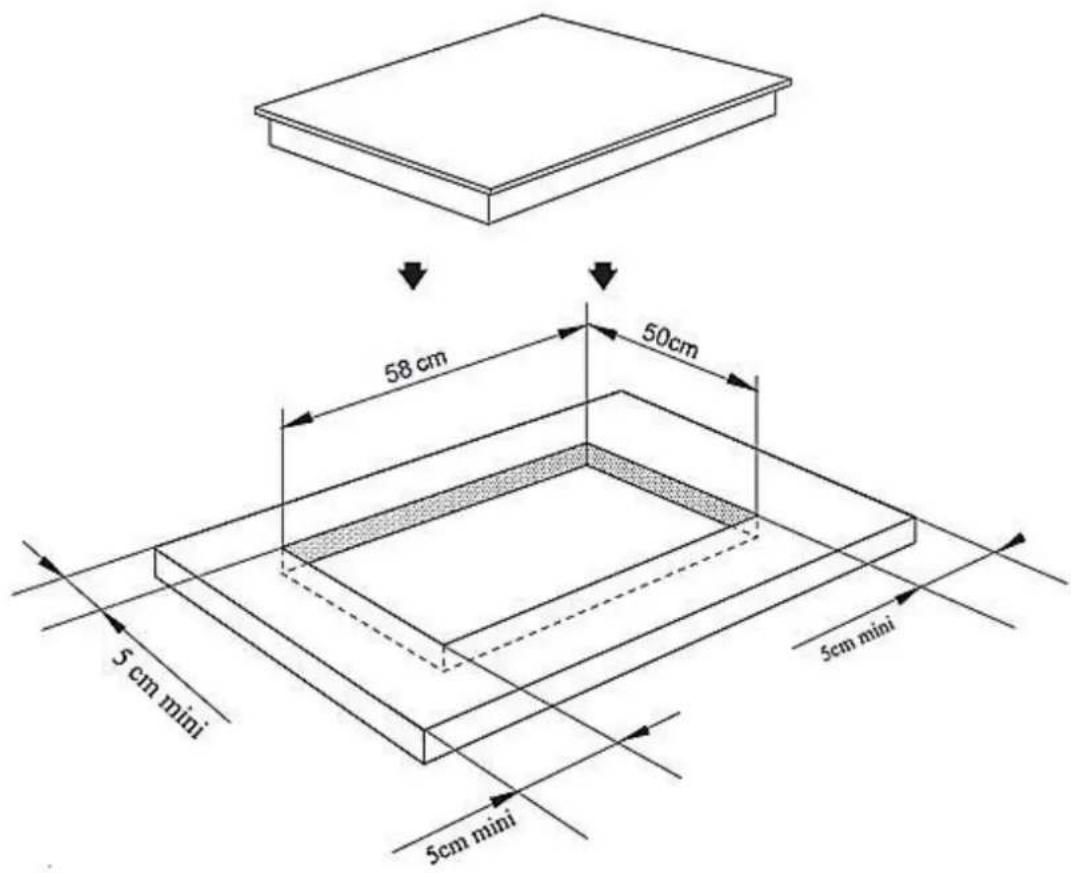

2.2 Einbau des Kochfelds

Die Installation liegt in der Verantwortung des Kunden. Falls die Hilfe des Herstellers zur Korrektur von Fehlern, die auf Grund einer unsachgemäßen Installation entstanden sind, bestehtigt wird, ist eine solche Hilfeleistung nicht durch die Garantie abgedeckt. Eine unsachgemäße Installation kann zu erheblichen Verletzungen von Personen oder Tieren bzw. zu einer Beschädigung Ihres Eigentums führen. Der Hersteller kann für solche Verletzungen bzw. Schaden nicht verantwortlich gemacht werden.

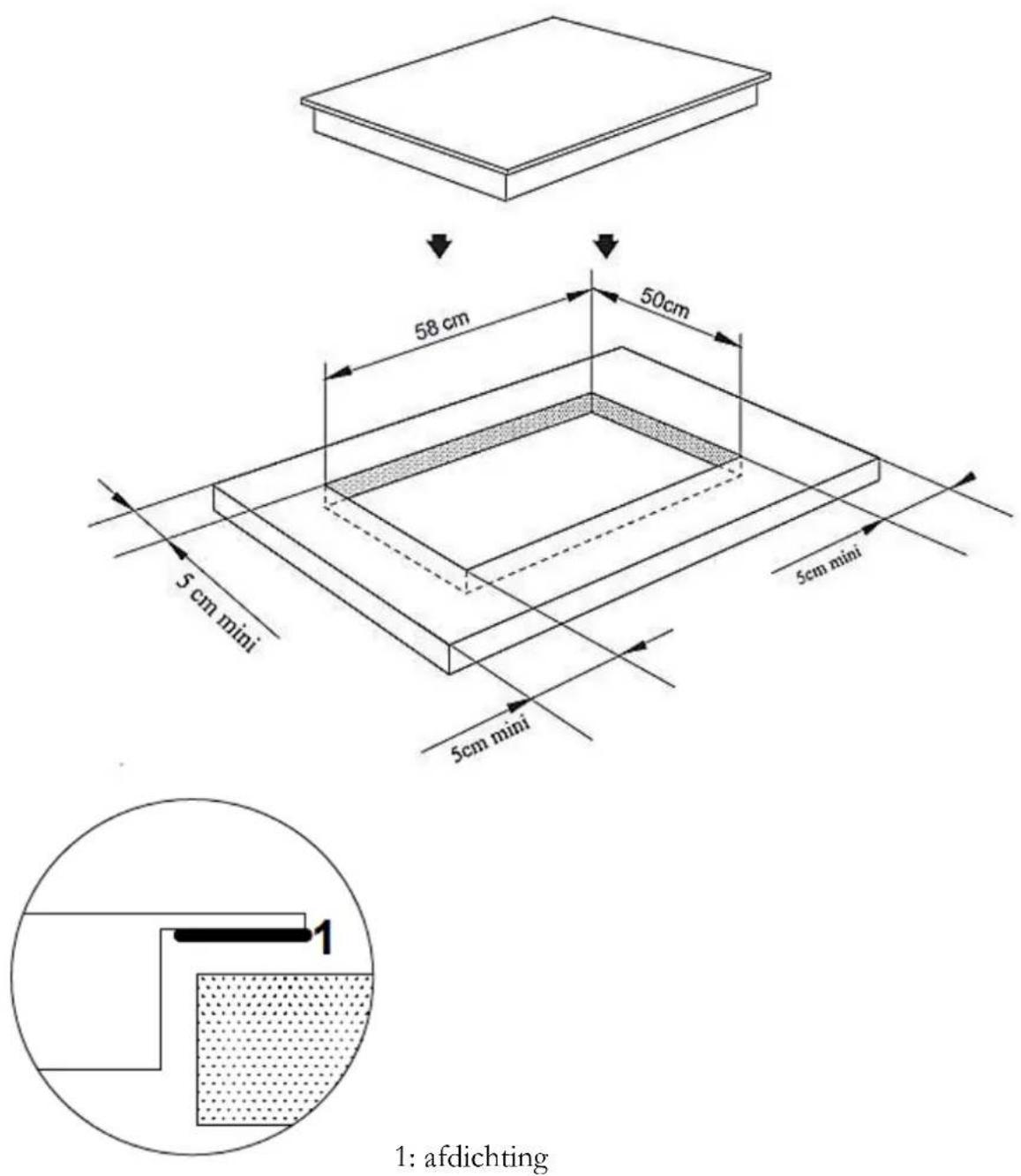

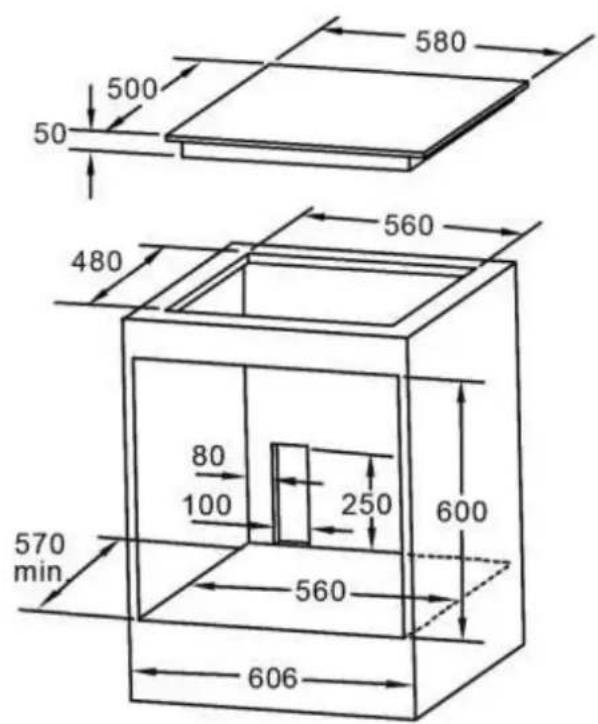

1. Bereiten Sie entsprechend der Abmessungen auf der Zeichnung die Einbauöffnung in der Installationsfläche vor. Sorgen Sie hierbei für einen Mindestfreiroma von 50~mm rund um die Öffnung. Die Dicke der Installationsfläche muss mindestens 30~mm betragen. Verwenden Sie nur hitzcrsistentes Material, um Deformierungen durch die von den Kochplatten ausgestrahnte Hitze zu vermeiden.

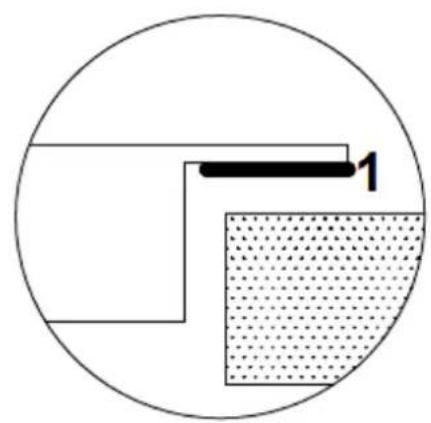

1: Dichtung

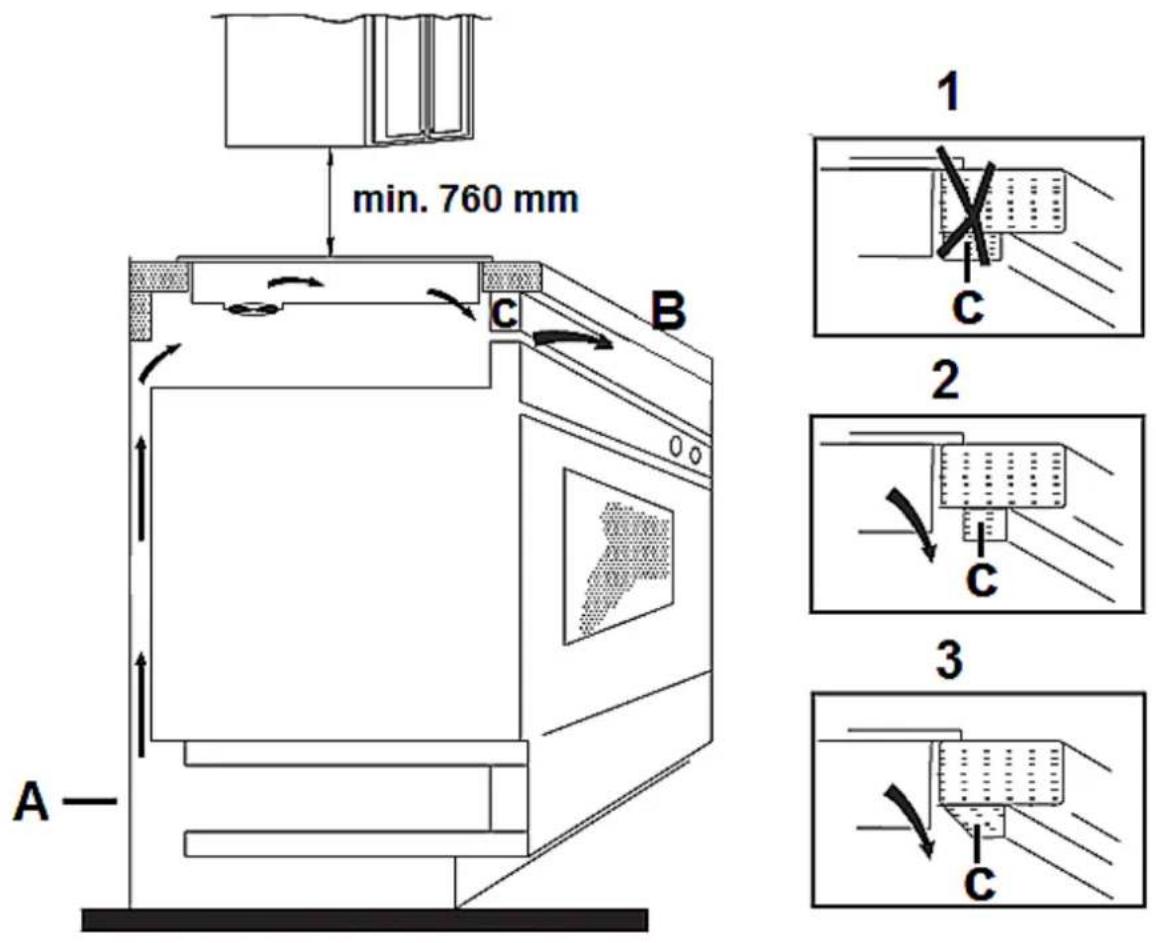

1. Das Kochfeld muss unbedingt ordnungsgemäß beluftet werden. Der Luftinlass (A) und Luftauslass (B) darf in keiner Weise blockiert sein. Das Gerät muss sich immer im ordnungsgemäßen Zustand befinden. Die obere Abschlusskante des Einbaumöbs (C) darf nicht direkt an die Einbauöffnung anschließen (1). Bringen Sie die Abschlusskante versetzt an (2) oder schrägen Sie die Abschlusskante ab (3).

A Lufteinlass
B Luftauslass

WARNING! Der Sicherheitsabstand zwischen dem Kochfeld und einem sich darüber befindenden Hängeschrank muss mindestens 76 cm betragen.

1. Sie befestigen das Gerät an der Installationsfläche, indem Sie nach der Installation die 4 Klammern an der Unterseite des Geräts anschrauben. Richten Sie die Klammerstellung entsprechend der Dicke der Installationsfläche aus

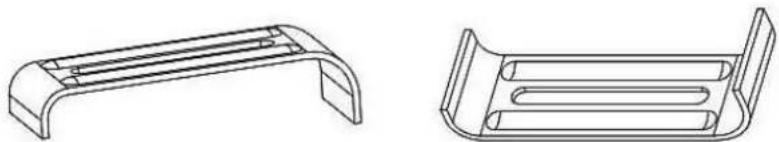

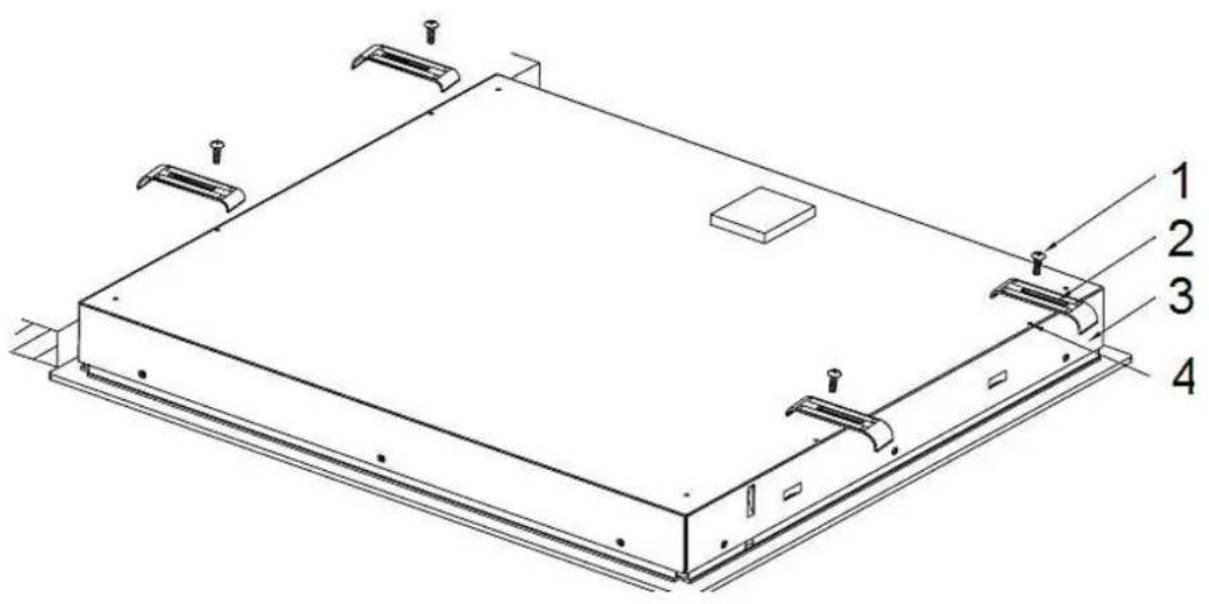

Standardklammern zum Einbau des Kochfelds:

HINWEIS!itte verwenden Sie nach Mochigkeit die mitgelieferten Standardklammern zum Einbau des Kochfels.

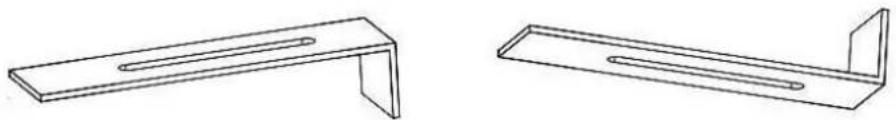

Ersatzklammern zum Einbau des Kochfelds:

HINWEIS! Verwenden Sie die ebenfalls mitgelieferten Ersatzklammern ausschließlich dann, wenn durch die Abmessungen der Arbeitsplatte die Verwendung der Standardklammern nicht möglich ist.

1 Schraube
3 Basis

2 Klammer
4 Schraubenloch

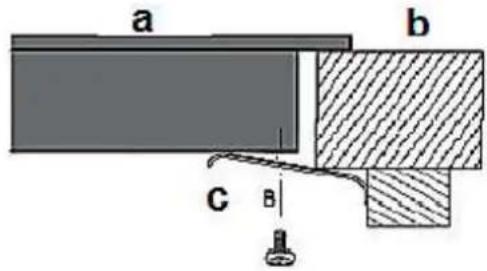

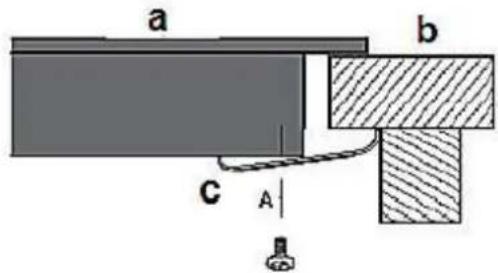

a Kochfeld

b Platte

c Klammer

2.3 Einbau des Backofens

Je nach Modell müssen Sie vor der Endbefestigung des Ofens das Kabelbündel des Kochfelds mit dem Bedienfeld des Ofens verbinden!

Passen Sie den Ofen in die darauf vorgeschene Stelle cin. Der Ofen kann unterhalb einer Arbeitsplatte oder in einem geeignetes Einbaumöbelstück installiert werden. Befestigen Sie den Ofen, indem Sieihn mittels der beiden Befestigungsoffnungen im Rahmen an der Einbauvorrichtung anschrauben. Offnen Sie die Tur und schauen Sie in den Ofen, um die Befestigungsoffnungen zu lokalisieren. Halten Sie sich bei der Installation des Ofens an die Angaben auf der Installationszeichnung, um die ordnungsgemäß Beluftung des Geräts zu gewährleisten (s.a. Kap. 9). Der Ofen muss an seiner Rückseite über einen Freiraum von mindestens 45mm verfügen.

2.4 Anschluss an die Stromversorgung

GEFAHR!

Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfällig beachtet.
Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Als Netzanschlussleitung muss ein entsprechend ausgelegeter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete Klemme der Anschlussleiste angeschlossen werden. Der elektrische An Schluss des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom Netz abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten muss mindestens 3mm betragen. Lesen Sie vor dem An Schluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem unter abgebildeten Anschlussdiagramm und dem Typenschild.
Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeder Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3mm bezeichnet. Dazu gehoren LS-Schalter, Sicherungen und Schütze (EN 60335).

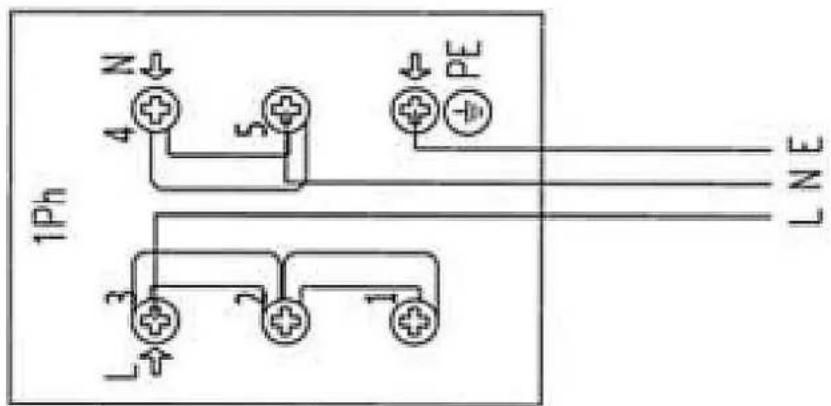

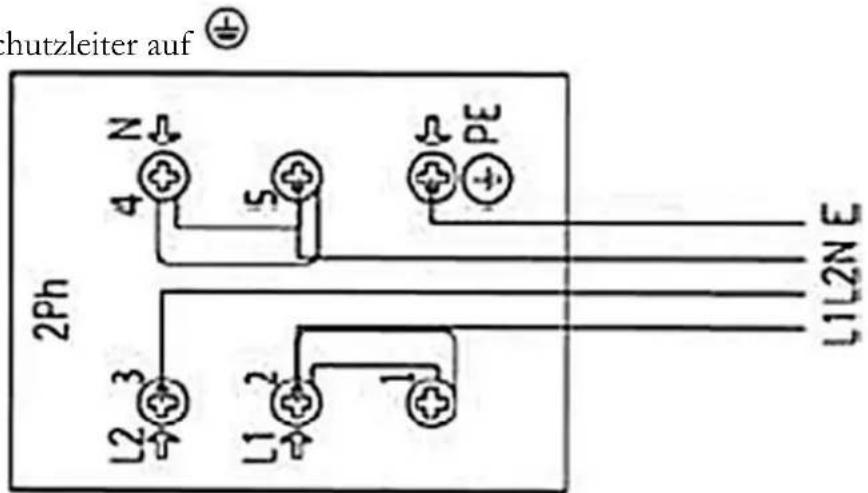

Anschlussdiagramm

1

Für 220-240 VAC geerdeten 1-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 1-2-3. Brücken verbinden die Klemmen 4-5 für Betriebsnull.

Schutzleiter auf

H05VV-F 3G 6,0 mm²

2

Für 220-240 VAC geerdeten 2-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 1-2. Brücken verbinden die Klemmen 4-5 für Betriebsnull.

Schutzleiter auf

H05VV-F 4G 6,0 mm²

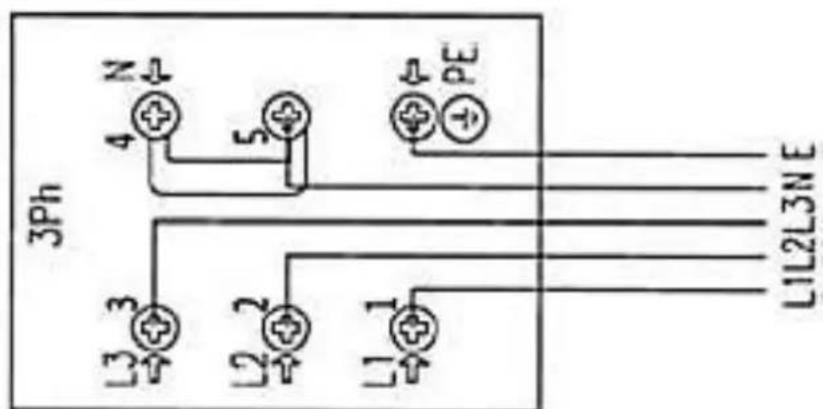

3

Für 220-240 VAC geerdeten 3-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 4-5. Phasensequenz entsprechend 1-2-3. Brücken verbinden die Klemmen 4-5 für Betriebsnull.

Schutzleiter auf

H05VV-F 5G 2,5 mm²

1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

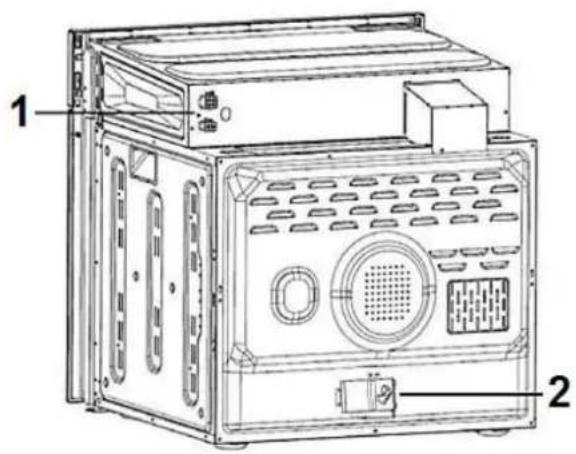

1 Kochfeldanschluss; Schutzleiter
2 Netzanschlussdose

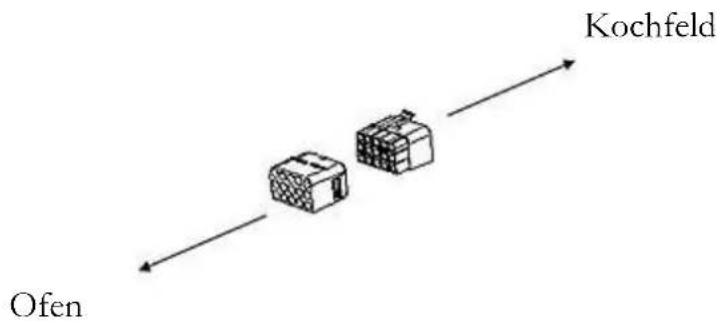

2.5 Elektrischer Anschluss/Kochfeld

Verbinden Sie den Stecker am Ende des Kochfeld-Kabelbündels mit der entsprechenden Buchse am Ofen-Bedienfeld.

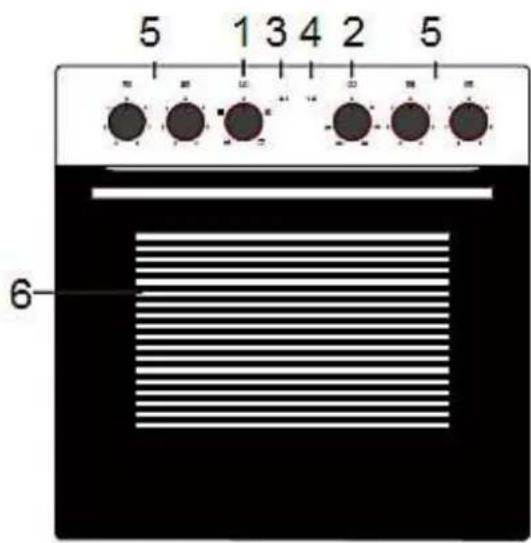

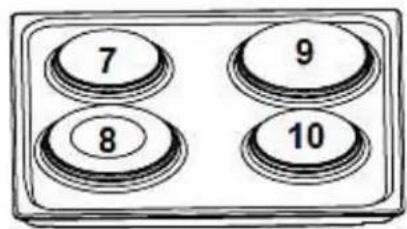

3. Gerätebeschreibung

1 Ofenfunktionen 7 1000W
2 Ofentemperatur 8 2000W
3 Anzeige Ofentemperatur* 9 1500W
4 Betriebsanzeige Kochplatten** 10 1000W
5 Mehrstufige Kochplatteneinstellung
6 Ofentür

• erlischt, nachdem die eingestellte Temperatur erreicht wurde.
  ** leuchtet auf, sobald eine Kochplatte in Betrieb genommen wird, und erlischt, nachdem alle Kochplatten abgeschaltet wurden.

4. Bedienung

4.1 Vor der ersten Benutzung

1. Entfernen Sie sãmtliche Verpackungsmaterialien.
2. Reinigen Sie den Ofeninnenraum und die Ausstattungselemente (Blech etc.) mit warmem Wasser und etwas Spülmittel.
3. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.
4. Lassen Sie den Ofen bei Ober- und Unterhitze auf 250C für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und saubern Sie den Innenraum. Hierbei kann es zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommt. Dies ist ein normaler Betriebsvorgang, der

durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

HINWEIS! Reinigen Sie den Innenraum des Ofens nur mit etwas warmem Wasser und Spülmittel.

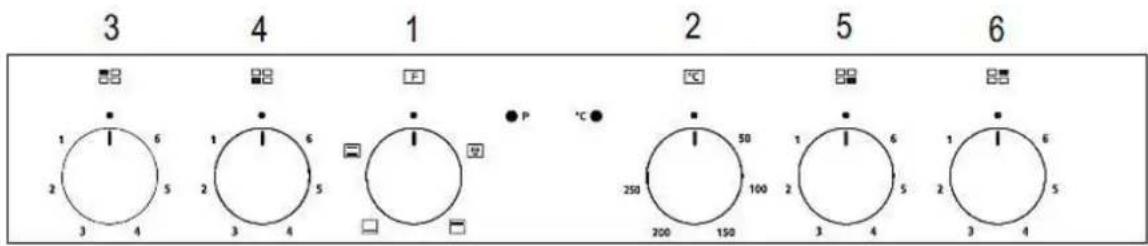

4.2 Bedienfeld

1 Ofenfunktionen
2 Ofentempcratur
3 Kochplatte hinten links
4 Kochplatte vorne links
5 Kochplatte vorre rechts
6 Kochplatte hinten rechts

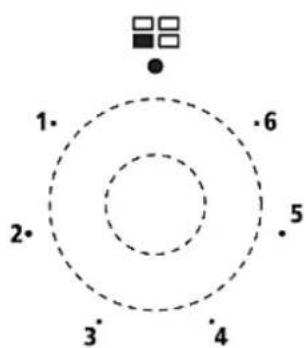

4.3 Benutzung des Kochfelds

Stellen Sie das Kochgeschirr mitten auf eine Kochplatte, und bewegen Sie den entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um die Kochplatte einzuschalten.
Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position 0/ AUS/OFF. Die entsprechende Kochplatte wird nun nicht mehr beschizt.

Lokalisierung der Kochplatte.

AUS.

1 Niedrigste Einstellung (z.B. zum Warmhalten von Speisen).
6 Hochste Einstellung (schnelles Aufheizen, schmelles Kochen, braten etc.)

Stellen Sie den Schalter nach dem Kochen umgehend auf AUS.

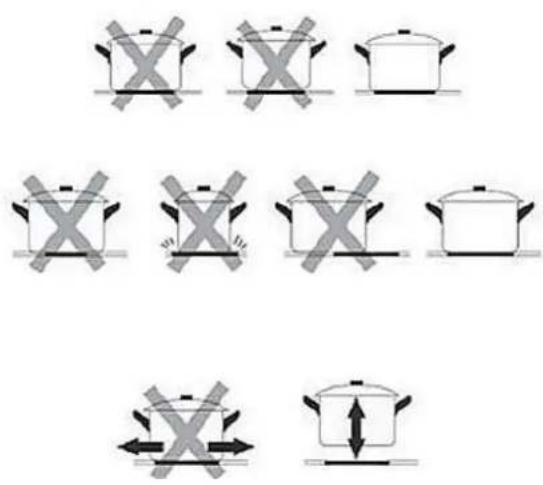

Verwenden Sie nur Kochgeschirr mit einem komplett flachen Boden.

Der Boden des Kochgeschirrs sollte denselben Durchmesser wie die Kochplatte haben. Zentrierten Sie das Kochgeschirr auf der Kochplatte.

Schicben Sie das Kochgeschirr nicht über die Kochplatten; ansonsten konnen die Kochplatten verkratzen. Hebien Sie das Kochgeschirrstatt dessen an.

4.4 Benutzung des Backofens

Die Benutzung des Ofens wird durch den Drehschalter für die Ofenfunktionen kontrolliert. Bewegen Sie der Drehschalter hierbei auf die gewünschte Einstellung.

Sie konnen den Funktionsschalter mit dem oder gegen den Uhrzeigersinn druchen.

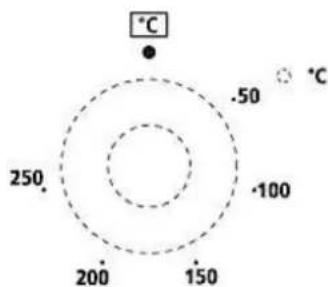

Zur Einstellung der Temperatur bewegen Sie den Drehschalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie konnen hierbei eine Temperatur von 50^ - 250^ wahlen.

Sie schalten den Ofen aus, indem Sie beiden dieser Drehschalter auf die Position ●einstellen.

VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im Uhrzeigersinn auf die gewünschte Temperatur. Danach konnen Sie den Schalter zurück auf die Ausgangsposition drehen. Ansonsten konnen Sie die Temperaturkontrollschalter beschädigen.

Ofenfunktionen

InnenbeleuchtungSchaltet die Inneneuleuchtung des Ofens separat an,z.B. zur Reinigung des Ofeninnenraums.	> Oberhitze an > Beheizt den Ofen nur mit der Oberhitze, z.B. zum abschreibenbenden Backen von oben.
Unterhitze an > Beratecht den Ofen nur mit der Unterhitze, z.B. zum abschreibenbenden Backen von oben.	> Oberhitze und Unterhitze an > Bei dieser Einstellung wird der Ofen konventionelbeheizt.

4.5 Tipps zum Backen und Braten

Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.
Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es better, schwarze Bleche zu verwenden, welche die Hitze better leiten und die Backzeit verfügbar.
Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und unter Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zugegenen Aufheizung des unteren Teils des Kuchens führen.
Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlüssen ist, indem Sie ein Holzstübchen verwenden (der Kuchen ist ausgebacken, wenn das Stübchen trocken und sauber hersauskommen, nachdem Sie es in den Kuchen gesteckt haben).
Nach dem Abschalten des Ofens ist es ratsam, den Kuchen für ungebahr 5 Minuten im Ofen zu halten.
Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Ofen zu; keinere Mengen sollenn Sie auf einem Kochfeld zubereiten.
Benutzen Sie backofengeignetes Kochgeschirr. Achten Sie daraufuf, dass auch die Griffe hitzeresistant sind.
Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schiben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergieben Sie das Fleisch mit seinem Bratensaft oder weißem Salzwasser.
Gießen Sie niemals kaltes Wasser über das Fleisch.

4.6 Energie sparen

Benutzen Sie geeignetes Kochgeschirr.
Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittelt an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls verbrauchen Sie das 4-fache an Energie.
Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser des verwendeten Kochrings sein.
Sorgen Sie damit, dass der Kochring und der Boden des Kochgeschirrs sauben sind.
Verunreinigungen konnen den Wärmeaustausch negativ becinträchtigen. Mehrfach eingebrannte Verunreinigungen konnen oft nur noch mit umweltschädlichen Hilfsmitteln entfern't werden.
Decken Sie ihr Kochgeschirr nicht zu oft auf (ein beobachteter Topfinhalt beginnnt niemals, zu kochen).
Offnen Sie die Ofentur nicht unnötig oft.
Schalten Sic den Ofenrechtzeitig ab und nutzen Sic die Restwärme.
Schalten Sie die Kochringe bei langen Garzeiten 5 - 10 Minuten vor Ende der Garzeit ab. Damit sparen Sie bis zu 20% an Energie.
Benutzten Sie den Ofen nur zur Zubrecitung größcrer Mengen.
Fleisch mit einem Gewicht von unter 1kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
Nutzen Sie die Restwärme des Ofens
Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab.
Achten Sic daraufuf, dass die Ofentür richtig geschlossen ist.
Aufgrund von Verunreinigungen an der Turdichtung kann Dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen.
Schlieben Sie das Gerät nicht in der unmittelbaren Umgebung von Kühlund/oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnöting ansteigen.

WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und setzen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Kochfeld

Reinigen Sie das Kochfeld nach jeder Benutzung.
Reinigen Sie die schwarzen Kochplatten mit einem handelsüblichen geeigneten Reinigungsmittel für Kochfeld-Kochplatten.
Entfernen Sie Rückstände auf den Kochplatten mit einem weichen Tuch.
Die Kochplatten)dürfen nicht abgewaschen oder abgeschrubbt werden.
Reinigen Sie die Halteringe der Kochplatten mit Spülmittel oder einem milden Reinigungsmittel. Wischen Sie die Halteringe anschließend trocken.
Reinigen Sie die Edelstahl-Mulde des Kochfelds mit einem geeigneten handelsüblichen Reinigungsmittel für Edelstahl.
Modellvariante schwarz/weiß: Reinigen Sie weiß oder schwarz lackierte Bereiche des Geräts nicht mit einem Edelstahlreiniger. Benutzen Sie ausschließlich milde, nicht atzende Reinigungsmittel und ein weiches Tuch.

Reinigungsmittel

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel!
Benutzen Sie keine atherischen Öle!
Benutzten Sie niemals Lösungsmittel.

Ofen

Reinigen Sie den Ofen nach jeder Benutzung.
Schalten Sie beim Reinigen die Innenbeleuchting des Ofens ein.
Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein weniger Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzten Sie keine aggressiven und atzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
Reinigen Sie die äußerten Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzten Sie keine aggressiven und atzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignct ist.
Alle durch ein Reinigungsmittel an Ihrlem Gerät verursachten Schäden werden

nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

Reinigen Sie die Glasscheibe der Ofentür außerst vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.. Verwenden Sie etwas Spülmittel und warmes Wasser.

5.1 Austausch des Leuchtmittels

1. WARNUNG! Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung (Sicherung des Haussicherungskastens).
2. Drehen Sie das Leuchtmittel aus der Fassung und ersetzen Sie es durch ein neucs derselben Art und Leistung:

   Hitzcresistentes Backofenlcuchtmittel (300^) 230-240VAC/25W.

3. Verwenden Sie kein anderes Leuchtmittel.
   Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgrät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden)dürfen.

5.2 Entnahme der Ofentür

1. Zichen Sie die Ofcentür in waagerechte Position.

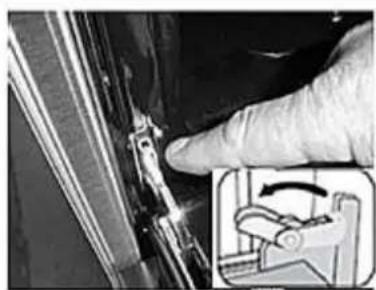

1. Offnen Sie die Hebelverschlüsse der Scharniere komplett.

1. Stellen Sie die Tur auf einen 60^ Winkel. Greifen Sie die Tur mit beiden Handen. Nehmen Sie die Tur ab, indem Sie sie aus den Scharnieren in ihre Richtungziehen.
2. Gehen Sie zum Einbau in umgekehrter Reihenfolge vor.
3. Greifen Sie bei der Entnahme nicht in die Scharniere.

VERLETZUNGSGEEFAHR!

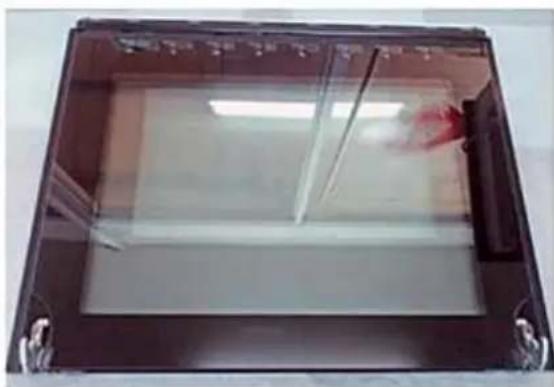

Entnahme der inneren Glasscheibe

1. Schrauben Sie den Halterungsverschluss los, der sich in der Ecke oben an der Tur befindet, und losen Sieihn.

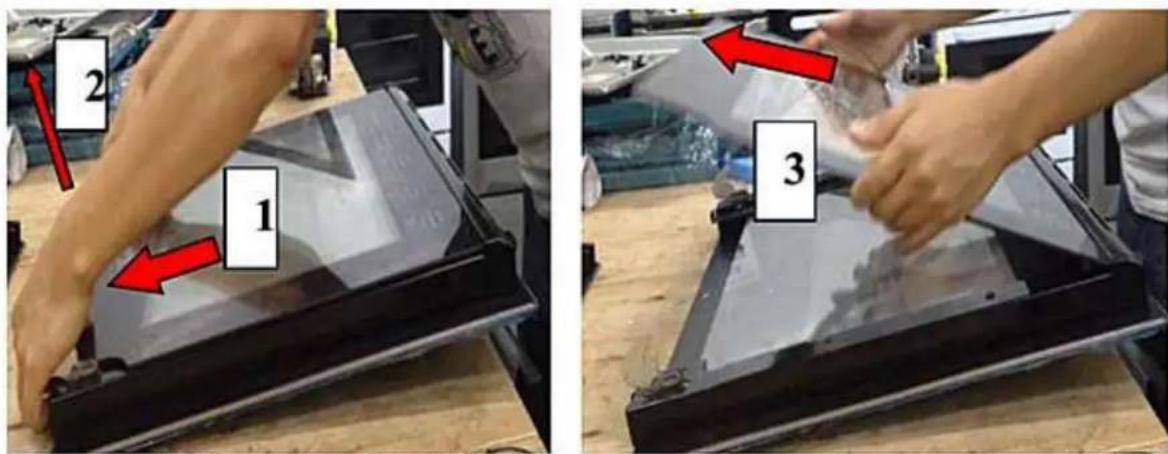

1. Schieberen Sie die Scheibe in Pfeilrichtung (1). Entnehmen Sie die Scheibe (2 / 3) Vorsichtig lagern!

1. Reinigen Sie die Scheibe vorsichtig von beiden Seiten mit einem sanften Reinigungsmittel.
2. Setzen Sie nach dem Reinigen die Glasscheibe ein und blockieren Sie die Glasscheibe.
3. Schrauben Sie den Blockier Mechanismus ein.

5.3 Problembehandlung

Regelmäßige Kontrollen

1. Kontrollieren Sie regelmäßige die Kontrollelemente und Kocheinheiten des Gcrats. Lassen Sie nach Ablauf der Garantic das Gerät mindestensomal alle zwei Jahre durch ein Kundendienst-Center inspizieren.
2. Lassen Sie alle Fehlfunktionen umgehend beheben.

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sic das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entspruchende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerat wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskosten der Hausstromversorgung.

Innenbeleuchting Funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrehen oder ersetzen.

6. Technische Daten

Geräteart	Einbauherd mit Kochfeld
Bedienpanel	Edelstahlblende
Material Kochfeld	Edelstahl
Durchmesser/Leistung Kochfelder	2*145mm (1000W), 2*180mm(1*1500W/1*2000W)
Restwärmecanzeige	-
Funktionen Backofen	Oberhitze, Unterhitze, Ober- undUnterhitze,
Backofentür/ Glasschachten	schwarzes Glas/2
Gehäusekühlung	ja
Griff und Knöpfle	Aluminium
Energieeffizienzklasse	A
Geräuschemission	< 58 dB(A)
Max. Leistung	7,60 kW
Stromspannung / Frecenz	220-240VAC/50Hz
Energieverbrauch konventionell	0,89 kW/h
Netto Backraumvolumen	70,00 Liter
Kabellänge in cm	-
EinbaumαBe Ofen H * B * T	59,50*59,50*57,50 cm
Gewicht Ofen Netto/Brutto	23,60 kg/27,40 kg
EinbaumαBe Kochfeld H*B*T	5,67*58,00*50,00 cm
Gewicht Kochfeld Netto/Brutto	9,00 kg/11,00 kg

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebigc's Altgrät entsorgen, machen Sie thesevorher unbedingt Funktionuntüchtig! Das bedcutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Threm Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wicderverwertbar.

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Beschörden.

für Elektro-Großgeräte; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt.

Der Garantieanspruch ist vom Käfer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und uns oder unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. geringfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schaden, verursacht durch den Verkauf, Installeur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Gcraten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschreiben bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

PKM August 2014

Minimale dickte/werkblad. 30~mm

6. Technische Gegevens

9. Installationszeichnung/installation drawing/dessin technique/technische tekening

Angaben in mm.

Dimensions in mm.

Données: mm

Gegevens: mm

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
