BEDIENUNGSANLEITUNG L4451 BTICINO

Gebrauchsanweisungen

1 Einleitung und grundlegende Funktionen

■ Allgemeine Informationen 20

√ Die Fronttafel 20
Das Display 21
√ Die Symbole 21

Ihr Zeitthermostat: sofort einsatzbereit! 22

√ Erstmaliges Einschalten 22
√ Die Navigationstasten 22
√ Operationsmodus anzeigen 22
√ Modi abrollen 23
Wöchentlicher Modus bearbeiten 23
√ Manueller Modus bearbeiten 23
√ Ferienmodus bearbeiten 23
√ Zeitgesteuerter Modus bearbeiten 24
√ Frostschutz Modus bearbeiten 24
√ Modus aus bearbeiten 24
√ Batterien auswechseln 24

2 Kundenspezifische Einstellungen

■ Menü Setup 25
√ Sommer / Winter Operation einstellen 25
√ Temperaturstufen einstellen 25
√ Datum und Zeit einstellen 25
√ Standard Zeit einstellen 25
√ Maßeinheit der Temperatur einstellen 26
√ Fernsteuerung aktivieren/deaktivieren 26
√ Displaykontrast regulieren 26
√ Screen Saver wählen 26
Sprache wählen 26
√ Temperaturregulierung wählen 27

√ Einstellung des Temperaturfühlers 27
√ Funktion des externen Fühlers wählen 28
√ Einschaltzeit anzeigen/Reset 28
√ Reset des Zeitthermostats 28

3 Programmieren

■ Menü Programmieren 29

Ein wöchentliches Programm umbenennen 29

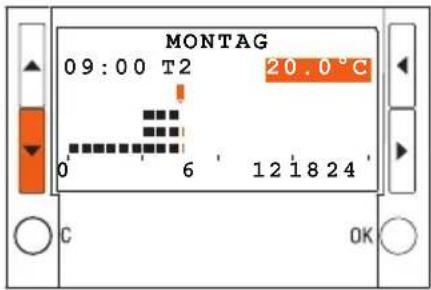

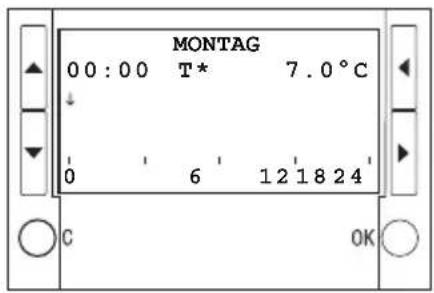

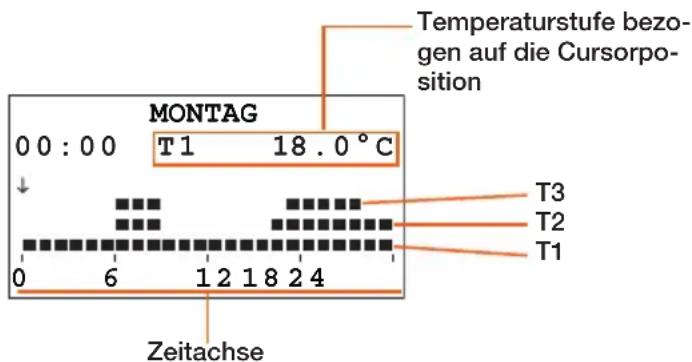

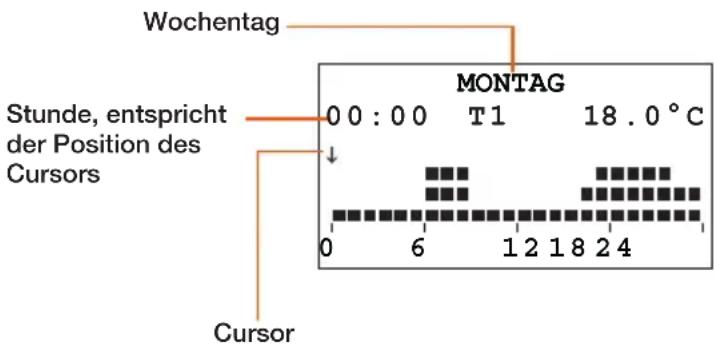

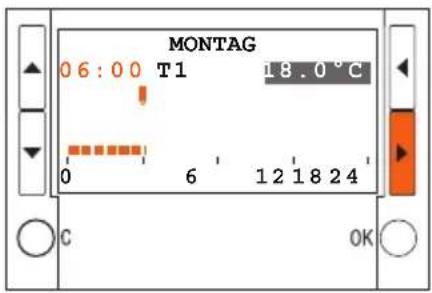

Ein wöchentliches Programm bearbeiten 29
Ein wöchentliches Programm kopieren 34
Ein wöchentliches Programm anzeigen 34
Ein wöchentliches Programm löschen 34

Einleitung und grundlegende Funktionen 1

Allgemeine Informationen

Der Zeitthermostat 4451 ist eine Vorrichtung für die UP-Montage die für Heiz- und Klimaanlagen verwendet werden kann und es über verschiedene Programmierungsmöglichkeit gestattet, die Temperatur für jede Tagesstunde und unterschiedlich auch für jeden Wochentag einzustellen.

Sie können ein beliebiges Standardprogramm wählen (das schon gespeichert ist aber nach Bedarf geändert werden kann) oder ein neues Programm über eine sehr einfache Prozedur selbst erstellen.

Ein großes rückbeleuchtetes Display zeigt jederzeit das eingestellte Programm, den Anlagenstatus und die Umgebungstemperatur an.

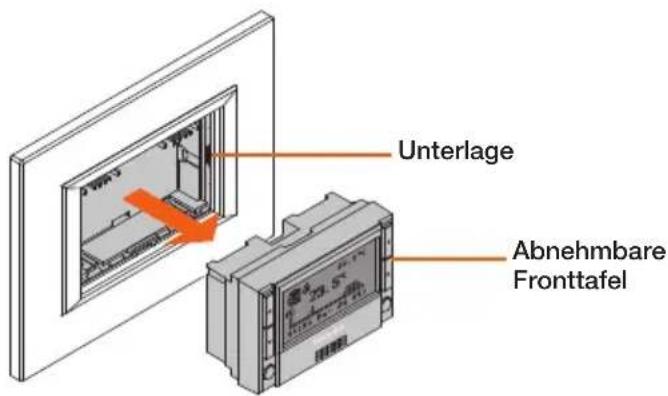

Der Zeitthermostat besteht aus einer Unterlage für die elektrischen Anschlüsse mit der Anlage und aus der Fronttafel die der Benutzer abnehmen kann um die Programmierungsvorgänge bequemer vornehmen und die Batterie ersetzen zu können.

Unterlage Abnehmbare Fronttafel

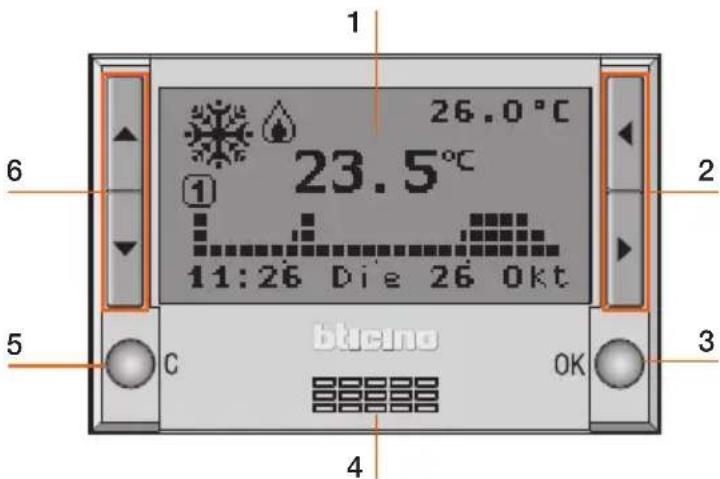

Die Fronttafel

1 26.0 °C 23.5 °C 11:26 Die 26 Okt btcino OK 3 4 5 6

1 - Graphisches Display: hier werden die Meldungen angezeigt, die die Programmierungsvorgänge und den Anlagenstatus beschreiben
2 - Wahltasten: wenn der Hauptschirm angezeigt ist, kann man durch diese Tasten von einem Operationsmodus zum anderen übergehen; im Inneren der Menüs kann man die Funktionen wählen (falls vorhanden)
3 - TASTE OK: ruft das Hauptmenü ab, bestätigt die angezeigte Wahl oder die eingerichteten Daten
4 - Fühler: misst die Umgebungstemperatur
5 - TASTE C: annulliert die Wahl und schaltet auf die vorhergehende Seite zurück; hält man diese Taste gedrückt, so wird die Hauptseite wieder abgerufen
6 - Bildrolltasten: wenn der Hauptschirm angezeigt ist, kann man durch diese Tasten die eingerichtete Temperatur ändern; im Inneren der Menüs kann man die Liste der vorhandenen Einträge abrollen

Einleitung und grundlegende Funktionen

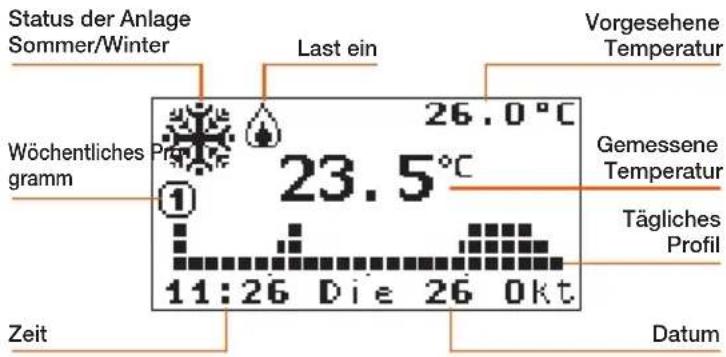

Das Display

Während des normalen Betriebs zeigt das Display folgende grundlegende Informationen an:

Status der Anlage Sommer/Winter Last ein Vorgesehene Temperatur Wöchentliches Pr gramm 23.5°C Gemessene Temperatur Tägliches Profil 11:26 Die 26 Okt Zeit Datum

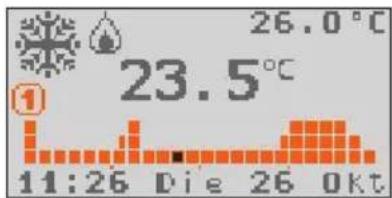

Die Symbole

Je nach dem gewählten Operationsmodus, werden am Display folgende Symbole angezeigt:

26.0°C 23.5°C 11:26 Die 26 0kt

Wöchentlich

Temperaturprofil und Nummer des aktiven Programms

An der graphischen Darstellung blinkt das Kästchen das der aktuellen Uhrzeit entspricht; Beispiel: um 11:26 blinkt das Kästchen der Stunde zwischen 11:00 und 12:00 Uhr.

10:00 12/01/06

Manuell

Symbol (Hand) des manuellen Modus

Ferien

Symbol des Modus Frostschutz oder Wärmeschutz bis zum eingegebenen Ende (Datum und Zeit) des Ferienprogramms

Zeitgesteuert

Symbol für manueller Modus, Anzahl der Stunden und Minuten die bis zum Ende des zeitgesteuerten Programms fehlen

Frostschutz

Symbol des Modus Frostschutz (Winter) oder Wärmeschutz (Sommer)

AUS

Wenn der Zeitthermostat mit einer äußeren Sonde verbunden ist und die Funktion „Externe Temperatur“ eingerichtet ist, wird am Display das entsprechende Symbol angezeigt. Die Außentemperatur und die Raumtemperatur werden abwechselnd (an derselben Stelle) alle 2 Sekunden angezeigt (siehe Seite 28).

Externer Fühler

Symbol zur Meldung der Außentemperatur

Bei erschöpfter Batterie wird am Display das entsprechende Symbol angezeigt (unabhängig vom eingerichteten Modus, auch bei aktivem Screen Saver). Wenn es blinkt, ist eine Störung an der Vorrichtung aufgetreten; in diesem Fall muss die Batterie ersetzt werden.

Batterie

Symbol das meldet, dass die Batterie erschöpft ist

Einleitung und grundlegende Funktionen 1

Ihr Zeitthermostat: sofort einsatzbereit!

Erstmaliges Einschalten

Um den Zeitthermostat zu aktivieren, folgendermaßen vorgehen:

• Sprache des Betriebs wählen
  • Datum und Zeit eingeben
• der Zeitthermostat schaltet automatisch auf den Winterbetrieb und den wöchentlichen Modus PROGRAMM 1.

Am Display wird die gewählte Einstellung angezeigt.

(Werkseitig auf Italienisch eingestellt)

- Mit den Tasten können Sie die Liste abrollen und die Sprache wählen

- Taste OK zur Bestätigung drücken

Indem die Einstellung bestätigt wird, schaltet der Zeitthermostat automatisch auf das Menü der Einstellung des DATUMS und der ZEIT

• Datum und Zeit über die folgenden Tasten eingeben: ←↑ erhöhen/verringern die gewählte Zahl, ←← dienen zum Abrollen der Zahlen der Zeit und des Datums
• Taste OK zur Bestätigung drücken
• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten, halten Sie die Taste C gedrückt

Der Zeitthermostat übernimmt automatisch folgende Einstellung:

- Winterbetrieb

- wöchentlicher Modus PROGRAMM 1

Um den Sommerbetrieb einzustellen

• Taste OK drücken, um die Menüs abzurufen
• mit der Taste↑die Einstellungen wählen
• OK drücken, um den Vorgang zu bestätigen

Vervollständigen Sie dann die Einstellung indem Sie die auf Seite 25 beschriebene Prozedur durchführen.

Standard Zeit: Wird der Modus „Manuell“ voreingestellt, so muss die Standard Zeit von Hand aktualisiert werden; soll der Zeitthermostat auf die „automatische“ Aktualisierung geschaltet werden, siehe Paragraph „Einstellung der Standard Zeit“ auf Seite 25.

√ Die Navigationstasten

Wenn am Display der Hauptschirm angezeigt ist, kann man über die Navigationstasten folgende Vorgänge durchführen:

bluoso OK

Taste OK Hauptmenü abrufen - bestätigen

Taste C annullieren und zurück zum vorhergehenden Modus

Tasten ←↑ je nach eingestelltem Modus:

wöchentlich – manuell – zeitgesteuert: erhöhen/verringern der aktuellen Temperatur;

Ferien – Frostschutz - AUS: nicht aktiv

Tasten ←← schalten von einem Operationsmodus auf den anderen

√ Operationsmodus anzeigen

Wenn das Display des Zeitthermostats den Screen Saver angezeigt (oder das Display ausgeschaltet ist), kann man durch Drücken einer beliebigen Taste den eingestellten Operationsmodus anzeigen lassen.

Einleitung und grundlegende Funktionen 1

√ Modi abrollen

Wenn das Display des Zeitthermostats den Screen Saver angezeigt (oder das Display ausgeschaltet ist), kann man durch Drücken einer beliebigen Taste den eingestellten Operationsmodus anzeigen lassen.

- Verwenden Sie die Tasten ← um die anderen Modi anzeigen zu lassen: Wöchentlich, manuell, Ferien, zeitgesteuert, Frotschutz und AUS.

Der Name des gewählten Modus blinkt um den Status der Änderung zu melden: Wenn die Wahl nicht bestätigt (Taste OK drücken) oder keine weitere Taste innerhalb von 10 Sekunden gedrückt wird, wird der Vorgang gelöscht und es wird wieder die Hauptseite mit dem aktuellen Modus angezeigt.

Um den angezeigten Operationsmodus einzustellen:

- OK drücken, um ihn zu bestätigen

Der Zeitthermostat funktioniert nun im neuen Modus.

Je nach dem gewählten Modus, können Änderungen laut nachstehender Beschreibung vorgenommen werden.

Wöchentlicher Modus bearbeiten

• Verwenden Sie die Tasten ← um den Modus „wöchentlich“ zu wählen Es blinkt die Nummer des aktiven Programms und das Kästchen der Stunde.
• Verwenden Sie die Tasten um die drei Programme abzurollen und das tägliche Profil anzeigen zu lassen.

Nachdem das gewünschte Programm gewählt worden ist und wenn die Programmnummer aufhört zu blinken, kann man die aktuelle Temperaturstufe ändern.

• Über die Tasten the gewünschte Temperaturstufe wählen.
  Das angezeigte Profil wird ab dem blinkenden Kästchen mit der neuen Temperaturstufe bis zum nächsten Temperaturwechsel geändert.
• OK drücken, um den Vorgang zu bestätigen

√ Manueller Modus bearbeiten

• Verwenden Sie die Tasten ← um den Modus „manuell“ zu wählen
• Über die Tasten ◀↑ den Wert der eingestellten Temperatur erhöhen oder verringern.
• OK drücken, um den Vorgang zu bestätigen oder

über die Taste C den Vorgang annullieren und zurück auf den vorhergehenden Modus schalten.

Der Zeitthermostat funktioniert nun im neuen Modus.

√ Ferienmodus bearbeiten

• Verwenden Sie die Tasten ← um den Modus „Ferien“ zu wählen
• OK drücken, um den Vorgang zu bestätigen

Nach der Bestätigung wird das Menü zur Einstellung des Ferienmodus angezeigt;

- Verwenden Sie die Tasten ← und ◀↑ um das Datum und die Zeit einzustellen:

← ↑ erhöhen/verringern die gewählte Zahl ← ← rollen die Zahlen der Zeit und des Datums ab

• OK drücken, um den Vorgang zu bestätigen
• Über die Tasten das wöchentliche Programm wählen, das nach den Ferien wieder eingestellt werden soll.
• OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol des Modus Frostschutz oder Wärmeschutz bis zum eingegebenen Ende (Datum und Zeit) des Ferienprogramms angezeigt.

Der Zeitthermostat funktioniert nun im neuen Modus.

Einleitung und grundlegende Funktionen 1

√ Zeitgesteuerter Modus bearbeiten

• Verwenden Sie die Tasten ← um den Modus „zeitgesteuert“ zu wählen.
• Über die Tasten ◀↑ den Wert der eingestellten Temperatur erhöhen oder verringern.
• OK drücken, um den Vorgang zu bestätigen

Nach der Bestätigung wird das Menü zur Einstellung des zeitgesteuerten Modus angezeigt;

- Über die Tasten ← ← ◀↑ die Temperatur und die Stunde/Minuten einstellen

←↑ erhöhen/verringern die gewählte Zahl
←← schaltet von Temperatur auf Stunde/Minuten

- OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol für den manuellen Modus und die Zeit angezeigt, die bis zum Ende des zeitgesteuerten Programms fehlt. Der Zeitthermostat funktioniert nun im neuen Modus.

√ Frotschutz Modus bearbeiten

- Verwenden Sie die Tasten ←← um den Modus „Frostschutz“ zu wählen.

- OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol des Modus Frostschutz für den Winterbetrieb oder des Modus Wärmeschutz für den Sommerbetrieb angezeigt.

Der Zeitthermostat funktioniert nun im neuen Modus.

Modus AUS bearbeiten

• Verwenden Sie die Tasten ← ← um den Modus „AUS“ zu wählen
• OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol des Modus AUS angezeigt.

Der Zeitthermostat funktioniert nun im neuen Modus.

√ Batterien auswechseln

Wenn am Display das Symbol angezeigt wird, müssen die Batterie ersetzt werden. Wenn es blinkt, ist eine Störung an der Vorrichtung aufgetreten; in diesem Fall muss die Batterie ersetzt werden.

Die Meldung dass die Batterie erschöpft ist, wird ungefähr ein Monat im Voraus gemeldet.

Beim Auswechseln der Batterien bleiben die eingerichteten Daten gespeichert.

Wir empfehlen nach dem Auswechseln der Batterien, das Datum und die Uhrzeit des Zeitthermostats zu kontrollieren.

• Den Zeitthermostat aus der Unterlage nehmen
• Zwei Alkali-Batterien zu 1,5V des Typs LR6/AA mit langer Lebensdauer (wie die die für fotografische Anwendungen verwendet werden) einsetzen und dabei die abgebildeten Polen beachten.

Die durchschnittliche Lebensdauer der Batterien beträgt mindestens 1 Jahr.

Die Dauer ist vom Typ der Batterie, vom gewählten Screen Saver (siehe Seite 26) und von der Betriebszeit des Displays (ca. 5 Sekunden nach jedem Tastendruck) abhängig.

Das Setup Menü ermöglicht es einige Parameter oder den Operationsmodus des Zeitthermostats den eigenen Bedürfnissen anzupassen.

HAUPTSCHIRM

Modus

Programmieren

Setup

Sommer / Winter Operation einstellen

Anlagenbetrieb einstellen (voreingestellt: Winter):

- Über die Tasten den Eintrag "Sommer/Winter" wählen

- Taste OK zur Bestätigung drücken

Am Display wird die Seite mit dem aktuellen Operationsmodus angezeigt.

- Taste OK drücken, um auf einen anderen Operationsmodus zu schalten

- Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten, drücken Sie die Taste C.

Nach dem Umschalten, schaltet die Anlage auf den Modus Frostschutz (Winter) oder Wärmeschutz (Sommer).

Temperaturstufen einstellen

Sie können die Temperaturstufe für Frostschutz oder Wärmeschutz T* und die Temperaturstufen T1, T2 und T3 der wöchentlichen Programme einstellen.

Die voreingestellten Werte sind:

Winter T*=7°C, T1=18°C, T2=20°C, T3=22°C

Sommer T*=35°C, T1=20°C, T2=23°C, T3=25°C

- Über die Tasten den Eintrag „Temperaturen“ wählen

- Taste OK zur Bestätigung drücken

• Über die Tasten ←← die Temperaturstufe wählen
• Über die Tasten den Wert der gewünschten Temperatur wählen
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

√ Datum und Zeit einstellen

Für einen einwandfreien Betrieb Ihrer Anlage ist es wichtig, dass das Datum und die Zeit richtig eingestellt werden.

• Über die Tasten den Eintrag „Datum und Zeit“ wählen
• Taste OK zur Bestätigung drücken
• Datum und Zeit über die folgenden Tasten eingeben: ◀◀ erhöhen/verringern die gewählte Zahl, ←◀ rollen die Zahlen der Zeit und des Datums ab;
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

√ Standard Zeit einstellen

Für einen einwandfreien Betrieb Ihrer Anlage ist es wichtig, dass das Datum und die Zeit richtig eingestellt werden.

• Über die Tasten den Eintrag „Standard Zeit“ wählen
• Taste OK zur Bestätigung drücken

Am Display wird die Seite mit dem aktuellen Status angezeigt.

• Taste OK drücken, um auf einen anderen Operationsmodus zu schalten
• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten, drücken Sie die Taste C.

Kundenspezifische Einstellungen2

√ Maßeinheit der Temperatur einstellen

Hier kann angegeben werden in welcher Maßeinheit die Temperatur angezeigt werden soll, ob in Grad Celsius oder Fahrenheit (werkseitig auf Celsius eingestellt).

• Über die Tasten den Eintrag „Grad“ wählen
• Taste OK zur Bestätigung drücken
  Am Display wird die Seite mit der eingerichteten Maßeinheit angezeigt.
• Drücken Sie die Taste OK um die Maßeinheit zu ändern
• Um das Menü zu verlassen und auf den zurückzuschalten, drücken Sie die Taste C.

√ Fernsteuerung aktivieren/deaktivieren

Aktiviert/deaktiviert die Fernsteuerung durch den Telefonaktuator des Zeitthermostats (werkseitig auf aktiviert voreingestellt).

Der Kontakt der Fernsteuerung wird folgendermaßen verwaltet:

Geschlossen = Frostschutzmodus aktivieren

Offen = zuletzt eingestelltes Wochenprogramm

• Über die Tasten den Eintrag „Fernsteuerung“ wählen
• Taste OK zur Bestätigung drücken
  Am Display wird der eingestellte Status angezeigt.
• Drücken Sie die Taste OK um den Status zu ändern
• Um das Menü zu verlassen und auf den zurückzuschalten, drücken Sie die Taste C

√ Displaykontrast regulieren

Regelt den Kontrast des graphischen Displays.

• Über die Tasten den Eintrag „Kontrast“ wählen
• Taste OK zur Bestätigung drücken
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

[Non-Text]

Screen Saver wählen

Hier kann angegeben werden, was am Display des Zeitthermostats angezeigt werden soll, wenn dieser auf Ruhestand geschaltet ist (werkseitig Temp/Datum/Zeit voreingestellt).

Sie können unter folgenden Möglichkeiten wählen:

1: Nur Temp. - Gemessene Temperatur
2: Temp./Datum/Zeit – gemessene Temperatur und Datum/Zeit
3: Hauptschirm – vollständiger Hauptschirm
4: Aus – ausgeschaltetes Display

über die Tasten ◀↑ den Eintrag „Screen Saver“ wählen

- Taste OK zur Bestätigung drücken

Am Display wird die gewählte Einstellung angezeigt.

• Über die Tasten den Eintrag „Screen Saver“ wählen
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

Hinweis:

Die maximale Lebensdauer der Batterien ist bei ausgeschaltetem Display gewährleistet.

Hauptschirm

Sprache wählen

Menüsprache wählen (werkseitig auf Italienisch voreingestellt).

• Über die Tasten den Eintrag „Sprache“ wählen
• Taste OK zur Bestätigung drücken
  Am Display wird die gewählte Einstellung angezeigt.
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

√ Temperaturregulierung wählen

Mit dieser Einstellung können Sie die Art der Temperaturregelung je nach Anlagentyp wählen.

1: Standard voreingestellt (empfohlene Wahl)
2: Proport. 5min Anlagen mit niedriger Wärmeträgheit (Fan-coil)
3: Proport. 10min Anlagen mit mittlerer Wärmeträgheit (Alu-Heizkörper)
4: Proport. 20min Anlagen mit hoher Wärmeträgheit (Gusseisen-Heizkörper)
- Über die Tasten den Eintrag „Regelung“ wählen
- Taste OK zur Bestätigung drücken
Am Display wird die gewählte Einstellung angezeigt.
- Über die Tasten die gewünschte Regelung wählen
- Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

√ Einstellung des Temperaturfühlers

Mit dieser Einstellung kann sowohl der interne als auch der externe Fühler geeicht werden.

• Über die Tasten den Eintrag „Einstellung“ wählen
• Taste OK zur Bestätigung drücken

Wenn der externe Fühler als Bodenfühler oder für die Außentemperatur eingestellt ist, wird die Wahl des Fühlers vorgeschlagen.

• Über die Tasten den Fühler wählen
• Taste OK zur Bestätigung drücken
  Wenn der externe Fühler nicht aktiv ist, wird automatisch das Einstellungsmenü des internen Fühlers angezeigt.

Wenn der externe Fühler zur Messung der Umgebungstemperatur eingerichtet ist, wird automatisch das Einstellungsmenü des externen Fühlers (interner Fühler nicht aktiv) angezeigt.

• Ändern Sie über die Tasten die Temperatur
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

Sollte ein RESET des Zeitthermostats vorgenommen werden, so wird das Offset der bei der Einstellung eingerichteten Temperatur gelöscht.

Kundenspezifische Einstellungen2

√ Funktion des externen Fühlers wählen

Funktion des externen Fühlers wählen (auf nicht aktiv voreingestellt).

Sie können unter folgenden Möglichkeiten wählen:

1: Nicht aktiv – der Fühler wird nicht abgelesen
2: Temp.Umgebung – misst die Umgebungstemperatur anstelle des internen Fühlers des Zeitthermostats
3: Boden – misst die Bodentemperatur und schaltet die Last aus wenn diese den voreingestellten Wert überschreitet
4: Ext.Temp. – misst die externe Temperatur; wenn gewählt, wechselt die Anzeige am Display alle 2 Sekunden (in derselben Position) von Außentemperatur auf Umgebungstemperatur.

- Über die Tasten den Eintrag „externer Fühler“ wählen

• Taste OK zur Bestätigung drücken
• Über die Tasten the Funktion wählen
• Taste OK zur Bestätigung drücken

Wird die Funktion „Boden“ gewählt, wird die Seite angezeigt in der die Schaltschwelle des Fühlers eingestellt werden kann (Bereich: von 15 bis 55°C, voreingestellt auf 35°C).

• Ändern Sie über die Tasten the Temperaturschwelle
• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder die Taste C um das Menü zu verlassen und die vorhergehende Seite wieder abzurufen und die Änderung zu löschen.

√ Einschaltzeit anzeigen/Reset

Mit dieser Funktion können Sie die Betriebsstunden der Anlage anzeigen lassen oder auf Null zurückstellen.

• Über die Tasten den Eintrag „Einschaltzeit“ wählen
• Taste OK zur Bestätigung drücken

Am Display werden die Betriebsstunden der Anlage angezeigt.

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende Seite zurückzuspringen oder wählen sie über die Tasten die Funktion „Reset“ um den Zähler auf Null zurückzustellen.
• Drücken Sie die Taste OK zur Bestätigung oder die Taste C um die vorhergehende Seite wieder abzurufen.

√ Reset des Zeitthermostats

Hiermit können der Zeitthermostat zurückgestellt und die werkseitigen Einstellungen wieder hergestellt werden.

• Über die Tasten den Eintrag „Reset“ wählen
• Taste OK zur Bestätigung drücken

Am Display wird eine Bestätigung verlangt.

- Drücken Sie die Taste OK um das Reset des Zeitthermostats zu bestätigen oder um die vorhergehende Seite wieder abzurufen, oder die Taste C um den Vorgang zu annullieren und die vorhergehende Seite wieder abzurufen.

Durch diesen Vorgang werden sowohl die Konfiguration des Zeitthermostats als auch alle vorgenommenen Programmierungen gelöscht!

Menü Programmieren

Hiermit können Sie die Tagesprofile der 3 wöchentlichen Programme für jeden gewählten Operationsmodus (Sommer/Winter) ändern/programmieren. Im Inneren der Programme können Sie die Temperatur über 24 Stunden für jeden Wochentag unterschiedlich einstellen.

Das „PROGRAMM 1“ ist voreingestellt, kann aber geändert werden.

Wählen Sie das wöchentliche Programm das Sie ändern möchten:

HAUPTSCHIRM

Modus

Programmieren

Setup

PROGRAMMIEREN

PROGRAMM 1

PROGRAMM 2

PROGRAMM 3

Umbenennen

Umbenennen

Bearbeiten

Kopieren von

Anzeigen

Loschen

Wählen Sie im Hauptmenü über die Tasten ◆↑ den Eintrag „Programmieren“

Taste OK zur Bestätigung drücken

Wählen Sie über die Tasten ←↑ das Programm das Sie ändern möchten

Dem gewählten Programm stehen folgende Funktionen zur Verfügung:

Wählen Sie über die Tasten ◀↑ die gewünschte Funktion.

Ein wöchentliches Programm umbenennen

Indem Sie diese Funktion wählen, können Sie einen beliebigen Programmname eingeben (max. 13 Zeichen).

• Wählen Sie über die Tasten das Programm das umbenannt werden soll
• Taste OK zur Bestätigung drücken
• Fügen Sie den neuen Namen ein, der dem Programm zugeteilt werden soll und verwenden Sie dazu die Tasten:

← um den Cursor zu verschieben

←↑ um die Zeichen abzurollen

- Taste OK drücken um den Vorgang zu speichern oder C drücken um ihn zu annullieren.

Über die Tasten ◆↑ kann man die alphanumerischen Zeichen (nur Großbuchstaben), Nummern und Sonderzeichen in der folgenden Reihenfolge abrollen: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Leerzeichen, Punkt, Strich, Apex.

Ein wöchentliches Programm bearbeiten

Mit dieser Funktion kann man das gewählte wöchentliche Programm ändern.

• Wählen Sie über die Tasten das Programm das umbenannt werden soll
• Taste OK zur Bestätigung drücken
• Über die Tasten den Tag wählen

Dem gewählten Programm stehen folgende Funktionen zur Verfügung: Kopieren von und Anzeigen, die über die Tasten ←← gewählt werden können.

- Taste OK drücken, um die Funktion der Änderung zu bestätigen Nun kann man das angezeigte Profil über die Navigationstaten, wie in den nachstehenden Seiten beschrieben, ändern.

Programmieren3

Ein tägliches Profil kopieren

Die Programmierung eines Tages kopieren und für einen anderen Tag verwenden.

• Über die Tasten den Tag wählen dessen Profil kopiert werden soll
• Über die Tasten die Funktion „Kopieren von“ wählen
• Taste OK zur Bestätigung drücken
• Über die Tasten den zu kopierenden Tag wählen
• Taste OK zur Bestätigung drücken

Ein tägliches Profil anzeigen

Das Profil des gewählten Tages anzeigen lassen.

• Über die Tasten den Tag wählen
• Über die Tasten ← ← die Funktion Anzeigen wählen
• Mit den Taste können Sie alle Tage der Woche abrollen
• Taste OK drücken oder C drücken um die Anzeige abzubrechen.

Änderungsmöglichkeiten für das tägliche Profil

Am Display angezeigte Informationen:

Wochentag Stunde, entspricht der Position des Cursors MONTAG 0 0 : 0 0 T1 18 . 0 °C Cursor 0 6 1 2 1 8 2 4

Temperaturstufe bezogen auf die Cursorposition MONTAG 0 0 : 0 0 T1 18.0 °C T3 T2 T1 0 6 1 2 1 8 2 4 Zeitachse

Es stehen zwei Betriebsmöglichkeiten zur Verfügung:

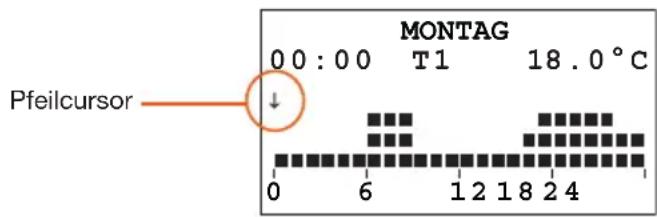

• VERSCHIEBEN

Hier kann man den "Pfeilcursor" mit Hilfe der Tasten← entlang der Zeitachse verschieben ohne das tägliche Profil zu ändern.

MONTAG 0 0 : 0 0 T1 18.0 °C Pfeilcursor 0 6 1 2 1 8 2 4

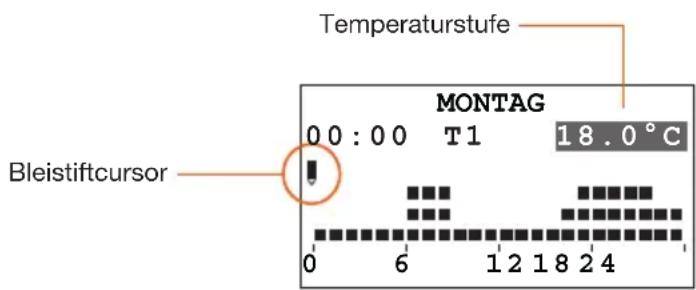

- ÄNDERN

Hier kann man den "Bleistiftcursor" mit den Tasten ← entlang der Zeitachse verschieben, um die gewählte Temperaturstufe einzustellen.

Temperaturstufe MONTAG 00:00 T1 18.0°C Bleistiftcursor 0 6 1 2 1 8 2 4

Neues tägliches Profil erstellen

Wir empfehlen Ihnen die in diesem Beispiel beschriebene Prozedur Schritt für Schritt zu befolgen, um sich mit den Funktionen Ändern/Verschieben und dem Gebrauch der Navigationstasten vertraut zu machen.

Beispiel: erstellen eines täglichen Temperaturprofils für „Montag“ im Programm „WÖCHENTL. WINTER“.

1 - ab 00:00 Uhr bis 06:00 Uhr - 18°C (T1)
2 - ab 06:00 Uhr bis 09:00 Uhr - 22°C (T3)
3 - ab 09:00 Uhr bis 16:30 Uhr - 20°C (T2)
4 - ab 16:30 Uhr bis 22:00 Uhr - 22°C (T3)
5 - ab 22:00 Uhr bis 24:00 Uhr - 20°C (T2)

Eingestellte Temperaturstufen T1= 18°C T2= 20°C T3= 22°C

WÖCHENTL. WINTER Montag Dienstag Mittwoch Bearbeiten

Bearbeiten Über die Tasten ← ↑ Montag und OK drücken, um die Funktion der Änderung zu bestätigen

Nach beendeter Prozedur kann man die Funktion „Kopieren von“ (siehe Seite 30) verwenden um das Profil des „Montags“ für andere Tage des wöchentlichen Programms „WÖCHENTL. WINTER“ zu verwenden.

Programmieren3

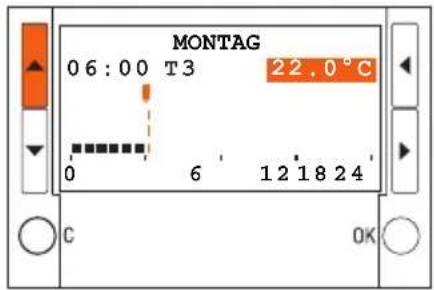

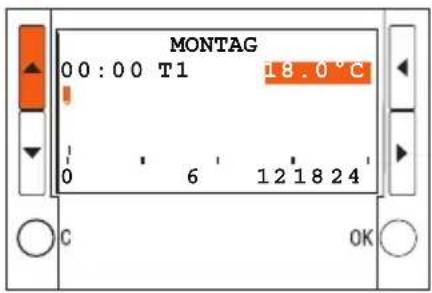

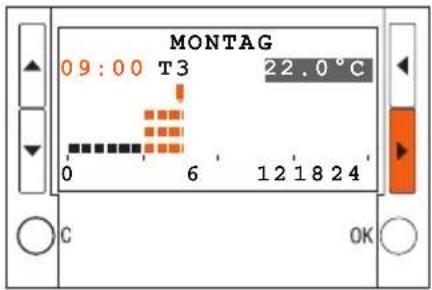

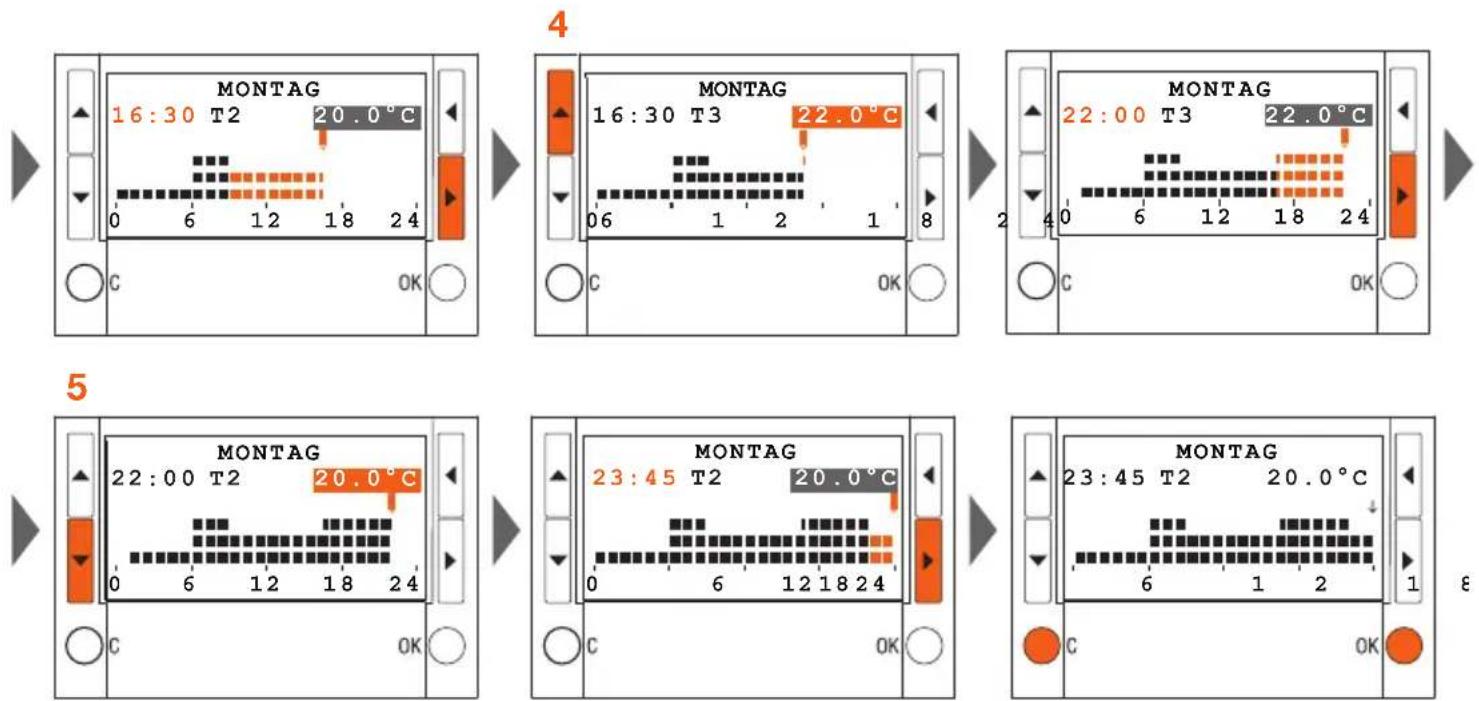

Prozedur:

MONTAG 00:00 T* 7.0°C 0 6 12 18 24 C OK

1

MONTAG 0 0:00 T1 18.0°C 0 6 12 18 24 C OK

MONTAG 06:00 T1 18.0°C 0 6 12 18 24 C OK

2

MONTAG 06:00 T3 22.0°C 0 6 12 18 24 C OK

MONTAG 09:00 T3 22.0°C 0 6 12 18 24 C OK

3

MONTAG 09:00 T2 20.0°C 0 6 12 18 24 C OK

ε

OK dient der Bestätigung und dem Übergang zum Modus VERSCHIEBEN; C annulliert den Vorgang und springt zurück auf die Liste der Tage

Programmieren3

Ein wöchentliches Programm kopieren

Mit dieser Funktion kann man ein zuvor programmiertes wöchentliches Programm kopieren und in ein anderes einfügen. Beispielsweise das Programm 1 kopieren (im Werk voreingegeben) und in WÖCHENTL. WINTER einfügen.

• Über die Tasten das Programm wählen in eingefügt werden soll
• Über die Tasten - die Funktion „Kopieren von“ wählen
• Taste OK zur Bestätigung drücken
• Über die Tasten das Programm wählen, das kopiert werden soll
• Taste OK zur Bestätigung drücken

Am Display wird ein Fenster zur Bestätigung angezeigt

Ein wöchentliches Programm anzeigen

Mit dieser Funktion kann man das tägliche Profil anzeigen das gewählt worden ist (im Modus „Verschieben“).

• Über die Tasten das Programm wählen
• Über die Tasten ←← die Funktion Anzeigen wählen
• Taste OK zur Bestätigung drücken
• Über die Tasten den Tag wählen
• Taste OK zur Bestätigung drücken

Am Display wird das Profil angezeigt das dem gewählten Tag zugeteilt worden ist

- Über die Tasten kann man die täglichen Profile der gesamten Woche abrollen.

Ein wöchentliches Programm löschen

Mit dieser Funktion kann man ein zuvor programmiertes wöchentliches Programm löschen und die voreingegebenen Einstellungen wieder herstellen.

- Über die Tasten das Programm wählen, das gelöscht werd das die Kaspie

• Über die Tasten ← ← die Funktion Löschen wählen
• Taste OK zur Bestätigung drücken
  Am Display wird eine Bestätigungsfrage angezeigt.
• Taste OK zur Bestätigung drücken

Das Programm wird gelöscht und die voreingegebenen Einstellungen (Profil und Name) werden wieder hergestellt.
